BEDIENUNGSANLEITUNG IGBS 1054 LI IKRA

Gebrauchsanweisung - Originalbetriebsanleitung Akku Gras- und Strauchschere

GB

1 Akku
2 Akku-Ladegerat
3 Grasschermesser
4Gehause
5 Strauchschemesser
6 Einschaltspere
7 Schalter

FR

1 Warning!
2 Gefahr! Werkzeug lauft nach!
3 Gebrauchsanweisung lesen!
4 Dieses Elektrowerkzeug nicht dem Regen aussetzen!
5 Dritte aus dem Gefahrenbereich halten
6 Achtung Umweltschutz! Dieses Gerätarf nicht mit dem Hausmüll/Restmüll entsorgt werden. Das Altgerät nur in einer öffentlichen Sammelstelle abgeben.
7 Polung des Steckers
8 Das Ladegerät ist nur für die Verwendung im Haus gedacht.
9 Gebrauchsanweisung lessen!
10 Schutzklasse II
11 Bestätgt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.
12 Garantierter Schalleistungspegel LwA 86 dB(A)
13 Schutzart

FR

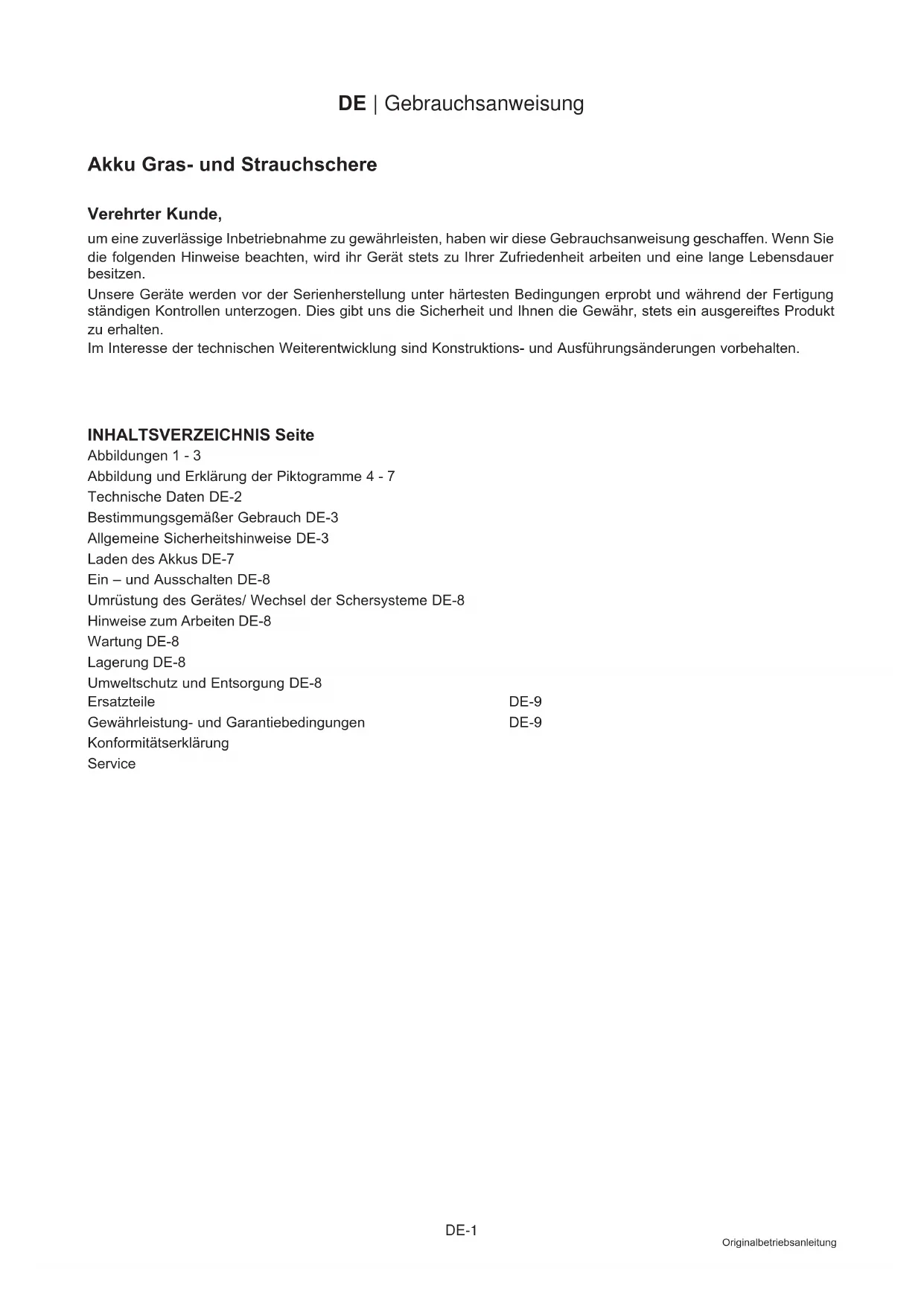

DE | Gebrauchsanweisung

Akku Gras- und Strauchschere

Verehrter Kunde,

um eine zuverlässige Inbetriebnahme zu gewährleisten, haben wir diese Gebrauchsanweisung geschaffen. Wenn Sie die folgenden Hinweise beachten, wird ihr Gerät stets zu ihrer Zufriedenheit arbeiten und eine lange Lebensdauer besitzen.

Unsere Geräte werden vor der Serienherstellung unter härtesten Bedingungen erprobt und während der Fertigung ständigen Kontrollen unterzogen. Dies gibt uns die Sicherheit und Ihnen die Gewähr, stets ein ausgereiftes Produkt zu erhalten.

Im Interesse der technischen Weiterentwicklung sind Konstruktions- und Ausfuhrungsänderungen vorbehalten.

INHALTSVERZEICHNIS Site

Abbildungen 1 - 3

Abbildung und Erklärung der Piktogramme 4 - 7

Technische Daten DE-2

Bestimmungsgemäßer Gebrauch DE-3

Allgemeine Sicherheitshinweise DE-3

Laden des Akkus DE-7

Ein - und Ausschalten DE-8

Umrüstung des Gerätes/ Wechsel der Schersysteme DE-8

Hinweise zum Arbeitsen DE-8

Wartung DE-8

Lagerung DE-8

Umweltschutz und Entsorgung DE-8

Ersatzteile

DE-9

Gewährleistung- und Garantiebedingungen

DE-9

Konformitätserklarung

Service

DE | Gebrauchsanweisung

Akku Gras- und Strauchschere IGBS 1054 LI

Technische Daten

Akku-/Betriebsspannung	V/DC	7,2
Akkutyp	Ah / Wh	2,2 / 15,8	Lithium-lonen
Betriebsdauer	min.	max. 130* / 175**
Leerlaufdrehzahl n0	min-1	1000
Schnittbreite *	mm	75
Schnittlänge **	mm	160
Schnittstärke **	mm	7,8
Gewicht	kg	0,600* / 0,650**
Schalleistung (DIN EN 60745-2-15)	dB(A)	86
Schaldruckpegel (DIN EN 60745-2-15)	dB (A)	58,4	k=3,0 dB (A)
Vibration (DIN EN 60745-2-15)	m/s2	<2,5	k=1,5 m/s2
Ladegerät
Netzspannung	V~ / Hz	100-240 / 50-60
Ladespannung	V DC	9,6
Ladestrom	mA	700
Ladedauer	h ca. 3 - 5 Std

• Akku-Grasschere ** Akku-Strauchschere
  Im Interesse der technischen Weiterentwicklung sind Konstruktions- oder Ausfuhrungsänderungen am Gerät vorbehalten.
• Der angegebene Vibrationswert ist in Übereinstimmung mit einer Standard-Test-Methode gemessen worden und kann für den Vergleich des Werkzeuges mit einem anderen verwendet werden.
• Der angegebene Schwingungsemissionswert kann auch zu einer vorläufigen Einschätzung der Belastung durch Schwingungen herangezogen werden.
• Der Schwingungsemissionswert kann sich bei der tatsächlichen Nutzung des Geräts vom angegebenen Wert unterschieden, abhängig von der Art und Weise in der das Elektrowerkzeug verwendet wird.
• Achtung: legen Sie zum Schutz vor vibrationsbedingten Durchblutungsstörungen der Höhe rechtzeitige Arbeitspausen ein.
• Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beisipelhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus sind zu berücksichtigten (beispelsweise Zeiten, in denen das Elektrowerkzeug abgeschelt ist, und solche, in denen eszar eingeschaltet ist, aber ohne Belastung lauft).
• Hände und Fuß immer von den Schneidwerkzeugen fernhalten, besonder bei Einschalten des Motors.

Bitte beachten Sie: Dieses Geratarf in Wohngebieten nach der deutschen Maschinenlarmschutzverordnung vom September 2002 an Sonn- und Feiertagen sowie an Werktagen von 20:00 Uhr bis 7:00 Uhr nicht in Betrieb genommen werden.

Beachten Sie zusammen auch die landesrechtlichen Vorschriften zum Lärmschutz!

Bestimmungsgemäßer Gebrauch

Bei Bedarf kann these Gerat durch leichtes Auswechseln der mitgelieferten Aufsätze in eine Grasschere oder Strauchschere oder umgerüstet werden.

Hinweise zum Arbeitsen

Mit der Strauchschere halten sich Zierträcher und leichtes Gebusch schneiden. Auch für Formschnittte z.B. bei der Grabpflege ist these Gerät gut geeignet.

Die Strauchschere kann und soll keine Heckenschere ersetzen.

Sie ist ausschließlich zum Trimmen und Schneiden von Ziersträuchern und Gebusch von geringer Stärke bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hereaus resultierende Schaden haftet der Hersteller/ Lieferant nicht.

Mit der Grasschere setzen sich Rasenkanten bzw. Grasflächen an unzugänglichen Stellen sauber schneiden.

Jede Art der Verwendung, die von den Anweisungen in dieser Gebrauchsanweisung abweicht, kann Schaden an der Maschine verursachen und eine ernsthafte Gefährdung des Bedieners bedeuten.

Zur Währung Ihres Garantieanspruches und im Interesse der Produktionsicherheit beachten Sieitte unbedingt die Sicherheitsvorschriften.

Restgefahren

Auch bei sachgemäßer Verwendung des Werkzeugs bleibt immer ein gewisses Restrisiko, das nicht ausgeschlossen werden kann. Aus der Art und Konstruktion des Werkzeugs konnen die folgenden potentiellen Gefährdungen abgeleitet werden:

• Kontakt mit dem ungeschützten Scherblatt (Schnittverletzungen)

• Hineingreifen in die laufende Heckenschere (Schnittverletzung)

• Unvorhergesehene, plottliche Bewegung des Schneidgutes (Schnittverletzungen)

• Wegschleudern von fehlerhaften Scherzahlen
• Wegschleudern von Teilen des Schneidgutes
• Schädigung des Gehöres, wenn kein vorgeschriebener Gehörschutz getragen wird
• Einatmen von Schnittgutpartikel

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Achtung! Sümmtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen konnen elektrischen Schlag, Brand- und/oder schwere Verletzungen verursachen. Der nachfolgend verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

1) Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b) Arbeitsen Sie mit dem Gerät nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren,

Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrücktung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrücktung, wie Staubmaske, rutschfeste Sicherheitsschühe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es auf-

nehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Geräteinschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verrin-gert Gefährdungen durch Staub.

4) Sorgfälliger Umgang und Gebrauch von Elektrowerkzeugen

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Gerätes.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das

Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisung nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeuge, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Gerätotyp vorgeschreiben ist. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Sorgfälliger Umgang und Gebrauch von Akkugeräten

a) Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Elektrowerkzeug, das eingeschaltet ist, kann zu Unfallen führen.
b) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
c) Verwenden Sie nur die damit vorgesehen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
d) Halten Sie den nicht benutzten Akku fern von Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen

Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnen. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

e) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusammen arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

6) Service

a) Lassen Sie das Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Sicherheitshinweise für Heckenscheren:

• Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.
  Tragen Sie die Strauchschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewährung der Strauchschere stets die Schutzabdeckung aufziehen. Sorgfaltiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.
  -Halten Sie das Elektrowerkzeug nur an den isolierten Grifflachen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen kommt kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
  Durchsuchen Sie vor der Arbeit die Hecken nach verborgenen Objekten, z.B. Draht etc. Seien Sie achtsam, dass das Schneidwerkzeug nicht in Kontakt mit Draht oder anderen Metalobjekten kommt.
  -Halten Sie das Elektrowerkzeug richtig, z.

B. mit beiden Händen an den Handgriffen, wenn zwei Handgriffe vorhanden sind. Der Verlust der Kontrolle über das Gerät kann zu Verletzungen führen.

Sicherheitshinweise für Gras- und Strauch-scheren

• Dieses Gerätarf nicht von Kindernbenutzterwen. Kinder sollenn beaufsichtigt werden, damit sie nicht mit dem Gerätspielen. Reinigung und Wartungfar nicht von Kindern durchgefuhrt werden.
• Das Gerätarf nicht von Personen mit verminderten physischen, sensorischen oder geistigen Fähigkeiten oder Personen mit unzureichendem Wissen oder Erfahrung benutzt werden.
• These Maschine kann ernsthafte Verletzungen verursachen. Lesen Sie sorgfältig die Gebrauchsanweisung zum korrekten Umgang, zur Vorbereitung, zur Instandhaltung, zum sachgemäßigen Gebrauch der Gras- und Strauchschere. Machen Sie sich vor dem ersten Gebrauch mit der Maschine vertraut und setzen Sie sich auch praktisch einweisen.
• Schneidwerkzeug lauft nach dem Abschalten des Gerätes nach.
  Vor dem Säubern ist das Gerät auszuschalten.
• Achtung! Finger und Fuß aus dem Schnittbereich fernhalten!
• Motor erst einschalten, wenn Hände und Fuß von den Schneidwerkzeugen entfernt sind.
• Vor dem Einsatz des Gerätes Arbeitsfläche von Fremdkörpern befren und während des Arbeitens auf Fremdkörper achten!
  Zum Transport immer erst das Gerät abschalten und Stillstand der Messer abwarten. Wartungs- und Reinigungsrarbeiten immer nur bei ausgeschalteten Gerät vornehmen
• Kinder und Jugendliche unter 16 Jahren dürfen das Gerät nicht bedienen.
• Erlauben Sie niemals Kinder oder Personen, die nicht mit der Gebrauchsanweisung vertraut sind, diesen Gerät zu benutzen.

• Gesetzliche Bestimmungen können das Alter des Bedieners einschränken.

• Beachten Sie ihre Verantwortlichkeit gegenüber Dritten im Arbeitsbereich.

• Der Gebrauch der Maschine ist zu vermeiden, wenn sich Personen, vor allem Kinder oder Haustiere, in der Nähe befinden.
• Gras- und Strauchschere nur bei Tageslicht oder ausreichender künstlicher Beleuchtung verwenden.
  Die Schere ist sachgemäß zu warten und zu überprüfen. Das Messer darf bei Beschädigung nur komplett ausgewechselt werden. Bei Beschädigung durch Stoß ist fachmännische Überprüfung unumganglich.
  Die Maschine solle regelmäßiger überprüft und gewartet werden und darüber nur von einem zuständigen Reparaturdienst.
• Tragen Sie geeignete Arbeitskleidung wie Schutzbrille, Gehorschutz, rutschfeste geschlossene Schuhe und Arbeitshandschuhe. Vermeiden Sie das Tragen von weiter Kleidung, da sie von sich bewegenden Teilen erfasst werden kann.
• Nach Ablegen der Schere und vor Reinigungsarbeiten ist sicherzustellen, dass das Gerät nicht unbeabsichtigt eingeschaltet werden kann, z.B. durch Betätigten der Einschalsperre.
• Das Messer ist regelmäßig auf Beschädigungen zu überprüfen.
• Halten Sie die Schere in keinem Fall an den Messern, Verletzungsgefahr selbst bei Stillstand der Messer.
  Greifen Sie niemals in die laufenden Messer, um Fremdkörper zu entfernen oder wenn die Messer einmal blockieren sollen. Schalten Sie immer erst das Gerät aus.
  Vor samtlichen Arbeiten wie Wartung und Pflege das Gerät ausschalten.
• Das Gerät an einem kindersicheren Ort aufbewahren.
• Nehmen Sie stets einen sicheren Stand ein während der Arbeit mit der Strauch- und Grasschere, verbesserten wenn Sie Tritte oder eine Leiter benutzen.
• Benutzen Sie die Gras- und Strauchschere nicht mit beschädigter oder übermäßig abgenutzter Schneideinrichtung.
• Versuchen Sie niemals, eine unvollständige Maschine in Betrieb zunehmen.
• Verwenden Sie stets den Messerschutz

DE | Gebrauchsanweisung

zum Transport oder bei Lagerung der Gras- und Strauchschere.

• Machen Sie sich vor Arbeitsbeginn vertraut mit ihrer Umgebung und achten Sie auf mögliche Gefahren, die Sie wegen des Maschinenlärms weitere nicht horen konnen.
• Nur die vom Hersteller empfohlenen Erssatz- und Zubehörteile verwenden.
• Vor dem Einsatz des Gerätes Arbeitsflüche von Fremdkörpersn befremen und während des Arbeitens auf Fremdkörpers (z.B. Drahtzäune) achtEN!
• Es ist zu beachten, dass der Benutzer selbst für Unfälle oder Gefährdungen gegenüber anderen Personen oder deren Besitz verantwortlich ist.
• Vor der Benutzung ist die Maschine optisch auf beschädigte, fehlende oder falsch angebrachte Schutzeinrichtungen oder -abdeckungen zu überprüfen.
• Niemals die Maschine mit beschädigter Abdeckung oder Schutzeinrichtung bzw. ohne Abdeckung oder Schutzeinrichtungen verwenden.
• Augenschutz, Lange Hose und festes Schuhwerk sind über den gesamten Zeitraum der Benutzung der Maschine/TRagen.
  Die Verwendung der Maschine unter Schlechtwetterbedingungen, insbesondere bei Blitzrisiko, ist zu vermeiden.
• Schalten Sie stets die Maschine aus, - immer, wenn die Maschine unbeaufsichtigt gelassen wird. -vor der Überprüfung oder Bearbeitung der Maschine - nach dem Kontakt mit einem Fremdkorper
• immer, wenn die Maschine beginnt ungewöhnlich zu vibrieren
• Stets sicherstellen, dass die Luftungsöffnungen frei von Fremdkörpersn gehalten werden.
• Behalten Sie immer das Gleichgewicht, um jederzeit einen sicheren Stand an Hangen zu haben. Gehen, nicht laufen.

• Warning! Berühren Sie keine sich bewegenden gefährlichen Teile, bevor die Maschine ausgeschaltet wurde und die beweglichen gefährlichen Teile vollständig zum Stillstand gekommen sind.

• Ein Gefühl des Kribbelns oder der Taubheit an den Händen ist ein Hinweis auf übermäßige Vibration. Begrenzen Sie die Einsatzzeit, legen Sie eine ausreichend lange Arbeitspausen ein, teilen Sie die Arbeit auf mehrere Personen auf oder tragen Sie Antivibrations-Schutzhandschuhe bei langandauernder Verwendung des Gerätes.

VorderInbetriebnahme

Laden des Akkus

Sicherheitshinweise:

Das Gerät wird bereits mit vorgeladenem Lithium-lonen Akku ausgeliefert. Wir empfehlen jedoch vor der ersten Inbetriebnahme den Akku nochmals zu laden.

• Verwenden Sie dazu nur das mitgelieferte Ladegerät. Es ist speziell auf diesen Akku abgestimmrt.
• Niemals andere Ladegeräte verwenden. Dadurch besteht Brand - oder Explosionsgefahr!
• Ladegerät stets von Regen oder Feuchtigkeit fernhalten. Gefahr eines elektrischen Schlags.
• Niemals ungeschützt im Freien laden, sondern an trockenem geschützten Ort.
• Niemals Fremdakkus mit thisem Ladegerät laden. Gefahr von Brand oder Explosion.
• Vor jeder Benutzung des Ladegerätes Gehäuse, Stecker und Kabel auf Beschädigung überprüfen. Nicht benutzen, wenn eine Beschädigung vorliegt.
• Ladegerät nicht gewaltsam öffnen. Bei einem Defekt muss das Ladegerät ausgetauscht werden.
• Ladegerät erwartt sich beim Ladevorgang. Nicht auf leicht brennbarem Untergrund oder in brennbarer Umgebung betreiben. Brandgefahr.
• Akkuzellen niemals öffnen. Kurzschlussgefahr.
• Bei Beschädigung des Akkus konnen schädliche Dämpfe oder Flüssigkeiten austreten. Bei versehentlichem Kontakt mit Wasser abspullen und sofort Arzt aufsuchen. Die Flüssigkeit kann Hautreizungen oder Verzüngen verursachen.
• Akku vor Hitze, starker Sonnenbestrahlung und Feuer schützen. Explosionsgesahr.

Ladevorgang:

Zum Laden des Akkus das Steckerladegerät in eine Steckdose stecken. Anschließlich den Stecker des Ladekabels in die Ladebuchse der Gras- und Strauchschere stecken (Abb. 2)

Der beginnende Ladevorgang wird durch die rote Kontrollleuche (X) Abb. 2 am Ende des Griffes angezeigt. Bei leerem Akku beträgt die Ladedauer ca. 3-5 Stunden. Nach erfolgter Ladung schaltet die elektronische Überwachung den Ladevorgang automatisch ab. Die rote Kontrollleuche wechselt dann die Farbe und leuchtet grün. Damit wird das Ende des Ladevorgangs signalisiert. Es ist nicht notwendig, die Ladezeit zu überwachen.

DE | Gebrauchsanweisung

Ladegerät und Handgriff des Gerätes erwärmen sich beim Ladevorgang. Dies ist normal.

Bei Nichtgebrauch das Ladegerät aus der Steckdose entfern.

Während des Ladevorgangsarf das Gerät nicht benutzt werden.

Der Akku sollte nachgeladen werden, wenn Sie ein deutliches Nachlassen der Leistung beim Schneiden bemerken. Zusätzlich ist ein elektronischer Tiefentladungsschutz integriert, der eine Beschädigung des Akkus verhindert. Dieser schaltet bei den Akku bei Erreichen der Entladegrenze ab. Schalten Sie danach das Gerät nicht mehr ein, sondern laden Sie zunachst den Akku.

Ein – und Ausschalten

Einschalsperre A (Abb. 3) nach vorn schiben und Schalter B drucken. Nach dem Einsatzen muss die Einschalsperre A nicht mehr gehalten werden.

Zum Ausschalten Schalter B loslassen.

Vorsicht! Messer laufn nach.

Umrüstung des Gerätes/ Wechsel der Schersysteme

Zum Schutz vor Verletzungen schiben Sie den mitgelieferten Messerschutz über das Messer und benutzen Sie Schutzhandschuhe.

Die beiden seitlichen Drucktasten gleichzeitig drucken und Schermesser abnehmer (Abb. 5).

Entfernen Sie evtl eingedrungenen Schmutz aus dem Getrieberaum.

Vor Einsetzen des Austauschmessersitte den Antriebsbereich (C) leicht einfetten mit handelsüblichem Universalfett, wie auch unter Abschnitt Wartung beschrieben (Abb. 7).

Anschließlich Schermesser mit der hinteren Haltenase in das Grasschergehause einfahren, wie in Abb. 8 gezeigt, und durch kräftigen Druck auf die Messergrundplatte das Click-System einrasten.

Die Position des Excenterantriebes muss bei Messerwechsel nicht beachtet werden. Beim Einschalten rück der Getriebeexcenter selbstätig in die entsprechende Aussparung des Schermessers ein.

Das Gerät ist nun wieder betriebsbereit.

Hinweise zum Arbeitsen

Mit der Strauchschere halten sich Zierträcher und leichtes Gebusch schneiden. Auch für Formsschnittte z.B. bei der Grabpflege ist这点es Gerät gut geeignet.

Mit der Grasschere setzen sich Rasenkanten bzw. Grasflächen an unzugänglichen Stellen sauber schneiden.

Da das Gerät mit einer Hand geführt wird, bringen Sieitte auf keine Fall die freie andere Hand in die Naze des laufenden Messers.

Wartung (Abb. 7)

Die Messer von Pflanzensäften und Schmutz sauberhalten. Das Messerpaar sollte je Saison mindestens einzel abgenommen werden. Pflanzenrechte und Fremdkörpers sind damit zu entfernen. Die Ritzel C und den Messerrücken D vorsichtig mit dunnem Fett schmieren. Den Motor und andere Teile nicht schmieren.

Achtung! Die Gleitflächen der Messer müssen geött werden, um die Gleitfähigkeit zu erhalten. Ungeölte Gleitflächen können die Standzeit negativ beeinflussen.

Wenn die Messer nach langem Gebrauch stumpf geworden sind, ersetzen Sie dieseitte nur durch original Ersatzmesser.

Reinigen Sie die Schere nur mit Bürste oder Lappen. Niemals Gerät mit Wasser abspritzen oder in Wasser eintauchen.

Messer nach jedem Gebrauch mit Pflegespray behandeln.

Abgenutzte stumpfe Messer ersetzen.

Nach Gebrauch immer Messerschutz aufziehen.

Gerät auf offensichtliche Mängel überprüfen und gegeben falls in einer autorisierten Servicestelle reparieren lessen.

Lagerung

Gerät immer an einem trockenen, sauberen Ort außerhalb der Reichweite von Kindern aufbewahren. Frostfrei lagern.

Umweltschutz und Entsorgung

Bitte beachten Sie folgende Hinweise zur Entsorgung:

Ausgediente Elektrogeräte und Akkus gehören nicht in den Hausmüll.

Elektrogeräte müssen gesammelt, recycliert oder auf umweltfreundliche Weise entsorgt werden.

Defekte oder verbrauchte Akkus müssen gemäß der aktuellen Richtlinie zur Akku- und Batterieentsorgung fachgerecht recycliert werden.

Um den eingebauten Akku mit Leiterplatte aus ihrem Gerät zu entnahmen, betätgigen Sie vorher den Ein-/Ausschalter solange bis der Akku vollständig entladen ist.

Lösen Sie danach mit einem Schraubendreher alle Schrauben am Gerät und öffnen das Gehäuse.

Entnahmen Sie die Leiterplatte mit Lithium-IONen-Zelle und schneiden die Anschlüsse am Akku/Leiterplatte ab.

Danach geben Sie die Leiterplatte mit Lithium-Ilonen-Zelle an eine Akku/Batterierecyclingstelle zur fachgerechten Entsorgung ab.

Entsprechen der Europäischen Richtlinie über Elektround Elektronik- Altgerät führen Sie nach Entnahme der Leiterplatte mit Akku das Gerät einer umweltgerechten Wiederverwertung zu.

DE | Gebrauchsanweisung

Gern übernehmen wir aber auch für Sie die fachgerechte Entsorgung des Gerätes mit Akku. Schicken Sie hierzudas Gerät an die in der Bedienungsanleitung angegebene Serviceadresse.

Ersatzteile

Falls Sie Zubehör oder Ersatzteile benötigen, wenden Sie sichitte an unseren Service.

Verwenden Sie für die Arbeit mit dieser Gerät keinerlei Zusatzteile außer denjenigen, die von unserem Unternehmen empfohlen werden. Andernfalls konnen der Bediener oder in der Höhe befindliche Unbeteiligte ernsthafte Verletzungen erleiden, oder das Gerät kann beschädigt werden.

Bei der Ersatzteilbestellung sollen folgende Angaben gegcht werden:

Typ des Gerätes
- Artikelnummer des Gerätes

Garantiebedingungen

Für these Elektrowerkzeug leisten wir unabhängig von den Verpflichtungen des Handlers aus dem Kaufvertrag gegenüber dem Endabnehmer wie folgt Garantie:

Die Garantiezeit beträgt 24 Monate und beginnnt mit der Übergabe die durch Originalkaufbeleg nachzuweisen ist. Bei komerziellem Einsatz sowie Verleih reduziert sich die Garantiezeit auf 12 Monate. Ausgenommen von der Garantie sind Verschleiße, Akkus und Schaden die durch Verwendung falscher Zubehörteile, Reparaturen mit Nichtorginalteilen, Gewaltanwendungen, Schlag und Bruch sowie mutwillige Motorüberlastung entstanden sind. Garantieausstausch erstreckt sich nur auf defekte Teile, nicht auf komplette Geräte. Garantiereparaturen)dürfen nur von autorisierten Werkstätten oder vom Werkskundendienst durchgeführt werden. Bei Fremdeingriff erlischt die Garantie.

Porto, Versand- und Nachfolgekosten gehen zu Lasten des Käufers.

Accu Grass- und Shrub shear

Dear customer,

2) Elektrische verilgheit

Wir, ikra GmbH, Schlesierstrasse 36, 64839 Münster, Germany, erklären in alleiniger Verantwortung, dass das/die Produkt/e Akku Gras- und Strauchschere IGBS 1054 LI, auf das/die sich diese Erklärung bezieht, den einschlädigen Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie 2006/42/EG (Maschinenrichtlinie), 2014/30/EU (EMV-Richtlinie), nur Ladegerat: 2014/35/EU (Niederspannungsrichtlinie), 2011/65/EU (RoHS-Richtlinie) und 2000/14/EG+2005/88/EG (Gerauschrichtlinie) einschließlich Änderungen entspricht/entsprechen. Zur sachgerechten Umsetzung der in den EG-Richtlinien genommen Sicherheits- und Gesundheitsanforderungen wurden folgende Normen und/oder technische Spezifikation(en) herangezogen:

EN 60745-1:2009+A11:2010

EN 60745-2-15:2009+A1:2010, EN 60335-1:2012/A11:2014

EN 50636-2-94:2014

EN 62233:2008, EN 50581:2012, AfPS GS 2014:01 PAK

EN 55014-1:2006/+A1:2009/+A2:2011

EN 55014-2:2015

Nur Ladegerät:

EN 60335-2-29:2004+A2:2010; EN 60335-1:2012+A11:2014

EN 62233:2008

EN 55014-1:2006+A1+A2; EN 55014-2:1997+A1+A2

EN 61000-3-2:2014; EN 61000-3-3:2013

gemessener Schalleistungspegel 78,4 dB (A)

garantieter Schalleistungspegel 86,0 dB (A)

Konformitätsbewertungsverfahren nach Anhang V / Richtlinie 2000/14/EG

Das Baujahr ist auf dem Typschild aufgedruckt und zusätzlich anhand der fortlaufenden Seriennummer feststellbar.

Münster, 07.11.2017

Matthias Fiedler, Senior Product Manager Ikra GmbH

Aufbewährung der technischen Unterlagen: Ikra GmbH, Schlesierstrasse 36, 64839 Munster, Germany

GB

Aufbewährung der technischen Unterlagen: Ikra GmbH, Schlesierstrasse 36, 64839 Munster, Germany

HR

EG-izjava o konformnosti

Mi, ikra GmbH, Schlesierstrasse 36, 64839 Munster, Germany, na vlastitu odgovornost izjavljujemo da su proizvod/proizvodi akumulatorske skare za trave IGBS 1054 LI, na koje se odnosi ova izjava, u skladu s postojecim odredbama o sigurnosti i zdravlju EG-directive 2006/42/EG (smjernica za strojeve), 2014/30/EU (EMV-direktiva), samo stanicom za punjenje: 2014/35/EU (direktiva o niskom naponu), 2011/65/EU (RoHS-direktiva) i 2000/14/EG+2005/88/EG (direktiva o jačini zvuka). Za strucnu primjenu odredbi o sigurnosti i zdravlju imenovanih u EG-direktivama upotrijebljene su sljedeće norme i/ili tehnicke specifikacije:

EN 60745-1:2009+A11:2010

EN 60745-2-15:2009+A1:2010, EN 60335-1:2012/A11:2014

EN 50636-2-94:2014

EN 62233:2008, EN 50581:2012, AfPS GS 2014:01 PAK

EN 55014-1:2006/+A1:2009/+A2:2011

EN 55014-2:2015

c/o Mogatec Moderne Gartechnik GmbH Max-Wenzel-Str. 31

09427 Ehrenfriedersdorf

03725449-335

03725449-324

[e-mail]

AMUNITOOLSLLC

Davit Anhaght, 4

0002 Yerevan

[phone]

高 [phone]

[e-mail]

AT |ikra - Reparatur Service

c/o Mogatec Moderne Gartentechnik GmbH Max-Wenzel-Str. 31

09427 Ehrenfriedersdorf - Deutschland

[phone]

[phone]

[e-mail]

BEIMuldertechniek

Noorderkijl 1

9571 AR 2 e Exloermond

[phone]

CH |Wetec Service und Verkauf AG

Täfernstrasse 14

5405 Baden-Dattwil

[phone]

[phone]

[e-mail]

CY_L Lambrou Agro Ltd.
