BEDIENUNGSANLEITUNG TCEW 160 D EINHELL

Art.-Nr.: 15.460.70 I.-Nr.: 11017

-2-

D

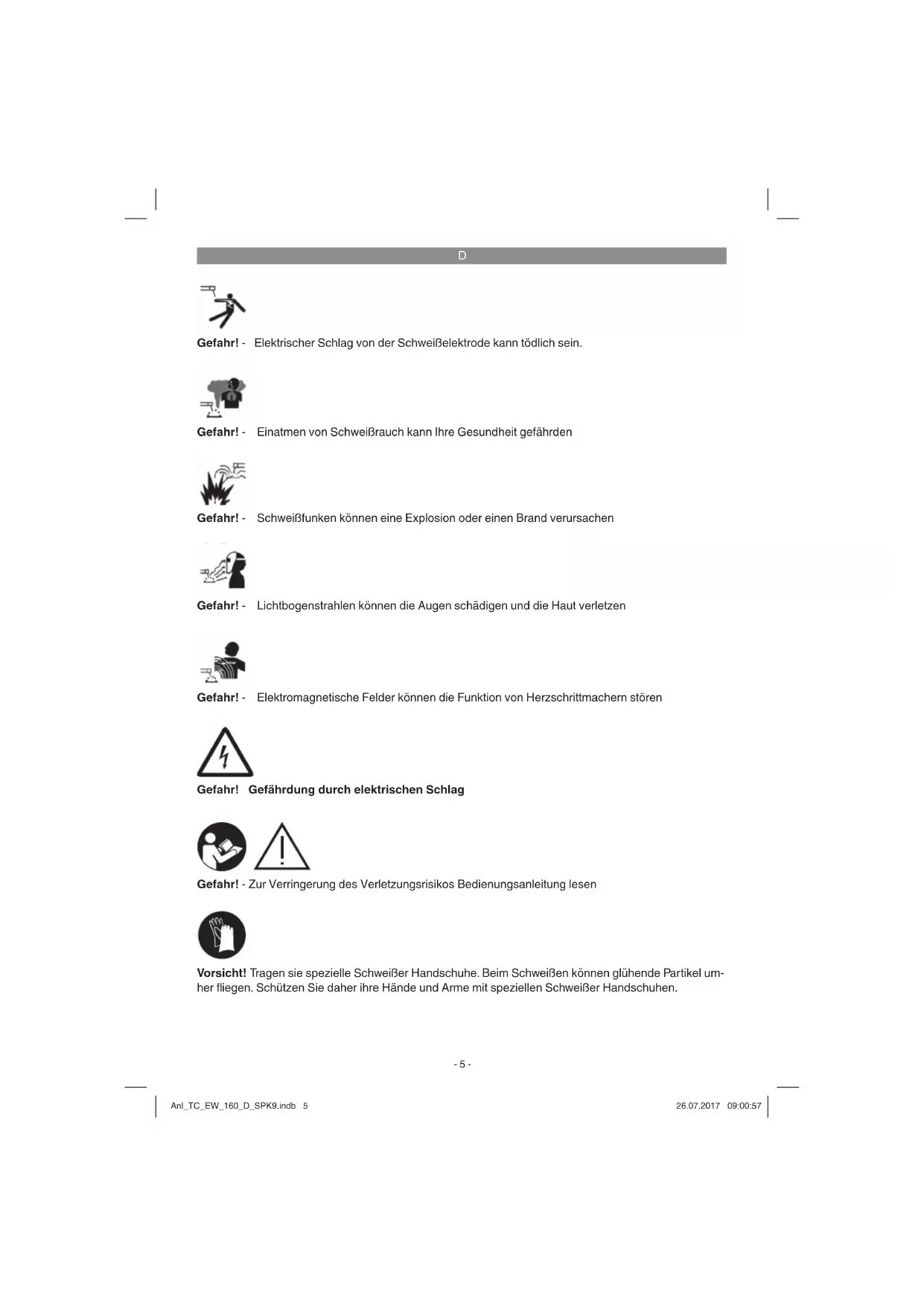

Gefahr! - Elektrischer Schlag von der Schweibelektrode kann tõlich sein.

Gefahr! - Einatmen von SchweiBrauch kann ihre Gesundheit gefahrden

Gefahr! - Schweißfunken können eine Explosion oder einen Brand verursachen

Gefahr! - Lichtbogenstrahlen können die Augen schädigen und die Haut verletzen

Gefahr! - Elektromagnetische Felder konnen die Funktion von Herzschnittmachern stären

Gefahr! Gefährdung durch elektrischen Schlag

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen sie spezielle Schweizer Handschuhe. Beim Schweiben konnen gluhende Partikel umher fliegen. Schutzen Sie daher ihre Hande und Arme mit speziellen Schweizer Handschuhen.

D

Gefahr!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit Ihr den Informationen jederzeit zur Verpfugung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Sicherheitssteile:

a) Gefährung durch elektrischen Schlag: Elektrischer Schlag von einer SchweiBelektrode kann todichein. Nicht bei Regen oder Schnee schweBen.Trockene Isolierhandschuhe tragen.Die Elektrode nicht mit bloBen Handen anfassen.Keine nassen oder beschadigten Handschuhe tragen.Sich vor einem elektrischen Schlag durch Isolierungen gegen das Werkstuck schutzen.Das Gehause der Einrichtung nicht off nen.
b) Gefährung durch SchweiBrauch: Das Einatmen von SchweiBrauch kann die Gesundheit gefahrden. Den Kopf nicht in den Rauch halten. Einrichtungen in offen Bereichen verwenden. Entlufung zum Entfermen des Rauchs verwenden.
c) Gefährung durch Schweißfunken: Schweißfunken können eine Explosion oder einen Brand verursachen. Brennbare Stoff e vom Schweißen fernhalten. Nicht geben brennbaren Stoff en schweißen. Schweißfunken können Brände verursachen. Einen Feuerloscher in der Naze bereithalten und einen Beobachter, der ihm sofort benutzten

kann. Nicht auf Trommeln oder irgendwelchen geschlossenen Behältern schweißen.

d) Gefährung durch Lichtbogenstrahlen: Lichtbogenstrahlen können die Augen schädigen und die Haut verletzen. Hut und Sicherheitsbrillelagen. Gehorschutz und hoch geschlossenen Hemdkragenlagen. Schweiserschutzhelme und einwandfrei Filtergroßenlagen. Vollständigen Körperschutzlagen.
e) Gefährung durch elektromagnetische Felder: SchweBstrom erzeugt elektromagnetische Felder. Nicht zusammen mit medizinischen Implantaten verwenden. Niemals die SchweBleitungen um den Körper wickeln. SchweBleitungen zusammen führen.

2. Gerätebeschreibung und Lieferumfang

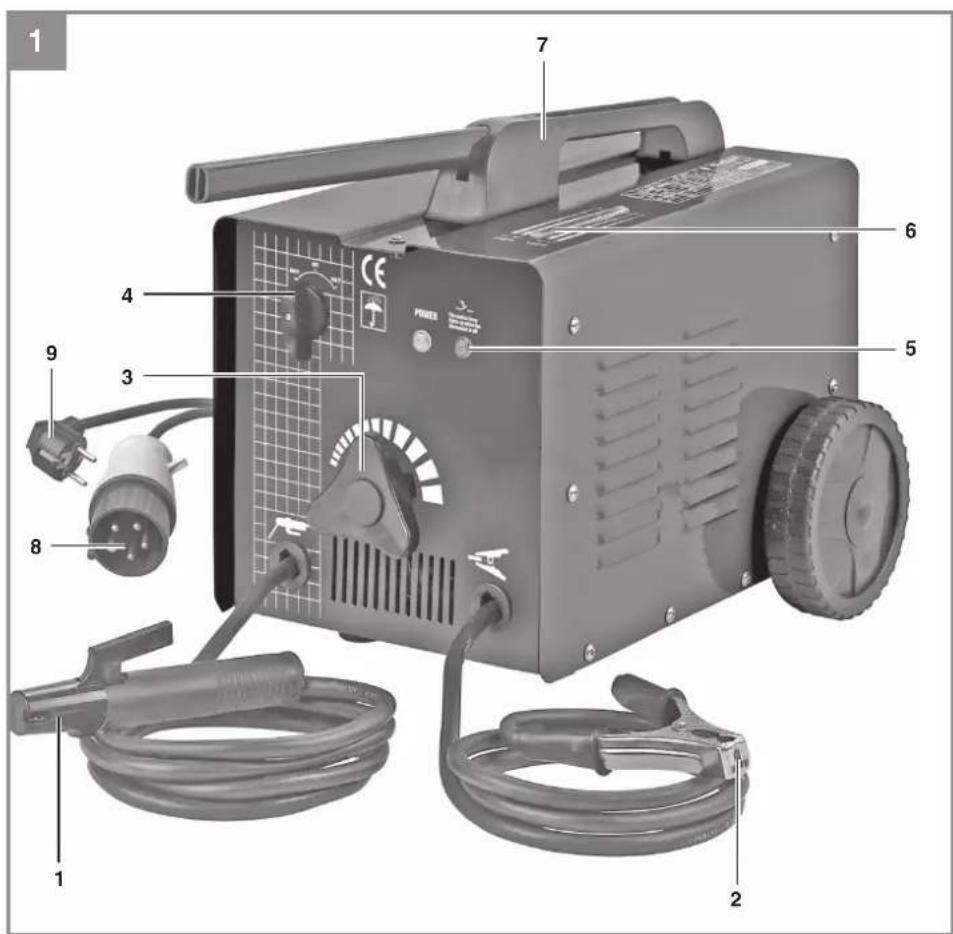

2.1 Gerätebeschreibung (Bild 1)

1. Elektrodenhalter
2. Masseklemme
3. Einstellrad für SchweiBstrom
   4.Umschalter 230 V/400 V
4. Kontrollampe für Überhitzung
5. SchweiBstromskala
6. Tragegriff
   8.Netzkabel 400 V
   9.Netzkabel 230 V

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich sieptestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

D

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dufen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

SchweiBerat
Originalbetriebsanleitung
- Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

Mit dem Elektro-SchweiBerat konnen verschiedene Metalle unter Verwendung der entsprechenden Mantelelektroden geschweBt werden.

Die Maschine技术支持的 Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Wichtiger Hinweis zum Stromanschluss

Das Gerät unterfällt der Klasse A der Norm EN 60974-10, d. h. es ist nicht für den Gebrauch in Wohnbereichen, in denen die Stromversorgung über ein öffentliches Niederspannungs-Vorsorgungssystem erfolgt, vorgesehen, weil es Dort bei ungäng-tigen Netzverhältnissen Störungen verursachen kann. Wenn Sie das Gerät in Wohnbereichen, in denen die Stromversorgung über ein öffentliches Niederspannungs-Vorsorgungssystem erfolgt, einsetzen möchten, ist der Einsatz eines elektromagnetischen Filters notwendig, welcher die elektromagnetischen Störungen so welt reduziert, dass sie für den Benutzer nicht mehr als störend empfunden werden.

In Industriebieten oder anderen Bereichen, in denen die Stromversorgung nicht über ein öffentlichen Niederspannungs-Versorgungssystem erfolgt, kann das Gerät ohne den Einsatz eines solchen Filters verwendet werden.

Allgemeine Sicherheitsmaßnahmen

Der Benutzer ist verantwortlich, das Gerät gemäß den Angaben des Herstellers fachgerecht zu installieren und zu nutzen. Soweit elektramagnetische Störungen festgestellt werden sollenen, liegt es in der Verantwortung des Benutzers, diese mit

den oben unter dem Punkt „Wichtiger Hinweis zum Stromanschluss" genommen technischen Hilfsmitteln zu beseitigen.

Emissionsreduzierung

Hauptstromversorgung

Das SchweiBerat muss gemaB den Angaben des Herstellers an der Hauptstromversorgung angeschlossen werden. Wenn Störungen auftreten, kann es notwendig sein, zusätzliche Vorkehrungen einzu-richten, z. B. das Anbringen eines Filters an der

Hauptstromversorgung (siehe oben unter dem Punkt „Wichtiger Hinweis zum Stromanschluss"). Die Schweizkabel sollenn so kurz wie möglich gehalten werden.

Herzschnittmacher

Personen, die ein elektronisches Lebenserhaltungs-gerät (wie z.B. Herzschrittmacher etc.) tragen, sollen den Ihren Arzt befragen, bevor sie sich in die Näre von Lichtbogen-, Schneid-, Ausbrenn- oder Punkt-schweßanlagen begeben, um Sicherzustellen, dass die magnetischen Felder in Verbindung mit den hohen elektrischen Stromen ihre Geräte nicht beeinflussen.

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnnt mit dem Zeitpunkt des Kaufs des Gerätes.

4. Symbole und Technische Daten

EN 60974-6

Europäische Norm für Lichtbogenschweißeinrichtungen und Schweizstromquellen mit beschränkter Einschaltdauer (Teil 6).

Symbol für Schweßstromquellen, die zum Schweiben in Umgebung mit erhöhter elektrischer Gefährung geeignet sind.

\~50Hz

Wechselstrom und Bemessungswert der Fre-quenz [Hz]

U

Nennleerlaufspannung [V]

D

160 A/24.4 V

Maximaler Schweizstrom und die entsprechende genormte Arbeitsspannung [A/V]

0

Elektrodendurchmesser [mm]

U

SchweiBspannung [V]

1

SchweiBstrom [A]

Größter Schweißzeit-Bemessungswert im fortlaufenden Modus t_ON (max) beim größten Schweissstrom-Bemessungswert bei einer Umgebungstemporatur von 20^ , ausgedrückt in Minutes und Sekunden.

Grotter Schweizzeit-Bemessungswert im intermittierenden Modus t_ON beim groBten Schweizstrom-Bemessungswert bei einer Umgebungstemperatur von 20^ während einer ununterbrochenen Zeit von 60 min, ausgedruckt in Minuten und Sekunden.

t

Durchschnittliche Lastzeit [s]

t

Durchschnittliche Rücksetzzeit [s]

1(3) 50Hz

Netzeingang; Anzahl der Phasen sowie Wechselstroms symbol und Bemessungswert der Frequenz

U

Netzspannung [V]

1max

Größter Bemessungswert des Netzstromes [A]

1eff

Effektivwert desgroßten Netzstromes [A]

IP 21S

Schutzart

H

Isolationsklasse

#

Symbol fur Schutzklasse II

Die Schweibzeiten sind abhängig von der Leistung die dem Gerät entnommen wird. Bei hoher Leistung ist die Einschaltdauer geringer und die AbkuhlzeitHigher, bei geringer Leistung ist eine höhere Einschltdauer bei kürzeren Abkuhlzeiten möglich.

Uberhitzungsschutz

Elektrodenzange

Masseklemme

Gerat ist funkentstört nach EG-Richtlinie 2004/108/EG

Netzanschluss: 230 V/400 V ~ 50 Hz
Schweibstrom (A): 55-160

\( {\mathrm{I}}_{2}\left( \mathrm{\;A}\right) {230}\mathrm{\;V}{558} \)	115 140
\( {\mathrm{I}}_{2}\left( \mathrm{\;A}\right) {400}\mathrm{\;V}{558} \)	115 160
\( {\mathrm{T}}_{\mathrm{{ON}}\left( \max \right) }\left( \mathrm{s}\right) {230}\mathrm{\;V} \)	100% 821 396 297
\( {\mathrm{T}}_{\mathrm{{ON}}\left( \max \right) }\left( \mathrm{s}\right) {400}\mathrm{\;V} \)	100% 918 442 206
\( {\mathrm{T}}_{\mathrm{{ON}}}\left( \mathrm{s}\right) {230}\mathrm{\;V}{276} \)	147 103
\( {\mathrm{T}}_{\mathrm{{ON}}}\left( \mathrm{s}\right) {400}\mathrm{\;V}{379} \)	204 105
\( {\mathrm{T}}_{\mathrm{{OFF}}} \) 230 V 291 446 460
\( {\mathrm{T}}_{\mathrm{{OFF}}} \) 400 V 496 506 380

• t_ON (max) 230 V: 4' 12"

• tON (max) 230 V: 9' 48"

• _ON (max) 400 V: 3'28"

• • • tON (max) 400 V: 8^37^

Leerlaufspannung (V): 48

Leistungsaufnahme: 4 kVA bei 80 A

Absicherung (A): 16

Gewicht: 20,6kg

Die Schweisszeiten gelten bei einer Umgebungstemperatur von 40^

D

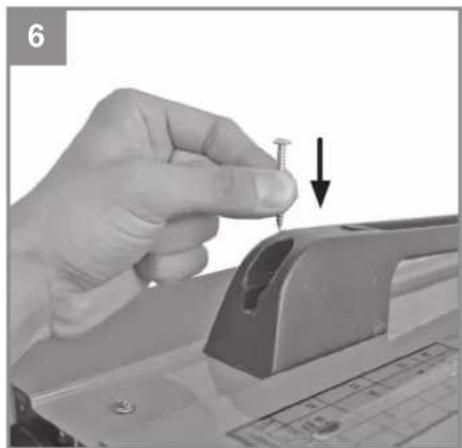

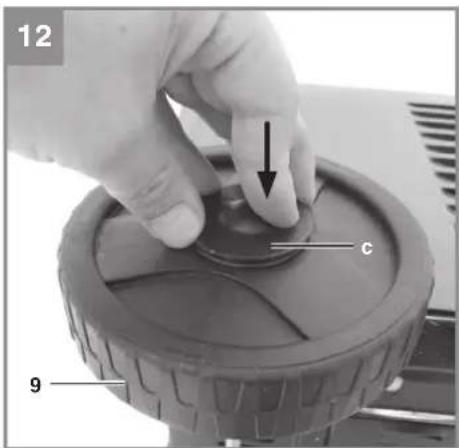

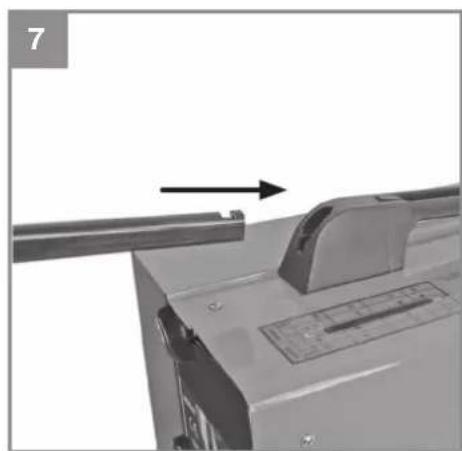

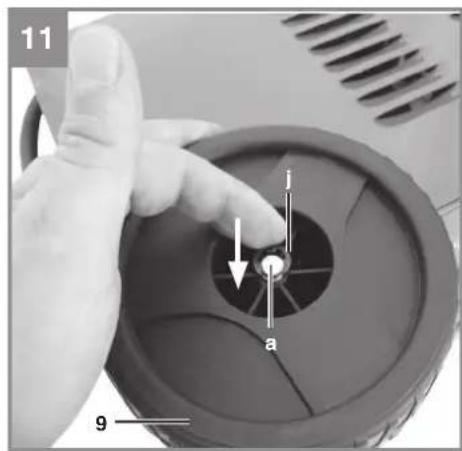

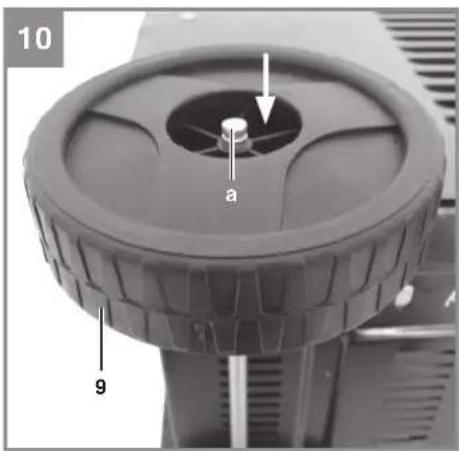

5. Montageanleitung

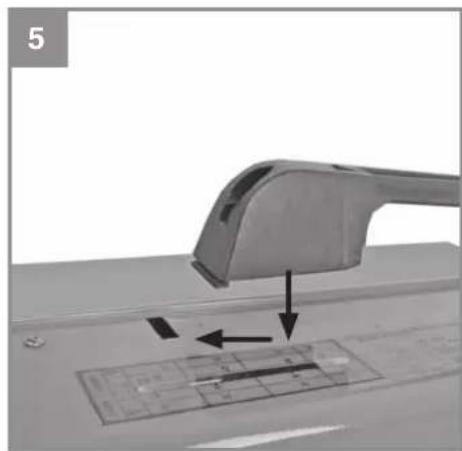

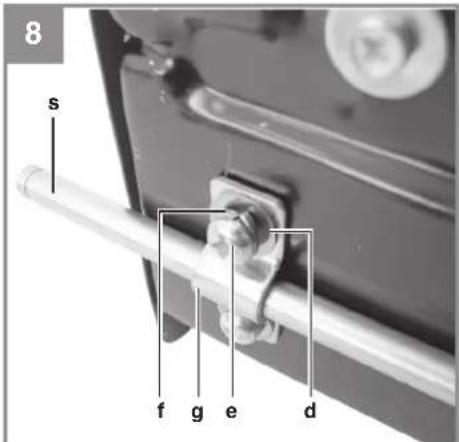

Siehe Abbildung 5-10.

6. Netzanschluss

Dieses SchweiBerat kann bei 230 V und 400 V Nennspannung betrieben werden. Mittels des dargestellen Drehschalters (Abb. 2-4) kann die gewünsche Nennspannung eingestellt werden.ittebefolgen Sie die unter aufgehrten Bedienungshin-weise:

Abbildung 2:

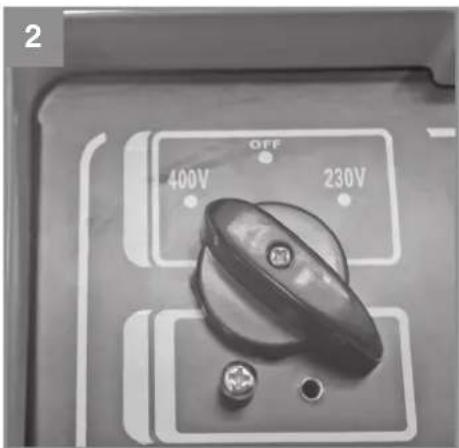

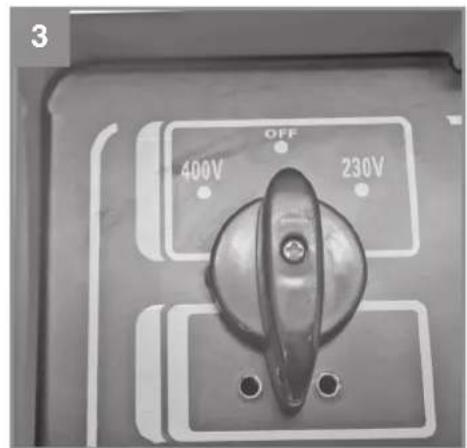

Die Ausgangsposition des Drehschalters ist auf 400 Volt eingestellt. Bei geschlossenem Stromkreislauf wird das Schweizgerät mit einer Nennspannung von 400 Volt betrieben. Um verhehtliches Wahlen der falschen Netzspannung zuverhindern,itte Einstellung durch eine Schraube, die in dem hierfür vorgesehenen Loch links unter dem Drehschalter angebracht wird, fi xieren.

Abbildung 4:

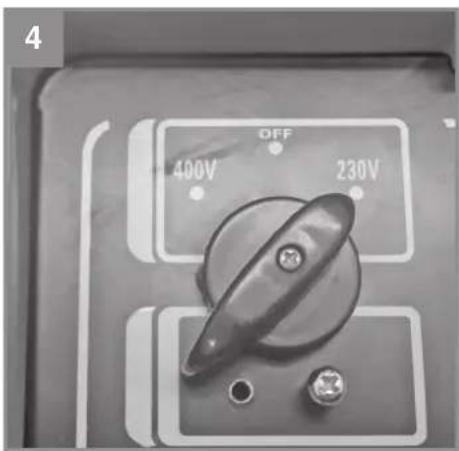

Um das Gerät bei 230 V Nennspannung zu betreiben, lösen und entfern den Sieitte die Schraube links unter dem Drehschalter und drehen dann den Schalter auf die gewünschte mit 230 V gekennzeichnete Position. Danachitte die Schraube in dem markierten Bohrloch rechts unter dem Drehschalter festschrauben.

Bitte beachten Sie folgende Hinweise, um die Gefahr von Feuer, eines elektrischen Schlages oder Verletzungen von Personen zu vermeiden:

Benutzen Sie das Gerät niemals mit einer 400 V Nennspannung, wenn das Gerät auf 230 V eingestellt ist. Vorsicht: Brandgefahr!
- Bitte trennen Sie das Gerät von der Stromversorgung befind Sie die Nennspannung einstellen.
Ein Verstellen der Nennspannung während des Betriebs des Schweizeratis ist verboten.
Vor Betrieb des SchweiBeratesitte siehcrstellen, dass die eingeseltte Nennspannungdes Gerats mit der der Stromquelle übereinstimmt.

Anmerkung:

Das SchweiBerat ist mit 2 Stromkabeln und Steckern ausgerustet.itte den entsprchenden Stecker mit der entsprechenden Stromquelle verbinden (230 V Stecker mit 230 V Steckdose oder 400 V Stecker mit 400 V Steckdose verbinden).

7. Schweibvorbereitungen

Die Masseklemme (-) (2) wird direkt am Schweibstück oder an der Unterlage, auf der das Schweibstück abgestellt ist, befestigt.

Achtung, sorgen Sie dazu, dass ein direkter Kontakt mit dem Schweißstück besteht. Meiden Sie daher lackierte Oberfl achen und/Oder Isolorstoffe. Das Elektrodenhalterkabel besitzt am Ende eine Spezialklemme, die zum einklommen der Elektrode dient.

das Schweißschutzschild ist während des Schweißens immer zu verwenden. Es Schützt die Augen vor der vom Lichtbogen ausgehenden Licht-strahlung und erlaubt davon möglich den Blick auf das Schweißgut.

8. Schweiben

Nachdem Sie alle elektrische Anschlüsse für die Stromversorgung sowie für den Schweizstromkreis vorgenommen haben, können Sie folgendermaBen vorgehen:

Fuhren Sie Das nicht ummantelte Ende der Elek-trode in den Elektrodenhalter (1) ein und verbinden Sie die Masseklemme (-) (2) mit dem Schweißstück. Achten Sie bereits darauf, dass ein guter elektrischer Kontakt besteht.

Schalten Sie das Gerät am Schalter (4) ein und stellen Sie den Schweißstrom, mit dem Handrad (3) ein. Je nach Elektrode, die man verwenden will. Halten Sie das Schutzschild vor das Gesicht und reiben Sie die Elektrodenspitze auf dem Schweißstück so, dass Sie eine Bewegung wie beim Anzünden eines Streichholzes

ausführten. Dies ist die Beste Methode um den Lichtbogen zu zünden. Testen Sie auf einem Probestück, ob Sie die richtige Elektrode und Stromstarke gewählt haben.

Elektrode (mm) .Schweibrstrom (A)

1. 55-80 A
   2,5 60-110A
   3.2 .80-160A
   4 120-160 A

Hinweis!

Tupfen Sie nicht mit der Elektrode das Werkstück, es konnte dadurch ein Schaden auftreten und die Zündung das Lichtbogens erschweren.

Sobald sich der Lichtbogen entzündet hat versuchen Sie eine Distanz zum Werkstück einzu

D

halten, die dem verwendeten Elektrodendurchmesser entspricht. Der Abstand sollte möglichst konstant bleiben, während Sie schweiben. Die Elektrodenneigung in Arbeitsrichtung solte 20/30 Grad betragen.

Benützen Sie immer eine Zange, um verbrauchte Elektroden zu entfern den oder um eben geschweite Stücke zu bewegen. Beachten Sieitte, dass die Elektrodenhalter (1) nach den Schweißen immer isoliert abgelegt werden müssen.

Die Schlacke darf erst nach dem Abkühlen von der Naht entfernt werden.
Wird eine Schweibung an einer unterbrochenen SchweiNaht fortgesetzt, ist erst die Schlacke an der Ansatzstelle zu entfern.

9. Überhitzungsschutz

Das SchweiBerat ist mit einem Überhitzungsschutz ausgestattet, welches den SchweiBtrafo vor Überhitzung schützt. Sollte der Überhitzungsschutz ansprchen, so leuchtet die Kontrollampe (5) an Ihrem Gerät. Lassen Sie das SchweiBerat eine Zeit abkühlen.

10. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich quali zierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

11. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

11.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es

mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsa-oder Lösungsmittel; diese konnten die Kunststoffeile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

11.2 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

11.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

12. Entsorgung und

Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführten werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung soll das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihrn keine Sammelstellebekannt ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

13. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getreten gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendsung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibeil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beispiel
Verschleibsteile*Elektrodenhalter,Massezange
Verbrauchsmaterial/Verbrauchsteile*
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solute这点 Gerät dessnoch einmal nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch uber die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier einige Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingerate
Defekte Geräte anmelden
Garantieverlangerungen (nur bei bestimmten Geräten)
Bestellverfolgung

Wir freuun uns auf ihren Besuch online unter www.isc-gmbh.info!

Telephone: 09951 / 95 920 00 • Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-qmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

10. Byta ut natkabeln

Fara!

Endast for EU-länder

4. Symbolen en technische gegevens

EN 60974-6

Beveiling gegen overhitting

Elekrodetang

Massaklem

9. Bescherming gegen oververhitting

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

EU

Konformitätserklarung

D erkiart folgende Konformitat gemäß EU-Richtlinie und Normen für Artikel

Elektro-SchweiBerat TC-EW 160 D (Einhell)

2014/29/EU

2005/32/EC_2009/125/EC

2014/35/EU

2006/28/EC

X2014/30/EU

2014/32/EU

2014/53/EC

2014/68/EU

Landau/Isar, den 03.07.2017

First CE:17

Art.-No.: 15.460.70

I-No.:11017
