Typ	Elektro-Schweißgerät
Modell	NSG 230 F
Artikelnummer	15.440.70
EAN-Code	4006825 516371
Abmessungen (Verpackung)	485 x 270 x 415 mm
Gewicht (brutto)	25 kg
Netzanschluss	230 V / 400 V ~ 50 Hz
Leerlaufspannung	48 V
Absicherung	16 A
Schweißstrom (230 V)	160 A
Schweißstrom (400 V)	200 A
Elektroden-Ø	2,0 – 4,0 mm
Schweißstromregelung	Stufenlos regelbar
Kühlung	Turbokühlung mit integriertem Lüfter
Thermowächter	Ja, mit Kontrolllampe
Gerätesteckdose	230 V ~ 50 Hz mit Überlastschalter (6 A)
Transportgriff	Ergonomisch, teleskopierbar
Gehäuse	Stabiles Metall
Räder	Ja, für einfachen Transport
Elektrodenablage	Praktisch integriert
Lieferumfang	Komplette Schweißplatzausrüstung
Zertifizierung	CE
Einsatzbereich	Verbindungsschweißen von Stahl, Flach-, Winkel- und Rohrprofilen

Häufig gestellte Fragen - NSG 230 F EINHELL

Welche Netzspannung benötigt das Schweißgerät NSG 230 F?

Das Gerät kann wahlweise an 230 V oder 400 V ~ 50 Hz betrieben werden. Die gewünschte Spannung wird mit dem Drehschalter eingestellt.

Welchen Schweißstrom liefert das Gerät bei 230 V und bei 400 V?

Bei 230 V beträgt der Schweißstrom maximal 160 A, bei 400 V maximal 200 A. Der Strom ist stufenlos regelbar.

Welche Elektrodendurchmesser sind geeignet?

Es können Elektroden mit einem Durchmesser von 2,0 bis 4,0 mm verwendet werden.

Wie schalte ich das Gerät überhitzungssicher?

Das Gerät verfügt über einen Thermowächter mit Kontrolllampe. Bei Überhitzung schaltet es sich automatisch ab und die Kontrolllampe leuchtet. Nach Abkühlung ist der Betrieb wieder möglich.

Welche Funktion hat die Gerätesteckdose hinten am Gerät?

Die Gerätesteckdose (230 V ~ 50 Hz) dient zum Anschluss externer Geräte wie Winkelschleifer und ist mit einem Überlastschalter (6 A) gesichert.

Kann ich das Gerät transportieren?

Ja, das Gerät hat große Räder und einen ergonomischen, teleskopierbaren Transportgriff für einfachen mobilen Einsatz.

Wie reinige ich das Schweißgerät?

Reinigen Sie das Gehäuse mit einem feuchten Tuch und vermeiden Sie aggressive Reinigungsmittel. Vor der Reinigung Netzstecker ziehen und Gerät abkühlen lassen.

Welche Sicherheitshinweise muss ich beachten?

Tragen Sie Schutzbrille, Schweißhandschuhe und Schutzkleidung. Sorgen Sie für ausreichende Belüftung und vermeiden Sie brennbare Materialien in der Nähe. Lesen Sie die vollständige Bedienungsanleitung.

Was tun, wenn die Schweißnaht nicht richtig hält?

Überprüfen Sie die Stromeinstellung, den Elektrodentyp und die Schweißtechnik. Vergewissern Sie sich, dass die Werkstücke sauber und frei von Rost oder Farbe sind.

Wo finde ich Ersatzteile für das NSG 230 F?

Originalersatzteile erhalten Sie über den Einhell-Kundendienst (Service-Hotline) oder in autorisierten Fachgeschäften. Geben Sie die Artikelnummer 15.440.70 an.

BEDIENUNGSANLEITUNG NSG 230 F EINHELL

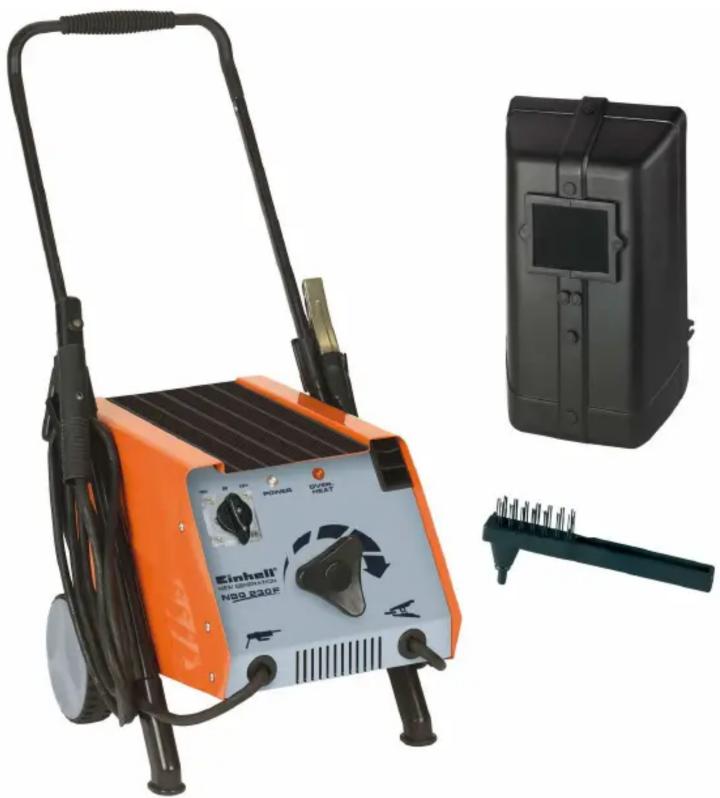

Bürgt für sichere Verbindungen!

Elektro-Schweißgeräte eignen sich vor allem zum Verbindungsschweißen von Flacheisen, Winkeleisen, Rohren oder Ähnlichem. Der große Vorteil beim Elektro-Schweißen liegt darin, dass die Materialien nicht vorgewärmt werden müssen und direkt an der gewünschten Position verschweißt werden können. Auch lassen sich Werkstücke unterschiedlicher Stärke problemlos miteinander verschweißen. Dieses Schweißgerät kann bei 230 V und 400 V Nennspannung betrieben werden. Mittels Drehschalter kann die gewünschte Nennspannung eingestellt werden. Für den mobilen Einsatz bestens geeignet!

NSG 230 F Elektro-Schweißgerät

Logistische Daten:

Typ: NSG 230 F

Art.-№: 15.440.70

Ident-№: 01015

EAN Code: 4006825 516371

Verpackung: 485 x 270 x 415 mm

VE: 1 Stück

20``: 600 Stück

40": -- Stück

40``HC: -- Stück

Gewicht: 25 kg (brutto)

CE

Bürgt für sichere Verbindungen!

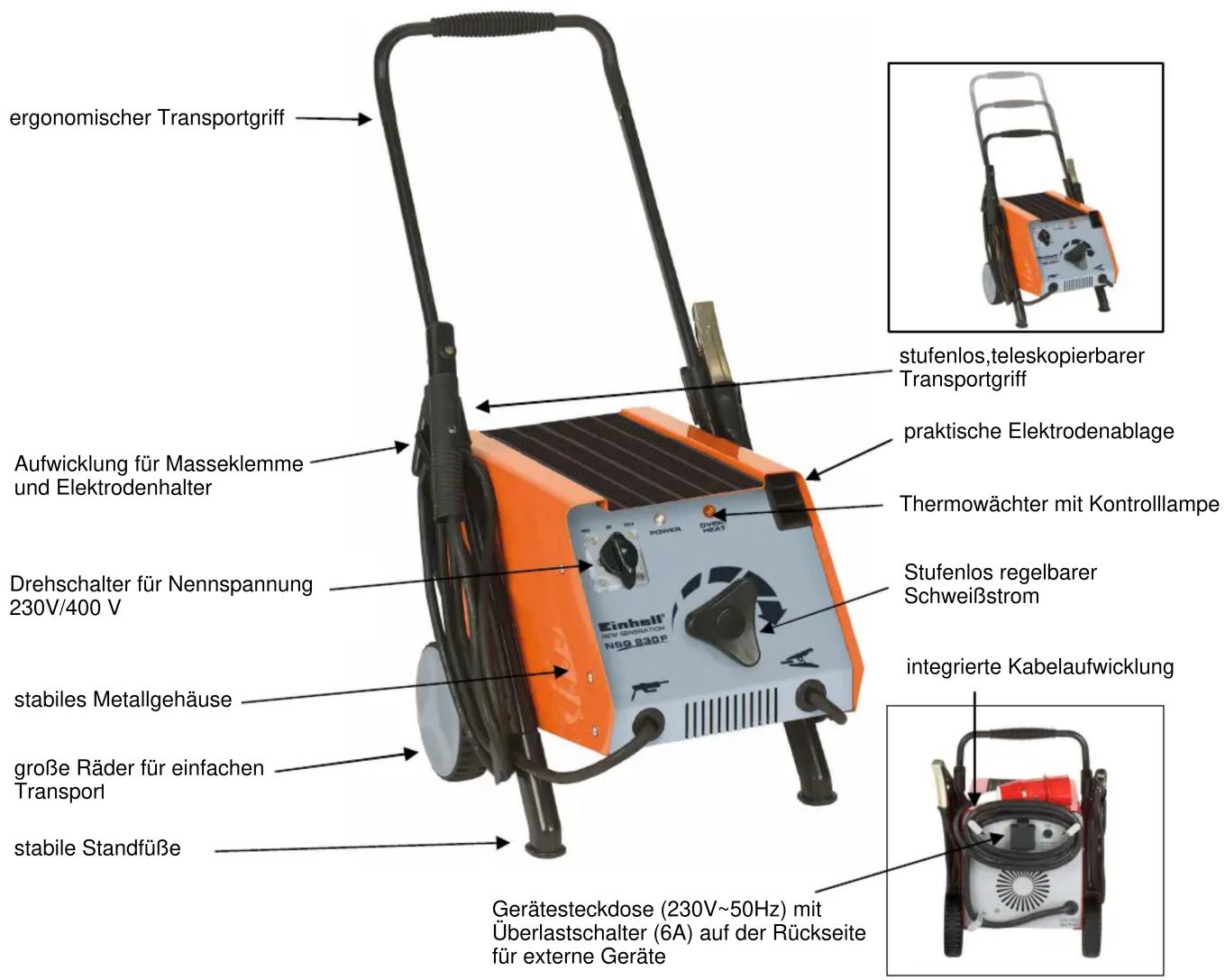

Merkmale:

• Gerätesteckdose (230V\~50Hz) mit Überlastschalter (6A) auf der Rückseite für externe Geräte
• stufenlos regelbarer Schweißstrom
• praktische Elektrodenablage
• Netzkabel 400 V
• Drehschalter für Nennspannung 230V/400 V
• Thermowächter mit Kontrolllampe
• ergonomischer Transportgriff
• komplett mit Schweißplatzausrüstung
• Turbokühlung durch integrierten Kühlventilator

Technische Daten:

• Netzanschluss: 230 V/ 400 V \~ 50 Hz
• Leerlaufspannung: 48 V
• Absicherung: 16 A
• Schweißstrom: 160 A bei 230 V \~ 200 A bei 400 V \~
• Elektroden ∅: 2.0-4.0 mm

Logistische Daten:

Typ: NSG 230 F

Art.-№: 15.440.70

Ident-№: 01015

EAN Code: 4006825 516371

Verpackung: 485 x 270 x 415 mm

Gerät: Elektro-Schweißgerät

VE: 1 Stück

20``: 600 Stück

40``: -- Stück

40`HC: -- Stück

Gewicht: 25 kg (brutto)
