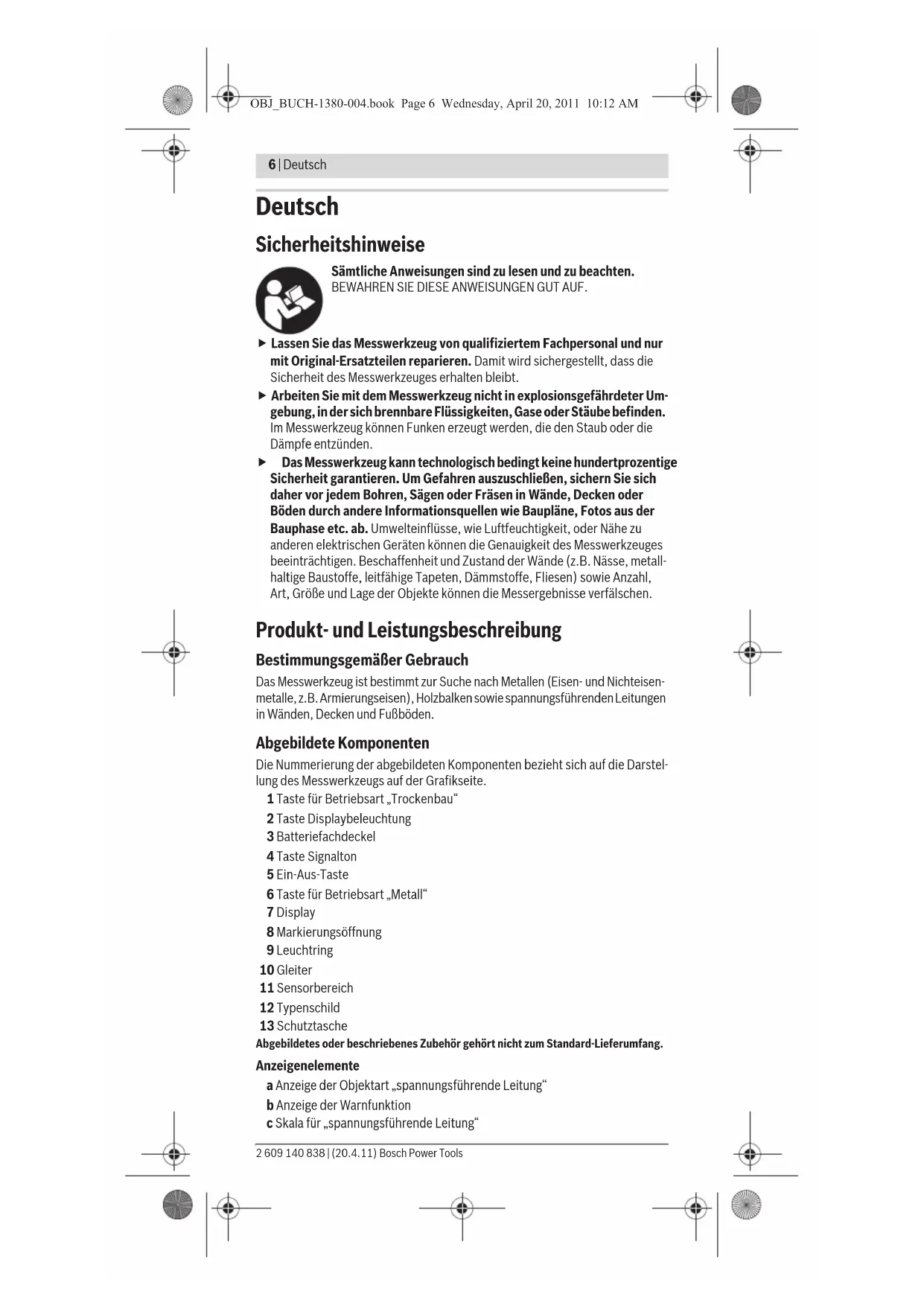

OBJ_BUCH-1380-004.book Page 5 Wednesday, April 20, 2011 10:12 AM6 | Deutsch 2 609 140 838 | (20.4.11) Bosch Power Tools Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF. f Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. f Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Um- gebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. f Das Messwerkzeug kann technologisch bedingt keine hundertprozentige Sicherheit garantieren. Um Gefahren auszuschließen, sichern Sie sich daher vor jedem Bohren, Sägen oder Fräsen in Wände, Decken oder Böden durch andere Informationsquellen wie Baupläne, Fotos aus der Bauphase etc. ab. Umwelteinflüsse, wie Luftfeuchtigkeit, oder Nähe zu anderen elektrischen Geräten können die Genauigkeit des Messwerkzeuges beeinträchtigen. Beschaffenheit und Zustand der Wände (z.B. Nässe, metall- haltige Baustoffe, leitfähige Tapeten, Dämmstoffe, Fliesen) sowie Anzahl, Art, Größe und Lage der Objekte können die Messergebnisse verfälschen. Produkt- und Leistungsbeschreibung Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zur Suche nach Metallen (Eisen- und Nichteisen- metalle, z.B. Armierungseisen), Holzbalken sowie spannungsführenden Leitungen in Wänden, Decken und Fußböden. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstel- lung des Messwerkzeugs auf der Grafikseite. 1 Taste für Betriebsart „Trockenbau“ 2 Taste Displaybeleuchtung 3 Batteriefachdeckel 4 Taste Signalton 5 Ein-Aus-Taste 6 Taste für Betriebsart „Metall“ 7 Display 8 Markierungsöffnung 9 Leuchtring 10 Gleiter 11 Sensorbereich 12 Typenschild 13 Schutztasche Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Anzeigenelemente a Anzeige der Objektart „spannungsführende Leitung“ b Anzeige der Warnfunktion c Skala für „spannungsführende Leitung“ OBJ_BUCH-1380-004.book Page 6 Wednesday, April 20, 2011 10:12 AMDeutsch | 7 Bosch Power Tools 2 609 140 838 | (20.4.11) d Anzeige Temperaturüberwachung e Batterie-Anzeige f Skala für die Betriebsarten „Metall“ und „Trockenbau“ g Anzeige der Objektart „Nichtmetallobjekt“ h Anzeige der Betriebsart „Trockenbau“ i Anzeige der Objektart „magnetisches Metall“ j Anzeige der Betriebsart „Metall“ k Anzeige der Objektart „nicht magnetisches Metall“ l Anzeige für abgeschalteten Signalton Technische Daten Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08, EN 301489-1:2008-04, EN 300330-1:2010-02, EN 300330-2:2010-02 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 1999/5/EG. Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 01.04.2011 Digitales Ortungsgerät PMD 10 Sachnummer 3 603 F81 000 max. Erfassungstiefe* – Eisenmetalle – Nichteisenmetalle (Kupfer) – stromführende Leitungen 110–230 V (bei angelegter Spannung)** –Holz 100 mm 80 mm 50 mm 25 mm Abschaltautomatik nach ca. 5min Betriebstemperatur –10 °C...+50 °C Lagertemperatur –20 °C...+70 °C Batterie 1x9V6LR61 Betriebsdauer ca.

Gewicht entsprechend EPTA-Procedure 01/2003 289 g *abhängig von Betriebsart, Material und Größe der Objekte sowie Material und Zustand des Untergrundes **geringere Erfassungstiefe bei nicht spannungsführenden Leitungen f Das Messergebnis kann hinsichtlich der Genauigkeit bei ungünstiger Beschaffenheit des Untergrundes schlechter ausfallen. Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Messwerkzeugs, die Handels- bezeichnungen einzelner Messwerkzeuge können variieren. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1380-004.book Page 7 Wednesday, April 20, 2011 10:12 AM8 | Deutsch 2 609 140 838 | (20.4.11) Bosch Power Tools Montage Batterie einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan- Batterien empfohlen. Zum Öffnen des Batteriefachdeckels 3 schieben Sie diesen in Pfeilrichtung vom Batteriefach. Setzen Sie die mitgelieferte Batterie ein. Achten Sie dabei auf die rich- tige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs. Die Batterie-Anzeige e zeigt immer den aktuellen Batteriestatus an: – Batterie ist voll geladen – Batterie hat 2/3 Kapazität oder weniger – Batterie hat 1/3 Kapazität oder weniger – Batterie bitte wechseln f Nehmen Sie die Batterie aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterie kann bei längerer Lagerung korrodieren oder sich selbst entladen. Betrieb f Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrah- lung. f Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Tem- peraturschwankungen aus. Lassen Sie es bei größeren Temperatur- schwankungen erst austemperieren, bevor Sie es einschalten. Bei extre- men Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs und die Anzeige im Display beeinträchtigt werden. f Das Benutzen oder der Betrieb von Sendeanlagen, wie z.B. WLAN, UMTS, Flugradar, Sendemasten oder Mikrowellen, in der näheren Umge- bung kann die Messfunktion beeinflussen. Inbetriebnahme Ein-/Ausschalten f Stellen Sie vor dem Einschalten des Messwerkzeugs sicher, dass der Sensorbereich 11 nicht feucht ist. Reiben Sie das Messwerkzeug gegebe- nenfalls mit einem Tuch trocken. f War das Messwerkzeug einem starken Temperaturwechsel ausgesetzt, dann lassen Sie es vor dem Einschalten austemperieren. Zum Einschalten des Messwerkzeugs drücken Sie die Ein-Aus-Taste 5. Zum Ausschalten des Messwerkzeugs drücken Sie erneut die Ein-Aus-Taste 5. Wird ca. 5 min lang keine Taste am Messwerkzeug gedrückt und werden keine Objekte detektiert, dann schaltet sich das Messwerkzeug zur Schonung der Batterie automatisch ab. Displaybeleuchtung ein-/ausschalten Mit der Taste Displaybeleuchtung 2 können Sie die Displaybeleuchtung ein- und ausschalten. Signalton ein-/ausschalten Mit der Taste Signalton 4 können Sie den Signalton ein- und ausschalten. Bei ab- geschaltetem Signalton erscheint im Display die Anzeige l. Funktionsweise (siehe Bild A) Mit dem Messwerkzeug wird der Untergrund des Sensorbereiches 11 in Mess- richtung z bis zur max. Erfassungstiefe (siehe „Technische Daten“) überprüft. Erkannt werden Objekte, die sich vom Material der Wand unterscheiden. Bewegen Sie das Messwerkzeug stets geradlinig mit leichtem Druck über den Untergrund, ohne es abzuheben oder den Anpressdruck zu verändern. OBJ_BUCH-1380-004.book Page 8 Wednesday, April 20, 2011 10:12 AMDeutsch | 9 Bosch Power Tools 2 609 140 838 | (20.4.11) Während der Messung müssen die Gleiter 10 immer Kontakt zum Untergrund haben. Messvorgang Setzen Sie das Messwerkzeug auf die zu untersuchende Oberfläche auf und be- wegen Sie es in Richtung der x- und y-Achse. Nähert sich das Messwerkzeug ei- nem Objekt, dann nimmt der Ausschlag in der Skala f zu und der Ring 9 leuchtet gelb, entfernt es sich von dem Objekt, dann nimmt der Ausschlag ab. Über der Mitte eines Objektes zeigt die Skala f den maximalen Ausschlag; der Ring 9 leuchtet rot und es ertönt ein Signalton. Bei kleinen oder tief liegenden Objekten kann der Ring 9 weiterhin gelb leuchten und der Signalton ausbleiben. f Breitere Objekte werden nicht in der gesamten Breite durch den Leuchtring bzw. den Signalton angezeigt. Um das Objekt genauer zu lokalisieren, bewegen Sie das Messwerkzeug wieder- holt (3x) über dem Objekt hin und her. Breitere Objekte im Untergrund sind durch einen andauernden, hohen Aus- schlag der Skala f erkennbar. Der Ring 9 leuchtet gelb. Die Dauer des hohen Aus- schlags entspricht in etwa der Objektbreite. Werden sehr kleine oder tief liegende Objekte gesucht und die Skala f schlägt nur gering aus, bewegen Sie das Messwerkzeug wiederholt waagrecht (x-Achse) und senkrecht (y-Achse) über das Objekt. f Bevor Sie in die Wand bohren, sägen oder fräsen, sollten Sie sich noch durch andere Informationsquellen vor Gefahren sichern. Da die Mess- ergebnisse durch Umgebungseinflüsse oder die Wandbeschaffenheit beein- flusst werden können, kann Gefahr bestehen, obwohl die Anzeige kein Objekt im Sensorbereich anzeigt (es ertönt kein Signalton und der Leuchtring 9 leuchtet grün). Betriebsarten Durch die Auswahl der Betriebsart erzielen Sie bestmögliche Messergebnisse. Die maximale Erfassungstiefe für Metallobjekte erreichen Sie in der Betriebsart „Metall“. Die maximale Erfassungstiefe für nicht metallische Objekte erreichen Sie in der Betriebsart „Trockenbau“. Spannungsführende Leitungen werden in jeder Betriebsart erkannt. Trockenbau Die Betriebsart „Trockenbau“ ist geeignet, um Holz- und Metallobjekte sowie spannungsführende Leitungen in Trockenbauwänden zu finden. Drücken Sie die Taste 1, um die Betriebsart „Trockenbau“ zu aktivieren. Die An- zeige h leuchtet auf. Sobald Sie das Messwerkzeug auf den zu untersuchenden Un- tergrund aufsetzen, leuchtet der Ring 9 grün und signalisiert Messbereitschaft. In der Betriebsart „Trockenbau“ werden alle Objektarten gefunden und ange- zeigt: – nicht metallisch, z.B. Holzbalken – magnetisch, z.B. Armierungseisen – nicht magnetisch, aber metallisch, z.B. Kupferrohr – spannungsführend, z.B. Stromleitung Hinweise: In der Betriebsart „Trockenbau“ werden neben Holz- und Metall- objekten sowie spannungsführenden Leitungen auch andere Objekte, z.B. was- sergefüllte Kunststoffrohre angezeigt. Im Display 7 erscheint für diese Objekte die Anzeige g für Nichtmetallobjekte. Nägel und Schrauben im Untergrund können dazu führen, dass ein Holzbalken im Display als Metallobjekt angezeigt wird. Zeigt das Display 7 einen dauerhaften, hohen Ausschlag der Skala f und der Skala c, starten Sie den Messvorgang neu, indem Sie das Messwerkzeug an einer anderen Stelle auf den Untergrund aufsetzen. OBJ_BUCH-1380-004.book Page 9 Wednesday, April 20, 2011 10:12 AM10 | Deutsch 2 609 140 838 | (20.4.11) Bosch Power Tools Signalisiert der Leuchtring 9 beim Aufsetzen auf den zu untersuchenden Unter- grund keine Messbereitschaft, kann das Messwerkzeug den Untergrund nicht richtig erkennen. – Drücken Sie so lange auf die Taste 1, bis der Leuchtring grün leuchtet. – Wenn Sie anschließend einen neuen Messvorgang starten und das Messwerk- zeug auf eine andere Wand aufsetzen, müssen Sie kurz die Taste 1 drücken. – In seltenen Fällen kann das Messwerkzeug den Untergrund nicht erkennen, weil die Seite mit dem Sensorbereich 11 und dem Typenschild 12 ver- schmutzt ist. Säubern Sie das Messwerkzeug mit einem trockenen, weichen Tuch und starten Sie den Messvorgang neu. Erscheint in der Betriebsart „Trockenbau“ an einer Messposition abwechselnd die Anzeige k (nicht magnetisches Metall) oder i (magnetisches Metall), sollten Sie in die Betriebsart „Metall“ wechseln, die besser geeignet ist, magnetische und nicht magnetische Objekte zu finden und zu unterscheiden. Metall Die Betriebsart „Metall“ ist geeignet, um magnetische und nicht magnetische Objekte sowie spannungsführende Leitungen zu finden (unabhängig von der Wandbeschaffenheit). Drücken Sie die Taste 6, um die Betriebsart „Metall“ zu aktivieren. Der Leuchtring 9 leuchtet grün und die Anzeige j leuchtet auf. Handelt es sich bei dem gefundenen metallischen Objekt um ein magnetisches Metall (z.B. Eisen), so wird im Display 7 das Symbol i angezeigt. Bei nicht mag- netischen Metallen wird das Symbol k angezeigt. Für die Unterscheidung zwi- schen den Metallarten muss sich das Messwerkzeug über dem gefundenen Me- tallobjekt befinden (Ring 9 leuchtet rot). Hinweis: Bei Baustahlmatten und Armierungen im untersuchten Untergrund wird über der gesamten Fläche ein Ausschlag in der Skala f angezeigt. Typischer- weise wird bei Baustahlmatten direkt über den Eisenstäben im Display das Sym- bol i für magnetische Metalle angezeigt, zwischen den Eisenstäben erscheint das Symbol k für nicht magnetische Metalle. Spannungsführende Leitungen suchen Spannungsführende Leitungen werden in jeder Betriebsart angezeigt. Wird eine spannungsführende Leitung gefunden, dann erscheint im Display 7 die Anzeige a und die Skala c schlägt aus. Bewegen Sie das Messwerkzeug wie- derholt über die Fläche, um die spannungsführende Leitung genauer zu lokalisie- ren. Nach mehrmaligem Überfahren kann die spannungsführende Leitung sehr genau angezeigt werden. Ist das Messwerkzeug sehr nahe an der Leitung, dann blinkt der Leuchtring 9 rot und der Signalton ertönt mit schneller Tonfolge. Hinweise: – Spannungsführende Leitungen können leichter gefunden werden, wenn Stromverbraucher (z.B. Leuchten, Geräte) an der gesuchten Leitung ange- schlossen und eingeschaltet werden. – Unter bestimmten Bedingungen (wie z.B. hinter Metalloberflächen oder hinter Oberflächen mit hohem Wassergehalt) können spannungsführen- de Leitungen nicht sicher gefunden werden. Die Signalstärke einer span- nungsführenden Leitung ist abhängig von der Lage der Kabel. Überprüfen Sie daher durch weitere Messungen in der näheren Umgebung oder andere Infor- mationsquellen, ob eine spannungsführende Leitung vorhanden ist. – Nicht spannungsführende Leitungen können Sie als Metallobjekte in der Be- triebsart „Metall“ finden. Litzenkabel werden dabei nicht angezeigt (im Ge- gensatz zu Vollmaterialkabeln). – Statische Elektrizität kann dazu führen, dass Ihnen Leitungen unpräzise, z.B. über einen großen Bereich, angezeigt werden. Um die Anzeige zu verbessern, legen Sie Ihre freie Hand neben dem Messwerkzeug flach auf die Wand, um die statische Elektrizität abzubauen. OBJ_BUCH-1380-004.book Page 10 Wednesday, April 20, 2011 10:12 AMDeutsch | 11 Bosch Power Tools 2 609 140 838 | (20.4.11) Arbeitshinweise f Die Messergebnisse können prinzipbedingt durch bestimmte Umge- bungsbedingungen beeinträchtigt werden. Dazu gehören z.B. die Nähe von Geräten, die starke magnetische oder elektromagnetische Felder er- zeugen, Nässe, metallhaltige Baumaterialien, alukaschierte Dämmstoffe sowie leitfähige Tapeten oder Fliesen. Beachten Sie deshalb vor dem Boh- ren, Sägen oder Fräsen in Wände, Decken oder Böden auch andere Informa- tionsquellen (z.B. Baupläne). Objekte markieren Sie können gefundene Objekte bei Bedarf markieren. Messen Sie wie gewohnt. Haben Sie die Grenzen oder die Mitte eines Objektes gefunden, dann markieren Sie die gesuchte Stelle durch die Markierungsöffnung 8. Temperaturüberwachung Das Messwerkzeug ist mit einer Temperaturüberwachung ausgestattet, da eine exakte Messung nur möglich ist, solange die Temperatur im Innern des Mess- werkzeugs konstant bleibt. Leuchtet die Anzeige Temperaturüberwachung d auf, befindet sich das Mess- werkzeug außerhalb der Betriebstemperatur oder war starken Temperatur- schwankungen ausgesetzt. Schalten Sie das Messwerkzeug aus und lassen Sie es erst austemperieren, bevor Sie es wieder einschalten. Warnfunktion Leuchtet im Display die Anzeige b auf, müssen Sie die Messung neu starten. Neh- men Sie das Messwerkzeug von der Wand und setzen Sie es an anderer Stelle auf den Untergrund. Blinkt im Display 7 die Anzeige b, senden Sie das Messwerkzeug in der mitgelie- ferten Schutztasche an eine autorisierte Kundendienststelle. Nachkalibrieren Schlägt in der Betriebsart „Metall“ die Skala f dauerhaft aus, obwohl sich kein Objekt aus Metall in der Nähe des Messwerkzeugs befindet, kann das Messwerk- zeug manuell nachkalibriert werden. – Schalten Sie das Messwerkzeug aus. – Entfernen Sie alle Objekte aus der Nähe des Messwerkzeugs, die angezeigt werden könnten, auch Armbanduhr oder Ringe aus Metall, und halten Sie das Messwerkzeug in die Luft. Achten Sie darauf, dass die Batterie-Anzeige e noch mindestens 1/3 Kapazi- tät anzeigt: Halten Sie das Messwerkzeug so, dass das Typenschild 12 zum Boden zeigt. Vermeiden Sie helle Lichtquellen oder direkte Sonneneinstrahlung auf den Bereich 11 und 12, ohne diesen Bereich abzudecken. – Drücken Sie gleichzeitig die Tasten 5 und 4 und halten Sie beide Tasten so lange gedrückt, bis der Leuchtring 9 rot leuchtet. Lassen Sie dann beide Tas- ten los. – Verlief die Kalibrierung erfolgreich, startet das Messwerkzeug nach einigen Sekunden automatisch und ist wieder betriebsbereit. Hinweis: Startet das Messwerkzeug nicht automatisch, wiederholen Sie das Nachkalibrieren. Sollte das Messwerkzeug dennoch nicht starten, senden Sie es bitte in der mitgelieferten Schutztasche an eine autorisierte Kundendienststelle. Wartung und Service Wartung und Reinigung f Überprüfen Sie das Messwerkzeug vor jedem Gebrauch. Bei sichtbaren Beschädigungen oder losen Teilen im Innern des Messwerkzeugs ist die sichere Funktion nicht mehr gewährleistet. OBJ_BUCH-1380-004.book Page 11 Wednesday, April 20, 2011 10:12 AM12 | Deutsch 2 609 140 838 | (20.4.11) Bosch Power Tools Halten Sie das Messwerkzeug stets sauber und trocken, um gut und sicher zu arbeiten. Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten. Wischen Sie Verschmutzungen mit einem trockenen, weichen Tuch ab. Verwen- den Sie keine Reinigungs- oder Lösemittel. Um die Messfunktion nicht zu beeinflussen, dürfen im Sensorbereich 11 auf der Vorder- und Rückseite des Messwerkzeugs keine Aufkleber oder Schilder, insbe- sondere keine Schilder aus Metall, angebracht werden. Entfernen Sie nicht die Gleiter 10 auf der Rückseite des Messwerkzeugs. Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren ein- mal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Öffnen Sie das Messwerkzeug nicht selbst. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Messwerkzeugs an. Lagern und transportieren Sie das Messwerkzeug nur in der mitgelieferten Schutztasche. Senden Sie im Reparaturfall das Messwerkzeug in der Schutztasche 13 ein. Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwen- dung und Einstellung von Produkten und Zubehören. www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker. www.ewbc.de, der Informations-Pool für Handwerk und Ausbildung. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10* Fax: +49 (1805) 70 74 11* (*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 (Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Österreich Tel.: +43 (01) 7 97 22 20 10 Fax: +43 (01) 7 97 22 20 11 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com OBJ_BUCH-1380-004.book Page 12 Wednesday, April 20, 2011 10:12 AMEnglish | 13 Bosch Power Tools 2 609 140 838 | (20.4.11) Entsorgung Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2002/96/EG müssen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäi- schen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerech- ten Wiederverwendung zugeführt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Änderungen vorbehalten. English Safety Notes Read and observe all instructions. SAVE THESE INSTRUC- TIONS FOR FUTURE REFERENCE. f Have the measuring tool repaired only through qualified specialists us- ing original spare parts. This ensures that the safety of the measuring tool is maintained. f Do not operate the measuring tool in explosive environments, such as in the presence of flammable liquids, gases or dusts. Sparks can be created in the measuring tool which may ignite the dust or fumes. f For technological reasons, the measuring tool cannot ensure 100 % cer- tainty. To rule out hazards, safeguard yourself each time before drilling, sawing or routing in walls, ceilings or floors by means of other informa- tion sources, such as building plans, pictures from the construction phase, etc. Environmental influences, such as humidity or closeness to elec- trical devices, can influence the accuracy of the measuring tool. Surface qual- ity and condition of the walls (e.g., moisture, metallic building materials, con- ductive wallpaper, insulation materials, tiles) as well as the amount, type, size and position of the objects can lead to faulty measuring results. Product Description and Specifications Intended Use The measuring tool is intended for the detection of metals (ferrous and non-fer- rous metals, e.g., rebar), joists and “live” wires/conductors in walls, ceilings and floors. OBJ_BUCH-1380-004.book Page 13 Wednesday, April 20, 2011 10:12 AM14 | English 2 609 140 838 | (20.4.11) Bosch Power Tools Product Features The numbering of the product features shown refers to the illustration of the measuring tool on the graphic page. 1 Button for operation mode “Drywall” 2 Display-illumination button 3 Battery lid 4 Audio signal button 5 On/Off button 6 Button for operation mode “Metal” 7 Display 8 Marking hole 9 Illuminated ring 10 Contact pads 11 Sensor area 12 Type plate 13 Protective pouch The accessories illustrated or described are not included as standard delivery. Display Elements a Indication of the object type “Live conductor” b Warning-function indicator c Measuring indicator of “Live conductor” d Temperature control indicator e Battery indicator f Measuring indicator for operation modes “Metal” and “Drywall” g Indication of the object type “Non-metal object” h Operating-mode indication “Drywall” i Indication of the object type “Magnetic metal” j Operating-mode indication “Metal” k Indication of the object type “Non-magnetic metal” l Switched-off audio signal indicator Technical Data Digital Detector PMD 10 Article number 3 603 F81 000 Maximum scanning depth* – Ferrous metals – Non-ferrous metals (copper) – Live conductors 110–230 V (voltage applied)** – Wood 100 mm 80 mm 50 mm 25 mm Automatic switch-off after approx. 5min Operating temperature –10 °C...+50 °C Storage temperature –20 °C...+70 °C Battery 1x9V6LR61 Operating life time, approx.
