BEDIENUNGSANLEITUNG DTA 252 EINHELL

DTA 25/2 Art.-Nr.: 41.377.55 I.-Nr.: 11051

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

5. Vor Inbetriebnahme

7. Reinigung, Wartung und Ersatzteilbestellung

8. Entsorgung und Wiederverwertung

10. Von der Garantie ausgeschlossen sind:

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Nicht auf Gerüsten oder Leitern benutzen. Anl_DTA_25_2_SPK7.indb 5Anl_DTA_25_2_SPK7.indb 5 24.11.2016 13:14:0524.11.2016 13:14:05D

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Schützen Sie sich und Ihre Umwelt durch geeig- nete Vorsichtsmaßnahmen vor Unfallgefahren.

Tacker nicht zweckentfremden.

Druckluftwerkzeuge vor Kindern sichern.

Nur ausgeruht und konzentriert zu Werke gehen.

Druckluftanschluss nur über eine Schnellver- schlusskupplung ausführen.

Eintreibgeräte dürfen nur an Leitungen an- geschlossen werden, bei denen der maximal zulässige Druck des Gerätes um nicht mehr als 10% überschritten werden kann. Bei höheren Drücken muss ein Druckregelven- til (Druckminderer) mit nachgeschaltetem Druckbegrenzungsventil in die Druckluftlei- tung eingebaut werden.

Arbeitsdruckeinstellung muss über einen Druckminderer erfolgen.

Betreiben Sie druckluftbetriebene Eintreibge- räte nur mit dem für den jeweiligen Arbeits- gang erforderlichen Druck, um unnötig hohe Geräuschpegel, erhöhten Verschleiß und da- durch entstehende Störungen zu vermeiden.

Als Energiequelle keinen Sauerstoff oder brennbare Gase verwenden. Es besteht Feu- er- und Explosionsgefahr.

or Störungsbeseitigung und Wartungsarbei- ten Gerät von der Druckluftquelle trennen.

Nur Original-Ersatzteile verwenden. Instand- setzungsarbeiten dürfen nur durch vom Hersteller Beauftragte oder durch andere Sachkundige unter Beachtung der in der Be- triebsanleitung enthaltenen Angaben durch- geführt werden.

Tragen Sie beim Arbeiten mit dem Tacker die erforderliche Schutzkleidung, insbesondere Schutzbrille und Schutzhandschuhe.

Höchstluftdruck 8 bar nicht überschreiten

Den angeschlossenen und geladenen Nagler nicht auf Personen richten.

Keine Schutz-Kontaktvorrichtungen entfer- nen.

Geladenes Gerät nicht unbeaufsichtigt las- sen.

Keine defekten Geräte verwenden.

Nur Klammern/Nägel wie in den technischen Daten angegeben verwenden.

Gerät muss nach dem Abkoppeln drucklos sein.

Gerät nie ohne Klammern/Nägel benutzen.

Richten Sie ein betriebsbereites Eintreibgerät niemals direkt gegen sich selbst oder auf an- dere Personen.

Halten Sie das Eintreibgerät beim Arbeiten so, dass Kopf und Körper bei einem mög- lichen Rückstoß infolge einer Störung der Energieversorgung oder von harten Stellen im Werkstück nicht verletzt werden können.

Lösen Sie das Eintreibgerät niemals in den freien Raum aus. Sie vermeiden dadurch Ge- fährdung durch freifliegende Eintreibgegen- stände und Überbeanspruchung des Gerätes.

Zum Transportieren ist das Eintreibgerät vom Druckluftnetz zu trennen, insbesondere wenn Sie Leitern benutzen oder sich in ungewohn- ter Körperhaltung bewegen.

Tragen Sie am Arbeitsplatz das Eintreibgerät nur am Griff und mit nicht betätigtem Auslö- ser.

Achten Sie auf die Arbeitsplatzverhältnisse. Eintreibgegenstände können eventuell dünne Werkstücke durchschlagen oder beim Arbei- ten an Ecken und Kanten von Werkstücken abgleiten und dabei Personen gefährden.

erwenden Sie für Ihren persönlichen Schutz geeignete Körperschutzmittel, wie z.B. Ge- hör- und Augenschutz.

Vor jeder Inbetriebnahme ist die ordnungsge- mäße Funktion der Auslösesicherung zu Prü- fen. Das Gerät darf nur in Betrieb genommen werden, wenn die Vorrichtung einwandfrei Anl_DTA_25_2_SPK7.indb 6Anl_DTA_25_2_SPK7.indb 6 24.11.2016 13:14:0524.11.2016 13:14:05D

funktioniert. Das Gerät ist nicht geeignet für folgende Arbeiten:

Wenn das Wechseln von einer Eintreibstelle zur anderen über Gerüste, Treppen, Leitern oder leiterähnlichen Konstruktionen, wie z.B. Dachlattungen, erfolgt.

Das Schließen von Kisten oder Verschlägen.

Beim Anbringen von Transportsicherungen z.B. auf Fahrzeugen und Waggons. Bewahren Sie die Sicherheitshinweise gut auf. Restrisiken Auch wenn Sie dieses Werkzeug vorschriftsmä- ßig bedienen, bleiben immer Restrisiken beste- hen. Folgende Gefahren können im Zusammen- hang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten:

2. Verletzungsgefahr durch Eintreibgegenstän-

3. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

4. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät nicht ordnungsgemäß geführt und gewartet wird.

2. Gerätebeschreibung und

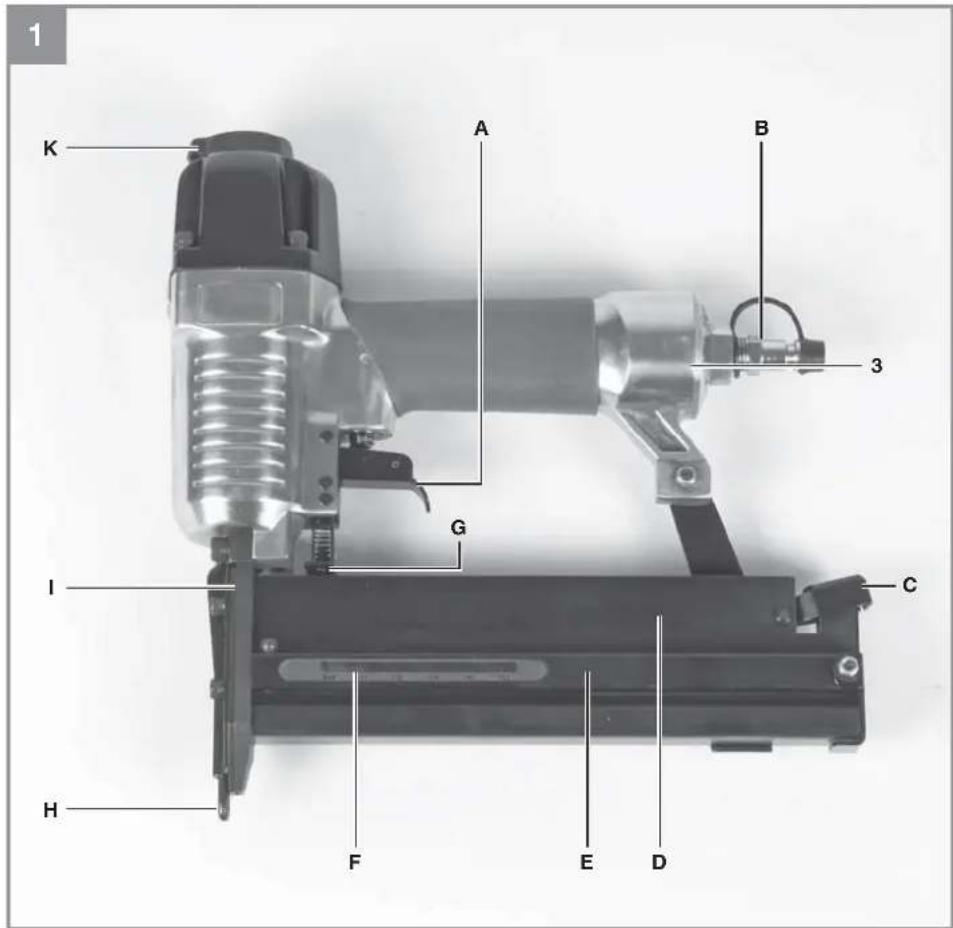

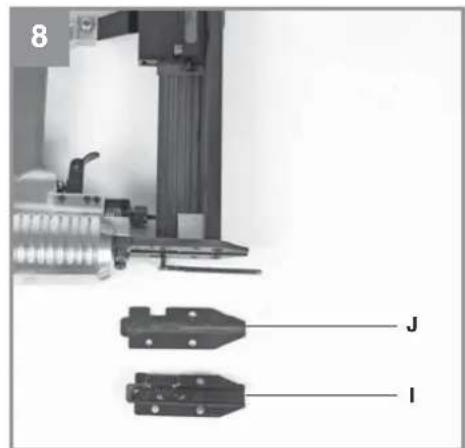

2.1 Gerätebeschreibung (Bild 1/8)

A Abzugshebel B Druckluftanschluss C Magazinhebel D Magazinabdeckung E Magazin F Füllstandsanzeige G Tiefeneinstellung H Auslösesicherung I Abdeckplatte außen J Abdeckplatte innen K Drehbarer Luftablass

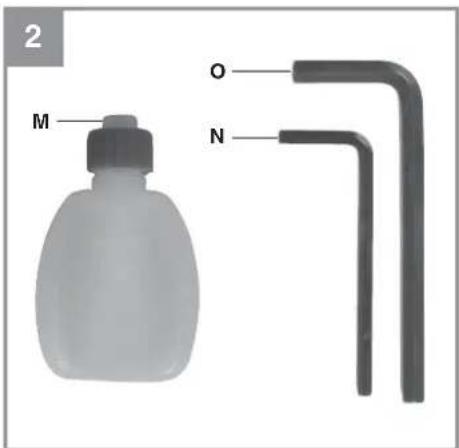

2.2 Lieferumfang (Bild 2)

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Der Tacker ist ein druckluftbetriebenes Werkzeug für den vielseitigen Einsatz. Dieses Gerät dient zum Eintreiben von Versen- knägeln und Klammern in Holz und ähnlichen Materialien. Es dürfen nur die Nägel bzw. Klam- mern verwendet werden, die unter dem Punkt “Technische Daten” erklärt sind bzw. auf dem Hinweisschild am Magazin abgebildet sind. An- dere Eintreibgegenstände dürfen nicht verwendet werden. Ebenso ist eine Verwendung auf harten Werkstoff en wie Stein, Metall usw. nicht zulässig. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- Anl_DTA_25_2_SPK7.indb 7Anl_DTA_25_2_SPK7.indb 7 24.11.2016 13:14:0524.11.2016 13:14:05D

mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Reparaturen und Service nur von autorisierten Fachwerkstätten ausführen lassen. Beachten Sie! Zu geringe Schlauch-Innendurchmesser und zu lange Schlauchleitung führen zu Leistungsverlust am Gerät.

max. zulässiger Arbeitsdruck .................... 8,3 bar empfohlener Druckbereich ........................ 6,3 bar Luftverbrauch ............................ ca. 0,66 l/Schuss Klammer Breite ........................................ 5,7 mm Klammer Länge ..................................13 - 40 mm Nagellänge .........................................10 - 50 mm empfohlener Schlauchdurchmesser ........Ø 9 mm Gewicht ................................................. ca. 1,5 kg Gefahr! Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden ent- sprechend EN 12549, EN ISO 4871 ermittelt. Schalldruckpegel L

........................................ 2,5 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust be- wirken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend ISO 8662-11-1999, EN 12096. Schwingungsemissionswert a

Unsicherheit K = 26,8 % Diese Werte der Geräuschemission sind geräte- bezogene Kennwerte und geben nicht die Geräu- schentwicklung am Verwendungsort wieder. Die Geräuschentwicklung am Verwendungsort hängt z. B. von der Arbeitsumgebung, dem Werkstück, der Werkstückaufl age und der Zahl der Eintreib- vorgänge ab. Der angebene Wert der Vibration ist ein gerätebe- zogener Kennwert und stellt nicht die Einwirkung auf das Hand-Arm-System bei der Anwendung des Gerätes dar. Eine Einwirkung auf das Hand- Arm-System bei der Anwendung des Gerätes hängt z. B. von der Greifkraft, der Anpresskraft, der Arbeitsrichtung, dem eingestellten Luftdruck, dem Werkstück, der Werkstückaufl age ab. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Tragen Sie Handschuhe. Vorsicht! Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird. Druckluftqualität: Gereinigt und ölvernebelt. Luftversorgung: Über eine Wartungseinheit mit Filterdruckmin- derer und Nebelöler an eine Druckluftquelle anschließen. Anl_DTA_25_2_SPK7.indb 8Anl_DTA_25_2_SPK7.indb 8 24.11.2016 13:14:0524.11.2016 13:14:05D

Empfohlene Leistungsgröße des Kompressors: Kompressor mit ca. 250 l/min, das entspricht ei- ner Motorleistung von ca. 2,2 kW Beachten Sie: Tragen Sie beim Arbeiten mit dem Tacker die erforderliche Schutzkleidung, insbesondere Schutzbrille. Beachten Sie die Sicherheitsbestimmungen.

5. Vor Inbetriebnahme

Prüfen Sie vor jedem Arbeitsbeginn die ein- wandfreie Funktion der Auslösesicherung sowie den festen Sitz aller Schrauben und Muttern.

Führen Sie keine Manipulationen am Eintreib- gerät durch.

Demontieren oder blockieren Sie keine Teile des Eintreibgerätes, wie z. B. eine Auslösesi- cherung.

Führen Sie keine “Notreparaturen” mit unge- eigneten Mitteln durch.

Das Eintreibgerät ist regelmäßig und sach- gerecht nach Angaben des Herstellers zu warten.

Vermeiden Sie jegliche Schwächung und Be- schädigung des Gerätes, z. B. durch a) Einschlagen oder Eingravieren, b) vom Hersteller nicht zugelassene Umbau- maßnahmen, c) Führen an Schablonen, die aus hartem Mate- rial, z. B. Stahl, gefertigt sind, d) Schieben über den Fußboden, e) Handhabung als Hammer, f) jede Art von Gewalteinwirkung.

5.1 Kontrolle der Auslösesicherung

Überprüfen Sie die Auslösesicherung (Abb. 1/Pos. H) vor jeder Benutzung. Die Auslö- sesicherung muss sich frei bewegen ohne zu ha- cken. Die Feder der Auslösesicherung, muss die Auslösesicherung zur gelösten Ausgangsposition zurückbringen. Verwenden Sie das Gerät niemals, wenn die Auslösesicherung nicht funktioniert.

1. Trennen Sie das Gerät von der Luftzufuhr.

2. Entfernen Sie das Eintreibemittel aus dem

Magazin (Abb. 1/Pos. E).

3. Kontrollieren Sie nun, dass der Auslöser und

die Auslösesicherung sich frei auf und ab be- wegen lassen.

4. Verbinden Sie das Gerät mit der Luftzufuhr.

5. Drücken Sie die Auslösesicherung gegen das

Werkstück ohne den Auslöser zu drücken. Das Gerät darf nicht arbeiten. Verwenden Sie das Gerät nicht, wenn es arbeitet, ohne dass der Auslöser gedrückt wird. Verletzungsge- fahr!

6. Entfernen Sie das Gerät vom Werkstück. Die

Auslösesicherung muss zur gelösten Aus- gangsposition zurückkehren. Drücken Sie den Auslöser. Das Gerät darf nicht arbeiten. Verwenden Sie das Gerät nicht wenn es ar- beitet. Verletzungsgefahr!

7. Betätigen Sie den Auslöser und drücken Sie

die Auslösesicherung gegen das Werkstück. Das Gerät arbeitet.

8. Drücken Sie die Auslösesicherung gegen das

Werkstück und betätigen Sie den Auslöser, das Gerät arbeitet.

5.2 Laden von Klammern und Nägeln

Zum Füllen des Magazins (Abb. 1/Pos. E) das Gerät so halten, dass die Mündung weder auf den eigenen Körper noch auf eine andere Personen gerichtet ist.

Um das Magazin zu füllen, drücken Sie auf den Magazinhebel (Abb. 1 / Pos. C) und zie- hen die Magazinabdeckung (Abb.1 / Pos. D) nach hinten, bis zum Anschlag.

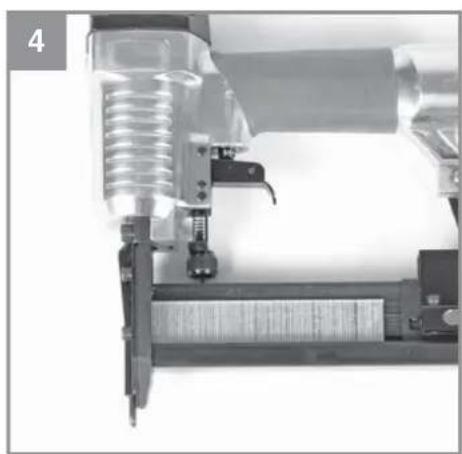

Legen Sie die Klammern, wie in (Abb. 3), oder die Nägel, wie in (Abb. 4), gezeigt ein.

Legen Sie nicht mehr als eine komplette Klammernstange / Nagelstange ein, ansons- ten wäre das Magazin überfüllt und kann nicht mehr verschlossen werden. Schieben Sie die Magazinabdeckung nun wieder nach vorne, bis diese einrastet.

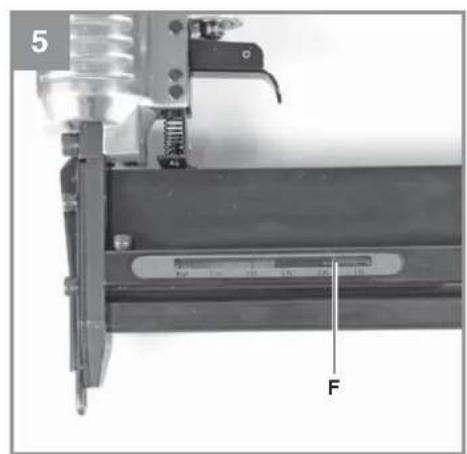

Die Füllstandsanzeige (Abb. 5 / Pos. F) zeigt die Anzahl der geladenen

Klammern / Nägel an, wenn weniger als 50 Stück geladen sind.

6.1 Bedienung/Arbeitsdruck

Schließen Sie den Druckluft-Tacker/-Nagler am Druckluftanschluss (Abb.1 / Pos. B) an.

Stellen Sie den drehbaren Luftablass (Abb.1 / Pos. K) wie gewünscht ein.

Schalten Sie vor Inbetriebnahme des Tackers den Kompressor ein und stellen den Arbeits- druck am Druckminderer auf 4 bar ein.

Die Rändelschraube für die Feineinstellung (Abb. 6 / Pos. G) muss sich in etwa der Mit- Anl_DTA_25_2_SPK7.indb 9Anl_DTA_25_2_SPK7.indb 9 24.11.2016 13:14:0524.11.2016 13:14:05D

telstellung zwischen Pos. 1 und 2 befinden. Dazu schrauben Sie die Rändelschraube, von Position 1 ausgehend, drei Umdrehun- gen auf.

Am besten Sie benutzen beim Einstellen des Arbeitsdruckes ein Probewerkstück, welches in Struktur und Materialstärke dem der zu ver- bindenden Werkstücke entspricht.

Setzen Sie nun zum Tackern / Nageln den Druckluft-Tacker/-Nagler auf das Werkstück an. Ziehen Sie den Abzugshebel (Abb. 1/ Pos. A) einmal durch und lassen diesen nach jedem Schuss wieder los.

Ist der Nagel oder die Klammer zu tief einge- schlagen, drehen Sie den Arbeitsdruck am Druckminderer um 0,5 bar zurück.

Ist der Nagel oder die Klammer nicht tief ge- nug eingeschlagen, oder steht über, erhöhen Sie den Arbeitsdruck am Druckminderer um 0,5 bar.

Nun setzen Sie den Tacker/ Nagler erneut an das Probewerkstück an, und lösen aus.

Je nach Ergebnis verändern Sie den Arbeits- druck in 0,5 bar Schritten nach oben oder nach unten, bis die Einschlagtiefe in etwa stimmt. Eine Feineinstellung (Abs. 6.2) führen Sie mit Hilfe der Rändelschraube durch.

Dieses Gerät verfügt ebenfalls über einen Automatikbetrieb. Wenn Sie den Abzugshebel gedrückt lassen, werden beim Aufsetzen des Druckluft-Tacker/-Naglers auf das Werkstück automatisch Klammern / Nägel verschossen.

Um Störungen zu verhindern, achten Sie dar- auf, dass nicht zweimal auf die gleiche Stelle getackert wird. Achtung: Sollte eine Klammer / Nagel im Kolbenschacht stecken bleiben, immer sofort das Gerät drucklos machen (Druckluftzuleitung abnehmen), den Magazinschacht öff nen und dann erst die Ab- deckplatten (Abb. 8 / Pos. I/J) durch Lösen der Schrauben mit dem beiliegenden Inbusschlüssel (Abb. 2 / Pos. N) abnehmen (Abb. 7 / 8). Nun die verklemmten Klammern herausnehmen, eventuell den Schacht reinigen, und in umgekehrter Rei- henfolge wieder verschließen.

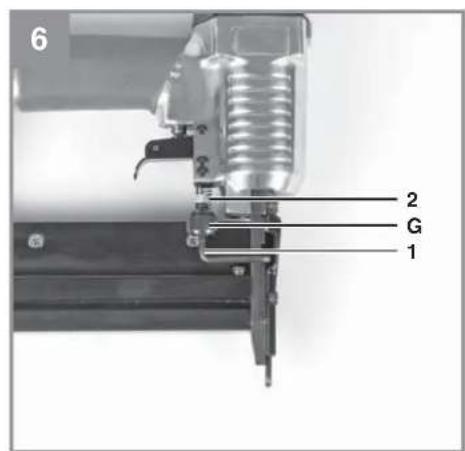

Das Gerät verfügt über eine Tiefeneinstellung (Abb. 6 / Pos. G) in Form einer Rändelschrau- be.

Wird diese nach unten (Abb. 6 / Pos. 1) ge- schraubt, werden die Klammern / Nägel tiefer eingeschossen.

Um die Klammern / Nägel weniger tief ein- zuschießen, muss die Rändelschraube nach oben (Abb. 6 / Pos. 2) geschraubt werden. Achtung: Die Tiefeneinstellung darf, um ein un- gewolltes Auslösen zu verhindern, im Normalbe- trieb nicht per Hand nach hinten gezogen werden.

7. Reinigung, Wartung und

Ersatzteilbestellung Achtung: Trennen Sie das Gerät vom Druckluft- netz bevor Sie Wartungs- und Reinigungsarbeiten durchführen. Die Einhaltung der hier angegebenen Wartungs- hinweise sichert für dieses Qualitätsprodukt eine lange Lebensdauer und einen störungsfreien Betrieb zu. Prüfen Sie vor jedem Arbeitsbeginn den festen Sitz des Magazins (Abb. 1/Pos. E). Reinigen Sie das Gerät gründlich und sofort nach der Arbeit. Für eine dauerhafte einwandfreie Funktion Ihres Tackers ist eine regelmäßige Schmierung Vor- aussetzung. Verwenden Sie hierfür nur spezielles Werkzeugöl. Es gibt zwei Möglichkeiten der Schmierung:

1. über einen Nebelöler

Eine komplette Wartungseinheit beinhaltet einen Nebelöler und ist am Kompressor angebracht.

Ist bei Ihrer Anlage weder eine Wartungseinheit noch ein Leitungsöler vorhanden, so müssen vor jeder Inbetriebnahme des Druckluftwerkzeu- ges 3-5 Tropfen Öl in den Druckluftanschluss gegeben werden. Ist das Druckluftwerkzeug mehrere Tage außer Betrieb, müssen Sie vor dem Einschalten 5-10 Tropfen Öl in den Druckluftan- schluss geben. Lagern Sie Ihr Druckluftwerkzeug nur in trocke- nen Räumen. Anl_DTA_25_2_SPK7.indb 10Anl_DTA_25_2_SPK7.indb 10 24.11.2016 13:14:0524.11.2016 13:14:05D

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages.

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zu- behör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

10. Von der Garantie

ausgeschlossen sind:

Schäden durch unzulässigen Arbeitsdruck.

Schäden durch nicht aufbereitete Druckluft.

Schäden, hervorgerufen durch unsachgemä- ßen Gebrauch oder Fremdeingriff. Anl_DTA_25_2_SPK7.indb 11Anl_DTA_25_2_SPK7.indb 11 24.11.2016 13:14:0624.11.2016 13:14:06D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Druckfedern Verbrauchsmaterial/ Verbrauchsteile* Nägel, Klammern Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_DTA_25_2_SPK7.indb 12Anl_DTA_25_2_SPK7.indb 12 24.11.2016 13:14:0624.11.2016 13:14:06D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan- tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be- schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe- trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu- geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer- den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa- riertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_DTA_25_2_SPK7.indb 13Anl_DTA_25_2_SPK7.indb 13 24.11.2016 13:14:0624.11.2016 13:14:06D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen. Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

Aktuelle Preisauskünfte

Verfügbarkeiten der Ersatzteile

Servicestellen Vorort für Benzingeräte

Defekte Geräte anmelden

Garantieverlängerungen (nur bei bestimmten Geräten)

Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: [e-mail] · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_DTA_25_2_SPK7.indb 14Anl_DTA_25_2_SPK7.indb 14 24.11.2016 13:14:0624.11.2016 13:14:06GB
