BEDIENUNGSANLEITUNG HS 60 E Wolf Garten

1 Netzstecker
2 Ein-/Ausschalter
3 Kabelzugentlastung
4 Lüftungsschlitze
5 Bügel mit Sicherheitschalter
6 Schutzschild
7 Messer
8 Messerköcher

en

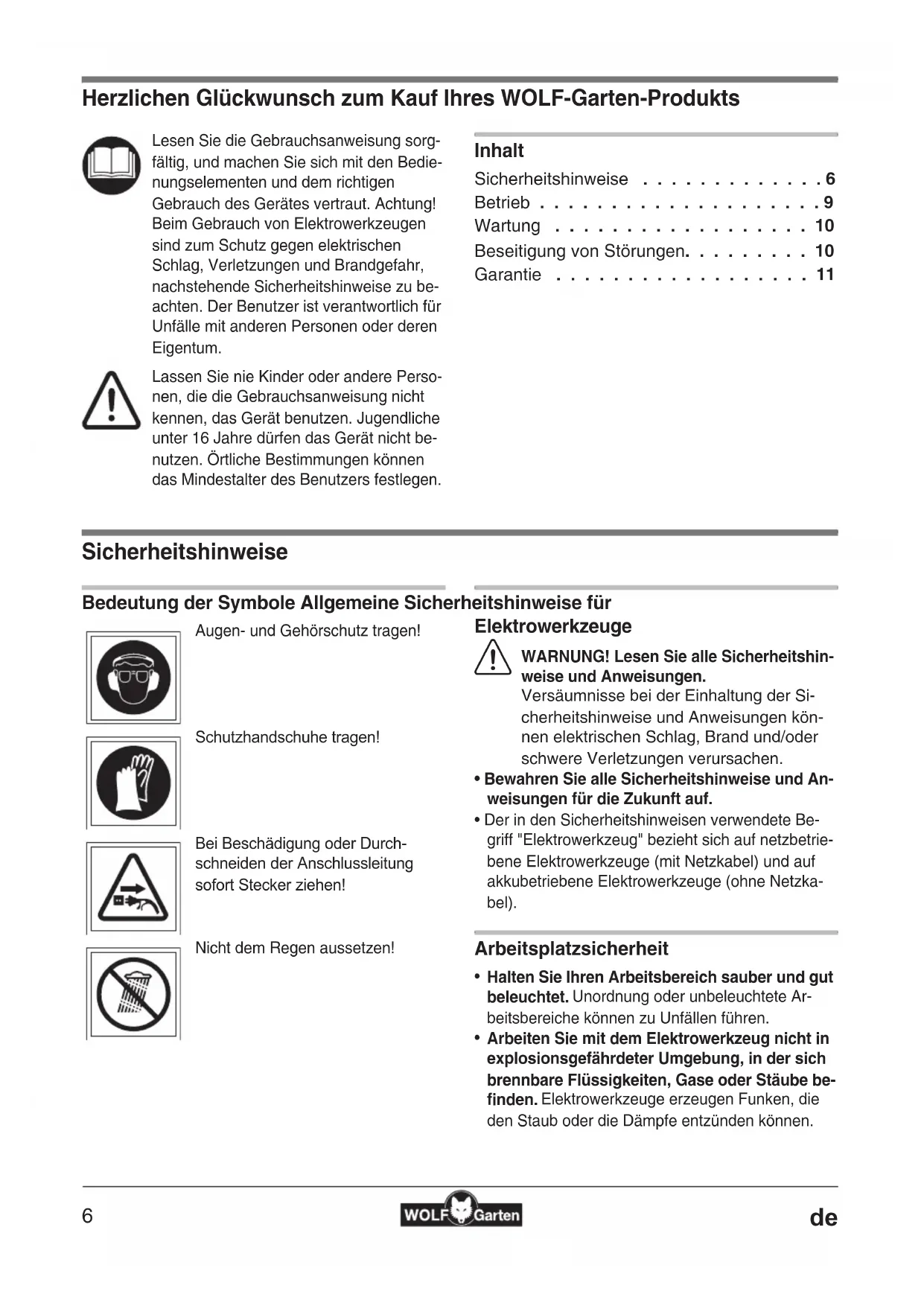

Herzlichen Glückwunsch zum Kauf Ihres WOLF-Garten-Produkt

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Achtung! Beim Gebrauch von Elektrowerkzeugens sind zum Schutz gegen elektrischen Schlag, Verletzungen und Brandgefahr, nachstehende Sicherheitshinweise zu beachten. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum.

Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, das Gerät benutzen. Jugendliche unter 16 Jahre dürfen das Gerät nicht benutzen. Örtliche Bestimmungen konnen das Mindestalter des Benutzers festlegen.

Inhalt

Sicherheitshinweise 6

Betrieb 9

Wartung 10

Beseitigung von Störungen. 10

Garantie 11

Sicherheitshinweise

Bedeutung der Symbole Allgemeine Sicherheitshinweise für

Augen- und Gehorschutz tragen!

Schutzhandschuhe tragen!

Bei Beschädigung oder Durchschnitten der Anschlussleitung sowie Steckerziehen!

Nicht dem Regen aussetzen!

Elektrowerkzeuge

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

• Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
• Der in den Sicherheitschinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.

• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

• Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
• Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
• Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters verminder das Risiko eines elektrischen Schlages.

Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschlieben, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlieben, kann dies zu Unfallen führen.
• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationalen better kontrollieren.
• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

Verwendung und Behandlung des Elektrowerkzeuges

• Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
• Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörerteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
  Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anwei

sungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

• Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Gerätespezifische Sicherheitshinweise

• Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneiden des Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.
• Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewährung der Heckenschere stets die Schutzabdeckung aufziehen. Sorgfälliger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.

• Halten Sie das Kabel vom Schneidbereich fern. Wahrend des Arbeitsvorgangs kann das Kabel im Gebüsch verdeckt sein und versehentlich durchtrennt werden.

• Versuchen Sie niemals eine unvollständige Maschine zu benutzen oder eine, die mit einer nicht genahmigten Änderung versehen ist.

• Wahlen Sie die Arbeitshöhe so, dass das Messer nicht mit dem Boden in Kontakt kommt.
• Beim Blockieren der Messer, z. B. durch dicke Åste usw., muss das Gerät außer Betrieb gesetzt werden:

-Netzstecker abziehen
- Nicht an Schneiden greifen
- Ursache der Blockierung beseitigen.

Kabel

Achtung! Stromschlag durch Kabelscha den

Wenn das Kabel durchtrennt oder beschädigt wird, lost nicht immer die Sicherung aus.

• Kabel nicht berühren, bevor der Netzstecker aus der Steckdose gezogen ist.

• Beschädigtes Kabel komplett austauschen. Es ist verboten, das Kabel mit Isoierband zu flicken.

• Lassen Sie Reparaturen am Kabel nur vom Fachmann durchführren (siehe „Wartung“, Seite 10).

• Anschlusskabel an der Zugentlastung befestigen. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuern setzen.
• Kabel nicht durch Turritze oder Fensterspalten quetschen.
• Schalteinrichtungen)dürfen nicht entfern oder überbrück werden (z. B. Anbinden des Schaltebels am Führungsholm).

• Verwenden Sie ausschließlich Veränderungskabel mit einem Mindest-Querschnitt von 3 × 1,5 ~mm^2 und einer max. Länge von 25 ~m :

• wenn Gummischlauchleitungen, dann nicht leichter als Typ HO 7 RN-F

• wenn PVC-Leitungen, dann nicht leichter als Typ HO5 VV-F (Leitungen diesen Types sind für die ständige Verwendung im Freien nicht geeignet, wie z. B.: unterirdische Verlegung zum Anschluss einer Gartensteckdose, Anschluss einer Teichpumpe oder Lagerung im Freien).
  Die Kabel müssen spritzwassergeschützt sein.

Entsorgung

Elektrogeräte gehören nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Betrieb

Betriebszeiten

• Bitte regionale Vorschriften beachten.
• Erfragen Sie die Betriebszeiten bei ihrer ortlichen Ordnungsbehörde.

Kabel in die Zugentlastung führen A

-itte fuhren Sie das Kabel gemaB Abbildung in die Zugentlastung 1 (verhindert ein unbeabsichtigtes Losen der Steckverbindung).

Anschluss and die Steckdose (230 Volt, 50 Hz)

• Das Gerät nur an Steckdosen anschließen, die mit einer 10-16 Amp. Sicherungträge (oder LS-Schalter Typ B) abgesichert sind.

Hinweis: Fehlerstromschutzeinrichtung

These Schutzeinrichtungen schätzen beim Berühren von beschädigten Leitungen, Isolationsfehlern und in bestimmen Fällen auch beim Beschädigen von unter Spannung stehenden Leitungen vor schweren Verletzungen.

• Wir empfehlen, das Gerät nur an Steckdosen anzuschreiben, die mit einer Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30mA abgesichert sind.
• Für Alt-Installationen gibt es Nachrustsätze. Sprechen Sie mit einer Elektro-Fachkraft

Heckenschere ein-/ausschalten

• Achten Sie auf einen sicheren Stand, weitere wenn Sie über Kopf/howe arbeiten.
• Halten Sie die Messer vom Körperweg.
• Legen Sie das Kabel nie über die Hecke, wo es leicht von den Messern erfasst werden kann.

Motor ein A

1. Halten Sie den Sicherheitsschalter am Bügelgriff 2 gedrückt.
2. Drücken Sie gleichzeitig den Ein-/Ausschalter am Handgriff 3

Motor aus A

• Lassen Sie einen der beiden Schalter los.

Tipps zum Schneiden B C D

• Bitte beachten Sie die Brutzeiten der Vogel!
  Die ideale Form zum Heckenschnitt ist die Trapezform B, welche fur ausreichende Licht- und Luftzufuhr in allen Bereichen der Hecke sorgt.
• Um bei jungen Hecken den Dichtwuchs zu fördern, sollenn neue Triebe nur zur Häfte gekürzt werden.
• Hat die Hecke bereits ihre gewünschte Höhe erreicht, konnen neue Tribe gaz entfernt werden.

• Um eine gleichbleibende Höhe der Hecke zu erzieilen, können Sie eine Richtschnur auf gewünschter Höhe spannen und entlang dieser Linie schneiden.
  Schnittzeiten:

• Laubhecken: Mai/Juni und Oktober (Rückschnitt um ca. 1/3 der Gesamthöhe im Winter vormehmen)
  Nadelholzhecken: April und Oktober

• Koniferen: April und Oktober

Wartung

Allgemein

Achtung! Gegenläufige Messer

Vor allen Wartungs- und Reinigungsrarbeiten:

• Netzsteckerziehen.
• Nicht an laufende Schneiden greifen.

Reinigung

• Reinigen Sie die Heckenschere, insbesondere die Lüftungsschlitze, nach jedem Einsatz mit einem trockenen Tuch bzw. bei starker Verschmutzung mit einer Bürste.

• Sprufen Sie die Messer nach dem Einsatz mit Pflegeöl ein.

• Spritzen Sie die Heckenschere keinesfalls mit Wasser ab.

Lagerung

• Lagern Sie die Heckenschere im mitgelieferten Messerköcher E.
  Lagern Sie die Heckenschere an einem trockenen Ort, außerhalb der Reichweite von Kindern.

Beseitigung von Störungen

Problem Ursache Abhilfe
Messer werden haben也好	• Messer stumpf • WOLF-Garten Service Werkstatt aufsuchen.
	• zuviel Reibung aufgrund fehlender Schmierung
Motor lauft nicht	• Netzspannung feht
	• Kabelschaden: Achtung! Stromschlag durch Ka-belschaden Wenn das Kabel durchtrennt oder beschädigt wird, besteht nicht immer die Sicherung aus. • Kabel nicht berühren, bevor der Netzstecker aus der Steckdose gezogen ist.
Unruhiger Lauf, starkes Vibrierendes Gerätes	• Messer schadhaft • WOLF-Garten Service-Werkstatt aufsuchen.
	• Messer in der Befestigung gelöst • WOLF-Garten Service-Werkstatt aufsuchen.

Im Zweifelsfall immer eine WOLF-Garten Service-Werkstatt aufsuchen.

Heckenschere vor jeder Prüfung oder vor Arbeiten am Messer abstellen und Netzsteckerziehen.

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegeben Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kosten, sofern ein Material- oder Herstellungsehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte an ihren Verkäufe oder die nachstgelegene Niederlassung.
