BEDIENUNGSANLEITUNG CoolMatic CD 30 WAECO

DE 5 Schubfach-Kuhlbox

Montage- und Bedienungsanleitung

EN 18DrawerFridge

PL 163 Lodowka szufladowa

Bittelesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Gerätes an den Nutzer weiter.

Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungs-gemäßigen Gebrauch oder falsche Bedienung verursacht werden.

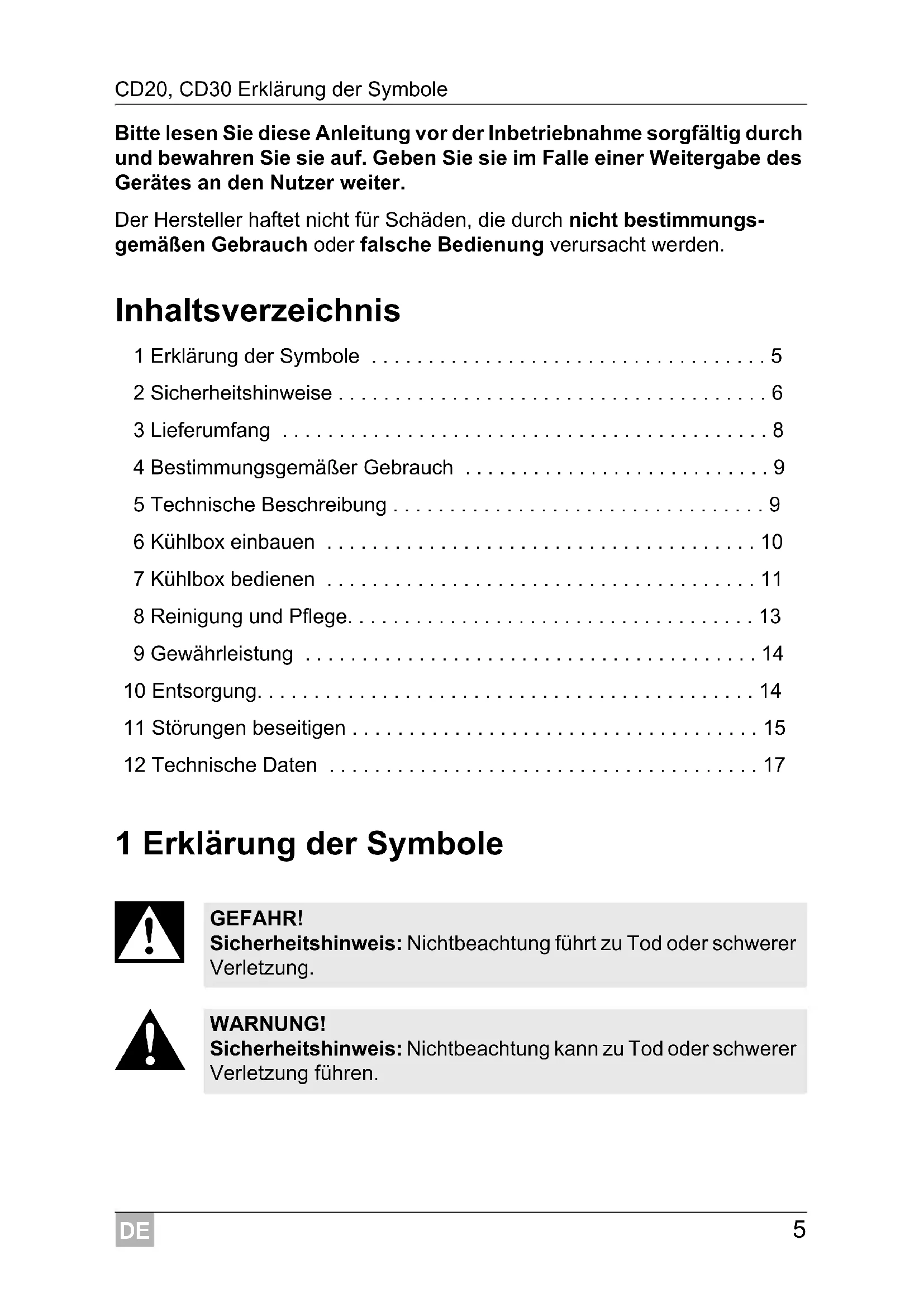

Inhaltsverzeichnis

1 Erklärung der Symbole 5
2 Sicherheitshinweise 6
3 Lieferumfang 8
4 Bestimmungsgemäßer Gebrauch 9
5 Technische Beschreibung 9
6 Kuhlbox einbauen 10
7 Kuhlbox bedieren 11
8 Reinigung und Pflege. 13
9 Gewährleistung 14
10 Entsorgung. 14
11 Störungen beseitigen 15
12 Technische Daten 17

1 Erklärung der Symbole

GEFAHR!

Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung.

WARNING!

Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.

VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.

ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.

HINWEIS
Ergänzende Informationen zur Bedienung des Produktes.

Handlung: Dieses Symbol zeigt Ohnen, dass Sie etwas tun,müssen. Die erforderlichen Handlungen werden Schritt fur Schritt beschreiben.

Dieses Symbol beschreiben das Ergebnis einer Handlung.

Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbildung hin, in thisem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3".

2 Sicherheitshinweise

2.1 Allgemeine Sicherheit

WARNING!

• Wenn das Gerät sichtbare Beschädigungen aufweist, * dürfen Sie es nicht in Betriebnehmen.
• Wenn das Anschlusskabel theses Gerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Reparaturen an thisem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Reinigung und Benutzer-Wartung)dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Kinder)durfen nicht mit dem Gerat spielen.
• Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Verwahren und benutzen Sie das Gerät außerhalb der Reichweite von Kindern unter 8 Jahren.
• Lagern Sie keine explosionsfähigen Stoffe wie z. B. Spruhdosen mit brenbarem Treibgas im Gerät.

VORSICHT!

• Trennen Sie das Gerät vom Netz – vor jeder Reinigung und Pflege – nach jedem Gebrauch
• Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

ACHTUNG!

• Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.
• Schließen Sie das Gerät nur mit dem DC-Anschlusskabel an die DC-Bordsteckdose (z. B. Zigarettenanzünder) im Fahrzeug an.
• Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose.
• Klemmen Sie Ihr Kuhlgerät und andere Verbraucher von der Batterie ab, bevor Sie ein Schnelladegerät anschließen.
• Trennen Sie die Verbindung oder schalten Sie das Kuhlgerät aus, wenn Sie den Motor ausschalten. Sonst kann die Batterie entladen werden.
• Das Kuhlgerät ist nicht geeignet für den Transport atzender oder Lösungsmittelhaltiger Stoffe.

2.2 Sicherheit beim Betrieb des Gerätes

GEFAHR!

• Fassen Sie nie mit bloßen Händen an blanke Leitungen.

VORSICHT!

• Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.

ACHTUNG!

• Benutzen Sie keine elektrischen Geräte innerhalb des Kühler-gerätes, außer wenn diese Geräte vom Hersteller davon empfohlen werden.
• Stellen Sie das Gerät nicht in der Höhe von offenen Flammenden oder anderen Wärmequellen (Heizung, starke Sonnen-Einstrahlung, Gasöfen usw.) ab.
• Überhitzungsgefahr!

Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Sorgen Sie damit, dass das Gerät in ausreichendem Abstand zu Wänden oder Gegenständen stehen, sodass die Luft zirkulieren kann.

• Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden.
• Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.
• Tauchen Sie das Gerät nie in Wasser.
  Schützen Sie das Gerät und die Kabel vor Hitze und Nasse.
  Furden Betrieb im LKW:

Leeren Sie die Kuhlbox und schalten Sie das Gerät aus (siehe Kapitel „Kuhlbox ausschalten" auf Seite 12), bevor das Fahrerhaus gekippt wird.

3 L i e f e r u m

Menge Bezeichnung

1 Schubfach-Kuhlbox
4 Befestigungswinkel
1 Einbau- und Bedienungsanleitung

4 Bestimmungsgemäßer Gebrauch

Die Schubfach-Kuhlboxen CD20 und CD30 sind für den mobilen Einsatz in LKW, Boot oder Caravan geeignet und ist für eine Dauer-Krangung von maximal 30^ ausgelegt.

Eine optimale Kühlleistung ist gewährleistet bei Umgebungstemperaturen zwischen +16^ und +32^ sowie bei einer Luftfeuchtigkeit von hochstens 90% .

HINWEIS

Bevor Sie das Kuhlgerät extremen Beanspruchungen aussetzen, sollen den Sie sich mit dem Hersteller in Verbindung setzen.

VORSICHT! Gesundheitsgefahr!

• Prufen Sieitte, ob die Kuhlleistung des Gerates den Anforderungen der Lebensmittel oder Medikamente entspricht, die Sie kühlen wollen.
• Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

5 Technische Beschreibung

Die Kuhlgeräte können Waren in einem Temperaturbereich von 0^ bis +15^ (CD20) bzw. -2^ bis +12^ (CD30) abkühlen bzw. kuhl halten.

Die Kuhlbox ist mit einem Batteriewächter ausgestattet, der den Kompressor aus- und wieder einschaltet und damit Batterie und Kompressor vor Schaden schützt. Die Ein- und Ausschaltpunkte, gemessen an den Anschlussklemmen des Kompressors, sind im Kapitel „Technische Daten" auf Seite 17 aufgeführrt.

5.1 Bedienelemente

Nr. in Abb. 3, Seite 4

Erklärung

1 Thermostat

6 Kuhlbox einbauen

ACHTUNG!

• Achten Sie darauf, dass das Plus-Kabel am Plus- und das Minus-Kabel am Minus-Pol angeschlossen werden.
• Stellen Sie bei der Wahl des Einbauortes sicher, dass die vom Verflüssiger erwärmtte Luft gut abziehen kann.

HINWEIS

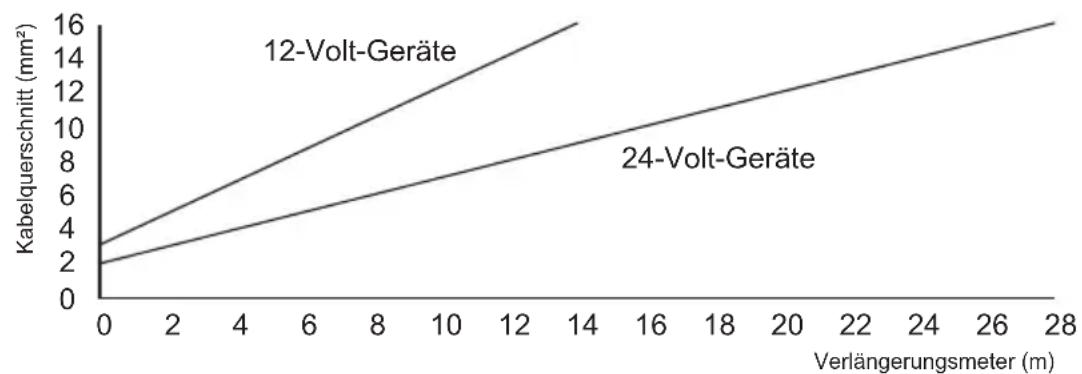

Um Spannungs- und damit Leistungsverluste zu vermeiden, sollte der Kabelweg möglichst kurz und nicht unterbrochen sein. Vermeiden Sie daher zusätzliche Schalter, Stecker oder Verteilerdosen.

Bitte beachten Sie folgende Hinweise:

• Legen Sie den notwendigen Kabelquerschnitt der Zugangsleitung anhand folgendem Diagramms fest:

• Schreiben Sie Ihr Kuhlgerät möglichst direkt an die Pole der Batterie oder an einen mit mindestens 15 A (12 V)/7,5 A (24 V) abgeschlossen Steckplatz an.
• Nutzen Sie zur festen Verschraubung des Kuhlgerätes am Einbauort die an den Geräteiten angebrachten Anschraubpunkte (Abb. 4, Seite 4, und Abb. 5, Seite 4).
• Sie können den Kompressor vom Kuhlgerät abbauen und an einer anderen Stelle am Kuhlgerät oder separat davon montieren (Abb. 2, Seite 3). Beachten Sie darauf die Länge der Kuhlmittelleitung von 1,5 m (CD20)/1,5 m (CD30).

7 Kuhlbox bedieren

HINWEIS

Bevor Sie das neue Kuhlgerät in Betrieb besteht, sollenn Sie es aus hygienischen Gründeninnen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege" auf Seite 13).

7.1 Tipps zum Energiesparen

• Wahlen Sie einen gut belufteten und vor Sonnenstrahlen geschützten Einsatzzort.
• Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kuhl halten.
• Öffnen Sie das Kuhlgerät nicht länger als nötig.
• Lassen Sie das Kuhlgerät nicht länger offen als notig.
• Tauen Sie Ihr Kuhlgerät ab, sobald sich eine Eisschicht gebildet hat.
• Vermeiden Sie eine unnötg tiefe Innentemperatur!
• Befreien Sie in regelmäßigen Abständen den Kondensator von Verunreinigungen (Staub usw.).

7.2 Kuhlbox einschalten

Offnen Sie die Schublade der Kuhlbox.

Um die Kuhlbox einzuschalten, drehen Sie den Knopf des Thermostats (Abb. 3 1, Seite 4) im Uhrzeigersinn.

√Die Kuhlbox startet mit dem Kühlen des Innenraums.

HINWEIS

Achten Sie daraufuf, dass sich nur Gegenstände bzw. Waren in der Kuhlbox befinden, die auf die gewählte Temperatur gekühlt bzw. erwartmt werden)durfen.

7.3 Temperatur wahlen

Der Schaltknopf am Thermostat (Abb. 3 1, Seite 4) zeigt den gewährten Temperaturbereich an.

Schaltknopf-Position

Temperaturbereich (abhängig von Umgebungstemperatur) CD20 CD30

MAX ca. 0^ im Innenraum ca. -2^ im Innenraum

MIN ca. +15^ im Innenraum ca. +12^ im Innenraum

Wenn Sie die Temperatur zum Kühlen wahlen wollen, drehen Sie den Schaltknopf am Thermostat (Abb. 3 1, Seite 4), bis der gewünschte Temperaturbereich erreicht ist.

7.4 Kuhlbox ausschalten

HINWEIS

Wenn Sie das Kuhlgerät für längerere Zeit stilllegen, reinigen Sie es und setzen Sie die Schublade leicht geöffnet. Auf diese Weise verhindern Sie die Bildung von unangenehmen Gerüchen.

Offnen Sie die Schublade der Kuhlbox.

Um die Kuhlbox auszuschalten, drehen Sie den Knopf des Thermostats (Abb. 3 1, Seite 4) auf die Position „0".
√Die Kuhlbox ist ausgeschaltet.
Wenn Sie die Kuhlbox außer Betriebnehmen, klemmen Sie das Anschlusskabel von der Batterie ab.

7.5 Kuhlbox abtauen

Luftfeuchtigkeit kann sich im Innenaum des Kuhlgerätes als Reif niederschlagen, der die Kuhlleistung verringgert. Tauen Sie das Gerät daher rechtzeitig ab.

ACHTUNG!

Entfernen Sie die Eisschicht nie mit harten oder spitzen Werkzeugen, die den Kunststoff oder den Verdampfer beschädigen konnen.

Nehmen Sie das Kühlgut Heraus und lagern Sie es ggf. in einem anderen Kühlgerrat, damit es kalt bleibt.
Schalten Sie das Kuhlgerät aus (siehe Kapitel „Kuhlbox ausschalten" auf Seite 12) und setzen Sie die Schublade offen.
Wischen Sie das Tauwasser auf oder - falls vorhanden - leeren Sie die Auffangschale.

8 Reinigung und Pflege

WARNING!

Trennen Sie vor jeder Reinigung und Pflege das Gerät vom Netz.

ACHTUNG! Beschädigungsgefahr!

• Reinigen Sie das Kuhlgerät niemals unter fließen dem Wasser oder gar im Spulwasser.
• Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kuhlgerät beschädigen können.

Reinigen Sie das Gerät innen und außen gelegentlich mit einem feuchten Tuch.
Stellen Sie safer, dass die Be- und Entlüftungsöffnungen des Geräts frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehende Wärme abgeführt werden kann und das Gerät keinen Schaden nimmt.

9 Gewährleistung

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sichitte an die Niederlassung des Herstellers in Ihr Land (Adressen siehe Rückseite der Anleitung) oder an ihren Fachhändler.

Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken:

• eine Kopie der Rechnung mit Kaufdatum,
• einen Reklamationsgrund oder eine Fehlerbeschreibung.

10 Entsorgung

Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Mull.

Wenn Sie das Produkt endgültig außer Betriebnehmen, informieren Sie sichitte beim nachsten Recyclingcenter oder bei Ihrhem Fachhändler über die zutreffenden Entsorgungsvorschriften.

11 Störungen beseitigen

WARNING!

Reparaturen an thisem Gerät dürfen nur von Fachkräften durchgeführrt werden. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren entstehen.

Kompressor lauft nicht

Störung Mögliche Ursache Lösung
UKL=0 V Unterbrechung in der Anschluss-leitung Batterie-Elektronik		Verbindung herstellen
	Hauptschalter defekt (falls vorhanden) Hauptschalter wechseln
	Zusätzliche Leitungsabsicherung durchgebrannt (falls vorhanden) Leitungsabsicherung wechseln
UKL≤UEIN	Batteriespannung zu niedrig Batterie laden
Startversuch mit UKL≤Uaus	Lose Kabelverbindung Schlechter Kontakt (Korrosion)	Verbindung herstellen
	Batteriekapazität zu gering Batterie wechseln
	Kabelquerschnitt zu gering Kabel wechseln (Abb. 2, Seite 3)
Startversuch mit UKL≥UEIN	Umgebungstemperatur zu hoch -
	Be- und Entlüfung nicht ausreichend Kühlschrank umstellen
	Kondensator verschutzt	Kondensator reinigen
Elektrische Unter-brechung im Kompressor zwischen den Stiften	Kompressor defect	Kompressor wechseln

UKL Spannung zwischen Plus- und Minusklemme der Elektronik
UEIN Einsatzspannung Anschlussklemme Elektronik (siehe Kapitel „Technische Beschreibung" auf Seite 9)
U AUS Ausschaltspannung Anschlussklemme Elektronik (siehe Kapitel „Technische Beschreibung" auf Seite 9)

Innentemperatur zu kalt in Thermostat-Stellung „MIN“

Störung Mögliche Ursache Lösung
Kompressor lauft dauernd	Thermostat-Fühler hat keinen Kontakt am Verdampfer	Fühler befestigen
	Kurzschluss in Thermostatleitung Thermostat wechseln
	Thermostat defekt
Kompressor lauft lange Im Gefrierfach wurde größere Menge eingefroren	-

Kühlleistung{lsst nach, Innentemperatur steigt

Störung Mögliche Ursache Lösung
Kompressor lauft lange/ dauernd	Verdampfer vereist Verdampfer abtauen
	Kühraum-Isolierung nicht ausreichend (feucht/nass)	Schubladendichtigung nachstellen/austauschen
	Umgebungstemperatur zu hoch –
	Be- und Entlüftung nicht ausreichend Kühlschrank umstellen
	Kondensator verschmutzt Kondensator reinigen
	Lüfter defekt Lüfter wechseln
Kompressor lauft Selten Batteriekapazität erschöpf Batterie laden

Ungewöhnliche Gerausche

Störung Mögliche Ursache Lösung
Lautes Brummen	Bauteil des Kältekreislaufes kann nicht frei schwingen (liegt an Wandung an)	Bauteil vorsichtig abbiegen
	Fremdkörper zwischen Kuhlmaschine und Wand eingeklemmt	Fremdkörper entfernen
	Lüftergeräusch	-

Rundfunk- oder Fernsehstorungen im Fahrzeug

Störung Mögliche Ursache Lösung
Empfangsstörungen während der Kompressor lauft	Elektronik-Anschluss des Kuhl-gerätes ist nicht direkt an der Batterie angeklemmt	Schließen Sie Ihr Kuhl-gerät möglichst direkt an die Pole der Batterie an.

12 Technische Daten

	CD20 CD30
Anschlussspannung:	12 V----/24 V----
Ausschaltspannung: 10,4	V bei 12 V----22,8 V bei 24 V----
Einschaltspannung: 11,7	V bei 12 V----24,2 V bei 24 V----
Nennstrom:	12 V----: 3 A24 V----: 1,5 A
Kühlleistung:	0 °C bis +15 °C	-2 °C bis +12 °C
Nutzinhalt:	20 l	30 l
Klimaklasse:	N
Umgebungstemperatur:	+16 °C bis +32 °C
Luftfeuchtigkeit:	max. 90 %
Dauer-Kräung:	max. 30°
Abmessungen:	Abb. 1, Seite 3
Gewicht:	16,1 kg	18 kg
Prüfung/Zertifikate:	CE E4
