MANUAL DE USUARIO CoolMatic CD 30 WAECO

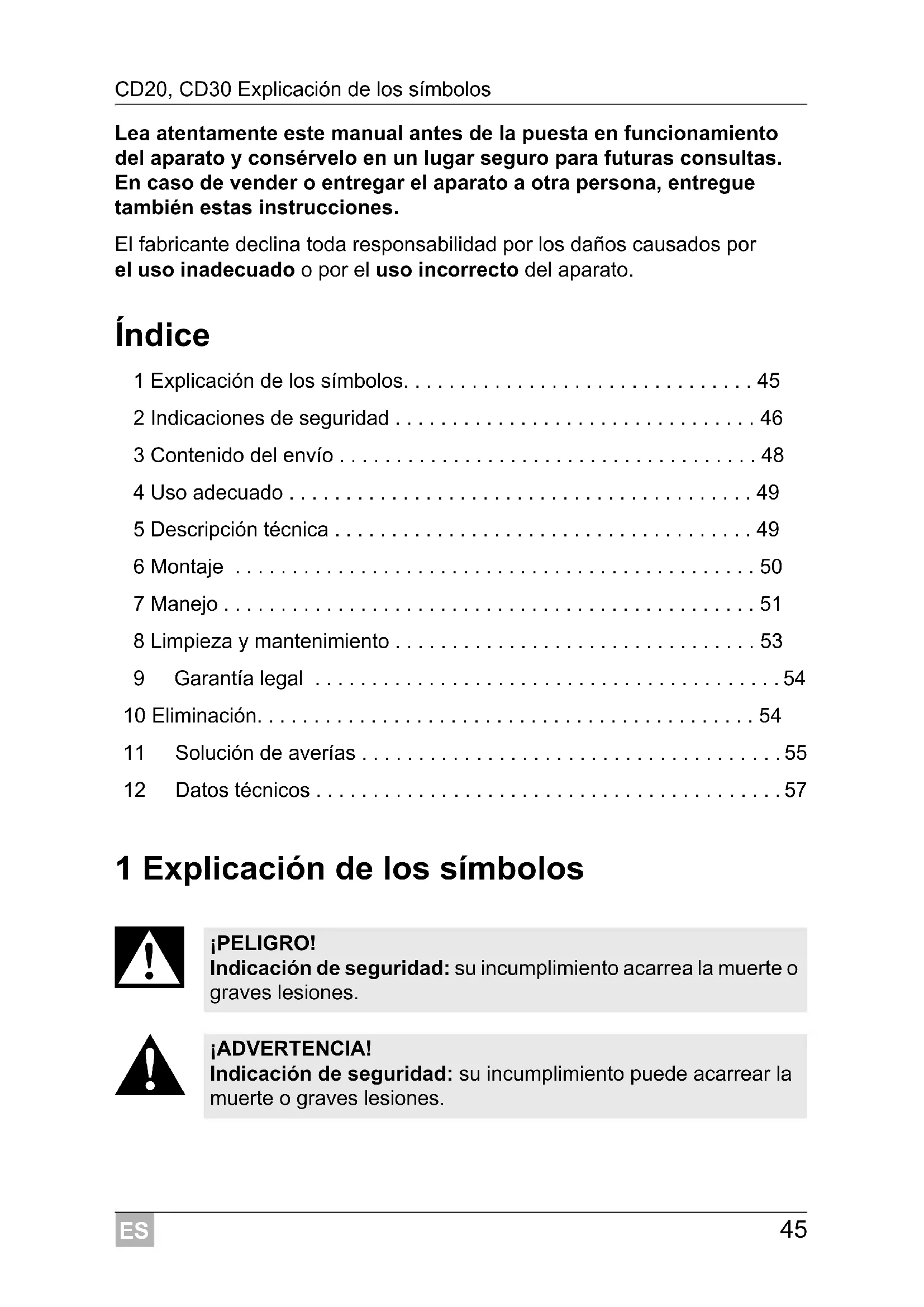

• Lea atentamente este manual antes de la puesta en funcionamiento del aparato y consérvelo en un lugar seguro para futuras consultas. En caso de vender o entregar el aparato a otra persona, entregue también estas instrucciones. El fabricante declina toda responsabilidad por los daños causados por el uso inadecuado o por el uso incorrecto del aparato. Índice 1 Explicación de los símbolos p. 45
• 2 Indicaciones de seguridad p. 46
• 3 Contenido del envío p. 48
• 4 Uso adecuado p. 49
• 5 Descripción técnica p. 49
• 6 Montaje p. 50
• 7 Manejo p. 51
• 8 Limpieza y mantenimiento p. 53
• 9 Garantía legal p. 54
• 10 Eliminación p. 54
• 11 Solución de averías p. 55
• 12 Datos técnicos 1 Explicación de los símbolos p. 57

¡PELIGRO! Indicación de seguridad: su incumplimiento acarrea la muerte o graves lesiones. ¡ADVERTENCIA! Indicación de seguridad: su incumplimiento puede acarrear la muerte o graves lesiones.ES Indicaciones de seguridad CD20, CD30

➤ Paso a seguir: este símbolo le indica que debe realizar un paso. Todos los procedimientos necesarios se describen paso a paso. ✓ Este símbolo describe el resultado de un paso realizado. Fig. 1 5, página 3: esta indicación hace referencia a un elemento de una figura, en este ejemplo a la “Posición 5 en la figura 1 de la página 3”. 2 Indicaciones de seguridad

2.1 Seguridad general

¡ADVERTENCIA! No ponga el aparato en funcionamiento si presenta desperfec- tos visibles. Si se daña el cable de conexión del aparato, éste deberá ser reemplazado por el fabricante, su servicio de atención al cliente o una persona cualificada para evitar así posibles peligros. Sólo personal especializado puede realizar reparaciones en el aparato. Las reparaciones realizadas indebidamente pueden dar lugar a situaciones de considerable peligro. Los niños mayores de 8 años y las personas de capacidad física, sensorial o mental disminuida, así como aquellas personas con falta de experiencia y/o conocimientos suficientes solo podrán utilizar este aparato si están vigilados o han sido instruidos respecto al uso seguro del aparato y a los posibles peligros que pueden emanar de él. ¡ATENCIÓN! Indicación de seguridad: su incumplimiento puede acarrear lesiones. ¡AVISO! Su incumplimiento puede acarrear daños materiales y perjudicar el correcto funcionamiento del producto. NOTA Información adicional para el manejo del producto.ES CD20, CD30 Indicaciones de seguridad

Los niños solo podrán realizar las tareas de limpieza y manteni- miento bajo vigilancia. Los niños no están autorizados a jugar con el aparato. Se ha de vigilar a los niños para garantizar que no usen este aparato como juguete. Mantenga y utilice el aparato fuera del alcance de los niños menores de 8 años. No guarde en el aparato sustancias con peligro de explosión como, p. ej., atomizadores con gases combustibles.

¡ATENCIÓN! Desconecte el aparato de la red – antes de realizar cualquier tarea de limpieza y mantenimiento; – después de cada uso. Los alimentos sólo se pueden guardar en los envases originales o en recipientes adecuados.

¡AVISO! Compare el valor de tensión indicado en la placa de características con el suministro de energía existente. Conecte el aparato únicamente con el cable de alimentación CC a una caja de enchufe CC en el vehículo (por ejemplo mechero del vehículo) No extraiga nunca la clavija de la caja de enchufe tirando del cable de conexión. Desconecte de la batería el aparato refrigerador u otros dispositivos consumidores si va a conectar un cargador rápido. Desconecte la conexión o apague el aparato cuando apague el motor. De lo contrario podrá descargarse la batería. Este aparato refrigerador no es apto para transportar sustancias corrosivas o disolventes.

2.2 Seguridad durante el funcionamiento del aparato

¡PELIGRO! No toque directamente con las manos cables sin aislamiento.ES Contenido del envío CD20, CD30

¡ATENCIÓN! Antes de la puesta en funcionamiento, asegúrese de que el cable de alimentación y la clavija de enchufe estén secos.

¡AVISO! No utilice ningún aparato eléctrico dentro de la nevera, a no ser que el aparato en cuestión haya sido recomendado para ello por el fabricante. No coloque el aparato cerca de llamas vivas ni de otras fuentes de calor (calefacción, radiación directa del sol, estufas de gas, etc.). ¡Peligro de sobrecalentamiento! Asegúrese todo el tiempo de que el calor producido durante el funcionamiento se puede desalojar adecuadamente. Asegú- rese de que el aparato guarda la suficiente distancia con las paredes u objetos, de forma que el aire pueda circular. Procure que no se obstruyan las ranuras de ventilación. No introduzca líquidos ni hielo en el contenedor interior. No sumerja nunca el aparato en agua. Proteja el aparato y los cables del calor y de la humedad. Para el funcionamiento en un camión: Vacíe la nevera y apague el aparato (véase capítulo “Desco- nexión de la nevera” en la página 52), antes de bascular la cabina del conductor. 3 Contenido del envío Cantidad Descripción1 Cajón nevera4 Escuadra de sujeción1 Manual de instruccionesES CD20, CD30 Uso adecuado

4 Uso adecuado Los cajones nevera CD20 y CD30 son aptos para su uso portátil en camio- nes, embarcaciones o caravanas y han sido diseñados para funcionar con un ángulo de escora constante de 30º como máximo. La potencia de refrigeración óptima viene dada con una temperatura ambiente entre +16 °C y +32 °C y una humedad del aire del 90 % como máximo.

5 Descripción técnica Estas neveras pueden enfriar o mantener fríos productos en un rango de temperatura entre 0 °C y +15 °C (CD20) o entre –2 °C y +12 °C (CD30). La nevera está equipada con un dispositivo controlador de la batería, que apaga y enciende el compresor para proteger la batería y el compresor frente a posible daños. En el capítulo capítulo “Datos técnicos” en la página 57 se detallan los puntos de conexión y desconexión medidos en los bornes de conexión del compresor.

5.1 Elementos de mando

NOTA Consulte con el fabricante antes de someter esta nevera a codi- ciones de funcionamiento extremas. ¡ATENCIÓN! ¡Riesgo para la salud! Compruebe si la potencia de refrigeración del aparato cumple las exigencias de los alimentos o medicamentos que desea enfriar. Los alimentos sólo se pueden guardar en los envases originales o en recipientes adecuados. N.º en fig. 3, página 4 Explicación1 TermostatoES Montaje CD20, CD30

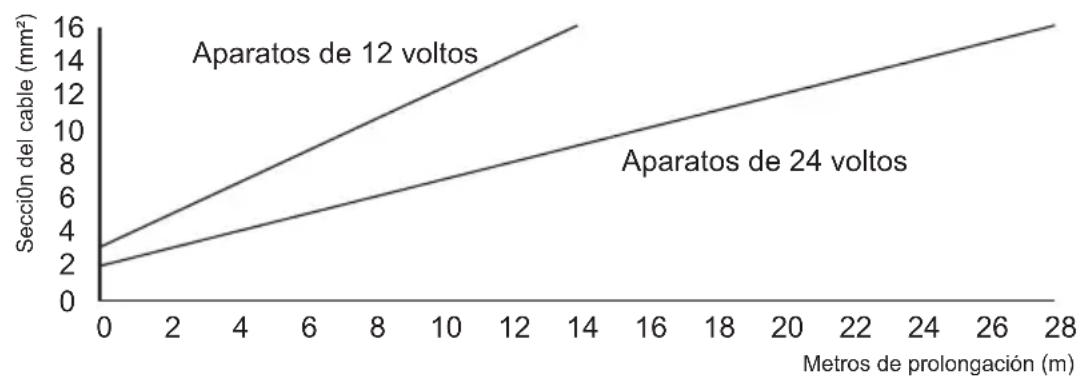

Para ello tenga en cuenta las siguientes indicaciones: Consulte el siguiente diagrama para elegir la sección del cable del con- ducto de entrada: Si es posible, conecte el aparato refrigerador directamente a los bornes de la batería o de lo contrario a una conexión de como mínimo 15 A (12V); 7,5A (24V). Para fijar correctamente el refrigerador en el lugar de montaje, utilice los puntos de atornilladura dispuestos en los laterales del aparato (véase fig. 4, página 4 y fig. 5, página 4). Puede desmontar el compresor de la nevera y montarlo en otro lugar de la misma o incluso por separado (fig. 2, página 3). Tenga en cuenta que el conducto de refrigerante mide 1,5 m (CD20)/1,5 m (CD30). ¡AVISO! Preste atención de que el cable positivo se conecta al polo positivo y el cable negativo al polo negativo. A la hora de elegir el lugar de montaje, asegúrese de que el aire caliente que produce el licuefactor se evacúe correcta- mente. NOTA A fin de evitar pérdidas de tensión, y por lo tanto de potencia, el cable debería ser lo más corto posible y sin interrupciones. Por lo tanto, evite instalar interruptores adicionales, enchufes o cajas de distribución.

7.1 Consejos para el ahorro de energía

Elija un lugar de montaje correctamente ventilado y protegido de la radia- ción solar. Antes de introducir alimentos calientes, deje que se enfríen. Evite abrir la nevera más de lo necesario. No deje la nevera abierta más tiempo del que sea necesario. Descongele el refrigerador cuando se forme una capa de escarcha. Evite utilizar temperaturas bajas innecesarias. Elimine regularmente las impurezas del condesador (polvo, etc.).

7.2 Conexión de la nevera

➤ Abra el cajón de la nevera. ➤ Para conectar la nevera, gire la rueda del termostato (véase fig. 3 1, página 4) en el sentido de las agujas del reloj. ✓ La nevera empezará a refrigerar el interior.

NOTA Por razones de higiene, debería limpiar el nuevo aparato por dentro y por fuera con un paño húmedo antes de ponerlo en funcionamiento (véase también capítulo “Limpieza y manteni- miento” en la página 53). NOTA Asegúrese de que en la nevera solo hay objetos o productos que puedan enfriarse o calentarse a la temperatura seleccionada.ES Manejo CD20, CD30

7.3 Selección de la temperatura

La rueda de selección del termostato (véase fig. 3 1, página 4) indicará el rango de temperatura seleccionado. ➤ Si desea seleccionar una temperatura para enfriar, gire la rueda de selección del termostato (véase fig. 3 1, página 4) hasta alcanzar la temperatura deseada.

7.4 Desconexión de la nevera

➤ Abra el cajón de la nevera. ➤ Para desconectar la nevera, gire la rueda de selección del termostato (véase fig. 3 1, página 4) a la posición “0”. ✓ La nevera está desconectada. ➤ Si va a dejar sin funcionamiento la nevera, desconecte el cable de cone- xión de la batería. Posición de la rueda de selección Rango de temperatura (depende de la temperatura del entorno) CD20 CD30 MAX aprox. 0 °C en el espacio interior aprox. –2 °C en el espacio interior MIN aprox. +15 °C en el espacio interior aprox. +12 °C en el espacio interior NOTA Si no va a utilizar el aparato refrigerador durante un largo periodo de tiempo, límpielo y deje el cajón ligeramente abierto. De este modo evitará la aparición de olores desagradables.ES CD20, CD30 Limpieza y mantenimiento

Es posible que el vapor de la humedad del aire se deposite en forma de escarcha en el interiro del refrigerador, disminuyendo de este modo la capa- cidad de enfriamiento. Por este motivo, descongele regularmente el aparato.

➤ Saque los productos del interior y, si fuese necesario, colóquelos en otro refrigerador para mantener la temperatura de éstos. ➤ Apague el refrigerador (véase capítulo “Desconexión de la nevera” en la página 52) y deje el cajón abierto. ➤ Seque el agua de condensación formada o, en caso de disponer, vacíe la bandeja colectora de agua de condensación. 8 Limpieza y mantenimiento

➤ Limpie de vez en cuando el interior y el exterior de la nevera con un paño húmedo. ➤ Asegúrese de que las aberturas de ventilación y desaireación del aparato están limpias de polvo para que se pueda evacuar el calor generado durante el funcionamiento y el aparato no resulte perjudicado. ¡AVISO! Jamás retire la capa de escarcha con un objeto duro o puntiagudo ya que de lo contrario podría dañar el recubrimiento sintético o el evaporador. ¡ADVERTENCIA! Desconecte el aparato de la red antes de proceder con la limpieza o el mantenimiento del mismo. ¡AVISO! ¡Peligro de ocasionar daños materiales! Nunca limpie la nevera bajo el chorro de agua corriente ni inmersa en agua jabonosa. No emplee productos de limpieza corrosivos u objetos que puedan arañar o deteriorar el aparato durante su limpieza.ES Garantía legal CD20, CD30

9 Garantía legal Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a la sucursal del fabricante de su país (ver direcciones en el dorso de estas instrucciones) o a su establecimiento especializado. Para la tramitación de la reparación y de la garantía debe enviar también los siguientes documentos: una copia de la factura con fecha de compra, el motivo de la reclamación o una descripción de la avería. 10 Eliminación ➤ Deseche el material de embalaje en el contenedor de reciclaje correspon- diente.

Cuando vaya a desechar definitivamente el producto, infórmese en el centro de reciclaje más cercano o en un comercio especializado sobre las normas pertinentes de eliminación de materiales.ES CD20, CD30 Solución de averías

11 Solución de averías

El compresor no funciona ¡ADVERTENCIA! Las reparaciones en el aparato solamente pueden ser realizadas por personal cualificado. Las reparaciones inadecuadas pueden dar lugar a situaciones de peligro considerable. Síntoma Causa posible Solución

= 0 Volt Interrupción en la línea de conexión entre la batería y la electrónicaEstablezca la conexión.El interruptor principal está averiado (si existe).Cambie el interruptor principal.Se ha quemado el fusible adicional del cable (si existe).Cambie el fusible del cable.

≤ U CON Tensión de la batería insuficiente Cargue la batería.En el intento de arran-que:

≤ U DESC Unión del cable sueltaContacto defectuoso (corrosión)Establezca la conexión.Capacidad de la batería insuficiente Cambie la batería. Sección del cable insuficiente Cambie el cable (fig. 2, página 3).En el intento de arran-que: U ≥ U CON Temperatura ambiente demasiado alta –Ventilación insuficiente Cambie la ubicación de la nevera.Suciedad en el condensador Limpie el condensador.Interrupción eléctrica entre los pernos del compresor Interrupción en la línea de conexión entre la batería y la electrónicaEstablezca la conexión.

Tensión entre el borne negativo y positivo del sistema electrónico

CON Tensión de conexión del borne de conexión del sistema eléctricovéase capítulo “Descripción técnica” en la página 49)

DESC Tensión de desconexión del borne de conexión del sistema eléctrico véase capítulo “Descripción técnica” en la página 49)ES Solución de averías CD20, CD30

Temperatura del interior demasiado baja para la posición “MIN” del termostato La capacidad de enfriamiento se reduce, aumenta la temperatura interior Formación de ruidos Síntoma Causa posible Solución El compresor funciona continuamente El sensor del termostato no hace con- tacto con el evaporador Apriete el sensor Cortocircuito en el cable del termostato Reemplazar el termostato Termostato defectuoso El compresor perma- nece en funcionamiento demasiado tiempo En el cajón del evaporador se ha congelado una gran cantidad Síntoma Causa posible Solución El compresor perma- nece en funcionamiento demasiado tiempo/conti- nuamente El evaporador escarcha Descongelar el evapora- dor El aislamiento interior no es suficiente (húmedo/mojado) Reajustar/reemplazar la junta del cajón Temperatura del entorno demasiado alta Ventilación insuficiente Procure que la ventila- ción sea adecuada Suciedad en el condesador Limpiar el condensador El ventilador está defectuoso (si existe) Sustituir el ventilador El compresor funciona raramente Batería agotada Cargar la batería Síntoma Causa posible Solución Fuerte zumbido El componente del circuito de refrige- ración no puede vibrar libremente (contacto con la pared). Tuerza cuidadosamente el componente. Cuerpos extraños enganchados entre la nevera y la pared. Retire el cuerpo extraño. Ruido del ventilador –ES CD20, CD30 Datos técnicos Interferencias televisivas o radiofónicas en el vehículo 12 Datos técnicos Síntoma Causa posible SoluciónPerturbación de la recepción durante el funcionamiento del compresorCompresor averiado Sólo un servicio de asis-tencia técnica autorizado puede realizar las reparaciones.CD20 CD30 Tensión de conexión: 12 Vg/24 Vg Tensión de desconexión:10,4 V a 12 Vg22,8 V a 24 VgTensión de conexión: 11,7 V a 12 Vg24,2 V a 24 Vg Corriente nominal: 12 Vg: 3 A 24 Vg: 1,5 APotencia de refrigeración: de 0 °C a +15 °C de –2 °C a +12 °C Capacidad útil: 20 l 30 lCategoría de clima: NTemperatura ambiente: +16 °C hasta +32 °CHumedad del aire: máx. 90 %Ángulo de escora constante:máx. 30° Dimensiones: fig. 1, página 3 Peso: 16,1 kg 18 kg Inspección/certificados: E4IT Spiegazione dei simboli CD20, CD30
