KÄYTTÖOHJE CoolMatic CD 30 WAECO

FI 123 Lokerokylmälataikko

Asennus- ja kayttoohje

PT 136 Geleira de gaveta

Lue tämä ohje huolellisesti lapi ennen käyttoönottoa ja sailytä ohje hyvin. Jos myyt tuotteen eteenpän, anna ohje tällöin edelleen uudelle käyttagälle.

Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat epaasianmukaisesta kaytostä tai vaärastä kaytostä.

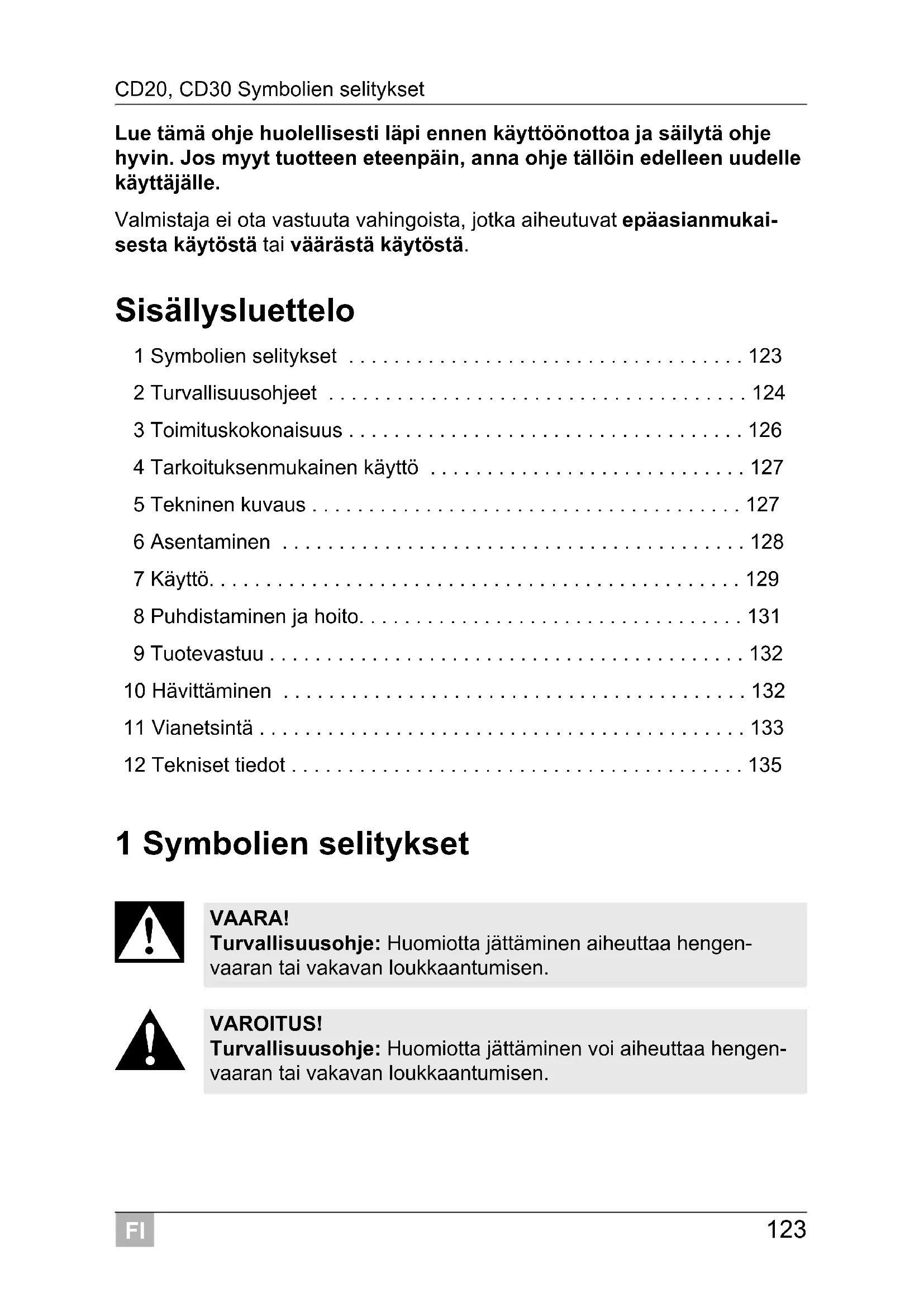

Sisallysluettelo

1 Symbolien selitykset 123
2 Turvallisuusohjeet 124
3 Toimituskokonaisuus 126
4 Tarkoituksenmukainen kaytto 127
5 Tekninen kuvaus 127
6 Asentaminen 128
7 Kayttö. 129
8 Puhdistaminen ja hoit. 131
9 Tuotevastuu 132
10Havittaminen 132
11 Vianetsintä 133
12 Tekniset tiedot 135

1 Symbolien selitykset

VAARA! Turvallisuusohje: Huomiotta jattaminen aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

VAROITUS!
Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran taivakavan loukkaantumisen.

HUOMIO!

Turvallisuusohje: Huomiotta jattäminen voi johtaa loukkaantumiseen.

HUOMAUTUS!

Huomiotta jattaminen voi johtaa materiaalivauroihin ja Haitata tuotteen toimintaa.

OHJE

Tuotteen käytöö koskevia lisātietoja.

Menettely: Tämä symboli ilmaisee, etta sinun tulee tehdä jotakin. Tarvit-tava menettely kuvataan askel askeleelta.

Tämä symboli kuvailee menettelyn tuloksen.

Kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tassä esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".

2 Turvallisuusohjeet

2.1 Yleinen turvallisus

VAROITUS!

• Laitetta ei saa ottaa käyttoön, jos siinä on nakyviä vaurioita.
• Jos tãmn laitteen liitäntäjohto vauroituu, tulee valmistajan tai valtuutetun asiakaspalvelun tai vastaavasti patevän henkilon vaihtaa se vaaran valttämiseksi.
• Ainoastaan ammattilaiset saavat korjata tātā laitetta. Epäasianmukaisista korjauksista saattaa aiheutua huomattavia vaaroja.
• 8-vuotiaat tai sitä vanhemmat lapset sekä henkilöt, joden fyysiset, sensoriset tai psyykkiset kyvyt ovat rajoittuneita tai jotka ovat kokemattomia ja/tai tietämattomiä, voivat käyttaa tatā laitetta valvonnan alaisina tai kun heille on opetetu laitteen turvallinen käytto ja he ovat ymmärtnaneet siitä aiheutuvat vaarat.
• Lapset eivät saa puhdistaa laitetta tai tehdä käyttagjahuoltoa ilman valvontaa.

• Lapsed eivat saa leikkia laitteella.

• Lapsia tulee valvoa sen varmistamiseksi, etteivat he leiki laitteella.

• Säilytä ja käytä laitetta alle 8-vuotiaidenlasten ulottumatto-missa.
• Älä sāilytā laitteessa mitään rajähdysalttiita tavaroita kuten esim. suihkepurkkeja, joissa on palavaa ponneainetta.

HUOMIO!

• Irrota laite verkosta
• ennen jokaista puhdistusta tai hoitoa
• jokaisen käytön jälkeen
• Elintarvikkeita saa säilyttä vain alkuperäispakkauksissa taitarkoitukseen sopivissa astioissa.

HUOMAUTUS!

• Verratkaa typpikilven jannitetietoja käytettävissa olevaan energiansyöttöön.
• Liitä laite ainoastaan DC-liitäntäjohdolla ajoneuvon DC-pistorasiaan (esim. savukkeensytyttmeen).
• Älä ota pistoketta koskaan pois pistorasiasta johdosta vetämällä.
• Irrottakaa kylmälaitteenne ja muut sahköä kayttävat laitteet akusta ennen pikalaturin liittämista.
• Irrota liitäntä tai sammuta kylmälaite, kun sammutat moottorin. Muuten akku voi purkautua.
• Kylmäläite ei sovi syövytävien tai liuotinainepitoisten aineiden kuljettamiseen.

2.2 Laitteen käytöturvallisuus

VAARA!

• Alkää koskettako avojohtimia koskaan paljain käsin.

HUOMIO!

• Huolehtikaa ennen laitteen käytöönottoa siitä, että johto ja pistoke ovat kuivia.

HUOMAUTUS!

• Älä käytä kylmälaukun sisällä mitään sahkölaitteita, vaikka valmistaja naita suosittelisikin.
• Alkää asettako laitetta avoliekkien tai muiden lampölähteiden (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.) lahelle.
• Ylikuumenemisvaara!

Huolehtikaa aina siitä, kaytössä syntyvä lampö saadaan johdettua riittävän hyvin pois. Huolehtikaa siitä, etta laite on riittävän etäällä seinistä tai esineistä, jotta ilma paäsee kiertämään.

Huolehtikaa siitä, etta tuuletusrakoja ei peitetä.
- Alkää laittako sisäastiaan minkäänlaisia{nesteita tai jaata.
- Alkää upottako laitetta koskaan veteen.
- Suojatkaa laite ja sen johto kuumuudelta ja kosteudelta.
- Kuorma-autokäytössä:

Tyhjentäkää kylmälataikko ja kytkekää laite.POIS paälta (kts. kap."Kylmälataikon POIS paälta kytkeminen"sivulla 130)ennen ohjaamon kallistamista.

3 Toimituskokonaisuus

Maärä Nimitys

1 Lokerkylmälaaatikko
4 Kiinnitsykulma
1 Kayttoohje

4 Tarkoituksenmukainen käytto

Lokerokylmaatikot CD20 ja CD30 sopivat liikkuvaan käyttoön kuorma-autossa, veneessä tai matkailuvaunussa. Ne on suunnitelu korkeintaan 30^ :een jatkuvalle kallistukselle.

Optimaalinen jäähdytysteho saavutetaan varmimmin ympäröivan lampötilan ollessa +16 °C – +32 °C ja suhteellisen ilmankosteuden enintään 90 %.

OHJE

Käntykää valmistajan puoleen ennen laitteen altistamista ärimmaisille rasituksille.

HUOMIO! Terveysriski!

• Ole hyvä ja tarkista, vastaako laitteen jäähdytysteho niiden elintarvikkeiden tai lääkkeiden vaatimuksia, joita haluat jäähdyttä.
• Elintarvikkeita saa säilyttä vain alkuperäispakkauksissa taitarkoitukseen sopivissa astioissa.

5 Tekninen kuvaus

Jäähdytslaite voi jäähdyttä tuotteita lampötila-alueelle 0^ + 15^ (CD20) tai pitää ne viileänä lampötila-alueella -2^ + 12^ (CD30).

Kylmälaatikossa on akutarkkailulaite, joka kytkee kompressorin pois ja pälle ja suojaa siten akkua ja kompressoria. Kompressorin liittimistät mitattavat pälle- ja poiskytkentäpisteet ilmoitetaan kappaleessa kap. "Tekniset tiedot" sivulla 135.

5.1 Kayttolaitteet

Nro kuvassa kuva 3, sivulla 4	Seliyts
1 Termostaatti

6 Asentaminen

HUOMAUTUS!

• Huolehtikaa siitä, että plusjohto liitetaän plusnapaan ja miinusjohto miinusnapaan.
• Varmistakaa asennuspaikkaa valitessanne, etta nesteyttinen lammittamä ilma voi poistua hyvin.

OHJE

Jännite- ja tehohäviöden välttämiseksi johtoen mitan tulisi olla mahdollisimman lyhyt eikä siinä tulisi olla katkoja. Välttäkää siksi lisäkytkimiä, pistokkeita tai jakorasioita.

Noudata seuraavia ohjeita:

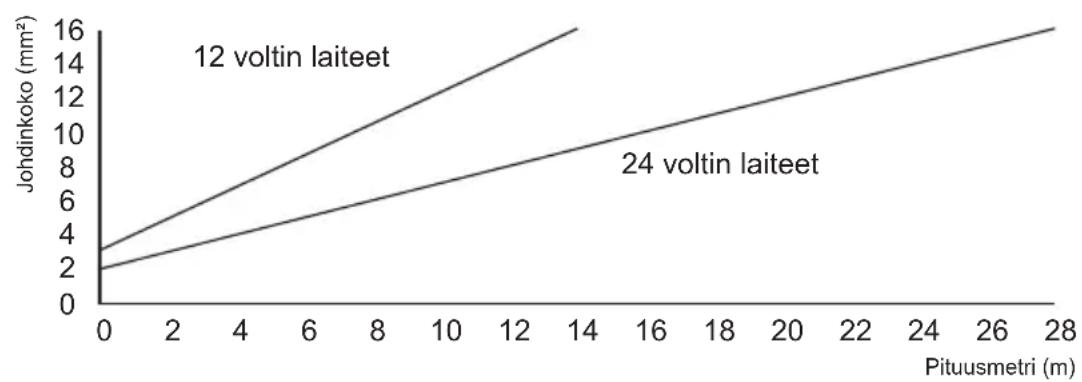

• Maärittäää syöttöjohtimen tarvittava johdinkoko seuraavan kaavion avulla:

• Liittää jaahdytslaite mahdollisuksien mukaan suoraan akun napoihin tai liitäantaän, jossa on vähintään 15 A (12 V); 7,5 A (24 V) -sujoaus.
• Käytäkää laitteessa olevia ruuvikiinnitsykohtia (kts. kuva 4, sivulla 4 ja kuva 5, sivulla 4) jähdytyslaitteen ruuvaamiseksi lujasti kiinni asennuspaikkaan.
• Voit irrottaa kompressorin kylmälaitteesta ja asentaa eri paikkaan kylmälaitteseen tai siitta erilleen (kuva 2, sivulla 3). Huomaa tällöin kylmääinejohtimen pituus 1,5 m (CD20)/1,5 m (CD30).

7 Kaytto

OHJE

Puhdistakaa uusi jäähdytyslaite hygieenisista syistä kostealla liinalla sisälta ja ulkoa ennen laitteen käyttoön ottamista (kts. myös kap. "Puhdistaminen ja hoit" sivulla 131).

7.1 Vinkkejä energian säastämiseen

• Valitkaa asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta.
• Antakaa lamminten ruokien jäahtyä ennen niiden sailyttämista laitteessa kylminä.
• Alkää avatko kylmälaitetta tarpeettoman usein.
• Älä jatä jaahdytyslaitetta auki pidemmäksi ajaksi kuin tarpeen.
• Sulattakaa jäähdytyslaite heti, kun siihen on muodostunut jäkerros.
  Välttäa tarpeettoman matalaa sisälampötilaa.
• Puhdistakaa kondensaattori säännöllisin valiajoin epäpuhtauksista (poly jne.).

7.2 Kylmälatakigon pälle kytkeminen

Avatkaa kylmälatakikon lokero.
Käntäkää termostaatin nuppia (kts. kuva 3 1, sivulla 4) myotäpäään kylmälataikon kytsemiseksi paälle.
Kylmälataikko alkaa jähdyttä sisätilaansa.

OHJE

Huolehtikaa siitä, että kylmälataikossa on vain esineita tai tuotteita, jotka saa jaahdyttää tai lammittä valittuun lampötilaan.

7.3 Lämpötilan valitseminen

Termostaatin kytkinnuppi (kts. kuva 3 1, sivulla 4) nayttä valitun lampötila-alueen.

Kytkinnupin asento	Lämpötila-alue (riippuu ympäristön lämpötilasta)
	CD20 CD30

MAX n. 0^ sisätilassa n. -2^ sisätilassa

MIN n. +15 °C sisätilassa n. +12 °C sisätilassa

Jos haluatte valita lampötilan jäähdytkseen, kiertäkää termostaatin kytkinnuppia (kts. kuva 3 1, sivulla 4), kunnes haluttu lampötila-alue on saavutetty.

7.4 Kylmälaatikon pois päältä kytkeminen

OHJE

Jos haluatte poistaa jäähdytyslaitteen pidemmäksi ajaksi käytösta, puhdistakaa se ja jättäkälokero hieman auki. Tallä ravalla estätte epamiellyttävien hajujen muodostumisen.

Avatkaa kylmälatakikon lokero.
Käantakäa termostaatin nuppi (kts. kuva 3 1, sivulla 4) asentoon "0" kylmälataikon kytkemiseksi pois pälta.
Kylmälataikko on kytketty pois päältä.
Jos poistatte kylmälataikon käytösta, irrottakaa liitantäjohto akusta.

7.5 Sulattaminen

Ilmankosteus voi muodostaa jäähdytyslaitteen sisälle jäätä, joka heikentää jäähdytystehoa. Sulattakaa laite siksi ajoissa.

HUOMAUTUS!

Alkää poistako jäkerrosta koskaan kovilla tai terävillä työkaluilla, jotka voivat vahingoittaa muovia tai haih Dutinta.

Ottakaa jähdytettävät tuotteet pois ja varastoikaa ne niiden kylmanä pitämiseksi toiseen jähdytsaitteeseen.
Kytkekää jaahdytyslaite pois pälta (kts. kap. "Kylmälaatikon pois pälta kytkominen" sivulla 130) ja jattakää lokero auki.

Pyyhkikää sulamisvesi pois tai tyhjentäkää - jos sellainen on - keräyskaukalo.

8 Puhdistaminen ja hoito

VAROITUS!

Irrota laite verkosta aina ennen puhdistusta ja huoltoa.

HUOMAUTUS! Vaurioitumisvaara!

• Älä puhdista kylmälaitetta koskaan juoksevan veden alla tai tiskivedessä.
• Älä käytä puhdistamiseen kovia puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa kylmälaitetta.

Puhdistakaa laite toisinaan sisälta ja ulkoa kostealla liinalla.

Varmista, etta laitteen ilmanotto- ja poistoaukot ovat puhtaita polystä ja liasta, jotta toiminnassa syntyvä lampö voidaan johtaa bois ja laite ei pääse vauroitumaan.

9 Tuotevastuu

Laitetta koskee lakisäteinen takuuaika. Jos tuote sattuu olemaan viallinen, känny maasi valmistajan toimipisteen puoleen (osoitteet käytöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lahetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa nakyy ostopäivä,
  valitusperuste tai vikakuvaus.

10 Havittäminen

Vie pakkaismateriaali mahdollisuuksien mukaan vastaavan kierratysjäteen joukloon.

Jos poistat tuotteen lopullisesti käytösta, pyydba tietoa sen havittämista koskevista märäyksistä lahimmastä kierratyskesukkestatai ammattilikkeestasi.

11 Vianetsintä

VAROITUS!

Ainoastaan ammattilaiset saavat korjata tata laitetta. Epaaianmukaisista korjauksista saattaa aiheutua huomattavia vaaroja.

Kompressori ei käy

Ilmiö Mahdollinen syy Ratkaisu
UNAV=0 voltia Katko liitäntäjohtimessa	Luo liitäntä
akku - elektroniikka
Pääkytkin rikki (jos sellainen on) Vaihda pääkytkin
Lisäjohtosulake palanut (jos sellainen on)	Vaihda johtosulake
UNAV ≤ U Pääällä	Akkujännite liian matala Lataa akku
Käynnistysryityksessä:	Löysä johtoliitos	Luo liitäntä
UNAV ≤ U Pois	Huono kontakti (korroosio)
	Akkukapasiteetti liian vähäinen Vaihda akku
	Johdon lapiimitta liian pieni	Vaihda johto (kuva 2, sivulla 3)
Käynnistysryityksessä:	Ympäristön lämpötila liian korkeä –
UNAV ≥ U Pääällä	Ilman syöttö ja poisto ei ole riittävä	Siirrä jääkaappia
	Kondensaattori likaantunut	Puhdista kondensaattori
Sähköinen katkos kompressorissa tappien välillä	Kompressori rikki	Vain valtuutettu asiakaspalveluliike voi korjata vian.

U_NAV Jannite elektroniikan plus- ja miinusnavan valillä

U Paallä Pällekytkentäjannite elektroniikan liittimessä (kts. kap. "Tekinen kuvaus" sivulla 127)

U Pois Poiskytkentajannite elektroniikan liittimessä (kts. kap. "Tekinen kuvaus" sivulla 127)

Sisälampötila liian kylmä termostaattiasennossa "MIN"

Ilmiö Mahdollinen syy Ratkaisu
Kompressori käy jatku-vasti	Termostaattianturilla ei ole kontaktia haihdutttimeen	Kiinnittäkää anturi
	Oikosulku termostaattijohtimessa Vaihtakaa termostaatti
	Termostaatti rikki
Kompressori käy pittään	Haihdutinlokerossa on pakastettusururia määrä

Jäähdytysteho heikkenee, sisälampötila nousee

Ilmiö Mahdollinen syy Ratkaisu
Kompressori käy pit-kään/jatkuvasti	Haihdutin jäätnyt Sulattakaa haihdutin
	Jäähdytystilan eristys ei ole riittävä (kosteaa/märkä)	Saatäkää/vahtakaa loke-ron tiiviste
	Ympäristön lämpötila liian korkea
	Ilman syöttö ja poisto ei ole riittävä Huolehtikaa riittävästä ilmanvaihosta
	Kondensaattori likaantunut Puhdistakaa kondensaat- tori
	Tuuletin rikki (jos sellainen on) Vaihtakaa tuuletin
Kompressori käy harvoin Akkukapasiteetti käytetty loppuun Ladatkaa akku

Epätavallisia aeniä

Ilmiö Mahdollinen syy Ratkaisu
Kovaa jyrinää Jokin jäähydtyskierron osa ei pääse	Väännä osaa varovasti
heilumaan vapaasti (ottaa kiinni seinään)
Vieras esine kylmäkoneen jaASNänvälissä	Ota vieras esine pois
Tuuletinmelua –

Radio- tai televisionhäiriöitä ajoneuvossa

Ilmiö Mahdollinen syy Ratkaisu
Vastaanottohäiriöitä, kun kompressori käy	Jäähdytslaitteen sähköliitäntäe ei ole liitetty suoraan akkuun	Liittäkää jäähdytslaite mahdollisuksien mukaan suoraan akun napoihin

12 Tekniset tiedot

	CD 20 CD 30
Liitäntäjännite:	12 V=~/24 V=
Poiskytkentäjännite: 10,4	V - 12 V=22,8 V - 24 V=
Päällekytkentäjännite: 11	,7 V - 12 V=24,2 V - 24 V=
Nimellisvirta:	12 V=: 3 A24 V=: 1,5 A
Jäähdytysteho:	0 °C ... +15 °C	-2 °C ... +12 °C
Hyötytilavuus: 20 l	30 l
Ilmastoluokka:	N
Ympäristön lämpötila:	+16 °C ... +32 °C
Ilmankosteus:	maks. 90 %
Jatkuva kallistus:	maks. 30°
Mitat:	kuva 1, sivulla 3
Paino:	16,1 kg	18 kg
Tarkastus/sertifikaatit:	CE E4
