Produkttyp	Fernseher
Marke	Grundig
Modell	MW70269
Netzspannung	220-240 V, 50/60 Hz
Betriebsverbrauch	155 W
Standby-Verbrauch	6 W
Audioleistung	2 x 10 W + 20 W (40 W insgesamt)
Empfangsbereiche	Kanäle C01 bis C99, Sonderkanäle S01 bis S41
Video-Normen	PAL, SECAM, NTSC 4,43 MHz, NTSC 3,58 MHz über AV
Suchsystem	ATS Euro Plus (automatisch)
Hilfssystem	Easy Dialog System mit Dialogcenter
Technologie	MEGALOGIC (für Grundig Videorecorder)
Zusatzfunktionen	PIP (Bild-im-Bild), Dolby Surround Pro Logic, PC-Eingang
Bildschirmreinigung	Weiches, feuchtes Tuch, nur klares Wasser
Sicherheit	Nicht öffnen, nicht Wasser aussetzen, bei Gewitter Netzstecker ziehen
Reparierbarkeit	Fachmann beauftragen
Netzkabel	Art.-Nr. GWN 9.22 / 8290.991-316
Konformität	Richtlinien 73/23/EWG und 89/336/EWG, Normen EN 60065, EN 55013, EN 55020
Verfügbare Sprachen	Französisch, Deutsch, Englisch, Spanisch, usw.

Häufig gestellte Fragen - MW70269 GRUNDIG

Wie schalte ich den Fernseher ein?

Drücken Sie die Taste © am Gerät. Die LED leuchtet auf. Drücken Sie dann die Taste ① auf der Fernbedienung.

Wie führe ich den automatischen Sendersuchlauf durch?

Drücken Sie die Taste (1) und dann OK. Wählen Sie Automatische Programmierung, dann Neue Programmierung. Bestätigen Sie Ihr Land mit OK. Die Suche erfolgt automatisch.

Was tun, wenn das Bild unscharf ist?

Überprüfen Sie den Betrachtungsabstand (5-fache Bildschirmdiagonale). Vermeiden Sie direktes Licht auf den Bildschirm. Reinigen Sie den Bildschirm mit einem weichen, feuchten Tuch.

Wie verwende ich das MEGALOGIC-System mit einem Grundig Videorecorder?

Schließen Sie den Videorecorder über das mitgelieferte Peritelevision-Kabel Megalogic-EURO/AV an. Bei der Sendersuche werden die Daten automatisch an den Videorecorder übertragen.

Wie reinige ich den Bildschirm?

Verwenden Sie ein weiches, feuchtes Tuch, das nur mit klarem Wasser angefeuchtet ist. Keine chemischen oder scheuernden Reinigungsmittel verwenden.

Kann ich einen Computer an diesen Fernseher anschließen?

Ja, das Gerät ist für den PC-Anschluss über die Peritelevision-Buchse vorbereitet. Beachten Sie die Pinbelegung in der Anleitung für eine korrekte Verbindung.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien. Stellen Sie sicher, dass kein Hindernis den Sensor blockiert. Sie können auch die Tasten am Gerät für grundlegende Funktionen verwenden.

Wie aktiviere ich die PIP-Funktion (Bild-im-Bild)?

Die PIP-Funktion kann optional integriert sein. Wenden Sie sich an Ihren Händler, um zu erfahren, ob Ihr Modell damit ausgestattet ist, und um Aktivierungsanweisungen.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Öffnen Sie das Gerät niemals (überlassen Sie es einem Fachmann). Nicht Wasser aussetzen. Bei Gewitter Netzstecker und Antennenkabel ziehen. Lüftungsschlitze nicht abdecken.

Wo finde ich das Ersatz-Netzkabel?

Das spezifische Netzkabel hat die Referenz GWN 9.22 / 8290.991-316. Bestellen Sie es beim Grundig-Kundendienst.

BEDIENUNGSANLEITUNG MW70269 GRUNDIG

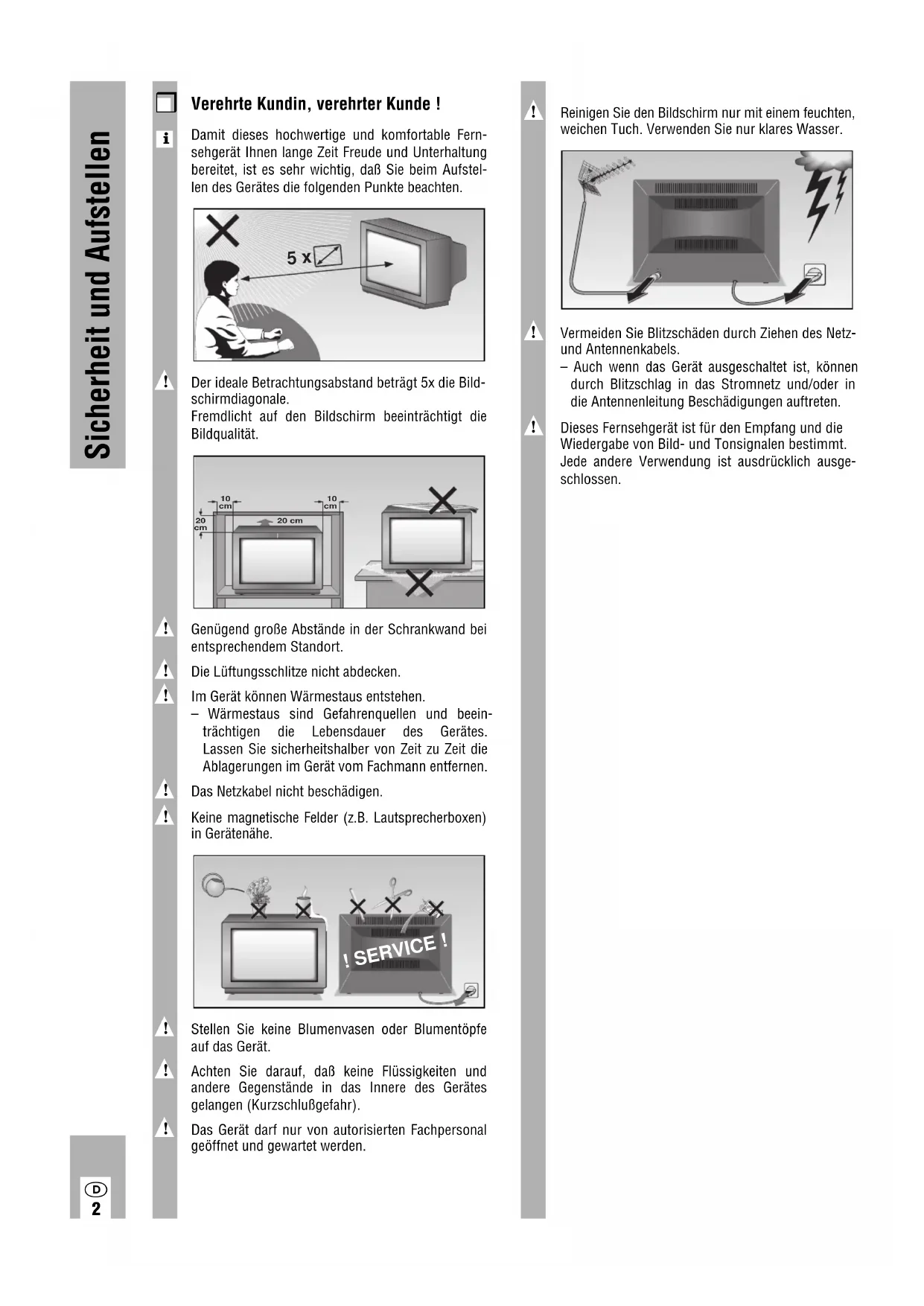

Verehrte Kundin, verehrter Kunde!

Damit thesehwertige und komfortable Fernsehgerat Ihnen lange Zeit Freude und Unterhaltung bereitet, ist es sehr wichtig, daß Sie beim Aufstellenden Gerätes die folgenden Punkte beachten.

Der ideale Betrachtungsabstand beträgt 5x die Bildschirmdiagonale.

Fremdlicht auf den Bildschirm beeinträchtigt die Bildqualität.

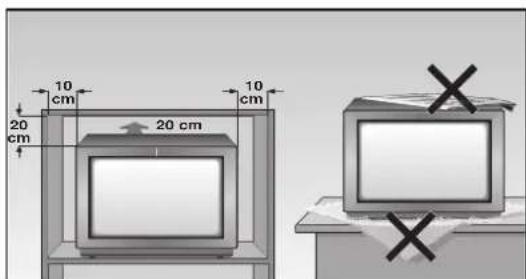

Genügend große Abstände in der Schrankwand bei entsprechendem Standort.

Die Lüftungsschlitze nicht abdecken.

Im Gerät können Wärmestaus entstehen.

Wärmestaus sind Gefahrenquellen und beeintrachtigen die Lebensdauer des Gerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Gerät vom Fachmann entfern.

Das Netzkabel nicht beschädigen.

Keine magnetische Felder (z.B. Laufsprecherboxen) in Gerätenähe.

Stellen Sie keine Blumenvasen oder Blumentöpf auf das Gerät.

Achten Sie darauf, daß keine Flüssigkeiten und andere Gegenstände in das Innere des Gerätes gelangen (Kurzschlußgefahr).

Das Geratarf nur von autorisierten Fachpersonal geöffnet und gewartet werden.

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

Vermeiden Sie Blitzschäden durch Ziehen des Netz- und Antennenkabels.

• Auch wenn das Gerät ausgeschelt ist, konnen durch Blitzschlag in das Stromnetz und/oder in die Antennenleitung Beschädigungen auftreten.

Dieses Fernsehgerat ist fur den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt. Jede andere Verwendung ist ausrücklich ausgeschlossen.

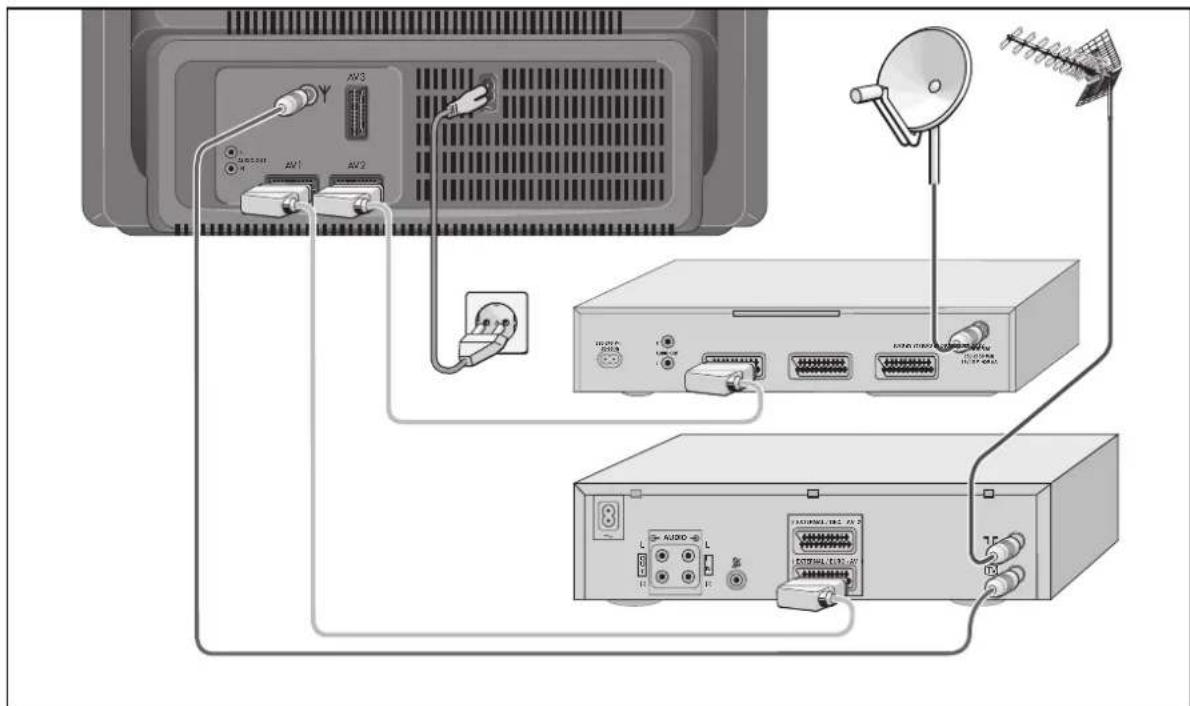

Anschlußbeispel (Fernsehgerät, Video-Recorder und Satelliten-Receiver)

Dieses hochdigitalisierte Fernsehgerät bietet optimale Bild- und Tonqualität.

Die wesentlichen Voraussetzungen hierfür sind: Einwandfrei Funktionierende Antennenanlagen und Antennenanschlußkabel mit hohem Schirmma (85 dB) als Verbindung zwischen Fernsehgerät und Antennensteckdose bzw. zwischen Fernsehgerät und Videorecorder.

Vermeiden Sie auch Kabelschleifen in Gerätenähe.

Im Dialogcenter Menüteil »Audio-/Video-Anschlüsse«finden Sie weitere Hinweise zum Anschlieben von verschiedenen Zusatzgeräten (z. B. SAT-Receiver, Decoder).

Das GRUNDIG MEGALOGIC-System

Das Fernsehgerat ist mit dem MEGALOGIC-System ausgerüstet.

Wenn Sie einen GRUNDIG Video-Recorder mit MEGALOGIC-System über das mitgelieferte Megalogic-EURO/AV (Scart)-Kabel an diesen Fernsehgerät anschließen, dann werden bei jeder „Neuroprogrammierung der Fernsehprogramme" die terrestrischen Fernsehprogramme (und alle programmplatzbezogenen Daten) automatisch an den Video-Recorder (VCR) übertragen.

Das „Einstellen der Fernsehprogramme am Video-Recorder" ist nicht mehr notwendig.

Gerä ein-/ausschalten

Die Taste am Gerat drucken.

Leuchtet danach nur die LED in der Netztaste, dann befindet sich das Gerät in Bereitschaft.
Schalten Sie dann mit der Fernbedienung - durch Drucken der Taste ① - das Gerät ein.

Programmplätze belegen

Das Gerat ist mit dem automatischen Programmssuchlauf ATS euro plus ausgestattet, der Ihnen die Programmplatzbelegung abnimmt.

Nach dem Einsatz des Gerätes bestätigten Sie die Dialogsprache »Deutsch« mit der Taste OK.

Wenn die Seite Dialogsprache wahlen nicht erscheidt, drucken Sie die Taste 1 und anschließend die Taste OK. Das Dialogcenter blendet sich ein. Wahlen Sie mit den Tanten oder die Zeile Automatische Programmierung an. Drucken sie die Taste OK Wahlen Sie mit den Tanten oder die Zeile Komplette Neuprogrammierung an und drucken Sie die Taste OK.

Bestätigen Sie den Gerätestandort mit der Taste OK

Nach Beenden der automatischen Programmplatzbelegung erhalten Sie Hinweise zum Easy Dialog System.

Das Easy Dialog System

Ihr Fernsehgerat ist mit einem »Easy Dialog System« ausgestattet.

Das heißt, alle Bedienhinweise sind nicht wie sonst in einer gedruckten Anleitung, sondern in Dialogfeldern enthalten, die in das Bild eingeblendet werden konnen.

Das Dialogcenter

Das Dialogcenter ist die Steuerzentrale Ihres Fernsehgerätes. Durch Drücken der Taste ① und anschließendes Bestätigen mit der Taste OK rufen Sie das Dialogcenter auf. Hier können Sie vielfältige Einstellungen vornehmen, Informationen abrufen und gezielt Hilfen zur Bedienung Ihres Fernsehgerätes (z.B. Erklärung der Fernbedienung, Stichwortverzeichnis, Tips und Tricks) erhalten.

Probieren Sie es einfach aus. Sie können nichts falsch machen

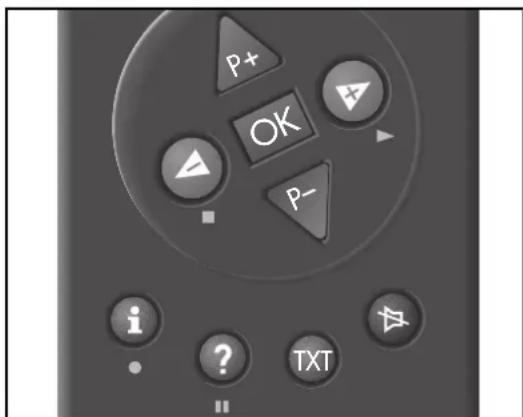

Die Grundbedienung

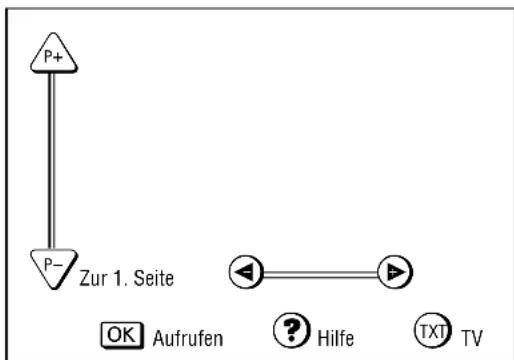

Die Dialogzeichen zeigen bei jedem Bedienschritt an, mit welchen Tasten bestimmte Funktionen ausgeführrt werden können.

Bewegen des gelben Balkens nach ohen/unten

Bei zweiseitigen Menü wird auf die zweite Seite »umgebättert'.

Einstellen von Werten.

Aufrufen oder bestätigten der angewählten Funktion.

Zurück zumFernsehbild.

Aufrufen der aktuellen Hilfe.

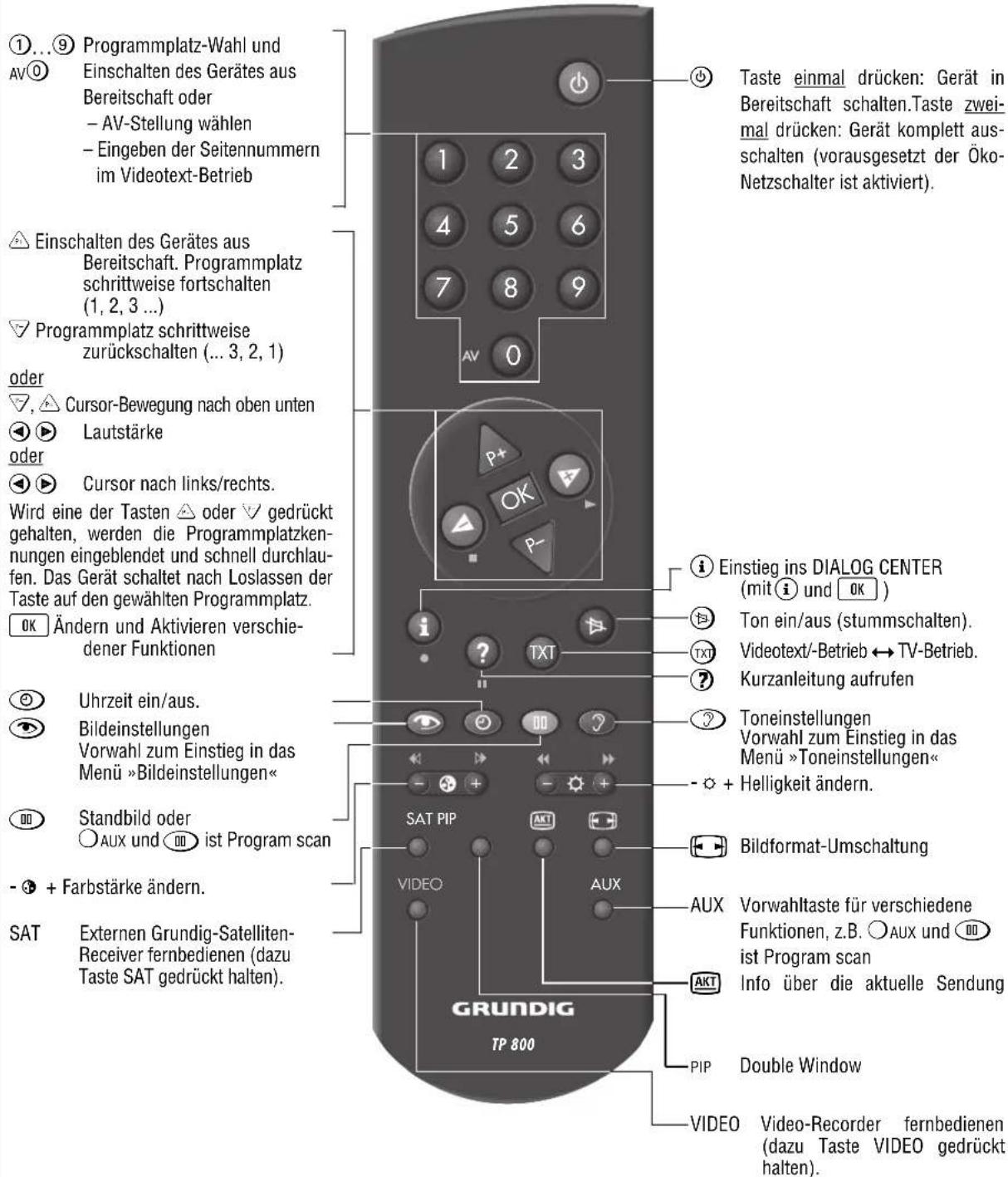

Auf dieser Seite sind die Tasten der Fernbedienung kurz erklär.

Im Dialogcenter sind unter »Fernbedienung« alle Funktionen der Fernbedienung erklär.

Probieren Sie die Funktionen einfach aus.

Netzspannung:

220-240V, 50/60Hz

(Regelbereich des Netzeile 190 ... 264V)

Aufnahme:

	Aufnahme Aufnahme Tonendstufe Tonendstufeim Betrieb in Bereitschaft Musikleistung Sinus
	ca. 155 W 6 W 80 W aktiv	2 x	10 W + 20 W

Empfangsbereiche:

C01...C99

Sonderkanale S01 ... S41

Norm:

PAL; SECAM; NTSC 4.43 MHz; BG, NTSC 3.58 MHz via AV

Service-Hinweise für den Fachhandel:

Das Gerätarf nur mit dem beiliegenden Netzkabelset betrieben werden. Es verhindert Störungen aus dem Netz und ist Bestandteil der Gerätezulassung.

Für Ersatzwische bestellen Sieitte bei einer Kundendienst-Stelle nur das Netzkabelset mit der Bezeichnung GWN 9.22/Sachnummer 8290.991-316*.

Das Produkt erfüllt die Forderungen folgender EU-Richtlinien:

73/23/EWG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen.

89/336/EWG Richtlinie über die elektromagnetische Verträglichkeit.

Das Gerat entspricht den Normen: EN 60065, EN 55013, EN 55020

Das Gerat entspricht der Verordnung über den Schutz vor Schaden durch Rontgenstrahlen. Die Rontgenstrahlung - verursacht durch die Bildrohre - ist ausreichend abgeschirmt und darum vollig ungebährlich. Beschleunigungsspannung max. 34kV /mittlerer Strahlstrom 1,6mA.

Unsachgemäß Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildrohrentyps, können dazu führen, daß Rontgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und)dürfen nicht betrieben werden.

Zusatzausstattung:

Das Gerat ist für Satellitenempfang, Dolby Surround Pro Logic, Anschluß eines PCs und PIP (Bild im Bild)VBorbereitet. Bei eingebauter PIP-Funktion kann ein andere TV-Programm oder ein AV-Bild (z.B.von Videorecorder oder Videocamera) als Kleinbild eingeblendet werden.Fragen Sie ihren Fachhandler.

Änderungen und Irrtümer vorbehalten!

Kontaktbelegung EURO-AV-Buchse

Wenn Sie an das Fernsehgerat Zusatzgeräte anschließen wollen (z. B. Computer, Verständkeranlage), dann kann Ihr Fachhandler anhand der folgenden Anschlußabelle eine normgerechte Verbindung herstellen:

Stift Signal

1 = Audio Ausgang rechts
2 = Audio Eingang rechts
3 = Audio Ausgang links
4 = Audio Masse
5 = Blau Masse
6 = Audio Eingang links
7 = RGB Blau Eingang
8 = Schaltspannung
9 = Grün Masse

10 = Datenleitung (MEGALOGIC)

11 = RGB Grün Eingang
12=-
13 = Rot Masse
14 = Masse
15 = RGB Rot Eingang

(S-Video = Chroma)

16 = RGB Schaltspannung
17 = Video Masse
18 = RGB Schaltspannung Masse
19 = Video Ausgang
20 = VideoEingang

(S-Video = Luminanz)

21 = Abschirmung/Masse

GRUNDIG Kundenberatungszentrum

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werk-tags stets von 8.00 - 19.00 Uhr zur Verfügung.
