ST 55 800 TEXT - Fernsehen GRUNDIG - Kostenlose Bedienungsanleitung

Produkttyp	Farbfernseher mit Kathodenstrahlröhre und Teletext
Marke	Grundig
Modell	ST 55 800 TEXT
Stromversorgung	220-240 V, 50/60 Hz (Bereich 165-265 V)
Stromverbrauch	Etwa 70 W (Standby: 9 W)
Empfangsbereiche	Kanäle C01 bis C99, Sonderkanäle S01 bis S41
Audioausgangsleistung	2 x 8 W Musikleistung (2 x 4 W Sinusleistung)
Hauptfunktionen	Automatische Sendersuche ATS, Teletext, Audiomenü (Stereo/Mono, Stereobreite, Höhen, Tiefen, Balance), eingebauter Decoder, Scart-Eingang, S-VHS, Kopfhörer, Abschaltautomatik, Standby-Umschaltung
Anschlüsse	1 Scartbuchse (EURO-AV), Video-/Audioeingang für Camcorder (RCA-Buchse), Kopfhörerbuchse 3,5 mm, Antennenbuchse
Wartung und Reinigung	Regelmäßige Entstaubung der Lüftungsschlitze durch einen Fachmann, um Hitzestau zu vermeiden
Sicherheit	Bei Gewitter Antenne und Netzstecker ziehen; Lüftungsschlitze nicht blockieren; Feuchtigkeit vermeiden; keine Gegenstände in die Schlitze einführen
Ersatzteile und Reparierbarkeit	Ersatznetzkabel: Referenz GWN 9.22 / Produktnummer 8290.991-316; jede Änderung der Hochspannung oder der Kathodenstrahlröhre kann die Röntgenstrahlung erhöhen und das Gerät nicht konform machen
Allgemeine Informationen	Idealer Betrachtungsabstand: 5-fache Bildschirmdiagonale; Mindestabstand um das Gerät: 10 cm an den Seiten, 20 cm oben und hinten

Häufig gestellte Fragen - ST 55 800 TEXT GRUNDIG

Wie führe ich die automatische Sendersuche (ATS) durch?

Schalten Sie das Fernsehgerät aus dem Standby mit einer Zifferntaste (1...9) ein. Drücken Sie dann die Taste P/C etwa 4 Sekunden lang, bis das ATS-Menü erscheint. Drücken Sie OK, um die Suche zu starten. Der Vorgang kann eine Minute oder länger dauern. Zum Beenden ohne Speichern drücken Sie i.

Wie verschiebe ich ein Programm auf eine andere Position?

Wählen Sie die zu verschiebende Programmposition. Drücken Sie P/C, um das Programmmenü anzuzeigen. Geben Sie unter 'PR' die Nummer der neuen Position (z.B. 05) mit den Zifferntasten ein. Drücken Sie OK zur Bestätigung, dann i, um zum TV-Modus zurückzukehren.

Wie stelle ich den Ton ein (Stereo/Mono, Höhen, Tiefen)?

Drücken Sie i, dann die Taste ▶, um das Audiomenü anzuzeigen. Verwenden Sie die Tasten P+/P-, um eine Option auszuwählen (Stereobreite, Höhen, Tiefen, Balance) und ◀/▶ zum Ändern. Für den Stereo/Mono-Modus wählen Sie die erste Zeile und wählen mit ◀/▶. Drücken Sie OK, um die Mono-Einstellung pro Programm zu speichern.

Wie verwende ich den Teletext?

Drücken Sie TXT, um den Teletext anzuzeigen. Geben Sie die dreistellige Seitennummer (100-899) mit den Zifferntasten ein. Verwenden Sie P+/P- für das 'Page Catching' (Cursorauswahl auf einer Übersichtsseite). Drücken Sie AUX, um die Dialogzeile anzuzeigen, die Funktionen wie Schriftgröße (+Ⓜ), Unterseite (-Ⓜ), Antwort (▶), Anhalten der Seite (◀) bietet. Die Farbtasten ermöglichen den Zugriff auf die Floft-Themen.

Wie schließe ich einen Videorecorder oder Camcorder an?

Verbinden Sie einen Videorecorder mit einem Scart-Kabel mit der Scartbuchse (EURO-AV). Wählen Sie dann AV1 durch mehrmaliges Drücken von 0 AV. Für einen Camcorder (VHS, Video 8) schließen Sie das Videokabel (FBAS) an die VIDEO IN-Buchse und die Audiokabel an L AUDIO und R AUDIO an. Wählen Sie AV2 mit der Taste 0 AV. Beachten Sie, dass kein Kopieren auf die Scartbuchse möglich ist.

Wie programmiere ich die automatische Abschaltung (Timer)?

Drücken Sie i, dann OK, dann erneut i, um die Timer-Funktion aufzurufen. Geben Sie dann die Minutenanzahl (01 bis 99) mit den Zifferntasten ein. Das Gerät schaltet sich nach dieser Zeit automatisch aus.

Was tun, wenn die Meldung 'BATTERY' auf dem Bildschirm erscheint?

Diese Meldung zeigt an, dass die Batterie der Fernbedienung erschöpft ist. Entfernen Sie sie sofort und ersetzen Sie sie durch eine neue Batterie unter Beachtung der Polarität. Entsorgen Sie verbrauchte Batterien nicht im Hausmüll; beachten Sie die Umweltschutzgesetze.

Wie schließe ich einen Kopfhörer an das Fernsehgerät an?

Schließen Sie einen Kopfhörer mit 3,5-mm-Klinkenstecker an die mit ⚙ gekennzeichnete Buchse an. Die internen Lautsprecher werden dadurch ausgeschaltet. Die Lautstärke des Kopfhörers wird mit den Tasten ◀ und ▶ eingestellt.

Wie aktiviere ich den Decoder für verschlüsselte Sender?

Schließen Sie den Decoder an die Scartbuchse (EURO-AV) an. Wählen Sie die verschlüsselte Programmposition. Drücken Sie P/C, um das Programmmenü anzuzeigen. Wählen Sie mit ◀/▶ 'DEC' und schalten Sie mit P+/P- auf ON. Beim Programmwechsel erscheint ein Punkt hinter dem P. Speichern Sie mit OK und beenden Sie mit i.

Welche Vorsichtsmaßnahmen bei Gewitter?

Auch wenn das Fernsehgerät ausgeschaltet ist, kann ein Blitz das Stromnetz und den Antennenkreis beschädigen. Ziehen Sie bei Gewitter den Antennenstecker und den Netzstecker. Dies schützt das Gerät vor Überspannungen.

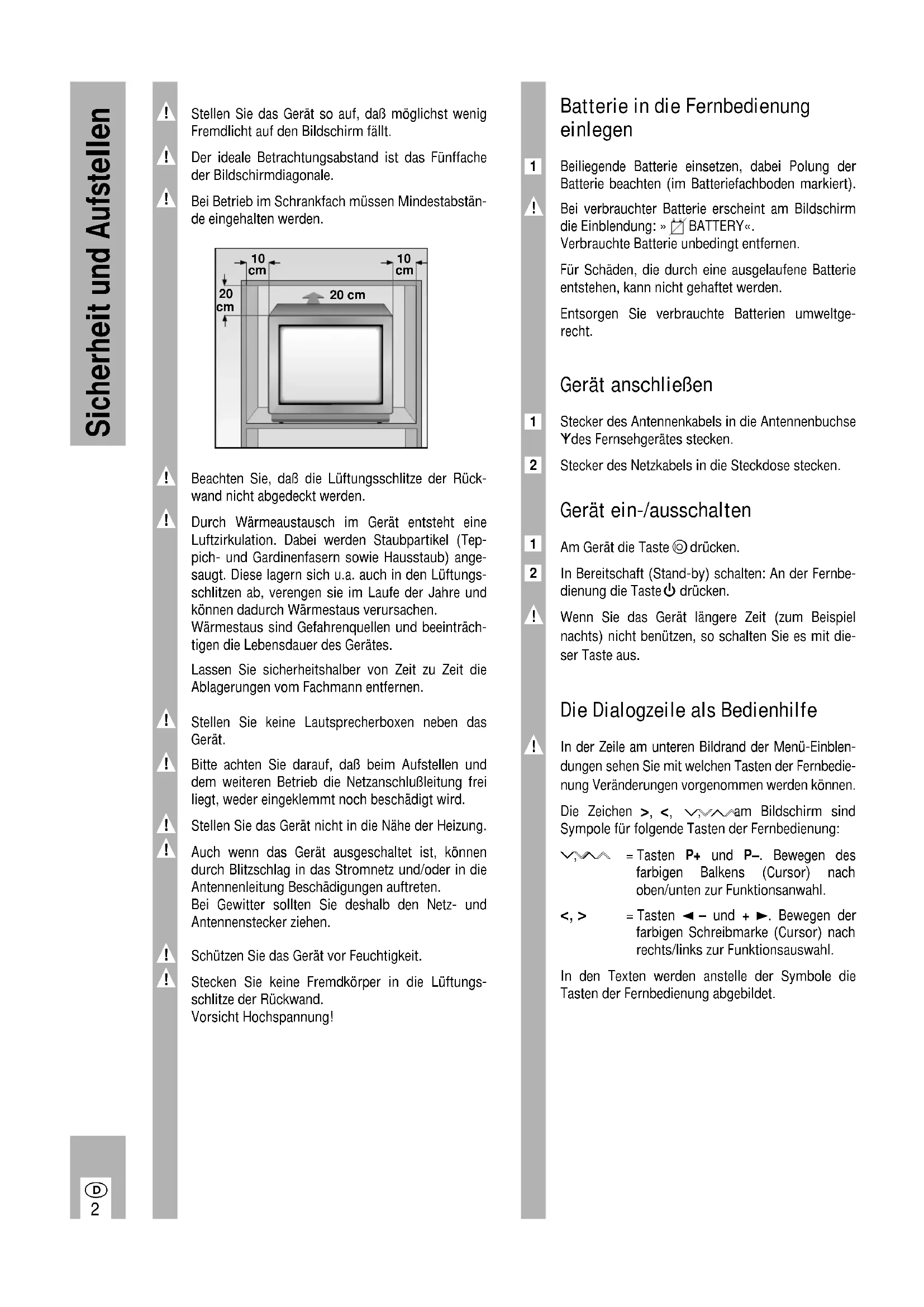

BEDIENUNGSANLEITUNG ST 55 800 TEXT GRUNDIG

! Stellen Sie das Gerät so auf, daß möglichst wenig Fremdlicht auf den Bildschirm fällt.
! Der ideale Betrachtungsabstand ist das Fünffache der Bildschirmdiagonale.

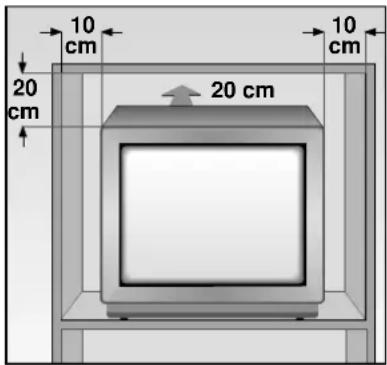

Bei Betrieb im Schrankfach müssen Mindestabstände eingehalten werden.

10 cm 20 cm 20 cm 10 cm

! Beachten Sie, daß die Lüftungsschlitze der Rückwand nicht abgedeckt werden.

! Durch Wärmeaustausch im Gerät entsteht eine Luftzirkulation. Dabei werden Staubpartikel (Teppich- und Gardinenfasern sowie Hausstaub) angesaugt. Diese lagern sich u.a. auch in den Lüftungsschlitzen ab, verengen sie im Laufe der Jahre und können dadurch Wärmestaus verursachen. Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Gerätes.

Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen vom Fachmann entfernen.

! Stellen Sie keine Lautsprecherboxen neben das Gerät.

! Bitte achten Sie darauf, daß beim Aufstellen und dem weiteren Betrieb die Netzanschlußleitung frei liegt, weder eingeklemmt noch beschädigt wird.

! Stellen Sie das Gerät nicht in die Nähe der Heizung.

Auch wenn das Gerät ausgeschaltet ist, können durch Blitzschlag in das Stromnetz und/oder in die Antennenleitung Beschädigungen auftreten.

Bei Gewitter sollten Sie deshalb den Netz- und Antennenstecker ziehen.

Schützen Sie das Gerät vor Feuchtigkeit.

! Stecken Sie keine Fremdkörper in die Lüftungsschlitze der Rückwand. Vorsicht Hochspannung!

Batterie in die Fernbedienung einlegen

1 Beiliegende Batterie einsetzen, dabei Polung der Batterie beachten (im Batteriefachboden markiert).
! Bei verbrauchter Batterie erscheint am Bildschirm die Einblendung: » 📋 BATTERY«. Verbrauchte Batterie unbedingt entfernen.

Für Schäden, die durch eine ausgelaufene Batterie entstehen, kann nicht gehaftet werden.

Entsorgen Sie verbrauchte Batterien umweltgerecht.

Gerät anschließen

1 Stecker des Antennenkabels in die Antennenbuchse Ydes Fernsehgerätes stecken.
2 Stecker des Netzkabels in die Steckdose stecken.

Gerät ein-/ausschalten

1 Am Gerät die Taste ☐ drücken.
2 In Bereitschaft (Stand-by) schalten: An der Fernbedienung die Taste 🔊 drücken.
Wenn Sie das Gerät längere Zeit (zum Beispiel nachts) nicht benützen, so schalten Sie es mit dieser Taste aus.

Die Dialogzeile als Bedienhilfe

In der Zeile am unteren Bildrand der Menü-Einblendungen sehen Sie mit welchen Tasten der Fernbedienung Veränderungen vorgenommen werden können.

Die Zeichen >, <, √,√∧∧am Bildschirm sind Sympole für folgende Tasten der Fernbedienung:

,=Tasten P+ und P-. Bewegen des farbigen Balkens (Cursor) nach oben/unten zur Funktionsanwahl.

<, > = Tasten ◀ - und + ▶. Bewegen der farbigen Schreibmarke (Cursor) nach rechts/links zur Funktionsauswahl.

In den Texten werden anstelle der Symbole die Tasten der Fernbedienung abgebildet.

1. Möglichkeit

Das Senderspeicher-System »ATS«

Der ATS-Programme-Suchlauf tastet den gesamten Empfangsbereich ab und speichert alle gefundenen Programme automatisch.

Vorgehensweise:

1 Gerät mit den Tasten 1...9 aus Bereitschaft einschalten.
2 Taste P/C ca. 4 sec. drücken, bis das ATS-Menü erscheint.
3 Suchlauf mit Taste OK starten.

Der Suchlauf-Vorgang kann über eine Minute dauern. Die Geräteeinstellung ist nun abgeschlossen. Wir wünschen Ihnen viel Spaß beim Fernsehen.

Wenn Ihnen die automatische Programmplatz-Belegung nicht zusagt, können Sie die auf den Programmplätzen gespeicherten Programme nach Ihren Wünschen austauschen (umschichten).

Werden einige Programme vom ATS-Suchlauf nicht erfaßt, können Sie diese mit der 2.Möglichkeit – Durch direktes Eingeben der Kanalzahlen – auf die Programmplätze legen.
Mit Taste i kann der Suchlauf abgebrochen werden.

Programmplatzbelegung ändern

Beispiel: Das Programm von Programmplatz 5 soll auf Programmplatz 2.

1 Programmplatz 2 anwählen.
2 Taste P/C drücken. Das Programm-Menü blendet sich ein.
3 Unter »PR« neuen Programmplatz 05 mit den Tasten 1...9 zweistellig eingeben.
4 Taste OK drücken. Der Vorgang ist abgeschlossen.
5 Mit Taste i zurück zum Fernsehbetrieb.

2. Möglichkeit

Durch direktes Eingeben der Kanalzahlen

Dies ist nur sinnvoll, wenn Ihnen die Kanalzahlen der Programme bekannt sind.

Wurde die Belegung der Programmplätze mit dem ATS-Kanalsuchlauf durchgeführt, ist es nicht erforderlich diese Einstellung durchzuführen.

Vorgehensweise:

1 Taste P/C drücken, das Programm-Menü blendet sich ein.
Achtung – in AV-Stellung nicht möglich.

PR	CH		DEC	FT
22	S06		ON	00
0-9			OK	i

Die Dialogzeile

Bewegen der farbigen Schreibmarke mit Tasten ◀ – und +▶.

2 Unter »PR« mit P+/P- zu belegenden Programmplatz wählen.

" »CH« Kanalzahl eingeben, (bei Sonderkanal mit Taste P+ anstatt »C«ein »S«).

Taste + ▶drücken. Mit den Zifferntasten die gewünschte Kanalzahl eingeben.

Wird eine der Tasten P+ oder P-gedrückt gehalten, startet der Kanalsuchlauf. Der Kanalsuchlauf stoppt bei jedem Programm, das Sie empfangen können.

" »DEC« Wird auf diesen Programmplatz ein verschlüsseltes Programm gelegt und ein entsprechender Descrambler (Decoder) angeschlossen, dann ist »ON« zu wählen.

" »FT« Ist nach dem Belegen Feinabstimmen notwendig, dann

Taste ← drücken bis die Ziffern unter FT grün sind.

Taste P+ oder P- drücken und damit besten Bild- und Toneindruck wählen.

3 Mit Taste OK die veränderten Werte speichern.
Die Programm-Daten des nächsten Programmplatzes werden eingeblendet.

4 Zurückschalten ins TV-Programm mit Taste i

Wird auf einen Programmplatz Kanal 00 eingegeben, können mit den Tasten P+ und P- alle nachfolgenden Programmplätze nicht mehr angewählt werden.

Jeder veränderte Wert wird automatisch nach ca. 8 Sekunden oder durch Schalten in Stand-by gespeichert.
Das Fernsehgerät wurde mit maximalem Kontrast getestet. Abhängig vom Gerätestandort und der Raumhelligkeit ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren um den subjektiv besten Bild-eindruck zu erhalten.
Mit Taste iikann die Programmanzeige auf Dauer eingeblendet werden.
Jeder veränderte Wert wird automatisch nach ca. 8 Sekunden oder durch Schalten in Stand-by gespeichert.
Das Fernsehgerät wurde mit maximalem Kontrast getestet. Abhängig vom Gerätestandort und der Raumhelligkeit ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren um den subjektiv besten Bild-eindruck zu erhalten.
Mit Taste iikann die Programmanzeige auf Dauer eingeblendet werden.
! Jeder veränderte Wert wird automatisch nach ca. 8 Sekunden oder durch Schalten in Stand-by gespeichert. ! Das Fernsehgerät wurde mit maximalem Kontrast getestet. Abhängig vom Gerätestandort und der Raumhelligkeit ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren um den subjektiv besten Bild-eindruck zu erhalten. ! Mit Taste iikann die Programmanzeige auf Dauer eingeblendet werden.
! Jeder veränderte Wert wird automatisch nach ca. 8 Sekunden oder durch Schalten in Stand-by gespeichert. ! Das Fernsehgerät wurde mit maximalem Kontrast getestet. Abhängig vom Gerätestandort und der Raumhelligkeit ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren um den subjektiv besten Bild-eindruck zu erhalten. ! Mit Taste iikann die Programmanzeige auf Dauer eingeblendet werden.
! Jeder veränderte Wert wird automatisch nach ca. 8 Sekunden oder durch Schalten in Stand-by gespeichert. ! Das Fernsehgerät wurde mit maximalem Kontrast getestet. Abhängig vom Gerätestandort und der Raumhelligkeit ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren um den subjektiv besten Bild-eindruck zu erhalten. ! Mit Taste iikann die Programmanzeige auf Dauer eingeblendet werden.
! Jeder veränderte Wert wird automatisch nach ca. 8 Sekunden oder durch Schalten in Stand-by gespeichert. ! Das Fernsehgerät wurde mit maximalem Kontrast getestet. Abhängig vom Gerätestandort und der Raumhelligkeit ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren um den subjektiv besten Bild-eindruck zu erhalten. ! Mit Taste iikann die Programmanzeige auf Dauer eingeblendet werden.
! Jeder veränderte Wert wird automatisch nach ca. 8 Sekunden oder durch Schalten in Stand-by gespeichert. ! Das Fernsehgerät wurde mit maximalem Kontrast getestet. Abhängig vom Gerätestandort und der Raumhelligkeit ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren um den subjektiv besten Bild-eindruck zu erhalten. ! Mit Taste i kann die Programmanzeige auf Dauer eingeblendet werden.
! Jeder veränderte Wert wird automatisch nach ca. 8 Sekunden oder durch Schalten in Stand-by gespeichert. ! Das Fernsehgerät wurde mit maximalem Kontrast getestet. Abhängig vom Gerätestandort und der Raumhelligkeit ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren um den subjektiv besten Bild-eindruck zu erhalten. ! Mit Taste i kann die Programmanzeige auf Dauer eingeblendet werden.
! Jeder veränderte Wert wird automatisch nach ca. 8 Sekunden oder durch Schalten in Stand-by gespeichert. ! Das Fernsehgerät wurde mit maximalem Kontrast getestet. Abhängig vom Gerätestandort und der Raumhelligkeit ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren um den subjektiv besten Bild-eindruck zu erhalten. ! Mit Taste i kann die Programmanzeige auf Dauer eingeblendet werden.
! Jeder veränderte Wert wird automatisch nach ca. 8 Sekunden oder durch Schalten in Stand-by gespeichert. ! Das Fernsehgerät wurde mit maximalem Kontrast getestet. Abhängig vom Gerätestandort und der Raumhelligkeit ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren um den subjektiv besten Bild-eindruck zu erhalten. ! Mit Taste i kann die Programmanzeige auf Dauer eingeblendet werden.
! Jeder veränderte Wert wird automatisch nach ca. 8 Sekunden oder durch Schalten in Stand-by gespeichert. ! Das Fernsehgerät wurde mit maximalem Kontrast getestet. Abhängig vom Gerätestandort und der Raumhelligkeit ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren um den subjektiv besten Bild-eindruck zu erhalten. ! Mit Taste i kann die Programmanzeige auf Dauer eingeblendet werden.

Ausblenden durch erneutes Drücken der Taste i ^1

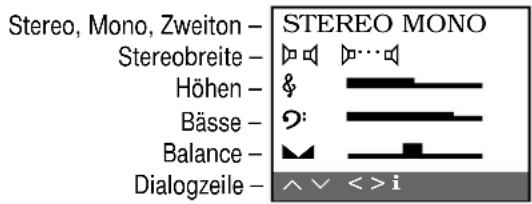

Das Audio-Menü

Audio-Menü aufrufen

Die Taste i und danach Taste ▷ drücken; die Seite »Audio-Menü« wird eingeblendet.

Stereo, Mono, Zweiton - Stereobreite - Höhen - Bässe - Balance - Dialogzeile - STEREO MONO ^<< >> i

Das »Audio-Menü« können Sie nach jeder Einstellung mit Taste iAusblenden.

Stereo-, Mono- und Zweiton-Sendung

Empfängt das Gerät Zweiton-Sendungen, – z. B. einen Spielfilm mit Originalton auf Tonkanal 2 (DUAL B) und die synchronisierte Fassung auf Tonkanal 1, – (DUAL A) – so können Sie den Tonkanal wählen.

1 Mit der Taste P+ oder P- die erste Zeile anwählen.
2 Mit den Tasten ← -, + ▶ den Tonkanal wählen.

Empfängt das Gerät Stereo-Sendungen, schaltet es automatisch auf Stereo-Tonwiedergabe.

Bei schlechter Stereo-Tonwiedergabe können Sie mit den Tasten ◀-, +▶ auf Ton »Mono« schalten
! Die Einstellung »Mono« kann durch drücken der Taste OK programmplatzbezogen gespeichert und wieder gelöscht werden.

Anzeige der Tonübertragungsart

Immer wenn vom Sender die Tonübertragungsart gewechselt wird (z. Beispiel von Mono in Stereo) erfolgt ca 4 sec. die entsprechende Anzeige.

Sie erfolgt auch bei Programmwechsel, jedoch nur bei Ton-Übertragungsarten die von Mono abweichen.

Stereobreite

Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es bei Mono-Sendungen.

1 Mit der Taste P+ oder P- die entsprechende Zeile anwählen.
2 Ändern mit Taste ◀ – oder +▶ (Die Einstellung der Stereobreite bleibt auch nach einem Programmwechsel erhalten).

Höhen, Bässe, Balance

Die Einstellungen dieser Funktionen sind nach Bedarf korrigierbar.

1 Mit den Taste P+, P- die entsprechende Zeile anwählen.

2 Korrigieren mit der Taste ◀ – oder + ▶.

Der Videotext-Betrieb

Videotext aufrufen: Taste TXT drücken.

Seiten mit Tasten 1...9 direkt anwählen

(Vorhandene Seiten: 100-899)

Übersichtseite aufrufen

Taste idrücken.

Dialogzeile aufrufen: Taste AUX drücken.

↑ X /00 ? STOP 1 2 3 4 5

1 = Zeichenhöhe vergrößern
2 = Wartezeit überbrücken (Aktuell-Betrieb).
3 = Unterseite direkt abrufen
4 = Antwortfreigabe
5 = Seiten-STOP

Funktionen mit Taste ← oder + ▶anwählen und mit Taste OK aufrufen.

Die Funktionen 1, 3, 4 und können auch ohne Aufrufen der Dialogzeile folgendermaßen ausgeführt werden.

1 Zeichenhöhe vergrößern: Die Taste + ⑧drücken.
3 Unterseiten direkt abrufen: Die Taste – Ⓓdrücken.
4 Antwort-Freigabe: Die Taste +▶drücken.
5 Seiten-Stop: Die Taste ← drücken.

Seiten mittels Cursor anwählen (Page Catching)

d.h. Seiten wählen ohne die Seitennummer einzutippen. Mittels Cursor können Sie die gewünschte Videotext-Seite aus Übersichts-Seiten (Seiten, in denen sich dreistellige Seitennummern befinden) direkt anwählen.

1 Taste P- oder P+ drücken.

Am oberen Bildrand wird »Page Catching« einge- blendet.

Bei der ersten bzw. letzten Seitennummer der Übersicht blinkt ein rechteckiger Lichtpunkt (Cursor).

2 Mit den Tasten P- oder P+ den Cursor zur gewünschten Seitennummer bringen.

3 Taste OK drücken.

Die Seite erscheint im Bildschirm.

Floftext

Die Farbtasten führen zu den, in der Dialogzeile eingeblendeten Themen.

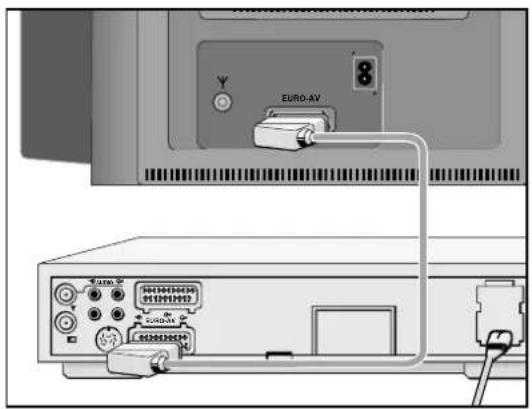

Anschluß eines Video-Recorders, Camera-Recorders oder Satelliten-Receivers

Video-Recorder mit AV-Kabel an die Buchse AV anschließen.

Bedienen des Video-Recorders

Taste 0av so oft drücken, bis AV 1 angezeigt wird. Wiedergabe des Video-Recorders starten. Am Bildschirm sehen Sie die Recorder-Wiedergabe.

Sie können auch einen S-VHS-Recorder anschließen.

Hierzu muß die Buchse AV auf S-VIDEO umgeschaltet werden.

1 Die Taste P/C drücken.

2 Mit der Taste ◀ – oder + ▶ S-VIDEO anwählen.

3 Menü mit der Taste iverlassen.

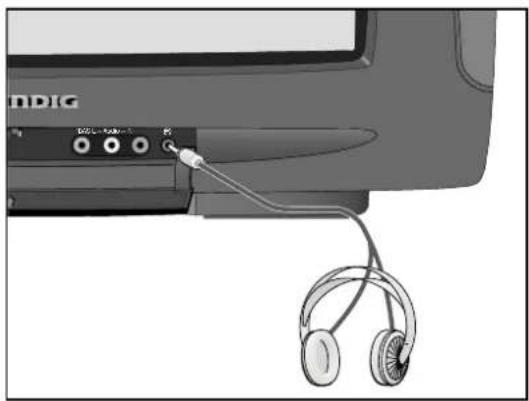

Kopfhörer

Kopfhörer (3,5 mm ø Klinke) mit Buchse 🕒verbinden (die Lautsprecher sind abgeschaltet).

Kopfhörer-Lautstärke verändern

Verändern mit Tasten ◀ -, + ►.

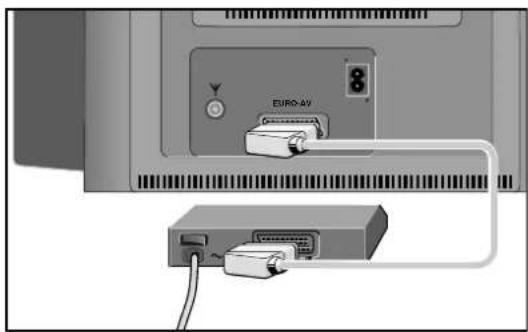

Anschluß eines Descramblers (Decoder) oder eines externen Gerätes (Videorecorder)

Einige Sender – deren Programme über Kabelanlagen oder Satelliten-Receiver zugeführt werden – verschlüsseln ihre Sendungen. Bild und Ton sind damit unkenntlich. Mit einem Decoderkönnen Sie derartige Programme entschlüsseln.

Vorgehensweise:

Schließen Sie den Decoder/Videorecorder an der EURO-AV-Buchse an.

Decoder:

Wählen Sie den Programmplatz, mit dem das verschlüsselte Programm belegt ist.

Videorecorder:

Wählen Sie den Programmplatz, auf dem Sie die Wiedergabe des Videorecorders sehen wollen.

1 Die Taste P/C drücken.

2 Mit der Taste ◀ – oder +▶ DEC anwählen.

3 Taste P+ oder P- drücken, um auf ON zu schalten.

Einen für Decoderbetrieb vorbereiteten Programmplatz erkennen Sie am Punkt nach dem P bei Programmwechsel.

4 Mit der Taste OK speichern.

5 Menü mit der Taste iverlassen.

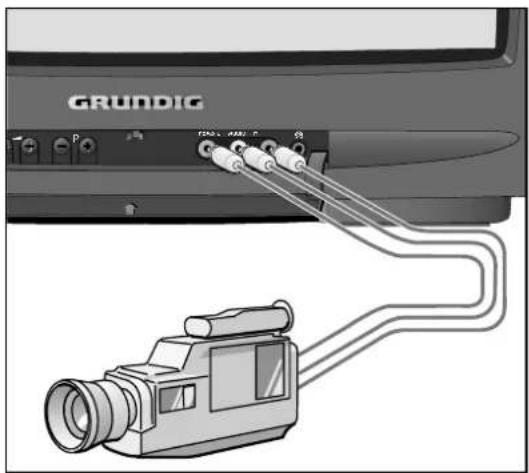

Anschluß eines Camera-Recorder (VHS, Video 8).

GRUNDIG 1000 4000 5000 6000

Anschließen

Anschluß des Bildsignales

Verbinden Sie die Buchse VIDEO IN mit der entsprechenden Bild-Buchse des Camera-Recorders.

Anschluß des Tonsignales

Verbinden Sie die Buchsen L AUDIO IN R mit den Tonbuchsen des Camera-Recorders. Bei Mono-Wiedergabe ist die Buchse L AUDIO IN mit der entsprechenden Tonbuchse am Camera-Recorder zu verbinden.

Bedienen des Camera-Recorders

Taste 0Av so oft drücken, bis AV 2 angezeigt wird. Wiedergabe des Video-Recorders starten. Am Bildschirm sehen Sie die Recorder-Wiedergabe. (Kein überspielen zur Euro-AV-Buchse möglich!).

Netzspannung:

220 - 240V, 50/60Hz

(Regelbereich des Netzteiles 165 ... 265V)

»Das Gerät darf nur mit dem beiliegenden Netzkabelset betrieben werden. Es verhindert Störungen aus dem Netz und ist Bestandteil der Gerätezulassung.

Für Ersatzzwecke bestellen Sie bitte bei einer Kunden-dienst-Stelle nur das Netzkabelset mit der Bezeichnung GWN 9.22/Sachnummer 8290.991-316«.

Aufnahme:

ca. 70 W

In Bereitschaft (stand by) 9 W

Empfangsbereiche:

C01 ... C99

Sonderkanäle S01 ... S41

Tonendstufe:

2 x 8 W Musikleistung (2 x 4 W Sinus)

Das Gerät entspricht den VDE-Sicherheitsbestimmungen und den Vorschriften der Deutschen Bundespost (Zulassungs-Zeichen siehe Typenaufkleber auf der Geräterückseite), ferner der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich. Beschleunigungsspannung max. 29kV/mittlerer Strahlstrom 1,0mA.

Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

Kontaktbelegung EURO-AV-Buchse

Wenn Sie an das Fernsehgerät Zusatzgeräte anschließen wollen (z. B. Computer, Verstärkeranlage), dann kann Ihr Fachhändler anhand der folgenden Anschlußtabelle eine normgerechte Verbindung herstellen:

Stift Signal

1 = Audio Ausgang rechts

2 = Audio Eingang rechts

7 = RGB Blau Eingang

8 = Schaltspannung

9 = Grün Masse

10 = -

11 = RGB Grün Eingang

12 = -

13 = Rot Masse

14 = Masse

15 = RGB Rot Eingang (Chroma bei SVideo)

16 = RGB Schaltspannung

17 = Video Masse

18 = RGB Schaltspannung Masse

19 = Video Ausgang

20 = Video Eingang

21 = Abschirmung/Masse

GRUNDIG Kundenberatungszentrum

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werk- tags stets von 8.00 – 19.00 Uhr zur Verfügung.

STETS FÜR SIE DA! DEUTSCHLAND 01 80/5 30 21 22* ÖSTERREICH 06 60/66 99* montags bis freitags von 8.00 - 19.00 Uhr * Gebührenpflichtig - in Deutschland und Österreich möglich GRUNDIG KUNDENBERATUNGS- ZENTRUM

Hoge tonen, lage tonen, balance

STETS FÜR SIE DA! DEUTSCHLAND 01 80/5 30 21 22* ÖSTERREICH 06 60/66 99* montags bis freitags von 8.00 - 19.00 Uhr * Gebührenpflichtig - in Deutschland und Österreich möglich GRUNDIG KUNDENBERATUNGS- ZENTRUM

D = Seite 2-8
GB = Page 9-15
① = Pagina 16-22
NL = Pagina 23-29
F = Page 30-36
CZ= Strana 37-43
