BEDIENUNGSANLEITUNG CUC 2021 GRUNDIG

...Mo.-Fr. 8.00-18.00 Uhr

Technik:

TV 0180/52318-41

TV 0180/52318-49

SAT 0180/52318-48

VCR/LiveCam 0180/52318-42

HiFi/Audio 0180/52318-43

Car Audio 0180/52318-44

Telekommunikation 0180/52318-45

Fax: [phone]

Planatron (8.00-22.00 Uhr) 0180/52318-99

Ersatzteil-Verkauf:

Mo.-Fr. 8.00-19.00 Uhr

Telefon: [phone]

Fax: [phone]

Zusätzlich erforderliche

Unterlagen für den Komplettservice

Änderungen vorbehalten

Es gelten die Vorschriften und Sicherheitshinweise gemäß dem Service Manual "Sicherheit", Materialnummer 72010 800 0000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!

Allgemeiner Teil 1-2...1-16

Meßerge. 1-2

Allgemeine Hinweise 1-3

Modulübersicht 1-4

Technische Daten 1-5

Sicherheits-/ServiceHinweise 1-6

Schaltplansymbole 1-7

Bedienhinweise (Greenville 560 SE 5587 TOP) 1-11

Service und Sonderfunktionen 1-15

Abgleich 2-1...2-2

Chassisplatte 2-1

Platinenabbildungen

und Schaltpläne 3-1...3-40

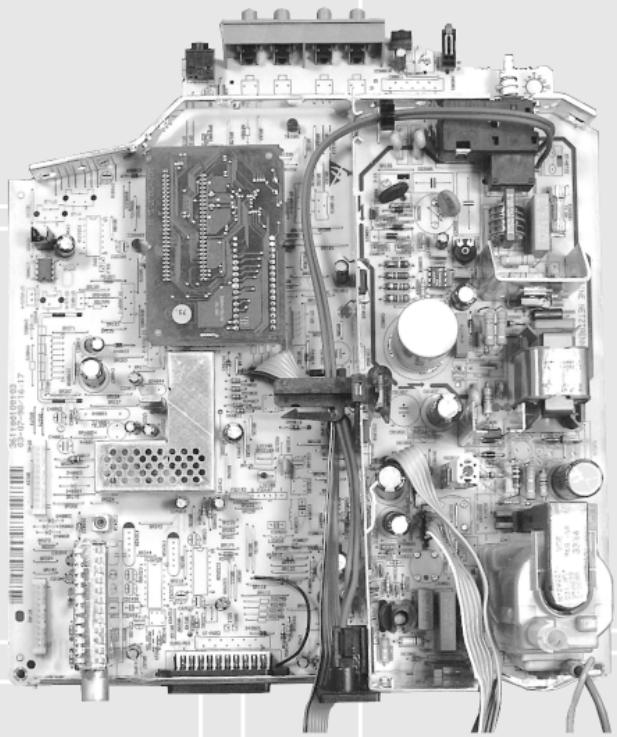

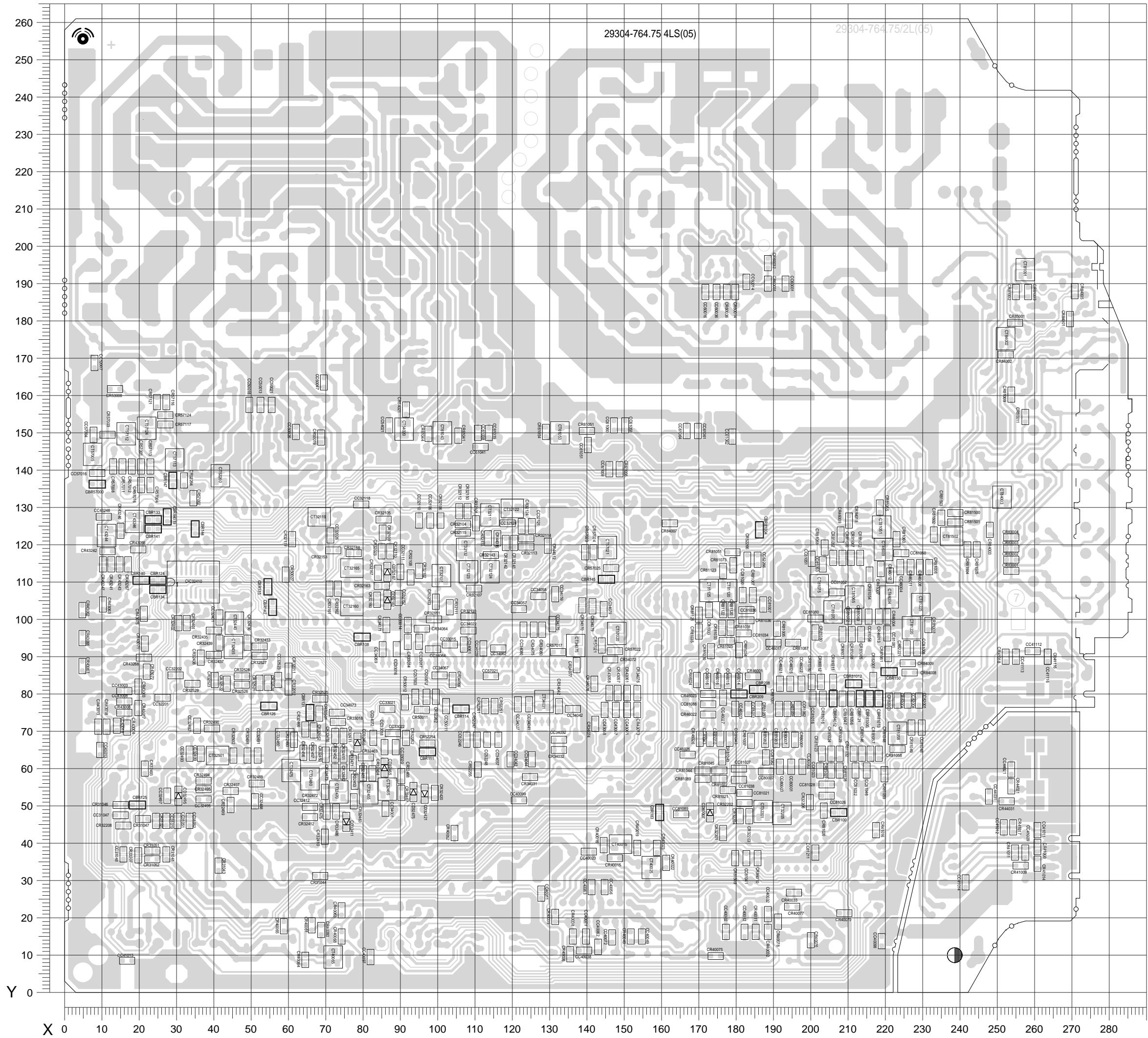

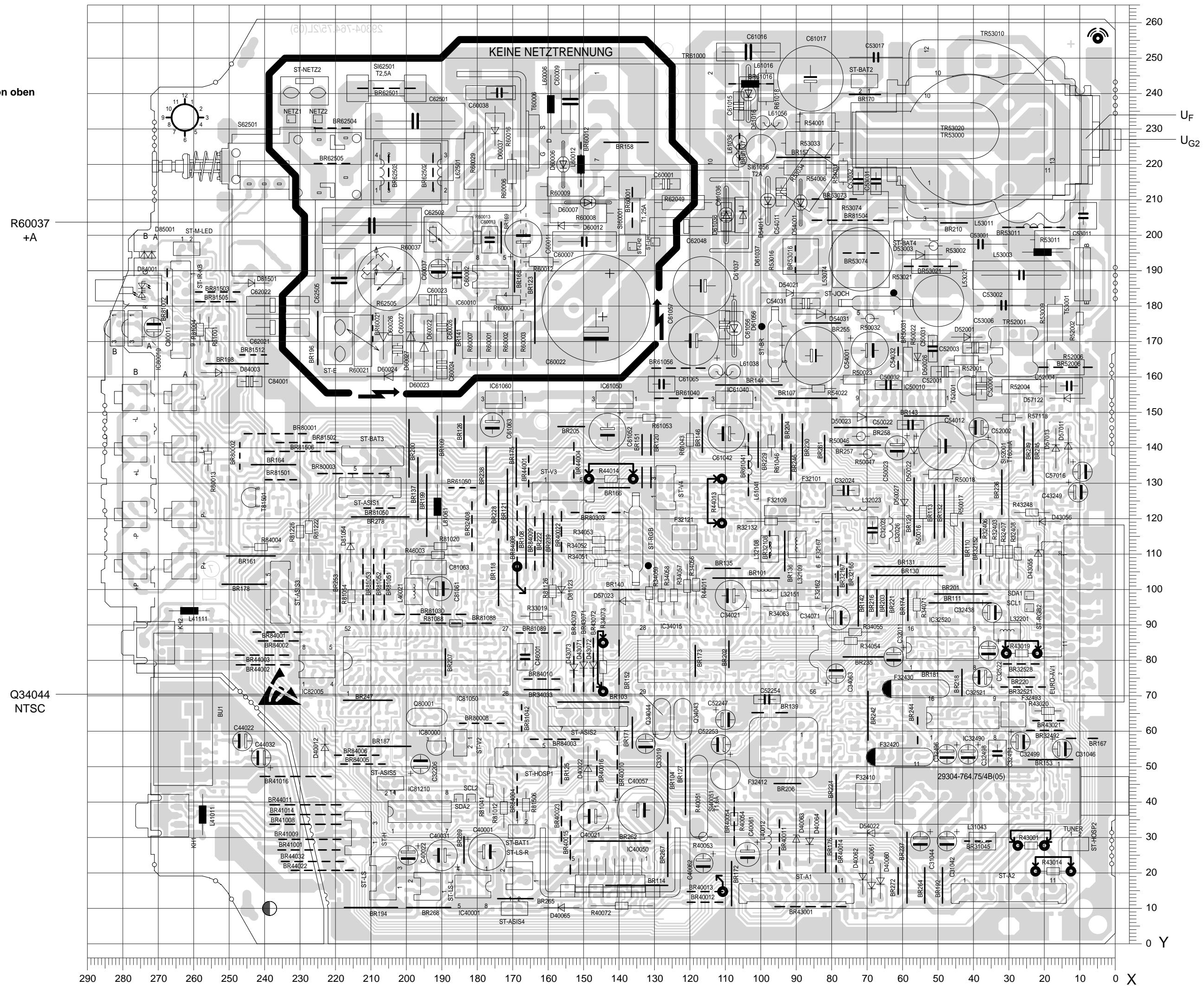

Chassisplatte 3-1

Oszillogramme (Chassis) 3-7

Chassisplatte (vergroßert) 3-9

Gesamtschaltplan:

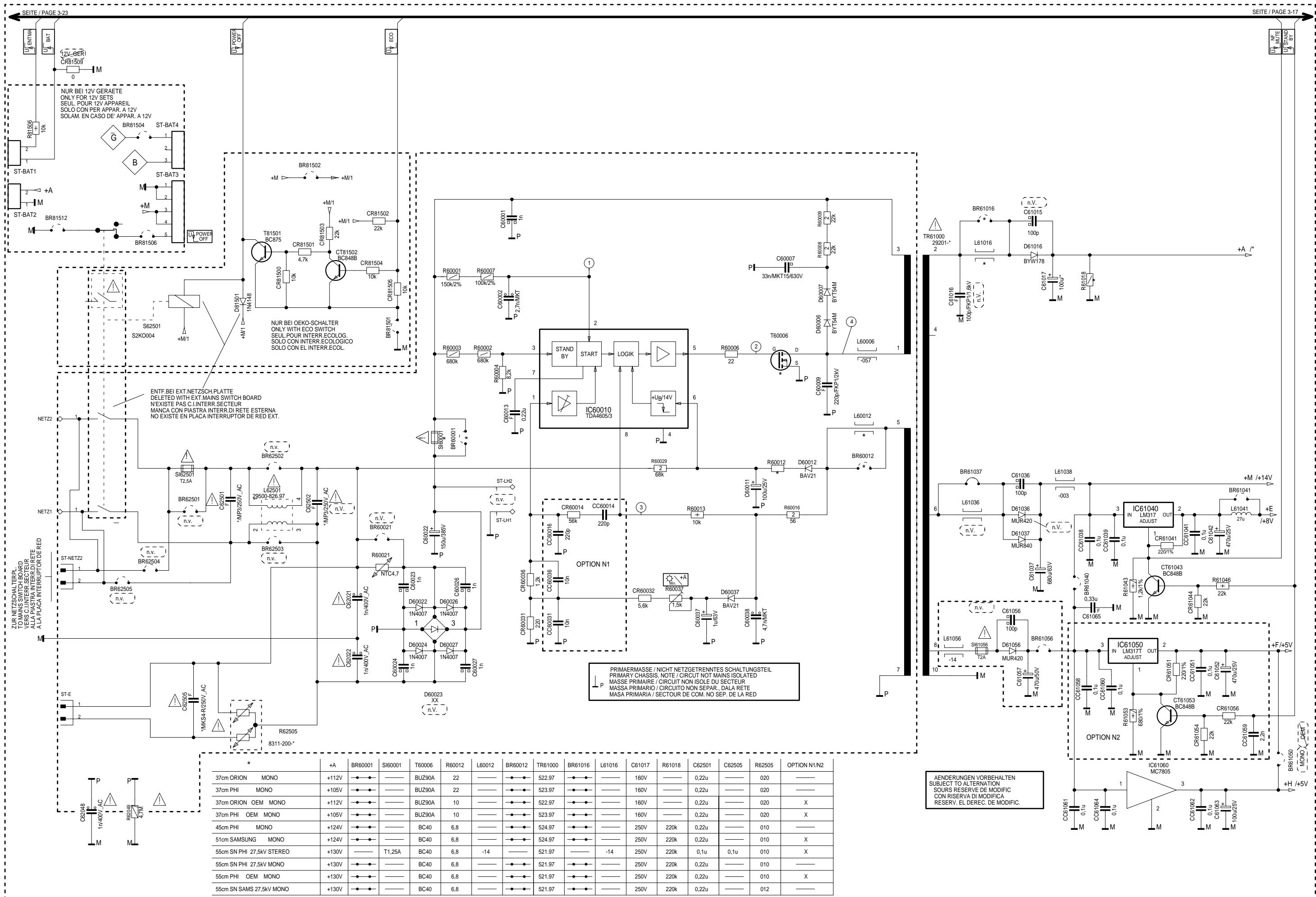

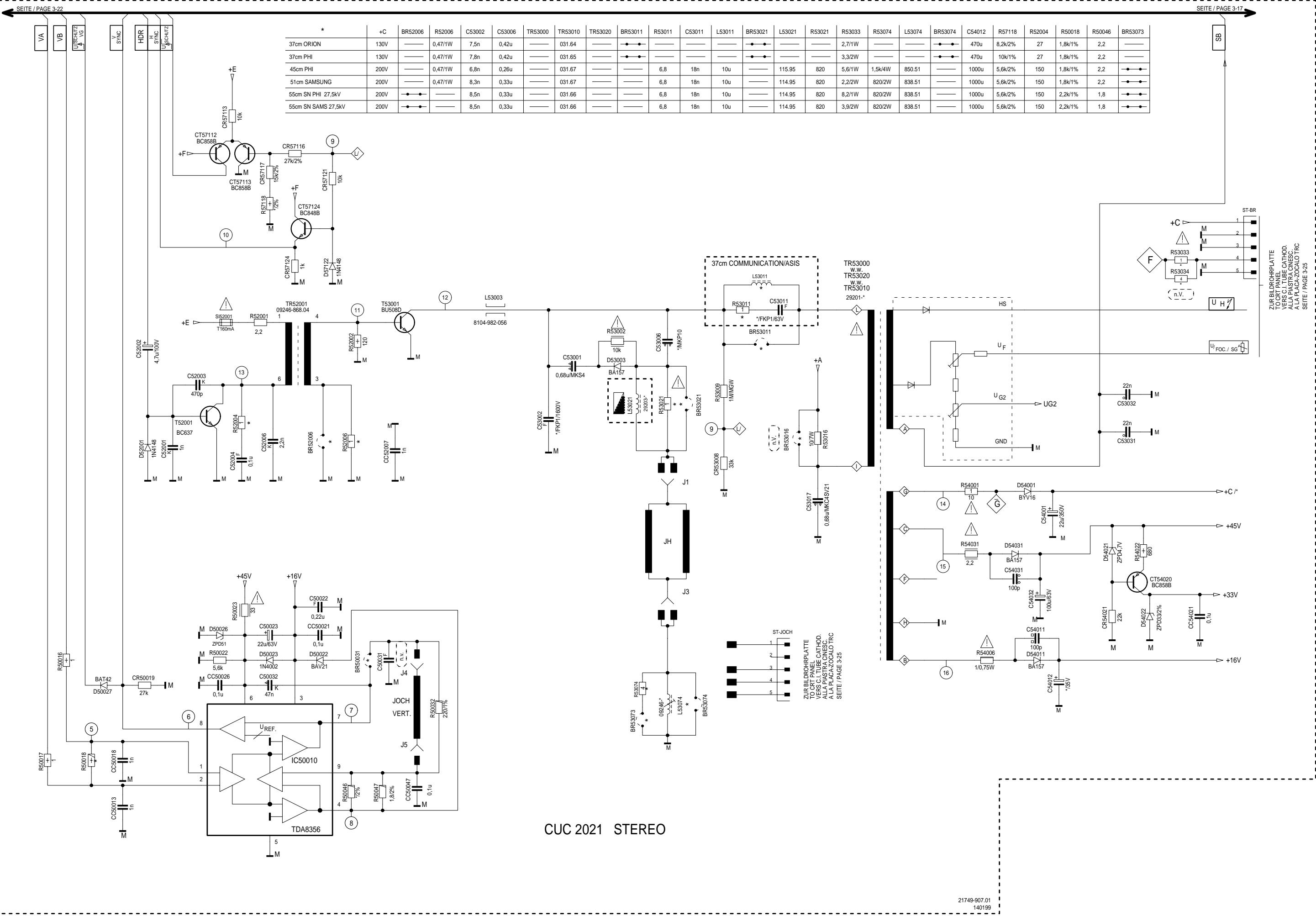

• Teilschaltplan Netzteil 3-13

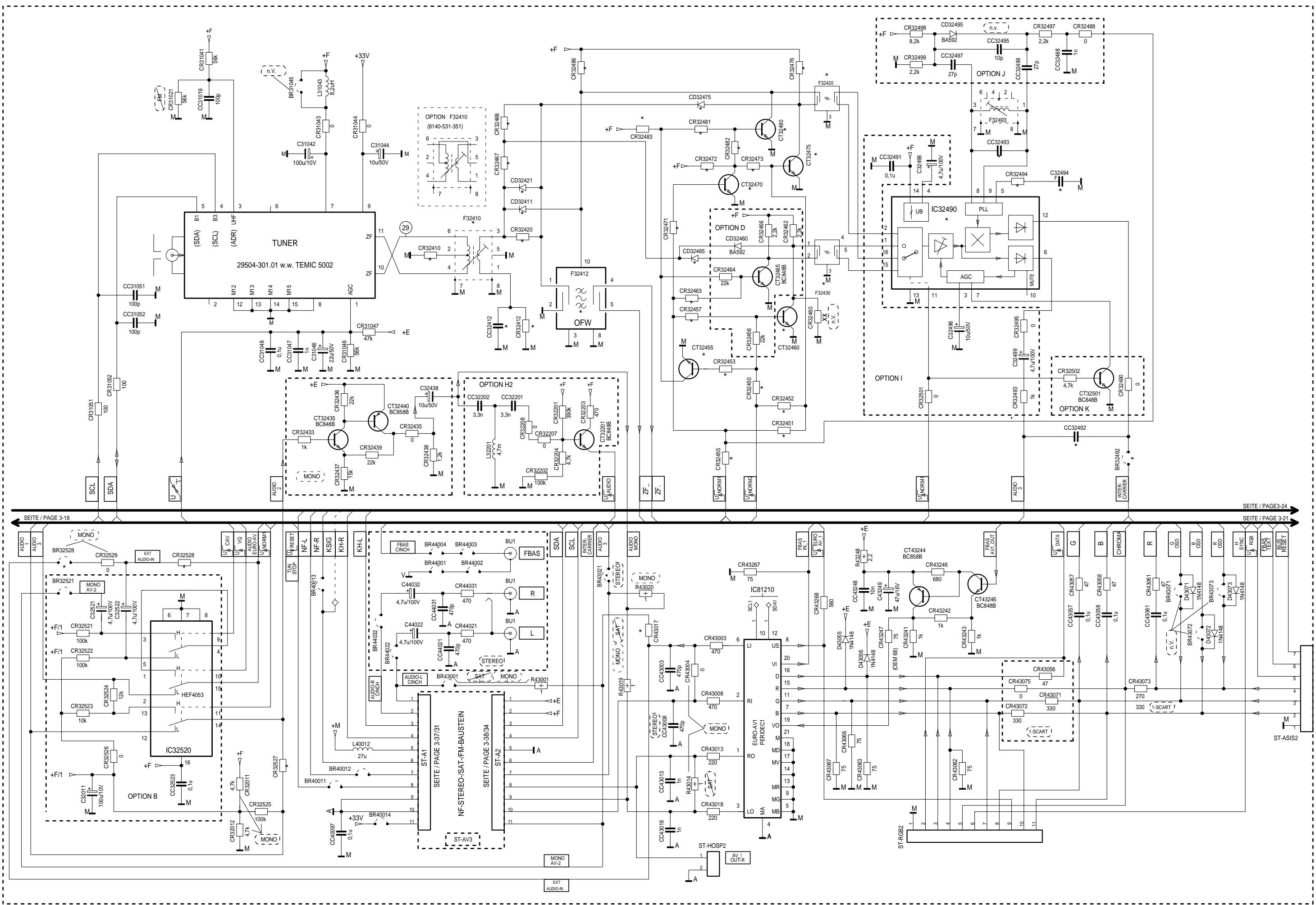

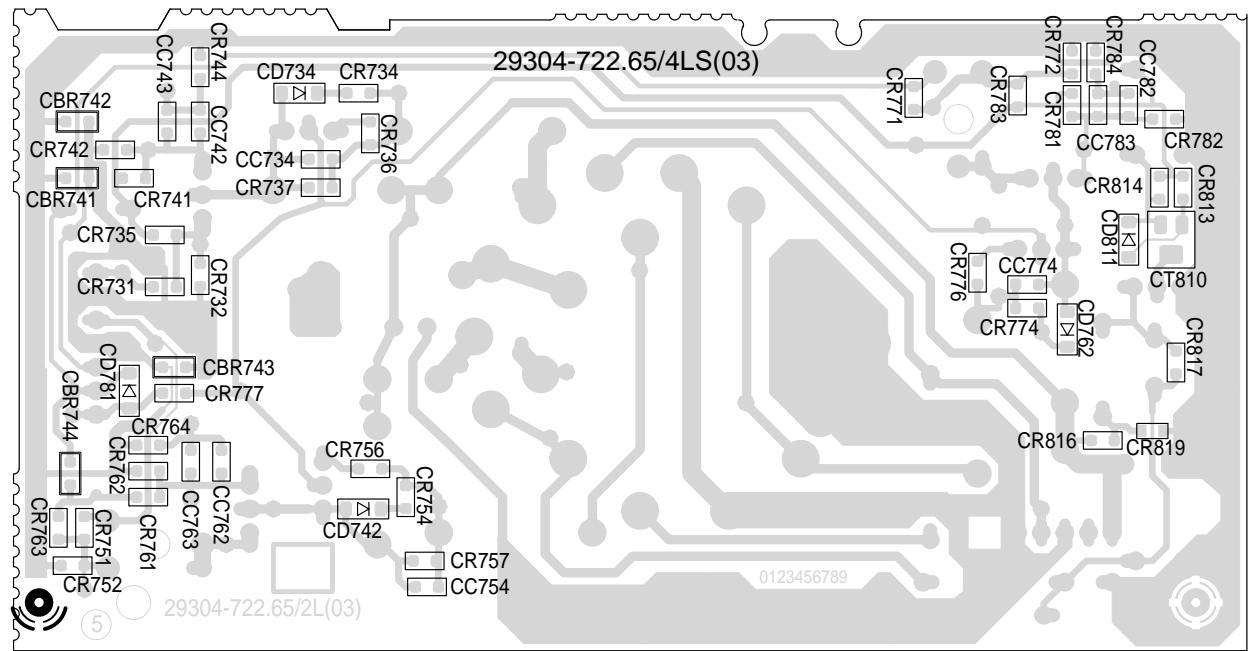

Teilschaltplan Ablenkung 3-15

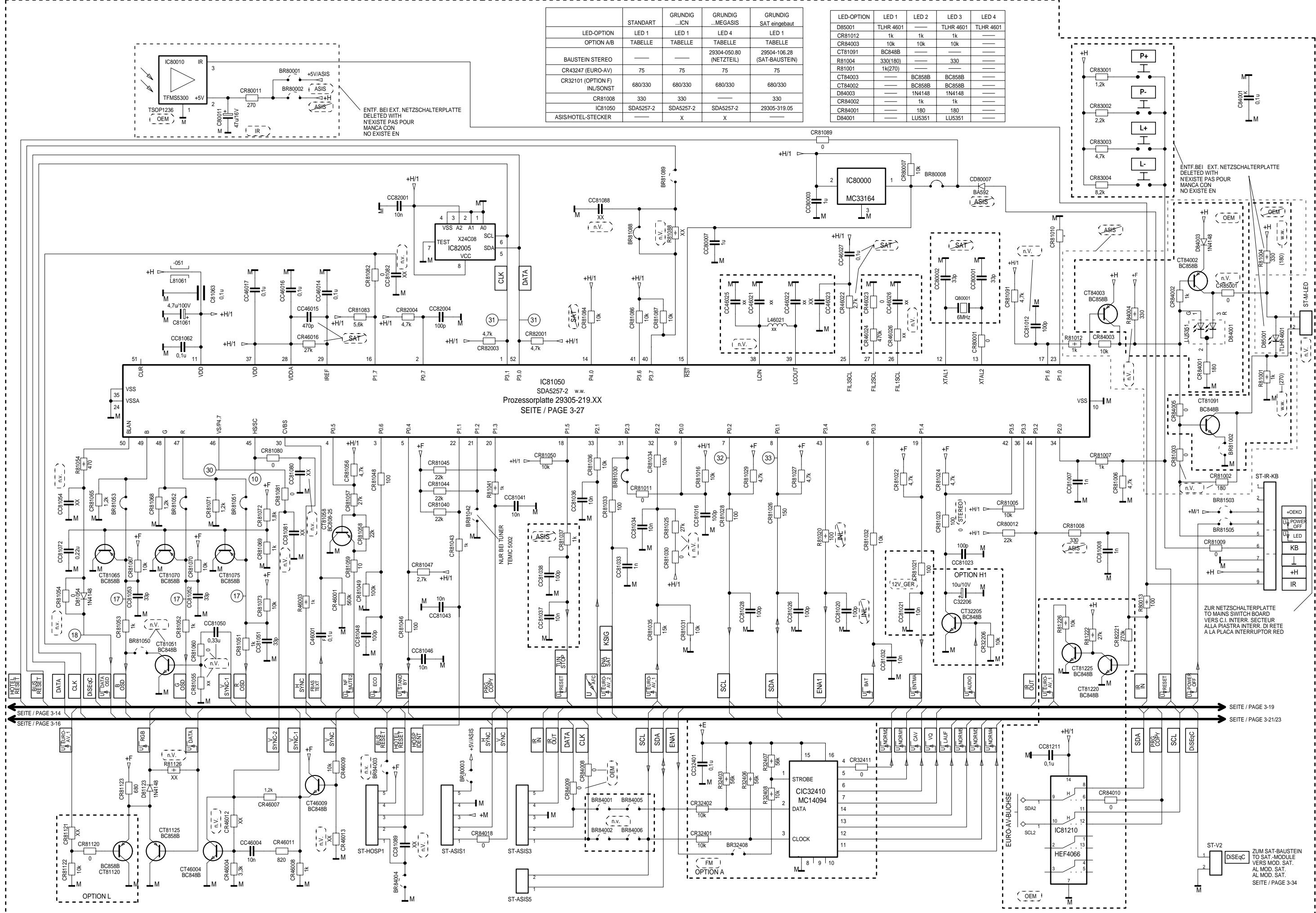

• Teilschaltplan Prozessor 3-17

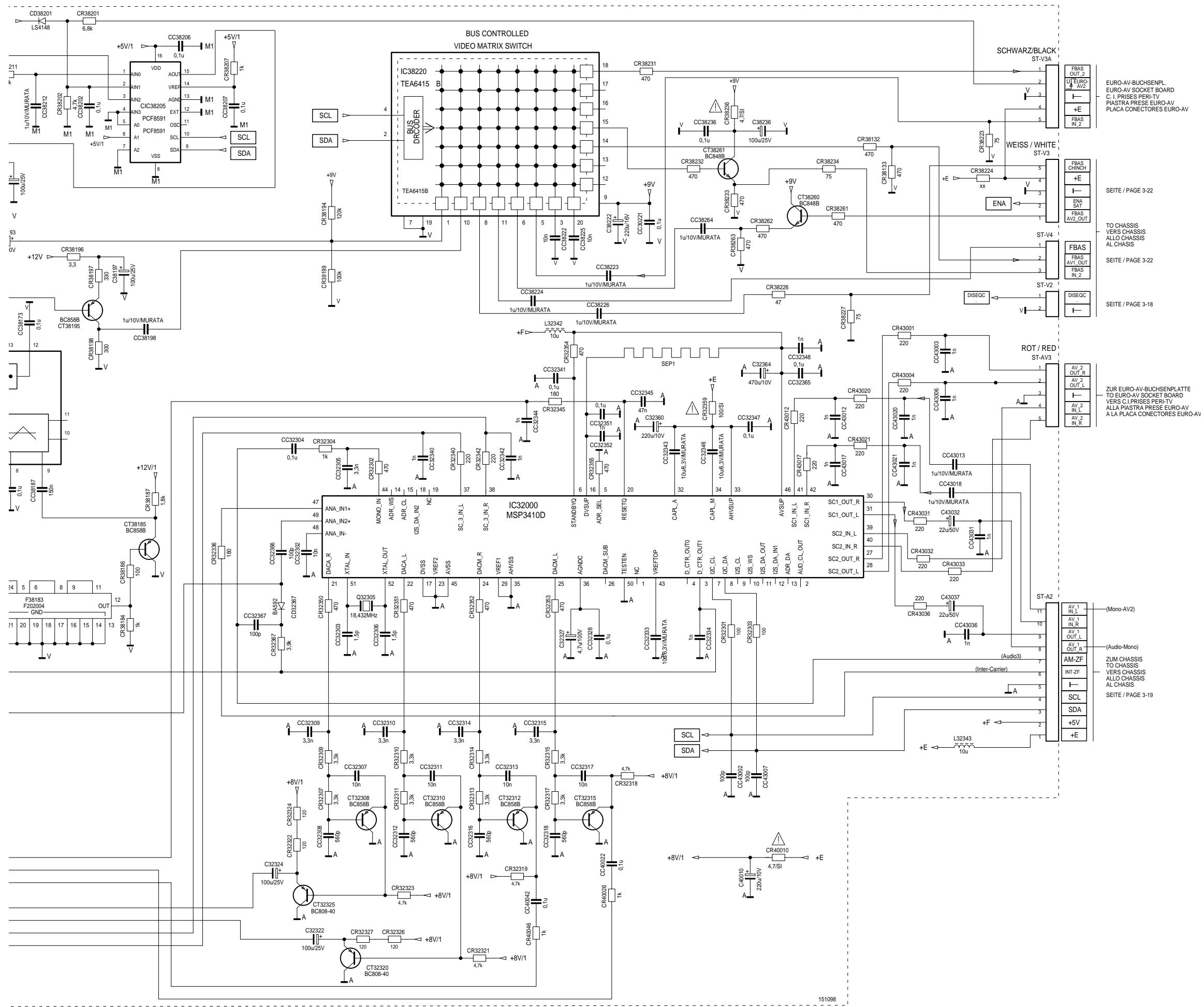

• Teilschaltplan Tuner/Buchsen 3-19

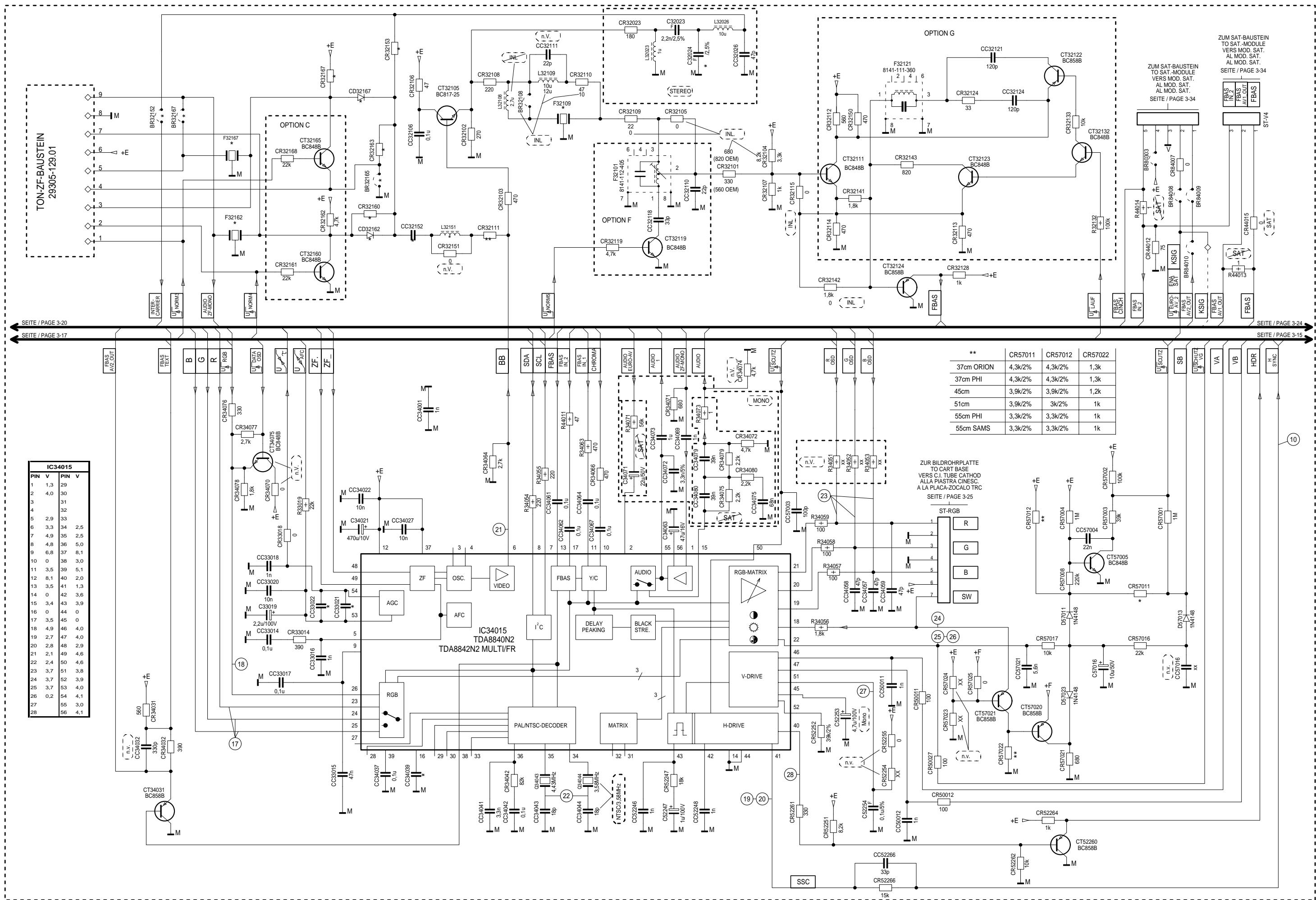

Teilschaltplan Video 3-21

Teilschaltplan Audio 3-23

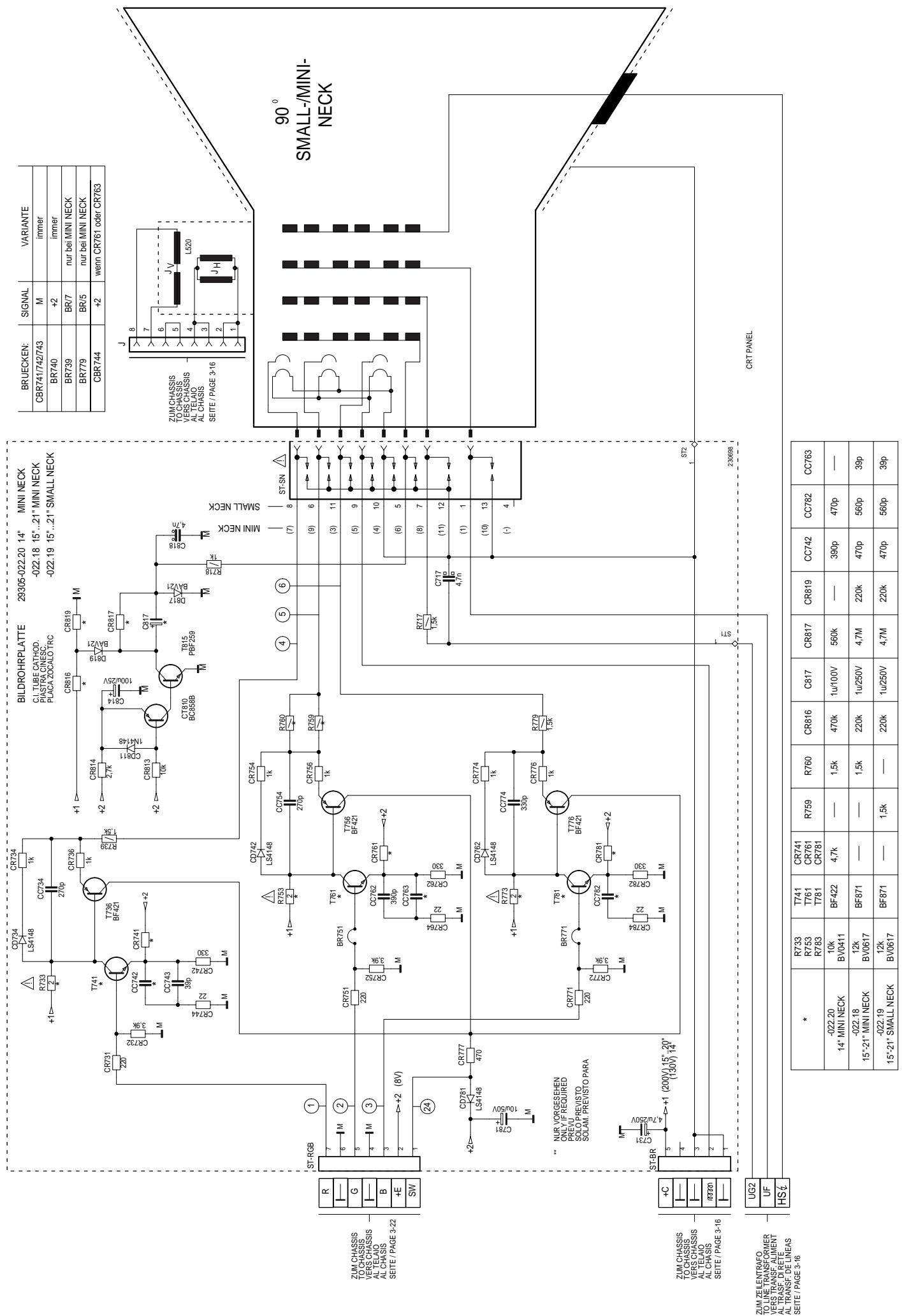

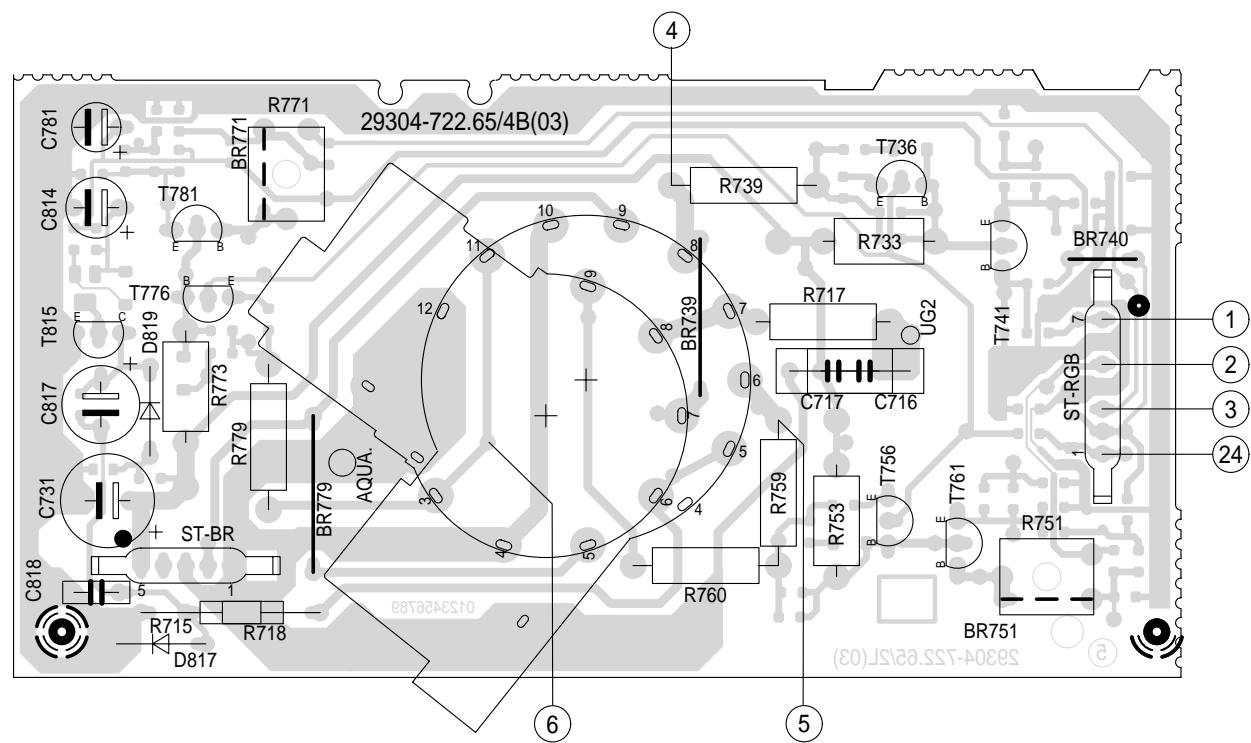

Bildrohrplatte 3-25

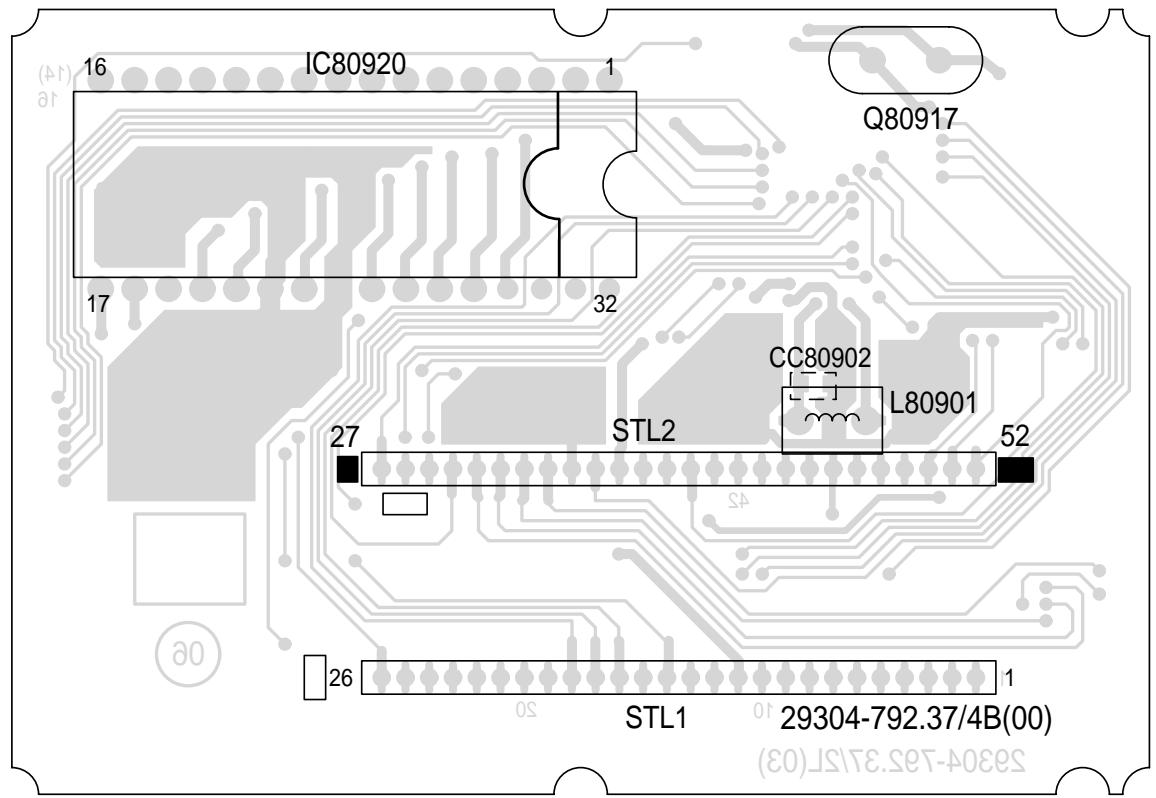

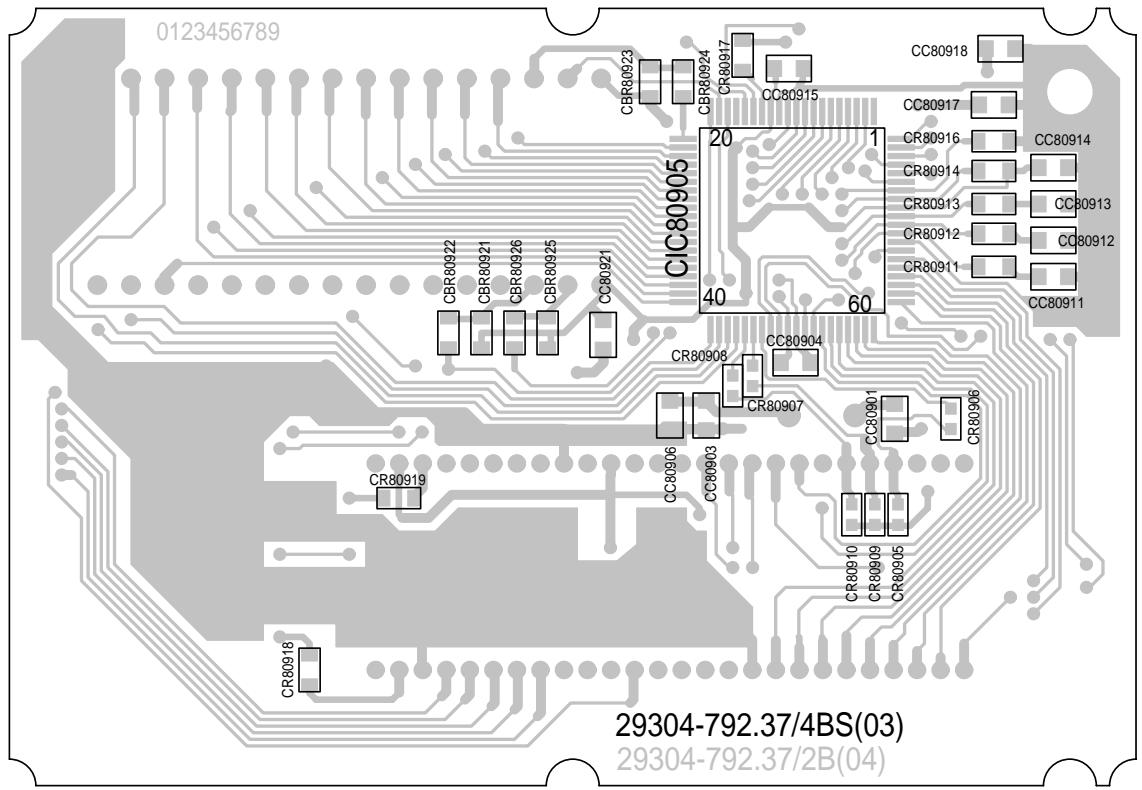

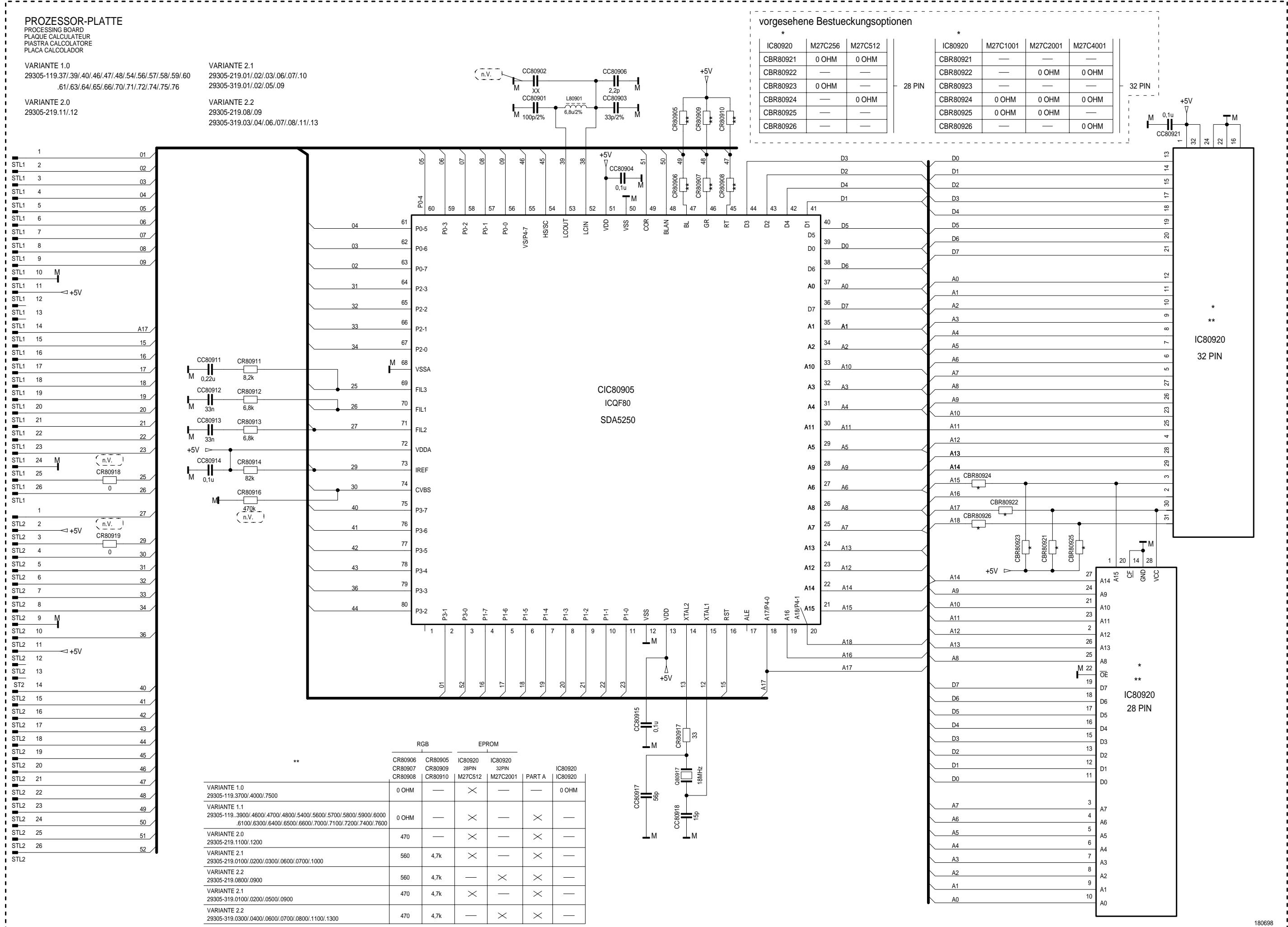

Prozessor-Platte 3-27

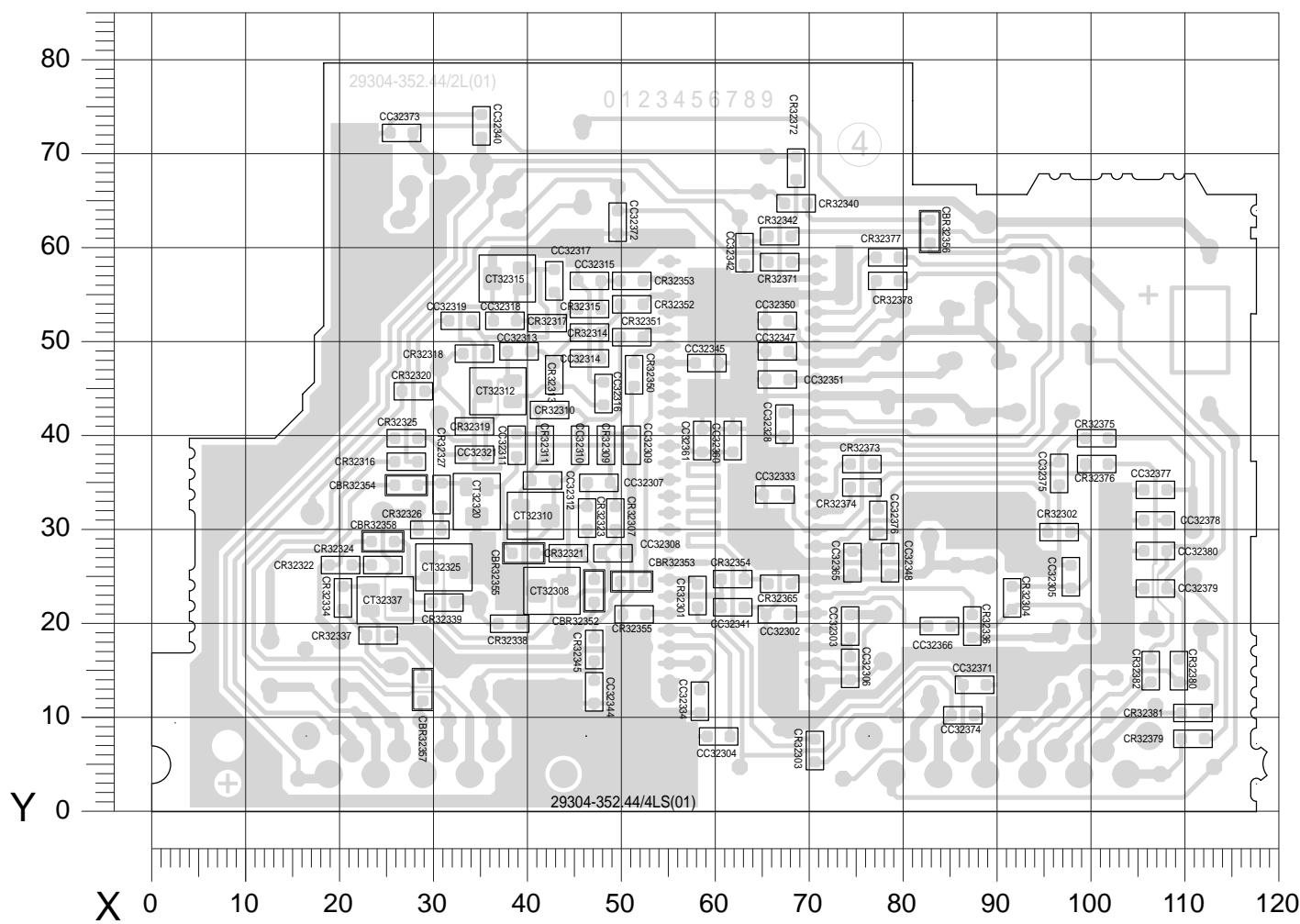

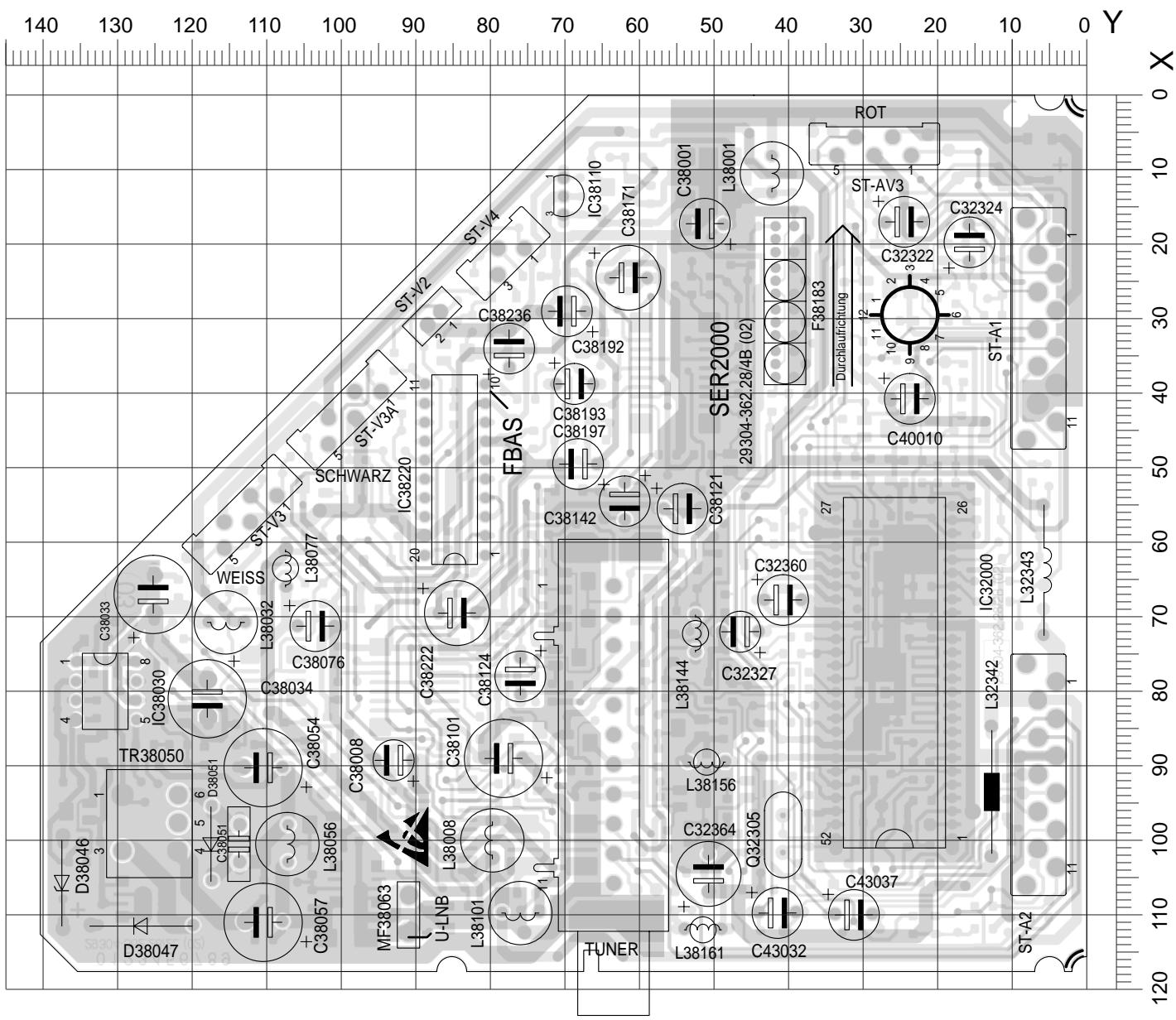

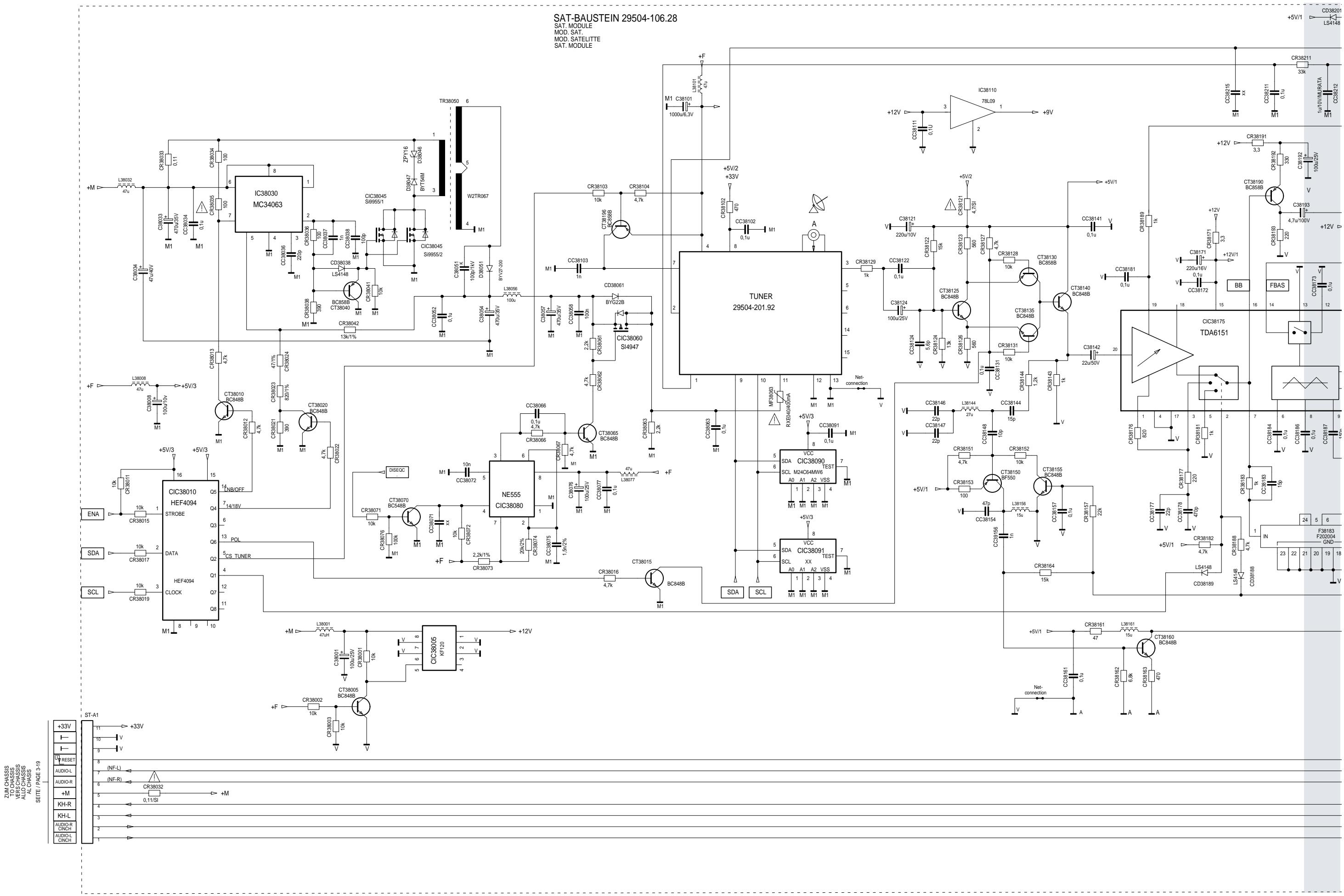

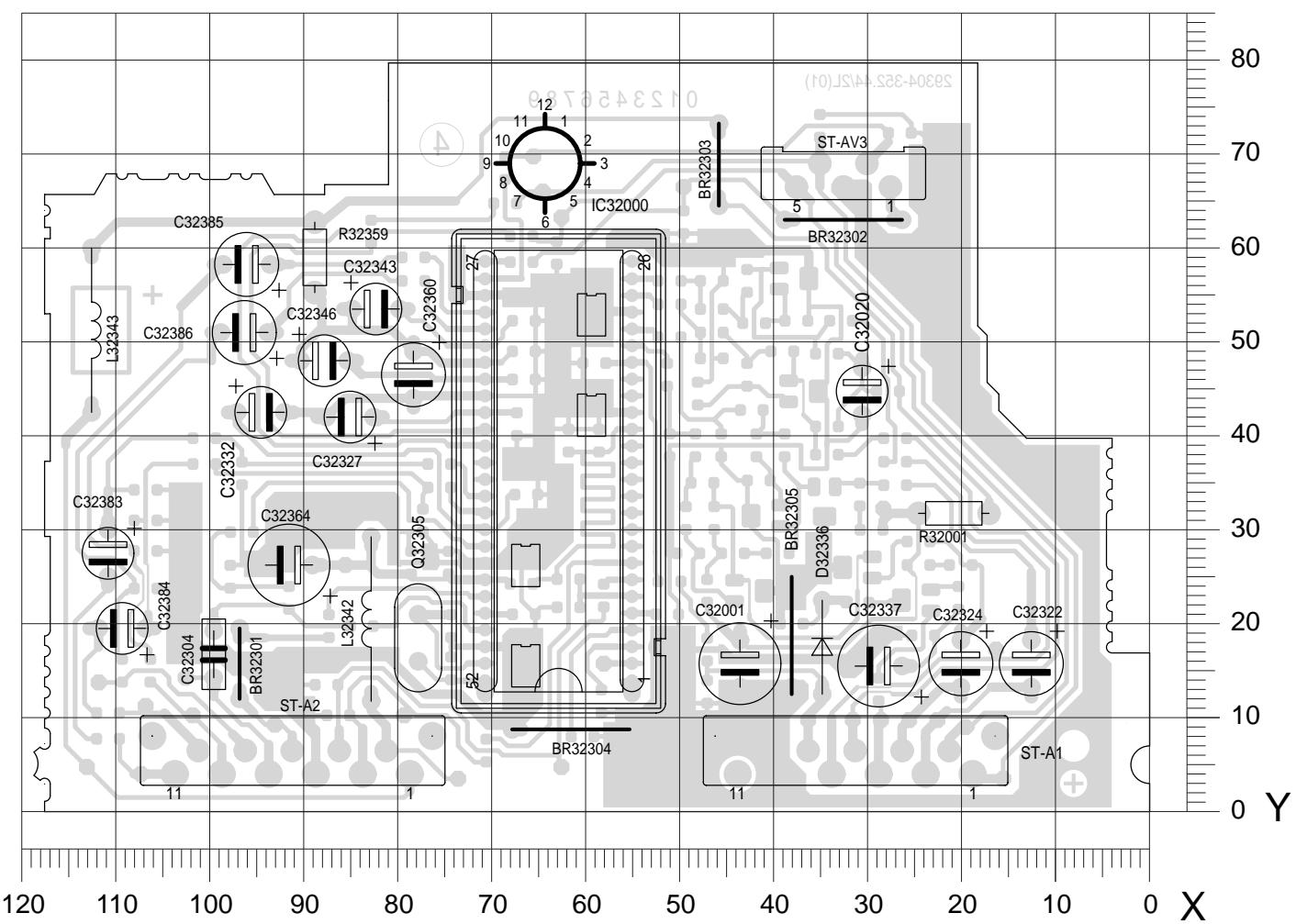

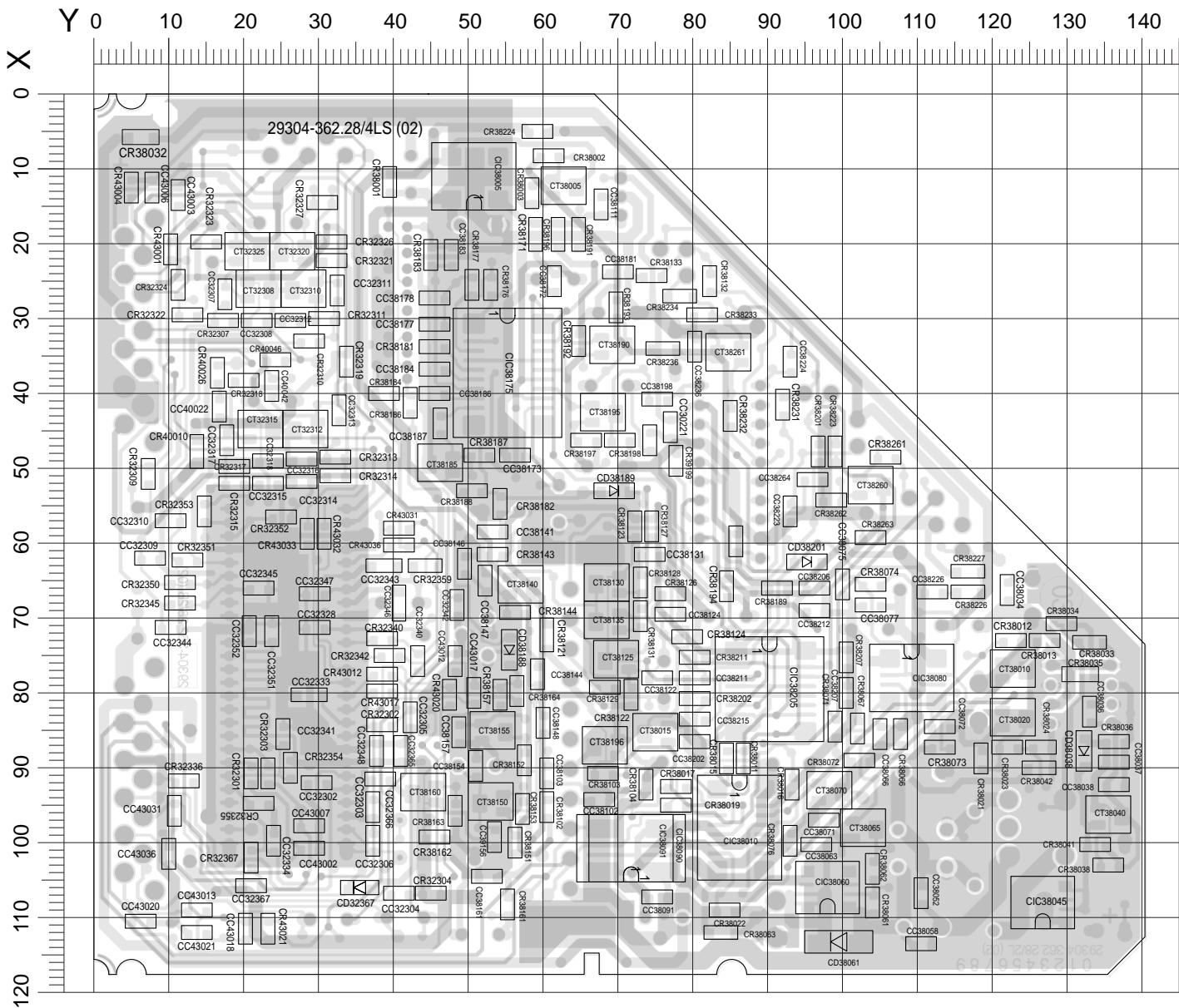

SAT-Baustein 3-31

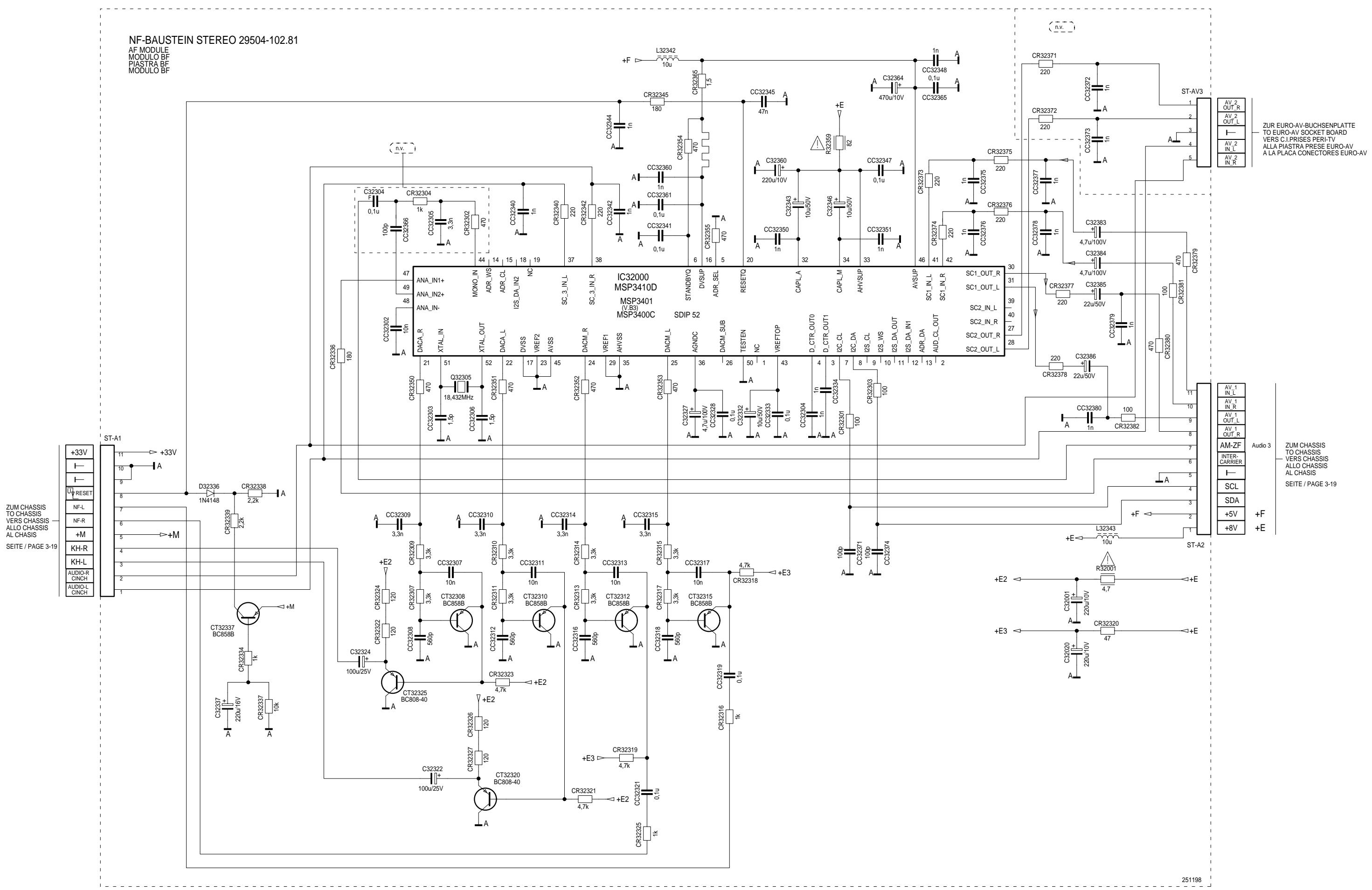

NF-Baustein Stereo 3-37

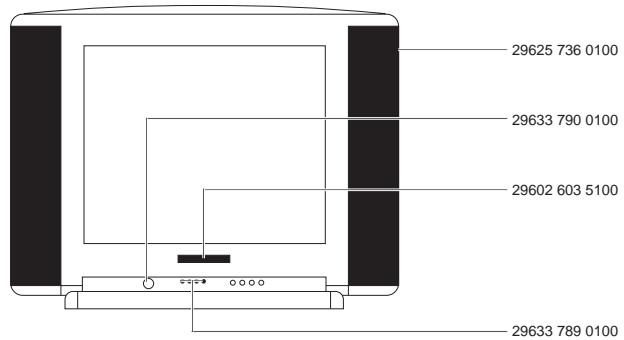

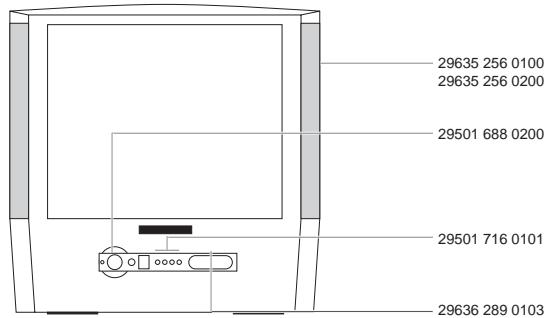

Ersatzteillisten 4-1...4-4

Allgemeiner Teil

Meßgeräte

Beachten Sieitte das Grundig Meßtechnik-Programm,das Sie unter folgender Adresse erhalten:

GB

Table of Contents

Page

Geschäftsbereich Instruments

Test- und Meßsysteme

Wurzburger Str. 150

D-90766 Fürth

Tel.: [phone]

Fax: [phone]

eMail: [e-mail]

Internet: http://www.grundig-instruments.de

Allgemeine Hinweise

Materialnummern

Durch die EDV-Umstellung wurden die bisherigen 10-stelligen Materialnummern auf 12-stellige geändert.

Beispiel: bisher: 29504-111.22

neu: 29504 111 2200

Während der Umstellphase konnen im Service Manual beiden

Schreibweisen vorkommen.

Ersatzteillisten

Die vierstelligen, von der Ersatzteilbezeichnung abgesetzten Zahlen beziehen sich auf die letzten vier Stellen der Materialnummern der Chassis oder der Bausteine.

Beispiel: 3100 29704 004 3100

Typenschild des Gerätes

Zusätzlich zum Geräte typ und der Chassisbezeichnung enthalt das Geräteypenschild künftig eine sogenannte "Version number" z.B. VNA. Diese Kennzeichnung gibt Aufschluß über den technischen/ mechanischen Fertigungssstand.

Für die Bestellung von Ersatzteilen sind deshalb folgende Angaben unbedingt erforderlich:

Geratetype (z.B. "T 51-731 text")

• Chassis-Bezeichnung (z.B. "CUC 7303")
• Version number (z.B. "VNA")
• Materialnummer des Ersatzteils

General Notes

Part Numbers

Modulübersicht / Module List

	Materialnummer Part Number	Greenville 560 SE 5587 TOP	ST 55-855 TOP (VNM)	ST 55-805 TOP (VNM)	ST 55-805 TOP / TR (VNM)
Bestell-Nr. Order No.		G.CH 4375	G.CH 6372 G.CH 6383	G.CH 8275	G.CI 6475
Chassis	29704 008 0100	●	-	-	-
	29704 008 0200	-	-	●	●
	29704 008 0300	-	●	-	-
Tuner	29504 301 0100 ww / or 81406 016 1200	●	●	●	●
Bildrohrplatte CRT Panel	29305 022 1900	●	●	●	●
Prozessorplatte Processor Board	29305 219 0200	●	●	●	●
Fernbedienung TP 715 Remote Control TP 715	29642 062 1102	●	●	●	●
NF-Baustein Stereo AF Module	29504 102 8100	●	●	●	●
SAT-Baustein SAT Module	29504 106 2800	nachrückbar retrofittable	nachrückbar retrofittable	nachrückbar retrofittable	nachrückbar retrofittable

Technische Daten / Technical Data

	Greenville 560 SE 5587 TOP	ST 55-855 TOP (VNM)	ST 55-805 TOP (VNM)	ST 55-805 TOP / TR (VNM)
Bildröhre / Picture Tube
Sichtbares Bild Visible picture	51cm	51cm	51cm	51cm
Bildschirmidgonationale Screen diagonale	55cm (21"), FST, Black Line D, Philips 27,5 kV small neck	55cm (21"), FST, Black Line D, Philips 27,5 kV small neck	55cm (21"), FST, Black Line D, Philips 27,5 kV small neck	55cm (21"), FST, Black Line D, Philips 27,5 kV small neck
Ablenkwinkel Deflection angle	90°	90°	90°	90°
Bildwechselfrequenz Vertical frequency	50Hz	50Hz	50Hz	50Hz
Elektronik / Electronic
Programmspeicherpläte Programme positions	99 TV + 2 AV	99 TV + 2 AV	99 TV + 2 AV	99 TV + 2 AV
Blue/Black stretch	ja / yes	ja / yes	ja / yes	ja / yes
AV-Auswertung AV evaluation	jeder Programmplatz einstellbar / programmable for every programme position
Tuner	Kabeltuner-Raster 8MHz für Hyperband / cabel tuner - 8MHz spacing for hyperband
TV-Normen TV-Standard	PAL B/G	PAL B/G	PAL B/G	PAL B/G
Stereo Systeme Stereo systems	German A2	German A2	German A2	German A2
Videotext Teletext	8-Seiten-TOP/FLOF-text 8-pages-TOP/FLOF-text	8-Seiten-TOP/FLOF-text 8-pages-TOP/FLOF-text	8-Seiten-TOP/FLOF-text 8-pages-TOP/FLOF-text	8-Seiten-TOP/FLOF-text 8-pages-TOP/FLOF-text
SAT-Nachrüstung SAT-Retrofitting	SER 2000	SER 2000	SER 2000	SER 2000
Musikleistung Music power	2 x 8W	2 x 8W	2 x 8W	2 x 8W
Anschlüsse Front / Connections Front
Kopfhörer Headphones	Stereo 3,5mm Klinkenbuchse, Lautstärke regelbar, individuelle Tonkanalwahl bei 2-Ton-Empfang Stereo 3.5mm jacksocket, adjustable volume, individual channel selection with dual-sound broadcasts
Video IN	1 x Cinch in AV2-Position	1 x Cinch in AV2-Position	1 x Cinch in AV2-Position	1 x Cinch in AV2-Position
Audio IN	2 x Cinch	2 x Cinch	2 x Cinch	2 x Cinch
Anschlüsse Rückwand / Connections Rear Panel

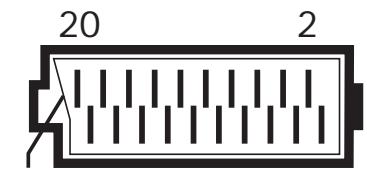

Euro AV 1 (schwarz/black)	FBAS Ein-/Ausgang, S-Video-Eingang, RGB Eingang CCVS in-/output, S-Video input, RGB input	FBAS Ein-/Ausgang, S-Video-Eingang, RGB Eingang CCVS in-/output, S-Video input, RGB input	FBAS Ein-/Ausgang, S-Video-Eingang, RGB Eingang CCVS in-/output, S-Video input, RGB input	FBAS Ein-/Ausgang, S-Video-Eingang, RGB Eingang CCVS in-/output, S-Video input, RGB input
Netzteil / Mains Stage
Netzspannung (Regelbereich) Mains voltage (variable)	165 ... 265V	165 ... 265V	165 ... 265V	165 ... 265V
Netzfrequenz Mains frequency	50 / 60Hz	50 / 60Hz	50 / 60Hz	50 / 60Hz
Öko-Schalter Eco switch	ja / yes	-	-	-
Leistungsaufnahme Power consumption	ca. 65W	ca. 65W	ca. 65W	ca. 65W
Standby	ca. 6W	ca. 6W	ca. 6W	ca. 6W

Sicherheits-Hinweise

Die in den Fernsehgeräten auftretende Röntgenstrahlung entspricht den Bestimmungen der Physikalisch-Technischen Bundesanstalt vom 8. Januar 1987.

Die Hochspannung für die Bildrohre und die damit auftretende Röntgenstrahlung ist abhängig von der exakten Einstellung der Netzeilspannung +A.

Nach jeder Reparatur im Netzeil oder in der Horizontalablenkung ist die Hochspannung zu messen und ggf. einzustellen.

Schutzschaltungen im Gerat dürfen nur kurzzeitig außer Betrieb gesetzt werden, um Folgeschäden am Chassis oder an der Bildrohre zu vermeiden.

Beim Austausch der Bildrohre * dürfen nur die in den Ersatzteillisten vorgeschreibenben Typen verwendet werden.

Safety Advices

Bevor Sie die Chassis-Verbindungsleitungen offen, muß die Leitungsverlegung zu den einzelnen Bausgruppen wie Netzschalterplatte, Bedieneinheit, Bildrohrplatte, Ablenkeit oder Lautsprecher beachtitet werden.

Nach erfolgter Reparatur ist es notwendig, die Leitungsführung wieder in den werkssheitigen Zustand zu versetzen, um evtl. spätere Ausfälle oder Störungen zu vermeiden.

Netzkabel

These Geräte dürfen nur mit dem Original-Netzanschlußkabel mit integrierter Entstörddrossel betrieben werden. Dieses Netzkabel verhindert Störungen aus dem Netz und ist Bestandteil der Gerätezulassung. Im Ersatzfall bestehen Sieitte ausschließlich das Netzkabel laut Ersatzteilliste.

GB

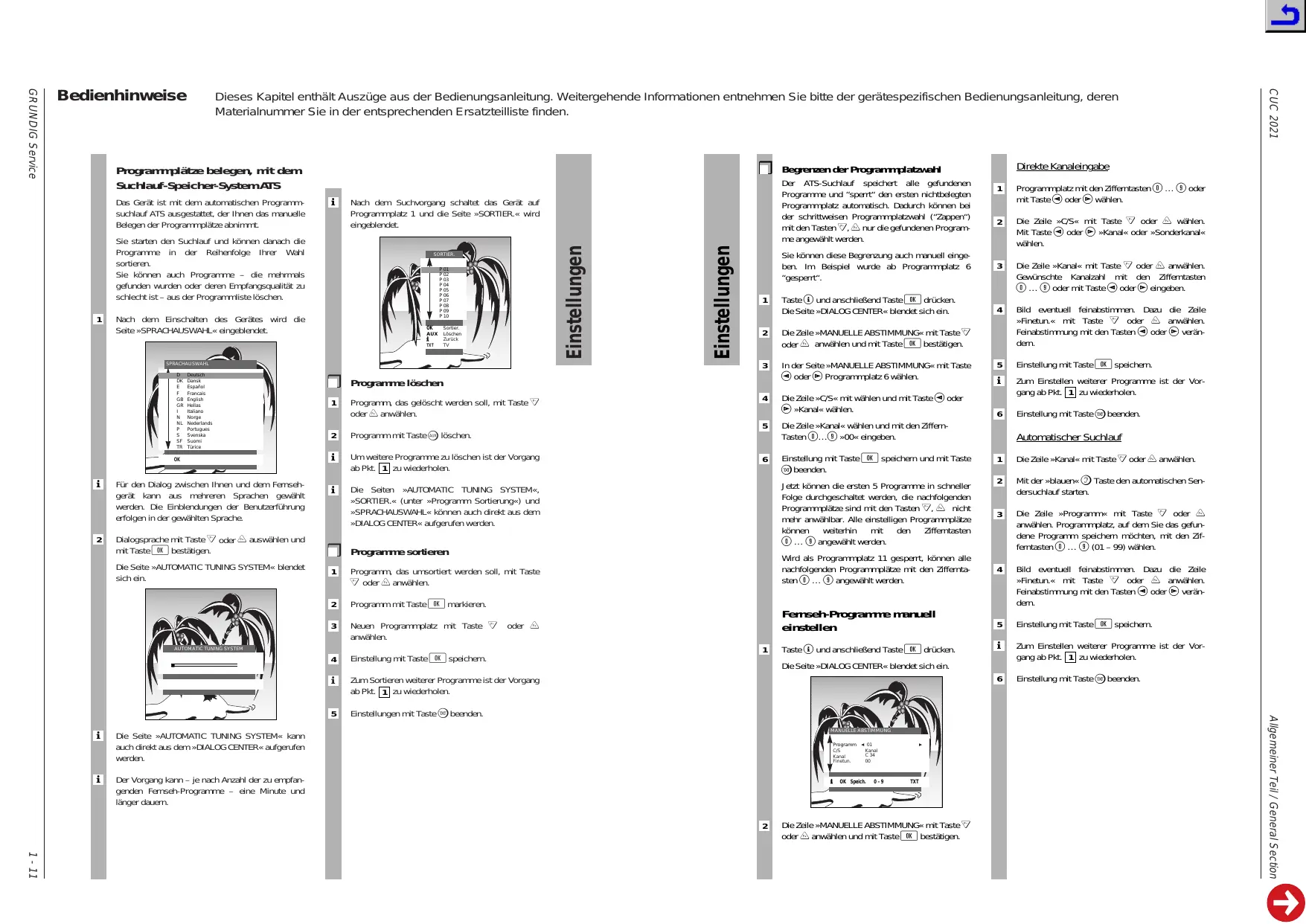

Service Notes

Dieses Kapitel enthalt Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmer Sieitte der geratespezifischen Bedienungsanleitung, deren

Materialnummer Sie in der entsprechenden Ersatzteilliste finden.

Programmplätze belegen, mit dem Suchlauf-Speicher-System ATS

Das Geraisit mit dem automatischen Programmsuchlauf ATS ausgestattet, der Ihnen das manuelle Belege den Programmplatze abnimmt.

Sie starten den Suchlauf und konnen danach die Programme in der Reihenfolge ihrer Wahl sortieren.

Sie können auch Programme - die mehrmals gegunden wurden oder deren Empfangsqualität zu schlecht ist - aus der Programmliste loschen.

1 Nach dem Einsatzen des Gerätes wird die Seite «SPRACHAUSWAHL« eingeblendet.

i Fur den Dialog zwischen Ihnen und dem Fernsehgerat kann aus mehreren Sprachen gewählt werden. Die Einblendungen der Benutzerführung erfolgen in der gewährten Sprache.
2 Dialogsprache mit Tasteoder auswahlen und mit Taste OK bestätigen.

Die Seite 串 AUTOMATIC TUNING SYSTEM* blendet sich ein.

Die Seite »AUTOMATIC TUNING SYSTEM« kann auch direkt aus dem «DIALOG CENTER« aufgerufen werden.
i Der Vorgang kann - je nach Anzahl der zu empfängenden Fernseh-Programme - eine Minute und länger dauern.

i Nach dem Sushvorgang schaltet das Gerat auf Programplatz 1 und die Seite «SORTIER.« wird eingebrendet.

eannnnnne

Programme loschen

1 Programm, das gelsocht werden soll, mit Taste oder anwahlen.
2 Programm mit Taste ausliesen
i Um weitere Programme zu loschen ist der Vorgang ab Pkt. 1 zu wiederholen.
Die Seiten >AUTOMATIC TUNING SYSTEM «

SORTIER. (unter)Programm Sortierung «) und
SPRACHAUSWAH | « konnen auch direkt aus dem
DIALOG CENTER « aufgerufen werden.

□Programme sortieren

1 Programm, das umsortiert werden soll, mit Taste oder anwahlen.
2 Programm mit Taste OK markieren.
3 Neuen Programplatz mit Taste oder anwahlen.
4 Einstellung mit Taste OK speichern.
1 Zum Sortieren weiterer Programme ist der Vorgang ab Pkt. [1] zu wiederholen.
5 Einstellungen mit Taste beenden.

eannnnnne

BegrenzederProgrammplatzwahl

Der ATS-Suchlauf speichert alle gefundenen Programme und "sperr" den ersten nichtbelegten Programmplatz automatisch. Dadurch konne bei der schrittweisen Programmplatzwahl ("Zappen") mit den Taten , nur die gefundenen Programme angewahlt werden.

Sie konnen diese Begrenzung auch manuell eingeben. Im Beispiel wurde ab Programmplatz 6 gespeit'.

1 Taste (1) und anschlieBend Taste (OK) drucken. Die Seite » DIALOG CTERK « blendt sich ein.

Die Zeile MANUELLE ABSTIMMUNG mit Tasteoder anwahlen und mit Taste bestatig.

3 In der Seite >MANUELLE ABSTIMMUNG « mit Taste oder « Programplatz 6 wahren.

Die Zeile C / S mit wahlen und mit Taste oder 念 Kanalwahlen.

Die Zeile Kanal wahlen und mit den Ziffern-Tasten ⑨ ⑨ 00eingegeben.

6 Einstellung mit Taste OK speichern und mit Taste 00 beenden.

Jetzt konnen die ersten 5 Programme in Schneller Folge durchgeschaltet werden, die nachfolgenden Programmpläte sind mit den Tasten , nicht mehr anwahbar. Alle einstigten Programmpläte konnen weiterhin mit den Zifferntasten ① ⑨ angewahlt werden.

Wird als Programmplatz 11 gespert, können alle nachfolgenden Programmpläte mit den Zifferntensten (8) ... angewahlt werden.

Fernseh-Programme manuell einstellen

1 Taste ① und anschliebend Taste OK drucken. Die Seite DIALOG CENTER< blendet sich ein.

Die Zeile MANUELLE ABSTIMMUNG mit Taste oder anwahlen und mit Taste OK bestätig.

Direkte Kanaleingabe

1 Programmplatz mit den Ziffernasten ① ... ⑨ oder mit Taste ④ oder ⑥ wahren.
Die Zeile C / S mit Taste oder wahlen. Mit Taste oder Kanal oder Sonderkanal wahlen.
Die Zeile Kanal mit Taste 豆 oder anwahlen. Gewunschte Kanalzahl mit den Ziffernastens ① ... ③ oder mit Taste 豆 oder eingeben.
4 Bild eventuell feinabstimmen. Dazu die Zeile «Finetun.« mit Taste « oder « anwahlen. Feinabstimmung mit den Tasten « oder « verändern.
5 Einstellung mit Taste OK speichern.
i Zum Einstellen weiterer Programme ist der Vorgang ab Pkt. 1 zu wiederholen.
6 Einstellung mit Taste (x) beenden.

Automatischer Suchlauf

Die Zeile Kanal mit Taste oder anwahlen.
2 Mit der >blauen « Taste den automatischen Sendersuchlauf也开始
3 Die Zeile Programm mit Taste oder anwahlen. Programplatz, auf dem Sie das gefundene Programm speichern möhen, mit den Zifertasten ① ... (01-99) wahren.
4 Bild eventuell feinabstimmen. Dazu die Zeile «Finetun.« mit Taste « oder « anwahlen. Feinabstimmung mit den Tasten « oder « verändern.
5 Einstellung mit Taste OK speichern.
i Zum Einstellen weiterer Programme ist der Vorgang ab Pkt. 1 zu wiederholen.
6 Einstellung mit Taste beenden.

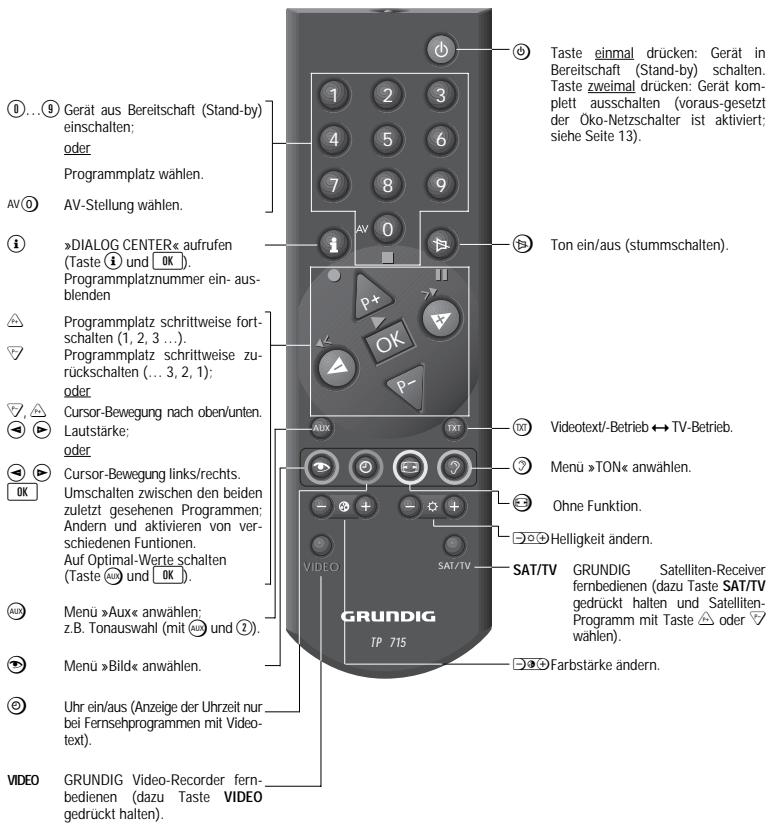

Kurzbeschreibung für den Fernseh-Betrieb

Auf dieser Seite sind die Tasten der Fernbediellung nur kurz erklart. Ausfuhrliche Beschreibungen entnehmen Sie bisher den jeweiligen Kapiteln.

Video-Recorder fernbedienen

Mit der Fernbedienung thesef Fernsehgerätes konnen Sie auch GRUNDIG-Video-Recorder fernbedienen. Welche hierzu geeignet sind, sagt Ihnen Ihr Fachhandler.

TasteVIDEO drucken und gedrückt halten.

Damit schalten Sie die Fernbedienung auf Video-Recorder-Betrieb.

AnschlieBendie gewUNSchte Tastes drucken. Entnehmen Sie der folgenden Aufstellung, mit welchen Tasten die Recordefunktionen ausgelost werden konnen.

（Taste） = Bildschlauf rückwarts
(Taste ） = Bildschlauf vorwarts
(T a s t e ① ) = Aufnahmestart
(Taste AV@) = Stop
(Taste OK) = Wiedergabestart
=Programmplatz+
=Programmplatz-
II (Taste) = Pause

bunnneeppeep

unununununpun - un

Bild-Einstellungen

Wollen Sie individuelle Bild-Einstellungen vornehmen, können Sie dies mittels der Menüseite «Bild» oder mit den Tanten der Fernbedienung.

Bild 1 Taste drucken. Die Menüseite »Bild « erscheint  2 Gewunschte Einstellung mit Taste oder anwahlen. Die folgenden Einstellungen werden jeweils mit Taste beendet.

Krontrast

Das Gerat wurde mit maximalen Kontrast getestet, um die Zuverlassigkeit aller Baugegruppen zu prufen. Abhangig vom Geratstandort und der Raumhelligkeit (Umgebungslicht) ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren um den subjectiv besten Bildeindruck zu erhalten. 1 Kontrast mit Taste oder einstellen.

Scharfe

Damit konnen Sie die Bildscharfe nach ihren Wunsch optimal einstellen. 1 >ScharfeHelligkeit und Farbkontrast

i Drucken Sie (Minus) oder + (Plus) der entsprechenden Taste solange, bis der gewUNSchte Wert eingestellt ist.
1 Helligkeit2> Farbkrontrat (Farbstarke) mit Taste andern.

Ton-Einstellungen

Wollen Sie individuelle Ton-Einstellungen vormen, können Sie dies mittels der Menüseite »Ton«.

>Ton 1 Taste drucken. Die Menüseite Ton erscheint.  2 Gewunschte Einstellung mit Taste oder anwahlen. i Die folgenden Einstellungen werden jeweils mit Taste 2ebeend.

Stereobreite

Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es bei Mono-Sendungen. Die Zeile .. anwahlen und mit Taste oder die Einstellung ..... wahlen.

Ton (Stereo-/Zweiton, Mono)

Empfängt das Gerat Zweiton-Sendungen - z.B. einen Spielfilm im Originalton auf Tonkanal B (Anzeige: DUAL B) und die synchronisierte Fassung auf Tonkanal A (Anzeige: DUAL A) - so können Sie den von Ihnen gewünschten Tonkanal wahlen. Empfängt das Gerät Stereo-Sendungen, schaltet es automatisch auf Stereo-Tonwiedergabe (Anzeige: Stereo). Bei schlechter Stereo-Ton-Empfangsqualität empfehlen wir den Ton auf «Mono« zu schalten. Die Zeile P01« anwahlen und mit Taste oder gewunschte Tonart wahren; «Mono « oder «Stereo « und bei Zweiton-Sendungen «DUAL A « oder «DUAL B «. 2 Soll die Ton-Wiedergabe eines bestimmten Programmes steadig in Mono sein, dann die Zeile P. « anwahlen und Taste [OK] drucken.

Hohen, Basse, Balance

i Funktion aufheben, davon Pkt. [2] wiederholen und nochinmal Taste [OK] drucken. Die Ton-Einstellungen setzen sich nach ihren individuellen Wünschen korrigeren. 1 Die Zeile (Balance), (Basse) oder (Hohen) anwahlen und mit Taste oder gewunschent Wert einstehen.

Der Videotext-Betrieb

Videotext ...

...besteht aus einer groben Anzahl von Text-Seiten, zum Beispiel Nachrichten aus Sport und Politik, Borsenkurse, Wetterberichte und vielen anderen Informationen. Das Videotext-Angebot sowie die Organisation und der Aufbau der einzelnen Seiten ist von Sendeanstalt zu Sendenanstalt entsprechlich.

TOP-text (Table Of Pages) oder FLOF-text-Betrieb

Aus der Übersichts-nde konnen verschiedene Themen, Kapitel und einzeln Seiten per Tastendruck aufgerufen werden. 1 Videotext mit Taste xt einschalten. Die Übersichts-Seite 100 oder die zuleitz aufgerufene Videotext-Seite erscheidt. i Am unteren Bildschirmbrand setzen Sie eine InfoZeile bestehend aus einem roten, grunen, gelben und blauen Schrifeld. Analog dazu finden Sie auf der Fernbedienung färblich gekennechnete Tasten. 2 Gewunschtes Thema mit der blauen Taste ② wahlen. Die blaue Infozeile zeigt das nachste Thema. 3 Gewünsches Kapitel des Themas mit der gelben Taste wahlen (mit Überlauf zum nachsten Thema). Die gelbe Infozeile zeigt das nache ste Kapitel des gewahlten Themas. 4 Hat das gewählt Kapitel mehrere Einzseiten, konnen diese abgerufen werden: Mit der grünen Tastes blättern Sie weiter zur nachstenvorhandenen Seite (mit Überlauf zum nachsten Kapitel). Mit der roten Taste 念 blattern Sie eine Seite zurück. 5 Die Videotext-Seiten都会 auch direkt mit den Ziffern-Tasten ⑧ ... ⑨ angewährt werden. 6 Mit Taste (1) wird zur Übersichts- Seite 100 zurückgeglibrierten. 7 Videotext mit Taste abschalten.

Normaler Videotext-Betrieb

1 Videotext mit Taste 電 einschalten. Die Überschüsse-10e 100 oder die zuleutz aufgerufene Videotext-Seite erscheidt. 2 Videotext-Seite anwahlen, davon die Teilennummer mit den Ziffern-Tasten 8 ... immer dreistig eingeben. Die Seite erscheint nach kurzer Zeit. 3 Mit der roten Taste oder grünen Taste konnen die Videotext-Seiten schrittweise nach unter oder nach oben weitergebblattert werden. 4 Mit der gelben Taste konnen die Videotext-Seiten zur nachsten 10er Stelle weitergeblattert werden. 5 Mit der blauen Taste ② konnen die Videotext-Seiten zur nachsten 100er Stelle weiterergeblätter werden. Mit Taste ① wird zur Übersichts-Seite 100 zuruckgeblattert. 7 Videotext mit Taste abschalten

Funktionen fur beiden Videotext-Betriebs-arten

These Funktionen können direkt mit den Tasten der Fernbedienung abgerufen werden oder mit der Dialogezeile auf der Videotext-Seite. 1 Videotext mit Taste einschalten.

Videotext-Seite vergroßern

1 + (Plus) der Taste 94 after drucken oder 1 Taste drücken, am unteren Bildschirmrand wird die Symbol-Zeile eingeblendet.  2 Mit Taste oder das Symbol [3] anwahlen und mit Taste OK bestätigten. 3 Wiederholtes Drucken der Taste OK bewirkt: obere Bildhalbte in doppelter Schrifthöhe; untere Bildhalbte in doppelter Schrifthöhe; Normabild.

Seiten-Stop bei Mehrfachseiten

Unter einer Mehrfachseite konnen mehrere Unter-keiten zusammengefaßn sein, die von der Sendeanstalt in einem bestimmen Zyklus automatisch «weiterergeblätter « werden. Markiert sind Mehrfacheiten durch eine Einblendung, z.B. 3/6 bedetet, Sie sehen momentan die dritte von insgesamt sechs Unterschieden. Wollen Sie eine Untersideite länger betrachten, dann kann die Seite, 'festgehalten' werden. 1 - (Minus) der Taste drucken, oder 1 Taste (e) drucken, am unteren Bildschirmand wird die Symbol-Zeile eingeblendt. 2 Mit Taste oder das Symbol anwahlen und mit Taste OK bestätigen. Die gezeigte Seite wird nun « festgehalten «, nicht mehractualisiert, und nicht mehr auf weitere Unter-seiten umgeschallt. 3 Funktion mit Taste OK abschalten.

Unterseiten direkt aufrufen

1 - (Minus) der Taste + drucken 2 «Unter-Seite« anwahlen, dazu die Seiteinnummer mit den Ziffern-Tasten ⑧ ... ⑨ immer vierstellig eingeben. Die Seite erscheint nach kurzer Zeit. 3 «Unter-Seite « mit » - « (Minus) der Taste \(\boxed{2}\boxed{3}\boxed{4}\boxed{5}\boxed{6}\boxed{7}\boxed{8}\boxed{9}\boxed{10}\boxed{11}\boxed{12}\boxed{13}\boxed{14}\boxed{15}\boxed{16}\boxed{17}\boxed{18}\boxed{19}\boxed{20}\boxed{21}\boxed{22}\boxed{23}\boxed{24}\boxed{25}\boxed{26}\boxed{27}\boxed{28}\boxed{29}\boxed{30}\boxed{31}\boxed{32}\boxed{33}\boxed{34}\boxed{35}\boxed{36}\boxed{37}\boxed{38}\boxed{39}\boxed{40}\boxed{41}\boxed{42}\boxed{43}\boxed{44}\boxed{45}\boxed{46}\boxed{47}\boxed{48}\boxed{49}\boxed{50}\boxed{51}\boxed{52}\boxed{53}\boxed{54}\boxed{55}\boxed{56}\boxed{57}\boxed{58}\boxed{59}\boxed{60}\boxed{61}\boxed{62}\boxed{63}\boxed{64}\boxed{65}\boxed{66}\boxed{67}\boxed{68}\boxed{69}\boxed{70}\boxed{71}\boxed{72}\boxed{73}\boxed{74}\boxed{75}\boxed{76}\boxed{77}\boxed{78}\boxed{79}\boxed{\circ\circ\circ} 1 Taste (w) drucken: am unteren Bildschirmand wird die Symbol-Zeile eingeblettend. 2 Mit Taste oder das Symbol anwahlen und mit Taste OK bestätigen. In der Symbole-Zeite erscheint die angewählte Videotext-Seitellennummer; z.B. 155/0001. 3 Unter-Seite anwahlen, dazu die Teilennummer mit den Ziffern-Tasten ⑧ ... ⑨ immer vierstellig eingeben. Die Seite erscheint nach kurzer Zeit. 4 Unter-Seite mit Taste abschaften: es erschieb die aktuelle Untersalte.

Antwort-Freigabe

Sie können in bestimmten Videotext-Sections „verdeckte" Antwerten bzw. Informationen einblenden (freigeben), z.B. um Ratsel zu halten. oder um die VVS-Zeiten zum Programmieren eines Video-Recorderz zu kontrollerten 1 + (Plus) der Taste 0 drucken oder 1 Taste drucken: am unteren Bildschirmand wird die Symbol-Zeile eingebrendet. 2 Mit Taste oder das Symbol [37] anwahlen und mit Taste [OK] bestätigen, die „verdeckten“ Informationen werden in die Videotext-Seite einglendet. 3 »Antwort-Freigabe « mit Taste OK abschalten.

"Page Catching" (bestimme Videotext-Seiten direkt anwahlen und aufrufen)

Auf vielen Übersichts-Seiten finden Sie dreistiglige Seitennummern, die Sie direkt anwahlen konnen. Dies erspart Ihnen das Eingeben der Seitennummer. 1 Page Catching « mit Taste oder « einschalten. Am oberen Bildrand wird Page Catching OK eingeblendent. Hinter der ersten bzw. letzten Teiltennummer der Übersichts-Seite blinkt ein helles Rechtek. 2 Mit Taste oder die gewünschte dreistellige Seiteinnummer anwahlen und mit Taste OK bestätigen; die Seite erscheint nach kurzer Zeit am Bildschirm. 3 Mit Taste ① wird zur Übersichts-Seite 100 zurückgeblätter.

Wartezeiten überbrücken

i Sie konnen diese Funktion zur Überbrückung von Wartezeiten verwenden, während Ihr Videotext-Decoder eine Seite sicht. Angenommen Sie wollen fersehen und denen informiert werden, dann wahlen Sie zuerst die betreffende Seite - z.B. Seite 143 - und drucken danach: 1 Taste drucken: am unteren Bildschirmand wird die Symbol-Zeile eingeblettend. 2 Mit Taste oder das Symbol anwahlen und mit Taste OK bestätigen. Sie sehen das Fernsehbild und am oberen Bildrand ist das Videotext-Symbol eingeblendet. Erscheint später anstelle des Videotext-Symbols die Einblendung 143, dann wurde die Seite gefunden. 3 Die gefundene Seite mit Taste abrufen: die Videotext-Seite entscheidt. 4 Funktion mit Taste beenden.

Videotext-Betrieb

Sonderfunktionen

i Die folgenden Einstellungen werden mit dem «DIALOG CENTER« durchgeführt. >DIALOCENTEROko-Netzschalter

Damit kann das Gerat so voreingestellt werden, daß es sich - nach einer von Ihnen bestimmt den Zeit (Auswahl 1h bis 3h) - aus der Funktion Bereitschaft komplett abschelt. Sie sparen damit Energie.

1 Aus dem «DIAGLOG CENTER« die Zeile «SONDER-FUNKTIONEN« mit Taste oder anwahlen und mit Taste OK bestätigten.

Die Zeile>Oka-Netzschalt. «anwahlen und mit Taste gewunschte Abschaltzeit»1h, 2h, 3h oder aus wahren.

Einschalten mit ...

Wenn Sie das Gerat zahlig als AV-Monitor einsetzen - z.B. zusammen mit einer Camera als Überwachungsanlage oder bei Betrieb mit einem Satellten-Receiver - kann mit dieser Funktion dem Programmplatz AV « Vorrang eingeraum werden. Nach dem Einschalten des Gerates, mit der Netztaste, erscheidt anstelle des Programmplatzes P 1 « der Programmplatz AV «.

1 Aus dem «DIALOG CENTER« die Zeile «SONDER-FUNKTIONEN« mit Taste oder anwahlen und mit Taste OK bestätigten.

Die Zeile 串 TV einsch. mit anwahlen und mit Taste ② oder den gewünschten Programplatz, Prog 1串 oder AVwahlen.

Bild-/Tonskala

Beim Einstellungen der Funktionen Lautstarke, Helligkeit und Farbkontrast wird jewells eine Skala eingebrendet. Dieses kann unterbunden werden. Hierzu

1 aus dem «DIALOG CENTER« die Zeile «SONDER-FUNKTIONEN« mit Taste oder anwahlen und mit Taste bestätigten.

Die Zeile Bild-/Toneinst. « anwahlen und mit Taste oder « aus « einstellen.

Lautstärke anpassen

Die Lautstarke zwischen denmalen Fernsehsendungen und Werbeeinblendenungen kann entsprechlich laut sein. Dies können Sie ausgleichen.

1 Aus dem «DIALOG CENTER« die Zeile «SONDER-FUNKTIONEN« mit Taste oder anwahlen und mit Taste OK bestätigten.

2 Die Zeite Autom. Lautst. anwahlen und mit Taste oder ein wahren.

Decoder

1 Wird fur ein Programm ein Decoder (Descrambler) besteht und angeschlossen, daß muß – unter der Einblendung «Decoder», für den entsprechenden Programmplatz «ON 1, ON 2 oder ON 3« (abhängig vom jeweiligen Decoder) gewählt werden.

i! Wenn kein Decoder angeschlossen ist auf aus stellen.

Einstellung für den Betrieb mit Decoder.

sieheSeite15

Sleep Timer einstellen

i Mit dem Menu SLEEP TIMER« konnen Sie fur ihr Fernenheger eine Ausschaltzeit eingeben. Das Gerat schaltet nach Ablauf der eingestellen Zeit in Bereitschaft (standby).

1 Aus dem «DIALOG CENTER« die Zeile «SLEEP TIMER« mit Taste «oder « anwahlen und mit Taste «OK» bestätigten.

2 Das Menu SLEEP TIMER wird eingebrendet.

3 Mit den Ziffern-Tasten ⑧...⑨ die gewünschte Ausschaltzeit zweistelig eingeben (von 01...99 min).

4 Mit Taste kann die eingebene Ausschaltzeit gelöscht werden.

5 Mit Taste wird die Einstellung beendet.

Programmplatznummer einblenden

! Sie konnen die Nummer des Programplatzes standig einblenden.

1 Taste ① drucken und warten bis die Einblendung OK DIALOGENTERe erlischt. Die Einblendung der Programplatznummer erfolgt jetzt standig.

2 Funktion aufheben, dazu Taste (z) zweimal drucken.

Knnnne

Die Kindersicherung

Mit dieser Funktion konnen Sie eine Geheimzahl eingeben, mit der alle Funktionen gespeit werden

Kindersicherung aktivieren

1 «DIALOG CENTER« mit den Tasten ① und OK aufrufen.

2 Die Zeile »Kindersicherung« anwahlen und aufrufen.

3 Geheimzahl mit den Ziffern-Tasten ① ... ⑨ immer vierstig eingebehen (z.B. 1111).
4 Geheimzahl mit Taste OK speichern.
1 Der Schlüssel entscheid in "Rot", die Seite »KINDERSICHERUNG« mit Taste 175 abschalten.

Nach Aus- und Wiedereinschalten des Fernsehgerates blendet sich die Seite « Kindersicherung « ein; alle Funktionen sind gespent.

i Bittie die gespeicherte Geheimzahl gut merken! Falls Sie die Geheimzahl vergessen haben, hilft Ihnen eine Ziffernkombination auf der letzten Seite dieser Bedienungsanleitung weiter. Wenn Sie nacheinander these Tasten der Fernbedienung drucken, wird die „Verregelung" aufgehoben.

Kindersicherung abschalten

1 Gerat einschalten.
2 Geheimzahl mit den Ziffern-Tasten ⑧ ... ⑨ immer vierstellig eingegeben (Z.B.1111). Das Gerat schaltet auf das Fernsehbild. Nach erneutem Aus- und Wiedereinschalten des Gerates ist die Kindersicherung wieder aktiv.
i Funktion Kindersicherung aufheben (deaktivieren) Hierzu aus dem «DIALOG CENTER« die Zeile «Kindersicherung» anwahlen und aufrufen. Geheimzahl vierstig eigeben und die Taste Oaux drucken.

SERVICE-Funktion

1 «DIALOG CENTER« mit Taste ① und Taste OK aufrufen.
Die Zeile SERVICE mit Taste oder anwahlen und mit Taste OK aufrufen.

3 Gewünsche Funktionen (Decoder, Farbe, Blauer Bildschirm, Schwarz. Bildschirm, Sendername, SAT, Service Code) mit Taste oder anwahlen.

4 Mit Taste 一 oder 一 verändern.

Die Einstellungen werden jeweils mit Taste beendet.

Decoder (P1-99)

Siehe Einstellung fur Betrieb mit Decoder (Seite 15).

! Wird der Decoder programmplatzbezogen eingestellt ist automatisch die Einstellung »manuell« gewahlt.

Farbe (Farbnorm manuell einstellen)

Beim Belegen der Programmplatze mit dem Programmsuchlauf wird die Farbnorm automatisch zugeordnet. Ist die Farbe der verschiedenen Programme in Ordnung, brauchen Sie diese Einstellung nicht durchführten, sonst

1 kann zwischen PAL oder auto gewählt werden.

Blauer Bildschirm wahlen

Mit dieser Einstellung kann bei verrauschtem Bild auf ein blaes Bild umgeschalten werden.

Schwarzer Bildschirm wahlen

Mit dieser Einstellung wird storendes Programmflammern während des Umschalten des Programmplatzes vermieden.

□ Sendername

Von einigen Sendeanstalten wird der Sendername angeboten. Diese wird beim Wechseln des Programmplatzes kurz angezeigt. Sie können diese Anzeige abschalten.
1 Die Zeite 忍 Sendername 忍 anwahlen und mit Taste oder aus einstellten.

Beim Wechseln des Programmplatzes wird nur noch die Nummer des Programmplatzes angezeigt.

SAT

Theseinstellung muß auf »aus« stehen und dar nicht verandert werden. (Wurde SAT ON1/ON2 « gewählt, ist keine Pro grammplatzwahl möglich.
i Die Funktionen dieser Zeile sind dem Fachhandler vorbehalten.(IR-Dataprogrammer IDP 2 HP ist bei SAT-Nachrustung ohne Funktion.)

Service- und Sonderfunktionen

1. Einschaltfunktionen

1.1 ATS-Reset (Automatic Tuning System)

Netzschalter "EIN" mit gedrückter Fernbedientaste -> Sprachauswahl -> OK.

Das Automatische Sendersuchsystem stoppt bei jedem empfangswürdigen Sender (AFC und Koinzidenz) und speichert automatisch die entsprechenden Senderdaten mit dem jeweiligen Standard (die Speicherung findet unmittelbar im NVM staat). Danach wird der Suchlauf fortgesetzt.

Tastendruck "TXT" bricht den ATS-Lauf ab.

1.2 Mittelwerte / Notdatensatz laden (ROM-Daten)

Fernbedientaste gedrückt halten und das Gerät mit dem Netzschalter einschalten. Dadurch wird z. B. nach Austausch des IC82005 (NVM) das Gerät mit dem Notdatensatz gestartet.

Mit thisem Vorgang werden die Grund-Daten aus dem ROM des Prozessors IC81050 in den NVM IC82005 kopiert:

IC82005: (gerätespezifische Daten, über Dialog Center einstellbar)

• Farb- und Ton-Normen
• Decodereinstellungen
• Umkehrpunkt
• Sendername on/off
• OSD Position
• Blue Screen on/off, Black Screen on/off
• ATS-Reset
• Hotel-Mode on/off
• AGC und AFC
• Oko-Schalter
• Bildrohrrentype
• Analogwerte (Lautstärke, Helligkeit usw.)
• Bildschärfe
• Security on/off
• Geometrieabgleich
• Programmdaten (Kanal-/Feinabstimmung, Senderkennung)

Danach über das Dialog Center die persönlichen Werte, Bildgeometrie eingeben.

1.3 Programmsperre (Kindersicherung) aufheben

Durch Eingabe der Zahl 7038 wird die Sperre aufgehoben.

2. Sonderfunktionen im Dialog Center

2.1 Öko-Netzschalter aktivieren bzw. deaktivieren (optional)

Mit Taste "1" die Dialogzeile "Öko-Netzschalt." über "DIALOG CENTER" -> "OK" -> "SONDERFUNKTIONEN" -> "OK" aufrufen. Mit der Taste < oder > "1h...3h" sollen.

Das Gerät schaltet sich nach der eingestellen Zeit, oder durch zweimaligen Tastendruck der Taste aus dem Standby-Betrieb komplett ab.

In Stellung "aus" wird diese Funktion nicht genutzt.

2.2 Einschalten mit Programm "1" oder "AV"

Mit Taste "I" die Dialogzeile "TV einsch. mit" über "DIALOG CENTER" → "OK" → "SONDERFUNKTIONEN" → "OK" aufrufen. In Stellung "AV" erscheint beim Einsatzen das AV-Bild.

2.3 "Bild-/Toneinst." ein oder aus für alle Programme

Mit Taste "1" die Dialogzeile "Bild-/Toneinst." über "DIALOG CENTER" "OK" "SONDERFUNKTIONEN" "OK" aufrufen. In Stellung "aus" erscheinen keine Balkenanzeigen für die Analogwerte auf dem Bildschirm.

2.4 Automatische Lautstärkebegrenzung (Volume Limiter), optional

Mit Taste "1" die Dialogzeile "Autom. Lautst." über "DIALOG CENTER" "OK" "SONDERFUNKTIONEN" "OK" aufrufen. In Stellung "ein" wird bei großen Senderhübden die Lautstärke automatisch an den normalen Hub angepaßt.

2.5 Programmplatzbezogene Decoder-Einstellung

Mit Taste "i" die Dialogzeile "Decoder Pxx" über "DIALOG CENTER" -> "OK" -> "SONDERFUNKTIONEN" -> "OK" aufrufen. Mit der Taste oder können Sie programmplatzbezogen das Decoder-Bit setzen.

Setzen bzw. rücksetzen aller Programmplätze siehe Punkt 4.3.

3. Bild-Einstellungen

Grundeinstellung

Mit der roten Taste (Auge) das Bild-Menu aufrufen. Über die Menüführung ist die Regulierung von Kontrast, Bildscharfe und Tint (nur bei NTSC-Quellen) möglich.

Die Analogwerte für Kontrast, Bildschärfe und Tint werden beim Verlassen des Menus automatisch gespeichert.

4. Offene Service-Einstellungen

4.1 Maximale Programmnummer (Umkehrpunkt):

Programmnummer aufrufen, ab der die Programmplätze gesamt werden sollen. Mit Taste "i" die Dialogzeile "MANUELLE ABSTIMMUNG" über das "DIALOG CENTER" "OK" aufrufen. Über die Menüführung in der Dialogzeile Kanal "00" einstellen. Mit "OK" bestimmten und Menu beenden. Danach können im Programm-Mode mit den Tasten ▲ oder ▼ die nachfolgenden Programme nur bis zu dem mit "00" belegten Programmplatz fortgeschaltet werden.

Wird der Umkehrpunkt auf einen Programmplatz ≤ 10 gelegt ist nur eine einstellige Programmwahl möglich.

4.2 AFC Regelung

Die letzten zwei belegten Programmplätze vor dem Umkehrpunkt sind mit einer AFC-Regelung ausgestattet (Videorecorder über HF).

4.3 Decoder P1...99

Mit Taste "i" die Dialogzeile "Decoder (P1-99)" über "DIALOG CENTER" -> "OK" -> "SERVICE" -> "OK" aufrufen. Mit der Taste oder können Sie auf allen Programmplätzen das Decoder-Bit im EEPROM setzen bzw. rücksetzen.

"Manuell" zeigt, daß mindestens 1 Programmplatz auf Decoder "on" steht. Programmplatzbezogene Decoder-Einstellung siehe Punkt 2.5.

4.4 Farb-Zwangsumschaltung

Mit Taste "1" die Dialogzeile "Farbe" über "DIALOG CENTER" "OK" "SERVICE" "OK" aufrufen. Mit der Taste oder konnen Sie in schlechter Empfangslage programmplatzbezogen die automatische Farbumschaltung zwangsweise auf eine feste Farbnorm einstellen.

4.5 Blauen Bildschirmhintergrund abschalten

Mit Taste "i" die Dialogzeile "Blauer Bildschirm" über "DIALOG CENTER" "OK" "SERVICE" "OK" aufrufen. In Stellung "aus" ist der blaue Hintergrund (z.B. bei fehlendem Antennensignal) abgeschallt.

4.6 Schwarzer Bildschirm bei der Programmumschaltung

Mit Taste "i" die Dialogzeile "Schwarz. Bildschirm" über "DIALOG CENTER" -> "OK" -> "SERVICE" -> "OK" aufrufen. In Stellung "ein" wird der Bildschirm bei Programmwechsel dunkelgeschaltet.

4.7 IDP2 HP (Handler-Programmer)

Mit Taste "i" die Dialogzeile "IDP2 HP" über "DIALOG CENTER" -> "OK" -> "SERVICE" -> "OK" aufrufen. Der Schriftzug wird rot. Über den Handler-Programmer IDP2 konnen die Empfangskanäle programmiert werden.

4.8 Sendername aus-bzw. einblenden

Die Kennung wird über VT bzw. VPS ausgegeben (wird nicht von allen Sendern abgestraht).

Mit Taste "i" die Dialogzeile "Sendername" über "DIALOG CENTER" "OK" "SERVICE" "OK" aufrufen. In Stellung "aus" konnen Sie die kurzzeitige Einblendung des Sendernamens bei der Programmumschaltung unterträcken.

5. Service-Einstellungen für den Fachhandel

5.1 Service Menu

Mit Taste "i" das Service Menu über "DIALOG CENTER" -> "OK" -> "SERVICE" -> "OK" -> Service Code aufrufen.

Nach Eingabe der Codezahl "8500" kann der Fachhändler den Geräteabgleich It. Menüführung durchführren für:

• WHITE ADJUSTMENT

• GEOMETRIE

• AGC
• OSD horizontal
• OSD vertical
• Hotel
• Tube
• Cut-off align
• Overscan
• NTSC 3,6
  -ASIS
• Multi IF
  -End

Abgleich:Seite 2-1

5.2 OSD-Lage

Mit Taste "1" die Dialogzeile "OSD" über "DIALOG CENTER" -> "OK" -> "SERVICE" -> "OK" -> Service Code "8500" aufrufen.

Mit der Taste oder können Sie die horizontale, oder vertikale Lage des Einblend-Menus verschieben.

Dialogzeile "End" mit "with mem." sichern.

5.3 Hotel-Mode

5.3.1 Hotel-Mode aktivieren

Mit Taste "1" die Dialogweite "Hotel" über "DIALOG CENTER" -> "OK" -> "SERVICE" -> "OK" -> Service Code "8500" aufrufen.

Bei aktiviertem "Hotel-Mode" ist:

• der Aufruf des "DIALOG CENTER" mit der Taste "i" nicht mehr möglich.
• die zuletzt eingestellte Lautstärke wird als maximale Lautstärke gespeichert.

5.3.2 Hotel-Mode ausschalten

Taste "i" der Fernbedienung gedrück gehen und das Gerät mit dem Netzschalter einschalten. Im Menu "SERVICE" Hotel-Mode wieder ausschalten.

5.4 Schutzschaltung deaktivieren

Taste "i" der Fernbedienung gedrück gehalten und das Gerät mit dem Netzschalter einschalten. Die Schutzschaltung des Gerätes wird am Videoprozessor IC34015-(50) nicht ausgewertet. Das Videosignal an der Bildröhre wird dunkelgetastet, das Netzeil nicht abgeschaltet. Die Menüeinblendung ist je nach Fehler möglich.

1. Einstellung der Analogwerte

	Maximalwert	Optimalwert TDA 884x
Helligeit	63	32
Farbkontrast	63	40
SW-Kontrast	63	48
Lautstärke	63	22
Bildschärfe	5	2
Tint	63	32

Automatische Speicherung der Analogwerte:

• Nach ca. 8 Sekunden,
• nach Schalten in Standby,
• nach Wechsel von TV zu AV,
• nach Wechsel der einzelnen AV-Stellungen.

Nach Speicherung der Minimal-Lautstärke entscheidt beim Einschalten des Gerätes der Lautstärkebalken für ca. 10 Sekunden.

Mit "AUX" "OK" können Sie die Optimalwerte für die Ton- und Bildeinstellungen wiederherstellen.

Die Optimalwerte werden aus dem EEPROM IC82005 geladen.

7. Audio-/Video-Anschlüsse

AV-Buchsenbeschaltung

Buchse	Eingang	Ausgang	Schaltsignal
AV1	RGB (Pin 7,11,15)	-	12V Schaltspannung (Pin 8) 1V Fastblanking (Pin 16)
	FBAS (Pin 20)	FBAS (Pin 19)	12V (Pin 8)

Pin Signal

1 = Audio Ausgang rechts
2 = Audio Eingang rechts
3 = Audio Ausgang links
4 = Audio Masse
5 = Blau Masse
6 = Audio Eingang links
7 RGB Blau Eingang
Chroma Ein-/Ausgang bei SVHS
8 = Schaltspannung
FBAS/ExterneQuelle)
0/12V/(6V/nur bei 16:9)
9 Grun Masse
10 = Datenleitung MEGALOGIC
11 = RGB Grün Eingang
12 = Daten
13 = Rot Masse
14 =
15 = RGB Rot Eingang
Chroma Aus-/Eingang bei SVHS
16 = RGB Schaltspannung
(1V Fastblanking)
17 = Video Masse
18 = RGB Schaltspannung Masse
19 = FBAS/Y Ausgang
20 = FBAS/Y Eingang
21 = Abschirmung/Masse

21 19 1

Nach einer Reparatur bzw. Wechsel des NVM (IC82005) muß kontrolliert werden, ob der NTSC Quarz 3,58MHz (Q34044, Seite 3-3) bestückt ist. Bei nicht bestücktem Quarz muß über das Menu die Dialogzeile "NTSC 3,6" auf "aus" gestellt werden.

Taste "1" -> "OK" -> SERVICE -> "OK" -> SERVICE Code "8500" -> NTSC 3,6 "aus" und über die Dialogzeile "END" mit "with mem." sichern.

Alle nicht beschrieben Einstellelemente sind werkseitig abgegliedchen und dürfen im Service-Fall nicht verstellt werden.

Chassisplatte

Meßgeräte: Digitalvoltmeter, Farbbildgenerator, Spektrumanalyser, HF-Millivoltmeter

Servicearbeiten nach Austausch bzw. Reparatur:

-Netzteil:Abgleich1.
- Tuner: Abgleich 2.
- ZF, Videodemodulator: Abgleich 2.
- Bildrohre, Bildhrplatte: Abgleich 7...9.
- Ablenkung: Abgleich 9.
- NVM IC82005: Abgleich 2...7., 10...11.

Abgleich	Vorbereitung	Abgleichvorgang
1. +A Spannung	Nach jeder Reparatur und vor jedem Abgleich kontrollierten und gegebenfalls einstellen.Helligkeit: Minimum Digitalvoltmeter: Kathode D61016	R60037 nach Tabelle im Teilschaltplan Netzteil einstellen.
2. Tuner-AGC	Spektrumanalyser oder HF-Millivoltmeter unsymmetrischen an Tunerkontakt 10 oder 11.Senderbild oder Generator über die Antenne einspeisen, 70...80dBμV.Dialogzeile "AGC" über "i" (DIALOG CENTER) -> "OK" -> SERVICE -> "OK" -> Service Code "8500" aufrufen.	Mit der Taste < oder > 102dBμV (360mVss) einstellen.Ersatzweise wird ohne Spektrumanalyser oder HF-Millivoltmeter mit der Taste < oder > das Bild so abgestimmt, daß es gerade zu rauschen beginnnt. Dann soweit darüber-stehen, bis das Bild wieder rauschfrei wird.Dialogzeile "End" mit "with mem." beenden.
3. OSD	Dialogzeile "OSD" über "i" (DIALOG CENTER) -> "OK" -> SERVICE -> "OK" -> Service Code "8500" aufrufen.	Mit der Taste < oder > das Menu in die Bildmitte stellen.Dialogzeile "End" mit "with mem." beenden.
4. Tube(Bildrohrentyp)	Dialogzeile "Tube" über "i" (DIALOG CENTER) -> "OK" -> SERVICE -> "OK" -> Service Code "8500" aufrufen.	Mit der Taste < oder > die richtige Bildschirmdiagonale eingeben.Dialogzeile "End" mit "with mem." beenden.
5. Overscan(Abschalt-verhalten derBildrohre)	Dialogzeile "Overscan" über "i" (DIALOG CENTER) -> "OK" -> SERVICE -> "OK" -> Service Code "8500" -> aufrufen.	Mit der Taste < oder > auf "aus" stellen.Dialogzeile "End" mit "with mem." beenden.
6. NTSC 3,6	Dialogzeile "NTSC 3,6" über "i" (DIALOG CENTER) -> "OK" -> SERVICE -> "OK" -> Service Code "8500" -> aufrufen.	Mit der Taste < oder > bei Geräten mit NTSC auf "ein" bzw. ohne NTSC auf "aus" stellen.Dialogzeile "End" mit "with mem." beenden.
7. Weißwert	Grautreppe mit Burst einspeisen.Kontrast (Ø) Maximum.Farbkontrast (Ø) Mittelwert.Bildschirmhelligkeit (Ø) Mittelwert.Dialogzeile "WHITE ADJUSTMENT" über "i" (DIALOG CENTER) -> "OK" -> SERVICE -> "OK" -> Service Code "8500" aufrufen.	Mit der Taste < oder > "die Werte für Grün" bzw. "Blau" so einstehen, daß das Testbild unbunt wird.Kontrolle des Weißabgleichs mit Kontrast Minimum und Maximum.Mit Taste < zurück ins SERVICE-Menu und Dialogzeile "End" mit "with mem." beenden.
8. Cut-off align(Schirmgitter-spannung UG2)	Dialogzeile "Cut-off align" über "i" (DIALOG CENTER) -> "OK" -> SERVICE -> "OK" -> Service Code "8500" aufrufen.	Mit dem Einstellregler U62 (Splittrafo) den zuerst erscheidenden roten, grünen, blauen oder mischfarbenen Strich gerade gut sightbar einstellen.Mit "OK" zurück ins Menu.
9. Zeilenschärfe	Konvergenztestbild einspeisen.Kontrast (Ø) Maximum.Bildschirmhelligkeit (Ø) so einstellen, daß der schwarze Testbildhintergrund sich gerade aufzuhellen beginnnt.	Mit dem Focusregler U6 (Splittrafo) die vertikalien Linien ca. 5cm vom rechten und linken Bildrand auf keinste horizontalité Breite einstellen.Die Mittenschärfte darf nicht schlechter als die Randschärfte erscheinen, ggf. mitteln.

Geometrieinstellung in betriebswarmem Zustand (ca. 15 Min.), mit dem Abgleich Mittelpunkt S-Korrektur (Vertical Slope) beginnen und Reihenfolge einhalten!

Abgleich	Vorbereitung	Abgleichvorgang
10. Mittelpunkt S-Korrektur (Vertical Slope)	Geometriebild einspeisen. Menu "Vertical Slope" über "I" (DIALOG CENTER) -> "OK" -> SERVICE -> "OK" -> Service Code "8500" -> "GEOMETRIE" -> "OK" aufrufen.	Die Mittellidine des Testbildes in der Dialogzeile "Vertical Slope" mit der Taste < oder > so abgleichen, daß sie gerade noch sightbar ist.Falls nach erfolgtem Geometrie-Abgleich am unteren oder oberen Bildrand Linearitätsfehler auftreten, Einstellung leicht korrigieren.
10.1 Vertikale Bildlage (Vertical Correkt.)	Menu "Vertical Correkt." aufrufen.	Mit der Taste < oder > mittlere Gitterlinie auf Bildschirm-mitte einstellen.
10.2 Vertical Amplitude	Menu "Vertical Amplitude" aufrufen.	Mit der Taste < oder > Bildamplitude einstellen.
10.3 Vertical Linearit.	Menu "Vertical Linearit." aufrufen.	Mit der Taste < oder > nach Testbild einstellen.Mit Taste "I" darüber ins Menu "SERVICE" und Dialogzeile "End" mit "with mem." beenden.
11. Horizontale Bildlage (Horizontal Shift)	Geometriebild einspeisen. Menu "Horizontal Shift" über "I" (DIALOG CENTER) -> "OK" -> SERVICE -> "OK" -> Service Code "8500" -> "GEOMETRIE" -> "OK" aufrufen.	Mit der Taste < oder > nach Testbild einstellen.Dialogzeile "End" mit "with mem." beenden.

GB Alignment

Attention!

Platinenabbildungen und Schaltpläne / Layout of the PCBs and Circuit Diagrams

Chassisplatte

Koordinaten für die Bauteile der Bestückungsseite (Oberseite)

Chassis Board

Chassisplatte
Koordinaten für die Bauteile der Lötteite (Unterseite)
Chassis Board
Coordinates of the components on the Solder Side (Bottom Side)

Pos.-Nr./Pos. No.	Coordinates		Pos.-Nr./Pos. No.	Coordinates		Pos.-Nr./Pos. No.	Coordinates		Pos.-Nr./Pos. No.	Coordinates		Pos.-Nr./Pos. No.	Coordinates		Pos.-Nr./Pos. No.	Coordinates
	X	Y		X	Y		X	Y		X	Y		X	Y		X	Y
CBR100	208	48	CC41009	258	37	CD32421	97	53	CR32502	45	63	CR46026	170	68	CR81072	213	116
CBR108	80	95	CC41011	261	43	CD32460	78	67	CR32521	52	83	CR50011	96	76	CR81073	179	114
CBR111	97	64	CC41012	252	44	CD32465	86	60	CR32522	43	83	CR50012	91	78	CR81080	201	96
CBR114	106	76	CC41013	17	8	CD32465	94	53	CR32523	40	84	CR50019	69	148	CR81081	221	91
CBR121	213	79				CD32465	94	53	CR32524	54	83	CR50027	59	112	CR81082	188	68
CBR124	25	110	CC41112	260	91	CD80007	173	48	CR32525	69	79	CR52247	110	68	CR81083	191	68
CBR125	20	50	CC41113	255	90				CR32526	48	82	CR52251	115	76	CR81084	194	76
CBR126	55	76	CC41116	263	90	CIC32410	35	110	CR32527	52	90	CR52252	91	68	CR81086	200	83
CBR131	66	75	CC43003	16	81
CBR133	24	127				CR31021	25	46	CR32528	48	85	CR52254	97	67	CR81087	195	93
			CC43008	16	78	CR31041	27	37	CR32529	34	83	CR52255	111	60	CR81089	171	57
CBR134	25	108	CC43013	10	65	CR31043	41	34	CR33014	92	94	CR52261	113	76	CR81091	192	76
CBR135	54	109	CC43018	14	71	CR31044	69	31	CR33018	73	72	CR52262	99	79	CR81120	179	102
CBR140	20	110	CC43057	148	76	CR31046	15	50	CR34031	125	58	CR52264	32	137	CR81121	170	101
CBR141	24	124	CC43058	145	76
CBR142	56	103				CR31047	21	46	CR34032	133	65	CR52266	113	166	CR81122	176	102
CBR145	35	124	CC43248	10	127	CR31052	23	36	CR34064	96	97	CR54021	91	156	CR81500	239	128
CBR145	145	111	CC44021	254	60
CBR147	29	137	CC44031	248	52	CR32011	60	81	CR34070	139	103	CR57002	35	132	CR81501	239	126
CBR150	221	86	CC46004	224	114
CBR183	159	48				CR32023	85	118	CR34071	86	98	CR57003	11	149	CR81503	235	127
			CC46014	181	83	CR32101	110	126	CR34072	146	89	CR57004	23	136	CR81504	242	119
CBR208	186	81	CC46015	178	83	CR32102	95	113	CR34074	142	72	CR57008	13	141	CR81505	245	119
CBR209	181	80	CC46016	172	83	CR32103	99	104	CR34075	126	97	CR57011	15	141	CR81509	180	36
CBR57000	9	136				CR32104	107	125	CR34076	153	80	CR57012	18	141	CR82001	217	84
CBR81004	186	124	CC46021	192	83
CBR81050	216	79				CR32105	86	127	CR34077	137	88	CR57016	20	136	CR82003	221	78
CBR81013	212	83	CC46023	180	76	CR32107	110	108	CR34079	142	103	CR57021	94	143	CR83001	254	113
CBR84012	206	79	CC46026	167	64	CR32108	93	111	CR34080	128	97	CR57022	148	91	CR83003	254	116
CBR84019	28	127	CC46027	176	79
CBR84019	27	46	CC50011	102	76	CR32111	103	103	CR34084	144	39	CR57025	147	113	CR83004	254	119
CBR31047	15	47	CC50012	97	79	CR32112	106	129	CR34089	153	38	CR57013	23	141	CR84001	269	180
CBR31048	16	37	CC50013	53	157	CR32113	124	119	CR34022	161	35	CR57016	27	158	CR84002	252	171
CBR31051	30	46	CC50018	49	157	CR32114	124	121	CR34023	159	38	CR57017	27	152	CR84003	248	124
CBR31052	33	46	CC50021	56	157
CBR32026	71	122	CC50026	62	150	CR32119	61	121	CR34032	189	16	CR57014	27	154	CR84007	162	126
CBR32106	98	126	CC50047	69	163	CR32124	123	125	CR34033	195	27	CR60014	180	187	CR84008	226	86
CBR32110	95	126	CC52007	8	169	CR32128	108	101	CR34038	136	15	CR60031	189	190	CR84009	226	88
CBR32111	90	112	CC52246	108	68	CR32133	114	121	CR34039	132	20	CR60032	140	195	CR84010	186	36
CBR32118	80	131	CC52248	113	68
CBR32121	125	125	CC52266	186	116
CBR32124	119	126	CC54021	87	152	CR32142	118	120	CR34052	105	43	CR61041	106	149	CR85001	255	179
CBR32125	119	126
CBR32152	90	105	CC57003	94	79	CR32150	109	129	CR34061	66	18	CR61051	149	150	CT2305	254
CBR32201	26	79
CBR32202	30	85	CC57016	9	139
					CR32153	72	118
							CR32154	72
								CR32155	72
									CR32156	72
											CR32157	72
													CR32158	72

Chassisplatte Chassis Board

Bestückungsseite, Ansicht von oben Component Side, Top View

Chassisplatte

Chassis Board

Lötsite, Ansicht von unten Solder Side, Bottom View

Oszillogramme Chassis / Oscillograms Chassis

① 500mV / cm,2 s / cm

(2) 2 ~V / cm, 2 s / cm

(3) 200 ~mV / cm, 2 s / cm

(4) 100 ~V / cm, 2 s / cm

(5) 500 mV / cm, 5 ~ms / cm

(6) 1V/cm, 5ms/cm

⑦ 10V/cm, 5ms/cm

(8) 2 ~V / cm, 5 ~ms / cm

(9) 2 ~V / cm, 10 s / cm

(10) 2V/cm, 10μs/cm

12V/cm, 10μs/cm

(12) 200 ~V / cm, 10 s / cm

13 5V/cm, 10μs/cm

14 50V/cm, 10μs/cm

(15) 10 ~V / cm, 10 s / cm

16 20V/cm, 10μs/cm

(17) 1V/cm, 10μs/cm

(18) 500 mV / cm, 10 s / cm

(19) 1V/cm, 10μs/cm
Zeile / line

(20) 1 ~V / cm, 200 s / cm
Bild / picture

Oszillogramme Chassis / Oscillograms Chassis

Chassisplatte (vergroßert) Teil 1

Lötseite, Ansicht von unten

Chassisplatte (vergroßert) Teil 2

Lötseite, Ansicht von unten

Teilschaltplan Netzteil / Circuit Diagram Mains Section

Teilschaltplan Ablenkung / Circuit Diagram Deflection Section

• oder OPTION – siehe Seite 3-23

• or OPTION - see page 3-23.

Teilschaltplan Prozessor / Circuit Diagram Processor Section

• oder OPTION - siehe Seite 3-23
• or OPTION - see page 3-23

Teilschaltplan Tuner/Buchsen / Circuit Diagram Tuner/Socket Section

• oder OPTION - siehe Seite 3-23

• or OPTION - see page 3-23.

Teilschaltplan Video / Circuit Diagram Video Section

Teilschaltplan Audio / Circuit Diagram Audio Section

*	INLAND MONO	FR MONO	INLAND STEREO	FR STEREO	MULTI/7 NICAM STEREO	OIRT MONO	MULTI/7 MONO	MULTI/8 MONO	MULTI/VI MONO	MULTI/8 STEREO
C32024	-	-	2,2n	1,5n	2,2n	-	-	-	-	2,2n
F32109	TPS5,5	TPS6,0	TPS5,5	TPS6,0	TPS6,0	TPS5,5	TPS6,0	TPS6,0	TPS5,5	TPS6,0
CR32111	560	1k	-	-	-	560	560	-	560	-
L32151	27u	27u	-	-	-	27u	22u	-	22u	-
CC32152	22p	22p	-	-	-	47p	22p	-	22p	-
BR32152	-	-	X	X	X	-	-	X	-	X
CR32153	-	-	-	-	-	-	-	0 OHM	-	-
CR32160	0 OHM	-	-	-	-	-	-	-	-	-
CD32162	-	BA592	-	-	-	BA592	-	-	-	-
F32162	SFE5,5	SFE5,5	-	-	-	SFE5,5	-	-	-	-
CR32163	680	680	-	-	-	680	-	-	-	-
BR32165	X	X	-	-	-	X	-	X	X	X
CR32167	-	4,7k	-	4,7k	-	0 OHM	0 OHM	0 OHM	0 OHM	-
CD32167	-	BA592	-	-	-	BA592	0 OHM	0 OHM	0 OHM	-
F32167	-	SFE6,0	-	-	-	SFE6,5	-	-	-	-
BR32167	-	X	-	-	-	X	-	X	X	X
CR32410	0 OHM	-	0 OHM	-	0 OHM	0 OHM	0 OHM	-	0 OHM	-
F32410	8141-107-600	8140-531-351	8141-107-600	8140-531-351	8141-107-600	8141-107-600	8140-531-351	8140-107-600	8140-531-351	8140-531-351
CD32411	-	BA592	-	BA592	BA592	BA592	BA592	BA592	BA592	BA592
CC32412	-	1n	-	1n	1n	1n	1n	1n	1n	1n
CR32412	0 OHM	1k	0 OHM	1k	1k	1k	1k	470	1k	470
F32412	G1962	K3451	G1984	K3451	K3452	K6255	G6255	K3451	G6259	K3451
CR32420	0 OHM	-	0 OHM	-	-	0 OHM	0 OHM	-	-	-
F32420	-	L9460	-	L9460	-	-	-	L9460	-	L9420
CD32421	-	BA592	-	BA592	BA592	-	-	BA592	-	BA592
F32430	-	-	-	-	-	-	-	K9554	-	K9554
CR32450	-	0 OHM	-	0 OHM	-	-	-	0 OHM	-	0 OHM
CR32451	-	-	-	-	22k	0 OHM	0 OHM	-	0 OHM	-
CR32450/52/53	-	22k	-	22k	-	-	-	22k	-	22k
CR32455	-	-	-	-	0 OHM	0 OHM	0 OHM	0 OHM	0 OHM	0 OHM
CT32455	-	BC848	-	BC848	-	-	-	BC848	-	BC848
CR32457	-	-	-	-	-	-	-	22k	-	22k
CT32460	-	-	-	-	-	-	-	BC848	-	BC848
CR32463	-	-	-	-	-	-	-	22k	-	22k
CD32465	-	-	-	-	-	-	-	BA592	-	BA592
CR32467	-	-	-	-	-	-	-	-	-	-
CR32468	-	-	-	-	-	-	-	0 OHM	-	0 OHM
CT32470	-	-	-	-	BC848	-	-	BC848	-	BC848
CR32471	-	-	-	-	22k	-	22k	22k	-	22k
CR32472	-	-	-	-	10k	10k	10k	10k	-	10k
CR32473	-	-	-	-	-	0 OHM	0 OHM	22k	0 OHM	22k
CD32475	-	0 OHM	-	0 OHM	0 OHM	-	-	BA592	0 OHM	BA592
CT32475	-	BC848	-	BC848	BC848	-	-	BC848	-	BC848
CR32476	-	2,2k	-	2,2k	2,2k	-	4,7k	2,2k	4,7k	2,2k
CT32480	-	BC848	-	BC848	BC848	BC848	BC848	BC848	BC848	BC848
CR32481	-	22k	-	22k	-	-	-	22k	-	22k
CR32482	-	-	-	-	22k	22k	22k	22k	22k	22k
CR32483	-	10k	-	10k	-	-	-	10k	-	10k
CR32486	-	2,2k	-	2,2k	2,2k	2,2k	2,2k	2,2k	2,2k	2,2k
IC32490	-	U4467	-	U4467	-	-	-	U4488	-	U4488
CC32492	-	-	-	1n	-	-	-	-	1n	1n
BR32492	-	-	-	-	-	-	-	X	-	X
CC32493	-	-	-	-	-	-	-	6,8p	-	6,8p
F32493	-	-	-	-	-	-	-	-352	-	-352
C32494	-	-	-	-	-	-	-	0,47u	-	0,47u
CR32494	-	-	-	-	-	-	-	150	-	150
CR32527/CR32528	0 OHM	-	-	-	-	0 OHM	0 OHM	-	0 OHM	-
CC33021	-	1u	-	1u	-	-	-	1u	-	1u
CC33022	-	-	-	-	-	-	-	1u	-	1u
IC34015	TDA8840	TDA8842	TDA8840	TDA8842	TDA8841	TDA8841	TDA8841	TDA8842	TDA8842	TDA8842
CC34039	-	0,22u	-	0,22u	-	-	0,22u	0,22u	0,22u	0,22u
CR43017	0 OHM	-	0 OHM	0 OHM	0 OHM	0 OHM	0 OHM	-	0 OHM	0 OHM
BR43021	-	-	-	0 OHM	-	-	-	-	-	-
CR81010	-	0 OHM	-	0 OHM	-	-	0 OHM	0 OHM	0 OHM	0 OHM
OPTION A	-	X	-	X	X	X	X	X	X	X
OPTION B	-	X	-	-	-	-	-	X	-	-
OPTION C	-	X	-	-	-	X	-	-	-	-
OPTION D	-	-	-	-	-	-	-	X	-	X
OPTION F/G	-	X	-	X	X	X	X	X	X	X
OPTION H1/H2	-	X	-	-	-	X	X	X	X	X
OPTION I	-	X	-	X	-	-	-	X	-	X
OPTION J	-	-	-	-	-	-	-	-	-	-
OPTION K	-	-	-	-	-	-	-	X	-	X
OPTION L	-	X	-	-	-	-	-	X

D

SAT-NACHRUESTUNG RETROFITTING SAT	R34073	R43014 R43001 R43019	R44014 R44013
MONO	1	1	1
MONO SAT	-	-	-
STEREO	-	-	1
STEREO SAT	-	-	-

CUC 2021 STEREO

Bildrohrplatte / CRT Panel

Bestückungsseite, Ansicht von oben / Component Side, Top View

Lötsite, Ansicht von unter / Solder Side, Bottom View

Prozessor-Platte / Processing Board

Prozessor-Platte / Processing Board

Bestückungsseite / Component Side

Bestückungsseite (SMD)/Component Side(SMD)

SAT-Baustein / SAT Module

Bestückungsseite, Ansicht von oben / Component Side, Top View
Koordinaten für die Bauteile der Bestückungsseite (Oberseite) Coordinates of the Components on the Components Side (Top Side

Pos.-Nr./ Pos. No.	Koordinaten/ Coordinates		Pos.-Nr./ Pos. No.	Koordinaten/ Coordinates
	X	Y		X	Y
C32322	17	25	IC38030	80	132
C32324	20	16	IC38110	14	69
C32327	72	47	IC38220	50	85
C32360	68	41
C32364	105	51	L32342	94	13
			L32343	64	6
C38001	17	51	L38001	10	42
C38008	90	93	L38008	100	80
C38033	68	125	L38032	71	116
C38034	81	118
C38051	100	114	L38056	100	107
			L38077	63	108
C38054	90	110	L38101	110	76
C38057	111	110	L38144	72	53
C38076	71	104	L38156	90	51
C38101	89	78
C38121	55	54	L38161	112	52
C38124	78	76	MF38063	110	91
C38142	54	62
C38171	25	62	Q32305	99	41
C38192	29	70
C38193	38	69	STA01	31	7
			STA02	91	7
C38197	50	68	STAV03	7	28
C38222	69	85
C38236	34	78
C40010	41	24	STV02	30	88
C43032	110	42	STV03	56	113
			STV03A	42	99
C43037	110	31	STV04	21	78
D38047	111	127	TR38050	98	126
D38051	100	117
F38183	28	41
IC32000	78	26

Koordinaten für die Bauteile der Lötteite (Unterseite) Coordinates of the components on the Solder Side (Bottom Side)

Pos.-Nr./Pos. No.	Koordinaten/Coordinates		Pos.-Nr./Pos. No.	Koordinaten/Coordinates		Pos.-Nr./Pos. No.	Koordinaten/Coordinates
	X	Y		X	Y		X	Y
CC30221	44	77	CC32365	88	41	CC38177	31	46
CC32302	92	30	CC32366	91	38
CC32303	95	37	CC32367	106	21	CC38178	27	46
CC32304	107	41				CC38181	24	70
CC32305	83	42	CC38034	66	122	CC38183	22	48
			CC38036	83	133	CC38184	37	46
CC32306	100	37	CC38037	89	136	CC38186	40	46
CC32307	27	18	CC38038	92	136
CC32308	30	22	CC38052	107	110	CC38187	44	46
CC32309	62	8				CC38198	41	75
CC32310	57	10	CC38058	114	110	CC38202	86	80
			CC38063	100	97	CC38206	66	96
CC32311	26	33	CC38066	86	105	CC38207	80	100
CC32312	30	26	CC38071	97	98
CC32313	42	33	CC38072	84	113	CC38211	78	80
CC32314	52	28				CC38212	69	96
CC32315	52	23	CC38075	65	100	CC38215	84	80
			CC38077	68	104	CC38222	49	78
CC32316	49	28	CC38091	107	75	CC38223	56	93
CC32317	46	18	CC38102	94	68
CC32318	49	23	CC38103	91	61	CC38224	36	93
CC32328	71	30				CC38225	60	86
CC32333	80	29	CC38111	15	68	CC38226	67	112
			CC38122	78	75	CC38236	34	80
CC32334	100	24	CC38124	69	77	CC38264	52	96
CC32340	76	43	CC38131	62	74
CC32341	86	25	CC38141	58	53	CC39156	99	53
CC32342	68	48				CC40022	42	17
CC32343	63	39	CC38144	78	59	CC40042	39	24
			CC38146	63	49	CC43002	101	29
CC32344	71	10	CC38147	65	52	CC43003	14	11
CC32345	66	22	CC38148	84	60
CC32346	68	41	CC38154	90	51	CC43006	13	8
CC32347	67	30				CC43007	98	29
CC32348	88	38	CC38157	85	49	CC43012	76	48
			CC38161	105	53	CC43013	109	14
CC32351	72	24	CC38172	25	62	CC43017	80	51
CC32352	72	21	CC38173	48	56

Lötsite, Ansicht von unten / Solder Side, Bottom View

Pos.-Nr./Pos. No.	Koordinaten/Coordinates		Pos.-Nr./Pos. No.	Koordinaten/Coordinates		Pos.-Nr./Pos. No.	Koordinaten/Coordinates		Pos.-Nr./Pos. No.	Koordinaten/Coordinates		Pos.-Nr./Pos. No.	Koordinaten/Coordinates		Pos.-Nr./Pos. No.	Koordinaten/Coordinates
	X	Y		X	Y		X	Y		X	Y		X	Y		X	Y
CC43018	111	20	CR32315	52	19	CR38019	95	78	CR38128	65	73	CR38197	46	66	CR43036	60	41
CC43020	110	6	CR32317	50	19	CR38021	89	118	CR38129	79	68	CR38198	46	70	CT32308	26	22
CC43021	112	14	CR32318	38	20	CR38022	109	84	CR38131	70	73	CR38201	48	97	CT32310	26	28
CC43031	96	11	CR32319	36	34	CR38023	87	122	CR38132	25	82	CR38202	81	80	CT32312	45	28
CC43036	101	10	CR32321	22	32	CR38024	87	126	CR38133	24	74	CR38207	75	100	CT32315	45	22
CD32367	106	35	CR32322	30	13	CR38032	6	6	CR38143	62	53	CR38211	75	80	CT32320	21	27
CD38038	88	132	CR32323	20	15	CR38033	73	133	CR38144	69	56	CR38223	48	99	CT32325	21	20
CD38061	113	99	CR32324	25	11	CR38034	71	129	CR38151	100	56	CR38224	5	59	CT38005	12	63
CD38188	74	56	CR32326	20	32	CR38035	78	132	CR38152	89	58	CR38226	67	117	CT38010	77	123
CD38189	53	69	CR32327	15	30	CR38036	86	136	CR38153	96	57	CR38227	64	117	CT38015	85	75
CD38201	63	95	CR32336	92	12	CR38038	103	135	CR38157	80	54	CR38231	42	92	CT38020	83	123
			CR32340	73	38	CR38041	100	134	CR38161	108	55
CIC38005	11	51	CR32342	75	40	CR38042	90	126				CR38232	43	85	CT38040	96	135
CIC38010	98	86	CR32345	68	11	CR38061	108	104	CR38162	99	46	CR38233	30	81	CT38065	98	103
CIC38045	108	127	CR32350	65	11				CR38163	96	48	CR38234	27	78	CT38070	93	98
CIC38060	106	98				CR38062	103	104	CR38164	80	57	CR38236	34	76	CT38125	76	70
CIC38080	78	109	CR32351	62	13	CR38063	112	84	CR38171	19	59	CR38261	48	106	CT38130	65	69
			CR32352	57	25	CR38066	86	108	CR38176	25	53
CIC38090	101	72	CR32353	56	15	CR38067	85	102				CR38262	54	98	CT38135	70	69
CIC38091	101	72	CR32354	90	26	CR38071	84	99	CR38177	25	51	CR38263	59	104	CT38140	65	57
CIC38175	37	55	CR32355	95	22				CR38181	34	46	CR39199	46	74	CT38150	94	53
CIC38205	80	90				CR38072	89	102	CR38182	55	54	CR40010	48	14	CT38155	85	53
			CR32359	63	44	CR38073	87	113	CR38183	22	45	CR40026	37	16	CT38160	93	44
CR32301	91	21	CR32367	102	21	CR38074	65	104	CR38184	40	39
CR32302	84	38	CR38001	12	40	CR38076	100	93				CR40046	35	24	CT38185	49	46
CR32303	91	23	CR38002	8	61	CR38102	95	61	CR38186	41	42	CR43001	21	10	CT38190	33	69
CR32304	107	45	CR38003	13	58				CR38187	48	52	CR43004	13	5	CT38195	43	68
CR32307	30	17				CR38103	91	68	CR38188	53	51	CR43012	78	38	CT38196	87	68
			CR38011	89	87	CR38104	92	74	CR38189	66	91	CR43017	80	38	CT38260	52	104
CR32309	51	7	CR38012	73	123	CR38121	72	61	CR38191	19	65
CR32310	33	29	CR38013	73	127	CR38122	80	72				CR43020	80	48	CT38261	35	85
CR32311	30	31	CR38015	89	84	CR38123	58	72	CR38192	33	65	CR43021	111	23
CR32313	48	32	CR38016	92	93				CR38193	28	70	CR43031	58	41
CR32314	51	32				CR38124	73	79	CR38194	66	84	CR43032	59	31
			CR38017	93	78	CR38126	67	77	CR38196	19	62	CR43033	59	28
						CR38127	58	74

NF-Baustein Stereo / AF Module

Bestückungsseite, Ansicht von oben / Component Side, Top View

Lötsite, Ansicht von unter / Solder Side, Bottom View

Koordinaten für die Bauteile der Bestückungsseite (Oberseite)

Koordinaten für die Bauteile der Lötseite (Unterseite)

Ersatzteilliste Spare Parts Lis

TV

2 / 99

GREENVILLE 560 SE 5587 TOP

MATERIAL-NR./PART NO.:92179 901 7500

BESTELL-NR. / ORDER NO.: G.CH 43-75

SCHWARZ/BLACK

POS. NR.	ABB.	MATERIAL-NR.	ANZ.	BEZEICHNUNG	DESCRIPTION
POS. NO.	FIG.	PART NUMBER	QTY.	D	GB
		92179	901 7500		GREENVILLE 560 SE 5587 TOP SCHWARZ
0200.000		29625	736 0100		GEH-VORDERTEIL OFB
0250.000		29633	790 0100		TASTENKNOPF NETZSCHALTER
0255.000		29633	789 0100		TASTENSATZ PROGRAMM/LAUTSTAERKE
0256.000		29633	804 0100		ABDECKUNG CINCH-BUCHSEN
0264.000		19126	025 9700	2	LAUTSPRECHER
0268.000		29500	241 0400		BAUSTEINSICHERUNG
0269.000		29636	384 0102		IR-FENSTER DRUCK KPL
0270.000		29602	603 5100		EMBLEM GRUNDIG
0300.000		29631	940 8700		GEH-RUECKTEIL
0320.000		29618	753 6300		TYPENAUFKLEBER
0700.000	△	09246	128 7500		SPULE ENTMAGNETISIERUNG
1100.000		83000	206 5500		BILDR.A51EAL155X01 PHI
1200.000	△	29201	360 0100		ANODENKAPPE M.HOCHSPANNUNGSKABEL
2100.000	△	82909	913 1600		NETZKABEL KPL MIT ENTSTOERDROSSEL
2300.000	△	29305	022 1900	X	BILDROHRPLATTE
2400.000		29642	062 1102		TELEPILOT TP 715
		21799	941 0100		BEDIENUNGSANLEITUNG D/GB
		72010	024 7000		SERVICE MANUAL D/GB
		72010	350 3500		SERVICE TRAINING D
		72010	350 3600		SERVICE TRAINING GB
		29656	004 0600		MONTAGEZUBEHOER F.BILDROHR
		29704	008 0100	X	KEIN E-TEIL
					CHASSIS-FS-STEREO/INL
					CUC 2021
					KEIN E-TEIL
					NO SPARE PART
					CHASSIS TV STEREO/INL
					CUC 2021
					NO SPARE PART
					X = SEE GESONDERTE E-LISTE

Es gelten die Vorschriften und Sicherheitschinweise gemäß dem Service Manual "Sicherheit", Mat.-Nummer 72010 800 0000, sowie zusätzlich die eventuell abweichenden, landespezifischen Vorschriften!

Btx *32700#

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG

Ersatzteilliste

Spare Parts List

TV

2 / 99

DAVIO 55 ST 55-855 TOP

VERSION NR./VERSION NO.: VNM

MATERIAL-NR. / PART NO.: 92180 401 7200 BESTELL-NR. / ORDER NO.: G.CH 63-72 AGANA-GRAU/AGANA-GREY

MATERIAL-NR. / PART NO.: 92180 401 8300 BESTELL-NR. / ORDER NO.: G.CH 63-83 WEISS/WHITE

POS. NO.	ABB. FIG.	MATERIAL-NR. ANZ. PART NUMBER QTY.	BEZEICHNUNG D	DESCRIPTION GB
		92180 401 7200	ST 55-855 TOP AGANA-GRAU	ST 55-855 TOP AGANA-GREY
		92180 401 8300	ST 55-855 TOP WEISS	ST 55-855 TOP WHITE
0200.000		29635 256 0100	GEH-VORDERTEIL DRUCK KPL. G.CH 63-72	CABINET FRONT PART PRINTED G.CH 63-72
0200.000		29635 256 0200	GEH-VORDERTEIL DRUCK KPL. G.CH 63-83	CABINET FRONT PART PRINTED G.CH 63-83
0250.000		29501 688 0200	TASTE NETZSCHALTER	KEY MAINS SUPPLY SWITCH
0251.000		29628 417 0100	DRUCKFEDER NETZTASTE	PRESS SPRING KEY MAINS
0255.000		29501 716 0101	TASTEN-SATZ PROGRAMM/LAUTSTAERKE	KEYS SET PROGRAMME/VOLUME
0256.000		29636 289 0103	ABDECKUNG BUCHSEN CINCH	COVER CINCH SOCKETS
0260.000		29636 298 0100	ABDECKUNG DRUCK KPL.	COVER SOCKETS CPL
			PROGRAMM/LAUTSTAERKE	PROGRAMME/VOLUME
0300.000		29636 263 0100	GEH-RUECKTEIL OFB G.CH 63-72	REAR PANEL PART SURFACE G.CH 63-72
0300.000		29636 263 0300	GEH-RUECKTEIL OFB G.CH 63-83	REAR PANEL PART SURFACE G.CH 63-83
0310.000		29638 104 0100	LS-BOX LINKS KPL.	LS-BOX LEFT CPL
0315.000		29638 105 0100	LS-BOX RECHTS KPL.	LS-BOX RIGHT CPL
0320.000		29618 760 6300	TYPENAUFKLEBER	TYPE LABEL SELF-ADHESIVE
0700.000	A	09246 128 7500	SPULE ENT MagnetETISIERUNG	COIL DEGAUSSING W.HOLDER
1100.000	A	83000 206 5500	BILDR.A51EAL155X01 PHI	PIC.TUBE A51EAL155X01 PHI
1200.000	A	29201 360 0111	ANODENKAPPE M.HOCHSPANNUNSKABEL	ANOPE CAP W.HIGH VOLTAGE CABLE
2100.000	A	82909 913 1600	NETZKABEL KPL MIT ENTSTÖERDROSSEL	POWER CABLE WITH INTERFERENCE COIL
		29305 022 1900	BILDROHRPLATTE	PICTURE TUBE BOARD
2400.000		29642 062 1102	TELEPILOT TP 715	REMOTE CONTROL TP 715
		21804 941 0100	BEDIENUNGSANLEITUNG	OPERATING INSTRUCTIONS
		72010 024 7000	SERVICE MANUAL D/GB	SERVICE MANUAL D/GB
		72010 350 3500	SERVICE TRAINING D	SERVICE TRAINING D
		72010 350 3600	SERVICE TRAINING GB	SERVICE TRAINING GB
		29656 004 0600	MONTAGEZUBEHOER F.BILDROHR	MOUNTING ACCESSORIES F.CRT
			KEIN E-TEIL	NO SPARE PART
		29704 008 0300	X CHASSIS-FS-STEREO/INL	CHASSIS TV STEREO/INL
			CUC 2021	CUC 2021
			KEIN E-TEIL	NO SPARE PART
			X = SIEHE GESONDERTE E-LISTE	X = SEE SEPARATE PARTS LIST

Es gelten die Vorschriften und Sicherheitshinweise gemäß dem Service Manual "Sicherheit", Mat.-Nummer 72010 800 0000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Ersatzteilliste

Spare Parts List

TV

ST 55-805 TOP

2 / 99

MATERIAL-NR./PART NO.:921805017500

BESTELL-NR. / ORDER NO.: G.CH 82-75

SCHWARZ/BLACK VERSION NR./VERSION NO.: VNM

ST 55-805 TOP/TR

SCHWARZ/BLACK VERSION NR./VERSION NO.: VNM

POS. NO.	ABB. FIG.	MATERIAL-NR.	ANZ.	BEZEICHNUNG	DESCRIPTION
		PART NUMBER	QTY.	D	GB
		92180	501 7500		ST 55-805 TOP SCHWARZ
		92180	527 7500		ST 55-805 TOP/TR SCHWARZ
0200.000		29625	770 0100		GEH-VORDERTEIL DRUCK KPL
0250.000		29636	063 0106		TASTENKNOPF NETZSCH. ST 55-805 TOP
0250.000		29636	063 0107		TASTENKNOPF NETZSCH. ST 55-805 TOP/TR
0255.000		29501	671 0101		TASTEN-SATZ PROGRAMM/LAUTSTAERKE
0257.000		29636	066 0103		ABDECKUNG BUCHSEN CINCH
0266.000		19126	025 0500	2	LAUTSPRECHER
0267.000		19126	025 6101	2	LAUTSPRECHER
0272.000		29636	065 0100		IR-FENSTER
0273.000		29632	114 0100		EMBLEM GRUNDIG
0300.000		29636	061 8701		GEH-RUECKTEIL ST 55-805 TOP
0300.000		29636	061 8712		GEH-RUECKTEIL ST 55-805 TOP/TR
0320.000		29618	759 6300		TYPENAUFKLEBER ST 55-805 TOP
0320.000		29618	759 6301		TYPENAUFKLEBER ST 55-805 TOP/TR
0700.000	△	09246	128 7500		SPULE ENTMAGNETISIERUNG
1100.000	△	83000	206 5500		BILDR.A51EAL155X01 PHI
1200.000	△	29201	360 0111		ANODEKAPPE M.HOCHSPANNNUNGSKABEL
2100.000	△	82909	913 1600		NETZKABEL KPL MIT ENTSTOERDROSSEL
		29305	022 1900	X	BILDROHRPLATTE
2400.000		29642	062 1102		TELEPILOT TP 715
		21805	941 0100		BEDIENUNGSANLEITUNG ST 55-805 TOP
		21805	941 0200		BEDIENUNGSANLEITUNG ST 55-805 TOP/TR
		72010	024 7000		SERVICE MANUAL D/GB
		72010	800 0000		SERVICE MANUAL SICHERHEIT
		72010	350 3500		SERVICE TRAINING D
		72010	350 3600		SERVICE TRAINING GB
		29656	004 0600		MONTAGEZUBEHOER F.BILDROHR
					KEIN E-TEIL
		29704	008 0200	X	CHASSIS-FS-STEREO/INL
					CUC 2021
					KEIN E-TEIL
					NO SPARE PART
					CHASSIS TV STEREO/INL
					CUC 2021
					NO SPARE PART
					X = SEE GESONDERTE E-LISTE
					X = SEE SEPARATE PARTS LIST
					29625 770 0100
					29632 114 0100
					29636 063 0106

Es gelten die Vorschriften und Sicherheitschinweise gemäß dem Service Manual "Sicherheit", Mat.-Number 72010 800 0000, sowie zusätzlich die eventuell abweichenden, landespezifischen Vorschriften!

Btx*32700#

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Ersatzteilliste

Spare Parts List

TV

2/99

CHASSIS-FS-STEREOCUC 2021 INL

CHASSIS-TV-STEREO CUC 2021 INL

MATERIAL-NR./PART NO.:29704 008 0100

MATERIAL-NR. / PART NO.: 29704 008 0200/0300 VERSION NR./VERSION NO.: VNM

POS. NO.	ABB. FIG.	MATERIAL-NR. PART NUMBER	ANZ. QTY.	BEZEICHNUNG		DESCRIPTION
				D	GB
0100.000		29504 301 0100		TUNER-GLOBAL (PLL)		TUNER-GLOBAL (PLL)
WW.		81406 016 1200		TUNER PLL 5002PH5-3X0003		TUNER PLL 5002PH5-3X0003
0252.000		29303 390 4200		KOPFHOERERBUCHSE 3,5 O.SCHALTER		HEADPHONE SOCKET 3,5 W/O SWITCH
0253.000		29303 168 0503		CINCH-BUCHSE 3-FACH FBAS/NF L,R		CINCH SOCKET 3 FOLD FBAS/AF L,R
0255.000		29303 119 0602		EURO-AV BUCHSENLEISTE 21P.SCHWARZ		EURO-AV SOCKET STRIP 21 P BLACK
0256.000		29700 643 0104		ABDECKUNG EURO-AV		COVER EURO-AV
0264.000	△	29210 703 0100		FOKUSLEITUNG		FOCUSING CABLE
0800.000		29504 102 8100		BAUSTein STERO MODUL		MODULE STERO
1000.000	△	09621 113 0206	4	SICHERUNGSHALTER SI60001/62501		FUSE HOLDER
1400.000		29703 357 1100		TASTSCHALTER PROGRAMM + TASTSCHALTER PROGRAMM - TASTSCHALTER LAUTSTAERKE + TASTSCHALTER LAUTSTAERKE -		KEY SWITCH PROGRAMME + KEY SWITCH PROGRAMME -
1500.000		29703 357 1100
1600.000		29703 357 1100
1700.000		29703 357 1100				KEY SWITCH VOLUME +
2000.000	△	29703 291 2105		NETZSCHALTER O.WISCHER 008.02/03		POWER SWITCH W/O WIPER 008.02/03
WW.	△	29703 291 3100		NETZSCHALTER O.WISCHER 4A 008.02/03		POWER SWITCH W/O WIPER 4A 008.02/03
2000.000	△	29703 291 7105		NETZSCHALTER ECO O.WISCHER 008.01		POWER SWITCH ECO W/O WIPER 008.01
2400.000	△	29303 399 5100		NETZ EINBAUGERAETESTECKER		APPLIANCE COUPLER W.CABLE
2420.000		29303 153 0200	4	MONTAGECLIP IC40000/50010/T53001/D61036		MOUNTING CLIP IC40000/50010/T53001/D61036
2440.000		29303 153 1605	3	MONTAGECLIP T60020/IC61040/61060		MOUNTING CLIP T60020/IC61040/61060
2480.000		29303 156 2000	3	FOLIE WAERMELEITEND T60020/IC61040/61060		FOIL. HEAT CONDUCTING T60020/IC61040/61060
				WW. = WAHLWEISE		WW. = OPTIONAL

POS.NR. MATERIAL-NR.BEZEICHNUNG

POS.NO. PART NUMBER DESCRIPTION

POS.NR. MATERIAL-NR.BEZEICHNUNG

POS.NO. PART NUMBER DESCRIPTION

C 40057 84529 961 0700 ELKO 2200UF 20% 16V
C 53002 85159 111 0200 FOKO FKP1/4 8500PF 3,5% 1600V
C 54011 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 54012 84529 961 8700 ELKO 1000UF 20% 35V
C 54031 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 60001 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60009 85159 116 0500 FOKO FKP1 220PF 5% 2000V
C 60023 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60024 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60026 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60027 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 61036 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 62021 86600 982 3400 SI-KERKO B-SS 1000PF 20% 400V
C 62022 86600 982 3400 SI-KERKO B-SS 1000PF 20% 400V
C 62048 86600 982 3400 SI-KERKO B-SS 1000PF 20% 400V
C 62501 85117 930 1800 MP3 0,1UF 20% 250VW
C 62505 85637 324 2500 FOKO KF #25 0,1UF 20% 250V
C 81063 81405 401 0400 EMIFIL 0,1 UF -GR

CD 80007 83094 015 9200 SMD DIODE BA592 SIE/BA78

CT 32105 83010 058 1700 SMD-TRANS.BC 817-25
CT 32124 830100385800 SMD-TRANS.BC 858 B
CT 34031 83010 038 5800 SMD-TRANS.BC 858 B
CT 40065 83010 048 4800 SMD-TRANS.BC 848 B
CT 43244 83010 038 5800 SMD-TRANS.BC 858 B
CT 43246 83010 048 4800 SMD-TRANS.BC 848 B
CT 46004 83010 048 4800 SMD-TRANS.BC 848 B

CT 46009 83010 048 4800 SMD-TRANS.BC 848 B
CT 52260 83010 038 5800 SMD-TRANS.BC 858 B
CT 54020 83010 038 5800 SMD-TRANS.BC 858 B
CT 57005 83010 048 4800 SMD-TRANS.BC 848 B
CT 57020 83010 038 5800 SMD-TRANS.BC 858 B
CT 57021 83010 038 5800 SMD-TRANS.BC 858 B
CT 57112 83010 038 5800 SMD-TRANS.BC 858 B
CT 57113 83010 038 5800 SMD-TRANS.BC 858 B
CT 57124 83010 048 4800 SMD-TRANS.BC 848 B
CT 61043 83010 048 4800 SMD-TRANS.BC 848 B
CT 61053 83010 048 4800 SMD-TRANS.BC 848 B
CT 81058 83010 058 0800 SMD-TRANS.BC 808-2
CT 81065 83010 038 5800 SMD-TRANS.BC 858 B
CT 81070 83010 038 5800 SMD-TRANS.BC 858 B
CT 81075 830100385800 SMD-TRANS.BC 858B
CT 81091 83010 048 4800 SMD-TRANS.BC 848 B
CT 81125 83010 038 5800 SMD-TRANS.BC 858 B
CT 81502 83010 048 4800 SMD-TRANS.BC 848 B
D 40012 83092 150 4500 DIODE 1N4148
D 40060 83092 150 4500 DIODE 1N4148
D 40061 83092 150 4500 DIODE 1N4148
D 40062 83092 150 4500 DIODE 1N4148
D 40063 83097 200 7100 Z DIODE 7,5 C 0,5W
D 40064 83092 150 4500 DIODE 1N4148
D 40065 83092 150 4500 DIODE 1N4148
D 43055 83092 150 4500 DIODE 1N4148
D 43056 83092 150 4500 DIODE 1N4148
D 43071 83092 150 4500 DIODE 1N4148

Btx *32700#

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

POS.NR. MATERIAL-NR.BEZEICHNUNG POS.NO. PART NUMBER DESCRIPTION

D43072 830921504500DIODE1N4148

D 43073 830921504500 DIODE 1N4148

D 50022 83092 000 2100 DIODE BAV21 ITT/TFK

D 50023 83092 150 2000 DIODE 1 N 4004-GA

D 50026 83097 205 1000 Z DIODE 51 C 0,5W

D 50027 83091 985 4200 DIODE BAT42/43

D 52001 83092 150 4500 DIODE 1N4148

D 53003 83092 010 0500 DIODE BA157

D 54001 83092 042 6800 DIODE BYV16 TEMIC

D 54011 83092 010 0500 DIODE BA157

D 54021 83097 200 4800 Z DIODE 4,7 C 0,5W

D 54022 83097 071 3500 Z DIODE 33 B 0,5W

D 54031 83092 010 0500 DIODE BA157

D 57011 83092 150 4500 DIODE 1N4148

D 57013 83092 150 4500 DIODE 1N4148

D 57023 83092 150 4500 DIODE 1N4148

D 57122 83092 150 4500 DIODE 1N4148 A

D 60006 83095 168 5400 DIODE BYT 54 M

D 60007 83095 168 5400 DIODE BYT 54 M

D 60012 83092 000 2100 DIODE BAV21 ITT

D 60022 83092 151 2700 DIODE 1 N 4007-GA

D 60024 83092 151 2700 DIODE 1 N 4007-GA

D 60026 83092 151 2700 DIODE 1 N 4007-GA

D 60027 83092 151 2700 DIODE 1 N 4007-GA

D 60037 83092 000 2100 DIODE BAV21 ITT/TFK

D 61016 83095 171 7800 DIODE BYW178 TEMIC/

D 61036 83098 208 4000 DIODE MUR 840/B

D 81054 83092 150 4500 DIODE 1N4148

D 81123 83092 150 4500 DIODE 1N4148

D 81501 83092 150 4500 DIODE 1N4148

D 85001 83099 446 0100 LE DIODE TLHR 4601 TFK

F 32109 86027 550 2100 CER.TRAP 21 TPS 5,5 MHZ

F 32410 81411 076 0000 SPULE 7X7 #600 FARBE342

F 32412 83190 019 8400 OFWG 1984 M

IC 34015 83053 388 3900 IC TDA8840N2S1 PHI

IC 40050 830536729700 IC TDA7297

IC 50020 83053 383 5600 IC TDA8356N5 PHI

IC 60010 83053 546 0500 IC TDA4605/3

IC 61040 83052 043 1700 IC LM317T NSC/MOT/SGS

IC 61050 83052 043 1700 IC LM317T NSC/MOT/SGS

IC 61060 83052 057 0300 IC MC7805CT

IC 80000 83052 100 6500 IC MC33164P-5RP A

IC 80010 83054 612 3600 IC TSOP1236 TEMIC

IC 81050 29798 205 0100 IC SDA545X OTP PROG.KPL

008.01/03

WW. 83051 551 2200 IC SDA5257-2-G202

008.01/03

IC 81050 83051 551 2100 IC SDA5257-2-G201 008.02

WW. 29305 219 0200 PROZESSORPLATTE

IC 82005 83051 240 0800 IC M24C08B1/ M24C08-BN6

L 31043 814052644000 DR ST 0411-GRP 8,2UH 10%

L 32023 81405 260 7500 DR 0309 1UH 5%

L 32026 81405 260 3400 DR 0309 10UH 5 %

L 32109 81405 264 5700 DR 0309 12UH 5%

L 40012 81405 052 5900 DR A AX-GA 27UH 10%

L 53003 81049 820 5600 FERRITPERLE HF70 BTL 3,5X

FERRITE BEAD

L 53011 81405 052 4900 DR A AX-GA 10UH 10%

L 53021 29203 114 9500 LINEARITAETSREGLER

LINEARITY CONTROL

L 53074 09246 838 5100 ZB-SPULE/COIL

L 60006 81049 820 5700 FERRITPERLE 3,6UH 5720500

FERRITE BEAD

Es gelten die Vorschriften und Sicherheitschinweise gemäß dem Service Manual "Sicherheit", Mat.-Nummer 72010 800 0000, sowie zusätzlich die eventuell abweichenden, landespezifischen Vorschriften!

Btx*32700#

POS.NR. MATERIAL-NR.BEZEICHNUNG

POS.NO. PART NUMBER DESCRIPTION

L 60012 81049 820 1400 DAEMPF-PERLE 433003038102

L 61016 81049 820 1400 DAEMPF-PERLE 433003038102

DAMPING BEAD

L 61038 81049 820 0300 FERRITPERLE BL02RN2-R62 A

FERRITE BEAD

L 62501 29500 826 9700 FUNKENTSTOERDROSSEL

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Ersatzteilliste

Spare Parts List

TV

2 / 99

BAUSTEIN STEREO MODUL

POS. NR.	ABB.	MATERIAL-NR.	ANZ.	BEZEICHNUNG	DESCRIPTION
POS. NO.	FIG.	PART NUMBER	QTY.	D	GB

0100.000

293038771100

2 BUCHSENLEISTE 11-POL

SOCKET STRIP 11 PLS

POS.NR. MATERIAL-NR. BEZEICHNUNG

POS.NO. PART NUMBER DESCRIPTION

POS.NR. MATERIAL-NR. BEZEICHNUNG

POS.NO. PART NUMBER DESCRIPTION

CT 32308 83010 038 5800 SMD-TRANS.BC 858 B

CT 32310 83010 038 5800 SMD-TRANS.BC 858 B

CT 32312 83010 038 5800 SMD-TRANS.BC 858 B

CT 32315 83010 038 5800 SMD-TRANS.BC 858 B

CT 32320 83010 068 0800 SMD-TRANS.BC 808-40

CT 32325 83010 068 0800 SMD-TRANS.BC 808-40

CT 32337 83010 038 5800 SMD-TRANS.BC 858 B

D 32336 83092 150 4500 DIODE 1N4148

IC 32000 83054 334 0500 IC MSP3401C-PO-C6

L 32342 81405 117 4900 DR AX 0411-GA 10UH 10%

L 32343 81405 117 4900 DR AX 0411-GA 10UH 10%

Q 32305 83824 391 8600 QUARZ #439-9 18,432MHZ 12PF

Es gelten die Vorschriften und Sicherheitschinweise gemäß dem Service Manual "Sicherheit", Mat.-Number 72010 800 0000, sowie zusätzlich die eventuell abweichenden, landespezifischen Vorschriften!

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG

Ersatzteilliste

Spare Parts List

TV

10 / 98

BILDROHRPLATTE

PICTURE TUBE BOARD

MATERIAL-NR./PART NO.:29305 0221800/1900/2000

POS.NR.ABB.MATERIAL-NR.ANZ.

POS.NO. FIG. PART NUMBER QTY.

BEZEICHNUNG

BILDROHRFASSUNG 1900

BILDROHRFASSUNG 1800/2000

DESCRIPTION

CRT SOCKET 1900

CRT SOCKET 1800/2000

POS.NR. MATERIAL-NR.BEZEICHNUNG

POS.NO. PART NUMBER DESCRIPTION

POS.NR. MATERIAL-NR. BEZEICHNUNG

POS.NO. PART NUMBER DESCRIPTION

C 717 8531 593 80000 FOKO MKT10 4700PF 20% 1000V
CD 734 832500414800 SMD DIODE LS 4148
CD742 832500414800 SMD DIODE LS 4148
CD762 832500414800 SMD DIODE LS 4148
CD781 832500414800SMDDIODELS4148
CD 811 832500414800 SMD DIODE LS 4148
CT 810 8301 003 85800 SMD-TRANS.BC 858B 1800
R 733 △ 8705 369 09900 MOW 0617 12 KOHM 5% 1800/1900
R 753 8705 369 09900 MOW 0617 12 KOHM 5% 1800/1900
R773 870536909900MOW061712KOHMP5%1800/1900
T 736 8303 401 42100 TRANS.BF 421 E6323SIE/PHI.1800/1900
T 736 8302 220 42100 TRANS.BF 421 SIE E6323 2000
T 741 8302 220 87100 TRANS.BF 871 SG TFK/ 1800/1900
T741 830340142200 TRANS.BF422WW.BF422S 2000
T 756 8303 401 42100 TRANS.BF 421 E6323SIE/PHI.1800/1900
T 756 8302 220 42100 TRANS.BF 421 SIE E6323 2000
T 761 8302 220 87100 TRANS.BF 871 SG TFK/ 1800/1900
T 761 8303 401 42200 TRANS.BF 422 WW.BF 422 S 2000
T 776 8303 401 42100 TRANS.BF 421 E6323SIE/PHI.1800/1900
T776 830222042100 TRANS.BF421SIEE6323 2000
T 781 8302 220 87100 TRANS.BF 871 SG TFK/ 1800/1900
T781 830340142200 TRANS.BF422WW.BF422S2000
T 815 8303 401 29900 TRANS.BF 299 G ITT/PBF259 1800/1900

Es gelten die Vorschriften und Sicherheitschinweise gemäß dem Service Manual "Sicherheit", Sach-Nummer 72010 800 0000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!

Btx *32700#

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG

SAT

BAUSTEIN SAT

MODULE SAT

MATERIAL-NR./PART NO.:29504 106 2800

Ersatzteilliste

Spare Parts List

9/98

POS.NR.ABB.

POS.NO. FIG.

MATERIAL-NR. ANZ.

PART NUMBER QTY.

BEZEICHNUNG

INUNG

DESCRIPTION

0100.000

29504 106 2800

29504 201 9200

BAUSTEIN SAT (SER 2000)

TUNER ANALOG SAT SER 2000

MODULE SAT (SER 2000)

TUNER ANALOG SAT SER 2000

POS.NR. MATERIAL-NR. BEZEICHNUNG

POS.NO. PART NUMBER DESCRIPTION

C 38051 86500 670 4600 HV-KERKO 100PF 20% 1KV

C 38101 845296706400ELKO1000UF +50 - 20% 10V

CD 32367 83094 015 9200 SMD DIODE BA592 SIE/

CD 38038 83250 041 4800 SMD DIODE LS 4148

CD 38061 83253 280 2300 SMD DIODE BYG22D TEMIC

CD 38188 83250 041 4800 SMD DIODE LS 4148

CD 38189 83250 041 4800 SMD DIODE LS 4148

CD 38201 83250 041 4800 SMD DIODE LS 4148

CIC38005 83059 861 2000 IC KF120BD-TR SGS

CIC38010 83057 340 9400 SMD IC HEF4094BT

CIC38045 83017 099 5500 SMD TRANS SI9945AEY-T1

CIC38060 83017 094 4700 SMD TRANS SI4947DYT1

CIC38080 830581055500 SMD IC NE555D

CIC38090 830596006500 SMD IC M24C64MN6-TR

CIC38175 830584615100 SMD IC TDA6151X

CIC38205 83058 185 9100 SMD IC PCF8591T-T3

CT 32310 83010 038 5800 SMD-TRANS.BC 858 B

CT 32312 83010 038 5800 SMD-TRANS.BC 858 B

CT 32315 83010 038 5800 SMD-TRANS.BC 858 B

CT 32320 83010 068 0800 SMD-TRANS.BC 808-40

CT 32325 83010 068 0800 SMD-TRANS.BC 808-40

CT 38005 83010 048 4800 SMD-TRANS.BC 848 B

CT 38010 83010 048 4800 SMD-TRANS.BC 848 B

CT 38015 83010 048 4800 SMD-TRANS.BC 848 B

CT 38020 83010 048 4800 SMD-TRANS.BC 848 B

CT 38040 83010 038 5800 SMD-TRANS.BC 858 B

CT 38065 83010 048 4800 SMD-TRANS.BC 848 B

CT 38070 83010 048 4800 SMD-TRANS.BC 848 B

CT 38125 83010 048 4800 SMD-TRANS.BC 848 B

CT 38130 83010 038 5800 SMD-TRANS.BC 858 B

CT 38135 83010 048 4800 SMD-TRANS.BC 848 B

CT 38140 83010 048 4800 SMD-TRANS.BC 848 B

CT 38150 83011 305 5000 SMD-TRANS.BF 550

CT 38155 83010 048 4800 SMD-TRANS.BC 848 B

CT 38160 83010 048 4800 SMD-TRANS.BC 848 B

CT 38185 83010 038 5800 SMD-TRANS.BC 858 B

CT 38190 83010 038 5800 SMD-TRANS.BC 858 B

CT 38195 83010 038 5800 SMD-TRANS.BC 858 B

Es gelten die Vorschriften und Sicherheitschinweise gemäß dem Service Manual "Sicherheit", Sach-Nummer 72010 800 0000, sowie zusätzlich die eventuell abweichenden, landespezifischen Vorschriften!

Btx*32700#

POS.NR.

POS.NO.

SERIAL-NR. BEZEICHNUNG

POS.NO.

NUMBER DESCRIPTION

CT 38196

CT 38260

CT 38261

0 038 5800 SMD-TRANS.BC 858 B

0 048 4800 SMD-TRANS.BC 848 B

D. 38046

0 048 4800 SMD-TRANS.BC 848 B

D. 38046

7 030 2000 Z-DIODE ZPY16 ITT

D38047

51685400DIODE BYT 54M

D38051

5 162 7200 DIODE BYV27/200 PHI

F38183

$ 023 1900 FILTER 5X5 #319 4FACH

IC 32000

43341100 IC MSP3410D-PO-B3

IC 38030 83052 100 6300 IC MC34063AP MOT

IC 38110 83051 920 0900 IC 78L09AC

IC 38220 830536641500 IC TEA6415B/

L32342

98205300DAEMPF-PERLEHF70BTL3,5X9

DAMPING BEAD

L 32343 81405 117 4900 DR AX 0411-GA 10UH 10%
L 38001 81405 254 5500 SIEBDR.-GR 47UH LHLC06 TA
L 38008 81405 254 5500 SIEBDR.-GR 47UH LHLC06 TA
L 38032 81405 254 5500 SIEBDR.-GR 47UH LHLC06 TA
L 38056 814052544400 SIEBDR.-GR 100UH LHL08 TA
L 38077 814052645900DR030947UH5%ST
L 38101 81405 254 5500 SIEBDR.-GR 47UH LHLC06
L 38144 814052648500DRST0309-GRP27UH 10%
L 38156 814052606300DR030915UH 10%
L 38161 814052606300DR030915UH 10%

MF38063 831510016400 MULTIFUSE400MA

Q 32305

43918600 QUARZ #439-9 18,432MHZ 12PF

TR38050 81406 014 3700 UEBERTRAGER EF12,6 5451911

TRANSFORMER

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
