BEDIENUNGSANLEITUNG In'genius ProSilence BGL8SIL59T BOSCH

Beratung und Reparaturauftrag bei Störungen D 0911 70 440 040 A 0810 550 511 CH 0848 840 040

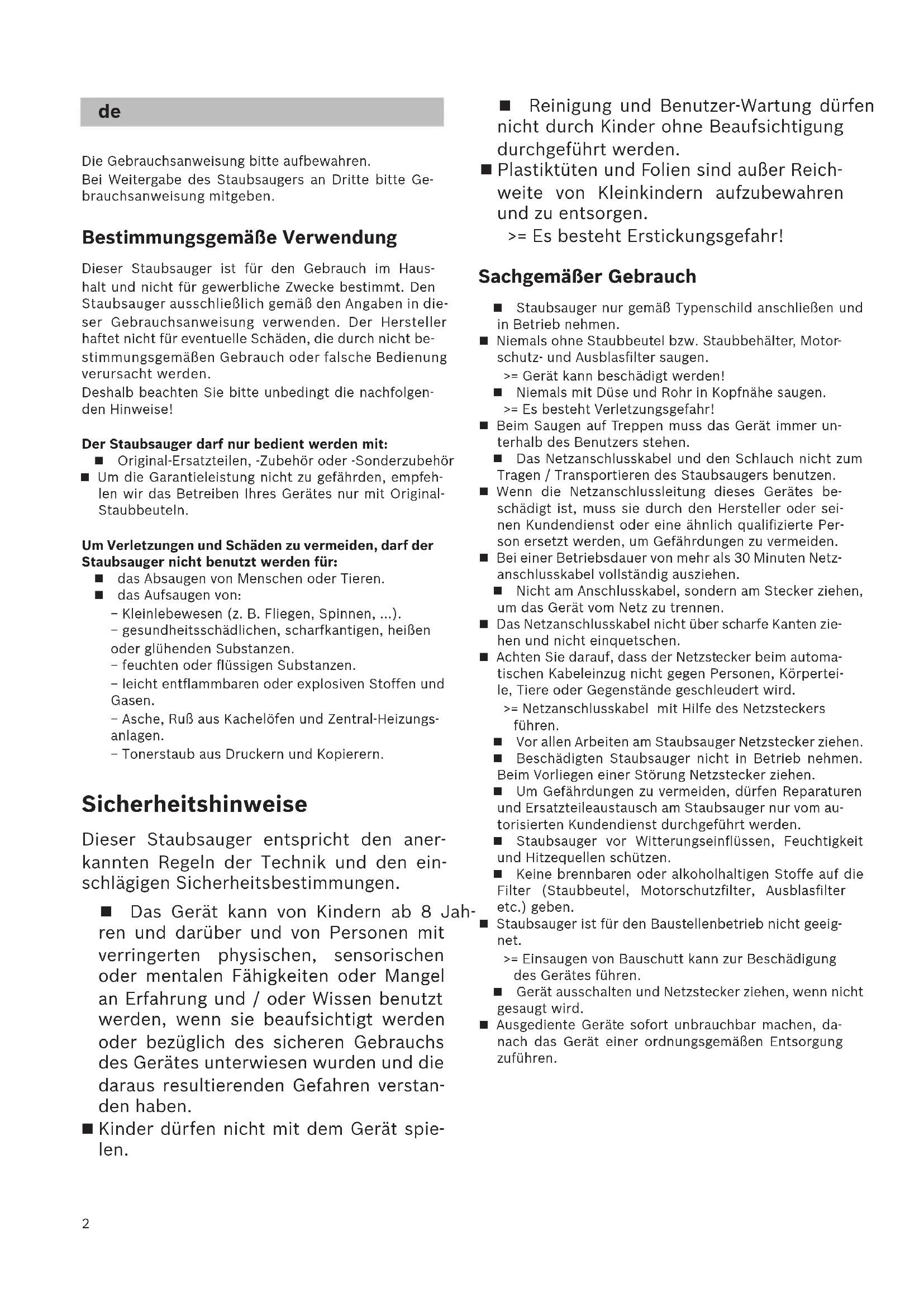

Die Gebrauchsanweisung bitte aufbewahren. Bei Weitergabe des Staubsaugers an Dritte bitte Ge- brauchsanweisung mitgeben. Bestimmungsgemäße Verwendung Dieser Staubsauger ist für den Gebrauch im Haus- halt und nicht für gewerbliche Zwecke bestimmt. Den Staubsauger ausschließlich gemäß den Angaben in die- ser Gebrauchsanweisung verwenden. Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht be- stimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Deshalb beachten Sie bitte unbedingt die nachfolgen- den Hinweise! Der Staubsauger darf nur bedient werden mit: Original-Ersatzteilen, -Zubehör oder -Sonderzubehör Um die Garantieleistung nicht zu gefährden, empfeh- len wir das Betreiben Ihres Gerätes nur mit Original- Staubbeuteln. Um Verletzungen und Schäden zu vermeiden, darf der Staubsauger nicht benutzt werden für: das Absaugen von Menschen oder Tieren. das Aufsaugen von: − Kleinlebewesen (z. B. Fliegen, Spinnen, ...). − gesundheitsschädlichen, scharfkantigen, heißen oder glühenden Substanzen. − feuchten oder flüssigen Substanzen. − leicht entflammbaren oder explosiven Stoffen und Gasen. − Asche, Ruß aus Kachelöfen und Zentral-Heizungs- anlagen. − Tonerstaub aus Druckern und Kopierern. Sicherheitshinweise Dieser Staubsauger entspricht den aner- kannten Regeln der Technik und den ein- schlägigen Sicherheitsbestimmungen. Das Gerät kann von Kindern ab 8 Jah- ren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstan- den haben. Kinder dürfen nicht mit dem Gerät spie- len. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. Plastiktüten und Folien sind außer Reich- weite von Kleinkindern aufzubewahren und zu entsorgen. >= Es besteht Erstickungsgefahr! Sachgemäßer Gebrauch Staubsauger nur gemäß Typenschild anschließen und in Betrieb nehmen. Niemals ohne Staubbeutel bzw. Staubbehälter, Motor- schutz- und Ausblasfilter saugen. >= Gerät kann beschädigt werden! Niemals mit Düse und Rohr in Kopfnähe saugen. >= Es besteht Verletzungsgefahr! Beim Saugen auf Treppen muss das Gerät immer un- terhalb des Benutzers stehen. Das Netzanschlusskabel und den Schlauch nicht zum Tragen / Transportieren des Staubsaugers benutzen. Wenn die Netzanschlussleitung dieses Gerätes be- schädigt ist, muss sie durch den Hersteller oder sei- nen Kundendienst oder eine ähnlich qualifizierte Per- son ersetzt werden, um Gefährdungen zu vermeiden. Bei einer Betriebsdauer von mehr als 30 Minuten Netz- anschlusskabel vollständig ausziehen. Nicht am Anschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz zu trennen. Das Netzanschlusskabel nicht über scharfe Kanten zie- hen und nicht einquetschen. Achten Sie darauf, dass der Netzstecker beim automa- tischen Kabeleinzug nicht gegen Personen, Körpertei- le, Tiere oder Gegenstände geschleudert wird. >= Netzanschlusskabel mit Hilfe des Netzsteckers führen. Vor allen Arbeiten am Staubsauger Netzstecker ziehen. Beschädigten Staubsauger nicht in Betrieb nehmen. Beim Vorliegen einer Störung Netzstecker ziehen. Um Gefährdungen zu vermeiden, dürfen Reparaturen und Ersatzteileaustausch am Staubsauger nur vom au- torisierten Kundendienst durchgeführt werden. Staubsauger vor Witterungseinflüssen, Feuchtigkeit und Hitzequellen schützen. Keine brennbaren oder alkoholhaltigen Stoffe auf die Filter (Staubbeutel, Motorschutzfilter, Ausblasfilter etc.) geben. Staubsauger ist für den Baustellenbetrieb nicht geeig- net. >= Einsaugen von Bauschutt kann zur Beschädigung des Gerätes führen. Gerät ausschalten und Netzstecker ziehen, wenn nicht gesaugt wird. Ausgediente Geräte sofort unbrauchbar machen, da- nach das Gerät einer ordnungsgemäßen Entsorgung zuführen. de3

Bitte beachten Die Netzsteckdose muss über eine Sicherung von mindestens 16A abgesichert sein. Sollte die Sicherung beim Einschalten des Gerätes einmal ausgelöst werden, so kann dies daran liegen, dass gleichzeitig andere Elektrogeräte mit hohem Anschlusswert am gleichen Stromkreis angeschlos- sen sind. Das Auslösen der Sicherung ist vermeidbar, indem Sie vor dem Einschalten des Gerätes die niedrigste Leistungsstufe einstellen und erst danach eine hö- here Leistungsstufe wählen. Hinweise zur Entsorgung Verpackung Die Verpackung schützt den Staubsauger vor Be- schädigung auf dem Transport. Sie besteht aus umweltfreundlichen Materialien und ist deshalb recycelbar. Entsorgen Sie nicht mehr benötigte Ver- packungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«. Altgerät Altgeräte enthalten vielfach noch wertvolle Mate- rialien. Geben Sie deshalb Ihr ausgedientes Gerät bei Ihrem Händler bzw. einem Recyclingcenter zur Wiederverwertung ab. Aktuelle Entsorgungswege erfragen Sie bitte bei Ihrem Händler oder Ihrer Ge- meindeverwaltung. Entsorgung Filter und Staubbeutel Filter und Staubbeutel sind aus umweltverträglichen Materialien hergestellt. Sofern sie keine Substanzen enthalten, die für den Hausmüll verboten sind, kön- nen sie über den normalen Hausmüll entsorgt wer- den. Hinweise zum Energielabel Bei diesem Staubsauger handelt es sich um einen Uni- versalstaubsauger. Für das Erreichen der deklarierten Energieeffizienz und Reinigungsklasse auf Teppich und Hartboden verwen- den Sie bitte die umschaltbare Universaldüse. Die angegebenen Werte zum Energielabel wurden nach den vorgeschriebenen Messverfahren (gemäß EN60312-1) ermittelt.

Sicherheit_Bosch_Staubbeutelgeraet_E-Label-Label P1_Sicherheit 22.1.2014 11:44 Seite 3133

Sicherheit_Bosch_Staubbeutelgeraet_E-Label-Label P1_Sicherheit 22.1.2014 11:45 Seite 3234 Es freut uns, dass Sie sich für einen Bosch Staubsauger der Baureihe GL80 In'genius entschieden haben. In dieser Gebrauchsanweisung werden verschiedene GL80 In'genius – Modelle dargestellt. Es ist deshalb möglich, dass nicht alle beschriebenen Ausstattungs- merkmale und Funktionen auf Ihr Modell zutreffen. Sie sollten nur das Original Zubehör von Bosch verwenden, das speziell für Ihren Staubsauger entwickelt wurde, um das bestmögliche Saugergebnis zu erzielen. Die Gebrauchsanweisung bitte aufbewahren. Bei Wei- tergabe des Staubsaugers an Dritte bitte Gebrauchsan- weisung mitgeben. Bitte Bildseiten ausklappen! Gerätebeschreibung 1 Umschaltbare Bodendüse* (Aussehen der Düse kann bei gleicher Funktionsweise von der Abbildung abweichen) 2 Hartbodendüse* 3 TURBO-UNIVERSAL®-Bürste für Böden* 4 Teleskoprohr mit Schiebemanschette (und Clip-Verbindung)* 5 Teleskoprohr mit Schiebetaste (und Clip-Verbindung)* 6 Fugendüse 7 Zubehörhalter 8 Polsterdüse 9 Möbelpinsel (zur Montage auf Polsterdüse)* 10 Saugschlauch 11 Schlauchhandgriff 12 Filterwechselanzeige 13 Leistungs-Drehregler und An/Aus-Schalter 14 Ausblasfilter 15 Parkhilfe 16 Netzanschlusskabel 17 Heckklappe 18 Tragegriff 19 Staubraumdeckel 20 Abstellhilfe (an der Geräteunterseite) 21 Staubbeutel 22 Motorschutzfilter Ersatzteile und Sonderzubehör A Staubbeutel Damit Ihr Gerät auf seinem optimalen Leistungsni- veau arbeitet, empfehlen wir den Einsatz von Origi- nal-Ersatzbeuteln vom Typ PowerProtect (BBZ41FGALL). Inhalt: - 4 Staubbeutel mit Verschluss - 1 Micro-Hygienefilter

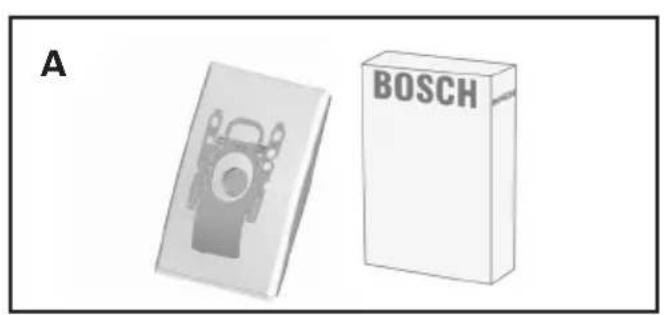

HINWEIS Bei ihrem Gerät handelt es sich um einen hocheffi- zienten Staubsauger, der nur mit Original-Staubbeu- teln seine besten Reinigungs-Ergebnisse erzielt. Nur bei der Verwendung von hochwertigen Staub- beuteln, wie den Original-Staubbeuteln von Bosch werden die im EU Energie-Label angegebene Wer- te zur Energieeffizienzklasse, Staubaufnahme und Staubrückhaltevermögen erreicht. Bei der Verwendung von Staubbeuteln minderer Qualität (z.B. Papierbeutel) kann zudem die Lebens- dauer und Leistung Ihres Gerätes signifikant beein- flusst werden. Ein Garantieanspruch besteht nur bei Verwendung von Original-Staubbeuteln. Mehr Informationen und Bestellmöglichkeit von Ori- ginal-Staubbeuteln unter www.bosch-home.com/dust-bag B Waschbarer Mikrofilter Schützt den Motor Ihres Staubsaugers und verlän- gert so die Lebensdauer. C Hartboden-Düse BBZ123HD Zum Saugen glatter Böden (Parkett, Fliesen, Terracotta,...) D Hartboden-Düse BBZ124HD Innovative Hartboden-Düse soft & roll: 2 rotierende Bürstenrollen aus Naturhaar. Kein Vorwegschieben von grobem Schmutz. Vor dem ersten Gebrauch Bild

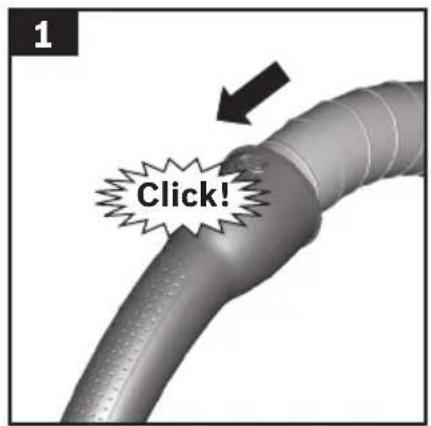

Handgriff auf Saugschlauch stecken und verrasten. Inbetriebnahme Bild

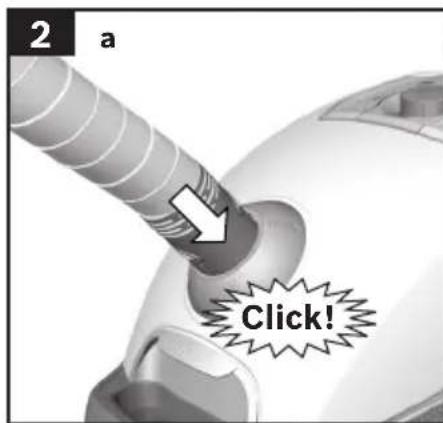

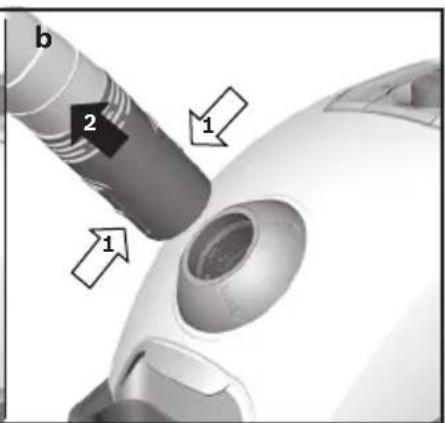

a) Saugschlauchstutzen in die Saugöffnung im Deckel einrasten. b) Beim Entfernen des Saugschlauches beide Rastna- sen zusammendrücken und Schlauch herausziehen. Bild

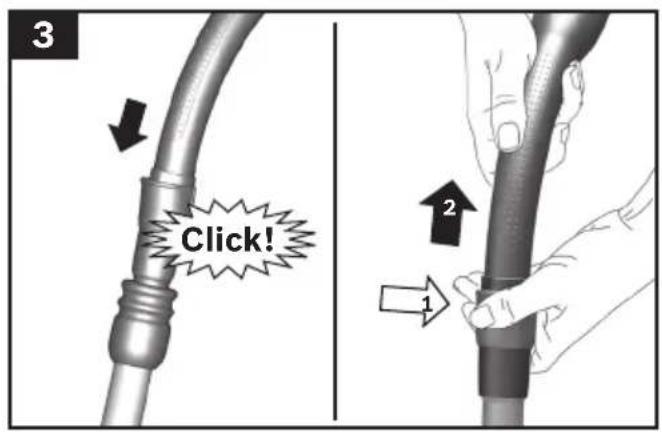

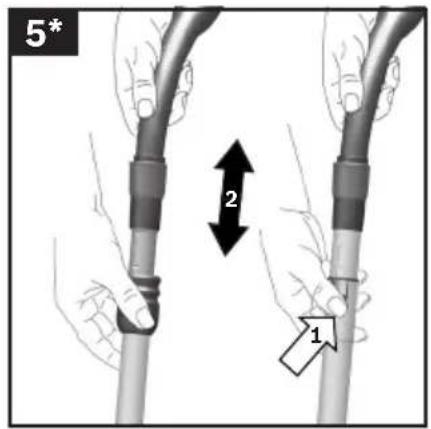

Handgriff bis zum Einrasten in das Teleskoprohr schieben.

Zum Lösen der Verbindung Entriegelungshülse drü- cken und Teleskoprohr herausziehen.

• je nach Ausstattung35 Bild

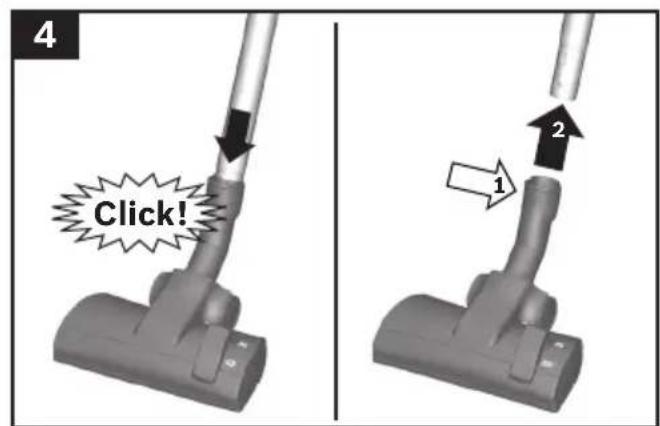

Teleskoprohr bis zum Einrasten in den Stutzen der Bodendüse schieben.

Zum Lösen der Verbindung Entriegelungshülse drü- cken und Teleskoprohr herausziehen. Bild

Durch Ziehen der Schiebemannschette/-taste in Pfeilrichtung Teleskoprohr entriegeln und ge- wünschte Länge einstellen. Bild

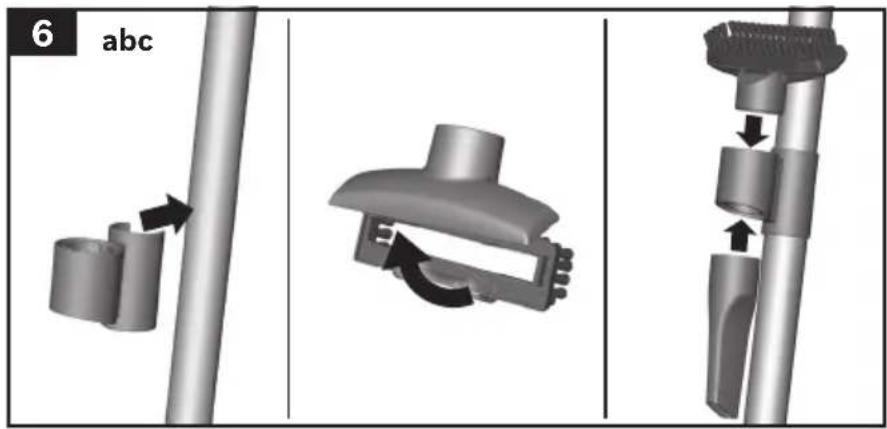

a) Zubehörträger in der gewünschten Position auf das Teleskoprohr stecken. b) Möbelpinsel auf die Polsterdüse aufsetzen und ver- rasten. c) Polsterdüse mit Möbelpinsel und Fugendüse von oben bzw. unten mit etwas Druck in denZubehörträ- ger einsetzen. Bild

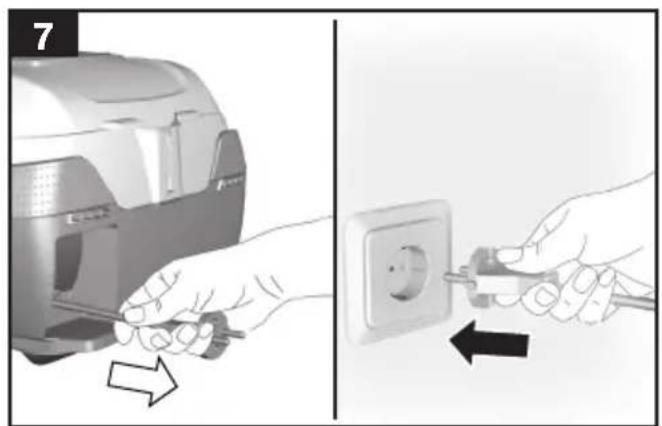

Netzanschlusskabel am Stecker greifen, auf die ge- wünschte Länge herausziehen und Netzstecker ein- stecken.

Das Netzanschlusskabel bei einer Betriebsdauer von länger als 30 Minuten komplett ausziehen. >= Gefahr der Überhitzung und Schädigung. Bild

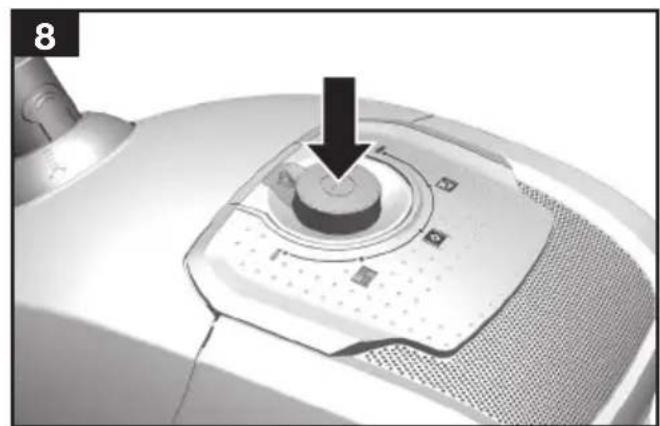

Staubsauger durch Drücken des Drehreglers ein-und ausschalten. Bild

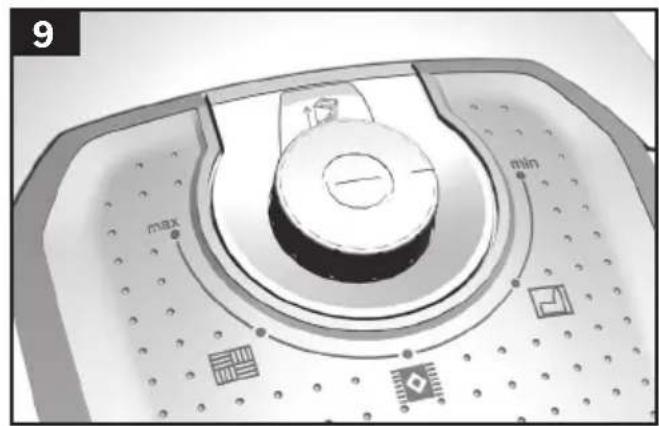

Saugkraft regeln Durch Drehen des Drehreglers kann die gewünschte Saugkraft stufenlos eingestellt werden. min - Zum Absaugen von Gardinen und empfindli- chen Textilien - Für das Absaugen von Polstermöbeln und Kis- sen - Für das Absaugen von empfindlichen Teppi- chen und die tägliche Reinigung bei geringer Verschmutzung - Zur Reinigung robuster Bodenbeläge max - Zum Absaugen von Hartböden und stark ver- schmutzten Teppichen und Teppichböden Saugen

Achtung: Bodendüsen unterliegen, abhängig von der Beschaf- fenheit ihres Hartbodens (z.B. raue, rustikale Flie- sen) einem gewissen Verschleiß. Deshalb sollten Sie in regelmäßigen Abständen die Laufsohle der Düse überprüfen. Verschlissene, scharfkantige Düsensoh- len können Schäden auf empfindlichen Hartböden wie Parkett oder Linoleum verursachen. Der Her- steller haftet nicht für eventuelle Schäden, die durch eine verschlissene Bodendüse verursacht werden. Bild

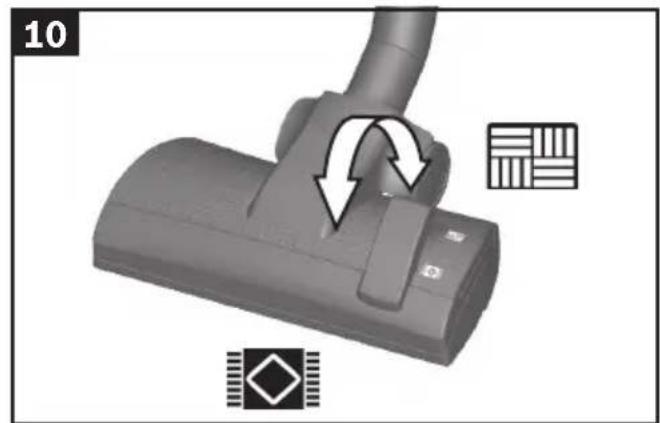

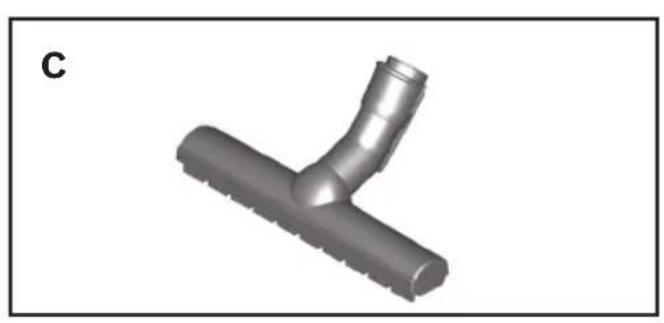

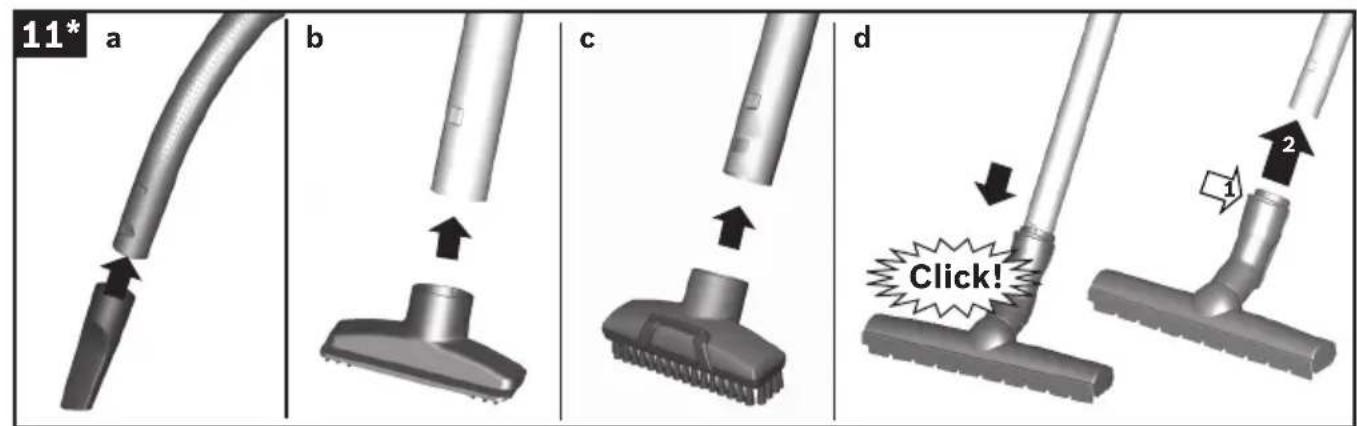

Umschaltbare Bodendüse einstellen: Teppiche und Teppichboden => Hartboden / Parkett => Bild 11* Saugen mit Zusatzzubehör Düsen je nach Bedarf auf Saugrohr oder Handgriff ste- cken: a) Fugendüse zum Absaugen von Fugen und Ecken, etc. b) Polsterdüse zum Absaugen von Polstermöbeln, Vor- hängen, etc. c) Polsterdüse mit Möbelpinsel zum Aufstecken für das Absaugen von Fensterrahmen, Schränken, Profilen, etc.

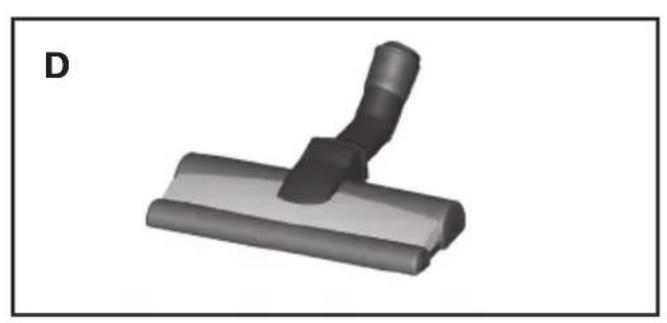

Nach Gebrauch Fugendüse und Polsterdüse wieder in den Zubehörträger einsetzen. d) Hartbodendüse Zum Saugen von harten Bodenbelägen (Fliesen, Parkett* usw.)

Teleskoprohr bis zum Einrasten in den Stutzen der Hartbodendüse schieben.

Zum Lösen der Verbindung Entriegelungshülse drü- cken und Teleskoprohr herausziehen. Bild

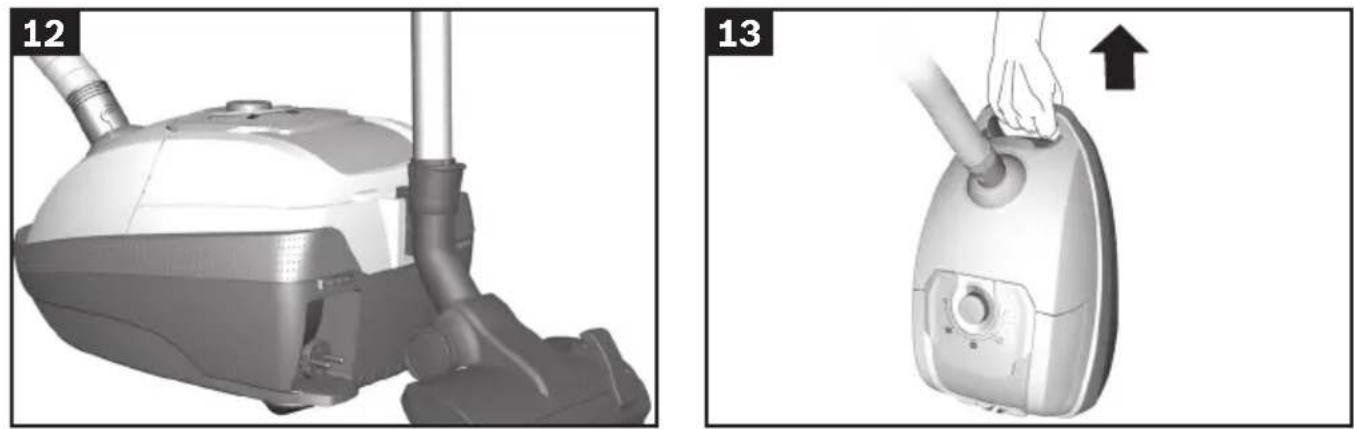

Bei kurzen Saugpausen können Sie die Parkhilfe an der Geräterückseite benutzen.

Nach Abschalten des Gerätes Haken an der Boden- düse in die Aussparung an der Geräterückseite schieben. Bild

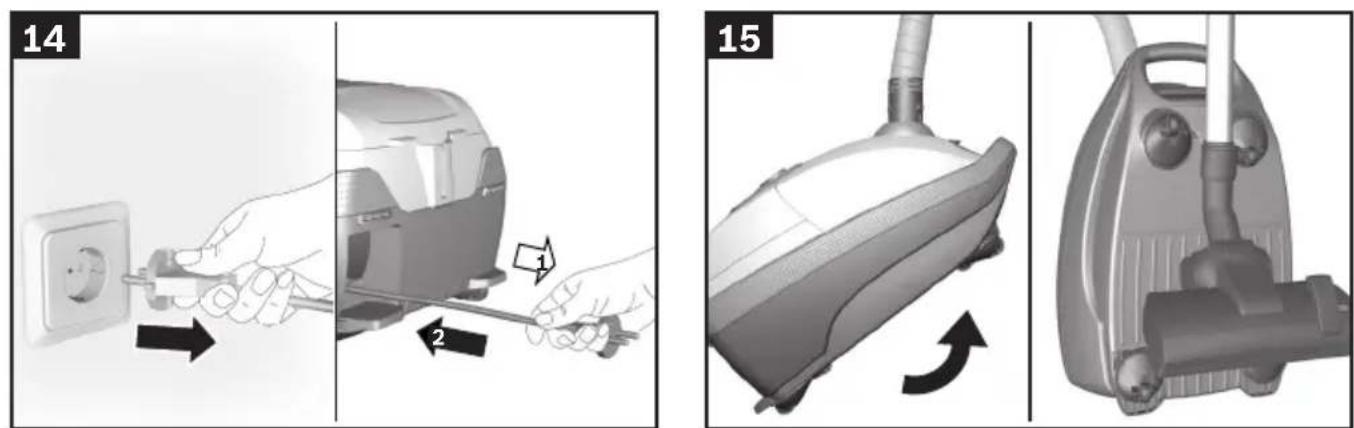

Zum Überwinden von Hindernissen, z.B. von Treppen, kann das Gerät auch am Handgriff transportiert werden. Nach der Arbeit Bild

Kurz am Netzanschlusskabel ziehen und loslassen (Kabel rollt sich automatisch auf). Bild

Zum Abstellen /Transportieren des Gerätes können Sie die Abstellhilfe an der Geräteunterseite benutzen.

Gerät aufrecht hinstellen. Haken an der Bodendüse in die Aussparung an der Geräteunterseite schieben.

• je nach Ausstattung36 Filterwechsel

Achtung: Vor jedem Filterwechsel Gerät ausschal- ten! Staubbeutel austauschen Bild

a) Leuchtet bei vom Boden abgehobener Düse und höchster Leistungsstellung die Filterwechselanzeige dauerhaft, muss der Staubbeutel gewechselt wer- den, auch wenn er noch nicht voll sein sollte. In die- sem Fall macht die Art des Füllgutes den Wechsel erforderlich. Düse, Saugrohr und Saugschlauch dürfen dabei nicht verstopft sein, auch wenn dies nicht zum Aus- lösen der Filterwechselanzeige führt. b) Zum Entfernen von Verstopfungen kann der Hand- griff leicht vom Schlauch gelöst werden. Bild

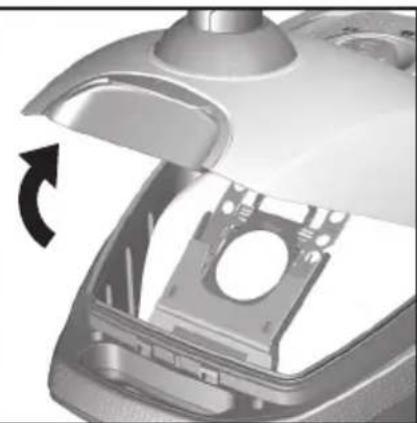

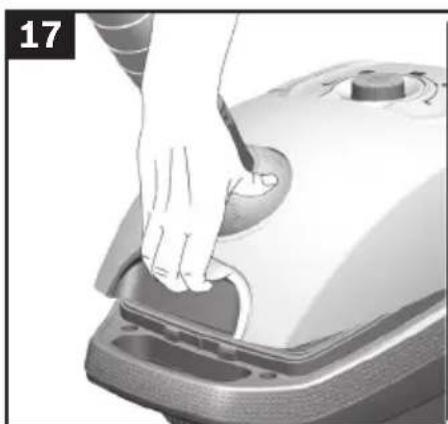

Deckel durch Betätigung des Verschlusshebels in Pfeilrichtung öffnen. Bild

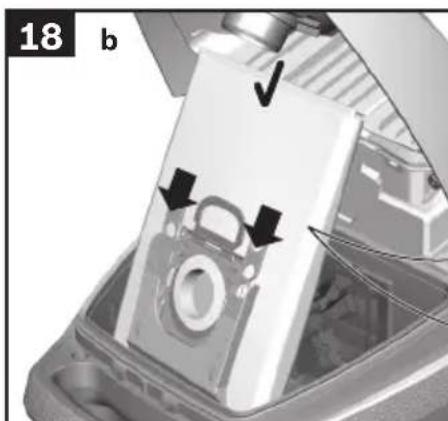

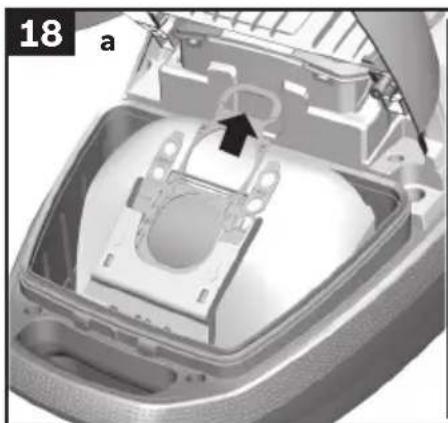

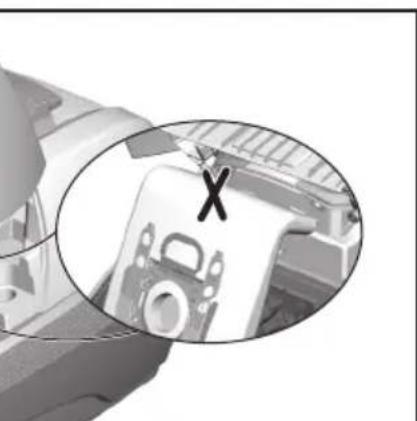

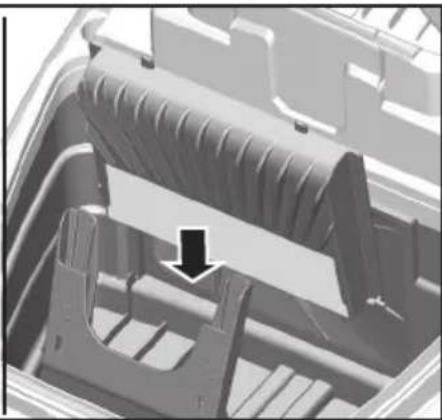

a) Staubbeutel durch Ziehen an der Verschlusslasche verschließen und herausnehmen. b) Neuen Staubbeutel in die Halterung einschieben bis er spürbar einrastet. Den Staubbeutel dabei so zu- sammengefaltet lassen, wie er aus der Verpackung entnommen wird. Den Staubbeutel nicht falten oder knicken und beim Schließen des Deckels darauf ach- ten, dass der Staubbeutel nicht eingeklemmt wird.

Achtung: Deckel schließt nur mit eingelegtem Filter- beutel. Motorschutzfilter

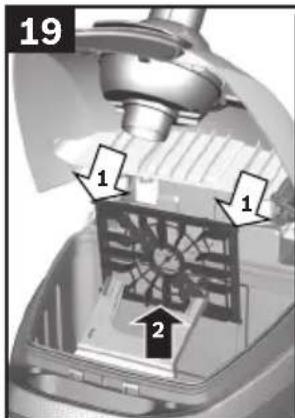

Achtung: Staubsauger darf nicht ohne Motorschutz- filter betrieben werden. Motorschutzfilter reinigen Der Motorschutzfilter sollte in regelmäßigen Abständen durch Ausklopfen bzw. Auswaschen gereinigt werden! Bild 19*

Staubraumdeckel öffnen. Bild

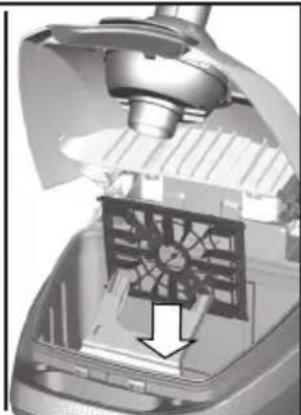

Motorschutzfilter durch Ziehen an den seitlichen La- schen aus der Verrastung lösen und in Pfeilrichtung herausziehen.

Motorschutzfilter durch Ausklopfen reinigen.

Bei starker Verschmutzung sollte der Motorschutzfil- ter ausgewaschen werden. Den Filter anschließend mindestens 24 Stunden trocknen lassen.

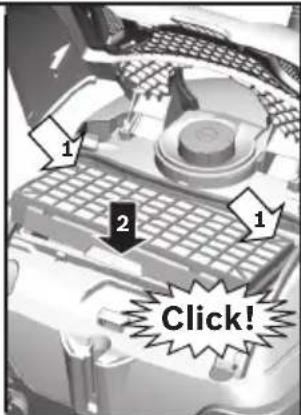

Nach der Reinigung, Motorschutzfilter in das Ge- rät einsetzen und oben verrasten. Den Staubraum- deckel schließen. Filterschaum reinigen Ist ihr Gerät mit einem Filterrahmen mit Filterschaum ausgestattet, sollte der Filterschaum in regelmäßigen Abständen durch Ausklopfen gereinigt werden! Bild 20*

Staubraumdeckel öffnen. Bild

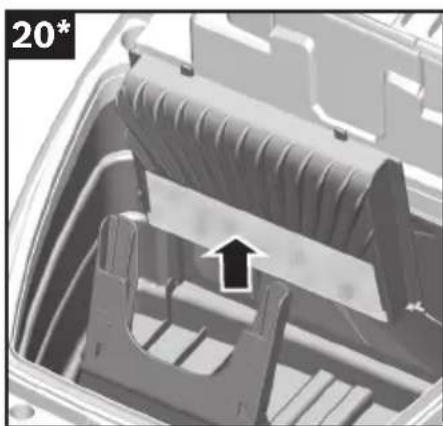

Filterrahmen mit Filterschaum in Pfeilrichtung her- ausziehen.

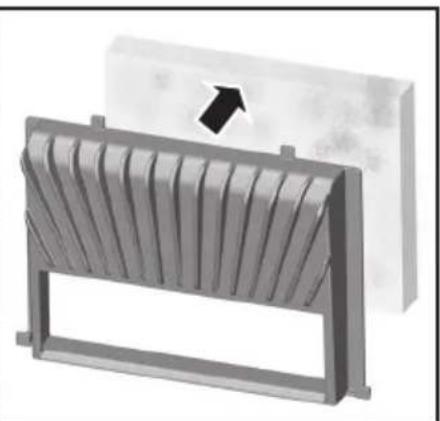

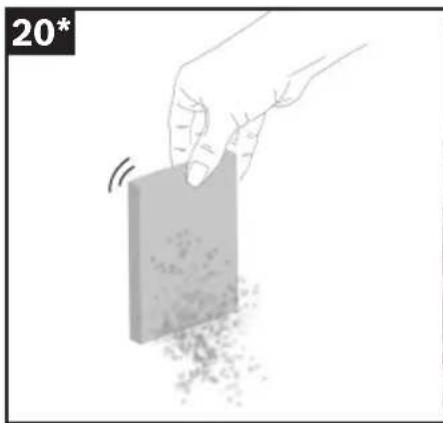

Filterschaum aus dem Filterrahmen entnehmen und durch Ausklopfen reinigen.

Nach der Reinigung Filterschaum in den Filterrah- men einsetzen, den Filterrahmen mit Filterschaum in das Gerät einschieben und Staubraumdeckel schließen.

Achtung: Staubsauger darf nicht ohne Motorschutz- filter betrieben werden! Ausblasfilter Der Ausblasfilter muss einmal im Jahr gereinigt bzw. ausgetauscht werden. Micro-Hygiene-Ausblasfilter austauschen Bild 21*

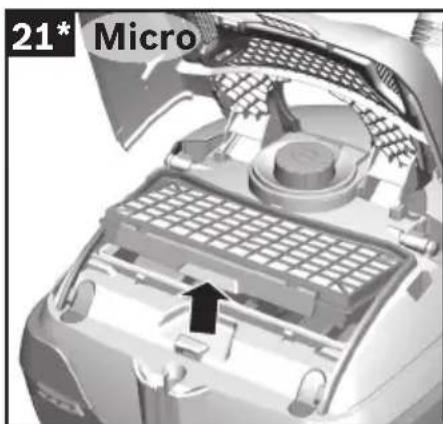

Durch Betätigen der Verschlusslasche in Pfeilrich- tung Filterhalter entriegeln.

Filterschaum* aus dem Filterhalter entnehmen und ausklopfen. Alten Micro-Hygienefilter durch neuen ersetzen. (Ist beim Kauf von Original-Staubbeuteln in der Fil- ter-packung mit enthalten). Filterschaum in den Filterhalter einlegen.

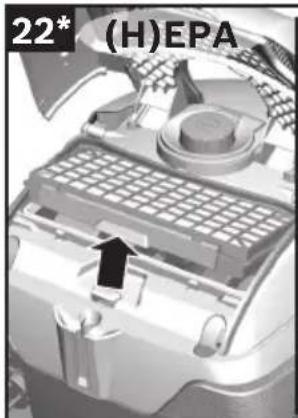

Filterhalter in Gerät einsetzen und verrasten. (H)EPA*-Ausblasfilter reinigen Der (H)EPA*-Filter ist so ausgelegt, dass er nicht ausge- tauscht werden muss, wenn das Gerät bestimmungs- gemäß im Haushalt verwendet wird. Damit der Staubsauger auf seinem optimalen Leis- tungsniveau arbeitet, sollte der (H)EPA*-Filter nach ei- nem Jahr ausgewaschen werden. Die Filterwirkung des Filters bleibt erhalten, unabhängig von einer möglichen Verfärbung der Filteroberfläche. Bild 22*

Durch Betätigen der Verschlusslasche in Pfeilrich- tung (H)EPA*-Filter entriegeln und aus dem Gerät nehmen.

Filtereinheit ausklopfen und unter fließendem Was- ser auswaschen. Die Einheit kann optional bei max. 30° C im Schon- waschgang und niedrigster Schleuder-Drehzahl in der Waschmaschine gereinigt werden. TIPP: Verstauen Sie die Filtereinheit zum Schutz der restlichen Wäsche in einem Wäschebeutel.

(H)EPA*-Filter nach kompletter Trocknung (mind.24h) wieder in das Gerät einsetzen und ver- riegeln.

Heckklappe schließen.

• je nach Ausstattung37 Nach dem Aufsaugen feiner Staubpartikel (wie z.B. Gips, Zement, usw.), Motorschutzfilter durch Ausklop- fen reinigen, evtl. Motorschutzfilter und Ausblasfilter austauschen. Pflege Vor jeder Reinigung des Staubsaugers, muss dieser ausgeschaltet und der Netzstecker gezogen werden. Staubsauger und Zubehörteile aus Kunststoff können mit einem handelsüblichen Kunststoffreiniger gepflegt werden.

Keine Scheuermittel, Glas- oder Allzweckreiniger verwenden. Staubsauger niemals in Wasser tauchen. Der Staubraum kann bei Bedarf mit einem zweiten Staubsauger ausgesaugt, oder einfach mit einem tro- ckenen Staubtuch / Staubpinsel gereinigt werden. Technische Änderungen vorbehalten.
