BEDIENUNGSANLEITUNG Inpulse 200 MK2 HERCULES

1. VERPACKUNGsinhalt 5
2. TECHNISCHE DATEN 6
3. FUNKTIONEN 7

Uberblick 7
Decks 8
Mixen 19
Anschlisse 27

1. INSTALLATION 28

Anschlisse 28
Herunterladen der Software. 30
DJUCED 30
Serato DJ Lite. 34

1. DEN EIGENEN MIX LEBENDIGER MACHEN 36

Modi und Pads. 36

Die Pads 36
Hot Cue-Modus 37
Stems-Modus 38

FX-Modus 39

Sampler-Modus 41

Scratchen 42

Filter 43

6. MEHRKANAL-SOUNDKARTE 44

Master-Ausgang für Laufsprecher (Ausgang 1-2) 44

Kopfhörerausgang (Ausgang 3-4)................................45

7. KOMPATIBILITÄT 46

USB Audio / USB MIDI 46

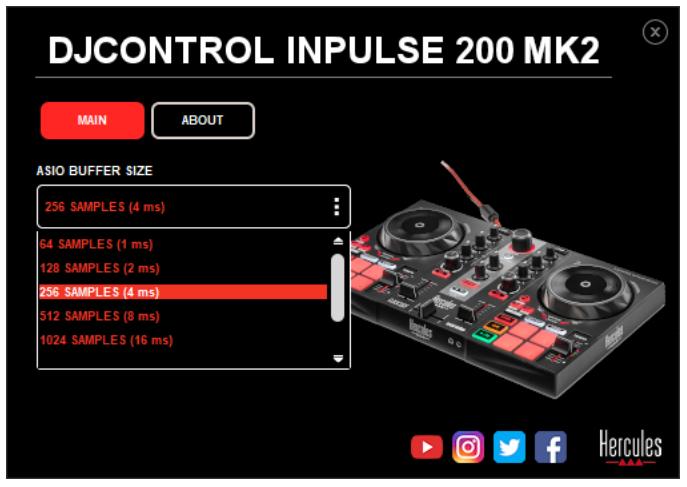

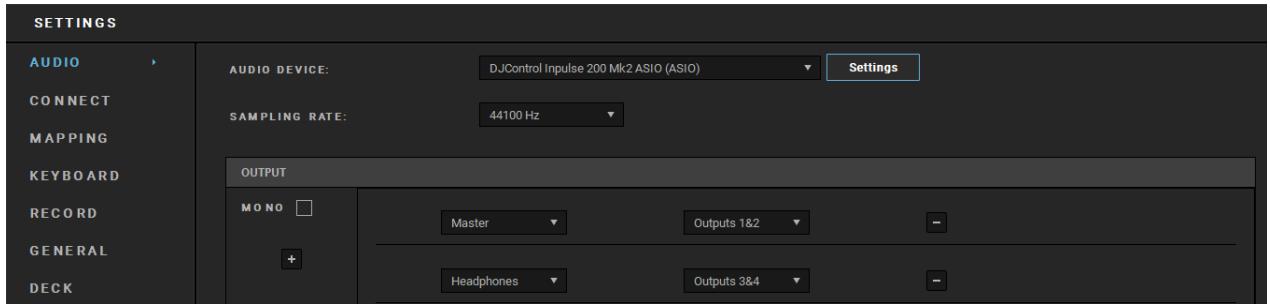

ASIO und Windows®-Kontrollpanel 46

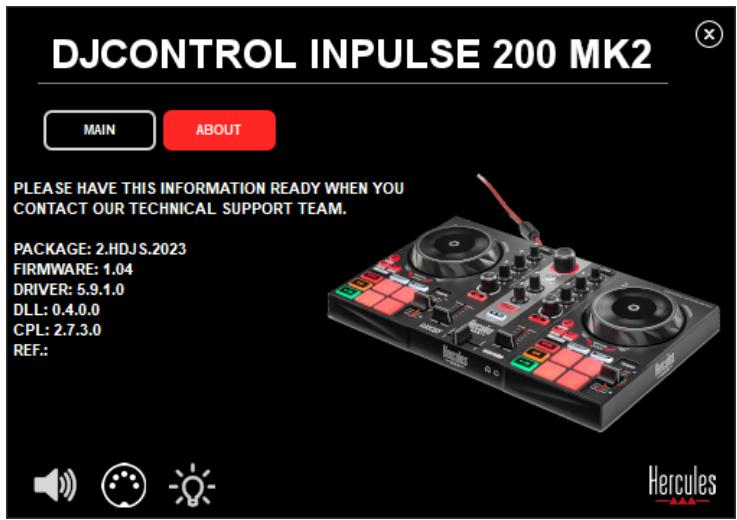

Aktualisierung der Firmware 49

8. DEMO-MODUS 50

9. FAQs 51

DJCONTROL INPUT 200 MK2

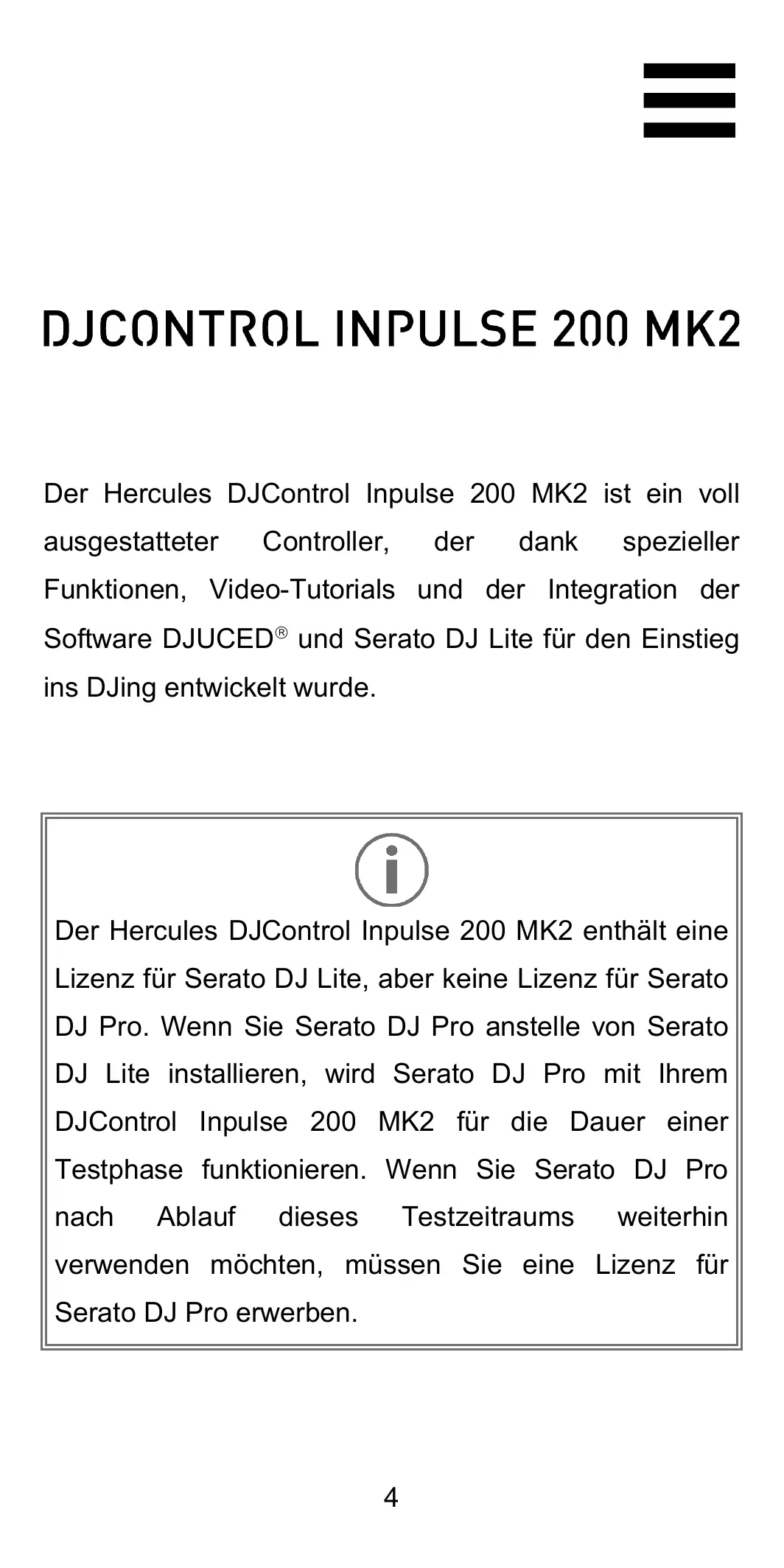

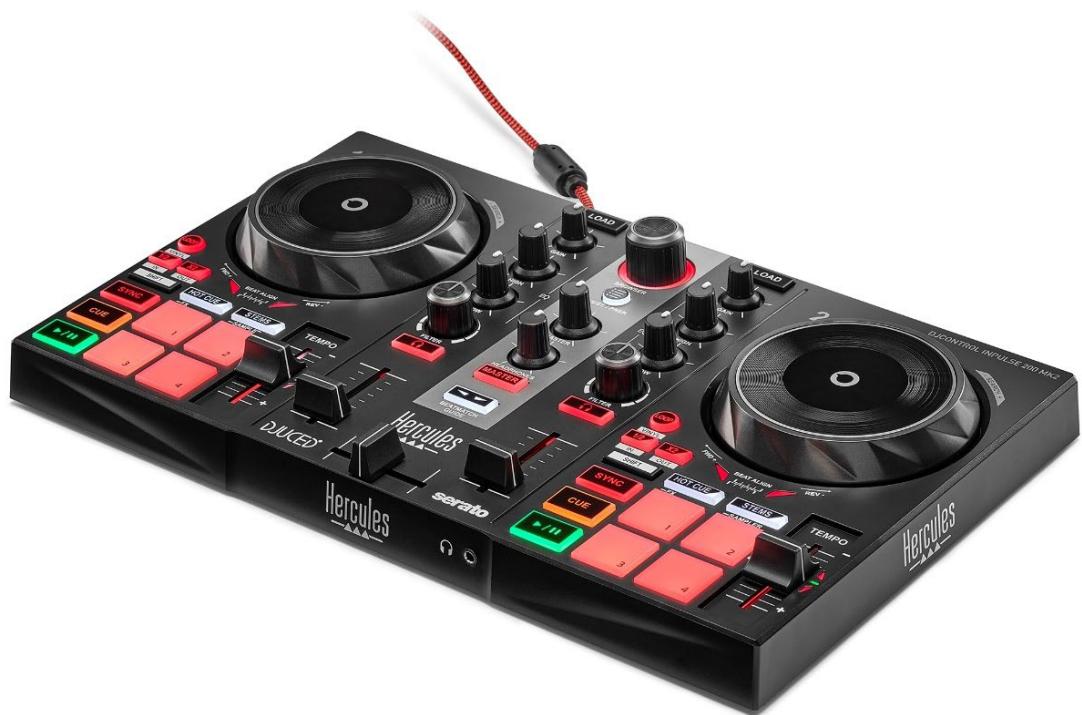

Der Hercules DJControl Inpulse 200 MK2 ist ein voll ausgestatteter Controller, der dank spezieller Funktionen, Video-Tutorials und der Integration der Software DJUCED® und Serato DJ Lite für den Einstieg ins DJing entwickelt wurde.

Der Hercules DJControl Inpulse 200 MK2 enthalt eine Lizenz für Serato DJ Lite, aber keine Lizenz für Serato DJ Pro. Wenn Sie Serato DJ Pro anstelle von Serato DJ Lite installieren, wird Serato DJ Pro mit ihrem DJControl Inpulse 200 MK2 für die Dauer einer Testphase Funktionieren. Wenn Sie Serato DJ Pronach Ablauf diesen Testzeitraums weiterhin verwenden möchten, müssen Sie eine Lizenz für Serato DJ Pro erwerben.

1. Verpackungsinhalt

• Hercules DJControl Inpulse 200 MK2
• Hercules-, Serato- und DJUCED®-Aufkleber
• Garantie-Broschüre

Sie können die Schutzfolie über dem VU-Meter des Hercules DJControl Inpulse 200 MK2 Controllers entfernen. Sie können die Schutzfolie aber auch an ihrer Stelle halten, da sie die Verwendung des VU-Meters nicht beeinträchtigt.

2. Technische Daten

• Systemanforderungen:
• DJUCED®:

Master-Ausgang für Laufsprecher (Ausgang 1-2) über zwei RCA-Anschlüsse:

• Maximale Ausgangsleistung = 5 dBU @ 1 kΩ
• THD+N @ 1 kHz < 0.01%
• Auflösung = 24 Bit
• Abtastrate = 44,1 kHz

Kopfhörerausgang (Ausgang 3-4) über eine 3,5-mm-Stereo-Miniklinkenbuchse:

• Maximale Ausgangsleistung = 5 dBU für 32 Ω @ 1 kHz
• THD+N @ 1 kHz < 0.017%
• Auflösung = 24 Bit
• Abtastrate = 44,1 kHz

3. Funktionen

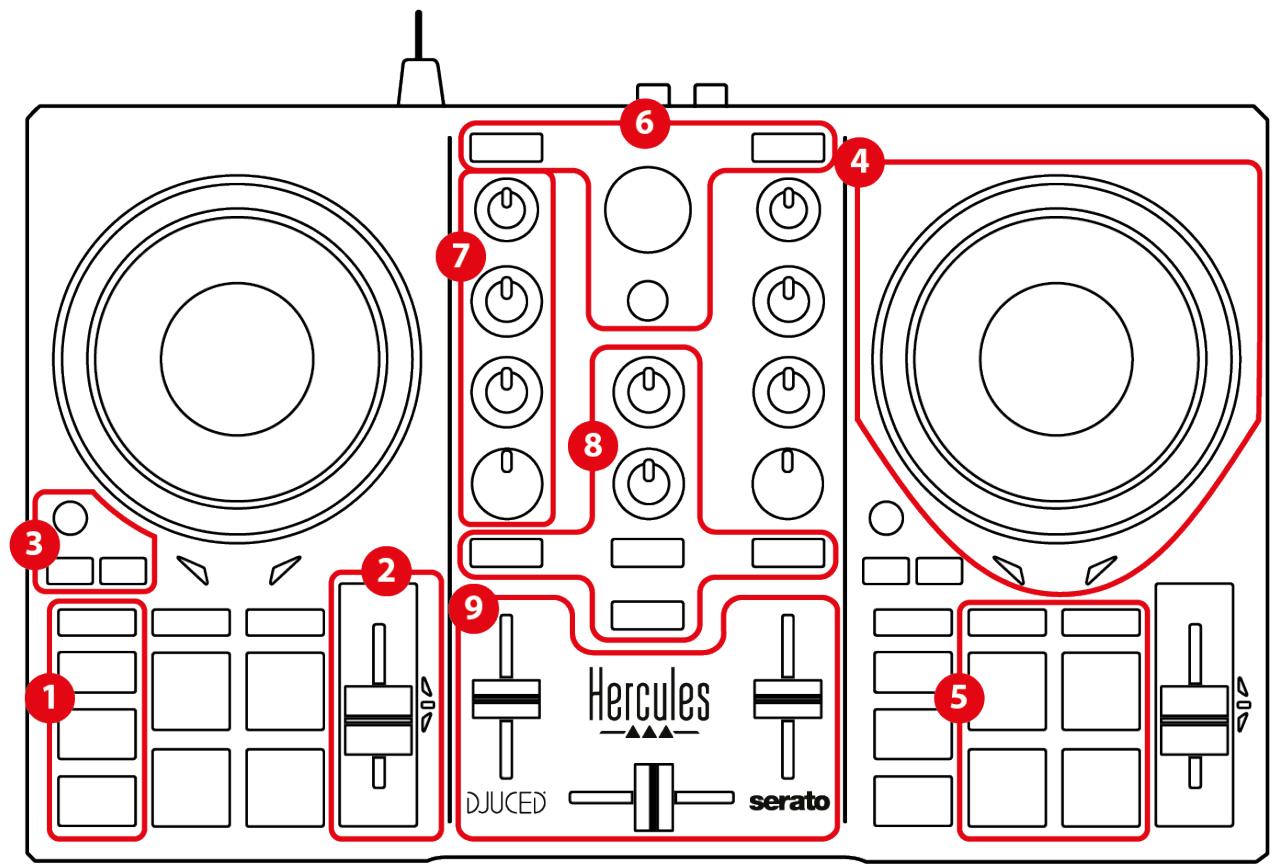

Uberblick

1. Transporttasten (Play, Cue, Sync, Shift)
2. Tempo-Fader (Pitch fader)
3. Loop-Steuerungen (Loop)
4. Jogwheel
5. Pads und Modi
6. Bedienelemente für die Trackauswahl (Browser, Load, Assist./Prep.)
7. Mix-Bereich (Gain, EQ, Filter)
8. Monitoring, Lautstärke (Master und Kopfhörer) und Beatmatch Guide
9. Mixer (Crossfader, volume faders)

Decks

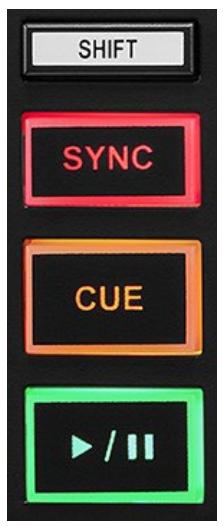

1. Transporttasten

SHIFT: kombinierte Steuerung. Zum Beispiel:

• SHIFT + 12 : aktiviert einen Loop durch Auswahl des In-Points.
• SHIFT + LOOP: aktiviert den Vinyl (Scratch)-Modus.

SYNC: aktiviert oder deaktiviert die automatische Synchronisierung der BPM-Werte (Beats pro Minute) von zwei Spuren.

• SHIFT + SYNC:

In DJUCED®: macht das Deck zum Master-Synchronisationsdeck (Master Sync).
○ In Serato DJ Lite: deaktiviert die Synchronisation auf dem Deck.

CUE: fegt einen Cue-Punkt in den Track ein, um einen bestimmten Zeitpunkt zu identifizieren, oder verschiebt die Fortschrittsanzeige an die Position des Cue-Punkts.

• Track wird angehalten: Fugt einen Cue-Punkt an der Stelle ein, an der der Track angehalten wurde.
• Track wird wiedergegeben: Die Wiedergabe des Tracks wird gestoppt und die Fortschrittsanzeige wird zum Cue-Punkt bewegt.

In DJUCED: Wenn kein Cue-Punkt definiert wurde, wird durch Drücken von Cue die Wiedergabe gestopt und ein Cue-Punkt an die Abspielposition platziert.

In Serato DJ Lite: Wenn kein Cue-Punkt definiert wurde, wird durch Drücken von CUE die Wiedergabe gestopt und ein Cue-Punkt am Anfang des Tracks platziert.

• CUE + PLAY: bewegt die Abspielposition zum Cue-Punkt und spiel den Track ab thisem Punkt ab.
• SHIFT + CUE:

In DJUCED®: bewegt die Abspielposition an den Anfang des Tracks und stoppt die Wiedergabe.
In Serato DJ Lite: bewegt die Abspielposition an den Anfang des Tracks und startet die Wiedergabe.

Play/Pause: spielten den Track ab oder pausiert ihn.

• SHIFT + PLAY: in Serato DJ Lite: bewegt den Abspielkopf zum Cue-Punkt und spiel den Track ab dieser Markierung.

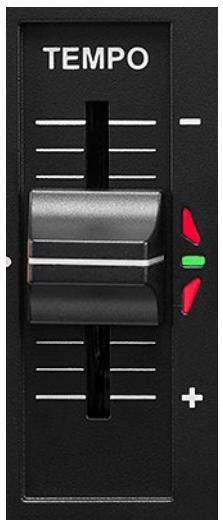

2. Tempo-Fader

Tempo-Fader: legt die Wiedergabegeschwindigkeit des Tracks fest, indem die Anzahl der BPM eingestellt wird.

-Aufwärts bewegen: beschleunigt den Track.
- Abwärts bewegen: verlangsamt den Track.
- Tempo-Fader in der Mitte: die

Originalgeschwindigkeit des Tracks. Die grüne LED leuchtet.

Wenn die Funktion Beatmatch Guide aktiviert ist, zeigen die visuellen TEMPO-Anzeigen an, ob Sie den Tempo-Fader nach oben oder unter bewegen müssen, um den Track zu verlangsamen oder zu beschleunigen. Wenn die beiden roten Pfeile nicht aufleuchten, ist das Tempo auf diesen Deck identisch mit dem Tempo auf dem anderen Deck.

Weitere Informationen über die Beatmatch Guide-Funktion finden Sie im Abschnitt Beatmatch Guide auf Seite 23.

Wenn in Serato DJ Lite und Serato DJ Pro der SyncModus aktiviert ist, können Sie durch gleichzeitiges Drücken von SHIFT und dem Verschieben des Tempo-Faders die Werte des Tempo-Faders unter Beibehaltung der Amplitude verändern.

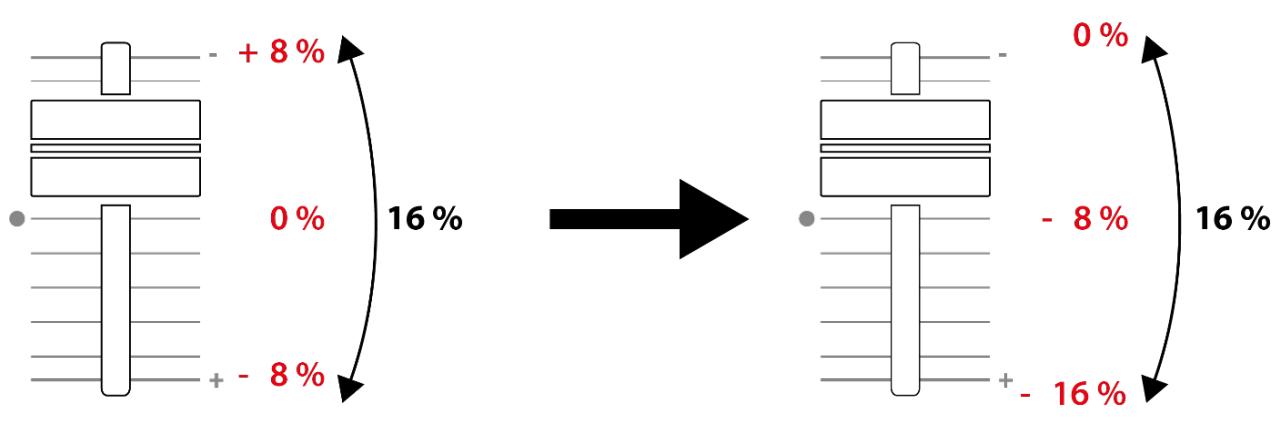

Zum Beispiel konnen Sie bei einer Temposkala im Amplituden-Bereich von ± 8% oder 16% die Werte des Tempo-Faders so verschieben, dass sie von 0% (Maximum) bis -16% (Minimum) reichen, was immer noch eine Amplitude von 16% ergibt, mit -8% in der Mitte.

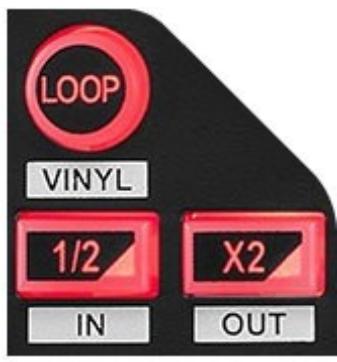

3. Loop-Steuerungen

LOOP: aktiviert oder deaktiviert die Wiedergabe des Loops.

12 / X2 : teilt die große des aktiven Loops durch zwei oder multipliziert sie mit zwei.

• SHIFT + 12 (LOOP IN): aktiviert einen Loop, indem der In-Punkt gewählt wird.
• SHIFT + X2 (LOOP OUT): aktiviert einen Loop, indem der Out-Punkt gewählt wird.

Wenn der Loop aktiv ist:

• SHIFT + 12 : Drehen Sie das Jogwheel, um den Start des Loops zu verschieben. Um diesen Start des Loops festzulegen, drücken Sie erneut SHIFT + 12 .
• SHIFT + X2: Drehen Sie das Jogwheel, um das Ende des Loops zu verschiben. Um das Ende des Loops festzulegen, drücken Sie erneut SHIFT + X2. Um den Loop wieder zu verlassen, drücken Sie LOOP.

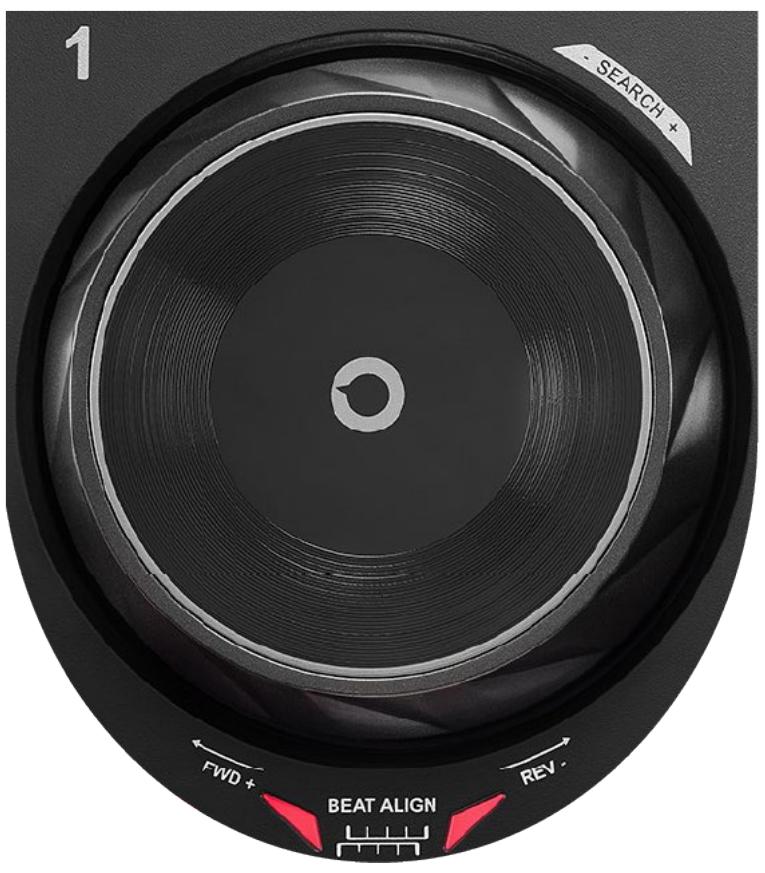

4. Jogwheel

Jogwheel: ermöglicht es ihren, sich innerhalb des Tracks zu bewegen, die Wiedergabe des Tracks zu beeinflussen und zu scratchen.

Wenn die Funktion Beatmatch Guide aktiviert ist, zeigen die BEAT ALIGN-Lichtführungen die Richtung an, in die Sie den Ring (d. h. die Flanke) des Jogwheels drehen müssen, um die Beatgrids der beiden Tracks auszurichten. Wenn die beiden roten Pfeile erloschen sind, befinden sich die Beatgrids in Übereinstimmung.

Weitere Informationen über die Beatmatch Guide-Funktion finden Sie im Abschnitt Beatmatch Guide auf Seite 23.

Welche Aktion ausgeführrt wird, hangt von drei Kriterien ab:

• Vinyl (Scratch)-Modus aktiviert oder deaktiviert;
• Track wird wiedergegeben oder pausiert;

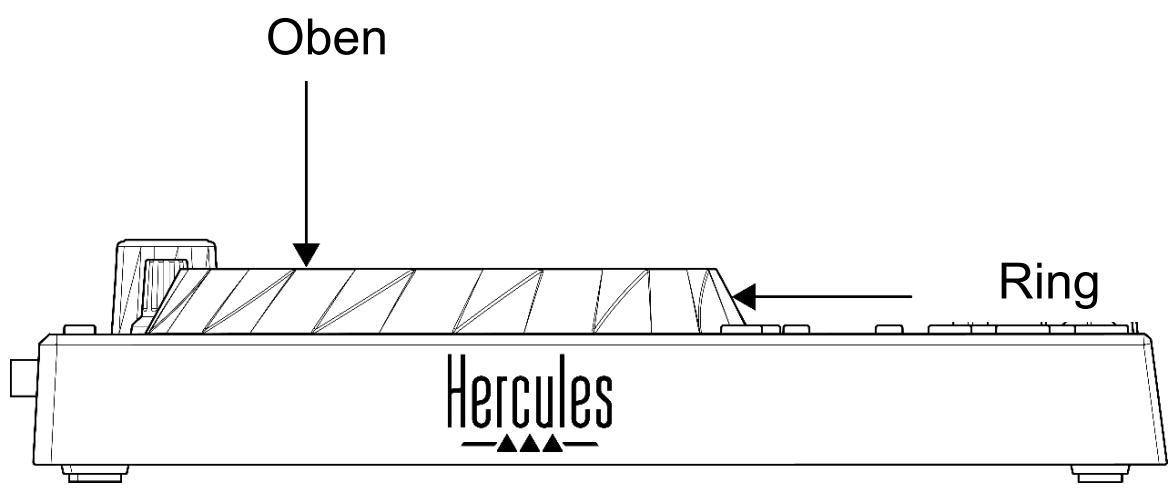

• von der Stelle, an der Sie das Jogwheel berühren (Oben (top) oder Ring (ring)).

Um den Vinyl (Scratch)-Modus zu aktivieren, drücken Sie gleichzeitig SHIFT und LOOP. Um festzustellen, ob der Vinyl-Modus aktiviert ist, drücken Sie SHIFT. Die Taste LOOP leuchtet auf.

Aktionen des Jogwheels mit Serato DJ Lite und Serato DJ Pro:

Vinyl-Modus	Wiedergabe/Pause	Jogwheel	SHIFT-Taste
Scratchen
Aktiviert	Wiedergabe	Oben	-
Aktiviert	Pause	Oben	-
Deaktiviert	Pause	Oben	-
Wiedergabe beschleunigen oder verlangsamen
Deaktiviert	Wiedergabe	Oben oder Ring	-
Langsames Navigieren innerhalb des Tracks
Deaktiviert	Pause	Ring	-
Schnelles Navigieren innerhalb des Tracks
Aktiviert	Wiedergabe	Oben oder Ring	Gedrückt halten
Aktiviert	Pause	Oben oder Ring	Gedrückt halten
Deaktiviert	Wiedergabe	Oben oder Ring	Gedrückt halten
Deaktiviert	Pause	Oben oder Ring	Gedrückt halten

Aktionen des Jogwheels mit DJUCED®:

Vinyl-Modus	Wiedergabe/Pause	Jogwheel	SHIFT-Taste
Scratchen
Aktiviert	Wiedergabe	Oben	-
Aktiviert	Pause	Oben oder Ring	-
Wiedergabe beschleunigen oder verlangsamen
Aktiviert	Wiedergabe	Ring	-
Deaktiviert	Wiedergabe	Oben oder Ring	-
Schnelles Navigieren innerhalb des Tracks
Deaktiviert	Pause	Oben	-
Sehr schnelles Navigieren innerhalb des Tracks
Aktiviert	Wiedergabe	Ring	Gedrückhalten
Aktiviert	Pause	Ring	Gedrückhalten
Deaktiviert	Wiedergabe	Ring	Gedrückhalten

DJUCED

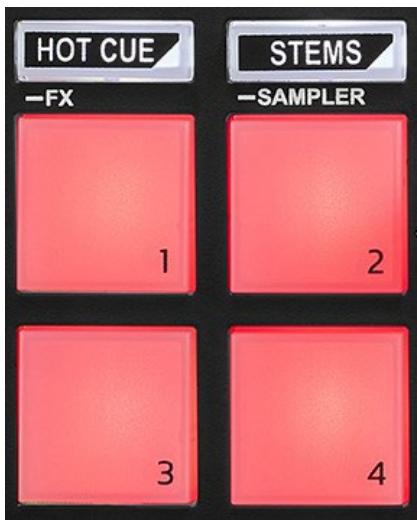

5. Pads und Modi

Modus-Tasten: erhöglich die Aktivierung von bis zu vier Modi.

Um einen Hauptmodus zu aktivieren, drücken Sie HOT CUE oder STEMS.

Um einen Sekundärmodus (FX und SAMPLER), zu aktivieren, drücken Sie gleichzeitig SHIFT und HOT CUE oder STEMS. Die Modus-Taste blinkt.

Für weitere Informationen über die verschiedene Modi mit DJUCED®, Serato DJ Lite und Serato DJ Pro lesen Sieitte den Abschnitt Modi und Pads auf Seite 36.

Performance-Pads: ein Pad führte eine Aktion aus.

Mixen

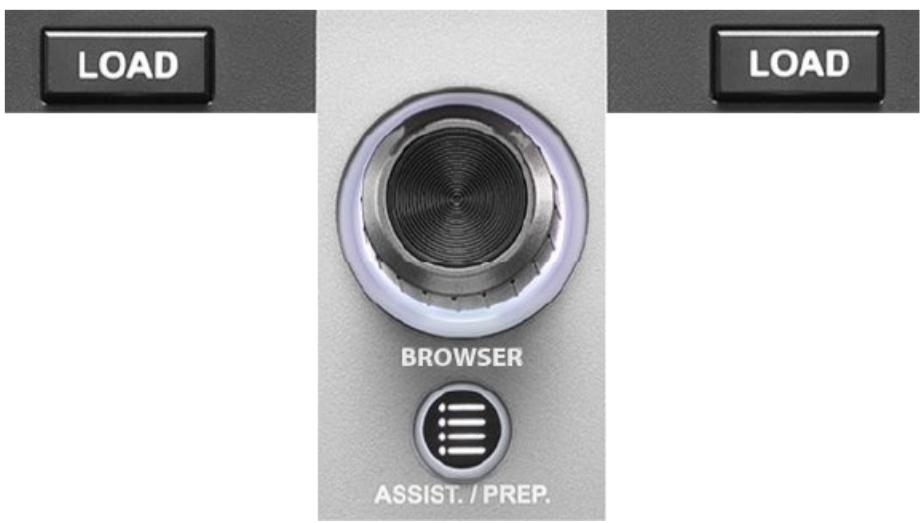

6. Bedienelemente für die Track-Ausbahl

LOAD*: ländt den ausgewählten Track auf das Zieldeck. In DJUCED® können Sie Ordner ein- und ausklappen.

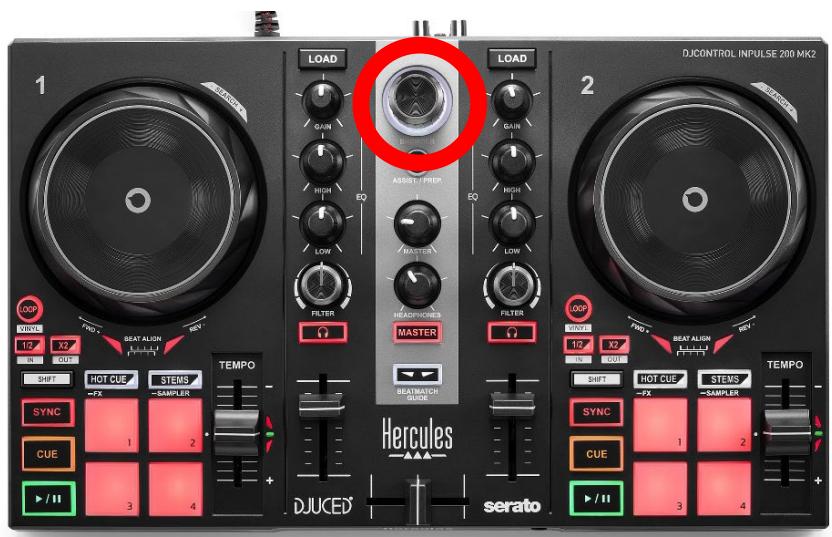

BROWSER-Encoder: ermöglicht das Durchsuchen ihrer Musikbibliothek durch Drehen des Encoders nach links (nach oben) oder nach rechts (nach unten).

Drücken Sie den Encoder, um Ordner und Dateien auszuwahlen.

Drücken Sie in DJUCED® die SHIFT-Taste und den Encoder, um zum Stammverzeichnis Ihrer Musikbibliothek zurückzukehren.

*Die Funktionalität ist auf den Decks 1 und 2 identisch.

Beleuchteter Ring:

• Zeigt in DJUCED® den Energiepegel des MasterTracks für das Tempo an.
• Zeigt in Serato DJ Lite den Rhythmus an. Das Licht blinkt im Takt des Tracks.

ASSIST./PREP.:

• Zeigt in DJUCED® das Feld an, in dem die bestenCOMMenden Tracks für ihren Mix vorgeschlagen werden.

Drücken Sie ASSIST./PREP. und drehen Sie den Encoder, um den Energiepegel der vorgeschlagenen Tracks einzustellen.

• Fügt in Serato DJ Lite den aktuell gespliten Track zur Prepare (Vorbereitungs)-liste hinzu.

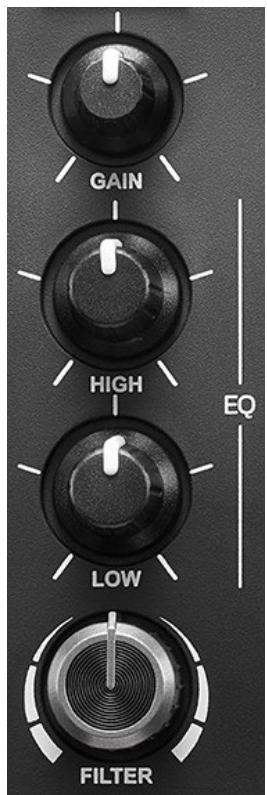

7. Mix-Bereich

GAIN-Drehregler*: regelt die Eingangsverstärkung (d. h. den Lautstärkepegel vor dem Lautstärkefader).

2-Band-Equalizer (EQ)*: steuert die Intensität des EQ. Jedem Band ist ein Drehregler zugeordnet: HIGH und LOW.

FILTER-Drehregler*: regelt die Frequenz des Doppelfilters (Hochpass und Tiefpass).

*Die Funktionalität ist auf den Decks 1 und 2 identisch.

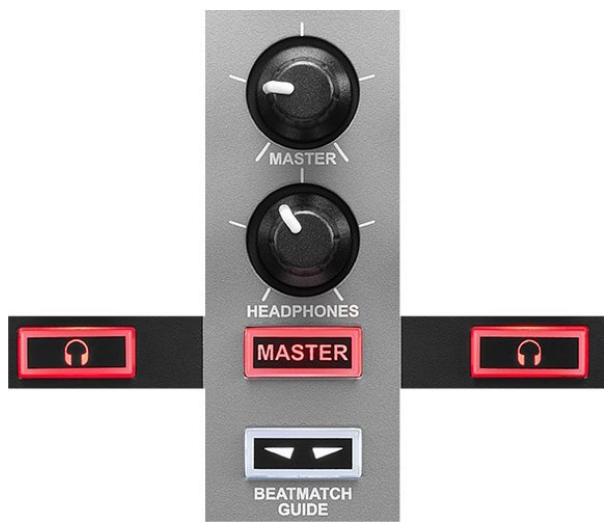

8. Monitoring, Lautstärke und Beatmatch Guide

MASTER-Lautstärke: regelt die Lautstärke des Mixes, der über ihre Laufsprecher wiedergegeben wird.

HEADPHONES-Lautstärke: regelt die Lautstärke des Kopfhörerausgangs.

Monitoring: wählt die Tonquelle aus, die über die Kopfhörer wiedergegeben wird.

• ^* : gibt den Ton von Deck 1 oder Deck 2 wieder.
• MASTER: gibt den Ton des Mixes für das Publikum laut wieder.

*Die Funktionalität ist auf den Decks 1 und 2 identisch.

BEATMATCH GUIDE: aktiviert oder deaktiviert die Lichtführungen zur Anpassung des Tempos und zum Angleichen der Beatgrids der beiden Tracks. Es gibt vier rote Pfeile pro Deck.

DJUCED® definiert eines der Decks als Master-Synchronisationsdeck (Master Sync) und das andere als Slave-Deck. Die roten Pfeile leuchten nur auf dem Slave-Deck auf, da diesen Deck dem Tempo des Master-Synchronisationsdecks folgt.

Serato DJ Lite definiert kein Master-Synchronisationsdeck. Die roten Pfeile leuchten auf beiden Decks auf.

• TEMPO-Lichtführung: Wenn einer der beiden roten Pfeile rechtsiben einem Tempo-Fader leuchtet, bedeutet dies, dass das Tempo (d. h. die Anzahl der Beats pro Minute) des auf diesen Deck abgespielten Tracks vom Tempo des anderen Decks abweicht.

Die Pfeile zeigen die Richtung an, in die Sie den Tempo-Fader bewegen müssen, um das Tempo des gespielten Tracks an das Tempo des anderen Decks anzupassen.

○ Der obere Pfeil leuchtet: Bewegen Sie den Tempofader nach oben. Dadurch wird das Tempo verlangsamt.
○ Unterer Pfeil leuchtet: Bewegen Sie den Tempo-Fader nach unter. Dadurch wird das Tempo beschleunigt.
○ Pfeile leuchten nicht: Das Tempo des Decks ist identisch mit dem Tempo des anderen Decks.

BEAT ALIGN-Lichtführungen: Wenn einer der beiden roten Pfeile unter einem Jogwheel leuchtet, bedeutet dies, dass die Beats des auf thisem Deck abgespielten Tracks nicht mit den Beats des anderen Decks übereinstimmen.

Die Pfeile zeigen die Richtung an, in die Sie das Jogwheel drehen müssen, um die Beats des gespielen Tracks mit den Beats des anderen Decks auszurichten.

○ Linker Pfeil leuchtet: Drehen Sie das Jogwheel im Uhrzeigersinn. Dadurch wird die Wiedergabegeschwindigkeit erhöht.
Rechter Pfeil leuchtet: Drehen Sie das Jogwheel gegen den Uhrzeigersinn. Dadurch wird die Wiedergabegeschwindigkeit verlangsamt.
○ Pfeile leuchten nicht: Die Beats des Decks stimmen mit den Beats des anderen Decks überein.

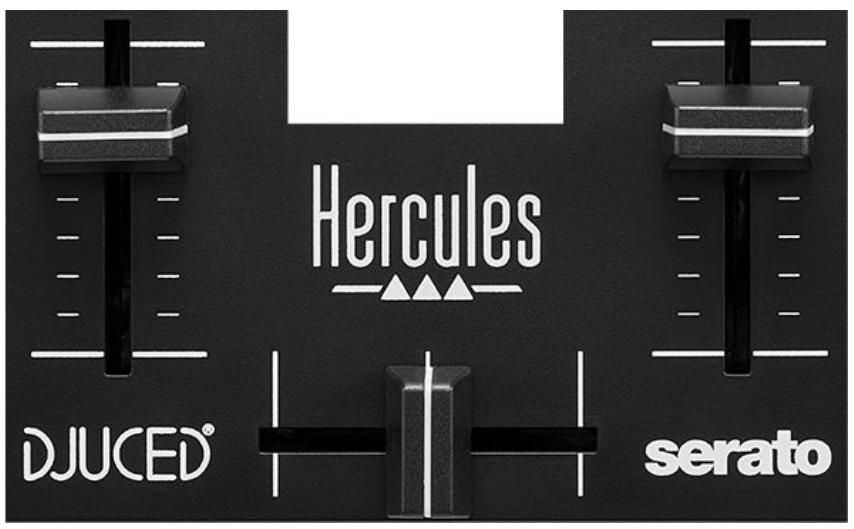

9. Mixer

Lautstärke-Fader*: regelt die Lautstärke des Decks.

Crossfader: erhöglich einen Übergang zwischen zwei Tracks, indem die Lautstärke eines der Decks erhöht wird, während die Lautstärke des anderen Decks verringgert wird.

• Crossfader ganz nach links: Sie horen nur den Track auf Deck 1.
• Crossfader ganz nach rechts: Sie horen nur den Track auf Deck 2.
• Crossfader in der Mitte: Sie horen die Tracks auf den Decks 1 und 2 gleichzeitig.

*Die Funktionalität ist auf den Decks 1 und 2 identisch.

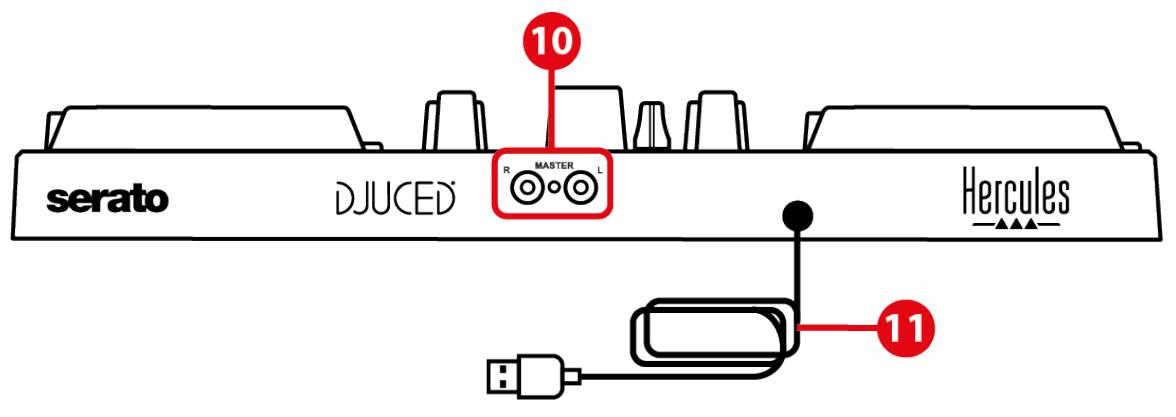

Anschlüsse

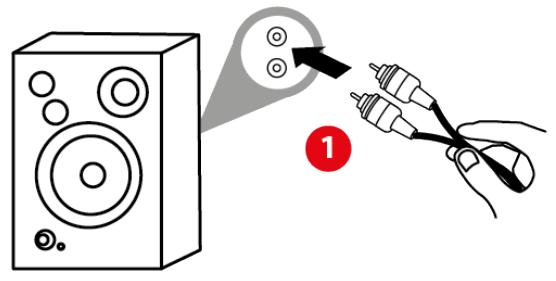

1. Master-Ausgang für Laufsprecher (Ausgang 1-2)
2. USB-B 2.0-Kabel

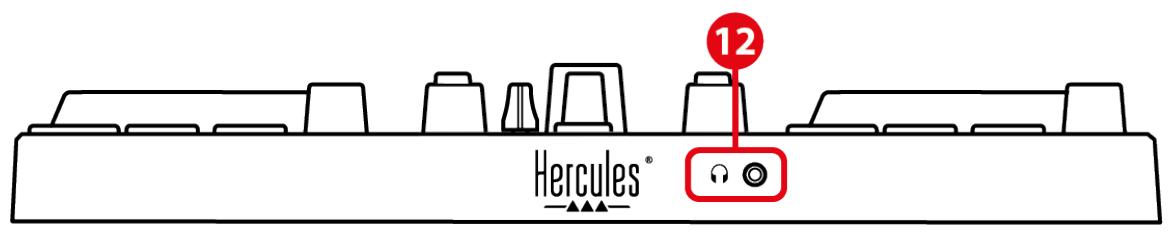

3. Kopfhörerausgang (Ausgang 3-4)

Master-Ausgang für Lautsprecher (Ausgang 1-2): erfolglich den Anschluss aktiver Lautsprecher.

Format: 2 × RCA (Cinch)

USB-B 2.0-Kabel: erhöglich den Anschluss des Controllers an einen Computer.

Kopfhörerausgang (Ausgang 3-4): erhöglich den Anschluss von Kopfhörern zum Abhören von Titeln.

Format: 3,5-mm-Stereo-Miniklinkenanschluss

4. Installation

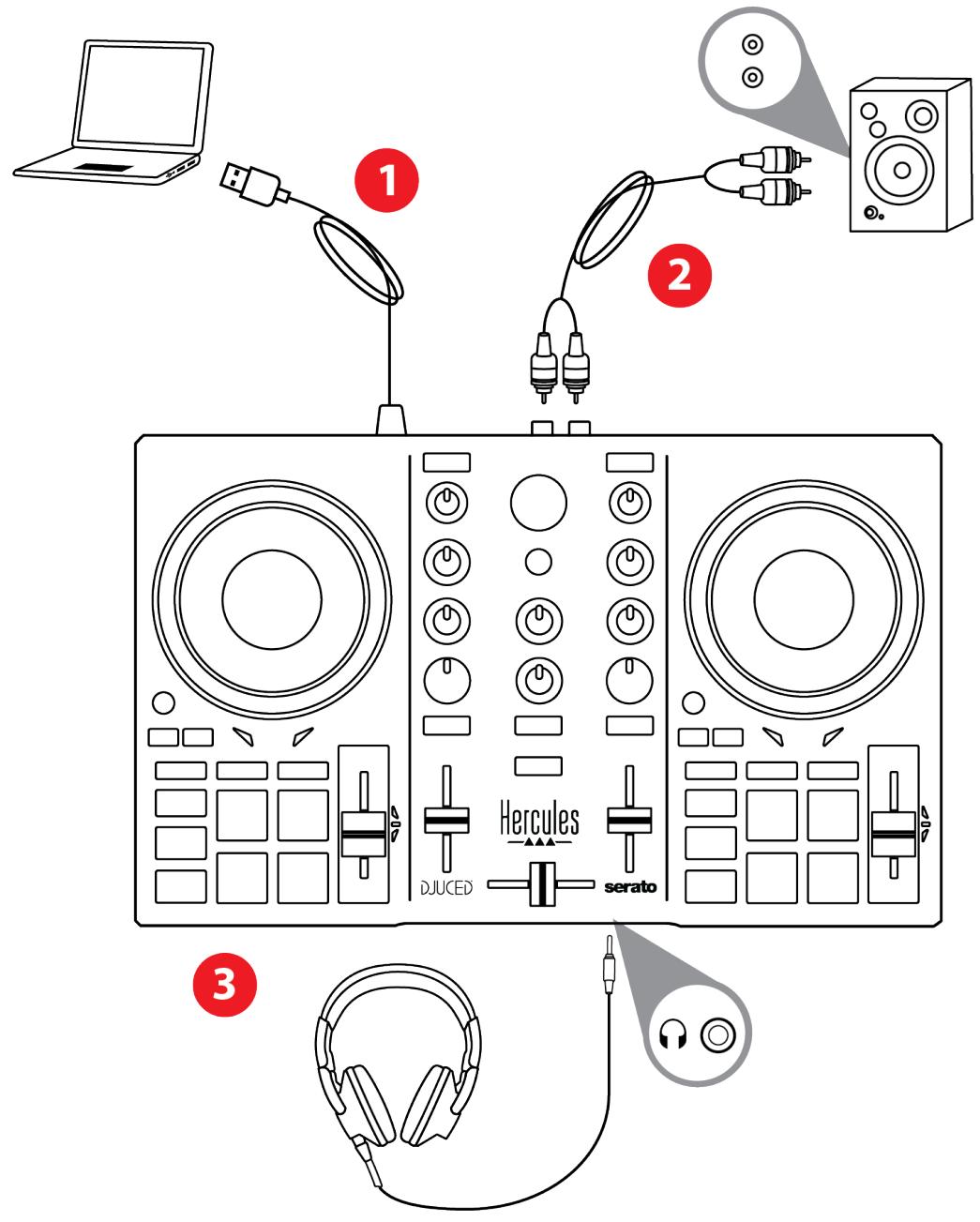

Anschlüsse

1. Schließen Sie den DJControl Inpulse 200 MK2-Controller mit dem USB-Kabel an ihren Computer an.

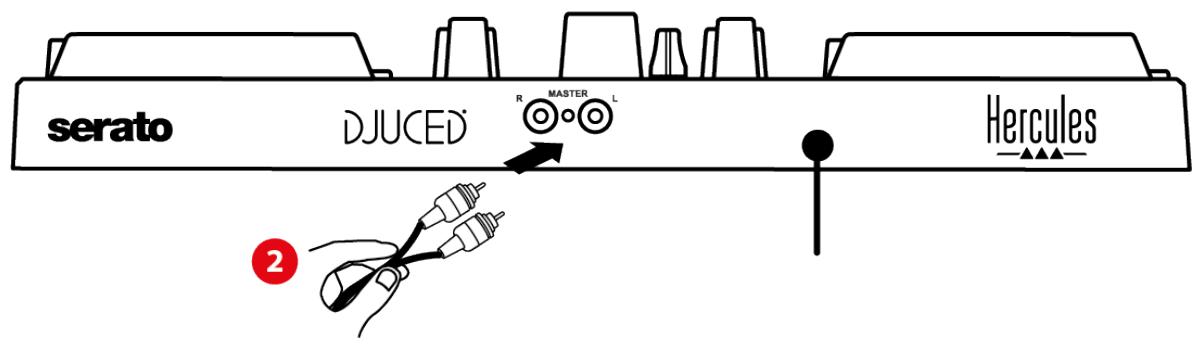

2. Verbinden Sie die Eingänge Ihrer Aktivlautsprecher mit den Laufsprecherausgängen des DJControl Inpulse 200 MK2 (2 RCA).

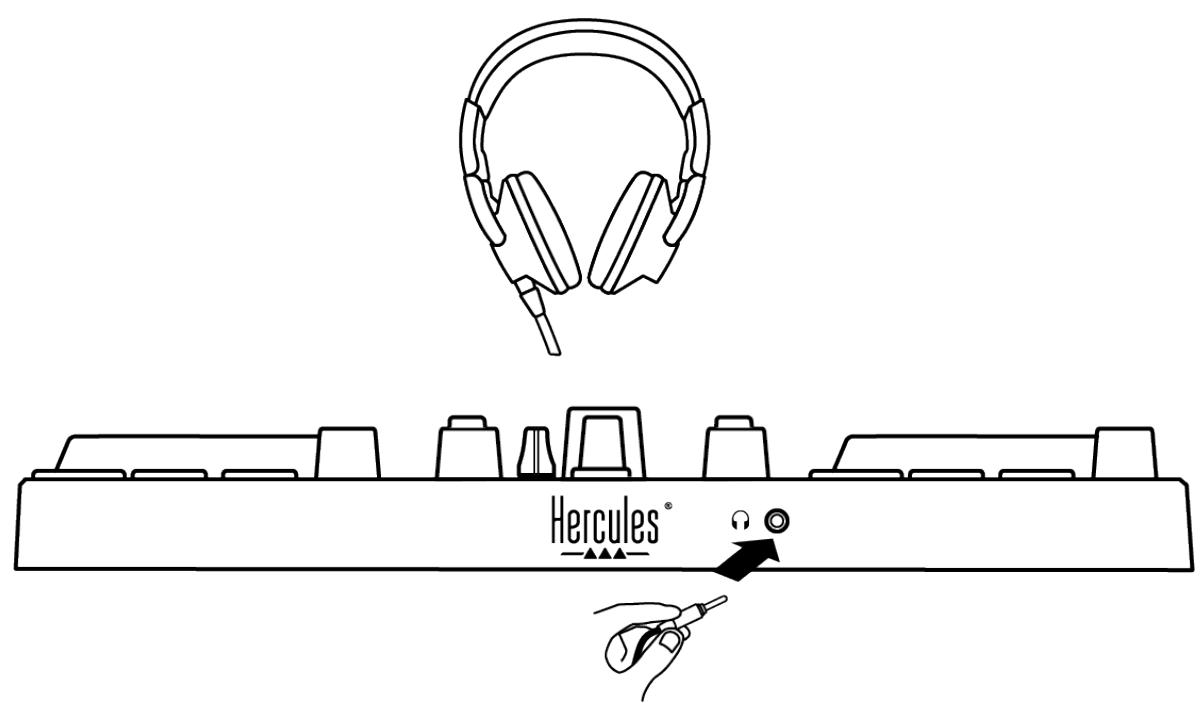

3. Schließen Sie ihren Kopfhörer an den 3,5-mm-Stereo-Miniklinkenanschluss an der Vorderseite des DJControl Inpulse 200 MK2 an.

Jedes Mal, wenn Sie das Gerät an ihren Computer anschließen, wird eine LED-Beleuchtungssequenz, der sogenannte Vegas Mode, gestartet. Der Vegas Modeläuft in vier Phasen ab und bringt so alle LEDs zum Leuchten und zeigt verschiedene mögliche Farben für den mehrfarbig beleuchteten Energiering an.

Herunterladen der Software

DJUCED®

1.itte besuchen Sie:

https://www.djuced.com/hercules (in Englisch).

1. Downloaden und installieren Sie DJUCED®.
   3.itte besuchen Sie:

1. Laden Sie das Treiberpaket für das Betriebssystem Ihres Computers herunter und installmenten Sie es.

Unter Windows® müssen Sie die Treiber installmenten, um den DJControl Inpulse 200 MK2 im ASIO-Modus verwenden zu können, der im Vergleich zum WASAPI-Modus eine geringere Latenz aufweist und generell stabiler ist.

Mit den Treibern konnen Sie auch ihren DJControl Impulse 200 MK2 testen und die Firmware-Version sowohl unter Windows® als auch unter macOS® überprüfen.

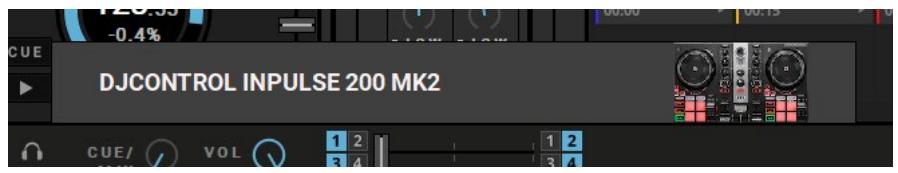

1. Starten Sie die DJUCED®-Software. Es erscheint ein Fenster, das anzeigt, dass Ihr Produkt erfolgreich erkannt wurde und einsatzbereit ist.

Wenn Sie die Software zum ersten Mal starten, zeigt Ihnen DJUCED®, wie Sie ihre Kopfhörer und Aktivlautsprecher anschließen (oder die im Computereingebauten Laufsprecher verwenden können, wenn Sie keine externen Aktivlautsprecher haben). Folgen Sie den Informationen auf dem Bildschirm Schritt für Schritt, bevor Sie fortfahren.

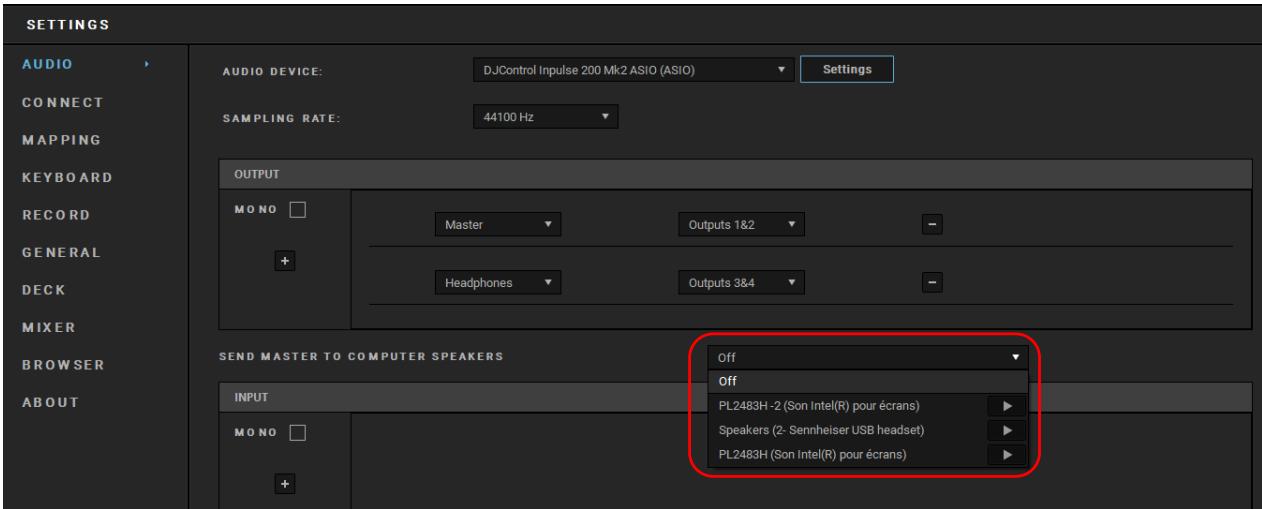

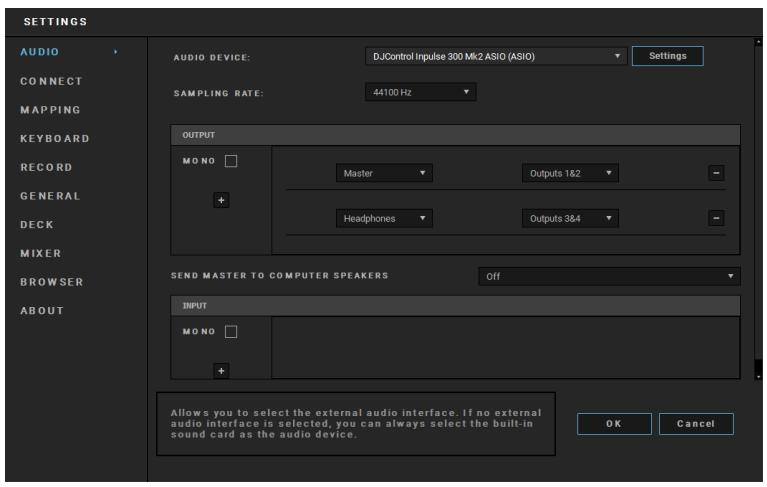

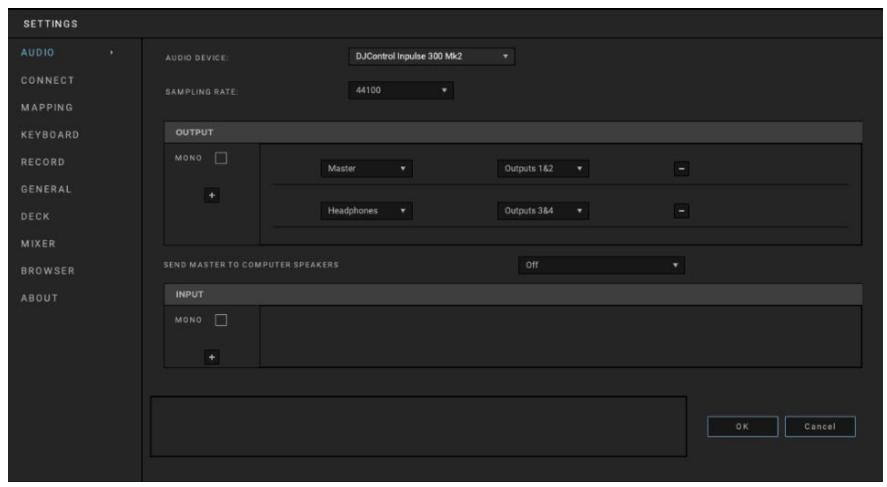

Audio-Einstellungen:

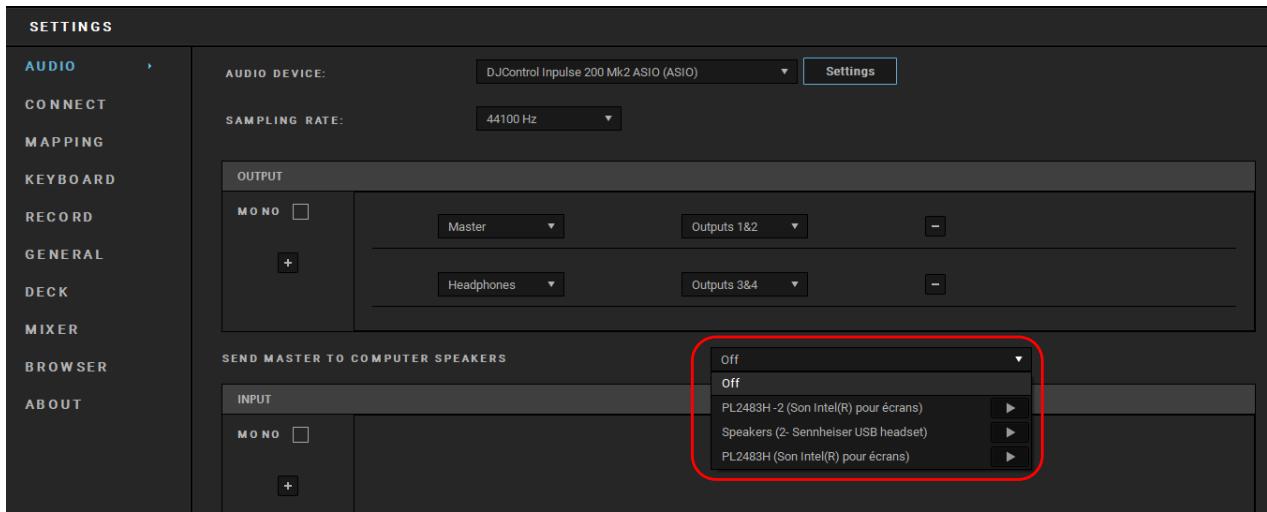

Um die Einstellungen der Soundkarte in DJUCED® zuändern, klichen Sie auf das Zahnradsymbol Ⓞ oben rechts im Bildschirm. Das Menu Settings (Einstellungen) wird angezeigt.

Wahlen Sie die Registerkarte Audio (Audio), um die Soundkarte auszuwahlen und die Ausgabe für Kopfhörer und Laatsprecher zuzuweisen.

Die Standardeinstellung für Windows® ist wie folgt:

• Audio device (Audiogerät): DJControl Inpulse 200 MK2 ASIO (ASIO)

• Output (Output):

○ Master: Outputs 1&2
○ Headphones: Outputs 3&4

Die Standardeinstellung für macOS® ist wie folgt:

• Audio device (Audiogerät): DJControl Inpulse 200 MK2
• Output (Output):

○ Master: Outputs 1&2
○ Headphones: Outputs 3&4

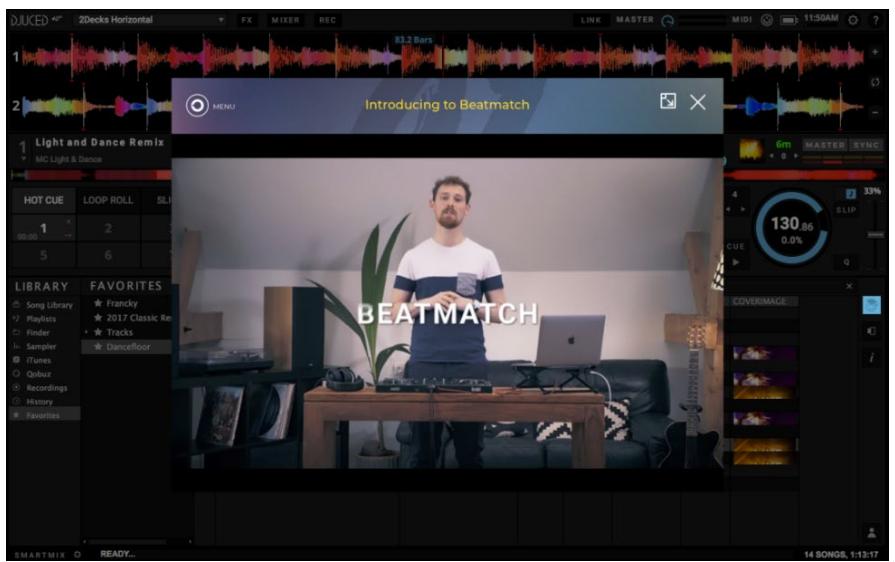

Folgen Sie den in DJUCED® integrierten Tutorials der Hercules DJ Academy, auf die Sie durch Anklickendes Symbols zugreifen können.

Die Tutorials sind auch hier, auf dem DJUCED® YouTube Kanal, verfügbar.

Serato DJ Lite

1.itte besuchen Sie:

https://serato.com/dj/lite/downloads (in Englisch).

1. Downloaden und installieren Sie Serato DJ Lite.
   3.itte besuchen Sie:

1. Laden Sie das Treiberpaket für das Betriebssystem Ihres Computers herunter und installieren Sie es.

Unter Windows® ⇒ Sie die Treiber installieren, um den DJControl Inpulse 200 MK2 im ASIO-Modus verwenden zu können, der im Vergleich zum WASAPI-Modus eine geringere Latenz aufweist und generell stabiler ist.

Mit den Treibern konnen Sie auch ihren DJControl Impulse 200 MK2 testen und die Firmware-Version sowohl unter Windows® als auch unter macOS® überprüfen.

Zum Lieferumfang des Hercules DJControl Inpulse 200 MK2 besteht eine Lizenz für Serato DJ Lite, aber keine Lizenz für Serato DJ Pro. Wenn Sie Serato DJ Pro anstelle von Serato DJ Lite installieren, wird Serato DJ Pro mit ihrem DJControl Inpulse 200 MK2 für die Dauer einer Testphase Funktionieren. Wenn Sie Serato DJ Pro nach Ablauf diesen Testzeitraums weiterhin verwenden möchten, müssen Sie eine Lizenz für Serato DJ Pro erwerben.

5. Den eigenen Mix lebendiger machen

Es gibt verschiedene möglichkeiten, einen Mix zu beleben.

Modi und Pads

Die Pads

Die Pads 1 bis 4 führen die Aktionen aus, die dem aktuell aktivierten Modus entsprechen.

Die auf den Pads aktivierten Modi sind die folgenden:

Modi	DJUCED® / Serato DJ Lite / Serato DJ Pro**
1	Hot Cue
2	Stems
3	FX
4	Sampler

**Lizenz für Serato DJ Pro nicht im Lieferumfang.

Hot Cue-Modus

Ein Hot Cue-Punkt ist eine Markierung (wie ein Lesezeichen), die Sie in einem Track setzen können, um diese Stelle im Track weniger wiederzufinden und danach(sofort zu ihr zurückzukehren.

Pro Track konnen vier Hot Cue-Punkte gesetzt werden.

1. Um den Hot Cue-Modus aufzurufen, drücken Sie HOT CUE. Das Licht der HOT CUE-Taste leuchtet weiter.
2. Um einen Hot Cue-Punkt zu setzen, drücken Sie ein Pad.
3. Um den Track von einem Hot Cue-Punkt aus abzuspielen, drücken Sie das entsprechende Pad.
4. Um einen Hot Cue-Punkt zu entfernen, drücken Sie SHIFT und das Pad gleichzeitig.

Stems-Modus

Im Stems-Modus können Sie eine Spur in vier verschiedene Teile (Gesang und Instrumente) aufteilen, die "Stems" genannot werden.

1. Um den Stems-Modus aufzurufen, drücken Sie STEMS. Das Licht der STEMS-Taste leuchtet weiter.
2. Die Pads 1 bis 4 sind jeweils mit einem Stem verbunden. Um die Wiedergabe eines Stem zu beenden, drücken Sie das entsprechende Pad. Das Licht des Pads Goes aus.
3. Um die Wiedergabe des Stem fortzusetzen, drücken Sie das entsprechende Pad. Das Pad leuchtet auf.

Stems:

Deck 1 / Deck 2	Stem
Pad 1	Vocals
Pad 2	Melodie
Pad 3	Bass
Pad 4	Schlagzeug

FX-Modus

Im FX-Modus können Sie die Effekte auf den Pads steuern. Ein Effekt ist manchmal ein Filter oder eine Kombination von Filter, die auf einen Track angewendet werden, um seinen Klang zu verändern (Echo, Reverb...).

In DJUCED® steuern die Pads die Effekte des Effekt-Bereichs.

Um den Effekt-Bereich anzuzeigen, klichen Sie auf FX.

In Serato DJ Lite und Serato DJ Pro steuern die Pads vier Effekte, die nicht verändert werden können. Diese Effekte sind nicht in den Serato DJ-Effekt-Bereichen, und darauf sehen Sie die Aktion der Pads in der Software nicht.

1. Um den FX-Modus aufzurufen, drücken Sie gleichzeitig SHIFT und HOT CUE. Die Taste HOT CUE blinkt.

2. Um eine Aktion auszuführen, drücken Sie ein Pad.

Mögliche Aktionen:

Deck 1 / Deck 2	DJUCED®	Serato DJ Lite
Pad 1	Effekt 1 des Bereichs	Echo
Pad 2	Effekt 2 des Bereichs	Flanger
Pad 3	Effekt 3 des Bereichs	Reverb
Pad 4	Blendet den Effekt-Bereich ein/aus	Repeater

Sampler-Modus

Ein Sample ist ein kurzer Sound, der über den gerade abgespielten Track gespielt wird. Er kann entweder einmalig oder in Wiederholungen abgespielt werden.

In DJUCED® können Sie mit den Pads 1 bis 4 die vier Samples in der ersten Zeile des Multilayer-Samplers absichern.

Um den Multilayer-Sampler anzuzeigen, wahlen Sie 2Decks Horizontal + 2 Samplers im ↓Downtown-Menü im oberen linken Teil des Bildschirms in DJUCED®.

In Serato DJ Lite können Sie mit den Pads 1 bis 4 ein Sample abspielen.

Um das Sample-Feld anzuzeigen, klichen Sie auf in Serato DJ Lite.

1. Um den Sampler-Modus aufzurufen, drücken Sie SHIFT und STEMS gleichzeitig. Das Licht der STEMS-Taste leuchtet.
2. Um ein Sample abzuspielen, drücken Sie ein Pad.
3. Um die Wiedergabe eines Samples zu beenden, drücken Sie SHIFT und das entsprechende Pad gleichzeitig.

Scratchen

Beim Scratchen wird durch Drehen des Jogwheels ein Gerauscheffekt aus einem Track erzeugt.

1. Um die Scratch-Funktion zu aktivieren, drücken Sie gleichzeitig SHIFT und LOOP.

Um sicherzustellen, dass die Scratch-Funktion (Vinyl-Modus) aktiviert ist, drücken Sie SHIFT. Die LOOP-Taste leuchtet auf.

1. Legen Sie ihren Zeigefinger auf die Oberseite des Jogwheels und machen Sie kurze, schnelle Bewegungen nach rechts und nach links.

Sie können diesen Scratch mehrfach wiederholen, um einen Rhythmus zu erzeugen.

Filter

Durch die Veränderung des Filters des Tracks konnen Sie bestimmte Frenzen absenken.

• Zum Absenken der hohen Frenzen (Tiefpassfilter oder High-Cut-Filter): Drehen Sie den Filterregler (FILTER) nach links.
• Zum Absenken der tatsäch Frenzen (auch Hochpassfilter oder Low-Cut-Filter genannt): Drehen Sie den Filterregler (FILTER) nach rechts.

6. Mehrkanal-Soundkarte

Das Produkt verfügt über eine integrierte Mehrkanal-Soundkarte, die es ermöglich, den Mix auf den Laufsprechem für das Publikum abzuspielen (Master-Ausgang für Laufsprecher) und den{nachsten Track, der gerade vorbereitet wird, über die Kopfhörer abzuhoren (Kopfhörerausgang).

Master-Ausgang für Lautsprecher (Ausgang 1-2)

Ohre Aktivlautsprecher sollen an den Master-Ausgang für Laufsprecher auf der Rückseite Ihr Gesellschaftsmanagement werden.

Kopfhörerausgang (Ausgang 3-4)

Schließen Sie ihren Kopfhörer an den Kopfhörerausgang

auf der Vorderseite des Geräts an.

Standardmäßig ist der Kopfhörerausgang bei jedem Anschließlich des Geräts dem Ausgang 3-4 zugewiesen, sodass es mit jeder auf dem Markt erhältlichen DJ-Software zusammenarbeiten kann - insbesondere mit DJUCED® und Serato DJ Lite.

Wenn Sie jedoch den Kopfhörerausgang Ihres Produkts verwenden möchten, um Musik auf ihrem Computer zu horen, z. B. mit iTunes, müssen Sie den Ausgang 1-2 zum Kopfhörerausgang leiten. Drücken Sie dazu die MASTER-Taste.

7. Kompatibilität

USB Audio / USB MIDI

Dieses Produkt ist Plug & Play-fähig und kann ohne Treiber auf jedem PC oder Mac betrieben werden, da es den USB Audio- und USB MIDI-Standards entspricht.

ASIO und Windows®-Kontrollpanel

Um den DJControl Inpulse 200 MK2 Controller mit Serato DJ Lite zu verwenden, müssen Sie die ASIO-Treiber installieren. Die ASIO-Treiber sind hier erhältlich: https://support.hercules.com/product/djcontrolinputse200mk2/.

Wenn Sie DJUCED® verwenden, können Sie auch die ASIO-Treiber herunterlagen, um die Vorteile der geringeren Latenz auf Ihrum PC zu nutzen.

Die ASIO-Treiber umfassen auch ein Kontrollpanel, dass in der Taskleiste des PCs oder im Verzeichnis C:\Program Files\DJHERCULESMIX\Audio\DJ Console Series\ zu finden ist. Mit thisem Kontrollpanel konnen Sie die ASIO-Puffergroße und damit die Latenzzeit einstellen.

Zur Anpassung der ASIO-Einstellungen:

• Setzen Sie die ASIO-Puffergroße auf 4 oder 8 ms.
• Starten Sie ihre Software (z. B. DJUCED®) und wahlen Sie den DJControl Inpulse 200 Mk2 ASIO-Treiber:

Sobald die Software den ASIO-Treiber verwendet, können die ASIO-Einstellungen nicht mehr über das Kontrollpanel geändert werden. Dies ist vollig normal und weist darauf auf hin, dass der ASIO-Treiber verwendent wird.

Achten Sie bei der Verwendung ihrer Software auf Artefakte, Audiostörungen (Klick- und Knackgeräuche) und Latenzprobleme: Sollte eines dieser Probleme auftreten, müssen Sie die Puffergroßen entsprechend anpassen.

Schreiben Sie ihre Software und passen Sie den ASIO-Puffer nach und nach um jeweils einen Wert an:

• Verringern Sie die Puffergroße, um die Latenz zu verringern.
• Erhöhen Sie die Puffergroße, wenn Sie Störungen oder Artefakte im Ton feststellen.

Sie müssen diesen Vorgang wiederholen, bis Sie die optimale Puffergroße für Ihr System gefunden haben.

Die Treiber sind hier erhältlich:

Aktualisierung der Firmware

Ihr Produkt verfügt über einen automatischen Firmware-Update-Modus. Dazu müssen Sie die Hercules-Treiberinstallieren und den Anweisungen auf dem Bildschirmfolgen. Die Aktualisierung der Firmware erfolgt dann automatisch.

Die Treiber sind hier erhältlich:

Das Kontrollpanel ermöglich Ihnen auch den Zugriff auf diese Informationen und zeigt die auf ihrem Computer installierten Treiberversionen in dem Tab ABOUT (ÜBER) an. Halten Sie diese Informationen bereit, falls Sie den technischen Support von Hercules kontaktieren,müssen.

8. Demo-Modus

Dieser Modus steht zur Verfügung, wenn Sie Ihr Produkt an ein USB-Netzteil anschließen, und wird vor allem in den Verkaufsräumen verwendet. In dieser Fall ist das Produkt nicht betriebsbereit, sondern befindet sich im Demo-Modus: Eine Demo-Sequenz, die die verschiedene Lichter des Controllers aufleuchten{lsst, wiederholt sich ständig.

9. FAQs

1. Aus meinem Kopfhörer kommt kein Ton.

Überprüfen Sie, ob Sie ihren Kopfhörer an der Vorderseite des Produkts angeschlossen haben, daß Ihr Produkt mit einer Mehrkanal-Soundkarte ausgestattet ist, die für die Arbeit mit DJUCED® und Serato DJ Lite vorkonfiguriert ist.

Standardmäßig sind die beiden Monitoring-Tasten aktiviert, wenn die Software zum ersten Mal gestartet wird. Sie können dann eines der beiden Decks auswahlen, das Sie über ihre Kopfhörer anhören möchten, oder die MASTER-Taste verwenden, um die Ergebnisse Ihr Mixes anzuhären.

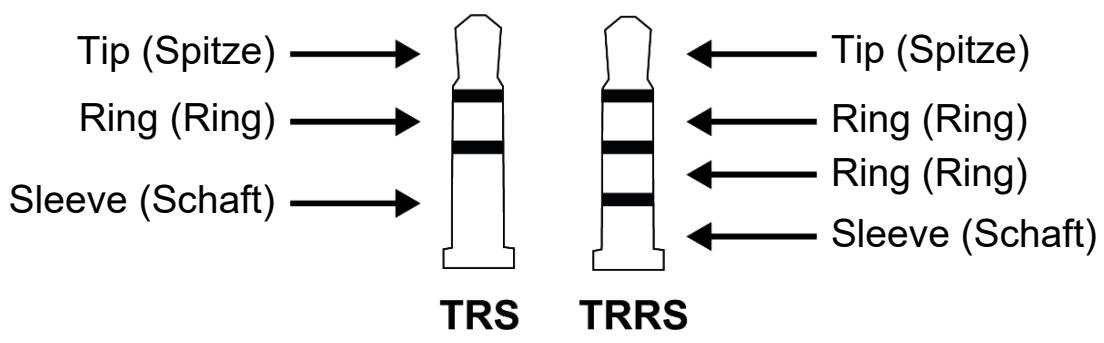

2. Der Ton auf meinem Kopfhörer ist verzerrt.

Stellen Sie sicher, dass Ihr Kopfhörer über einen TRS-Stecker (Standard-Kopfhörer) und nicht über einen TRRS-Stecker (Kopfhörer + Mikrofon) verfügt.

TRRS-Stecker sind nicht kompatibel mit dem DJControl Inpulse 200 MK2 Controller.

3. Aus denen Lautsprechern kommt kein Ton.

Stellen Sie sicher, dass Sie ihre Laufsprecher an die RCA-Anschlüsse auf der Rückseite des Produkts angeschlossen haben, da Ihr Produkt mit einer Mehrkanal-Soundkarte ausgestattet ist, die für die Arbeit mit DJUCED® und Serato DJ Lite vorkonfiguriert ist.

Um zu testen (ohne Verwendung von DJ-Software), ob die Audioschnittstelle des DJControl Inpulse 200 MK2 Controllers auch wirklich Töne produziert, können Sie das Kontrollpanel des DJ-Controllers aufrufen. Klichen Sie auf die Registerkarte ABOUT (ÜBER) und klichen Sie dann auf das Laufsprechersymbol. Das Symbol wird grün, wenn Ton wiedergegeben wird.

4. Aus den Lautsprechern meines Laptops kommt kein Ton.

Ihr Produkt ist mit einer vorkonfigurierten MehrkanalSoundkarte ausgestattet. Um die in Ihr Laptop eingebauten Lautsprecher zu verwenden, müssen Sie Folgendes tun:

• Öffnen Sie in DJUCED® die Einstellungen und markieren Sie die Option SEND MASTER TO COMPUTER SPEAKERS (MASTERSIGNAL AN DIE COMPUTER-LAUTSPRECHER SENDEN).

• Gehen Sie in Serato DJ Lite zu den Einstellungen, öffnen Sie den Tab Audio (Audio) und markieren Sie die Option Use Laptop Speakers (Laptop-Lautsprecher verwenden).

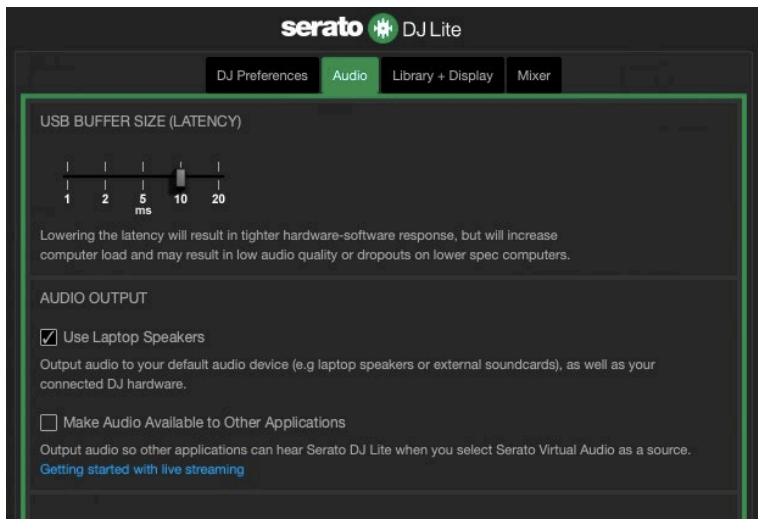

5. Aus meinem Kopfhörer oder den Laufsprechern meines Laptops kommt kein Ton.

Standardmäßig wird der Ton über den MasterAusgang für Lautsprecher und den Kopfhörerausgang ausgegeben. Es ist okay normal, dass kein Ton aus Ihr Laptop kommt.

Um die im Laptop eingebauten Laufsprecher zu verwenden, müssen Sie Folgendes tun:

• Öffnen Sie in DJUCED® die Einstellungen und markieren Sie die Option SEND MASTER TO COMPUTER SPEAKERS (MASTERSIGNAL AN DIE COMPUTER-LAUTSPRECHER SENDEN). Sie müssen ihren Kopfhörer an den DJControl Inpulse 200 MK2 Controller anschließen.

• Gehen Sie ab Audio (Audio) und markieren Sie die Optionin Serato DJ Lite zu den Einstellungen, öffnen Sie den T Use Laptop Speakers (Laptop-Lautsprecher verwenden). Sie müssen ihren Kopfhörer an den DJControl Inpulse 200 MK2 Controller anschließen.

Um zu testen (ohne Verwendung von DJ-Software), ob die Audioschnittstelle des DJControl Inpulse 200 MK2 Controllers auch wirklich Tõne produziert, können Sie das Kontrollpanel des DJ-Controllers aufrufen. Klichen Sie auf den Tab ABOUT (ÜBER) und klichen Sie dann auf das Laufsprechersymbol. Das Symbol wird grün, wenn Ton wiedergegeben wird.

1. Ich kann meine Multimedia-Lautsprecher nicht an denen DJControl Inpulse 200 MK2 anschließen.

Wenn sich die Anschlüsse ihrer Laufsprecher von den Anschlüsen am DJControl Inpulse 200 MK2 unterscheiden, können Sie einen Doppel-RCA-auf-3,5-mm-Miniklinken-Adapter (nicht im Lieferumfang enthalten) oder ein anderes, ihren Laufsprechern entsprechendes Adapterformat verwenden.

Sie können ihre Laufsprecher auch an den Kopfhörerausgang anschließen und Ausgang 1-2 durch Drücken der MASTER-Taste an Ausgang 3-4 leiten.

1. Ist der DJControl Inpulse 200 MK2 Controller mit einem iPad oder iPhone kompatibel?

Nein, der DJControl Inpulse 200 MK2 Controller ist nicht mit einem iPad oder iPhone kompatibel. Er Funktioniert nur mit einem PC oder Mac.

Hercules

TECHNISCHER SUPPORT

https://support.hercules.com

Marken

Intel® und Intel Core™ sind Marken oder eingetragene Marken der Intel Corporation.

Microsoft® Windows® 10/11 ist eine eingetragene Marke oder Marke der Microsoft Corporation in den USA und/oder in anderen Ländern.

Mac® und macOS® sind in den USA und anderen Ländern eingetragene Marken von Apple Inc.

Serato, Serato DJ Lite und Serato DJ Pro sind eingetragene Marken von Serato Audio Research Limited.

Die Marke DJUCED® und die grafischen Elemente von DJUCED® sind das Eigentum der Guillemot Corporation.

ASIO ist eine Marke der Steinberg Media Technologies GmbH.

Alle anderen Marken und Markennamen werden in thisem Dokument anerkannt und sind Eigentum der jeweiligen Inhaber. Abbildungen sind nicht verbindlich. Inhalt, Design und Spezifikationen in thisem Dokument können ohne vorherige Ankündigung geändert werden und konnen von Land zu Land variieren.

Copyright

Kein Teil theses Handbuchs darf ohne die ausdrückliche schriftliche Genehmigung der Guillemot Corporation S.A. verwielfältigt, zusammengefasst, übertragen, transkribiert, in einem Abfragesystem gespeichert oder in eine andere Sprache oder Computersprache übersetzt werden. Dies gilt für jeder Form und jeder Mittel, egal ob elektronisch, Mechanisch, magnetisch, manuell, durch Fotokopie, Aufzeichnung oder auf andere Weise.

DJUCED® und Serato DJ Lite

Endbenutzer-Lizenzvereinbarung

Bittelesen Sie die Lizenzvereinbarung, die während der Installation von DJUCED® und Serato DJ Lite angezeigt wird, sorgfältig durch.

DJCONTROL INPUT 200 MK2

Handleiding

INHOUDSOPGAVE

1. INHOUD VAN DE VERPAKKING 5
2. TECHNISCHE SPECIFICATIONS 6
3. FUNCTIONS 7

7. COMPATIBILITEIT 46

USB Audio / USB MIDI 46

ASIO- en Windows® -bedieningspaneel ...... 46

Firmware-update 49

8. DEMO-MODUS 50

9. FAQs 51

DJCONTROL INPUT 200 MK2

TECHNISCHE ONDERSTEUNING

https://support.hercules.com

Handelsmerken

SHIFT: Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe, Kunststoffe

○DJUCED®here: Deutsche mit Ausstehung (Master Sync) Deutsche aufgrund sich.
Serato DJ Lite 썸서: 텔요어로 펋기화를

CUE: 트RONe Cue 元在連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連連连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连连

ASIO ‘Windows®’ Kunststoff Flüssel
