BEDIENUNGSANLEITUNG GD60LM46HP - GD60LM46SPK4 - GD60LM51SPK4 GREENWORKS
Deutsch (Übersetzung der originalen Anleitungen)

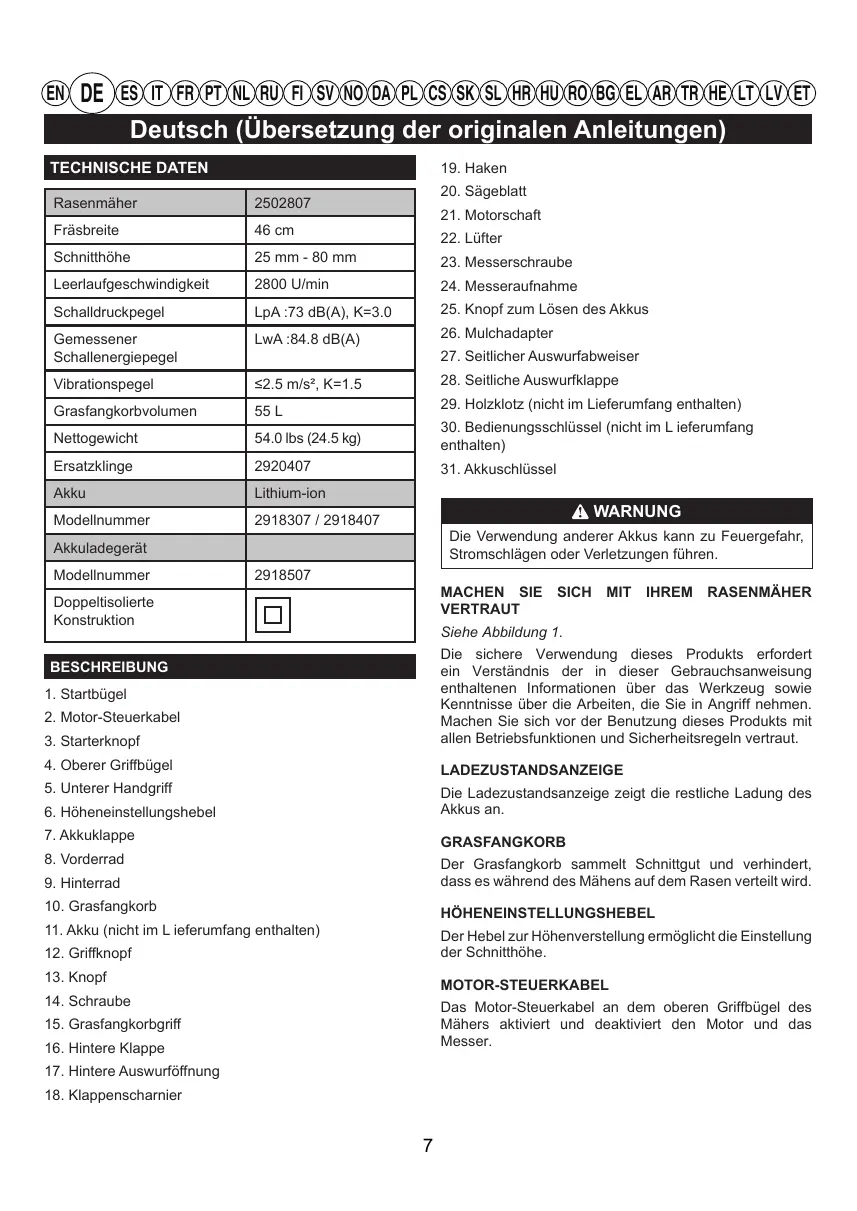

TECHNISCHE DATEN
| Rasenmäher | 2502807 |
| Fräsbreite | 46 cm |
| Schnitthöhe | 25 mm - 80 mm |
| Leerlaufgeschwindigkeit | 2800 U/min |
| Schalldruckpegel | LpA :73 dB(A), K=3.0 |
| Gemessener Schallenergiepegel | LwA :84.8 dB(A) |
| Vibrationspegel | ≤2.5 m/s², K=1.5 |
| Grasfangkorbvolumen | 55 L |
| Nettogewicht | 54.0 lbs (24.5 kg) |
| Ersatzklinge | 2920407 |
| Akku | Lithium-ion |
| Modellnummer | 2918307 / 2918407 |
| Akkuladegerät | |
| Modellnummer | 2918507 |
| Doppeltisolierte Konstruktion |
BESCHREIBUNG
- Startbübergel
- Motor-Steuerkabel
- Starterknopf
- Oberer Griffbugel
- Unterer Handgriff
- Hoheneinstellungenshebel
- Akkuklappe
- Vorderrad
- Hinterrad
- Grasfangkorb
- Akku (nicht im Lieferumfang enthalten)
- Griffknopf
- Knopf
- Schraube
- Grasfangkorbgriff
- Hintere Klappe
- Hintere Auswurföffnung
-
Klappenscharnier
-
Haken
- Sageblatt
- Motorschaft
- Lüfter
- Messerschraube
- Messeraufnahme
- Knopf zum Lösen des Akkus
- Mulchadapter
- Seitlicher Auswurfabweiser
- Seitliche Auswurfklappe
- Holzklotz (nicht im Lieferumfang enthalten)
- Bedienungsschlüssel (nicht im Lieferumfang enthalten)
- Akkuschlüssel
WARNING
Die Verwendung anderer Akkus kann zu Feuergefahr, Stromschlagen oder Verletzungen führen.
MACHEN SIE SICH MIT IHREM RASENMÄHER VERTRAUT
Siehe Abbildung 1.
Die sichere Verwendung these Products erfordert ein Verständnis der in dieser Gebrauchsanweisung enthaltenen Informationen über das Werkzeug sowie Kennnisse über die Arbeiten, die Sie in Angriff nehmen. Machen Sie sich vor der Benutzung these Products mit allen Betriebsfunktionen und Sicherheitsregeln vertraut.
LADEZUSTANDSANZEIGE
Die Ladezustandsanzeige zeigt die restliche Ladung des Akkus an.
GRASFANGKORB
Der Grasfangkorb sammelt Schnittgut und verhindert, dass es während des Mahens auf dem Rasen verteil wird.
HOHENEINSTELLUNGSSHEBEL
Der Hebel zur Höhenverstellung erhöht die Einstellung der Schnitthöhe.
MOTOR-STEUERKABEL
Das Motor-Steuerkabel an dem oberen Grifflügel des Mahers aktiviert und deaktiviert den Motor und das Messer.
Deutsch (Übersetzung der originalen Anleitungen)
SCHALTSCHLUSSEL
Der Schaltschluss muss eingesteckt sein, bevor der Rasenmacher gestartet werden kann.
MULCHADAPTER
Ihr Maher ist mit einem Mulchadapter ausgestattet der die hintere Auswurföffnung abdeckt, wodurch das Messer das Schnittgut immer wieder schneidet und feineres Schnittgut produziert.
SEITlicher AUSWURFABWEISER
Benutzen Sie den seitlichen Auswurfabweiser an Ihrm Maher, wenn das Gras zu hoch zum Mulchen ist oder der Auswurf an der Seite bevorzugt ist. Das Schnittgut das entstehen, wenn der seitliche Auswurfabweiser benutzt wird, ist merklich großer als das mit dem Mulchadapter und der seitlichen Mulcherplatte entwickelte.
SEITLiche AUSWURFKLAPPE
Ihr Maher ist mit eine Klappe ausgestattet die die seitliche Auswurföffnung abdeckt, wodurch das Messer das Gras immer wieder schneidet und feineres Schnittgut produziert falls der Mulchodapter montiert ist, oder sonst das Schnittgut in den Grasfangkorb befindert.
MONTAGE
AUSPACKEN
Dieses Produkt muss vor der ersten Benutzung zusammengebaut werden.
Entfernen Sie vorsichtig das Produkt und alles Zubehör aus dem Karton. Prufen Sie, ob alle Gegenstände, die in der Packlste aufgeführst sind, vorhanden sind.
WARNING
Verwenden Sie diesen Produkt nicht, falls auf der Packlste aufgeführte Teile bereits an Ihr Produkt montiert sind, wenn Sie es auspacken. Die Teile auf dieser Seite wurden nicht durch den Hersteller am Produkt vormontiert und müssen vom Kunden montiert werden. Die Verwendung eines Produkts, das nicht ordnungsgemäß montiert wurde, kann zu schweren Verletzungen führen.
- Untersuchen Sie das Produkt sorgfältig und vergewissem Sie sich, dass während des Transports keine Beschädigungen aufgetretten sind.
Entsorgen Sie nicht die Verpackung, bis Sie das Produkt sorgfältig inpiziert und zu ihrer Zufriedenheit benutzt haben.
Sollten Teile beschädigt sein oder fehlen, wenden Sie sichitte an den Greenworks tools-Kundendienst.
PACKLISTE
Rasenmacher
Akkuschlüssel
Grasfangkorb
Mulchapter
Seitlicher auswurfabweiser
Bedienungsanleitung
Knöpfe
Schrauben
WARNING
Falls Teile fehlen oder beschädigt sind solte das Gerät nicht in Betrieb genommen werden bevör alles korrekt ersetzt wurde. Die Verwendung eines Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen.
WARNING
Versuchen Sie nicht,这点 Gerät zu verändern oder Zubehör zu erstellen, das für这点 Gerät nicht empfohlen ist. Sollen Sie während Wartungsarbeiten andere nicht geeignete Teile benutzen, so konnten dies schwere Personen- und Sachschäden mit sich bringen.
WARNING
Steen Sie den Sicherheits Schlüssel nicht ein, bis der Zusammenbau abgeschlossen ist und Sie zum Mühen bereit sind. Nichtbechtung kann zu einem unbeabsichtigten Einsatzen und möglicherweise schweren Verletzungen führen.
WARNING
Entfernen Sie beim Anschlieben von Teilen immer das Akkupack aus dem Produkt um ein versehentliches Einsatz, das schwere Personenschäden verursachten können, zu vermeiden.
WARNING
Betreiben Sie den Maher niemals ohne montierte und Funktionierende Schutzvorrichtungen Bedieren Sie die Rasenmaher nicht wenn irgendwelcher Sachschaden an den Sicherheitsmernkmalen der Maschine entstanden ist. Sollen sie diese warning nicht berücksichtigten, kann diese schwere Personenschaden hervorrufen.
Deutsch (Übersetzung der originalen Anleitungen)
AUFKLAPPEN UND EINSTELLLEN DES UTEREN GRIFFS
Siehe Abbildung 2.
- Ziehen und drehen Sie die Grifknapfe 90^ auf beiden Seiten, um die unteren Griffe auf beiden Seiten zu halten.
Bewegen Sie die unteren Griffe in die Betriebsposition. Sie konnen den Griff auf eine bequeme Position haben oder senken. Sie konnen aus 3 Positionen (3= auswahlen. Lassen Sie die Griffknöpfes los, um den unteren Griff zu verriegeln.
HINWEIS: Stellen Sie für die richtige Montage sicher, dass beiden Seiten sich in der gleichen Position befinden.
Richten Sie die Befestigungslöcher des oberen und unteren GrIFS aus. Stecken Sie die Schlossschauben durch undziehen sie mit den Knopfen fest. Wiederholen Sie den Vorgang auf der anderen Seite.
MONTAGE DES GRASFANGKORBES
Siehe Abbildung 4.
Öffnen Sie die Hecktüre zum Entleeren.
Heben Sie den GrASFanger am Griff hoch und setzen inn unter die hintere Auswurfklappe, so dass die Haken des GrASFangers auf der Stange der Klappe sitzen.
- Lassen Sie die hintere Auswurfklappe los. Bei richtiger Montage reichen die Haken des Grasfängers durch die Öffnungen der hinteren Auswurfklappe.
MONTAGE DES MULCHADAPTERS
Siehe Abbildung 5.
Heben Sie dieindhere Auswurfklappe an und halten sie hoch.
Greifen Sie den Mulchapter am Handgriff und setzen him wie gezeigt in einem kleinen Winkel ein.
Schieben Sie den Mulchadapter fest an seinen Platz.
Lassen Sie die bereits Auswurfklappe herunter.
MONTAGE DES SEITLICHEN AUSWURFABWEISERS
Siehe Abbildung 6.
HINWEIS: Montieren Sie nicht den Grasfangkorb, wenn Sie den seitlichen Auswurfabweiser benutzen. Der Mulchadapter solte montiert bleiben.
Heben Sie die seitliche Auswurfklappe an.
Richten Sie die Haken an dem Abweiser mit der Scharnierstange an der Unterseite der Turi aus.
Lassen Sie den Abweiser herunter bis die Haken an
der Scharnierstange der Mulcherklappe einrasten.
Lösen Sie den Abweiser und die damit Auswurfklappe.
EINSTELLEN DER MESSEHRHOHE
Siehe Abbildung 7.
Bei der Verschiffung des Rasenmabers sind die Räder auf eine petite Messerhöhe eingestellt. Bevor Sie den Rassenmaher zum ersten Mal benuten, stellen Sie bitten die Messerhöhe ein, die am besten zu Ihnen passst. Der durchschnittliche Rasen sollen 38 mm bis 51 mm in der kühlen Jahreszeit und zwischen 51 mm bis 70 mm in der warmen Jahreszeit betragen.
Zum Einstellen der Messerhöhe.
Um die Messerhöhe zu erhöhen, betätigen Sie den Höhenregler undziehen Sieihn zum hinteren Teil des Rasenmachers.
Um die Messerhöhe zu reduzieren, betätigten Sie den Höhenregler undziehen Sie him zum vorderen Teil des Rasenmachers.
VERWENDUNG
WARNING
Bleiben Sie stets wachsam, auch nachdem Sie sich mit Ihr Gewerst verbraut gemacht haben. Denken Sie daran, dass eine sekundenlange Unkonzentrierheit genugen kann, um eine schwere Verletzung zu verursachen.
WARNING
Tragen Sie immer einen Augenschutz. Die Missachtung dieser Anweisung kann dazu führen, dass Fremdkörper in ihre Augen sprinten und schwere Augenverletzungen verursachen.
A WARNING
Verwenden Sie nur vom Hersteller empfohlene Komponenten oder Zubehörteile für diese Geät. Die Verwendung von nicht empfohlenen Komponenten oder Zubehörteilen kann zu schweren Verletzungen führen.
- Kippen Sie den Mäher nicht, wenn Sie den Motor starten oder den Motor anschalten, außer der Mäher muss zu Starten gekippt werden. Kippen Sie in thisem Fall das Gerät nicht mehr als notwendig und haben Sie nur die Teile die vom Benutzer entfern sind.
Deutsch (Übersetzung der originalen Anleitungen)
- Starten Sie den Motor nie, wenn Sie vor einem Grasabwurfschacht stehen.
- Halten Sie ihre Höhe oder Fuß nicht in die Höhe von oder unter rotierende Teile. Halten Sie sich immer von der Auswurföffnung fern.
WARNING
Kontrollieren Sie ihren Rasenmaher vor der Benutzung immer auf fehlende oder beschädigte Teile und die Messer auf Beschädigung, ungleiche oder übermäßige Abnutzung. Die Verwendung eines Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen.
Für vollständige Ladeanweisungen setzen Sieitte die Bedienungsstanleitung fur die Akkus und Ladegerate, die im Abschnitt Technische Daten aufgeführrt wird.
EINSETZEN DES AKKUS
Siehe Abbildung 8.
Heben Sie die Akkuabdeckung an und halten sie hoch.
Richten Sie den Akku mit der Akkuhalterung aus.
Vergewisern Sie sich, dass der Entregelungsknopf des Akkus eingerastet ist, und dass der Akku richtig und safer in dem Rasenmaher sitzt, bevor Sie mit der Arbeit beginnen.
- Stecken Sie den Akkuschlüssel ein.
- Wenn die Maschine nicht sofort benutzt werden soll, stecken Sie den Akkuschlüssel nicht ein.
Schließen Sie die Klappe.
ENTNEHMEN DES AKKUS
Siehe Abbildung 8.
Losen sie den startbiegel um das produit anzuhalten.
- Öffnen Sie den Akkufachdeckel, um Zugang zu dem Akkufach zu entwickeln.
Entfernen Sie den Akkuschlüssel.
- Drucken Sie den Entriegelungsknopf des Akkus an dem Rasenmacher. Dadurch wird der Akku etwas aus dem Werkzeug gedrückt.
Entfernen sie den akku aus dem produit.
START/STOPP DES RASENMÄHERS
Siehe Abbildung 9.
Drucken und halten Sie die Auslösesperre.
Ziehen Sie den Gashebel nach oben in Richtung Griff, um den Rasenmacher zu starten und halten die Auslösesperre los.
- Lassen Sie den Auslöser los, um den Rasenmaher auszuschalten.
HINWEIS: Ein hohes Gerausch und Funken konnen auften den während der elektrische Motor langsamer wird. Das ist normal.
TIPS ZUM RASENMÄHEN
Vergewissem Sie sich, dass der Rasen frei von Steinen, Stöcken, Drahten oder anderen Objekten ist die die Messer oder dem Motor des Mahers beschädigten können. Mahen Sie nicht über Grundstücksmarkierungen oder andere Metallposten. Diese Objekte können vom Rasenmaher zum Benutzten gewirbelt werden und schwere Personenschäden entstehen halten.
Schneiden Sie für einen gesunden Rasen immer ein Drittel oder weniger der Grashöhe ab.
Schneiden Sie kein nasses Grass, es konnte an der Unterseite des Rasenmaers stecken bleiben und große Schaden anrlichen.
Neues oder schweres Gras kann einen schmaleren Schnitt oder größere Schnitthöhe erfordern.
Saubern Sie dieunte Seite des Rasenmachers nach jeder Gebrauch um Grassreste, Blatter, Schmutz und anderen Abfall aus dem Gerät zu entfernen.
- Sollen Sie hohes Grass mahren, reduzieren Sie ihre Geschwindigkeit um das Beste Arbeitsergebnis zu erhalten.
HINWEIS: Stoppen Sie immer den Rasenmacher, lessen die Klingen vollständig zum Stillstandkommen und entfern den zum Akkuschlussel, bevor Sie die Unterseite des Rasenmachers reinigen.
BETRIEB BEI GEFÄLLE
A WARNING
Bei Gefällen besteht hohe Rutschgefahr, was schweren Personenschaden verursachen kann. Wenn Sie bei Gefällen Rasen mAHEN ist Vorsicht geboten. Wenn Sie sich bei einem Gefäß unsicher fullen sollenn SiE in keinem Fall Rasen mAHEN. Zu ihrer Sicherheit sollenn SiE bei Gefällen mit einem Winkel groBter als 15^ nicht Rasen mAHEN.
Mahren Sie immer quer und niemals von oben nach unter. Es könnte schwerer Schaden entstehen, wenn dies nicht eingehalten wird.
Passen Sie auf bei Lochtern, Kurven, Steinen und versteckten Objekte oder Hügeln, sie bergen Rutschgefahr. Hohes Gras kann Hindermisse bergen. Entfernen Sie alle Objekte, wie zum Beispiel Steine und Äste, welche von den Schneideelementen in die
Deutsch (Übersetzung der originalen Anleitungen)
Luft geworfen werden können.
Achten Sie immer auf sicheren Stand. Ein Ausrutscher oder Fall kann schweren Personenschaden entstehen lessen. Lassen Sie den Startbürger sofort los, wenn Sie merken, dass Sie das Gleichgewicht verlieren.
- Benutzen Sie das Gerät nicht in der Höhe von Klippen, Graben und Böschungen; Sie konnten Ihr Gleichgewicht verlieren.
LEEREN DES GRASFANGKORBS
Siehe Abbildung 10.
Zum Stoppen des Rasenmachers, lessen Sie die Klinge vollständig anhalten und entfern den Akkuschlüssel.
Heben Sie dieindhere Klappe an.
Heben Sie den Grasfangkorb am Handgriff an umihn aus dem Maher zu entfernen.
Leeren Sie den Sack.
Heben Sie die wichtere Klappe an und setzen den Grasfangkorb wie oben beschrieben wieder ein.
WARTUNG UND PFLEGE
WARNING
Bevor Sie irgendwelche Wartungsarbeiten durchfuhren, stellen Sie richer, dass der Rasenmaherakku und der Akkuschlussel entemnt sind, um versehentliches Starten und schwere Verletzungen zu vermeiden.
WARNING
Damit versehentliches Starten und unauthorisierte Benutzung verhindert werden, ist der kabellose Rasenmacher mit einem entfernbaren Sicherheitschlüssel ausgestattet. Damit der Rasenmacher vollständig deaktiviert ist, sollte der Sicherheitschlüssel entftern sein und an einem anderen Ort als der Rasenmacher und außer Reichweite von Kindern aufbewahrt werden.
WARNING
Verwenden Sie für die Wartung nur autorisiert Ersatzteile. Die Benutzung ungeignetter Ersatzteile könnte schweren Sachschaden entstehen halten.
WARNING
Halten Sie den Motor und das Akkufach frei von Gras, Blättern oder zu viel Fett. Dadurch wird das Feuerrisiko verringgert.
GENERELLE WARTUNGSARBEITEN
Überprüfen Sie das gesamte Produkt vor jeder Benutzung auf beschädigte, fehlende oder lose Teile, wie Schrauben, Bolzen, Muttern, Deckel usw.
Schrauben Sie alle Befestigungen und Deckel fest und verwenden Sie这点es Produkt nicht, bis alle fehlenden oder beschädigten Teile ersetzt wurden.itte wenden Sie sich fur weitere Hife an den Greenworks tools-Kundendienst. Vermeiden Sie beim Reinigen der Plastikteile den Einsatz von Lösungsmitteln. Die meisten Plastikteile konnen durch den Gebrauch der handelsüblichen Solventien beschädigt werden, was sich auch auf ihre Leistung auswirken kann. Verwenden Sie saubere Tücher um Verunreinigungen wie Staub, Öl, Schmierstoffe usw. zu entfern.
WARNING
Um das Risiko von Beschädigungen und Gefahren zu verringern, reinigen Sie das Gerät niemals mit einem Hochdruckreiniger oder unter fließendem Wasser.
WARNING
Nur in geschlossenen Räumen lagern. Entfern den Sie zum Reinigen oder Lagern immer die Batterie aus dem Maher und dem Ladegerät.
WARNING
Lassen Sie niemals Brems üssigkeiten, Benzine, Produkte auf Erdölbasis, Rostlöser usw. mit den Plastikteilen in Kontakt geraten. Chemikalien können Plastik beschädigten, aufweichen oder zerstären, was zu schweren Verletzungen führen kann.
Überprüfen Sie immer wieder alle Schrauben und Bolzen auf ihre Festigkeit um eine{sicherer Handhabung des Rasenmahers zu gewährleisten.
Wischen Sie den Rasenmacher mit einem feuchten Tuch ab. Benutzen Sie kein Wasser.
SCHMIERÖL
Alle Elemente, welche Schmieröl benöttigen, sind mit hochgratigem Schmieröl für leistungsstarke Ergebnisse ausgestattet. Daher brauchen Sie kein weiteres Schmieröl.
Deutsch (Übersetzung der originalen Anleitungen)
WARNING
Schutzen Sie ihre Hande immer mit dicken Handschuhen wenn sie die Schneideelemente auswechseln müssen. Kontakt mit dem Messer konnte zu schweren Verletzungen führen.
WARNING
Bitte benutzen Sie kein Schmieröl für die Räder. Schmierung kann dazu führen, dass Teile der Räder beim Einsatz versagen, wodurch schwere Verletzungen des Bedieners und/oder Schäden am Mäher oder Eigentum entstehen können.
AUSTAUSCH DER SCHNEIDEELEMENTE
Siehe Abbildung 11-12.
HINWEIS: Verwenden Sie nur autorisierte Ersatzmesser. Ersetzen Sie abgenutzte oder beschädigte Messer und Bolzen als Satz um die Balance zu erhalten.
- Stopen Sie den Motor und entfern den Akkuschlüssel. Lassen Sie das Messer vollständig anhalten.
Entnehmen Sie den Akku.
Legen Sie den Rasenmaher auf die eine Seite. - Stecken Sie ein Stück Holz zwischen dem Schneideblatt und dem Gehäuse um die Schneideelemente zu fi xieren.
Lockern sie die Messerschraube, indem Sie Sie mit einem 27 mm Schraubenschlüssel oder Nuss (nicht enthalten) gegen den Uhrzeitigersinn drehen (von der Unterseite des Mahers gesehen).
Entfernen Sie die Messerschraube und das Messer. - Setzen Sie das neue Messer auf den Schaft. Stellen Sie bisher, dass das Messer rechtlich auf dem Schaft sitzt, mit dem Schaft in dem Mittelloch und die beiden Messerstifte an dem Lüfter in den jeweiligen Lächern in dem Messer. Stellen Sie bisher, dass es mit den gebogenen Enden nach oben montiert ist, und nicht in Richtung Boden. Wenn sie richtig sitzt, sollte das Messer flach an dem Lüffer sitzen.
Schrauben Sie die Messerschraube handfest an den Schaft.
Ziehen Sie die Mutter im Uhrzeigersinn mit einem Drehmometenschlussel (nicht im Lieferumfang) an um sicherzugehen, dass der Bolzen fest sitzt. Das empfehlene Anziehdrehnoment der Messermutter ist 62.5~71.5 kgf cm.
UMWELTSCHUTZ
Der Umweltschutz muss ein wesentlicher und vorrangiger Aspekt bei der Verwendung der Maschine sein, zum Vorteil des zivilen Zusammenlebens und unserer Umgebung. Vermeiden Sie es, ein Störelement ihrer Nachbarschaft darzstellen.
- Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von Verpackungen, Öl, Benzin, Filter, beschädigten Teilen oder sümttlichen weiteren umweltschädlichen Stoffen. Diese Stoffe * dürfen nicht zusammen mit dem Hausmull entsorgt werden, sondern * müssen getrennt gesammelt und zum Wertstoffhof gebracht werden, der für die Wiederverwendung der Stoffe sorgt.
- Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung der Schneidreste.
Bei Außerbetriebnahme dar die Maschine nicht einfach in der Umwelt abgestellt werden, sondern muss gemäß der ortlichen Vorschriften an einen Wertstoffhof übergeben werden.
Deutsch (Übersetzung der originalen Anleitungen)
FEHLERBEHEBUNG
| Problem | Mögliche ursache | Lösung |
| Handgriff ist nicht in Position. | Schlossschrauben sitzen nicht richtig. | Stellen Sie die Grünthöhe ein und stellen sichere, dass die Schlossschrauben richtig sitzen. |
| Mäher startet nicht. | Akkuladung ist niedrig. | Laden Sie den Akku. |
| Akker ist entweder nicht funktionsfähig oder kann nicht aufgeladen werden. | Ersetzen Sie den Akku. | |
| Der Akkuschlüssel ist nicht eingesteckt. | Stcken Sie den Akkuschlüssel ein. | |
| Mäher schneidet das Gras ungleichmäßig. | Rasen ist rau oder uneben oder Schnitthöhe ist nicht richtig eingestellt. | Stellen Sie die Räder auf eine höhere Position. Alle Räder müssen auf dieselbe Schnitthöhe gestellt werden, damit der Mäher gleichmäßig schneidet. |
| Mäher mulcht nicht richtig. | Nasses Schnittgut kann an dem Unterboden anhalten. | Warten Sie vor dem Mähen bis das Gras getrocknet ist. |
| Mäher ist schwer zu schieren. | Hohes Gras, dichtes Gras hat sich im Mährgehäuse und in den Schneideelementen festgesetzt, oder | Vergroßern Sie die Schnitthöhe. |
| Mäher fängt das Gras nicht richtig. | Schnitthöhe ist zu niedrig. | Vergroßern Sie die Schnitthöhe. |
| Rasenmäher vibriert bei hoher Geschwindigkeit | Messer ist unbalanciert, überfällig oder ungleichmäßig abgenutzt. | Ersetzen Sie das Messer. |
| Motorschaft ist verbogen. | Schalten Sie den Motor aus, entferneden Sicherheitschluss und Akku, trennen die Stromersorgung und untersuchen auf Beschädigungen. Lassen Sie den Schaden von einem Techniker begeben, bevor Sie den Motor erneut starten. | |
| Motor schaltet beim Mähen aus. | Schnitthöhe ist zu niedrig. | Vergroßern Sie die Schnitthöhe. |
| Akker ist leer. | Laden Sie den Akku. |
Falls these Lösungen das Problem nicht klaren, kontaktieren Sie ihren autorisierten Kundendienst.
LÄR DIN PLAENEKLIPPER AT KENDE
Sefigur1.
PRO VYJMTI AKUMULÁTORU
Viz obrazek 8.
e 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15
Uwgl Ue1o
JU UUUuuaaLueuuaUuuuauuueuueuuuuuueuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUU
Ua dlls Uacu Kluu Lue So uauo ooi Uauu Cus
Gua Uauu Uauu Uauu Uauu Gua Gua Gua Uauu Uauu
Uauu Uauu Uauu Uauu Greenworks Uauu
PJOVIMO GELEZTÉS PAKEITIMAS
r.11 - 12 pav.
PJOVIMO GELEZTÉS PAKEITIMAS
Skatiet 11-12. attelu.
PIEZIME: Izmantonijet tikai atzītus rezerves asmenus. Nomainiet izdilušos vai bojatos asmenus un skrūves, lai saglăbātū simetriju.
GEWÄHRLEISTUNGSRFrist
Alle neuen Greenworks Werkzeuge sind mit einer 2 Jahre Garantie auf Teile und Arbeit ab Kaufdatum ausgestattet. Eine 30 Tage Garantie ist für Maschinen im professionellen Einsatz verfügbar, weil Greenworks Werkzeuge hauptsächlich für den Einsatz durch Heimwerker konstruiert sind.
These Garantie ist nicht übertragbar.
EINSCHRAÄNKUNGEN
These Garantie gilt nur für defekte Teile/Komponenten unddeckt keine Reparaturen ab aufgrund von:
- Normaler Abnutzung.
- Reginewartungen oder Einstellungen.
- Durch falsche Handhabung/Missbrauch/Fehlanwendung oder Vernachlassigung verursachte Schäden.
- Überhitzung aufgrund von fehlender Wartung.
- Schäden aufgrund von durch fehlende Wartung lockeren/gelösten Anschlüsse/Befestigungen.
- Durch Reinigung mit Wasser verurschte Schäden.
- Maschinen die nicht von einem autorisierten Greenworks Kundendienst gewartet oder repariert wurden.
- Maschinen die falsch montiert oder eingestellt wurden.
- Schäden aufgrund falscher Benutzung der Maschine.
- Schäden aufgrund von falscher Wintereinlagerung (Hochdruckreiniger).
-
Elemente die als Verschleiße betrachtet werden sind normalerweise nicht von dieser Garantie abgedeckt, einschließlich, aber nicht beschränkt auf:
-
Akkus
- Elektrische Kabel
- Klingen und Klingeneinheiten
Bander - Filter
-
Spannfutter und Werkzeughalter
-
Bestimme Produkte konnen Teile wie Motoen, Getriebe von anderen Herstellern enthalten, diese Elemente unterliegen der entsprechenden Herstellergarantie, außer in Fällen wo Greenworks Tools Europe GmbH zustimmt Ansprüche außerhalb der genannten Herstellergarantiefrist zu akzeptieren.
- Gebrauchte Waren sind nicht von dieser Garantie abgedeckt.
- Die Montage von Ersatzteilen oder zusätzlichen Teilen die nicht von Greenworks Tools Europe GmbH geliefert oder zugelassen sind.
Garantie
Für einen Gewährleistungsanspruch auf ein Produkt unter dieser Garantie ist ein Original-Kaufbeleg erforderlich. Kreditkartenauszüge sind als Kaufbeleg ausreichend. Im Falle eines Garantiefalls sollte der Kunde das Produkt zu sterst mit dem Kaufbeleg zu ein Einkaufsfort��en. Die Maschine wird an unsere zentrale Serviceeinrichtung gesedert und Dort überprüft. Wenn die Maschine fehlerhaft ist, wird sie repariert und kostenfrei an die Kundenesse gesedem. Maschinen die für unter 100 € einschließlich Mahwertsteuer verkauf werden, werden generell ersetzt.
Wenn die zentrale Serviceeinrichtung feststellt, dass die Maschine nicht ursächlich für den Fehler ist, wird der Kunde informiert, dass er die Kosten der Reparatur zu tragen hat.
Änderungen dieser Garantie sind vorbehalten, um neue Produkte einzubezehen. Eine Kopie der aktuellen Garantie ist verfügbar auf www.greenworkstools.eu.
La的政治a de garantia de Greenworks Tools para maquinas de bricolage
PERÍODO DE GARANTÍA
-
wnnn nn nnnn (nnn nn)
-
11.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10
017in
·nun
-
-
- nonD
-901nnn7D
-
n7n nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nrnne
-
ngnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nannng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnnnng nnn
N
y 100000000000000000000000000000000000000000000000000000000000
n nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
y
GARANTIJOS LAIKOTARPIS
Visi naju, "Greenworks Tools" jrenginaiya ria tekiami su 2 metu garantija dalims ir darbui, kur i galoja nuo pradinio jsigijimo denos. Jeigu renginai naudojam profesionaliam darbui, jems galoja 30 dinu garantija, nes, "Greenworks Tools" gaminaiya rya skirti visu pirma buittiniams nauodotjams. Si garantija yra neperduudama.
APRIBOJIMAI
Ši garantija galoja tik defektuotems dalims ar komponentem ir nera taikoma remontui, kurio pireikia del:
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
EC KONFORMITÄTSERKLÄRUNG FÜR MASCHINEN
Hersteller: Changzhou Globe Co., Ltd.
Adresse: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000
P.R.China
Name und Adresse der Person, die autorisiert ist, die technische Akte zusammenzustellen:
Name: Gary Gao Naixin (Leiter Motorgartengeräte)
Adresse: Greenworks Tools Europe GmbH
Wankelstrasse 40.
50996 Kln
Germany
Hiermit erklaren wir, dass das Produkt
Kategorie RASENMÄHER
Modell. 2502807
Seriennummer siehe Produkt-Leistungsschild
Baujahr... siehe Produkt-Leistungsschild
-
in Übereinstimmung mit den entsprechenden Bestimmungen der Maschinenrichtlinie ist (2006/42/EC)
-
mit den Bestimmungen der folgenden anderen EC-Richtlinien übereinstimmt
2014/30/EU (EMC-Richtlinie), und
2000/14/EC (Gerauschemissionen durch Geräte im Außeneinsatz) einschl.
Modifikationen (2005/88/EC)
und weiterhin erklaren wir, dass
- die folgenden (Teile/Bestimmungen aus) europäischen harmonisierten Normen verwendet wurden
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
Gemessener Schalleistungspegel
Garantierer Schalleistungspegel
Konformitätsbeurteilungsmethode zu Anhang V/Richtlinie 2000/14/EC
EG-Typgenehmigung 2000/14/EC : Intertek Testing & Certification
Co., Ltd. (NB0359)
Ort, Datum: Changzhou, 22/07/2016 Unterschrift: Gary Gao Naixin (BEng, CEng,
MIET) Vizepräsident Technik
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
Adresse: Greenworks Tools Europe GmbH
Wankelstraße 40.
50996 Köln
Germany
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
Gemeten geluidsdrukniveau LWA: 84.8 dB(A)
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
Mitattu aaenenteho
LWA: 84.8 dB(A)
Taattu aenenteho
88 dB(A)
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
Uppmatt ludeffekt
LWA: 84.8dB(A)
Bedömningsmetod für übernssstammelse, Annex V Directive 2000/14/EC
EC typgodkannande till 2000/14/EC: Intertek Testing & Certification
Co., Ltd. (NB0359)
Plats, datum: Changzhou, 22/07/2016
Underskrift: Gary Gao Naixin (BEng, CEng,
MIET) Chef for Engineering
EC SAMSVARSERKLÆRING FOR MASKINER
Produsent: Changzhou Globe Co., Ltd.
Adresse: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000
P.R.China
EN60335-1,EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
Malt lydeffektniva
LwA:84.8 dB(A)
Garantert lydeffektniva
88 dB(A)
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
Malt lydeffektniveau
LWA: 84.8 dB(A)
Garanteret lydeffektniveau
88 dB(A)
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
Nivelul māsurat al puteri acustice:
EN60335-1,EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
Izmjerena razina zvučne snage
LWA:84.8dB(A)
88 dB (A)
Metoda procjene uskladenosti prema dodatku V/Direktive 2000/14/EC
Odobrenje tipa EC do 2000/14/EC : Intertek Testing & Certification Co.,
Ltd. (NB0359)
Mjesto, datum: Changzhou, 22/07/2016
EN 60335-1, EN60335-2-77:
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
EN 60335-1, EN60335-2-77:
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
Nivel másurat de putere sonora
LWA: 84.8 dB(A)
Nivel garantat de putere sonora
88 dB(A)
Metoda declaratiei de conformitate la Anexa V /Directiva 2000/14/EC
Aprobare tip EC la 2000/14/EC : Intertek Testare & Certificate Co., Ltd. (NB0359)
Locul, data: Changzhou, 22/07/2016
Semnātura: Gary Gao Naixin (BEng, CEng, MIET) Vice presedinte Department
Inginerie
EC DEKJIAPAUJIA 3A CbOTBETCTBNE HA MAUINHATA
Пожибовдел: Changzhou Globe Co., Ltd.
Ampec: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000, Kuitai
Ime n aDpec Ha IuIeTo, yIbIhOMoUeHO da CbCTaBn TexHnuecknte DOKymeHTN:
Ime: Gary Gao Naixin (Директог Ha OТдениа 3a Вьншо мexанзирано
obopydbahe)
Aapec: Greenworks Tools Europe GmbH
Wankelstrasse 40.
50996 Koln
Germany
C hactoioTo DeKnapnpame,Ye npodyKTBt
Kateropnia
KOCAUYKA 3A TPEBA
2502807
CepneH HOMep . BnKTe eTnKeta c HOMHaJIHInTe CToHOCTHI
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
84.8 8
88 1
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
yann ywn 84.8 dB(A)
yann nn: 88 dB(A)
wnnnn nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
Ismatuotas akustinis lygis: LWA: 84.8 dB (A)
Garantuos akustinis lygis 88 dB (A)
Atitikties jvertinimo metodas pagal direktyvos 2000/14/EK, V Prieda.
EB tipo patvirtinimas pagal 2000/14/EB: „Intertek Testing & Certification Co., Ltd. " (NB0359)
Vieta, data: Changzhou, 22/07/2016 Parašas: Gary Gao Naixin (BEng,
CEng,MIET) Viceprezidentas,Inzinerija
LV MASINU EK ATBILSTIBAS DEKLARACIJA
EN 60335-1, EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
EN60335-1,EN60335-2-77;
EN 62233, EN ISO 3744; EN 55014-1;
EN 55014-2, ISO 11094
