BEDIENUNGSANLEITUNG LHS5500 AL-KO

Bedienungsanleitungleen und danach handeln.

These for späteren Gebrauch und Nachbesitzer aufbewahren.

Sicherheitshinweise sowie Warnhinweise auf dem Gerät beachten.

Die technischen Daten Ihres Holzspalters finden Sie am Anfang der Bedienungsanleitung.

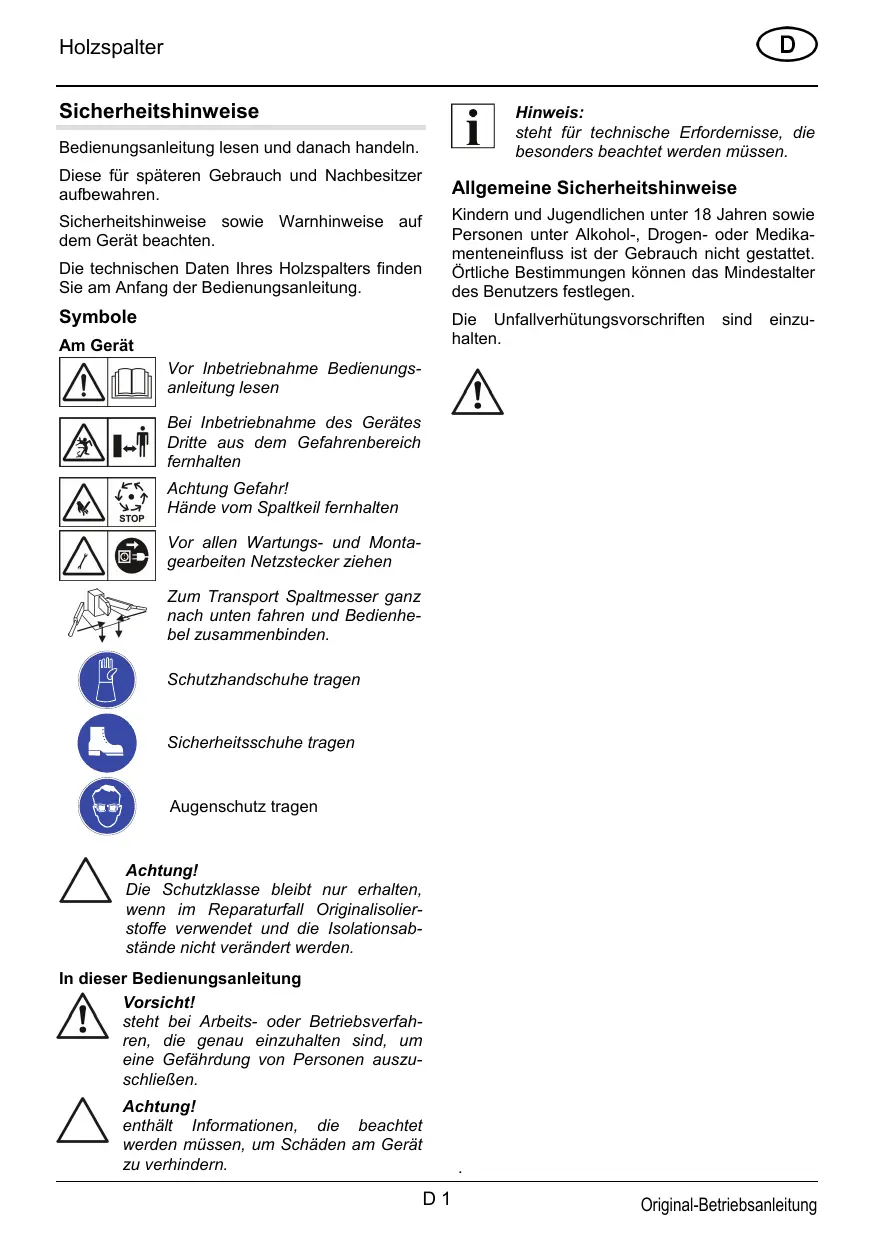

Symbole

Am Gerät

Vor Inbetriebnahme Bedienungsanleitung lessen

Bei Inbetriebnahme des Gerätes Dritte aus dem Gefahrenbereich fernhalten

Achtung Gefahr!
Hände vom Spaltkeil femhalten

Vor allen Wartungs- und Montagearbeiten Netzsteckerziehen

Zum Transport Spaltmesser ganz nach unten fahren und Bedienhebel zusammenbinden.

Schutzhandschuhe tragen

Sicherheitschuhe tragen

Augenschutz tragen

Achtung!

Die Schutzklasse bleibt nur erhalten, wenn im Reparaturfall Originalisierstoffe verwendet und die Isolationsabstandne nicht verändert werden.

In dieser Bedienungsanleitung

Vorsicht!

steht bei Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine Gefährung von Personen auszuschreiben.

Achtung!

enthalt Informationen, die beachtet werden müssen, um Schaden am Gerät zu verhindern.

Hinweis: steht für technische Erfordernisse, diealanders beachtet werden,müssen.

Allgemeine Sicherheitshinweise

Kindern und Jugendlichen unter 18 Jahren sowie Personen unter Alkohol-, Drogen- oder Medikamenteneinfluss ist der Gebrauch nicht gestattet. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Die Unfallverhütungsvorschriften sind einzahlen.

Der Benutzer des Gerätes ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.

Den Arbeitsbereich frei von Holzstücken und anderen Gegenständen halten - Stolpergebnis.

Sicherheitseinrichtungen

Motorschutzschalter

Bei Überlastung des Holzspalters schaltet der Motorschutzschalter den Motor aus.

Die Funktion des Motorschutzschaltersarf nicht außer Kraft gesetzt werden.

Hat der Motorschutzschalter den Holzspalter ausgeschelt, wie folgt handeln:

1. Holzspalter vom Stromnetz trennen.
2. Ursache für Überlastung beseitigen.
3. Nach einer Abkuhlzeit von mehreren Minuten Stromanschluss wiederherstellen und Holzspalter einschalten.

Anschlussleitung

Nur Gummikabel der Qualität H07RN-F nach VDE 0282 Teil 14 mit einem Adernquerschnitt von mindestens 2,5mm^2 verwenden.

Die maximal zulässige Kabellänge ist 10 m. Eine langere Leitung beeinträchtigt die Motorleistung und damit die Funktion der Holzspalters.

Anschlussleitung, Stecker und Kupplungsdose müssen unbeschädigt sein.

Reparaturen an der Anschlussleitung, am Stecker und an der Kupplungsdose dürfen nur durch Elektrofachbetriebe durchgeführt werden. Eine defekte Anschlussleitung (z. B. mit Rissen, Schnitt-, Quetsch- oder Knickstellen in der Isolation)arf nicht verwendet werden.

Steckverbindungen nicht der Nasse aussetzen.

Vorsicht!

Anschlussleitung nicht beschädigen oder durchtrennen.

Im Schadensfall wie folgt handeln:

1. Anschlussleitungsofar vom Stromnetz trennen.

Elektrische Voraussetzungen:

Modelle LHS 5500, LHS 6000

230 V/50 Hz Wechselstrom

Mindestquerschnitt der

Anschlussleitung = 2,5mm^2

• Mindestabsicherung Netzanschluss = 16 A

Modell LHS 7000

400V3\~/50HzDrehstrom
- Netzanschluss und Anschlussleitung 5-adrig: 3P + N + SL
Mindestquerschnitt Anschlussleitung = 2,5mm^2
Absicherung Netzanschluss = 16 A
- Drehrichtung des Motors: in Pfeilrichtung (Pfel auf dem Lüfterdeckel).

Die Drehrichtung ist bei jedem neuen Stromanschluss zu überprüfen.

Bestimmungsgemäß Verwendung

Der Holzpalter ist für die private Nutzung in Haus und Garten bestimmt.

Der Holzspalter ist ausschließlich für folgende Anwendungen bestimmt:

Spalten von Holz, das gerade abgeschritten ist und die Abmessungen laut technischen Daten nicht überschreitet.

Bestimmungswidrige Verwendung

Spalten von Holz in dem sich Metallteile wie Nagel, Draht, Krampen, etc. befindet ist verboten
- Der Betrieb in explosionsgeführter Atmosphere ist nicht gestattet
Jeder weitere über die bestimmungsgemäß Verwendung hinausgehende Gebrauch ist verboten.

Gerätebeschreibung Bild A

1 Transportgriff
2 Spaltmesser
3 Bedienarme mit Bedienhebel und Handschutz
4 Spalttisch
5 Hydraulikölbehälter
6 StandfüBe
7 Motor
8 Schalter-Stecker-Kombination
9 Spaltsäule
10 Schwenktisch
11 Rasthebel am Schwenktisch
12 Spaltkreuz
13 Spanngummis

Auspacken/Montieren

Vorsicht!

Der HolzpalterarferdstnachvollstandigerMontageallerteilebenutztwen-den.

1. Packungsinhalt prufen (Bild A). Bei Mängeln den Handler informieren.

Hinweis:

Das zur Montage benötigte Werkzeug ist im Bild C abgebildet. Nicht Lieferumfang.

Bedienarme montieren

1. Die Lagerstelle des Bedienarmes oben und unter fetten (Bild 2).
2. Den Bedienarm einsetzen und das Rohr in die Aussparung der Querverbindung einführen (Bild 2).
3. Den Haltebolzen von oben, links am Rohr vorbei, durchstecken und von unter mit Scheibe und Splint sichern (Bild 3).

Haltekrallen einstellen

Die Haltekrallen können je nach Durchmesser des Holzes eingestellt werden. Die Haltekrallen müssen auf beiden Seiten auf das gleiche Maß eingestellt werden.

1. Sterngriff an der Haltekralle losen und entsprechend dem Holzdurchmessers langs und quer verstellen (Bild 4).
2. Sterngriff wieder festziehen.

Montage Spaltkreuz

1. Die Fixierschraube (Bild 5-1) etwas in das Spaltkreuz eindreten.
2. Spaltkreuz aufstecken und die Fixierschraube in die Aussparung des Spaltmessers dieren, um das Spaltkreuz ganz nach oben zuziehen.
3. Endposition mit der Kontermutter (Bild 5-2) sichern.

Netzanschluss

Die Stromzuführung erfolgt über eine Schalter-Stecker-Kombination (Bild A-8).

Der Schalter ist mit einer Unterspannungsauslösung im Schalter ausgestattet. Dies verhindert ein selbstständiges Wiederanlaufen des Motors bei Stromunterbrechung. Der Motor muss durch Drucken des grünen Einsatzknopfes neu eingeschaltet werden.

1. Anschlussleitung am Gerä einstecken.
2. Anschlussleitung mit Stromnetz verbinden.

Hinweis:

Beim Holzpalter mit Drehstrommotor (LHS 7000) die Drehrichtigung des Motors prufen. Die Drehrichtigung muss mit dem Pfeil auf dem Lüfterdeckel übereinstimmmen. Ist dies nicht der Fall muss eine Umpolung am Stecker mittels Phasenwender durchgeführt werden.

Achtung!

Die Falsche Drehrichtigung fuhrt zu Beschädigungen der Hydraulikpumpe.

Umpolung des Steckers

1. Mit einem Schlitzschraubendreher den Phasenwender des Steckers eindrücken und um 90^ drehen, siehe Bild 6.
2. Stromversorgung herstellen und die Drehrichtung des Motors erneut prufen.

Betrieb

Vorsicht!

Holzspalterarf Nur betrieben werden, wennkeine Teile (z.B.Schutzbugel) fehlen oder defekt sind und wenn die AnschlussleitungKeine Beschadigungen aufweist.

Vor jedem Einsatz

1. Sichtkontrolle des Holzspalters durchführten.
2. Der Holzspalterarfichtin Betrieb genommen werden, wenn Teile des Gerates fehlen,defekt oder lose sind.
3. Sichtkontrolle der Anschlussleitung durchfuhren. Eine defekte Anschlussleitung (z. B. mit Rissen, Schnitt-, Quetsch- oder Knickstellen in der Isolation) darf nicht verwendet werden.
4. Sichtkontrolle auf Leckstellen der Hydraulik.

Holzspalter in Betriebnehmen

Vorsicht!

Holzspalterarf Nur von einer Person bedient werden.

1. Holzspalter waagrecht auf ebenen, festen Untergrund stellen. Holzspalter nicht auf die Anschlussleitung stellen!

2. Anschlussleitung so verlegen, dass diese nicht geknicht, gequetscht oder auf andere Weise beschädigt werden kann.

3. Sterngriffe aus dem Gehäuse lösen, Standfübe nach außen klappen und mit den Sterngriffen sichern.

4. Spalttisch auf die Höhe des zu spaltenden Holzes einstehen, siehe Bild 7. Der Spalttisch muss sicher einrasten und waagerecht stehen.
5. Beim Modell LHS 6000, LHS 7000 den Schwenktisch ein- oder ausschwenken. Im eingeschwenkten Zustand den Schwenktisch mit dem Rasthebel sichern, siehe Bild 8.

Achtung!

Wenn die Spaltsäule in unterster Position ist, fahrth diese automatisch in die obere Endposition, wenn der Motor eingeschaltet wird.

1. Ölmessstab um 2 Umdrehungen offen.
2. Motor durch Drücken des grünen Einsatzknopfes einschalten.
3. Bei Bedarf den Hub der Spaltsäule einstellen, siehe Abschnitt Hubbegrenzung.
4. Holzstück auf den Spalttisch stellen und mit den Haltekrallen festhalten.
5. Die beiden Bedienhebel nach unten drücken. Der Spaltvorgang beginnt.
6. Nach Beenden des Spaltvorganges beiden Bedienhebel anheiten, damit die Spaltsäule nach oben fahrpt.

Vorsicht!

Erst wenn die Spaltsäule in der oberen Endposition steht, daß das gespaltene Holz vom Spalttisch genommen werden.

Hinweis:

Bei schwer zu spaltendem Holz das Spaltmesser,leitung einfetten.

Hubbegrenzung

1. Ein Holzstück auf den Spalttisch stellen.
2. Beide Bedienhebel drucken und das Spaltmesser bis auf 2 cm heranfahren.
3. Einen Bedienhebel loslassen und den Motor ausschalten. Das Spaltmesser bleibt in dieser Position stehen.
4. Feststellschraube (Bild 9-2) lose, die Hubstange (Bild 9-1) ganz nach oben ziehen und die Feststellschraube festziehen.

Transport

1. Spaltmesser ganz nach unter fahren und Motor ausschalten.

Vorsicht!

Vor jeder Ortsveränderung den Gerästeckerziehen.

Achtung!

Muss der Holzspalter transportiert werden, muss der Ölmessstab festgeschraubt werden, da sonst Hydrauliköl auslauft.

1. Sterngriffe der Standfußelösen, Standfuße einklappen und mit den Sterngriffen sichern.
2. Die beiden Bedienhebel vorne mit einem Spanngummi sichern, siehe Bild 10.
3. Am Bugel an der Spaltsäule den Spalter leicht nach hinten kippen, bis die Räder auf dem Boden aufstehen. In dieser Stellung kann der Holzspalter leicht transportiert werden.

Wartung und Pflege

Vorsicht!

Vor allen Arbeitsen am Holzspalter, Holzspalter ausschalten und vom Stromnetz trennen. Reparaturen am Holzspalter durren nur durch Fachbetriebe durchgefuhrt werden.

Pflegearbeiten

Spaltsäule fetten

1. Vor jedem Einsatz ist die Spaltsäule mit einem harz- und säurefrei Fett einzufetten. Dies erhöht die Lebensdauer der Gleitbcken.

Wartungsarbeiten

Scharfen des Spaltkeiles

1. Den Spaltkeil bei Bedarf mit einer geeigneten Feile schären.

Ölstand Hydrauliköl prüfen

Hinweis:

Den Hydraulikolstand immer bei eingefahrrener Spaltsäule prufen. Der Holzspalter muss waagerecht stehen.

1. Ölmessstab herausschrauben und mit einem sauberen, fuselfreiem Lappen abwischen.
2. Ölmessstab einstecken (nicht einschrauben) und wieder herausziehen. Der Ölpegel muss zwischen den Markierungen "min" und "max" liegen, siehe Bild 11. Bei Bedarf Hydraulikol nachfüllen.
3. Dichtung (Bild 11-1) auf Beschädigung prüfen und bei Bedarf erneuern.

Achtung!

Zum Nachfüllen muss Hydraulikol der

Viskositätsklasse HLP 46 verwendet

werden.

Ein Ölwechsel ist nicht erforderlich.

Störungen

Bei auftretenden Störungen Holzspalter ausschalten und Netzsteckerziehen. Störung die nicht anhand der nachfolgenden Tabelle behoben werden können, vom autorisierten Fachbetrieb beheben lessen.

Störung	Ursache	Beseitigung
Spaltsäule fahrnt nicht aus/ein	Falsche Drehrichtigung des Motors (bei LHS 7000)	Drehrichtung kontrollieren
	zu weniger Hydrauliköl	Hydrauliköl nachfüllen
Spaltmesser hat keine Kraft	zu weniger Hydrauliköl	Hydrauliköl nachfüllen
	Auslösegestänge verbogen	Von Fachwerkstatt prüfen setzen
Motor lauft nicht an	Thermoschalter hat abgeschalte	Warten bis der Motor abgekühlt ist.
	Netzstecker oder Steckdose defekt	Vom Elektrofachmann prüfen setzen
	Kabel defekt	Ersetzen
Hydraulikpumpe pfeift, die Spaltsäule bewegt sich ruckartig	zu weniger Hydrauliköl	Hydrauliköl nachfüllen
Grüner Einschaltknopf hält nicht nach Eindrücken	kein Nullleiter angeschlossen	Kabel und Stromnetz vom Elekt- rofachmann prüfen setzen
	Defekte Sicherung (nur bei LHS 7000)
	Eine Phase fehl't (nur bei LHS 7000)	Kabel vom Elektrofachmann prüfen setzen
	Schalter defekt	Ersetzen
Motor wird sehr heiß	Kabelquerschnitt zu Klein	Kabel mit größerem Querschnitt verwenden
	Eine Phase fehl't (nur bei LHS 7000)	Kabel und Stromnetz vom Elekt- rofachmann prüfen setzen

Umweltschutz, Entsorgung

Ausgediente Geräte nicht über den Hausmüll entsorgen!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

Zubehör

Erhaltliches Zubehor für alle Holzspalter siehe Bild B.

Safety instructions

Zorg ervoor dat stekkerverbindingen nicht vochtig worden.

Voorzichtig!

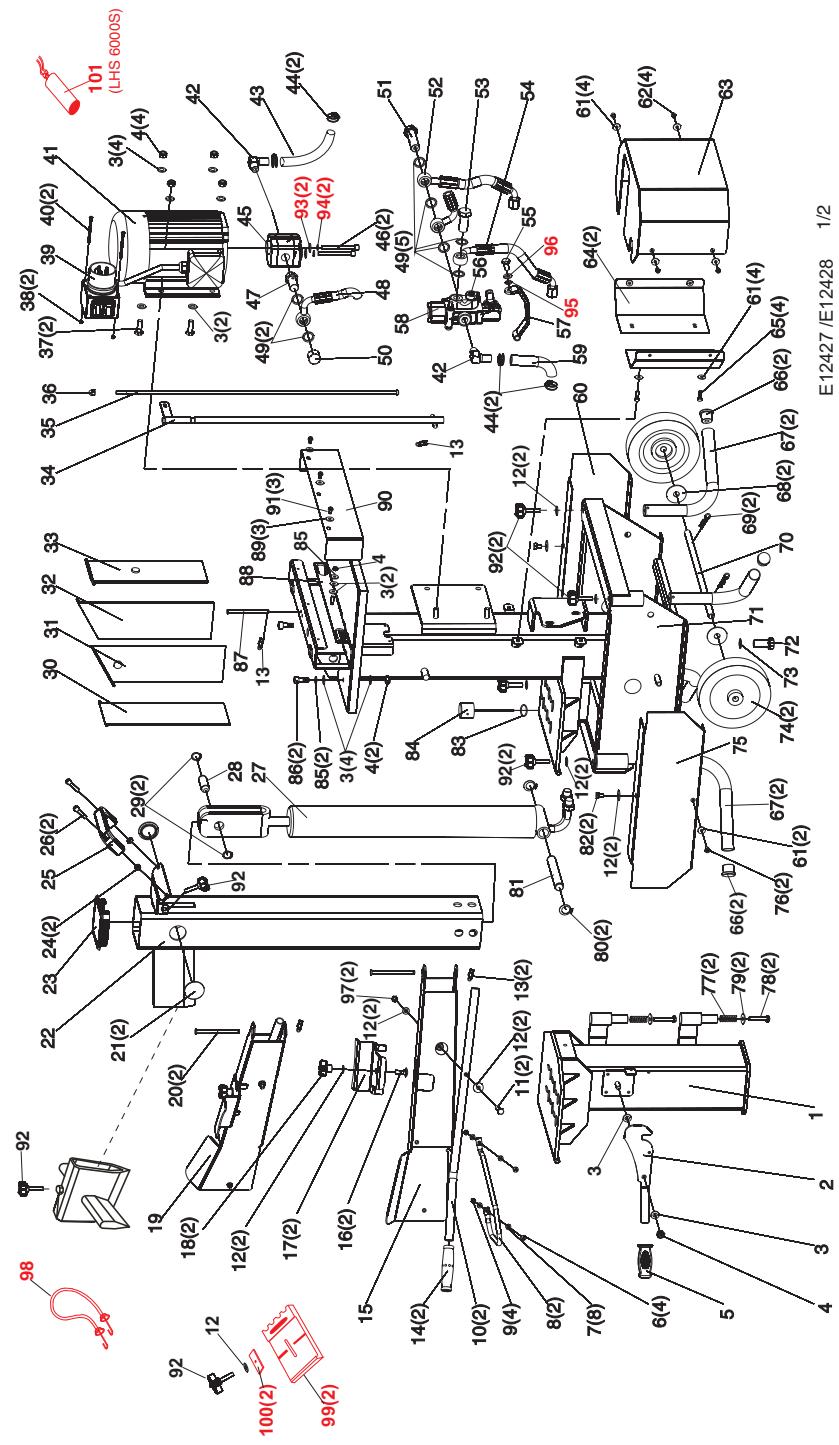

Pos.	Art.Nr.	Bezeichnung
