MANUAL DE USUARIO LHS5500 AL-KO

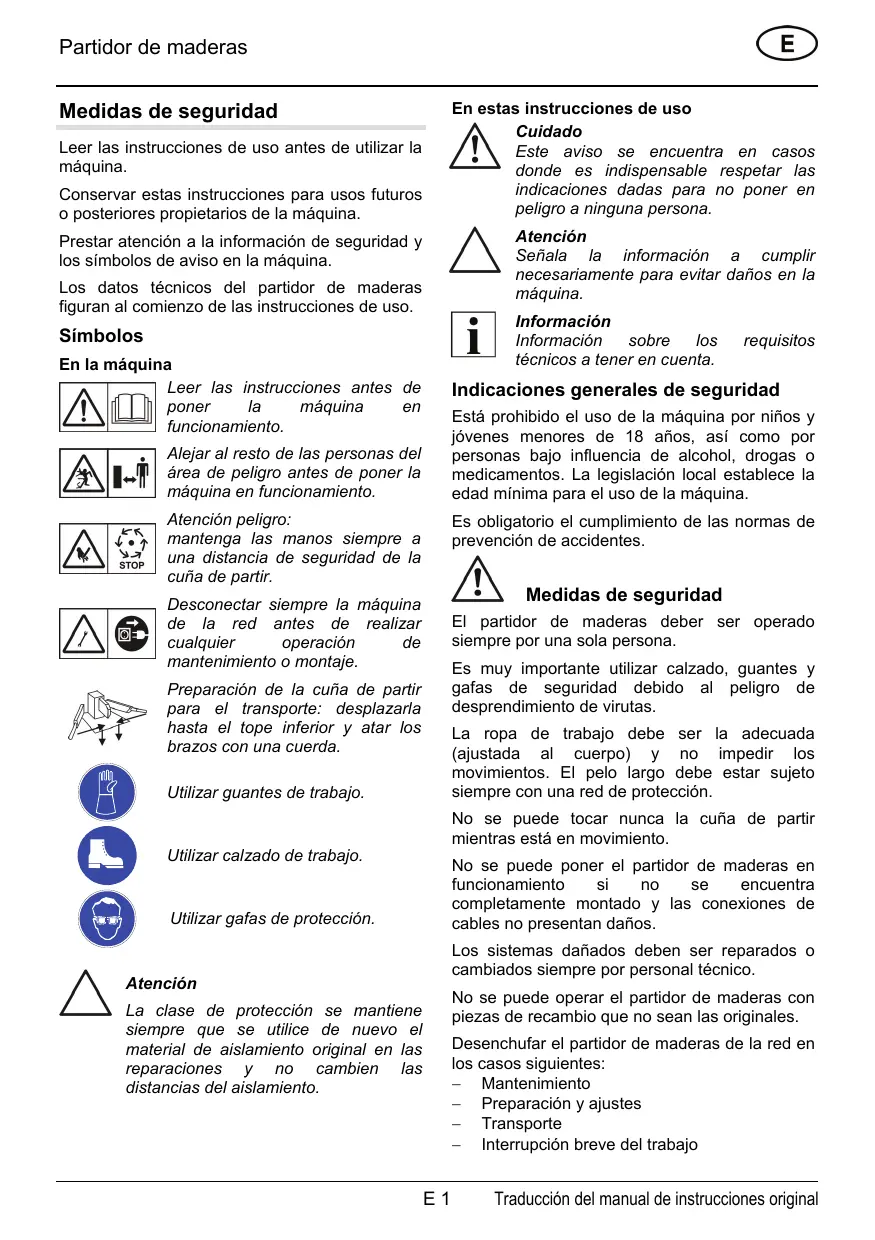

Partidor de maderas En estas instrucciones de uso Cuidado Este aviso se encuentra en casos donde es indispensable respetar las indicaciones dadas para no poner en peligro a ninguna persona. Medidas de seguridad Leer las instrucciones de uso antes de utilizar la máquina. Conservar estas instrucciones para usos futuros o posteriores propietarios de la máquina. Atención Señala la información a cumplir necesariamente para evitar daños en la máquina. Prestar atención a la información de seguridad y los símbolos de aviso en la máquina. Los datos técnicos del partidor de maderas figuran al comienzo de las instrucciones de uso. Información Información sobre los técnicos a tener en cuenta. Símbolos En la máquina Leer las instrucciones antes de poner máquina funcionamiento. requisitos Indicaciones generales de seguridad Está prohibido el uso de la máquina por niños y jóvenes menores de 18 años, así como por personas bajo influencia de alcohol, drogas o medicamentos. La legislación local establece la edad mínima para el uso de la máquina. Alejar al resto de las personas del área de peligro antes de poner la máquina en funcionamiento. Atención peligro: mantenga las manos siempre a una distancia de seguridad de la cuña de partir. Es obligatorio el cumplimiento de las normas de prevención de accidentes. Medidas de seguridad Desconectar siempre la máquina de la red antes de realizar cualquier operación mantenimiento o montaje. El partidor de maderas deber ser operado siempre por una sola persona. Es muy importante utilizar calzado, guantes y gafas de seguridad debido al peligro de desprendimiento de virutas. Preparación de la cuña de partir para el transporte: desplazarla hasta el tope inferior y atar los brazos con una cuerda. La ropa de trabajo debe ser la adecuada (ajustada al cuerpo) y no impedir los movimientos. El pelo largo debe estar sujeto siempre con una red de protección. Utilizar guantes de trabajo. No se puede tocar nunca la cuña de partir mientras está en movimiento. Utilizar calzado de trabajo. No se puede poner el partidor de maderas en funcionamiento

encuentra completamente montado y las conexiones de cables no presentan daños. Utilizar gafas de protección. Los sistemas dañados deben ser reparados o cambiados siempre por personal técnico. Atención No se puede operar el partidor de maderas con piezas de recambio que no sean las originales. La clase de protección se mantiene siempre que se utilice de nuevo el material de aislamiento original en las reparaciones y no cambien las distancias del aislamiento. Desenchufar el partidor de maderas de la red en los casos siguientes: − Mantenimiento − Preparación y ajustes − Transporte − Interrupción breve del trabajo

Traducción del manual de instrucciones original Partidor de maderas Únicamente personal especializado está autorizado para realizar las reparaciones en el partidor de maderas. No se puede utilizar cables defectuosos (con grietas, cortes, hendiduras o dobladuras en el aislamiento). No dejar el partidor de maderas nunca sin vigilancia cuando esté preparado para funcionar. No exponer las conexiones a la humedad. Cuidado Procure no dañar ni cortar el cable de conexión a la red. Modo de proceder en caso de daños: No poner en marcha el partidor de maderas cuando haya otras personas cerca. No poner en marcha el partidor de maderas cuando llueva, no exponerlo a la lluvia,. ni rociarlo con agua: peligro por energía eléctrica.

1. Desenchufar inmediatamente de la red.

Requisitos eléctricos: Modelo LHS 5500, LHS 6000 − 230 V/50 Hz corriente monofásica − Sección transversal mínima del cable de conexión = 2,5 mm² − Protección por fusible mínima de la conexión a la red = 16 A Modelo LHS 7000 − 400 V 3~/50 Hz corriente trifásica − Conexión a la red y cable de 5 conductores: 3P+N+SL − Sección transversal mínima del cable de conexión = 2,5 mm² − Protección por fusible mínima de la conexión a la red = 16 A − Sentido de giro del motor: En el sentido de la flecha (en la tapa del ventilador). Es muy importante comprobar el sentido de giro del motor al conectarlo a la red. En el área de trabajo con el partidor de maderas no pueden encontrarse otras personas. Preste atención a la presencia de niños y animales. La persona que utiliza el partidor de maderas se hace responsable de accidentes a terceras personas o materiales ajenos. Mantener el área de trabajo sin maderas ni objetos para evitar el riesgo de tropiezo. Sistemas de seguridad Interruptor protector del motor En caso de sobrecarga, el interruptor protector desconecta el motor. No se puede nunca poner fuera de servicio el interruptor protector del motor. Modo de proceder cuando el interruptor protector desconecta el motor:

1. Desenchufar el partidor de maderas de la

2. Reparar la causa de la sobrecarga.

3. Después

algunos minutos enfriamiento, enchufar la corriente eléctrica y poner la máquina en marcha. Uso correcto El partidor de maderas está destinado a usos privados domésticos. Cable de conexión a la red Utilizar sólo cables revestidos de goma del tipo H07RN-F, según la norma VDE 0282 parte 14, con una sección transversal mínima del conductor de 2,5 mm². La máquina ha sido concebida únicamente para la siguiente tarea: − Partir madera recién cortada que no sobrepase las medidas especificadas en los datos técnicos. La longitud máxima permitida del cable es de 10m. Los cables más largos reducen la capacidad del motor y en consecuencia la función del partidor de maderas. Usos incorrectos

El cable de conexión, el enchufe y la caja de acoplamiento no pueden presentar ningún daño. Las reparaciones en el cable de conexión, el enchufe o la caja de acoplamiento deben ser efectuadas siempre por personal especializado.

Está prohibido partir madera en la cual se encuentren restos metálicos como clavos, alambres, grapas, etc. No está permitida la utilización en atmósferas potencialmente explosivas. Todo uso fuera del especificado como correcto está prohibido. Partidor de maderas Montaje de la cruz de partir Descripción (figura A)

1. Apretar un poco el tornillo de fijación en la

cruz de partir (figura 5-1).

2. Introducir la cruz de partir y girar los tornillos

de fijación en la ranura de la cuña para poder subir la cruz hasta el tope superior. Asegurar la posición final con la contratuerca (figura 5-2). Asa de transporte Cuchilla de partir Brazo con palanca de mando y protección para la mano Superficie de apoyo Depósito de aceite hidráulico Patas de apoyo Motor Combinación de interruptor y enchufe Columna de corte Placa de apoyo móvil Bloqueo de placa de apoyo móvil Cruz de partir Gomas de sujeción Conexión a la red El abastecimiento eléctrico se realiza a través de un interruptor-enchufe combinado (figura A-8). El interruptor está dotado de un seguro de baja tensión, que evita que el motor se ponga en marcha después de un corte de corriente. El motor tiene que ser arrancado de nuevo manualmente presionando el botón verde. Desembalaje y montaje

1. Enchufar el cable a la máquina.

2. Enchufar el otro extremo a la red.

Cuidado El partidor de maderas no puede utilizarse antes de haber completado el montaje de todas las piezas.

2. Comprobar el contenido del envío (figura A).

Si faltan piezas, póngase en contacto con el vendedor. Información: En el partidor de maderas con corriente continua (LHS 7000) es necesario verificar el sentido de giro del motor. La dirección de giro debe coincidir con la flecha marcada en la tapa del ventilador. Si no fuera así, se debe invertir la polaridad en el enchufe girando el inversor de fase. Información La figura C muestra las herramientas necesarias para el montaje (no incluídas en el envío). Atención El sentido de giro erróneo provoca daños en la bomba hidráulica. Montaje de los brazos del partidor

1. Engrasar la base de apoyo de los brazos,

arriba y abajo (figura 2).

2. Colocar los brazos e introducir el tubo en el

hueco de la unión transversal (figura 2).

3. Pasar el perno fijador desde arriba, por la

izquierda del tubo y fijarlo por debajo con arandela y chaveta (figura 3). Inversión de la polaridad en el enchufe

1. Presionar ligeramente en la ranura del

enchufe con ayuda de un destornillador y girar 90° el inversor de fases (figura 6).

2. Conectar a la red y controlar nuevamente el

sentido de giro. Ajuste de las mordazas de sujeción Funcionamiento Las mordazas de sujeción pueden ajustarse se al diámetro de la madera. Deben encontrarse a la misma medida en los dos lados.

1. Aflojar las empuñaduras en estrella de las

mordazas y ajustarlas según la anchura y la longitud de la madera (figura 4).

2. Apretar de nuevo las empuñaduras en

estrella. Cuidado El partidor de maderas sólo puede utilizarse cuando estén todas las piezas completamente montadas (p. ej. protectores etc.) y cuando no presente defectos de funcionamiento ni del cable de conexión a la red.

Traducción del manual de instrucciones original Partidor de maderas Antes de cada uso

11. Después de terminar el proceso de partir,

subir los dos brazos para que la columna de corte ascienda.

1. Realizar un control visual del partidor de

2. El partidor de maderas no se debe poner en

funcionamiento si faltan partes, estén sueltas o defectuosas.

3. Realizar un control visual del cable de

conexión a la red. No puede utilizarse nunca cables defectuosos (grietas, cortes, aplastamientos o pliegues dobladuras en el aislamiento, etc.).

4. Realizar un control visual de posibles

pérdidas en el sistema hidráulico. Cuidado No se puede retirar el tronco partido antes de que la columna se encuentre en su posición superior tope. Información Para partir madera dura, ligeramente la cuña de partir. Limitación del recorrido

1. Colocar un tronco sobre la placa de apoyo.

2. Presionar hacia abajo los dos brazos del

partidor hasta que la cuchilla entre en la madera 2 cm.

3. Soltar un brazo y apagar el motor. La

cuchilla queda fija en esa posición.

4. Aflojar el tornillo de fijación (figura 9-2), subir

la barra de recorrido (figura 9-1) hasta el tope superior y apretar el tornillo. Puesta en servicio

engrase Cuidado El partidor de maderas no puede ser operado por más de una persona. Colocar el partidor de maderas sobre una superficie horizontal y sólida. Preste atención a no pisar el cable de conexión con la máquina. Instalar el cable de forma que no pueda doblarse, quedar aplastado o sufrir otros daños. Quitar las empuñaduras en estrella de la carcasa, desplegar hacia afuera las patas de apoyo y fijarlas con los tornillos. Ajustar la placa de corte a la altura de la madera a partir (figura 7). La placa de apoyo debe estar bien encajada y en posición completamente horizontal. En el modelo LHS 6000, HS 7000 con placa móvil, moverla hasta la posición deseada y asegurarla con el sistema de bloqueo (figura 8). Transporte

1. Bajar la cuchilla de partir hasta el tope

inferior y apagar el motor. Cuidado Antes de mover la máquina se debe desenchufar siempre el cable de la red. Atención Si va a transportar la máquina, atornille bien la varilla de medición de aceite, de manera que no pierda aceite hidráulico.

2. Quitar las empuñaduras en estrella de las

patas de apoyo, plegar las patas y pegarlas con las empuñaduras en estrella. (figura 10).

3. Atar los dos brazos de la máquina con una

4. Inclinar la máquina hacia atrás tomándola

por el estribo dispuesto en la parte posterior de la columna hasta que las ruedas se apoyen en el suelo. En esta posición se pude transportar la máquina con facilidad. Atención Cuando la columna de corte se encuentra en la posición inferior, se desplaza automáticamente hasta el tope superior cuando se pone en marcha el motor. Aflojar la varilla de medición de aceite girándola 2 veces Poner en marcha el motor con el botón verde. Fijar el recorrido de la columna, en caso necesario, ver apartado „Limitar el recorrido“. Colocar el tronco sobre la placa de apoyo y fijarlo con las mordazas de sujeción. Presionar hacia abajo los dos brazos del partidor para iniciar el proceso de partir.

Partidor de maderas Control del nivel del aceite hidráulico Información Controlar el nivel de aceite cuando la columna se encuentra en su posición de salida (superior). El partidor de maderas debe estar nivelado. Mantenimiento y cuidados Cuidado Es muy importante apagar el motor y desenchufar el cable de la red antes de realizar cualquier operación en el partidor de maderas. Las reparaciones en la máquina solo pueden ser realizadas por personal técnico.

1. Aflojar la varilla de medición de aceite y

limpiarla con un trapo sin pelusas.

2. Introducir la varilla de medición (sin

atornillarla) y sacarla de nuevo. El nivel de aceite debe estar entre la marca de mín. y máx. (figura 11). Rellene el depósito si es preciso.

3. Examinar los daños en la junta y

reemplazarla si es necesario (figura 11-1). Cuidados Engrasar la columna de corte

1. Antes de cada uso de la máquina es

importante engrasar la columna con grasa que no contenga ácidos ni resinas, a fin de prolongar la vida de la superficie deslizante. Mantenimiento Atención Aceite apropiado para rellenar el depósito: aceite con viscosidad tipo HLP 46. Afilar la cuña de partir

1. Afilar la cuña con una lima adecuada cuando

sea preciso. No es necesario cambiar el aceite.

Traducción del manual de instrucciones original Partidor de maderas Fallos Si aparecen problemas desconecte el motor y desenchufe la máquina de la red. Los fallos que no figuren en la siguiente tabla, deben ser solucionados siempre por personal técnico especializado. Fallo Causa Solución La columna de corte no Sentido erróneo de giro del motor Controlar el sentido de giro. se mueve en ninguna (en LHS 7000). dirección. Nivel de aceite hidráulico muy bajo. Rellenar el aceite hidráulico. La cuña de partir no tiene Nivel de aceite hidráulico muy bajo. fuerza. Barra de arranque doblada. El motor no arranca. El interruptor desconectado. bimetálico

Rellenar el aceite hidráulico. Avise a un taller especializado para su revisión. ha Esperar hasta que el motor se enfríe. Avisar a un técnico electricista para su revisión. Cambiar el cable. La bomba hidráulica hace Nivel de aceite hidráulico muy bajo. un silbido, la columna de corte mueve bruscamente. Rellenar el aceite hidráulico. El botón verde no se No hay conductor neutro conectado. queda pulsado. Fusible defectuoso (sólo LHS 7000). Falta una fase (sólo en LHS 7000). Avisar a un técnico electricista para su revisión (cable y red eléctrica). Interruptor defectuoso. El motor mucho.

Avisar a un técnico electricista para que revise el cable. Cambiar el interruptor. calienta Sección transversal del cable Utilizar un cable de mayor demasiado pequeña. sección transversal. Falta una fase (solo en LHS 7000). Avisar a un técnico electricista para su revisión (cable y red eléctrica). Medio ambiente y eliminación No se puede eliminar los aparatos o partes en desuso a través del sistema de recogida de residuos domésticos. El embalaje, la máquina y sus partes complementarias están fabricados de material reciclable pudiendo ser eliminados según sus propiedades. Accesorios Los accesorios disponibles para los partidores de maderas se muestran en la figura B.

Accesorii Pentru accesorii ce pot fi procurate, a se vedea figura B. RO 6

Declaración dé conformidad CE Por la presente declaramos que este producto, en la versión que hemos comercializado, cumple los requisitos de las directivas europeas armonizadas, los estándares europeos de seguridad y los estándares especifidos del producto. Producto Partidor de maderas Nivel de potencia sonora medido /garantizado 86 / 88 dB(A) Evaluación de conformidad 2000 /14/EG Anexo VI Número de serie G4064065 Kötz, 2010-02-03 Nosotros solucionamos los posibles fallos del material o de fabricación durante el plazo legal de prescripción de derechos por deficiencias según nuestro criterio mediante reparación o entrega supletoria. El plazo de prescripción se determinará con arreglo a la legislación del país en el que se haya adquirido el aparato. Nuestra declaración de garantía es válida únicamente en caso de: La garantía se extingue cuando: „„ uso correcto del aparato „„ observancia de las instrucciones de uso „„ utilización de piezas de repuesto originales „„ se realizan intentos de reparación en el aparato „„ se realizan modificaciones técnicas en el aparato „„ en caso de utilización no conforme a la finalidad prevista (por ejemplo, utilización industrial o comunal) Quedan excluidos de la garantía: „„ los daños de lacado derivados del desgaste normal „„ las piezas de desgaste que en la ficha de piezas de repuesto están identificadas con el marco ┌──────┐ XXX XXX (X) „„ motores de combustión: para éstos serán de aplicación las regulaciones de garantía propias del fabricante de motor en cuestión En caso de proceder la garantía, rogamos se dirija con la presente declaración de garantía y el comprobante de compra a su vendedor o al servicio autorizado de postventa más cercano. Los derechos legales por deficiencias del comprador frente al vendedor no se ven afectados por esta declaración de garantía.
