BEDIENUNGSANLEITUNG XEOA BOSCH

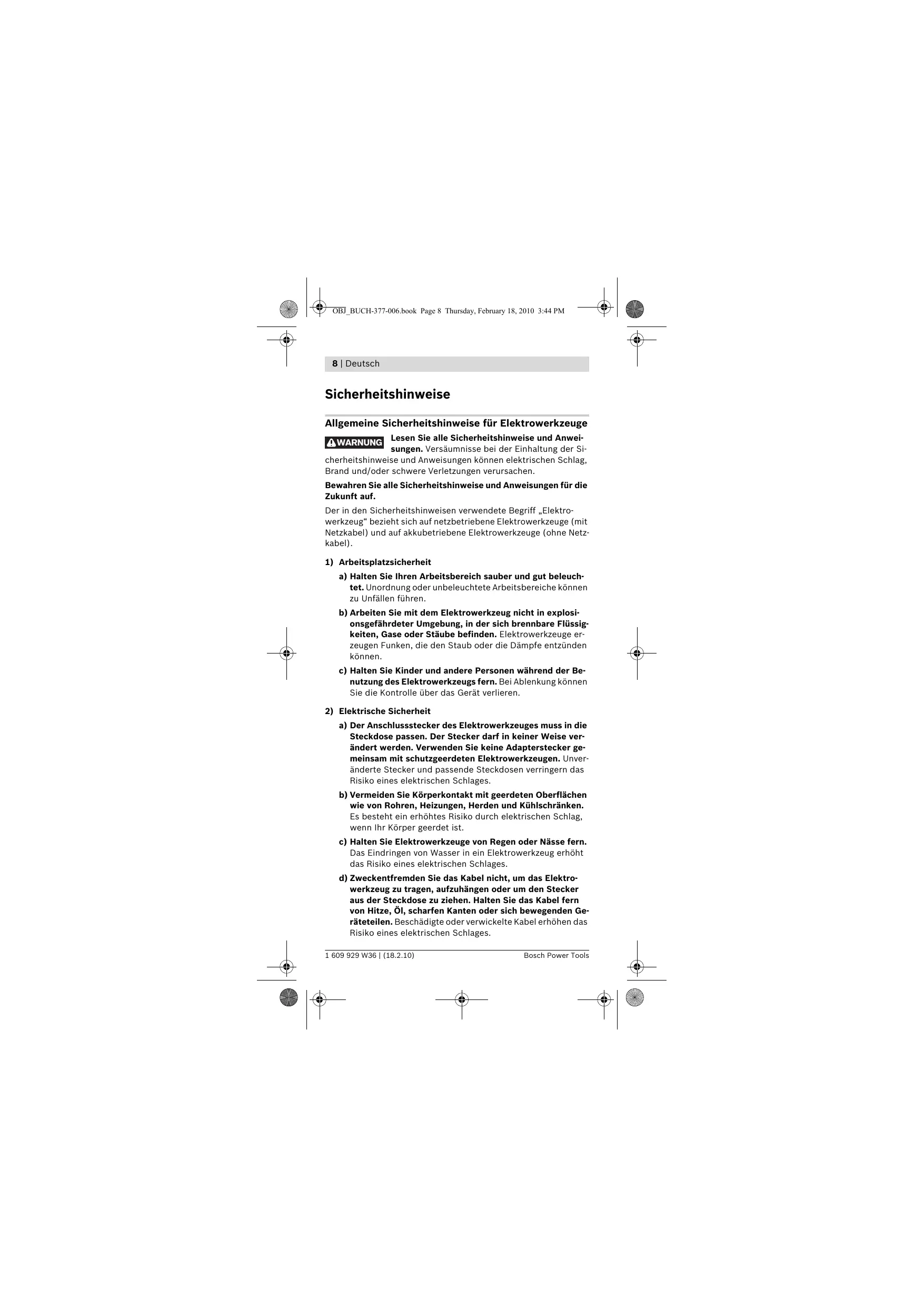

Allgemeine Sicherheitsdinweise für Elektrowerkzeuge
WARNING
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Si
cherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1) Arbeitsplatzsicherheit
a) Halten Sie ihren Arbeitsbereich sauber und gut beleuch-tet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfällen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
Deutsch | 9
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder trabgen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlussel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
10 | Deutsch
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissem Si sich, dass diese ange-schlossen sind und richtig verwendet werden. Verwen-dung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
4) Verwendung und Behandlung des Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörerteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesen nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) Verwendung und Behandlung des Akkuwerkzeuges
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgebung, wenn es mit anderen Akkus verwendet wird.
Deutsch | 11
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metalgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspüssen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
6) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektronikzeuges erhalten bleibt.
Sicherheitshinweise für Akku-Universalschneider
Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserrend.
Achten Sie beim Schneiden auf spannungsführende Leitungen. Es besteht Verletzungsgefahr.
Führer Sie beim Schneiden niemals die Hand vor dem Messer. Es besteht Verletzungsgefahr.
Vermeiden Sie ein versehentliches Einsatzen. Das Tragen des Elektrowerkzeugs mit Ihr Hem Finger am Ein-/Ausschalter kann zu Unfallen führen.
Verriegeln Sie die Einschalsperre nach jedem Gebrauch des Elektrowerkzeugs und bevor Sie eine Überprüfung oder Wartung durchführren. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgesefahr.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus konnen Dämpfe austreten. Führren Sie Frischluft zu unduchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe konnen die Atemwege reizen.
12 | Deutsch
Sicherheitshinweise für Ladegeräte
Halten Sie das Ladegerät von Regen oder Nasse fern.
Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages.
Laden Sie keine Fremd-Akkus. Das Ladegerät ist nur zum Laden von Bosch Li-lonen-Akkus mit den in den Technischen Daten angegebenen Spannungen geeignet. Ansonsten besteht Brand- und Explosionsgesehr.
Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und halten Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärung des Ladegerätes besteht Brandgefahr.
Beaufsichtigen Sie Kinder und stellen Sie sich, dass Kinder nicht mit dem Ladegerät speien.
Deutsch | 13
Funktionsbuchung
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Schneiden von flexiblen, weichen Materialien bis zu 6 mm, wie Teppich, PVC, Karton, Leiderarten, Stoffe und ähnliche Materialien.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Componenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf den Grafikseiten.
1 Ein-/Ausschalter
2 Einsatzspere für Ein-/Ausschalter
3 Schutzhaube
4 Schneidmesser
5 Führungskufe
6 Schnittlinienmarkierung „Cut Control"
7 Akku-Ladezustandsanzeige
8 Handgriff
9 Buchse für Ladstecker
10 Ladstecker des Ladegerätes
11 Akku-Ladeschale
12 Schraube für Messerbefestigung
13 Schneidadapter
*Abgebildetes oder beschriebenes Zubehör besteht nicht zum Standard-Lieferumfang. Das vollständige Zubehör führen Sie in unserem Zubehörprogramm.
Gerausch-/Vibrationsinformation
Messwerte für Gerausch ermittelt entsprechend EN 60745.
Der A-bewertete Schalldruckpegel des Elektrowerkzeugs ist typischerweise kleiner als 70 dB(A). Unsicherheit K = 3 dB.
Der Gerauschpegel beim Arbeiten kann 80 dB(A) überschreiben.
Gehorschutzlagen!
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:
Schwingungsemissionswert a_h < 2,5m / s^2
Unsicherheit K = 1,5 m/s^2 .
14 | Deutsch
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder während, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.
Technische Daten
| Akku-Universalschneider | Xeo | |
| Sachnummer | 3 603 B05 1.. | |
| Nennspannung | V | 3,6 |
| Leerlaufdrehzahl | min-1 | 240 |
| Schneidleistung/Akkuladung (6 mm Teppich verstärkt) ca. | m | 150 |
| Gewicht entspruchend EPTA-Procedure 01/2003 | kg | 0,4 |
| Akku | Li-lonen | |
| Kapazität | Ah | 1,3 |
| Ladegerät | ||
| Sachnummer | 2 607 225 243 | |
| UK: 2 607 225 247 | ||
| Ladezeit | h | 3-5 |
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelnner Elektrowerkzeuge können variieren.
Deutsch | 15
Konformitätserklarung €
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten" beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 (Akku-Gerät) und EN 60335 (Akku-Ladegerät) gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 2006/42/EG.
Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
C 2007
Achtung! Vor Wartungs- oder Reinigungsrarbeiten das Elektrowerkzeug ausschalten und die Einschalsperre 2 verriegeln.
Akku laden (siehe Bild A)
Benutzen Sie kein anderes Ladegerät. Das mitgelieferte Ladegerät ist auf den in Ihr Elektrowerkzeug eingebauten Li-Ionen-Akku abgestimmt.
- Beachten Sie die Netzspannung! Die Spannung der Strom-quelle muss mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen. Mit 230 V gekennzeichne Ladegeräte können auch an 220 V betrieben werden.
Der Akku wird teilgeladen ausgeliefert.
Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig auf (mindestens 3-5 Stunden).
Das Elektrowerkeug kann während des Ladevorgangs nicht benutzt werden; es ist nicht defekt, wenn es während des Ladevorgangs nicht Funktioniert.
16 | Deutsch
Der Li-lonen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verstürden. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)" gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschelt: Das Einsatzwerkzeug bewegt sich nicht mehr.
ACHTUNG
Drucken Sie nach dem automatischen Abschalten des Elektrowerkzeuges nicht weiter auf den Ein-/Ausschalter.
Der Akku kann beschädigt werden.
Ein neuer oder länger Zeit nicht verwendeter Akku bringt erst nach ca. 5 Lade- und Entladezyklen seine volle Leistung.
Leuchtet die Akku-Ladezustandsanzeige 7 bei gedrücktem Ein-/Ausschalter 1 rot auf, hat der Akku weniger als 30% seiner Kapazität und sollte aufgeladen werden.
- Stecken Sie den Netzstecker des Ladegerätes in die Steckdose und den Ladstecker 10 in die Buchse 9 an der Rückseite des Handgriffs.
oder
- Stecken Sie den Netzstecker des Ladegerätes in die Steckdose und den Ladestecker 10 in die Buchse an der Rückseite der Akku-Ladeschale 11. Anschließlich stellen Sie den Akku-Universalschneider in die Ladeschale.
Die Akku-Ladezustandsanzeige 7 zeigt den Ladefortschnitt an.
Beim Ladevorgang blinkt die Anzeige grün. Leuchtet die Anzeige dauerhaft grün ist der Akku vollständig geladen.
Beim Ladevorgang erwart mit sich der Handgriff des Elektrowerkzeuges. Dies ist normal.
Bei längerem Nichtgebrauch trennen Sie das Ladegerät vom Stromnetz.
Schützen Sie das Ladegerät vor Nüssie!
Beachten Sie die Hinweise zur Entsorgung.
Deutsch | 17
Werkzeugwechsel (siehe Bilder B1-B3)
- Verriegeln Sie die Einschalsperre 2.
- Drehen Sie mit Hilfe eines Schraubendrehers das Schneidmesser 4 so lange, bis ein Loch des Schneidmessers offen ist.
- Stecken Sie einen dūnnen, stabilen Gegenstand (z.B. einen Nagel) in das offene Loch, um das Schneidmesser zu blockieren.
- Losen Sie die Schraube für die Messerbefestigung 12.
- Entfernen Sie den Gegenstand, den Sie zum Blockieren des Schneidmessers verwendet haben.
- Hebien Sie das Schneidmesser liegt an undziehen Sie es nach untenhereus.
- Setzen Sie das neue Schneidmesser mit der abgeschliffenen Kante nach außen auf die Werkzeugaufnahme auf. Achten Sie darauf, dass das Schneidmesser auf der Werkzeugaufnahme einrastet.
- Ziehen Sie die Schraube für die Messerbefestigung wieder fest.
Betrieb
Inbetriebnahme
Einschalten
- Entriebeln Sie die Einschalsperre 2.
- Zur Inbetriebnahme drücken Sie den Ein-/Aus-Schalter 1 und halten ihn gedrückt.
Ausschalten
Zum Ausschalten setzen Sie den Ein-/Ausschalter 1 los.
- Verriegeln Sie danach die Einschalsperre 2 wieder.
Arbeitshinweise
Belasten Sie das Elektrowerkzeug nicht so stark, dass es zum Stillstand kommt.
Die Schneidleistung des Elektrowerkzeugs hangt ab von den zu schneidenden Materialien und dem Ladezustand des Akkus.
Ein überhöhter Vorschub vindert je nach Akku-Ladung erheblich das Leistungsvermögen.
Halten Sie das Schneidmesser immer frei und sauber von Materialresten.
Die Führungskufe 5 darf beim Schneiden nicht verkanten und muss parallel zur Schnittfläche ausgerichtet sein.
Bei einem unsachgemäßen Einsatz wird das Schneidmesser unscharf.
18 | Deutsch
Dünne Materialien wie Stoffe können beim Schneiden in das Elektrowerzeug eingezogen werden und verklemmen. Drücken Sie deshalb bei diesen Materialien nicht zu stark, um gut schneiden zu konnen. Halten Sie sie beim Schneiden auf Spannung und schneiden Sie langsam.
Optimale Schnittergebnisse können Sie am besten durch praktische Versuche ermittelt.
Uberlastschutz
Bei einer zu hohen Belastung blinkt die Akku-Ladezustandsanzeige 7 rot und das Elektrowerkzeug schaltet sich automatisch ab.
- Zur erneuten Inbetriebnahme müssen Sie zuerst das Elektrowerkzeug entlasten und danach wieder einschalten (Ein-/Aus-Schalter 1 drücken).
Die Akku-Ladezustandsanzeige leuchtet wieder grün.
Schnittlinienmarkierung „Cut Control"
Die rote Linie auf der Schutzhaube (Schnittlinienmarkierung „Cut Control“ 6) zeigt Ihnen die Schnittlinie des Schneidmessers 4 an.
Dadurch konnen Sie das Elektrowerkzeug prazise entlang der auf dem Werkstoff markierten Schnittlinie führen.
Schneiden mit Hilfe des Schneidadapters (Zubehör) (siehe Bilder C1-C2)
Mit dem Schneidapter 13 können Sie z.B. einen Bodenbelag entlang einer Wand schneiden.
Nach dem Schneiden hat der Bodenbelag einen optimalen Abstand von 3-5 mm zur Wand (Dehnfuge).
- Schneiden Sie den Bodenbelag zuerst 5-8 cm über dem gewünschten Rand ab.
Zum Befestigen des Schneidadapters 13 am Elektrowerkzeug schieren Sie die Führungskufe 5 bis zum Anschlag in die Aufnahme des Schneidadapters. - Setzen Sie den Schneidadapter bündig zwischen Wand und Boden.
Der aufgeprägte Pfeil muss damit in Richtung Boden ("Floor") zeigen.
- Schalten Sie das Elektrowerkzeug ein und führen Sie den Schneidadapter langsam entlang der Wand.
Hinweis: Achten Sie darauf, dass Sie den Schneidadapter immer bündig zur Wand und zum Boden führen und dass der Bodenbelag immer straff auf dem Schneidadapter liegt. Sonst ist ein genaues Ablängen nicht möglich.
Deutsch | 19
Wartung und Service
Wartung und Reinigung
Achtung! Vor Wartungs- oder Reinigungsrarbeiten das Elektrowerkzeug ausschalten und die Einschalsperre 2 verriegeln.
Halten Sie das Elektrowerkzeug sauber, um gut und sicher zu arbeiten.
Beim Schneiden können sich Materialrechte unter der Schutzhaube sammeln.
- Reinigen Sie die Schutzhaube 3 regelmäßig mit einem Pinsel oder einem leicht angefeuchteten Tuch.
Solle das Elektrowerkzeug troz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für Bosch-Elektrrowerkzeuge ausführten zu halten.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.
Transport
Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist.
Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.
Beim Versand von Li-Ionen-Akkus kann eine Kennzeichnungspflicht entstehen,itte beachten Sie dazu die nationalen Vorschriften.
20 | Deutsch
Kundendienst und Kundenberatung
Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Hisres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft OhnenGREne bei Fragen zu Kauf,Anwendung und Einstellung von Produktien und Zubehoren.
www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.
www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld - Willershausen
Tel. Kundendienst: +49 (1805) 70 74 10*
Fax: +49 (1805) 70 74 11*
(* Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunk-netzen)
E-Mail: Servicezentrum.Elektrowerkzeuge@de.
b Bosch.com
Tel. Kundenbergatung: +49 (1803) 33 57 99
(Festnetzpreis 9 ct/min, hochstens 42 ct/min aus Mobilfunk-netzen)
Fax: +49 (711) 758 1930
E-Mail: kundenberatung ew@de.bosch.com
Österreich
Tel.: +43 (01) 797222010
Fax: +43 (01) 7 97 22 20 11
E-Mail:
service.elektrowerkzeuge@at.bosch.com
Schweiz
Tel.: +41 (044) 847 15 11
Fax: +41 (044) 847 15 51
Luxemburg
Tel.: +32 (070) 22 55 65
Fax: +32 (070) 22 55 75
E-Mail: outillage.gereedschap@be.bosch.com
Deutsch | 21
Entsorgung
Akku-Universalschneider, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.
Zum sortenreinen Recycling sind Kunststoffeile gekennzeichnet.
In Deutschland sind nicht mehr gebrauchsfähige Elektrowerkzeuge zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an:
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstr. 3
37589Kalefeld
Nur fur EU-Länder:
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesamt melt und einer umweltgerechten Wiederverwertung zugeführrt werden.
Akkus/Batterien:
Li-lon
Li-Ion:
Bitte beachten Sie die Hinweise im Abschnitt „Transport“, Seite 19.
Werfen Sie Akkus/Batterien nicht in den Hausmull, ins Feuer oder ins Wasser. Akkus/Batterien sollen, wenn möglich entladen, gesammelt, recycelt oder auf umwelterfrendliche Weise entsorgt werden.
Nur für EU-Länder:
Gemäß der Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recyelt werden.
Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Um den Akku aus dem Elektrowerkzeug zu enthalten, betätigten Sie den Ein-/Ausschalter 1 solange, bis der Akku vollständig entladen ist. Drehen Sie die Schrauben am Gehäuse hers und behmen Sie die Gehäuseschale ab. Trennen Sie die Anschlüsse am Akku und behmen Sie den Akku Heraus.
Änderungen vorbehalten.
22 | English
Safety Notes
Leinfelden, 19.02.2010
42 | Français
Montage
Pour votre sécurité
Leinfelden, 19.02.2010
Montagem
Para sua seguranca
Leinfelden, 19.02.2010
Montaggio
2) Elektrische verilgheit
Bveiliging gegen overbelasting
Leinfelden, 19.02.2010
Montering
Sekundär-/primarbatterier:
