Produkttype	Bevægelsesdetektor (MD) / Tilstedeværelsesdetektor (PD)
Mål (indbygget)	109 × 70 mm
Mål (påbygget)	129 × 65 mm
Mål (indbygget i loft)	109 × 109 mm
Strømforsyning	220-240 V, 50/60 Hz
Strømforbrug i standby	< 0,1 W
Detektionsvinkel	360°
Tangentiel rækkevidde (ved 2,5 m)	∅ 8,5 m
Radial rækkevidde (ved 2,5 m)	∅ 4,5 m
Installationshøjde	2,5 - 4 m (optimal 2,8 m)
Justering af tærskelværdi for udløsning	2 - 1 000 lx
Tidsforsinkelse	5 s - 60 min
Driftsformer	Fuldautomatisk / Halvautomatisk / Dagtimer / Nattetimer / Præsentationstimer
Kommunikation	Fjernbetjeninger RC5, RC8 ; Smart Remote (Bluetooth-app)
Parallelforbindelse	Op til 10 detektorer
Beskyttelsesgrad	IP54 (kun påbygget version)
Temperaturområde	-20 °C til +50 °C
Koblingseffekt COM1	2.000 W (gløde-/halogenlamper) ; 500 W (LED/BE)
Vedligeholdelse	Tørres af uden rengøringsmiddel
Producentgaranti	5 år (under betingelser)
Sikkerhed	Installation af kvalificeret personale ; afbryd strømmen før indgreb

Ofte stillede spørgsmål - MD-8 ECO COM1 STEINEL

Hvordan justerer jeg detektorens følsomhed?

Følsomheden justeres via potentiometeret for udløsningstærskel (2 til 1000 lux) eller via fjernbetjeningen / Smart Remote-appen. Brug Teach-IN-tilstanden til at registrere den omgivende lysstyrke.

Hvad er rækkevidden for MD-8 ECO COM1-detektoren?

Ved 2,5 m højde er den tangentielle rækkevidde 8,5 m og radiale 4,5 m. Detektionsvinklen er 360°.

Kan jeg bruge denne detektor udendørs?

Ja, påbygget version er IP54 og egnet til udendørs brug. Den indbyggede version er ikke beskyttet mod vandstænk.

Hvordan installeres detektoren?

Installationen skal udføres af en kvalificeret elektriker. Afbryd strømmen, tilslut ledningerne (L, N, PE, S, ↓), fastgør lastmodulet, og klik derefter det magnetiske detektionsmodul på plads.

Hvad gør jeg, hvis lyset ikke tænder?

Kontrollér strømforsyningen, lysstyrketærsklen (øg den) og detektionsområdet (fjern forhindringer). Sørg for, at halvautomatisk tilstand ikke er aktiveret, hvis du forventer automatisk tænding.

Hvordan forbinder jeg detektoren til min smartphone?

Download Smart Remote-appen (tilgængelig i App Store og Google Play). Aktivér Bluetooth på din smartphone, åbn appen, og følg instruktionerne for at parre detektoren.

Kan jeg tilslutte flere detektorer sammen?

Ja, du kan tilslutte op til 10 detektorer parallelt via L'-terminalen. Dette muliggør synkroniseret drift: så snart en detektor registrerer bevægelse, tændes alle armaturer.

Hvad er garantiperioden?

Producentgarantien er 5 år fra købsdatoen for detektorer, projektører og armaturer. Den dækker materiale- eller fabrikationsfejl. Opbevar købsbeviset.

Hvordan rengør jeg detektoren?

Rengør kun apparatet tørt med en blød klud. Brug ikke rengøringsmidler eller vand for at undgå risiko for elektrisk stød eller skader.

Hvad gør jeg, hvis detektoren slukker for tidligt?

Øg tidsforsinkelsen (justerbar fra 5 s til 60 min) via potentiometeret eller appen. Kontrollér også, at lysstyrketærsklen ikke er for lav. Hvis problemet fortsætter, se kapitlet 'Fejlfinding' i vejledningen.

BRUGSANVISNING MD-8 ECO COM1 STEINEL

Efterlystid COM1: 5 min

Hel- / halvautomatik: helautomatik

– Efterlystid: COM1 relä 5 sek – 60 min

– Efterlystiden löper ut.

- Öka efterlystiden.

- Minska efterlystiden.

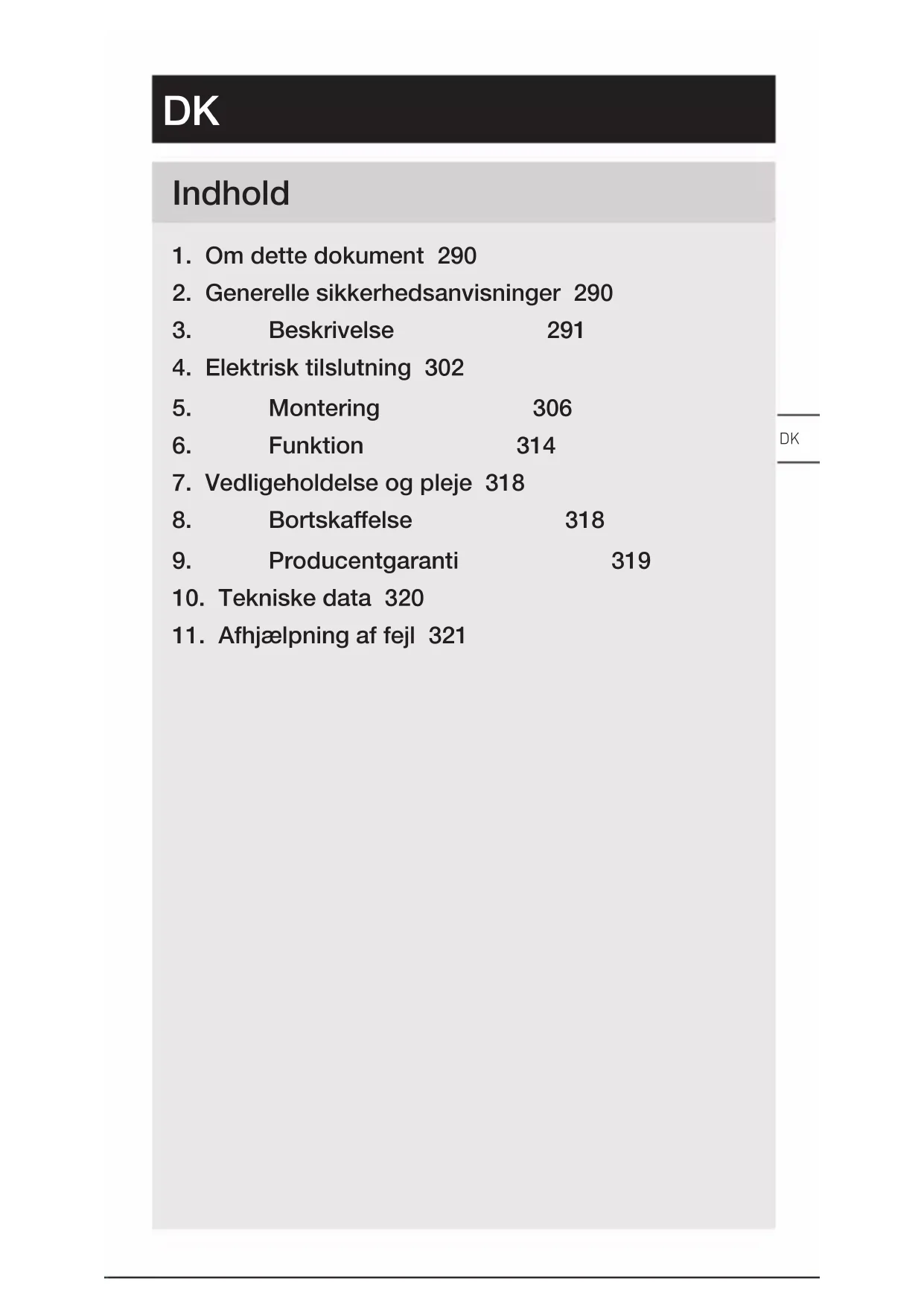

1. Om dette dokument 290
2. Generelle sikkerhedsanvisninger 290
3. Beskrivelse 291

4. Elektrisk tilslutning 302

5. Montering 306

6. Funktion 314

7. Vedligeholdelse og pleje 318

8. Bortskaffelse 318

9. Producentgaranti 319

10. Tekniske data 320

11. Afhjælpning af fejl 321

1. Om dette dokument

• Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse.
• Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Advarsel mod farer!

Advarsel mod farer på grund af strøm!

Advarsel mod farer på grund af vand!

2. Generelle sikkerhedsanvisninger

Fare, hvis brugsanvisningen ikke følges!

Denne vejledning indeholder vigtige informationer om sikker håndtering af enheden. Der gøres specifikt opmærksom på mulige farer. Manglende overholdelse kan medføre døden eller alvorlige kvæstelser.

• Læs vejledningen omhyggeligt.
  • Følg sikkerhedsanvisningerne.

• Opbevar vejledningen, så der er adgang til den.

• Händtering af elektrisk strøm kan medføre farlige situationer. Berøring af strøm førende dele kan give elektrisk stød, forbrændinger og medføre dødsfald.

• Arbejde på netspænding må kun udføres af kvalificeret fagpersonale.
• Overhold det pågældende lands installationsforskrifter og tilslutningsregler (f. eks. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Brug kun originale reservedele.

– Reparationer må kun udføres af specialvirksomheder.

3. Beskrivelse

Korrekt anvendelse

• Sensor.
• Indendørs loftmontering.
  – Variant AP til overflademontering.
  – Variant UP til indfældet montering.
  – Variant DE til indfældet loftmontering.

Sensorstørrelser

• Bevægelse (MD og PD).
  – Tilstedeværelse (PD).
  – Lysstyrke (MD og PD).

Ledningslængde mellem sensor og kontakt < 50 m.

Funktionsprincip

Tilstedeværelsessensoren og bevægelsessensoren er udstyret med pyrosensorer. Pyrosensorerne opfanger usynlig varmeudstråling fra objekter, der bevæ ger sig (f.eks. mennesker, dyr).

Tilstedeværelsessensoren udmærker sig ved et ekstra tilstedeværelsesområde, der muliggør en mere følsom registrering af mindre bevægelser. Den registrerede varmestråling omsættes elektronisk, og relæet omskiftes. Ved forhindringer (f.eks. mure eller vinduer) registreres der ingen varmestråling.

Grænseflade

COM1: relæ 1

COM1-relæet omskifter laster. Signaler behandles og udsendes.

Leveringsomfang MD / PD -8 ECO COM1 indfældet

3.1

• 1 sensor
• 1 afdækning
• 1 sikkerhedsdatablad (A)
• 1 Quick-Start-guide (B)

Leveringsomfang MD / PD -8 ECO COM1 overflademonteret

3.2

• 1 sensor
• 1 afdækning
• 1 sikkerhedsdatablad (A)
• 1 Quick-Start-guide (B)

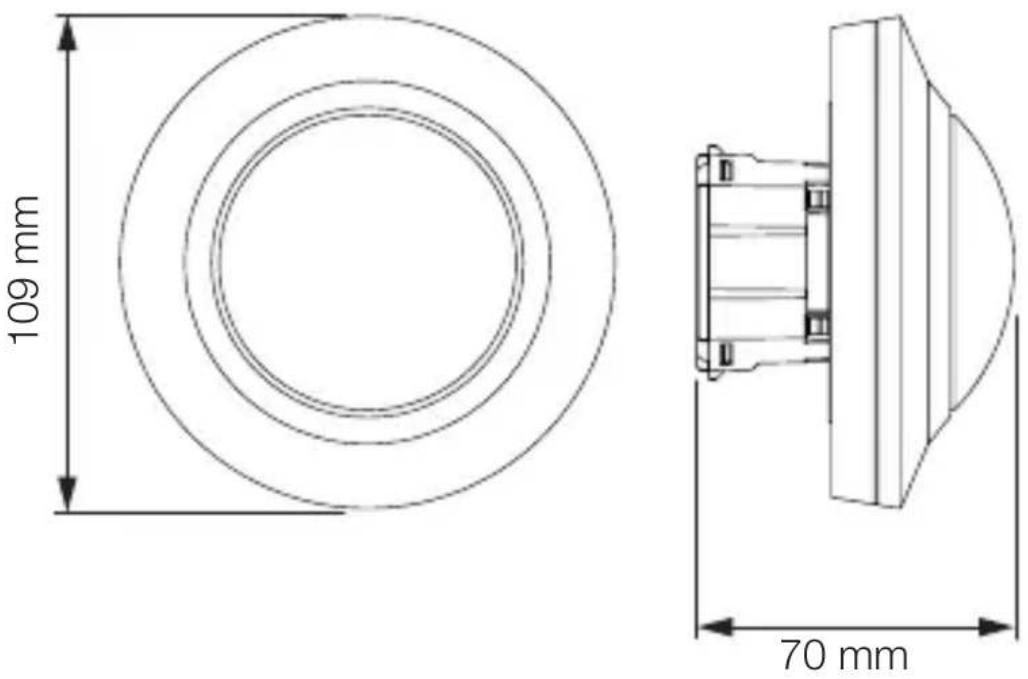

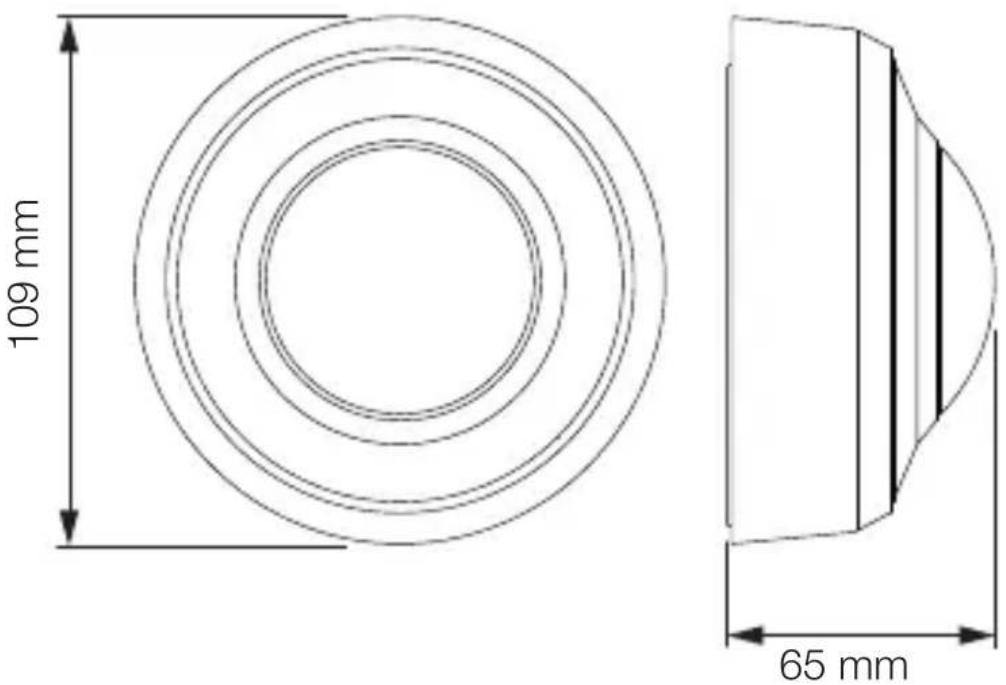

Produktmål MD / PD -8 ECO COM1 indfældet

3.3

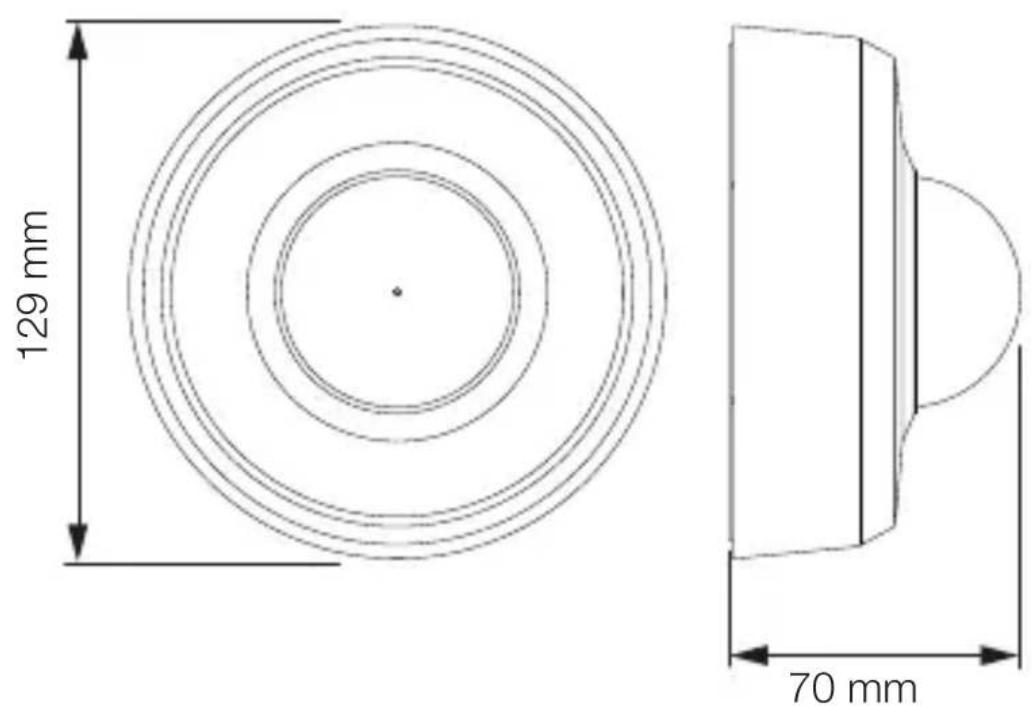

Produktmål MD / PD -8 ECO COM1 overflademonteret

3.4

Oversigt over enhed MD / PD -8 ECO COM1 indfældet

3.5

Oversigt over enhed MD / PD -8 ECO COM1 overflademonteret

3.6

A Synlig adapter
B Sensormodul
C Tilslutningsklemme
D Afdækningsring

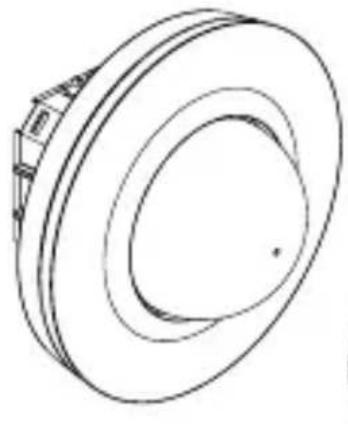

Leveringsomfang MD / PD -24 ECO COM1 indfældet

3.9

• 1 sensor
• 1 afdækning
• 1 sikkerhedsdatablad (A)
• 1 Quick-Start-guide (B)

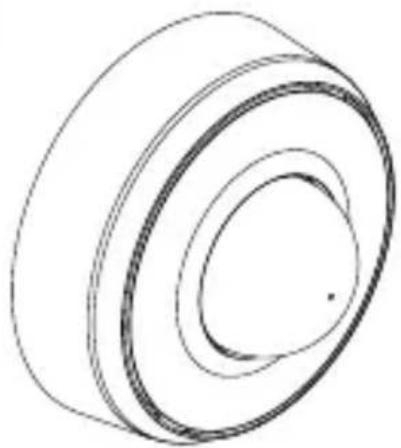

Leveringsomfang MD / PD -24 ECO COM1 overflademonteret

3.10

• 1 sensor
• 1 afdækning
• 1 sikkerhedsdatablad (A)
• 1 Quick-Start-guide (B)

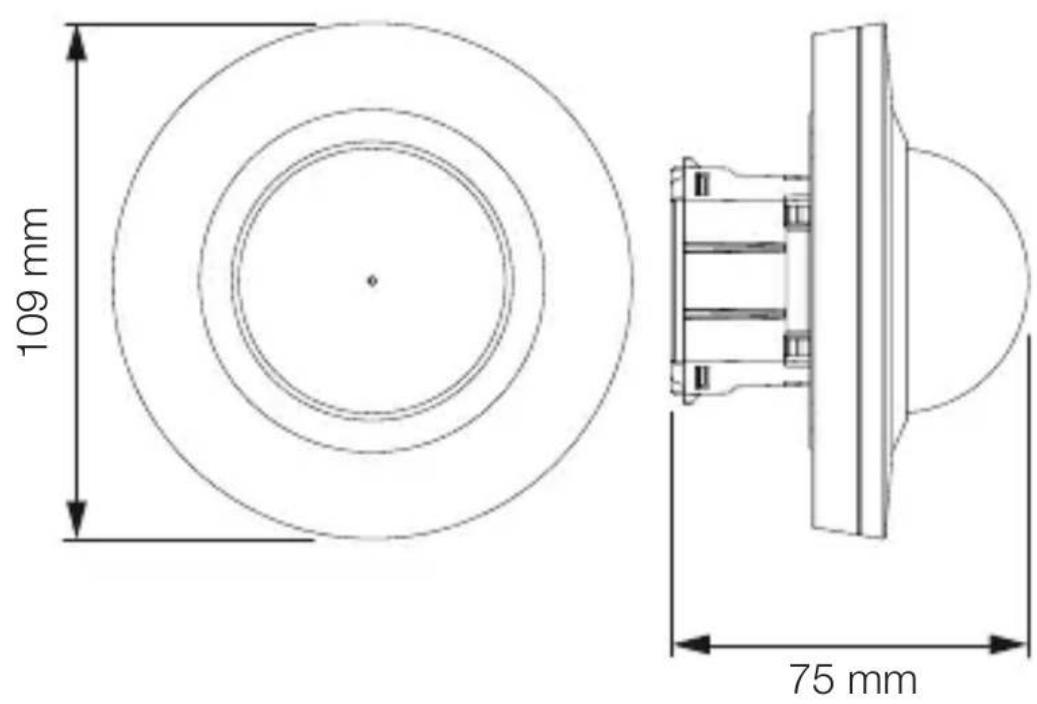

Produktmål MD / PD -24 ECO COM1 indfældet

3.11

Produktmål MD / PD -24 ECO COM1 overflademonteret

3.12

Oversigt over enhed MD / PD -24 ECO COM1 indfældet

3.13

Oversigt over enhed MD / PD -24 ECO COM1 overflademonteret

3.14

A Synlig adapter
B Sensormodul
C Tilslutningsklemme
D Afdækningsring

Netledningen består af en ledning med flere ledere (maks. ∅ på ledningerne: 2,5 mm):

Vigtigt: Ombytning af tilslutningerne fører senere til kortslutning i produktet eller i sikringsboksen. I så fald skal de enkelte ledninger identificeres og monteres på ny.

4.1

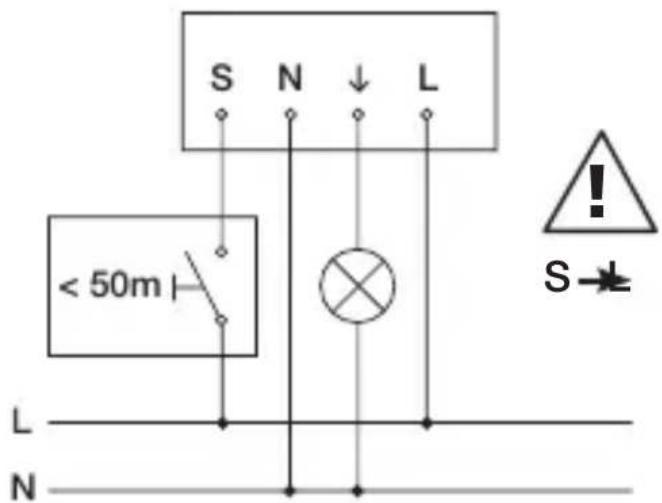

Ledningsdiagram COM1 indfældet

4.2

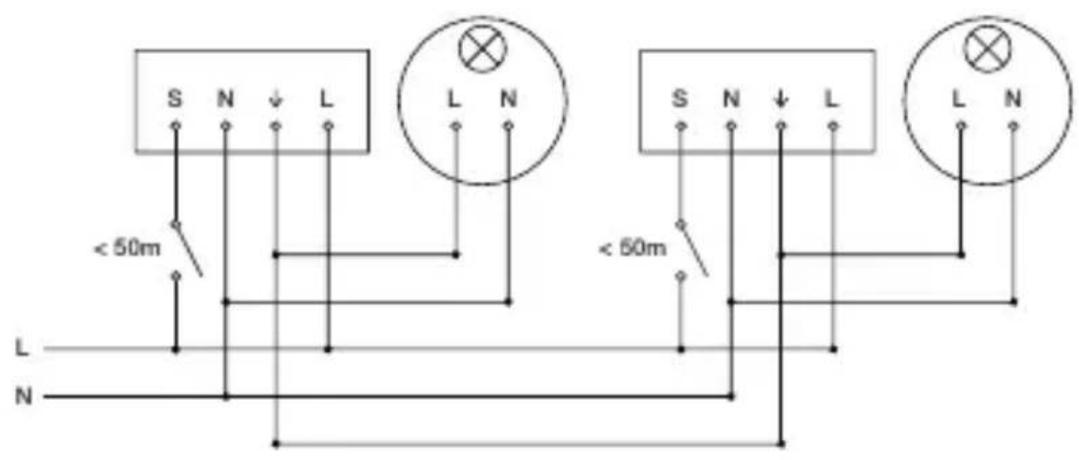

Ledningsdiagram COM1 indfældet – parallelkobling

4.3

Tilslutning af netledning COM1 indfældet

4.4

Ledningsdiagram COM1 overflademontering

4.5

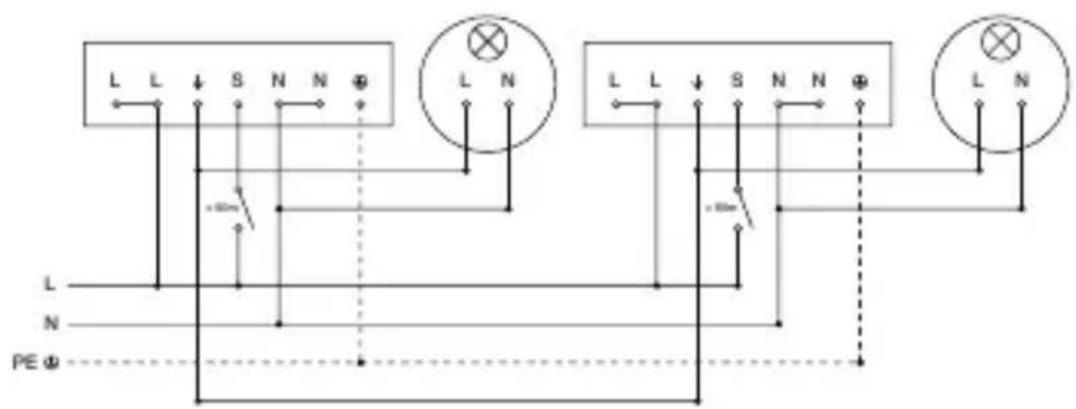

Ledningsdiagram COM1 overflademontering – parallelkobling

4.6

Tilslutning af netledning COM1 overflademontering

4.7

Berøring af strømførende dele kan give elektrisk stød, forbrændinger eller medføre dødsfald.

• Slå strømmen fra, og afbryd spændingstilførslen.
• Kontrollér med en spændings tester, om spændingen er afbrudt.
• Sørg for, at spændingstilførslen forbliver afbrudt.

Fare for materielle skader!

Ombytning af tilslutningsledningerne kan medføre kortslutning.

• Identificer tilslutningsledningerne.
• Forbind tilslutningsledningerne korrekt.

Forberedelse af montering

- Kontrollér alle komponenter for beskadigelser. Er produktet beskadiget, må det ikke tages i brug.

• Vælg et egnet monteringssted.
-Tag hensyn til rækkevidden
-Tag hensyn til bevægelsesregistreringen
-Vibrationsfrit.
-Overvågningsområde uden forhind ringer.
–Ikke i eksplosionsfarlige områder.
–Ikke på let brændbare overflader.

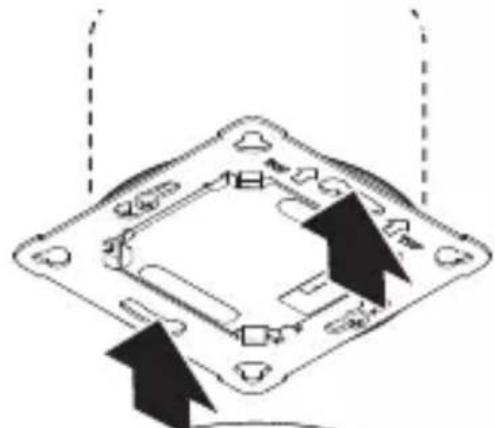

Monteringstrin til skjult tilførselsledning

5.1

• Kontrollér, at spændingstilførslen er afbrudt
• Tilslut til nettet.

→"4. Elektrisk tilslutning"

5.2

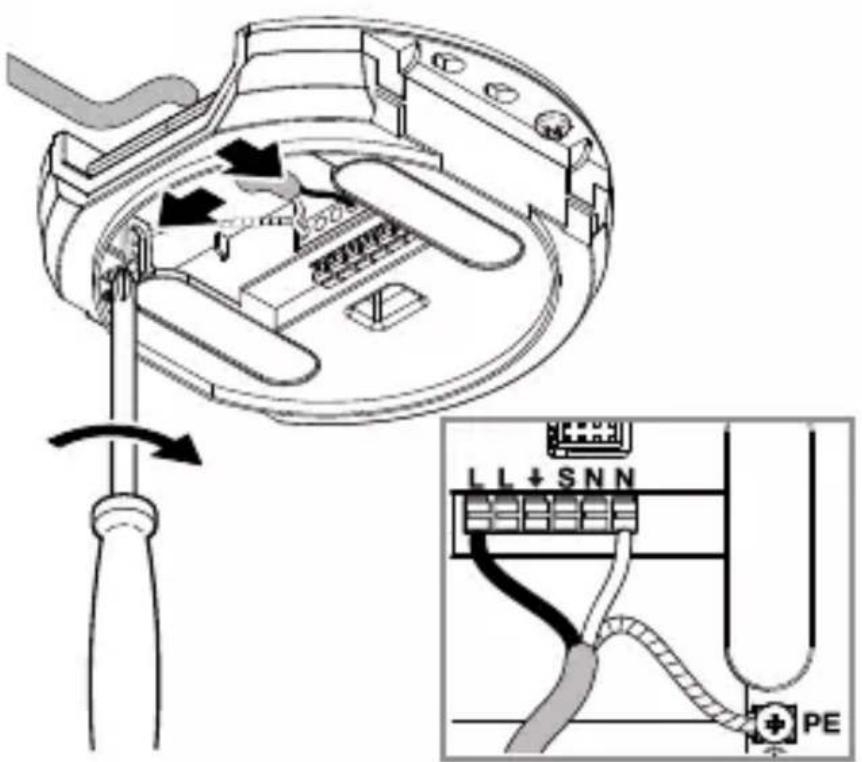

- Skru lastmodulet fast på indbygningsdåsen.

5.3

• Sæt det magnetiske sensormodul på lastmodulet.
• Slå strømforsyningen til

• Kontrollér, at spændingstilførslen er afbrudt
  • Markér borehullerne

5.5

- Bor huller (∅ 6 mm), og sæt rawlplugs i.

• Træk ledningen igennem.
• Skru lastmodulet på.

5.7

- Tilslut til nettet.

→"4. Elektrisk tilslutning"

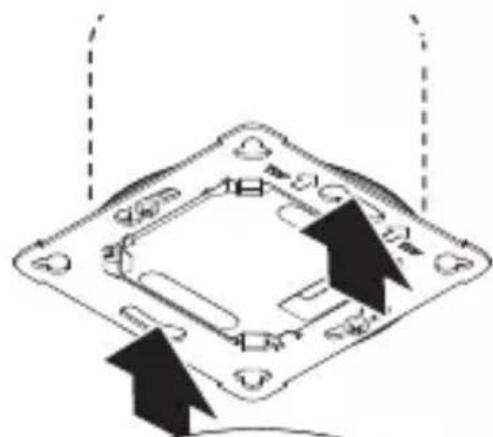

• Tryk monteringslasken ud.
