Typ výrobku	Detektor pohybu (MD) / Detektor přítomnosti (PD)
Rozměry (zapuštěné)	109 × 70 mm
Rozměry (povrchové)	129 × 65 mm
Rozměry (zapuštěné do stropu)	109 × 109 mm
Napájení	220-240 V, 50/60 Hz
Příkon v pohotovostním režimu	< 0,1 W
Detekční úhel	360°
Tangenciální dosah (při 2,5 m)	∅ 8,5 m
Radiální dosah (při 2,5 m)	∅ 4,5 m
Instalační výška	2,5 - 4 m (optimálně 2,8 m)
Nastavení prahu spouštění	2 - 1 000 lx
Časové zpoždění	5 s - 60 min
Provozní režimy	Plně automatický / Poloautomatický / Denní režim / Noční režim / Prezentační režim
Komunikace	Dálkové ovladače RC5, RC8; Smart Remote (aplikace Bluetooth)
Paralelní zapojení	Až 10 detektorů
Stupeň krytí	IP54 (pouze povrchová verze)
Teplotní rozsah	-20 °C až +50 °C
Spínací výkon COM1	2 000 W (žárovky/halogénové žárovky); 500 W (LED/BE)
Údržba	Čistěte nasucho bez čisticích prostředků
Záruka výrobce	5 let (za určitých podmínek)
Bezpečnost	Instalaci provádí kvalifikovaná osoba; před zásahem vypněte proud

Často kladené otázky - MD-8 ECO COM1 STEINEL

Jak nastavit citlivost detektoru?

Citlivost se nastavuje potenciometrem prahu spouštění (2 až 1000 lux) nebo pomocí dálkového ovladače / aplikace Smart Remote. Použijte režim Teach-IN pro zaznamenání okolního jasu.

Jaký je dosah detektoru MD-8 ECO COM1?

Při výšce 2,5 m je tangenciální dosah 8,5 m a radiální dosah 4,5 m. Detekční úhel je 360°.

Mohu tento detektor používat venku?

Ano, povrchová verze má krytí IP54, je vhodná do exteriéru. Zapuštěná verze není chráněna proti stříkající vodě.

Jak nainstalovat detektor?

Instalaci musí provést kvalifikovaný elektrikář. Vypněte proud, připojte vodiče (L, N, PE, S, ↓), upevněte montážní modul a nasaďte magnetický detekční modul.

Co dělat, když se světlo nerozsvítí?

Zkontrolujte napájení, práh jasu (zvyšte jej) a detekční zónu (odstraňte překážky). Ujistěte se, že není aktivován poloautomatický režim, pokud očekáváte automatické rozsvícení.

Jak připojit detektor k chytrému telefonu?

Stáhněte si aplikaci Smart Remote (dostupná v App Store a Google Play). Zapněte Bluetooth na telefonu, otevřete aplikaci a postupujte podle pokynů pro párování detektoru.

Mohu zapojit více detektorů dohromady?

Ano, můžete paralelně zapojit až 10 detektorů přes svorku L'. To umožňuje synchronizovaný provoz: jakmile jeden detektor zaznamená pohyb, všechna svítidla se rozsvítí.

Jaká je délka záruky?

Záruka výrobce je 5 let od data nákupu na detektory, projektory a svítidla. Kryje vady materiálu nebo výroby. Uschovejte doklad o koupi.

Jak čistit detektor?

Čistěte přístroj pouze nasucho měkkým hadříkem. Nepoužívejte čisticí prostředky ani vodu, aby nedošlo k úrazu elektrickým proudem nebo poškození.

Co dělat, když se detektor vypne příliš brzy?

Zvyšte časové zpoždění (nastavitelné od 5 s do 60 min) pomocí potenciometru nebo aplikace. Zkontrolujte také, zda práh jasu není příliš nízký. Pokud problém přetrvává, přečtěte si kapitolu 'Odstraňování závad' v návodu.

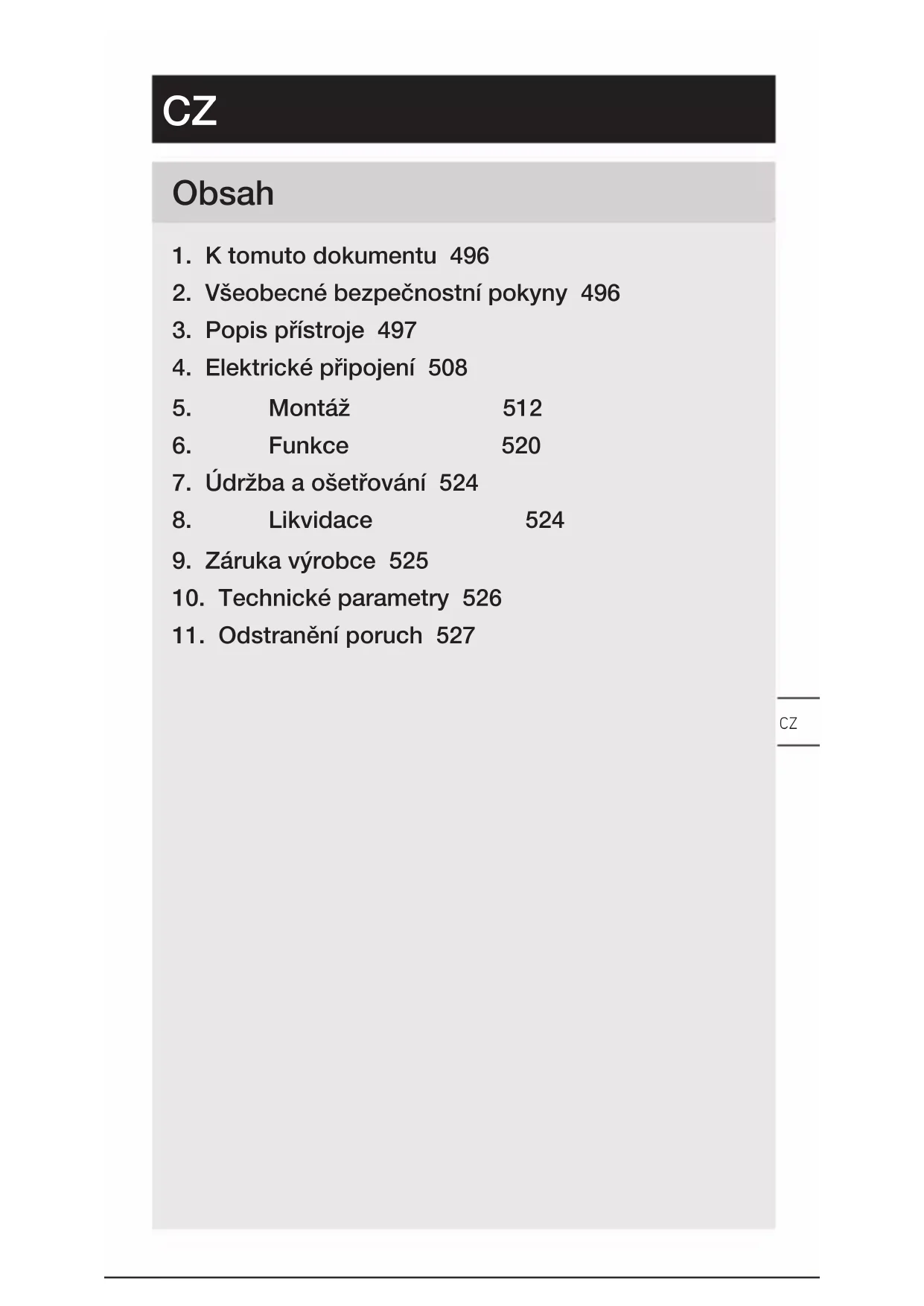

NÁVOD K OBSLUZE MD-8 ECO COM1 STEINEL

1. K tomuto dokumentu 496
2. Všeobecné bezpečnostní pokyny 496
3. Popis prístroje 497
4. Elektrické připojení 508
5. Montáž 512
6. Funkce 520
7. Údržba a ošetřování 524
8. Likvidace 524
9. Záruka výrobce 525
10. Technické parametry 526
11. Odstranění poruch 527

1. K tomuto dokumentu

– Chráněno autorským právem. Dotisk, i částečný, jen s naším souhlasem.
– Změny, které slouží technickému pokroku, vyhrazeny.

Varování před nebezpečím!

Varování před ohrožením elektrickým proudem!

Varování před ohrožením vodou!

2. Všeobecné bezpečnostní pokyny

Nebezpečí vyplývající z nedodržování návodu k použití!

Tento návod obsahuje důležité informace pro bezpečnou manipulaci s přístrojem. Na možná nebezpečí je upozorněno zvlášť. Nedodržování může vést ke smrti nebo těžkým poraněním.

• Pozorně si přečtěte návod.
• Řidte se bezpečnostními pokyny.
• Musí být stále přístupné.

– Zacházení s elektrickým proudem může vést k nebezpečným situacím. Při kontaktu s vodivými díly může dojít k úrazu elektrickým proudem, popáleninám nebo smrti.

– Práce na síťovém napětí může provádět pouze kvalifikovaný personál.

– Je třeba dodržovat předpisy pro instalaci elektrických zařízení a podmínky jejich připojení dle ČSN (např. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Používat jen originální náhradní díly.

– Opravy mohou provádět jen specializované provozy.

3. Popis prístroje

Používání v souladu s určením

• Senzor.
  – Montáž na strop v interiéru.
  – Varianta AP pro montáž na omítku.
  – Varianta UP pro montáž pod omítku.
  – Varianta DE pro montáž do stropu.

Položky senzorů

Senzor může zaznamenávat následující položky senzorů:

• Pohyb (MD & PD).
  – Přítomnost (PD).
  – Světlost (MD & PD).

Délka vedení mezi senzorem a tlačítkem <50 m.

Princip funkce

Prezenční hlásič a hlásič pohybu je vybaven pyroelektrickými senzory. Pyroelektrické senzory zaznamenávají neviditelné tepelné záření vydávané pohybujícími se těly (např. osob, zvířat).

Prezenční hlásič se vyznačuje dodatečnou oblastí pre-zence, která umožňuje citlivější záchyt i malých pohybů. Takto zaznamenané tepelné záření je pak elektronicky převedeno a relé se sepne. Tepelné záření neprochází překážkami (např. zdi, skleněné tabule).

Rozhraní

COM1: relé 1

Relé COM1 spíná zátěž. Signály jsou zpracovány a vydány.

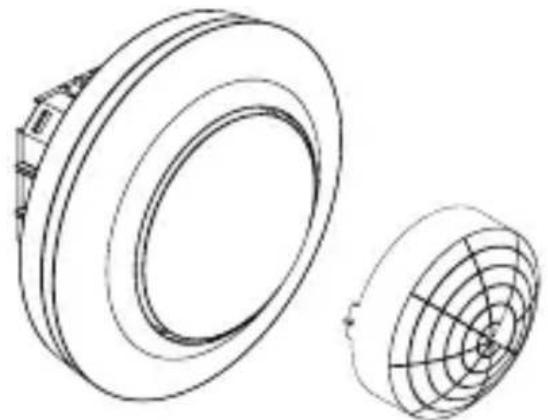

Rozsah dodávky MD / PD -8 ECO COM1 pod omítku

3.1

• 1 senzor
• 1 krycí segment
• 1 bezpečnostní list (A)
• 1 stručný návod k použití (B)

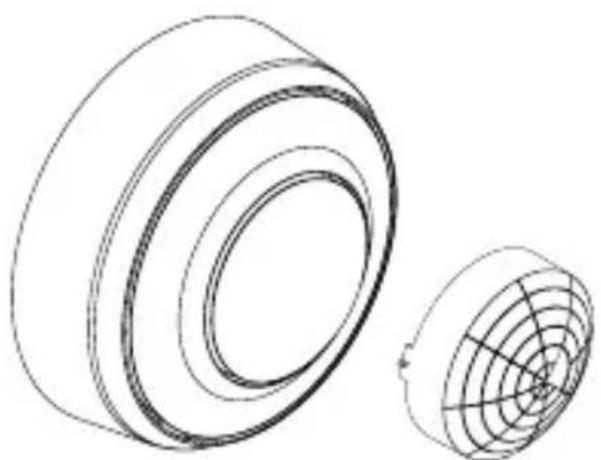

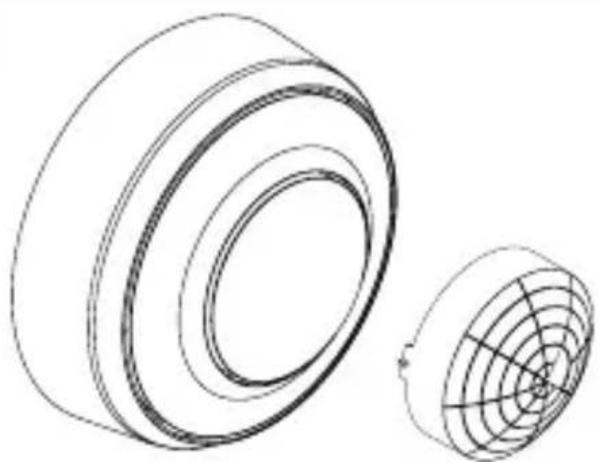

Rozsah dodávky MD / PD -8 ECO COM1 na omítku

3.2

• 1 senzor
• 1 krycí segment
• 1 bezpečnostní list (A)
• 1 stručný návod k použití (B)

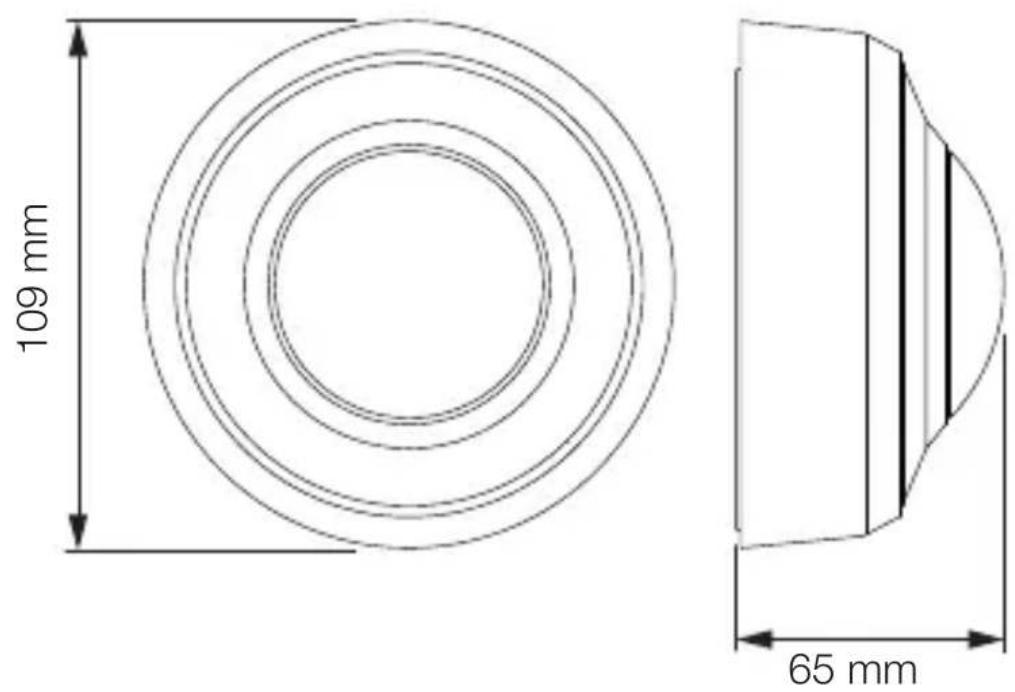

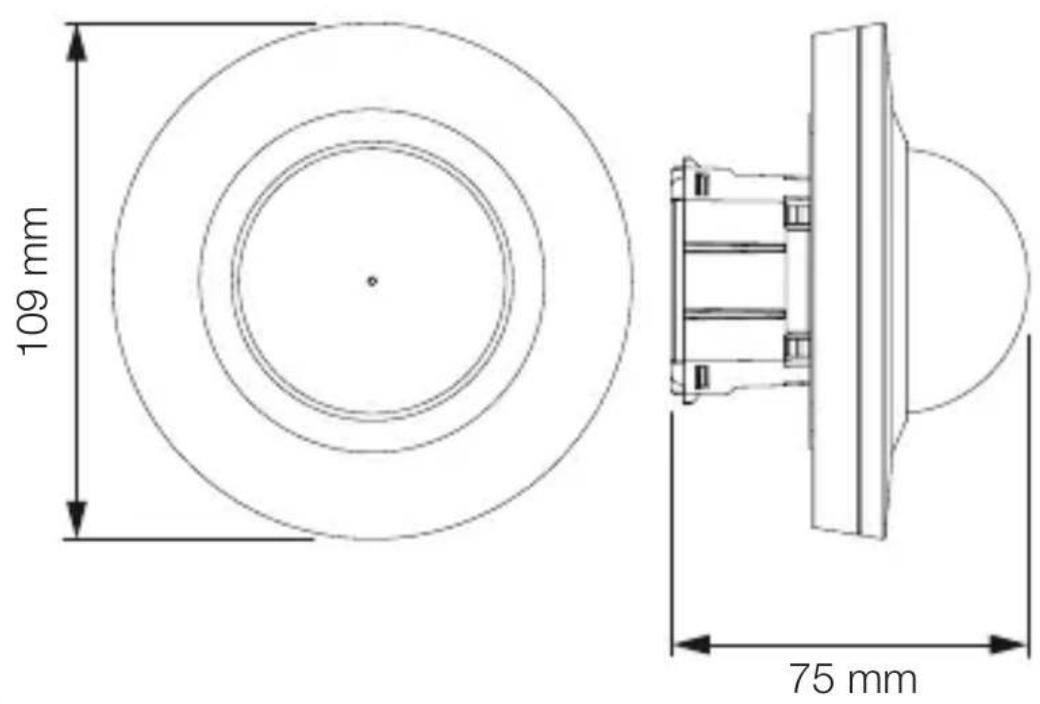

Rozměry výrobku MD / PD -8 ECO COM1 pod omítku

3.3

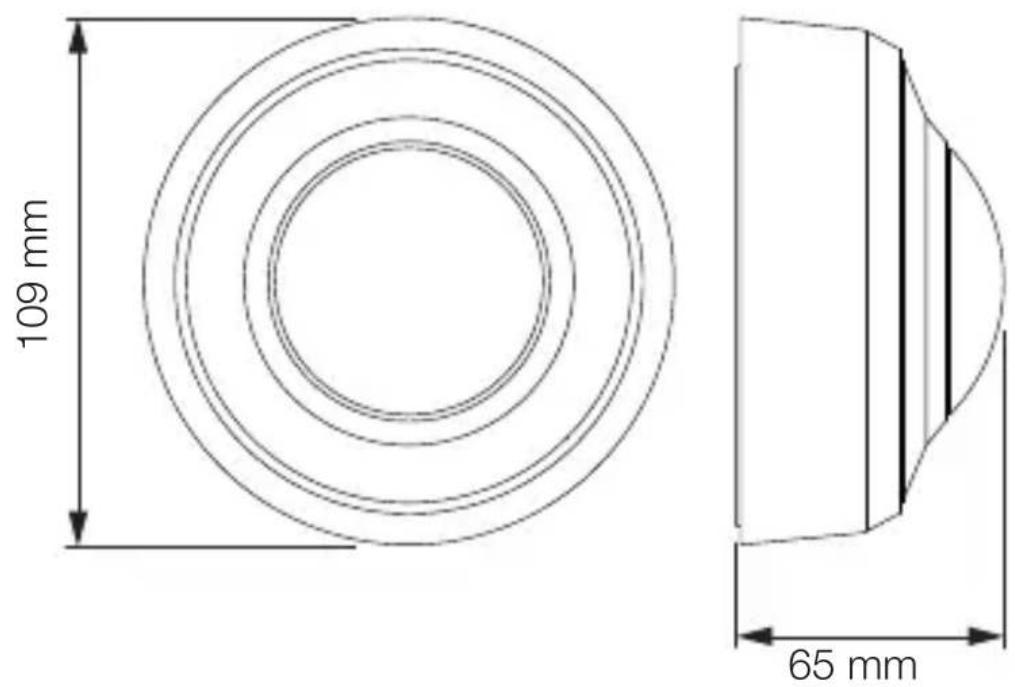

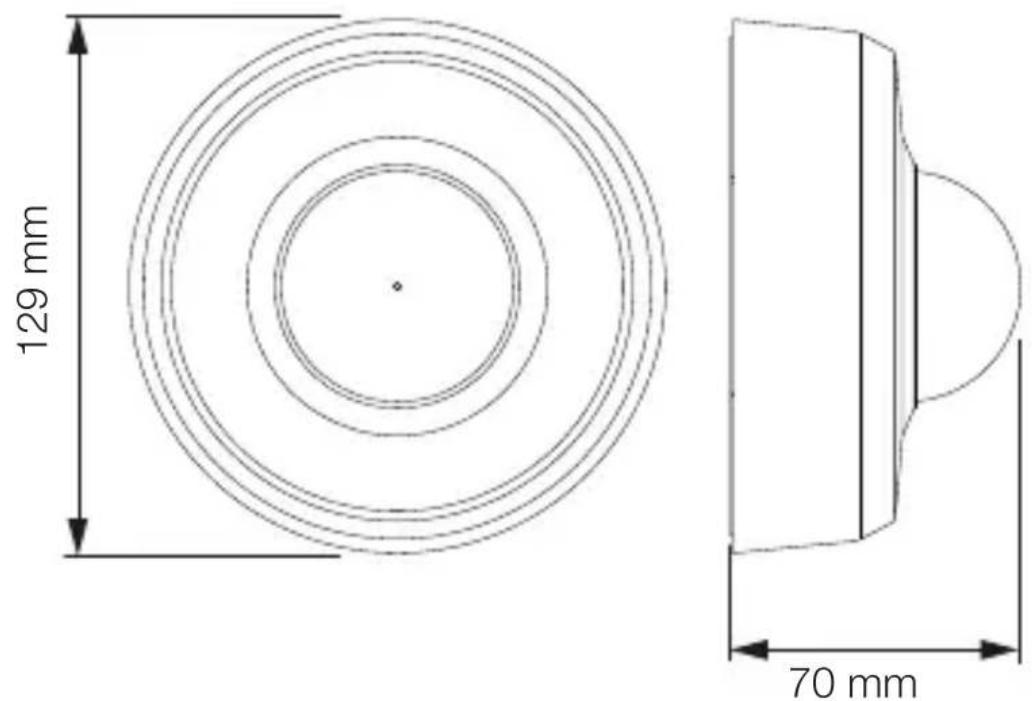

Rozměry výrobku MD / PD -8 ECO COM1 na omítku

CZ

3.4

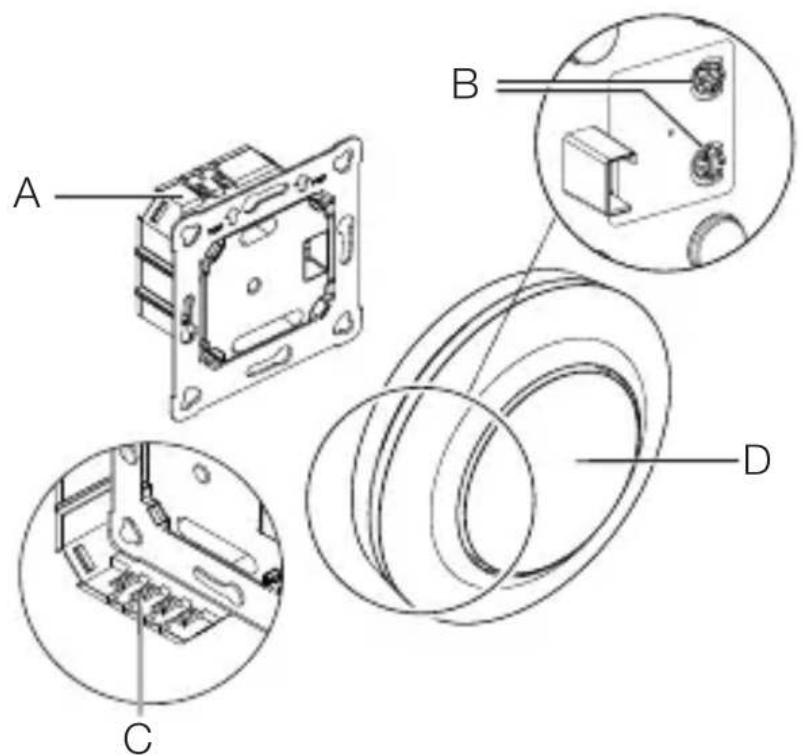

Přehled zařízení MD / PD -8 ECO COM1 pod omítku

3.5

A Zátěžový modul
B Kolík potenciometru
C Připojovací svorka
D Senzorový modul

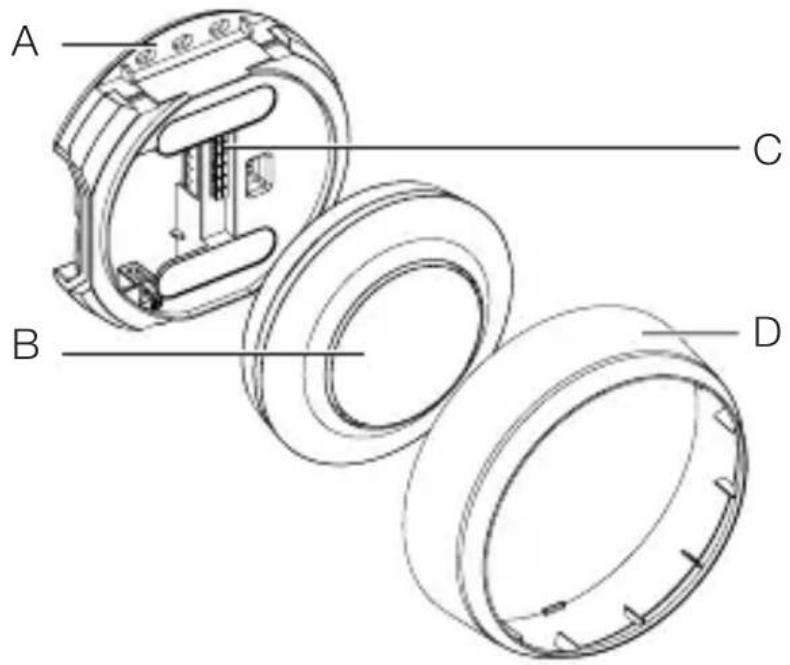

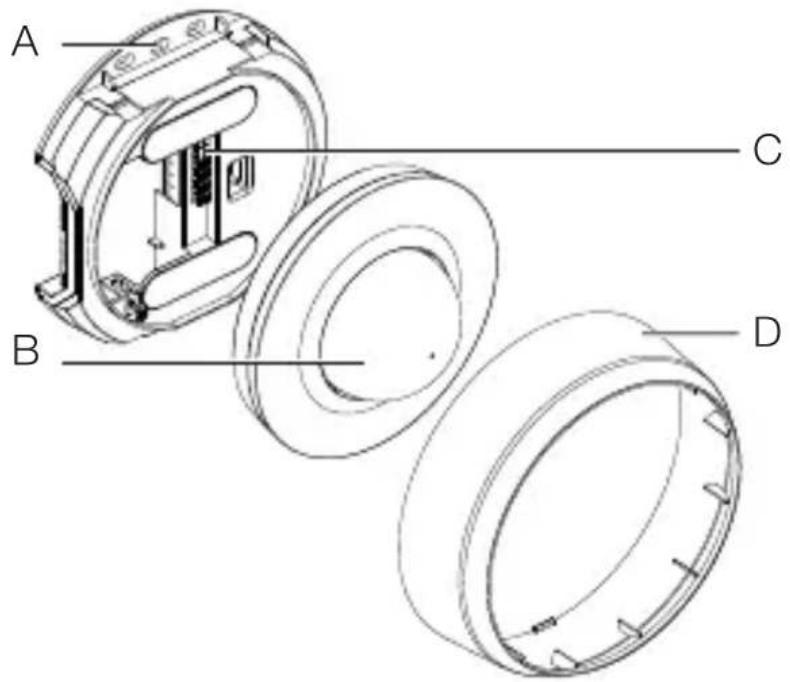

Přehled zařízení MD / PD -8 ECO COM1 na omítku

3.6

A Adaptér na omítku
B Senzorový modul
C Připojovací svorka
D Krycí kroužek

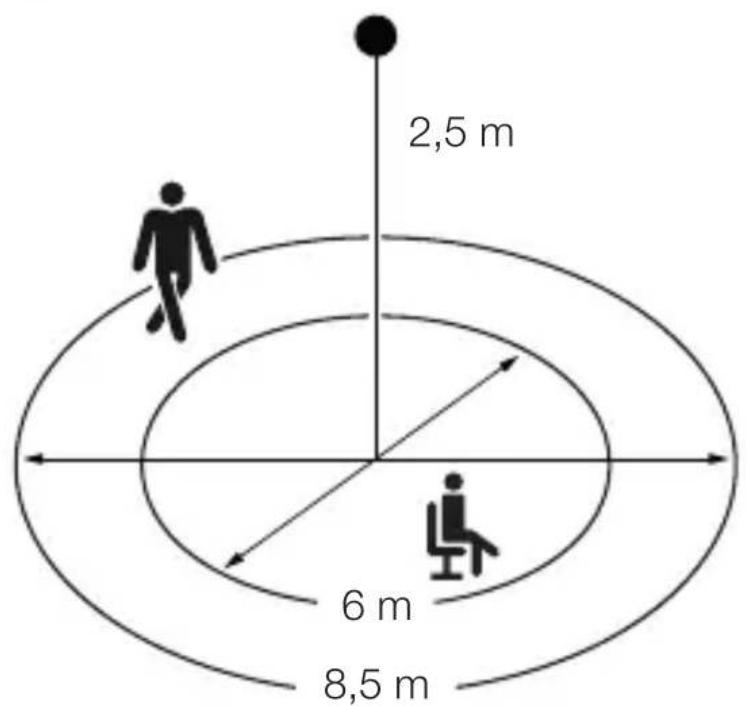

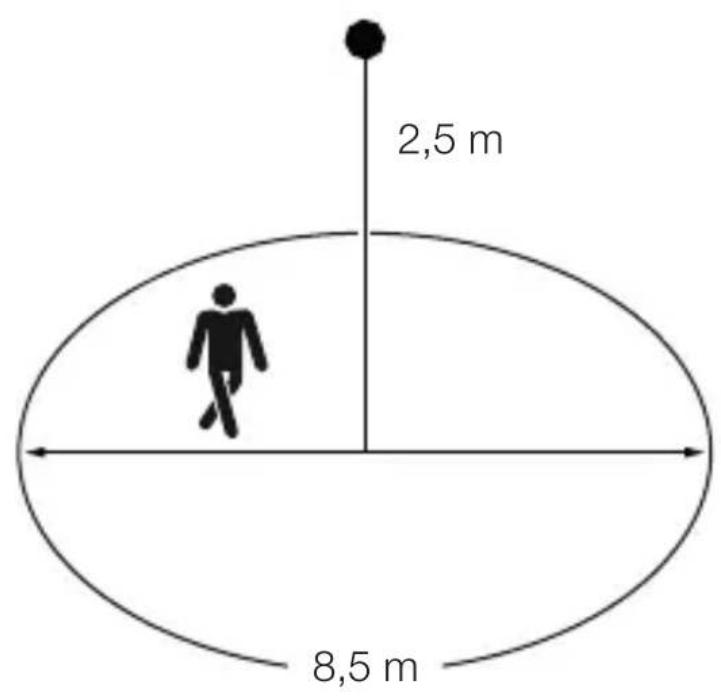

Oblast záchytu MD -8 ECO COM1

3.7

Oblast záchytu PD -8 ECO COM1

3.8

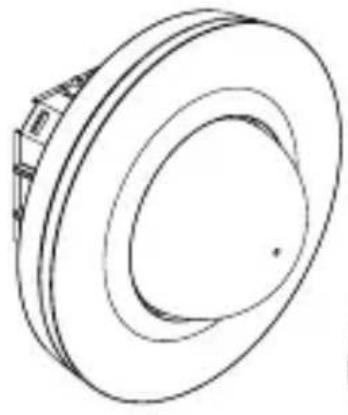

Rozsah dodávky MD / PD -24 ECO COM1 pod omítku

3.9

• 1 senzor
• 1 krycí segment
• 1 bezpečnostní list (A)
• 1 stručný návod k použití (B)

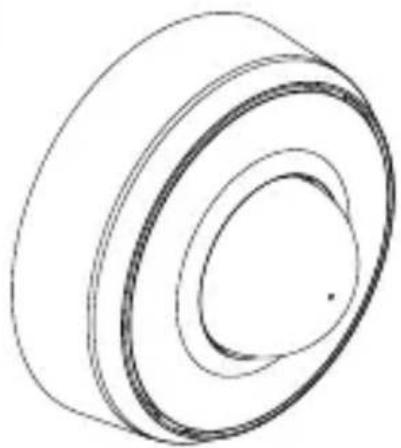

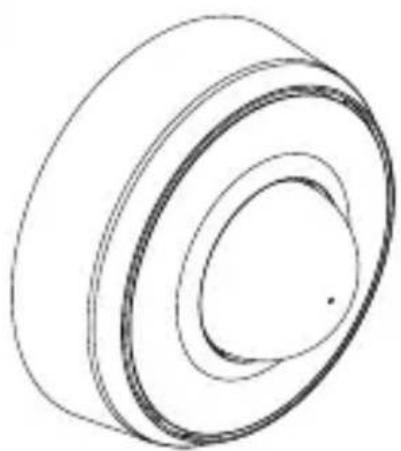

Rozsah dodávky MD / PD -24 ECO COM1 na omítkuz

3.10

• 1 senzor
• 1 krycí segment
• 1 bezpečnostní list (A)
• 1 stručný návod k použití (B)

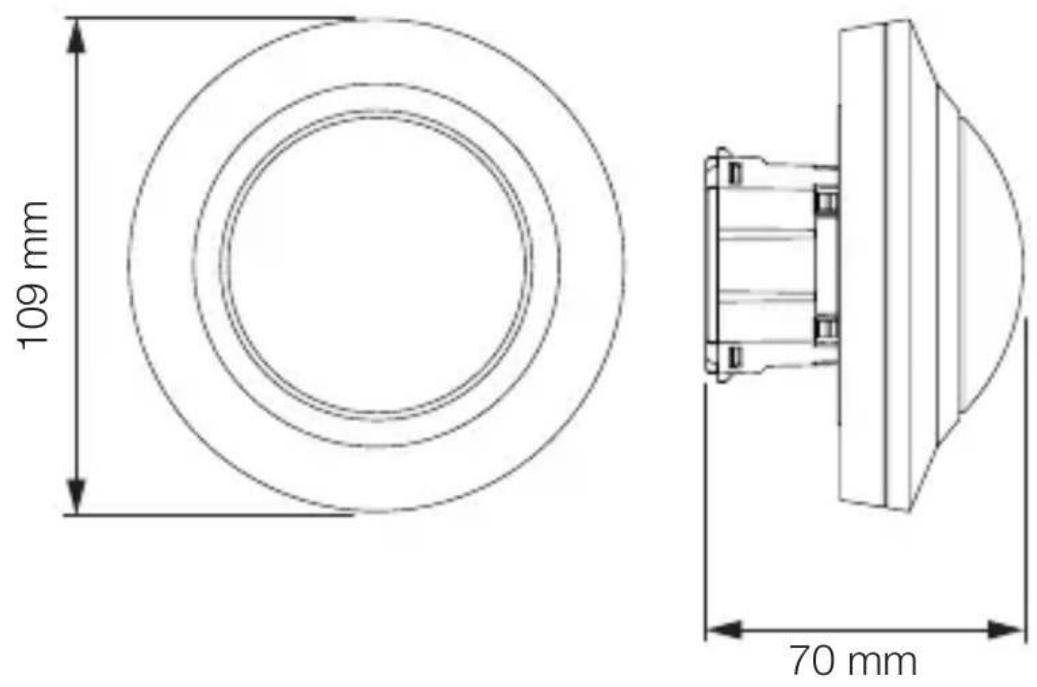

Rozměry výrobku MD / PD -24 ECO COM1 pod omítku

3.11

Rozměry výrobku MD / PD -24 ECO COM1 na omítku

3.12

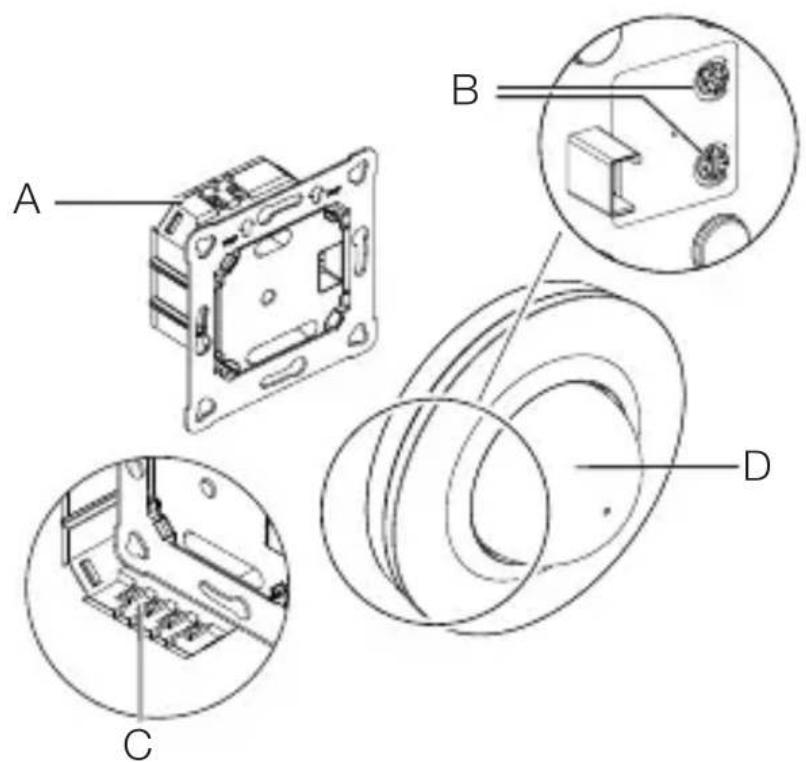

Přehled zařízení MD / PD -24 ECO COM1 pod omítku

3.13

A Zátěžový modul
B Kolík potenciometru
C Připojovací svorka
D Senzorový modul

Přehled zařízení MD / PD -24 ECO COM1 na omítku

3.14

A Adaptér na omítku
B Senzorový modul
C Připojovací svorka
D Krycí kroužek

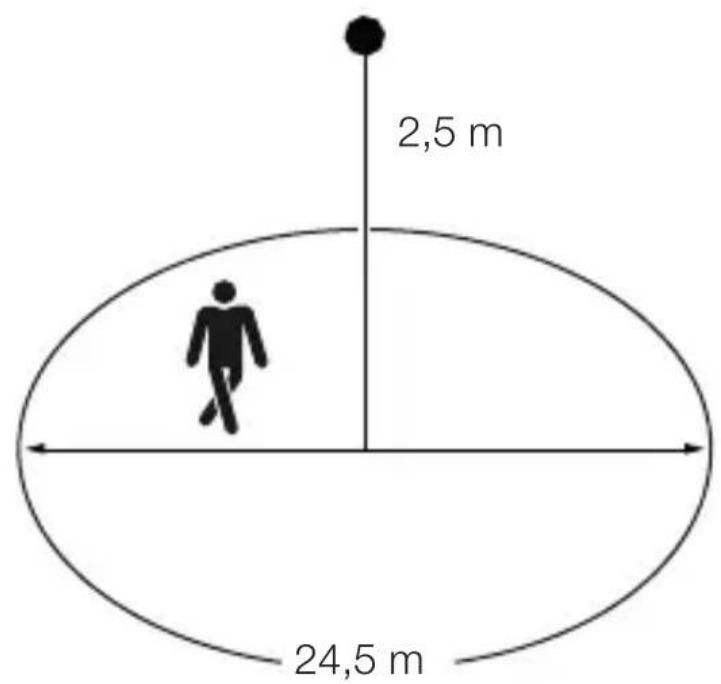

Oblast záchytu MD -24 ECO COM1

3.15

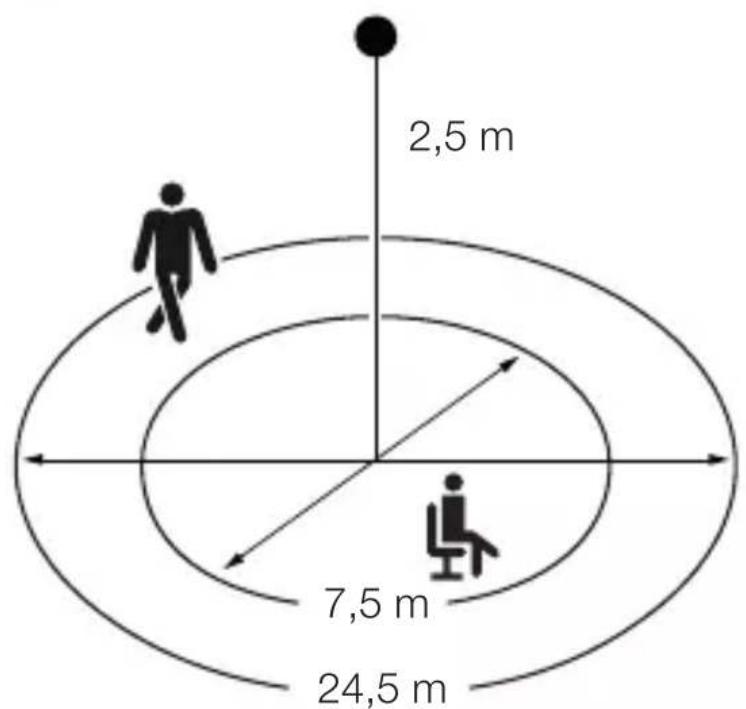

Oblast záchytu PD -24 ECO COM1

3.16

4. Elektrické připojení

Přívodní síťové vedení je tvořeno vícevodičovým kabelem (max. ∅ vedení: 2,5 mm):

L = fázový vodič (většinou černý nebo hnědý)

N = neutrální vodič (většinou modrý)

PE = ochranný vodič (zelenožlutý)

↓ = spínaný fázový vodič (většinou černý, hnědý nebo šedý)

S = tlačítko

Důležité: Záměna vodičů později způsobí zkrat v přístroji nebo ve vaší pojistkové skříni. V tomto případě je nutno jednotlivé kabely identifikovat a poté znovu zapojit.

4.1

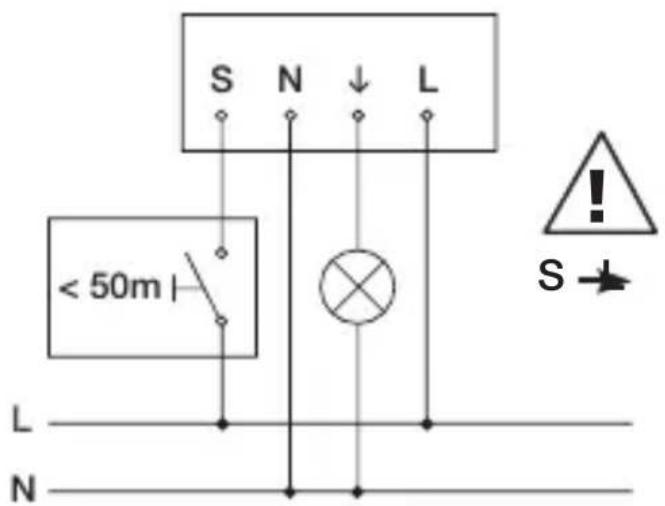

Schéma zapojení COM1 pod omítku

4.2

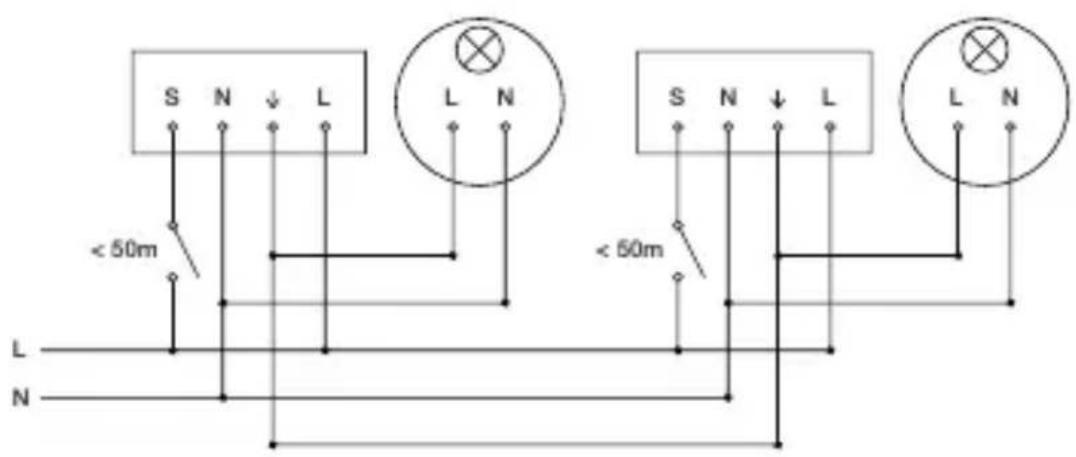

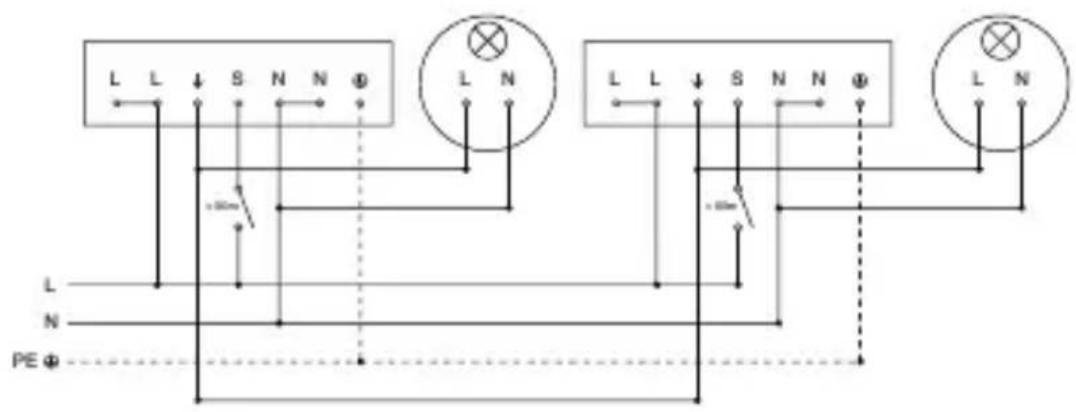

Schéma zapojení COM1 pod omítku – paralelní zapojení

4.3

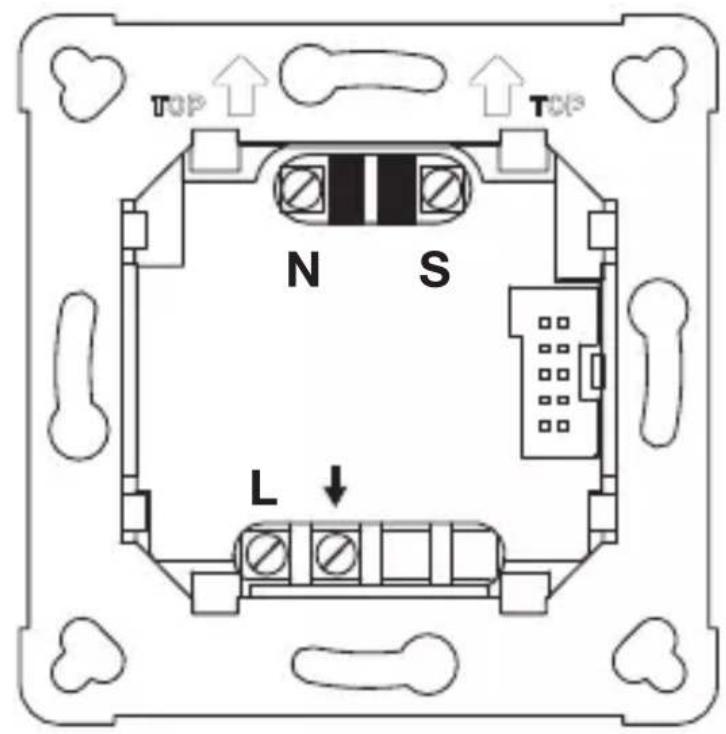

Připojení k elektrické síti COM1 pod omítku

4.4

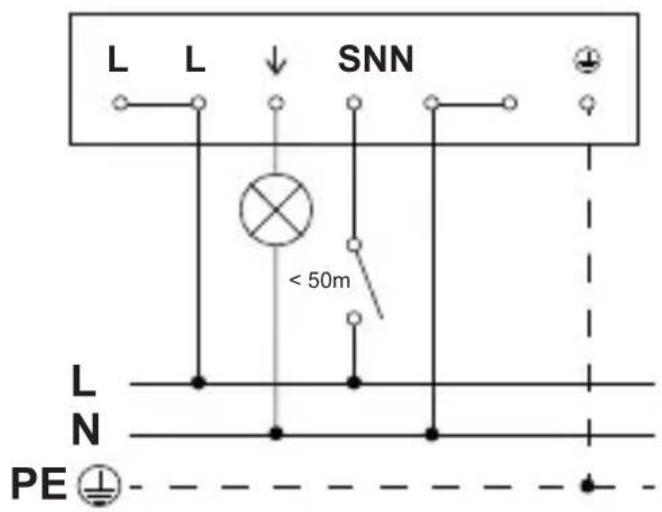

Schéma zapojení COM1 na omítku

4.5

Schéma zapojení COM1 na omítku – paralelní zapojení

4.6

max. 10 senzorů

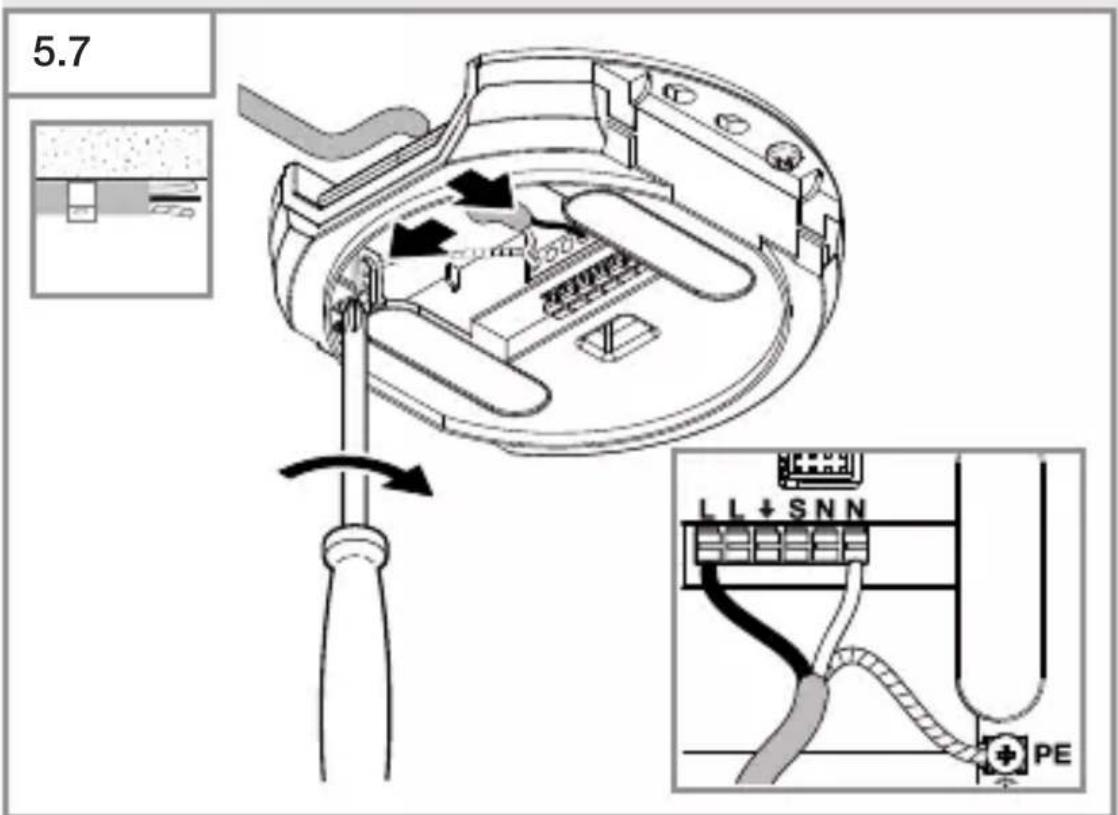

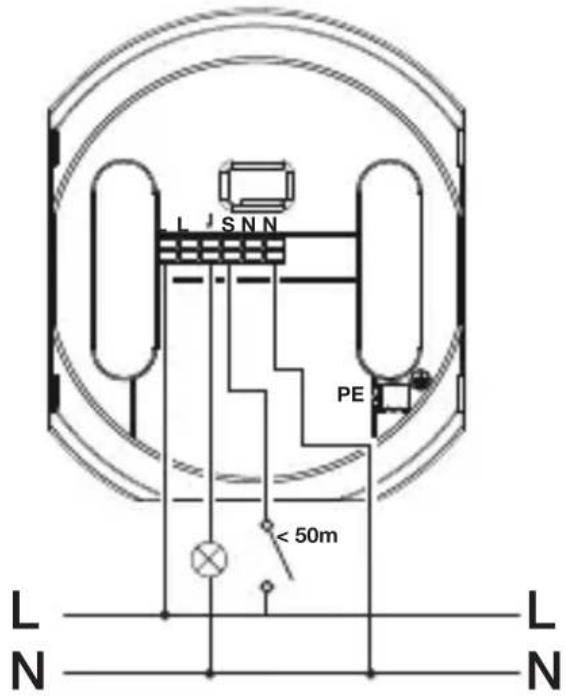

Připojení k elektrické síti COM1 na omítku

4.7

Ohrožení elektrickým proudem!

Při kontaktu s vodivými díly může dojít k úrazu elektrickým proudem, popáleninám nebo smrti.

• Vypnout proud a prěrušit přívod napětí.
- Zkoušečkou napětí zkontrolovat, zda je vedení bez napětí.
- Zajistit, aby přívod napětí zůstal přerušený

Nebezpečí věcných škod!

Záměna připojovacích vedení může vést ke zkratu.

• Identifikovat připojovací vedení.
• Správně spojit připojovací vedení.

Příprava k montáži

• Zkontrolovat poškození u všech konstrukčních dílů.
  Při poškození výrobek nepoužívat.

- Vybrat vhodné místo montáže.

-Při zohlednění dosahu.
–Při zohlednění zachycení pohybu.
-Bez otřesů.
–Oblast záchytu musí být bez překážek.
-Ne do oblastí ohrožených výbuchem.
-Ne na povrchy, které patří mezi snadno vznítitelné.

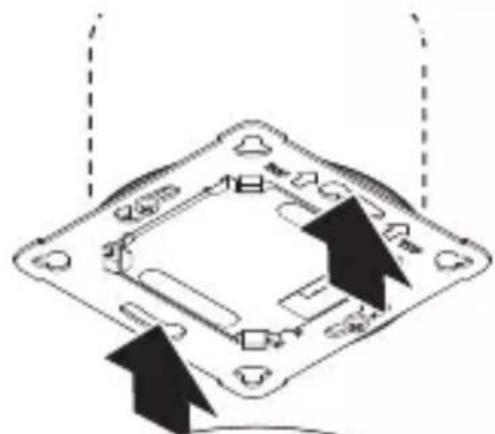

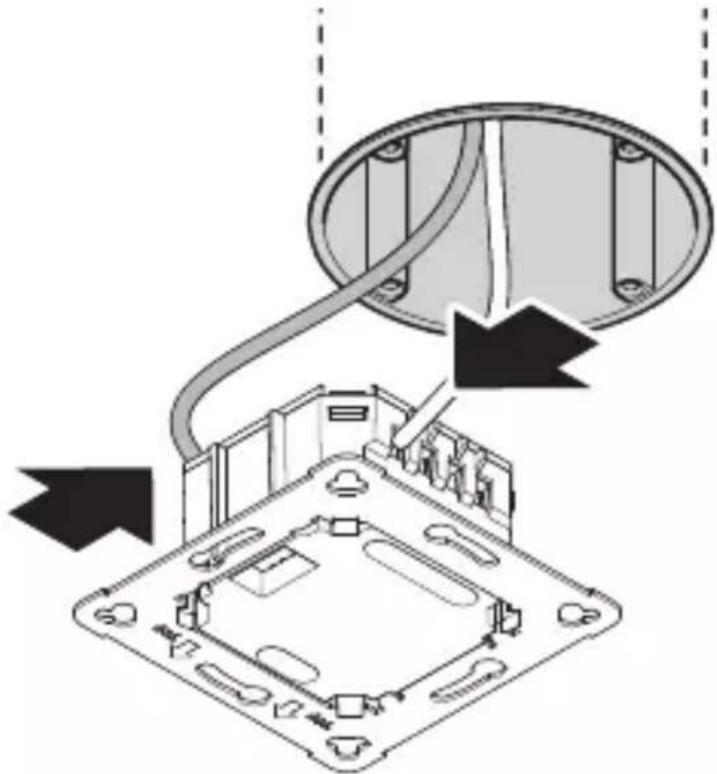

Postup při montáži pod omítku

5.1

• Zkontrolovat, zda je vypnutý přívod napětí.
• Provést připojení k síti.

→„4. Elektrické připojení“

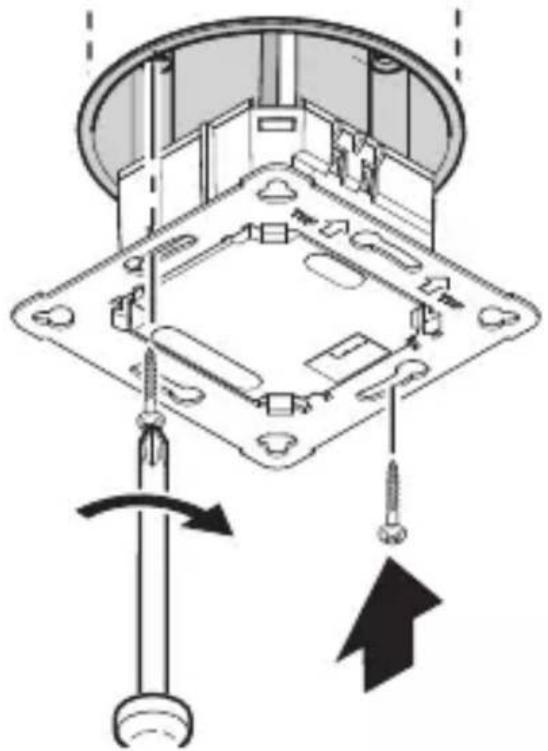

5.2

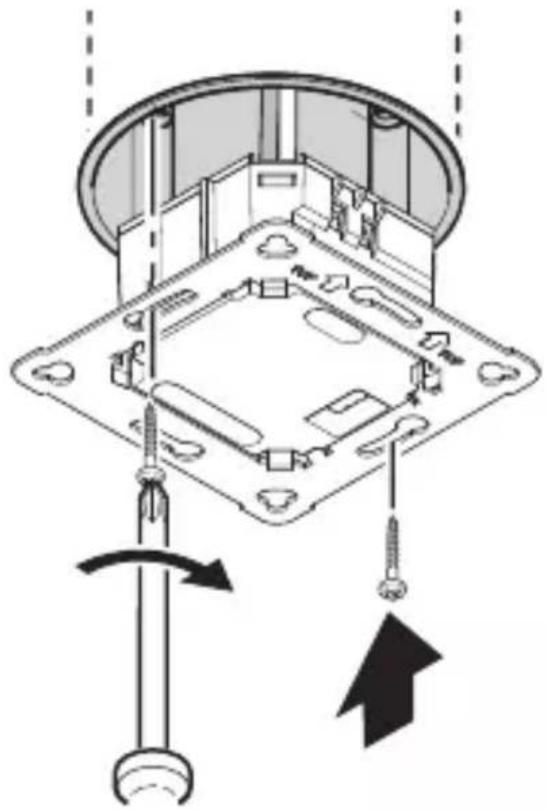

- Zátěžový modul našroubovat na vestavnou krabici.

5.3

• Magnetický senzorový modul nasadit na zátěžový modul.
• Zapnout napájení elektrickým proudem.

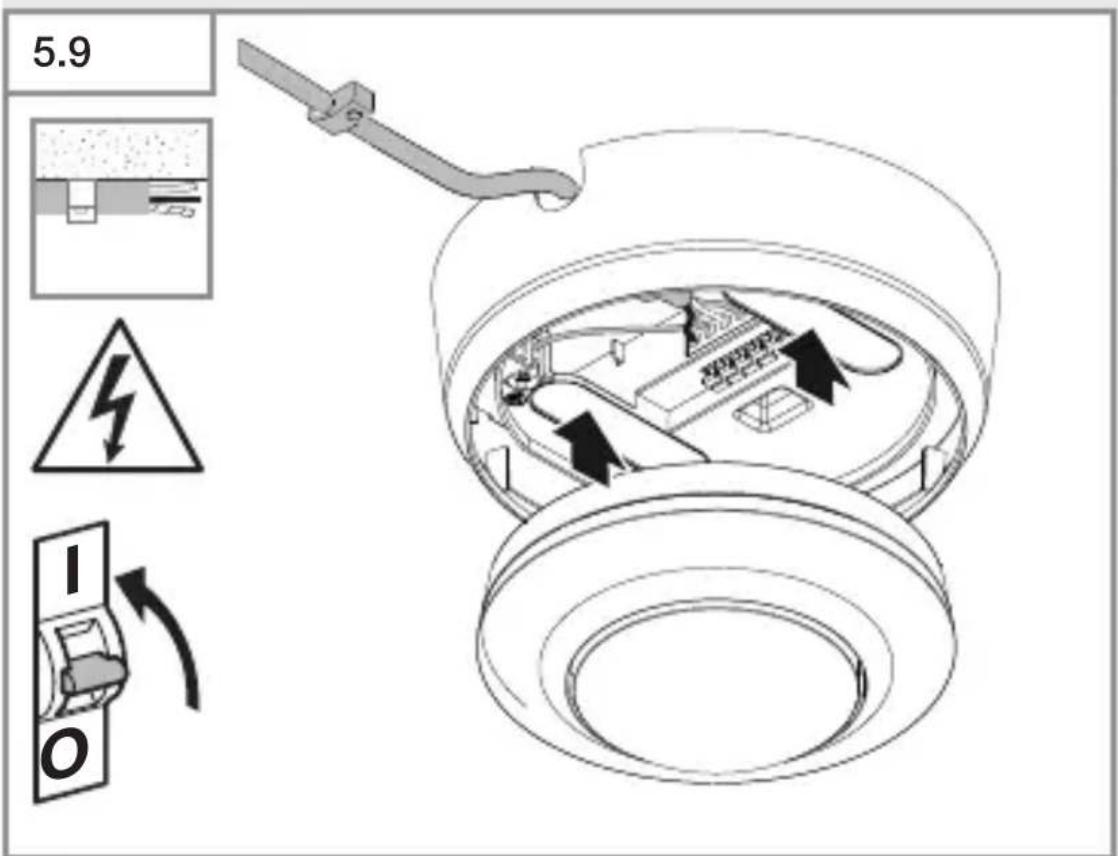

Postup při montáži na omítku

5.4

• Zkontrolovat, zda je vypnutý přívod napětí.

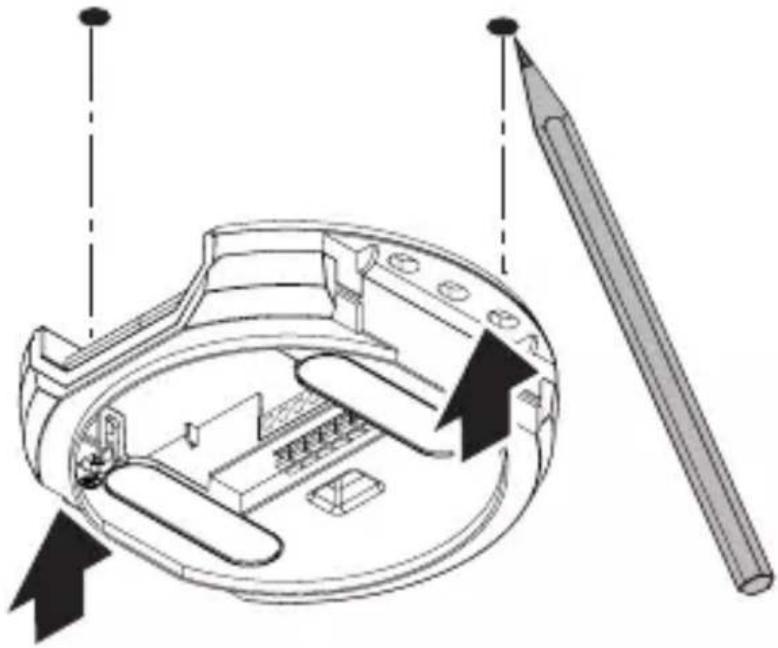

  • Vyznačit otvory k vrtání.

5.5

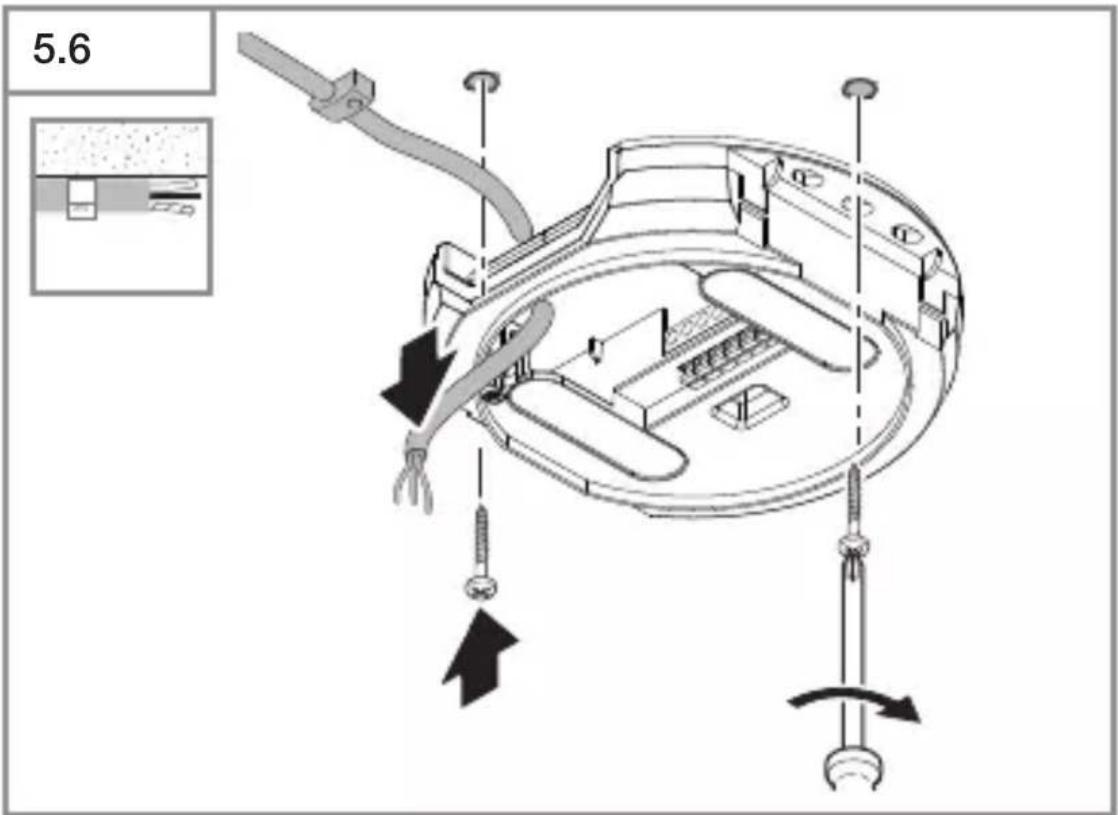

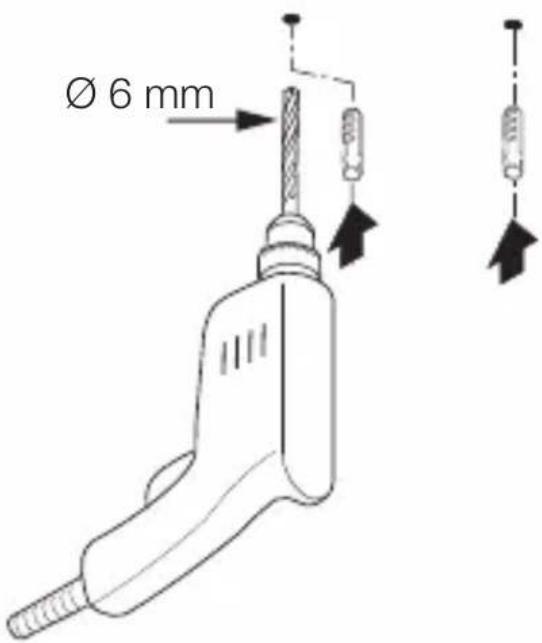

- Vyvrtat otvory (∅ 6 mm) a vložit hmoždinky.

• Protáhnout kabel.
• Našroubovat zátěžový modul.

- Provést připojení k síti. →„4. Elektrické připojení“

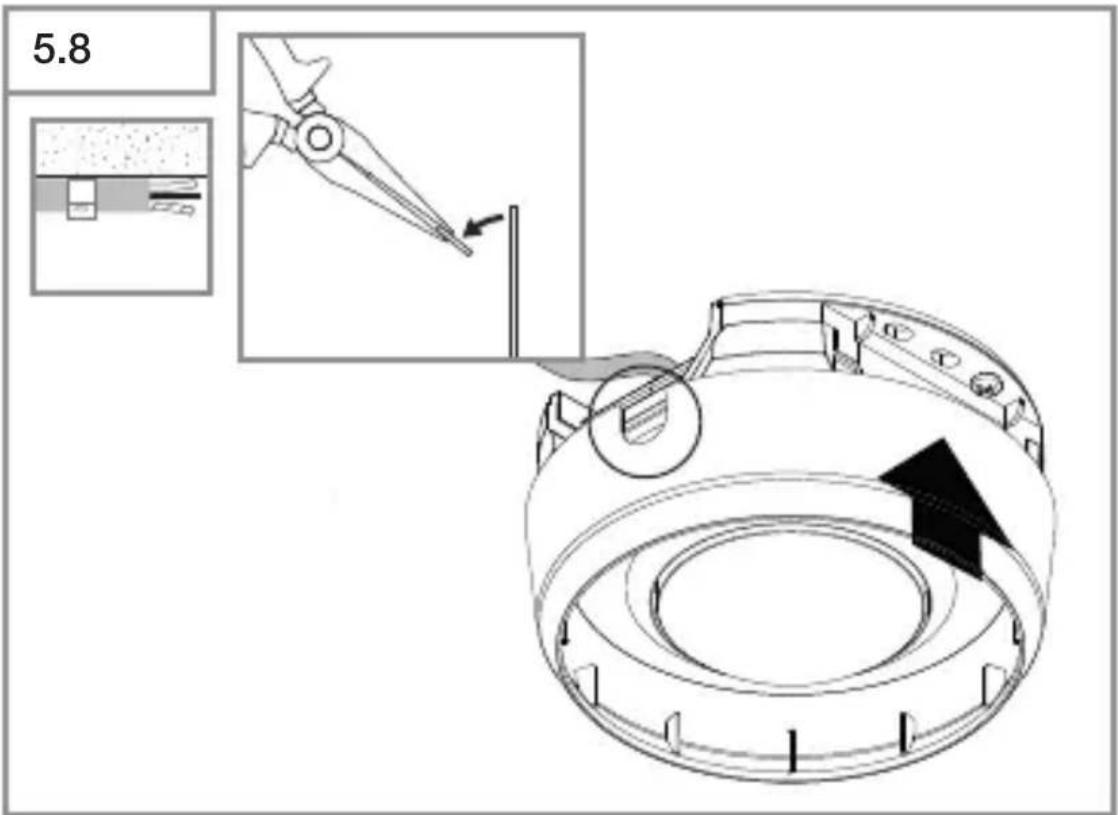

• Vylomit montážní lamelu.
- Nasadit adaptér na omítku.

• Nasadit magnetický senzorový modul.
• Zapnout přívod napětí.

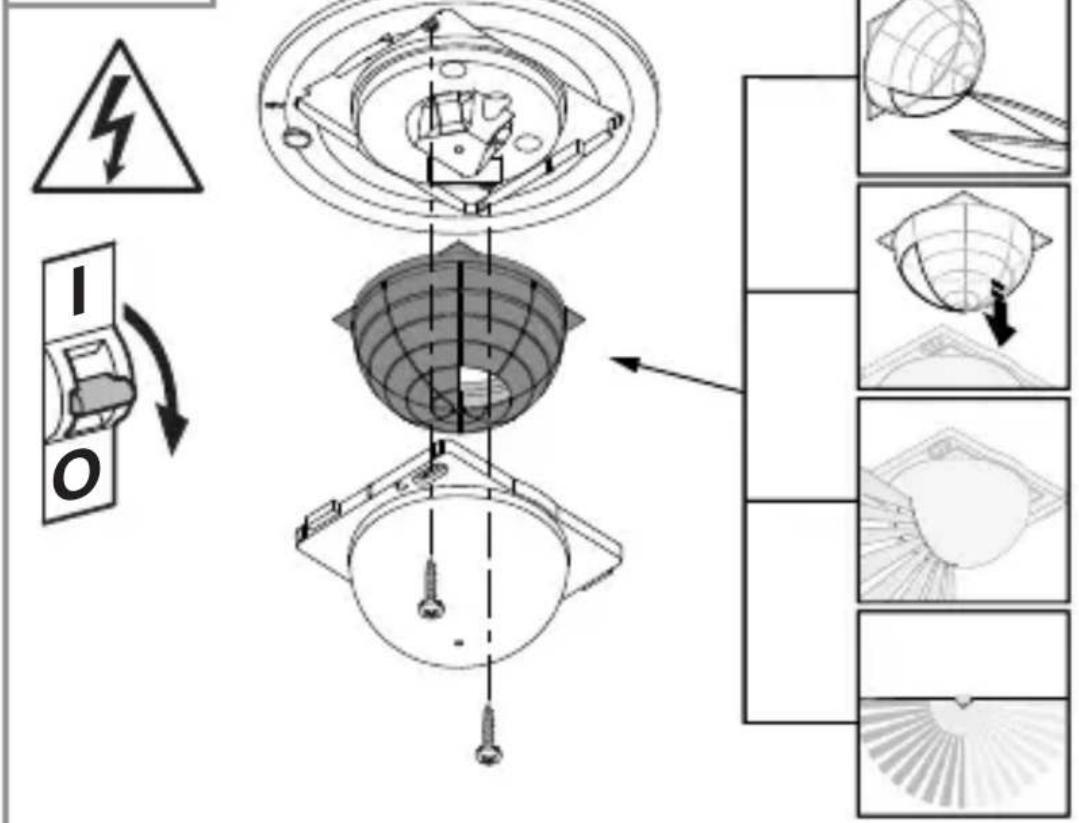

Přizpůsobení dosahu záchytu

Krytím segmentem (rozsah dodávky) může být individuálně přizpůsoben dosah záchytu.

5.10

• Zkontrolovat, zda je vypnutý přívod napětí.
• Stáhnout senzorový modul ze zátěžového modulu.
  • Demontovat krycí kroužek a čočku.
• Zkrácení krycího segmentu: Skrytý segmenty čočky zkrátí dosah.
  • Vložit krycí segment do čočky.
• Upevnit čočku pomocí šroubů.
• Nasadit krycí kroužek.
• Nasunout senzorový modul na zátěžový modul.

5.11

• Nasunout krycí kroužek.
• Zapnout napájení elektrickým proudem.
• Provést nastavení.
  →„6. Funkce“

6. Funkce

Nastavení z výroby

Při prvním uvádění senzoru do provozu i resetu aplikací Smart Remote jsou aktivována nastavení z výroby.

Soumrakové nastavení: 500 lx

Časové nastavení COM1: 5 min.

Plně / poloautomatický provoz: plně automatický provoz

Soumrakové nastavení

Požadovaná prahová reakční doba může být nastavena přibližně na 2 až 1.000 lx.

Denní provoz

Senzor spíná zatížení nezávisle na světelných poměrech okolí, jestliže by detekován pohyb.

Teach-IN

U požadovaných světelných poměrů, při kterých má být senzor při pohybu zapínán, se zvolí funkce Teach-IN. Po 10 sekundách se takto naměřená hodnota jasu prostředí uloží. Současně se odpojí zatížení.

Časové nastavení

Požadovaná doba doběhu může být nastavena od min. 5 sekund do max. 60 minut. Není-li detekován žádný pohyb, senzor po uplynutí doby doběhu vypne.

Provozní režim

Poloautomatický provoz

Osvětlení se automaticky jen vypne. Zapínání probíhá manuálně, světlo musí být aktivováno tlačítkem a zůstává zapnuté po nastavenou dobu doběhu.

Plně automatický provoz

Osvětlení se automaticky zapíná a vypíná podle světelnosti a přítomnosti / pohybu. Osvětlení může být kdykoli ručně zapnuto / vypnuto. Přitom bude dočasně přerušeno automatické spínání.

Prezentační režim

Bude-li světlo vypnuto tlačítkem, pak senzor aktivuje prezentační režim. Zatížení zůstane vypnuté tak dlouho, dokud je detekován pohyb. Není-li již detekován žádný pohyb a uplyne doba doběhu, senzor zase přejde do normálního senzorového provozu.

Vstup tlačítka

Připojené tlačítko má funkci ON / OFF, osvětlení může být zapínáno a vypínáno.

Tlačítko je navíc předpokladem toho, aby mohl být senzor provozován v poloautomatickém režimu.

Připojeným tlačítkem může být aktivováno trvalé osvětlení. 2 stisknutí tlačítka aktivují 4hodinové zapnutí. Po jednorázovém stisknutí tlačítka před uplynutím 4hodinového zapnutí senzor zase přejde do normálního plno- nebo poloautomatického režimu.

Jen u PD: vypnutí v závislosti na jasu

Při nedosažení nastaveného prahu soumraku se osvětlení vypne, i když byl zaznamenán pohyb nebo přítomnost.

Inteligentní paralelní zapojení několika senzorů

Díky detekci L' je možné paralelně spínat až 10 senzorů. Po aktivaci senzoru se svítidlo zapne a všechny senzory v síti se přepnou do denního provozu. Výhodou je, že pohyb je detekován nezávisle na jasu a uplynutí nastavené doby doběhu.

Funkce LED

Normální provoz: LED nesvítí

Spuštění: LED po dobu 10 sekund pomalu bliká modře

Inicializace: LED stále svítí modře

Identifikace: LED pomalu bliká modře

Chyba: LED rychle bliká červeně

Zkušební režim bez pohybu: LED svítí zeleně

Zkušební režim při pohybu: LED rychle bliká zeleně

Konfigurační režim Teach-IN úspěšně ukončen: LED se

jednu sekundu rozsvítí zeleně

Trvalé osvětlení 4H ZAP / VYP aktivní: LED stále

tyrkysově svítí

Přijatý příkaz dálkového ovládání: LED rychle tyrkysově

bliká

Dosazen poloautomatický režim: LED 5 x pomalu

tyrkysově zabliká

Dálkové ovládání RC5 (EAN 4007841 592806)

Doplňkové funkce RC5:

– Trvalé osvětlení 4 h ZAP / VYP

– Uživatelský reset

Dálkové ovládání RC8 (EAN 4007841 559410)

Doplňkové funkce RC8:

– Časové nastavení CH1

– Zkušební / normální provoz

– Soumrakové nastavení

– Noční provoz

– Provoz za denního světla

- Teach-IN

- Reset

Dálkové ovládání Smart Remote

– Rízení prostřednictvím smartphonu nebo tabletu.
– Nahradí dálková ovládání RC5 a RC8.
– Zavést vhodnou aplikaci a vytvořit spojení prostřednictvím Bluetooth.

Doplňkové funkce Smart Remote:

– Časové nastavení: 5 s – 60 min.
– Soumrakové nastavení: 2 – 1.000 lx, konfigurace (Teach)
– Aktivovat / deaktivovat dálkové ovládání
– Testovací režim
– Plně automatický / poloautomatický provoz
– Trvalé osvětlení 4 h ZAP / VYP
- Reset

Aplikace Smart Remote

K používání aplikace Smart Remote potřebujete smart-phone nebo tablet, na který můžete nahrát aplikaci z App Store / Play Store. Respektujte prosím, že musí podporovat vaše zařízení Bluetooth.

Android iOS

7. Údržba a ošetřování

Přístroj je bezúdržbový.

Ohrožení elektrickým proudem!

Kontakt vody s vodivými díly může vést k úrazu elektrickým proudem, popáleninám nebo smrti.

- Přístroj čistěte pouze, když je suchý.

Nebezpečí věcných škod!

Použitím nesprávného čisticího prostředku může být přístroj poškozen.

- Přístroj vyčistěte mírně navlhčenou utěrkou bez čisticích prostředků.

8. Likvidace

Elektrické přístroje, příslušenství a obaly musí být odvezeny k ekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení do do- movního odpadu!

Jen pro země EU:

V souladu s platnou evropskou směrnicí o odpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána k ekologickému opětovnému zhodnocení.

9. Záruka výrobce

Záruka výrobce STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Německo

Jako kupujícímu vám vůči prodávajícímu přináleží zákonem předepsaná práva. Pokud tato práva ve vaší zemi existují, nejsou naším prohlášením o záruce zkrácena ani omezena.

Poskytneme vám 5 letou záruku na bezvadné provedení a řádnou funkčnost vašeho profesionálního senzorického výrobku značky STEINEL. Ručíme za to, že tento výrobek nemá materiálové, výrobní a konstrukční vady. Ručíme za funkčnost všech elektronických součástek a kabelů, i za nezávadnost všech použitých materiálů a jejich povrchů.

Uplatňování záruky:

Chcete-li váš výrobek reklamovat, zašlete jej nedemonto-vaný a vyplaceně s originálním dokladem o koupi, který musí obsahovat datum koupě a název výrobku, vašemu prodejci nebo přímo nám, na adresu STEINEL Technik s.r.o. Rumunská 655/9, 460 01 Liberec 4. Doporučujeme vám, abyste doklad o koupi do uplynutí záruční doby pečlivě uschovali. Společnost STEINEL neručí za přepravní náklady a rizika týkající se zpětného zaslání.

Další informace k uplatňování záruky jsou uvedeny na naší webové stránce www.stinel.cz

Jestliže budete uplatňovat reklamaci nebo máte nějaké dotazy týkající se výrobku, můžete nám kdykoli zavolat na servisní horkou linku [phone].

10. Technické parametry

- Rozměry (∅ × T)

MD / PD -8 ECO COM1: UP: 109 × 70 mm AP:

129 × 65 mm

DE: 109 × 109 mm

MD / PD -24 ECO COM1: UP: 109 × 75 mm AP:

129 × 70 mm

DE: 109 × 114 mm

– Vstupní napětí: 220 – 240 V, 50/60 Hz

- Příkon standby (P _sb ): <0,1 W

– Časové nastavení: relé COM1 5 s – 60 min.

- Soumrakové nastavení: 2 – 1.000 lx

– Dosah (na výšku 2,5 m):

MD -8 ECO COM1: tangenciálně ∅ 8,5 m radiálně

∅ 4,5 m

PD -8 ECO COM1: tangenciálně ∅ 8,5 m radiálně

∅ 4,5 m

prezenčně ∅ 6,0 m

MD -24 ECO COM1: tangenciálně ∅ 24,5 m

radiálně ∅ 5,5 m

PD -24 ECO COM1: tangenciálně ∅ 24,5 m

radiálně ∅ 5,5 m

prezenčně ∅ 7,5 m

– Montážní výška: 2,5–4 m

– Optimální montážní výška: 2,8 m

– Krytí: IP 54 (jen varianta na omítku)

– Teplotní rozmezí: -20 °C až +50 °C

– Paralelní připojení prostřednictvím L': max. 10 senzorů

Výkon spínacího výstupu 1 (COM1)

– zatížení žárovky / halogenové žárovky: 2.000 W

– zatížení LED / elektronického předřadného zařízení

(max. 50 ks, c <176 μF): 500 W

– nízkonapěťové halogenové žárovky: 2.000 VA

11. Odstranění poruch

Světlo se nezapíná.

– Bez připojovacího napětí.

- Zkontrolovat připojovací napětí.

– Nastavena příliš nízká hodnota lx.

- Hodnotu lx pomalu zvyšovat, až se zapne světlo.

- Vytvořit volný výhled na senzor.

- Zkontrolovat oblast záchytu.

Světlo se nevypíná.

– Hodnota lx příliš vysoká.

– Uplynula doba doběhu.

- Vyčkat na dobu doběhu, event. nastavit kratší dobu doběhu.

– Rušivé zdroje tepla, např.: topný ventilátor, otevřené dveře a okna, domácí zvířata, žárovka / halogenový reflektor, pohybující se objekty.

• Zkontrolovat oblast záchytu.

Senzor vypne i přes přítomnost osoby.

– Doba doběhu příliš krátká.

• Prodloužit dobu doběhu.

– Světelný práh příliš nízký.

• Změnit soumrakové nastavení.

– Doba doběhu příliš dlouhá.

• Zkrátit dobu doběhu.

Senzor u čelního směru chůze zapíná příliš pozdě.

– Dosah je u čelního směru chůze snížen.

- Namontovat další senzory.

- Přizpůsobit dosah.

- Zkrátit vzdálenost mezi dvěma senzory.

Senzor i přes tmu v přítomnosti osoby nezapíná.

– Zvolena příliš nízká hodnota lx.

• Zvýšit práh světelnosti.

– Poloautomatický provoz aktivní.

- Aktivovat plně automatický provoz nebo zapnout světlo tlačítkem.

– 4 hodiny VYP. aktivní.

Senzor se nespojí s aplikací.

– Pád systému aplikace nebo smartphonu.

- Znovu spustit mobilní koncové zařízení.

Obsah

2. Všeobecné bezpečnostné pokyny

Nebezpečenstvo v dôsledku nedodržania návodu na obsluhu!

• Návod si dôkladne prečítajte.
• Dodržiavajte bezpečnostné pokyny.
• Návod uložte na dostupnom mieste.

• 1 Senzor
• 1 krytka
  – 1 karta bezpečnostných údajov (A)
• 1 stručný návod (B)

Rozsah dodávky MD / PD -8 ECO COM1, variant na omietku

3.2

• 1 Senzor
• 1 krytka
• 1 karta bezpečnostných údajov (A)
• 1 stručný návod (B)

Rozmery výrobku MD / PD -8 ECO COM1, variant pod omietku

3.3

Rozmery výrobku MD / PD -8 ECO COM1, variant na omietku

3.4

SK

Prehlád výrobku MD / PD -8 ECO COM1, variant pod omietku

3.5

Prehlád výrobku MD / PD -8 ECO COM1, variant na omietku

3.6

• 1 Senzor
• 1 krytka
  – 1 karta bezpečnostných údajov (A)
• 1 stručný návod (B)

Rozsah dodávky MD / PD -24 ECO COM1, vari-ant na omietku

3.10

• 1 Senzor
• 1 krytka
• 1 karta bezpečnostných údajov (A)
• 1 stručný návod (B)

Rozmery výrobku MD / PD -24 ECO COM1, variant pod omietku

3.11

Rozmery výrobku MD / PD -24 ECO COM1, variant na omietku

3.12

Prehlád výrobku MD / PD -24 ECO COM1, variant pod omietku

3.13

Prehlád výrobku MD / PD -24 ECO COM1, variant na omietku

3.14

4. Elektrické pripojenie

PE = ochranný vodič (zeleno-žltý)

Nebezpečenstvo zásahu elektrickým prúdom!

• Vyberte vhodné miesto montáže.
–Pri zohl'adnení dosahu.
–Pri zohl'adnení snímania pohybu.
-Miesto bez otrasov.
–Oblast snímania bez prekážok.
–Oblasti bez nebezpečenstva výbuchu.
-Povrchy bez l'ahko horlávého materiálu.

→„4. Elektrické pripojenie“

5.2

• Magnetický senzorový modul nasadte na zátažový modul.
• Zapnite napájanie elektrickým prúdom.

• Pretiahnite kábel.
• Naskrutkujte záťažový modul.

• Nasadte magnetický senzorový modul.
• Zapnite prívod napätia.

Senzor zapína záťaž nezávisle od svetlosti okolia, keď je detegovaný pohyb.

Teach-In

Poloautomatický režim nastavený: LED blikne 5x pomaly na azúrovo

Dialkové ovládanie RC5 (EAN 4007841 592806)

– používatelský reset

Dialkové ovládanie RC8 (EAN 4007841 559410)

Dialkové ovládanie Smart Remote

– Nastavenie času: 5 s – 60 min

– Nastavenie stmievania / svitania: 2 – 1.000 lx, Teach

7. Starostlivost' a údržba

Výrobok nevyžaduje údržbu.

Nebezpečenstvo zásahu elektrickým prúdom!

- Výrobok čistite mierne navlhčenou handrou bez čistiaceho prostriedku.

8. Zneškodnenie

– Vstupné napätie: 220 – 240 V, 50/60 Hz

– Príkon v režime standby ( P_sb ): < 0,1 W

– Nastavenie času: COM1 relé 5 s – 60 min

- Nastavenie stmievania: 2 - 1.000 lx

– Dosah (vo výške 2,5 m):

– Montážna výška: 2,5–4 m

– Optimálna montážna výška: 2,8 m

– Krytie: IP 54 (iba variant na omietku)

Výkon spínacieho výstupu 1 (COM1)

- Vytvorte volný výhlád na senzor.

- Skontrolujte oblast' snímania.

Svetlo sa nevypína.

- Vyčkajte dobu dobehu, resp. nastavte kratšiu dobu dobehu.

- Aktivujte plnoautomatický režim alebo zapnite svetlo pomocou tlačidla.

- Deaktivujte režim 4 hodiny VYP.

Koraci montaže: podžbukni vod

5.1
