Тип продукт	Детектор за движение (MD) / Детектор за присъствие (PD)
Размери (вградено)	109 × 70 mm
Размери (изпъкнал монтаж)	129 × 65 mm
Размери (вградено в таван)	109 × 109 mm
Захранване	220-240 V, 50/60 Hz
Консумация в готовност	< 0,1 W
Ъгъл на откриване	360°
Тангенциален обхват (на 2,5 m)	∅ 8,5 m
Радиален обхват (на 2,5 m)	∅ 4,5 m
Височина на монтаж	2,5 - 4 m (оптимална 2,8 m)
Настройка на праг на задействане	2 - 1 000 lx
Закъснение	5 s - 60 min
Режими на работа	Напълно автоматичен / Полуавтоматичен / Дневен режим / Нощен режим / Режим презентация
Комуникация	Дистанционни управления RC5, RC8; Smart Remote (Bluetooth приложение)
Паралелно свързване	До 10 детектора
Степен на защита	IP54 (само за изпъкнал монтаж)
Температурен диапазон	-20 °C до +50 °C
Комутационна мощност COM1	2 000 W (лампи с нажежаема жичка/халогенни); 500 W (LED/BE)
Поддръжка	Почиствайте на сухо без препарат
Гаранция на производителя	5 години (при условия)
Безопасност	Монтаж от квалифициран персонал; изключете тока преди намеса

Често задавани въпроси - MD-8 ECO COM1 STEINEL

Как да настроите чувствителността на детектора?

Чувствителността се настройва чрез потенциометъра за праг на задействане (2 до 1000 lux) или чрез дистанционното управление / приложението Smart Remote. Използвайте режим Teach-IN за записване на околната осветеност.

Какъв е обхватът на детектора MD-8 ECO COM1?

На височина 2,5 m тангенциалният обхват е 8,5 m, а радиалният – 4,5 m. Ъгълът на откриване е 360°.

Мога ли да използвам този детектор на открито?

Да, версията за изпъкнал монтаж е IP54, подходяща за открито. Вградената версия не е защитена от водни пръски.

Как да инсталирам детектора?

Монтажът трябва да се извърши от квалифициран електротехник. Изключете тока, свържете проводниците (L, N, PE, S, ↓), фиксирайте модула за зареждане, след което поставете магнитния детекционен модул.

Какво да направя, ако светлината не светва?

Проверете захранването, прага на осветеност (увеличете го) и зоната на откриване (отстранете препятствията). Уверете се, че полуавтоматичният режим не е активиран, ако очаквате автоматично включване.

Как да свържа детектора с моя смартфон?

Изтеглете приложението Smart Remote (налично в App Store и Google Play). Активирайте Bluetooth на смартфона си, отворете приложението и следвайте инструкциите за сдвояване на детектора.

Мога ли да свържа няколко детектора заедно?

Да, можете да свържете до 10 детектора паралелно чрез клема L'. Това позволява синхронизирана работа: веднага щом един детектор засече движение, всички осветителни тела светват.

Каква е продължителността на гаранцията?

Гаранцията на производителя е 5 години от датата на покупка за детектори, прожектори и осветителни тела. Покрива дефекти на материали или производство. Запазете доказателството за покупка.

Как да почистя детектора?

Почиствайте устройството само на сухо с мека кърпа. Не използвайте почистващи препарати или вода, за да избегнете риск от токов удар или повреди.

Какво да направя, ако детекторът се изключи твърде рано?

Увеличете закъснението (настройваемо от 5 s до 60 min) чрез потенциометъра или приложението. Проверете също дали прагът на осветеност не е твърде нисък. Ако проблемът продължава, вижте главата 'Отстраняване на неизправности' от ръководството.

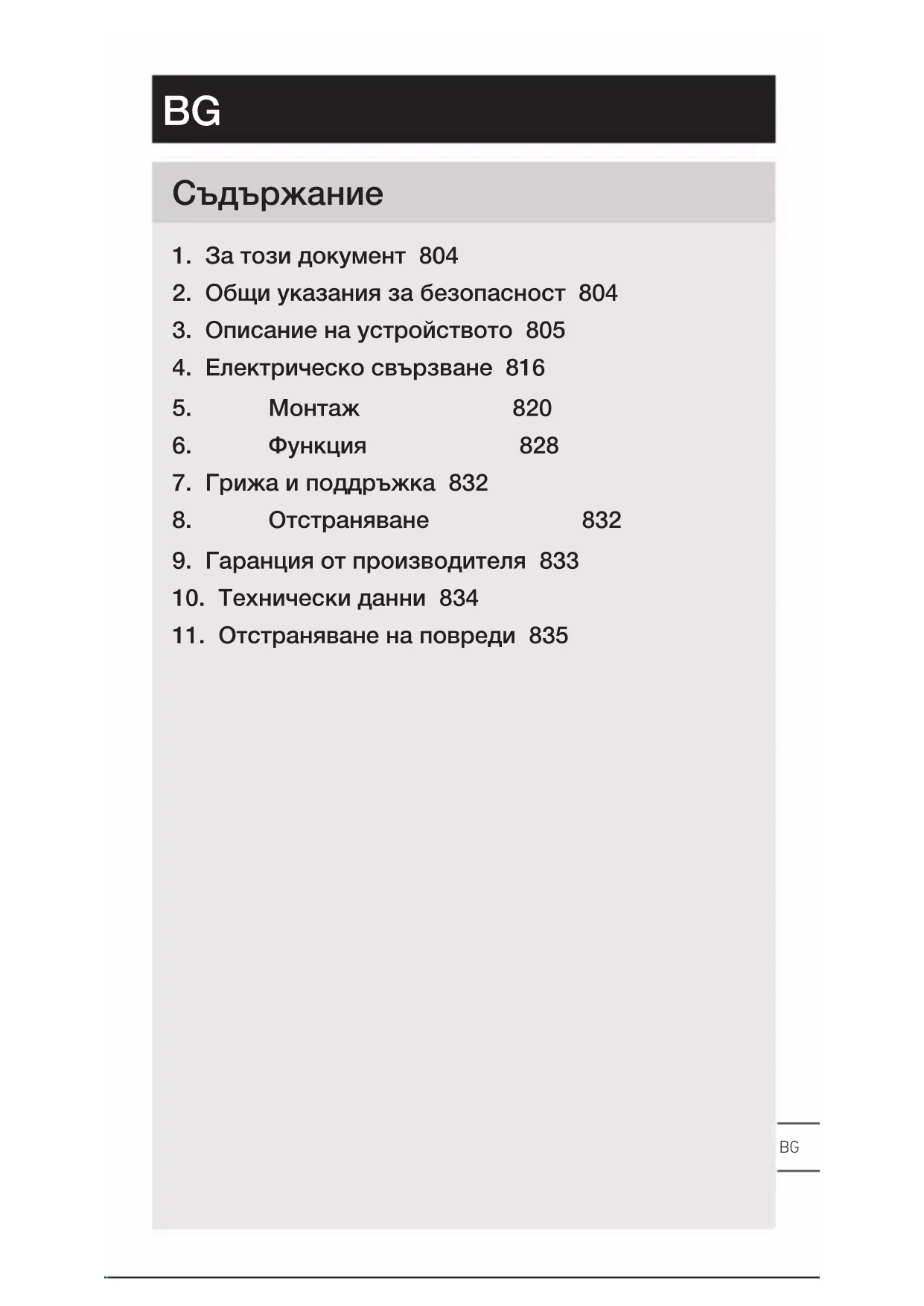

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MD-8 ECO COM1 STEINEL

1. За този документ 804
2. Общи указания за безопасност 804
3. Описание на устройството 805
4. Електрическо свързване 816
5. Монтаж 820
6. Функция 828
7. Грижа и поддръжка 832
8. Отстраняване 832
9. Гаранция от производителя 833
10. Технически данни 834
11. Отстраняване на повреди 835

1. За този документ

– Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение.
- Запазваме си правото за промени, които служат на техническото развитие.

2. Общи указания за безопасност

Опасност при неспазване на упътването за употреба!

Това упътване съдържа важна информация за безопасното боравене с уреда. Особено внимание се посочва към възможните опасности. Неспазването може да доведе до смърт или тежки наранявания.

• Упътването да се чете внимателно.
• Указанията за безопасност да се спазват.
• Да се съхранява на достъпно място.
  – Работата с електрически ток може да доведе до опасни ситуации. Допирът до части, провеждащи ток, може да доведе до електрически шок, изгаряния или смърт.
  – Работата по мрежовото напрежение е допустима само от квалифициран персонал.
• Да се спазват съответните държавни предписания за свързване и монтаж (напр. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Използвайте само оригинални резервни части!
- Ремонти са допустими само от специализирани фирми.

3. Описание на устройството

Употреба по предназначение

• Сензор.
  – Монтаж на таван във вътрешни помещения.
  – Вариант АР за открит монтаж.
  – Вариант UP за монтаж под мазилка.
  – Вариант DE за скрит монтаж на таван.

Сензорни величини

Сензорът може да засича следните величини:

– Движение (MD & PD).
– Присъствие (PD).
– Осветеност (MD & PD).

Дължина на кабела между сензора и бутона < 50 м.

Датчикът за присъствие и движение е оборудван с пиро-сензори. Пиро-сензорите засичат невидимата топлина, излъчвана от движещи се тела (напр. хора, животни).

Датчикът за присъствие се отличава с допълнителен обхват за присъствие, което прави възможно по- чувствителното засичане на най-малки движения.

Така отчетеното топлинно излъчване се преобразува електронно и релето се включва. През препятствия (напр. стени, прозорци), топлинното излъчване не се засича.

Интерфейс

COM1: реле 1

COM1-релето включва товари. Сигналите се преработват и се предават.

Съдържание на комплекта MD / PD -8 ECO COM1 под мазилка

3.1

-1 сензор
- 1 покриваща черупка
- 1 данни за безопасност (A)
- 1 Quick-Start-Guide (B)

Съдържание на комплекта MD / PD -8 ECO COM1 над мазилка

3.2

• 1 сензор
• 1 покриваща черупка
• 1 данни за безопасност (A)
• 1 Quick-Start-Guide (B)

A Ел. баласт
В Потенциометър
С Клема за свързване
D Сензор

Преглед на уреда MD / PD -8 ECO COM1 над мазилка

3.6

A Адаптер върху мазилка
В Сензор
С Клема за свързване
D Покриващ ринг

Диапазон на обхват MD -8 ECO COM1
3.7

Диапазон на обхват PD -8 ECO COM1
3.8

Съдържание на комплекта MD / PD -24 ECO COM1 под мазилка

3.9

• 1 сензор
• 1 покриваща черупка
• 1 данни за безопасност (A)
• 1 Quick-Start-Guide (B)

Съдържание на комплекта MD / PD -24 ECO COM1 над мазилка

3.10

• 1 сензор
• 1 покриваща черупка
• 1 данни за безопасност (A)
• 1 Quick-Start-Guide (B)

A Ел. баласт
В Потенциометър
С Клема за свързване
D Сензор

Преглед на уреда MD / PD -24 ECO COM1 над мазилка

3.14

A Адаптер върху мазилка
В Сензор
С Клема за свързване
D Покриващ ринг

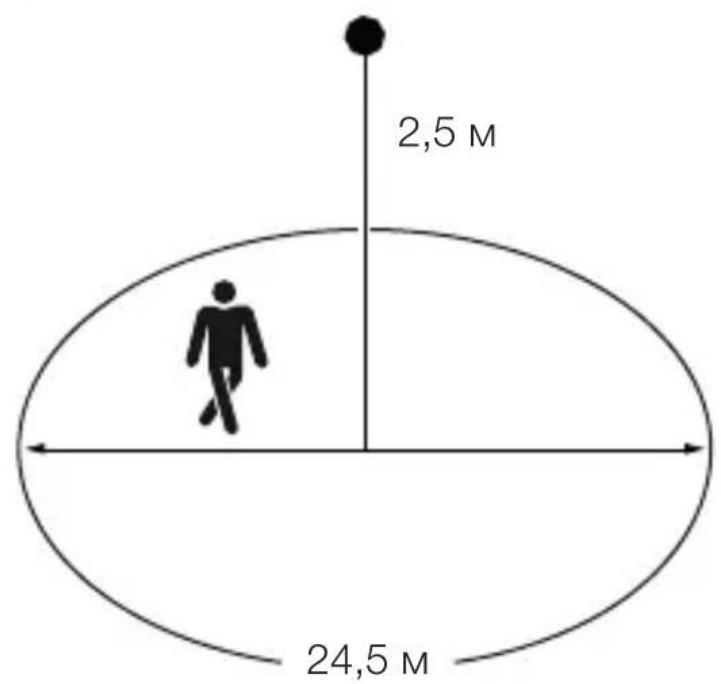

Диапазон на обхват MD -24 ECO COM1
3.15

Диапазон на обхват PD -24 ECO COM1
3.16

4. Електрическо свързване

Кабелът съдържа повече проводници (макс. ∅ на кабелите 2,5 мм):

L = фаза (обикновено черен или кафяв)

N = нула (обикновено син)

PE = заземяващ проводник (зелен / жълт)

Важно: размяна на проводниците води до късо съединение в уреда или таблото с предпазители.

При такъв случай всеки проводник трябва да бъде идентифициран и свързан отново.

4.1

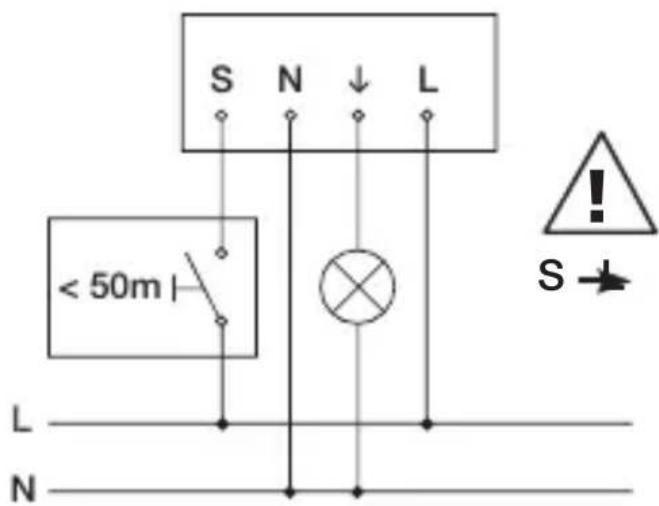

Схема на свързване COM1 под мазилка

4.2

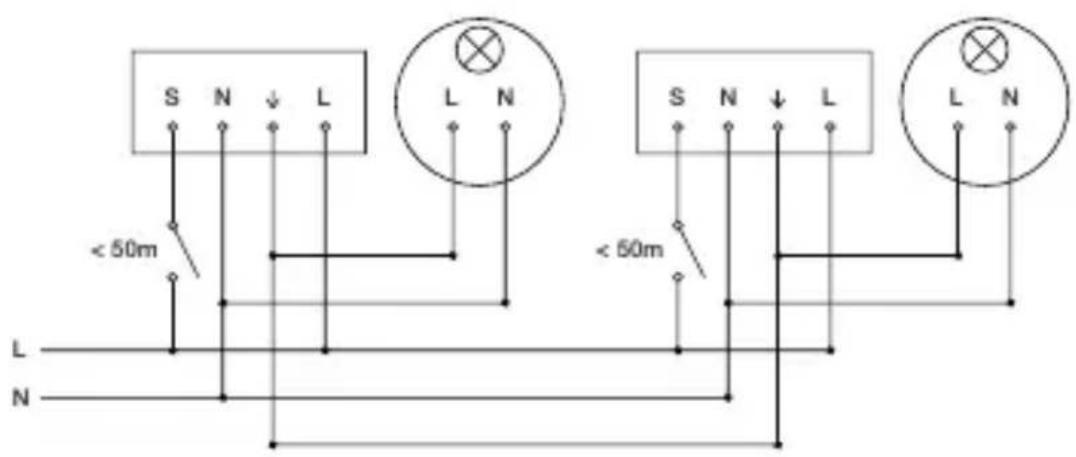

Схема на свързване COM1 под мазилка – паралелно свързване

4.3

Свързване към мрежата СОМ1 под мазилка

4.4

Схема на свързване COM1 над мазилка

4.5

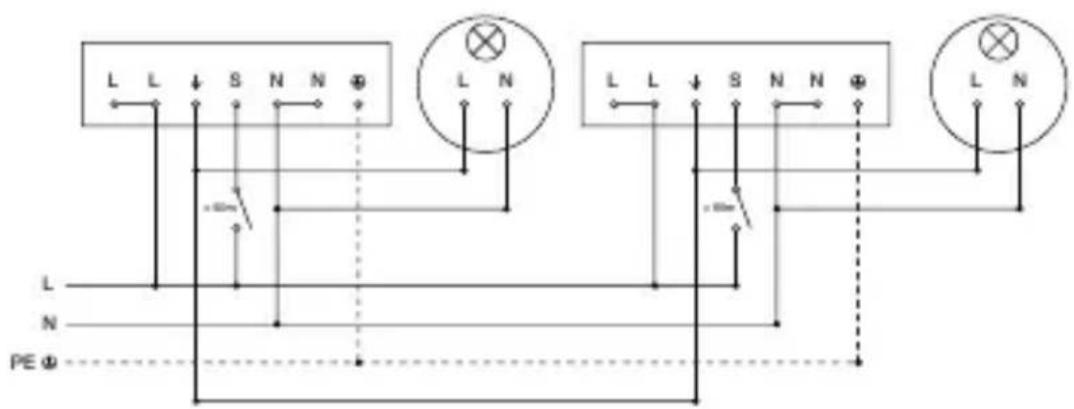

Схема на свързване COM1 над мазилка – паралелно свързване

4.6

Свързване към мрежата СОМ1 над мазилка

4.7

Опасност от електрически ток!

Допирът до части, провеждащи ток, може да доведе до електрически шок, изгаряния или смърт.

• Токът да се изключи и напрежението да се прекъсне.
• Да се провери с уред за измерване на напрежението.
• Да се осигури прекъсването на напрежението.

Опасност от щети!

Размяна на полюсите може да доведе до късо съединение.

• Проводниците да се идентифицират.
• Проводниците да се свържат правилно.

• Всички части да се проверят за щети. При повреди продуктът да не се пуска в експлоатация.
• Да се избере подходящо място за монтаж.

- Съобразявайки се с обхвата.

- Съобразявайки се със засичането на движение. -Стабилно.

– В обхвата няма препятствия.

– Не в зони с опасност от експлозии.

– Не върху леснозапалими повърхности.

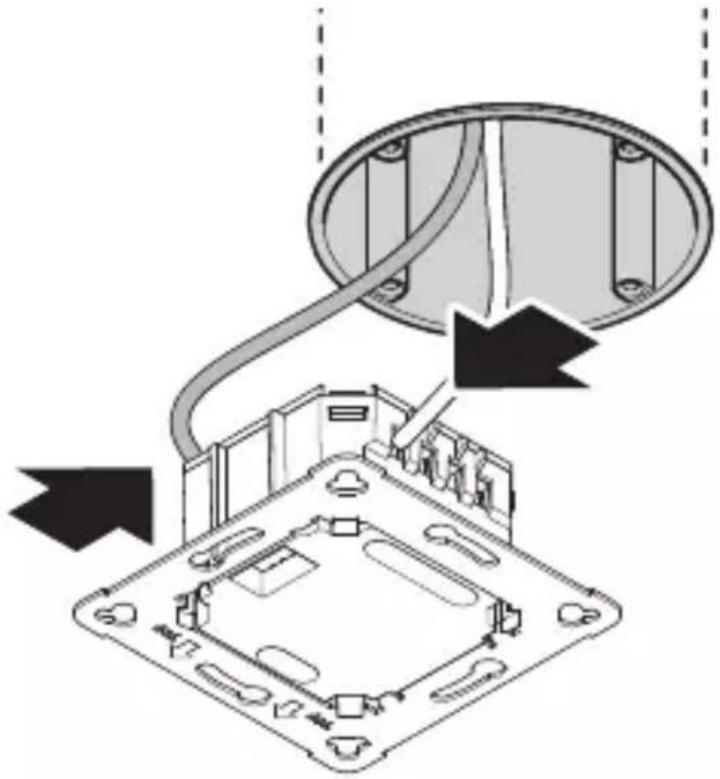

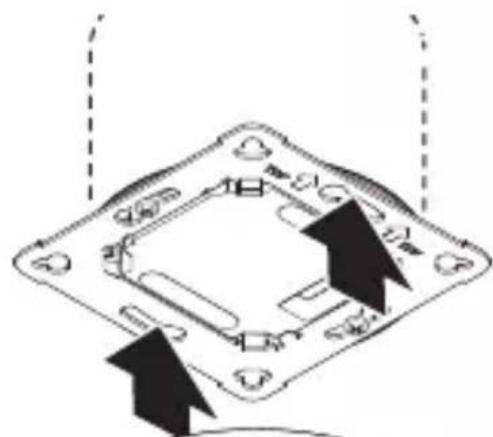

Монтажни стъпки кабел под мазилка

5.1

• Да се провери дали напрежението е прекъснато.
• Да се направи връзка с мрежата.
  →„4. Електрическо свързване“

5.2

- Ел. баласт да се затегне за кутията.

5.3

• Магнитният сензор да се постави на ел. баласт.
- Електрозахранването да се включи.

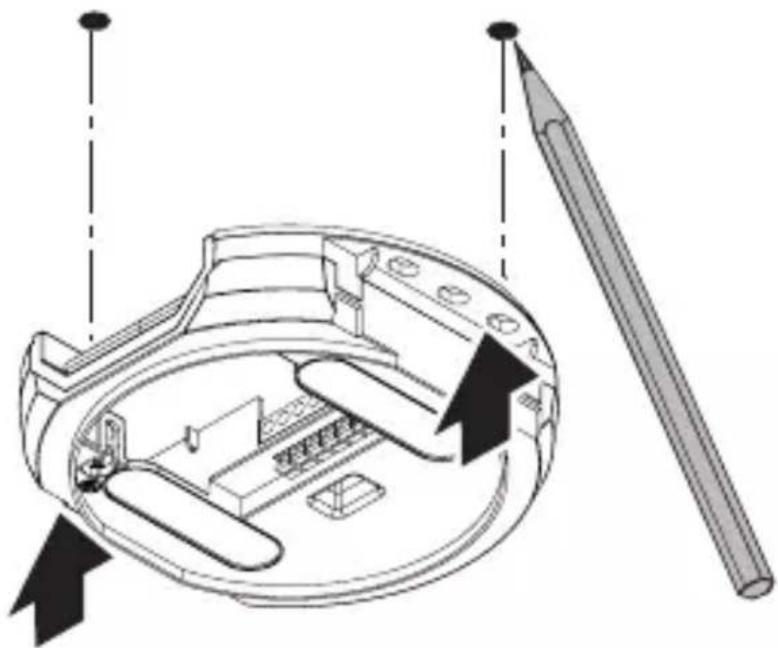

Монтажни стъпки кабели над мазилка

5.4

• Да се провери дали напрежението е прекъснато.
• Да се маркират местата за пробиване.

5.5

- Да се пробият дупките (∅ 6 мм) и да се поставят дюбелите.

• Да се направи връзка с мрежата.
  →„4. Електрическо свързване“

• Да се отчупи монтажния отвор.
• Да се постави адаптера за открит монтаж.

• Магнитният сензор да се постави.
- Напрежението да се включи

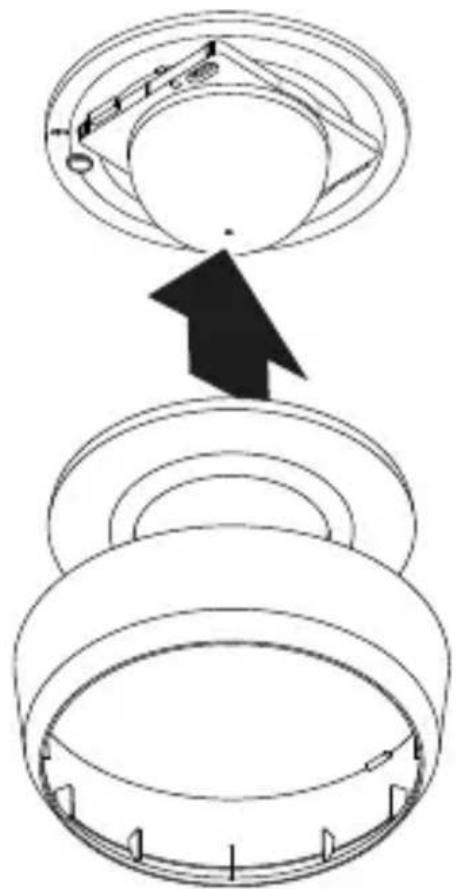

Обхватът да се регулира

С покриващата черупка (включена в комплекта) обхватът може да се регулира индивидуално.

5.10

• Да се провери дали напрежението е прекъснато.
  • Сензорът да се отдели от ел. баласт.
• Покриващит ринг и обективът да се свалят.
• Изрязване на покриващата черупка: покритите сегменти на обектива скъсяват обхвата.
• Покриващата черупка да се постави в обектива.
• Обективът да се закрепи с винтове.
• Покриващит ринг да се постави.
  • Сензорът да се постави на ел. баласт.

5.11

• Покриващит ринг да се постави.
• Електрозахранването да се включи.
• Да се направят настройки.
  →„6. Функция“

6. Функция

Заводски настройки

При първоначално пускане на сензора в експлоатация, както и при рестарт от Smart Remote APP, се активират заводските настройки.

Настройка на светлочувствителността: 500 лукса Настройка на времето COM1: 5 min Автомат / полуавтомат: Автомат

Настройка на светлочувствителността

Желаният праг на задействане може да бъде регулиран от около 2 до 1.000 лукса.

Дневен режим

Сензорът включва товара независимо от околната осветеност, когато бъде засечено движение.

Teach-IN

Когато околната светлина достигне ниво, на което желаете сензорът да включва при засечено движение, изберете функция Teach-IN. След 10 секунди измерената стойност на околната светлина се запаметява. Едновременно с това товарът се изключва.

Настройка на времето

Желаното време преди изключване може да се регулира между мин. 5 секунди до макс. 60 минути. Ако не бъде разпознато движение, сензорът се изключва след изтичане на времето преди изключване.

Режим на употреба

Полуавтомат

Осветлението се изключва само автоматично. Включването е ръчно, светлината трябва да се пусне от бутона и остава включена за избраното време.

Автомат

Осветлението се включва и изключва автоматично, според осветеността и присъствието / движението. Осветлението може да бъде включено ръчно по всяко време. При това автоматичното контролиране се деактивира за кратко.

Презентационен режим

Ако светлината бъде изключена от бутон, сензорът активира презентационния режим. Товарът остава изключен до тогава, докато се засича движение. Ако повече не бъде засечено движение и времето преди изключване е изтекло, сензорът преминава отново в нормален сензорен режим.

Вход бутон

Свързаният бутон притежава функцията ON / OFF и може да включва и изключва осветлението.

Бутонът освен това е предпоставка за употребата на сензора в полуавтоматичен режим.

Посредством свързан бутон може да бъде активирана постоянна светлина. 2х натискане на бутона включва за 4 часа. Еднократно ново натискане на бутона преди изтичане на 4-те часа премества сензора отново в нормалния автоматичен или полуавтоматичен режим.

Само при PD: изключване в зависимост от осветеността

При преминаване на избрания праг на затъмнение осветлението остава изключено дори при засичане на движение или присъствие.

Интелигентно паралелно свързване на няколко сензора

Посредством L'-разпознаването е възможно паралелното свързване на до 10 сензора. При задействане на един сензор лампата се включва и всички сензори в мрежата преминават в дневен режим.

Предимството е, че движения се засичат независимо от осветеността и избраното време преди изключване изтича.

LED-функция

Стартиране: LED мига за 10 секунди бавно синьо

Инициализиране: LED свети постоянно синьо

Грешка: LED мига бързо червено

Тестов режим с движение: LED мига бързо зелено

Teach-IN успешно приключен: LED свети зелено за една секунда

Постоянна светлина 4Н ВКЛ / ИЖКЛ активирана:

LED свети постоянно циан

Допълнителни функции RC5:

Допълнителни функции RC8:

- Настройка на времето СН1

– Настройка на светлочувствителността

- Нощен режим

– Дневен режим

- Teach-IN

- Рестарт

Smart Remote

– Управление със смартфон или таблет.
– Заменя дистанционни управления RC5 и RC8.
- Свалете съответното приложение и се свържете през Bluetooth.

Допълнителни функции Smart Remote:

– Настройка на времето: 5 с – 60 мин
- Настройка на светлочувствителността: 2 – 1.000 лукса, Teach
– Дистанционно управление активиране / деактивиране
– Тестов режим
– Автомат / полуавтомат
– Постоянна светлина 4 h ВКЛ / ИЗКЛ
- Рестарт

Smart Remote App

За използване на Smart Remote App Ви е необходим смартфон или таблет, на който можете да свалите приложението от App Store / Play Store. Моля имайте превид, че уредът Ви трябва да поддържа Bluetooth.

Android iOS

7. Грижа и поддръжка

Уредът не се нуждае от поддръжка.

Опасност от електрически ток!

Контактът на вода с части, провеждащи ток, може да доведе до електрически шок, изгаряния или смърт.

- Уредът да се почиства само сух.

Опасност от щети!

При използване на погрешен почистващ препарат уредът може да бъде повреден.

- Уредът да се почиства с леко влажна кърпа, без почистващ препарат.

8. Отстраняване

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда.

Не изхвърляйте електроуреди с общите домашни отпадъци!

Само за страни от ЕС:

Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

В ролята ви на купувач разполагате със законови права спрямо продавача. Ако тези права съществуват във вашата страна, тази гаранционна декларация не ги ограничава, нито ги съкращава. Ние ви даваме 5 години гаранция за перфектна изработка и правилно функциониране на ваши продукт STEINEL-Professional - от серията Сензорна техника. Ние гарантираме, че този продукт няма материални, производствени и конструктивни недостатьци. Ние гарантираме функционалността на всички електронни елементи и кабели, както и липсата на дефекти в използваните материали и техните повърхности.

Гаранционен иск:

Ако искате да направите рекламация на вашия продукт, моля да го изпратите напълно окомплектован и за наша сметка, заедно с оригиналната касова бележка или фактура, които трябва да съдържат датата на покупката и обозначението на продукта, на ваши търговец или директно на нас, ТАШЕВ-ГАЛВИНГ ООД, Бул. Климент Охридски № 68, 1756 София, България.

Затова ви препоръчваме грижливо да пазите касовата бележка или фактурата до изтичане на гаранционния срок. За щети настъпили по време на транспорта на продукта STEINEL не поема отговорност.

Информация за представяне на гаранционен иск ще получите на нашата интернет страница www.tashev-galving.com

Ако имате гаранционен случай или въпрос по вашия

продукт, можете да ни се обадите по всяко време на нашия серверен телефон [phone].

5 ГОДИНИ ГАРАНЦИЯ ОТ ПРОИЗВОДИТЕЛ

10. Технически данни

- Размери (∅ × Д)

MD / PD -8 ECO COM1: UP: 109 × 70 mm AP:

$$ 1 2 9 \times 6 5 \mathrm{MM} $$

$$ D E: 1 0 9 \times 1 0 9 m m $$

MD / PD -24 ECO COM1: UP: 109 × 75 MM AP:

$$ 1 2 9 \times 7 0 \mathrm{mm} $$

$$ D E: 1 0 9 \times 1 1 4 M M $$

- Настройка на светлочувствителността: 2 – 1.000 лукса

– Обхват (на 2,5 m височина):

MD -8 ECO COM1: тангенциално ∅ 8,5 м

$$ \text { радиално } \varnothing 4, 5 \text { м } $$

PD -8 ECO COM1: тангенциално ∅ 8,5 м

$$ \text { радиално } \varnothing 4, 5 \text { м } $$

$$ \text { присъствие } \varnothing 6, 0 \text { м } $$

MD -24 ECO COM1: тангенциално ∅ 24,5 м

$$ \text { радиално } \varnothing 5, 5 m $$

PD -24 ECO COM1: тангенциално ∅ 24,5 м

$$ \text { радиално } \varnothing 5, 5 m $$

$$ \text { присъствие } \varnothing 7, 5 \text { м } $$

– Ђгъл на отчитане: 360°

– Височина на монтаж: 2,5–4 м

– Оптимална височина на монтаж: 2,8 м

– паралелно свързване чрез L': макс. 10 сензора

Мощност изход за включване 1 (COM1)

– Товар конвенционални / халогенни лампи: 2.000 W

11. Отстраняване на повреди

Светлината не се включва.

– Няма напрежение.

– Избрана е твърде ниска стойност на луксове.

- Бавно да се увеличи стойността на луксове, докато светлината включи.

– Няма засечено движение.

- Да се осигури свободна видимост към сензора.

- Да се провери обхвата.

Светлината не се изключва.

– Твърде висока стойност луксове.

- Луксовете да се намалят.

– Времето преди изключване изтича.

- Да се изчака времето преди изключване, съответно да се намали.

- Смущаващи източници на топлина, напр.: нагреватели, отворени врати и прозорци, домашни животни, лампи / прожектори, движещи се обекти.

- Да се провери обхвата.

Сензорът изключва, въпреки присъствие.

– Времето преди изключване е твърде малко.

- Времето преди изключване да се увеличи.

– Прагът на осветеност е нисък.

- Настройка на светлочувствителността да се промени.

Сензорът се изключва твърде късно.

– Времето преди изключване е твърде голямо.

- Времето преди изключване да се намали.

При фронтално движение сензорът включва твърде късно.

– Обхватът за фронтално движение е намален.

- Да се монтират допълнителни сензори.

• Да се регулира обхвата.

- Разстоянието между два сензора да се намали.

Въпреки тъмнина, сензорът не включва при присъствие.

– Избрана е твърде ниска стойност луксове.

- Да се увеличи прага на осветеност.

- Активиране на автомата или включване на светлината от бутона.

- 4 часа ИЗКЛ.

• Деактивиране на 4 часа ИЗКЛ.

Сензорът не се свързва с приложението.

– Системно блокиране на приложението или смартфона.

- Мобилният уред да се рестартира.

CN

内容
