Produkttype	Højtryksrenser
Mærke	Kärcher
Model	HD 6/15 M PU
Arbejdstryk	15 MPa (150 bar)
Maksimalt overtryk	22,5 MPa (225 bar)
Vandgennemstrømning	9,3 l/min
Elektrisk forsyning	230 V, 50 Hz, 3,1 kW, 16 A
Beskyttelsestype	IPX5
Driftsvægt	25 kg
Mål (Længde x Bredde x Højde)	290 x 300 x 565 mm
Maksimal indløbstemperatur	60 °C
Maksimal sugehøjde	0,5 m
Lydtryksniveau	76 dB(A)
Garanteret lydeffektniveau	92 dB(A)
Hånd-arm vibrationer	2,4 m/s²
Olievolumen	0,25 l (type 15W40)
Vandfilter	Ja, i indløbsstudsen
Sikkerhed	Sikkerhedsventil, pressostat, sikkerhedsanslag
Medfølgende tilbehør	Dyse, højtrykspistol EASY!Force, højtryksslange EASY!Lock, højtryksdyse
Rengøringsmiddelbrug	Ja, med ekstra skumdyse
Vægmontering mulig	Ja (PU-model)
Garanti	Afhængigt af landets betingelser, materiale- og fremstillingsfejl

Ofte stillede spørgsmål - HD 6/15 M PU Kärcher

Hvilket tryk kan denne højtryksrenser opnå?

Kärcher HD 6/15 M PU udvikler et arbejdstryk på 15 MPa (150 bar), med et maksimalt overtryk på 22,5 MPa (225 bar).

Hvilken type olie skal bruges til pumpen?

Brug motorolie 15W40 i en mængde på 0,25 liter. Olieudskiftning anbefales hver 500 driftstimer.

Kan jeg bruge apparatet med en vandtank?

Ja, den kan suge vand fra en tank op til en højde på 0,5 meter. Brug en passende sugeslange og filter (ref. 4.440-207.0 og 4.730-012.0).

Hvordan udlufter man apparatet?

Skru dysen af, lad vandet løbe, indtil boblerne forsvinder, og skru dysen på igen. Gentag om nødvendigt efter at have slukket for apparatet i 10 sekunder.

Hvad er strømforbruget?

Apparatet kræver en forsyning på 230 V, 50 Hz med en tilsluttet effekt på 3,1 kW og en hovedsikring på 16 A (træg).

Kan jeg bruge rengøringsmidler?

Ja, med en ekstra skumdyse. Brug kun Kärcher rengøringsmidler og følg doseringsanvisningerne. Skyl skumdysen efter brug.

Hvordan vedligeholder jeg vandfilteret?

Rens filteret i vandindløbsstudsen hver uge. Skru overgangsstykket af, tag filteret ud, skyl det og sæt det på igen.

Hvad gør jeg ved vandlækage fra pumpen?

Lidt svedning (op til 3 dråber pr. minut) er normalt. Ved mere skal apparatet kontrolleres af en autoriseret serviceforhandler.

Kan jeg montere apparatet på væggen?

Ja, model HD 6/15 M PU kan monteres på væggen ved hjælp af en medfølgende holder. Brug skruer med diameter 6 til 8 mm, der passer til holderen.

Hvordan beskytter jeg apparatet mod frost?

Opbevar apparatet i et frostfrit lokale. Ellers tømmes vandet, og pump en glykolbaseret frostvæske (biltype) ind i kredsløbet i maksimalt 1 minut.

BRUGSANVISNING HD 6/15 M PU Kärcher

Generelle henvisninger 55

Bestemmelsesmæssig anvendelse 55

Miljøbeskyttelse 56

Sikkerhedsforskrifter 56

Betjeningselementer 56

Farvemærkning 56

Udpakning 56

Montering af tilbehør 57

Ibrugtagning 57

Betjening 58

Afbrydelse af driften 58

Afslutning af driften 58

Kun HD...M, HD...MX: Opbevaring af apparatet . 58

Frostbeskyttelse 58

Transport 59

Opbevaring.... 59

Generelle henvisninger

Læs den originale driftsvejledning og de vedlagte sikkerhedshenvisninger inden apparatet tages i brug første gang. Bet-

jen apparatet i henhold til disse.

Opbevar begge hæfter til senere brug eller til kommen-de brugere.

Bestemmelsesmæssig anvendelse

Denne højtryksrenser må kun anvendes til følgende arbejde:

Rengør maskiner, køretøjer, bygninger, værktøjer og lignende genstande med højtryksstrålen.

Til genstridigt snavs anbefaler vi en rotordyse som specialtilbehør.

Ved HD...Plus er der indeholdt en rotordyse i leveringsomfanget.

BEMÆRK

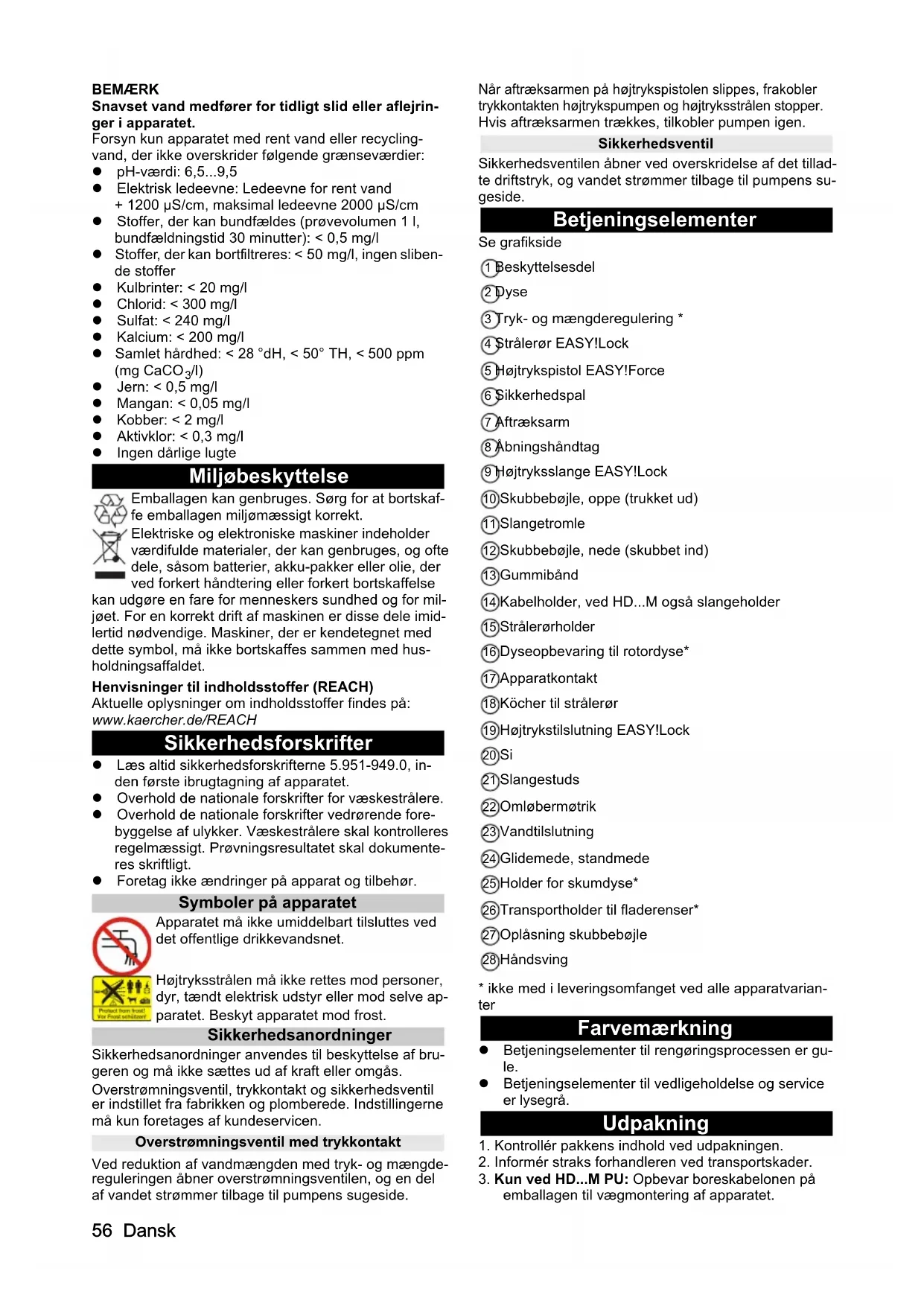

Snavset vand medfører for tidligt slid eller aflejringer i apparatet.

Forsyn kun apparatet med rent vand eller recycling-vand, der ikke overskrider følgende grænseværdier:

• pH-værdi: 6,5...9,5
• Elektrisk ledeevne: Ledeevne for rent vand + 1200 μS/cm, maksimal ledeevne 2000 μS/cm
• Stoffer, der kan bundfældes (prøvevolumen 1 l, bundfældningstid 30 minutter): < 0,5 mg/l
• Stoffer, der kan bortfiltreres: < 50 mg/l, ingen sliben-de stoffer
  ● Kulbrinter: < 20 mg/l
• Chlorid: < 300 mg/l
  ● Sulfat: < 240 mg/l
  ● Kalcium: < 200 mg/l
• Samlet hårdhed: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Jern: < 0,5 mg/l
  ● Mangan: < 0,05 mg/l
• Kobber: < 2 mg/l
  ● Aktivklor: < 0,3 mg/l
• Ingen dårlige lugte

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe emballagen miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse

kan udgøre en fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse dele imidlertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.de/REACH

Sikkerhedsforskrifter

• Læs altid sikkerhedsforskrifterne 5.951-949.0, inden første ibrugtagning af apparatet.
• Overhold de nationale forskrifter for væskestrålere.
• Overhold de nationale forskrifter vedrørende forebyggelse af ulykker. Væskestrålere skal kontrolleres regelmæssigt. Prøvningsresultatet skal dokumenteres skriftligt.
• Foretag ikke ændringer på apparat og tilbehør.

Symboler på apparatet

Apparatet må ikke umiddelbart tilsluttes ved det offentlige drikkevandsnet.

Højtryksstrålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve apparatet. Beskyt apparatet mod frost.

Sikkerhedsanordninger

Sikkerhedsanordninger anvendes til beskyttelse af brugeren og må ikke sættes ud af kraft eller omgås.

Overstrømningsventil, trykkontakt og sikkerhedsventil er indstillet fra fabrikken og plomberede. Indstillingerne må kun foretages af kundeservicen.

Overstrømningsventil med trykkontakt

Ved reduktion af vandmængden med tryk- og mængde-reguleringen åbner overstrømningsventilen, og en del af vandet strømmer tilbage til pumpens sugeside. Når aftræksarmen på højtrykspistolen slippes, frakobler trykkontakten højtrykspumpen og højtryksstrålen stopper. Hvis aftræksarmen trækkes, tilkobler pumpen igen.

Sikkerhedsventil

Sikkerhedsventilen åbner ved overskridelse af det tilladte driftstryk, og vandet strømmer tilbage til pumpens sugeside.

Betjeningselementer

Se grafikside

① Beskyttelsesdel
② Dyse
③ Tryk- og mængderegulering *
4 Strålerør EASY!Lock
⑤ Højtrykspistol EASY!Force
6 Sikkerhedspal

⑦ Aftræksarm

⑧ Åbningshändtag

⑨ Højtryksslange EASY!Lock

⑩Skubbebøjle, oppe (trukket ud)

⑪Slangetromle

⑫Skubbebøjle, nede (skubbet ind)

⑬Gummibänd

⑱ Köcher til strålerør

⑲Højtrykstilslutning EASY!Lock

20Si

21 Slangestuds

22 Omløbermøtrik

23 Vandtilslutning

24Gliedemede, standmede

25 Holder for skumdyse*

26Transportholder til fladerenser*

27 Oplåsning skubbebøjle

28 Håndsving

* ikke med i leveringsomfanget ved alle apparatvarianter

Farvemærkning

• Betjeningselementer til rengøringsprocessen er gule.
• Betjeningselementer til vedligeholdelse og service er lysegrå.

Udpakning

1. Kontrollér pakkens indhold ved udpakningen.
2. Informér straks forhandleren ved transportskader.
3. Kun ved HD...M PU: Opbevar boreskabelonen på emballagen til vægmontering af apparatet.

Montering af tilbehør

Obs

Ved HD...M PU er der ikke indeholdt tilbehør i leveringsomfanget.

Obs

EASY!Lock-systemet forbinder komponenter vha. et hurtiggevind hurtigt og sikkert med kun én omdrejning.

Fig. A

1. Sæt højtryksdysen på strålerøret.
2. Montér omløbermøtrikken og spænd manuelt (EASY!Lock).
3. Forbind strålerøret med højtrykspistolen, og spænd manuelt (EASY!Lock).
4. Løsn oplåsning skubbebøjle.
5. Træk skubbebøjlen ud til yderposition.

Ved apparater uden slangetromle:

1. Forbind højtryksslangen med højtrykspistolen og apparatets højtrykstilslutning, og spænd manuelt (EASY!Lock).

Ved apparater med slangetromle:

1. Fjern kabelholderen på den formonterede højtryksslange, og rul slangen forsigtigt af tromlen.
2. Læg højtryksslangen strakt ud på gulvet.
3. Drej håndsvinget i urets retning og rul samtidigt højtryksslangen op på slangetromlen i ensartede lag. Sørg for, at slangen ikke knækkes.
4. Forbind højtryksslangen med højtrykspistolen, og spænd manuelt (EASY!Lock).

Ibrugtagning

Montering HD...M PU

⚠️FARE

Fare for kvæstelse, fare på grund af elektrisk stød

Lad kun autoriserede fagfolk gennemføre installationen af vandforsyningen, den elektriske tilslutning og et højtryksnet.

Omgivelsesbetingelser

• Tør, frostfri omgivelse.
- Ingen eksplosionsfare.
- Fast, jævn undergrund eller bæredygtig væg.
- Må ikke installeres i nærheden af beboelsesrum eller kontorer (støjemission).
- Tilgængelig for vedligeholdelsesarbejder.
- Vandafløb på installationsstedet.

Fastgørelse af apparatet

Obs

Skruer og dyvler til fastgørelse af holderne er ikke en del af leveringsomfanget. De skal indkøbes ekstra og være tilpasset til kravene på monteringsstedet. Nødvendig slangediameter 6...8 mm.

⚠️FARE

Fare for kvæstelser på grund af apparat, der falder ned

Tag ved valg af fastgørelseselementerne hensyn til apparatets vægt og monteringsstedets bæreevne.

Fig. B

①Montering på væg
② Montering på gulv
③ Monteringsåbning
④ Holder

1. Markér boringer i væg eller gulv med boreskabelonen.

2. Lav boringerne.

3. Montér holderen, spænd kun skruerne let.
4. Indstil holdernes afstand ved at dreje med en gaffelnøgle.
5. Spænd skruerne.
6. Montér apparatet.

Elektrisk tilslutning

⚠️FARE

Fare for kvæstelse på grund af elektrisk stød

Forbind apparatet med det elektriske net vha. et stik. En ikke-separerbar forbindelse med strømnettet er forbudt. Stikket anvendes til netseparation.

HD...M PU: Den strømforsyning, der er nødvendig til drift af apparatet skal være konstrueret til kontinuerlig drift.

HD...M PU: Strømførende dele, kabler og apparater i arbejdsområdet skal være beskyttet mod vandstråler.

Tilslutning til en vandledning

ADVARSEL

Sundhedsfare på grund af, at der løber snavset vand tilbage i drikkevandsnettet.

Overhold forskrifterne fra vandforsyningsvirksomheden.

Iht. de gyldige forskrifter må apparatet aldrig anvendes på drikkevandsnettet uden systemadskiller. Anvend en systemadskiller fra KÄRCHER eller alternativt en systemadskiller iht. EN 12729 type BA. Vand, der er strømmet gennem en systemadskiller, klassificeres som ikke drikkelig. Tilslut altid systemadskilleren ved vandforsyningen, aldrig direkte ved apparatets vandtilslutning.

1. Kontrollér vandforsyningen for tilløbstryk, tilløbstemperatur og tilløbsmængde. Krav, se afsnittet "Tekniske data".

2. Forbind apparatets systemadskiller og vandtilslutning med en slange (min. længde 7,5 m, min. diameter 1").
   Tilløbsslangen er ikke en del af leveringsomfanget.

3. Åbn vandtilløbet.

Opsugning af vand fra beholderen

1. Skru sugeslange (bestillingsnummer 4.440-207.0) og filter (bestillingsnummer 4.730-012.0) fast på vandtilslutningen.
2. Udluft apparatet.

Udluftning af apparatet

1. Skru dysen af strålerøret.
2. Lad apparatet køre, indtil der kommer vand ud uden bobler.

3. Lad apparatet køre i 10 sekunder ved udluftningsproblemer, og sluk derefter. Gentag processen flere gange.

4. Sluk apparatet.

5. Skru dysen på igen.

Kun HD...M PU: Højtryksinstallation

Ved installationen overholdes de nationalt gældende forskrifter for fastinstallerede højtryksrengøringssystemer.

1. Tilslut apparatet med en højtryksslangeledning ved det fastinstallerede rørnet.
2. Læg det fastinstallerede rørnet sådan, at det kun er nødvendigt med få retningsændringer.

3. Læg rørnettet til udligning af tryk- og varmeudvidelse med dæmpede løse og fast spændebånd.

4. Min. ledningstværsnit:

a Rørledninger: Nominel diameter DN 15 (1/2").

b Slangeledninger: Nominel diameter DN 6.

Betjening

⚠️FARE

Fare for kvæstelse på grund af højtryksvandstråle

Fikser aldrig aftræksarm og sikringsarm i aktiveret position.

Anvend ikke højtrykspistolen, hvis sikringsarmen er be- skadiget.

Skub ved alt arbejde på apparatet højtrykspistolens sikkerhedspal fremad.

Åbning/lukning af højtrykspistolen

1. Åbning af højtrykspistolen: Aktivér sikringsarmen og aftræksarmen.
2. Lukning af højtrykspistolen: Slip sikringsarmen og aftræksarmen.

Drift med højtryk

Apparatet er udstyret med en trykkontakt. Motoren starter kun, när højtrykspistolen er åbnet.

1. Apparat med slangetromle: Rul højtryksslangen helt af slangetromlen.
2. Sæt apparatkontakten på "l".
3. Højtrykspistolen afsikres, til dette formål skubbes højtrykspistolens sikkerhedspal bagud.
4. Åbn højtrykspistolen.
5. Ved apparat med tryk- og mængderegulering: Indstil arbejdstrykket ved at dreje tryk- og mængdereguleringen.

Drift med rengøringsmiddel

Obs

Til drift med rengøringsmiddel skal der anvendes en bægerskumlanse (ekstraudstyr).

ADVARSEL

Sundhedsfare på grund af forkert håndtering med rengøringsmidler

Overhold sikkerhedsanvisningerne på rengøringsmidlet.

BEMÆRK

Uegnede rengøringsmidler kan beskadige apparatet og den genstand, der skal rengøres.

Anvend kun rengøringsmidler, der er godkendt af KÄRCHER.

Overhold de doseringsanbefalinger og henvisninger, der er vedføjet rengøringsmidlet.

KÄRCHER-rengøringsmidler garanterer driftssikkert arbejde. Få vores rådgivning eller rekvirer vores katalog eller vores informationsblade til rengøringsmidlerne.

Fig. C

① Skumdyse
② Beholder
③ Blændesæt Rengøringsmiddeltilsætning: 3=høj, 2=mellem, 1=lav
④ Sugeslange
⑤ Strålerør

1. Skru beholderen af.

2. Isæt den ønskede blænde i sugeslangen.

3. Fyld rengøringsmiddel i beholderen.

4. Skru beholderen på skumdysen.
5. Fjern dysen på strålerøret.
6. Anbring skumdysen på højtrykspistolen, og spænd manuelt.
7. Tag højtryksrenseren i drift.

Anbefalet rengøringsmetode

1. Spray en lille smule rengøringsmiddel på den tørre overflade og lad det virke (ikke tørre).
2. Skyl den løsnede snavs af med højtryksstrålen.

Skylning af skumlansen

Skumlansen skal skylles efter anvendelsen for at undgå rengøringsmiddelaflejringer.

1. Skru beholderen af.
2. Hæld rengøringsmiddelrester tilbage i leveringsemballagen.
3. Fyld beholderen med rent vand.
4. Skru beholderen på skumdysen.
5. Anvend skumdysen ca. 1 minut for at skylle rengøringsmiddelrester ud.
6. Tøm beholderen.

Afbrydelse af driften

1. Luk højtrykspistolen, apparatet slukker.
2. Højtrykspistolen sikres, til dette formål skubbes sikkerhedspalen fremad.

Obs

Ved frakobling af apparatet reduceres vandtrykket med ca. 70%. Derved falder højtrykspistolens aktiveringskraft, og apparatets levetid forøges.

Fortsættelse af driften

1. Højtrykspistolen afsikres, til dette formål skubbes sikkerhedspalen bagud.
2. Åbn højtrykspistolen, apparatet tænder igen.

Afslutning af driften

1. Luk vandtilløbet.
2. Åbn højtrykspistolen.
3. Drej apparatkontakten hen på "I" og lad apparatet køre i 5 til 10 sekunder.
4. Luk højtrykspistolen.
5. Drej apparatkontakten hen på "0/OFF".
6. Træk kun netstikket ud af stikontakten med tørre hænder.
7. Fjern vandtilløbet.
8. Åbn højtrykspistolen, indtil apparatet er trykløst.
9. Højtrykspistolen sikres, til dette formål skubbes sikkerhedspalen fremad.

Kun HD...M, HD...MX: Opbevaring af apparatet

1. Stil strålerøret med højtrykspistolen i Köcher strålerøret og lad den gå i indgreb i strålerørholderen.
2. Rul netkablet rundt om kabelholderen.
3. HD...M: Rul højtryksslangen op, hæng den over slangeopbevaringen og sikr den med gummibånd. HD...MX: Rul højtryksslangen op på slangetromlen og klap håndsvingets greb ned.
4. Tryk på oplåsning skubbebøjle og skub skubbebøjlen ind.

Frostbeskyttelse

BEMÆRK

Frost ødelægger et apparat, der ikke er tømt helt for vand.

Opbevar apparatet på et frostfrit sted.

Hvis en frostfri opbevaring ikke er mulig:

1. Aftap vandet.
2. Pump almindeligt frostbeskyttelsesmiddel gennem apparatet.
3. Lad apparatet køre i maksimalt 1 minut, indtil pumpen og ledningerne er tomme.

Obs

Anvend almindeligt frostbeskyttelsesmiddel til motorkøretøjer på glykolbasis. Overhold håndteringsforskrifterne fra producenten af frostbeskyttelsesmidlet.

Transport

⚠FORSIGTIG

Vær opmærksom på apparatets vægt ved transporten.

BEMÆRK

Beskyt højtrykspistolens aftræksarm mod beskadigelser.

1. Ved transport i køretøjer sikres apparatet mod at glide eller vælte iht. til de gældende retningslinjer.
2. Ved transport over længere strækninger, trækkes apparatet i skubbebøjlen (ikke ved HD...M PU).
3. Op af trapper trækkes apparatet trin for trin. Glide-mederne beskytter huset mod beskadigelse (ikke ved HD...M PU).

Kun HD...M, HD...MX: Transportholder til fladerenser

1. Sæt fladerenserens tilslutningsstuds på transportholderen ved højtryksrenseren.
2. Skru omløbermøtrikken ca. 1 omdrejning på.

Opbevaring

⚠FORSIGTIG

Fare for kvæstelse, fare for beskadigelse.

Vær opmærksom på apparatets vægt ved opbevaring.

1. Opbevar kun apparatet indenfor.

Fare for kvæstelser på grund af utilsigtet startende apparat og elektrisk stød.

Sluk apparatet inden alt arbejde og træk netstikket ud.

Sikkerhedsinspektion/vedligeholdelseskontrakt

Du kan aftale en regelmæssig sikkerhedsinspektion med din forhandler eller indgå en vedligeholdelseskontrakt. Få vores rådgivning.

Inden hver drift

1. Kontrollér tilslutningskabler for skader, lad straks et beskadiget kabel udskifte af den autoriserede kundeservice eller en autoriseret elektriker.
2. Kontrollér højtryksslangen for beskadigelse, udskift straks en beskadiget højtryksslange.
3. Kontrollér apparatet for tæthed. 3 dråber vand pr. minut er tilladt. Ved større utæthed kontaktes kundeservicen.

Ugentligt

1. Rens sien i vandtilslutningen.

Rensning af sien i vandtilslutningen

1. Skru omløbermøtrikken af.
2. Træk slangestudsen med si ud.
3. Rengør sien udvendigt og skyl den.

Bemærk: Juster slangestudsens sekskant ved tilslutning i apparatet.

1. Isæt slangestudsen med si.
2. Spænd omløbermøtrikken.

For hver 500 driftstimer, mindst hvert år

1. Lad kundeservicen gennemføre vedligeholdelsen af apparatet.
2. Skift olie.

Udskiftning af olie

Obs

Olimængde og -type, se afsnittet "Tekniske data"

1. Drej 4 skruer ud.
2. Tag apparatkappen af.

Fig. D

1. Sving olieaftapningsslangen nedad og hold den over en olieopsamlingsbeholder.

2. Træk proppen ud af olieaftapningsslangen.

3. Tag dækslet af.
4. Tag skumstoffet ud af oliebeholderen.
5. Vent, indtil olien er løbet helt ud.

Fig. E

1. Stik proppen i olieaftapningsslangen.
2. Sving olieaftapningsslangen op og lad den gå i indgreb.
3. Påfyld den afmälte oliemængde.
4. Isæt skumstoffet i oliebeholderen.
5. Anbring dækslet og tryk det fast.

Fig. F

Hjælp ved fejl

⚠️FARE

Fare for kvæstelser på grund af utilsigtet startende apparat og elektrisk stød.

Sluk apparatet inden alt arbejde og træk netstikket ud. Lad kun elektriske komponenter kontrollere og reparere af den autoriserede kundeservice.

Kontakt en autoriseret kundeservice ved fejl, der ikke nævnes i dette kapitel, i tvivlstilfælde eller efter udtrykkelig henvisning.

Apparatet kan ikke startes

• Kontrollér tilslutningskablet for skader.
• Kontrollér netspændingen.
• Er apparatet overophedet: a Sæt apparatkontakten på "0". b Lad apparatet afkøle i mindst 15 minutter. c Sæt apparatkontakten på "1".
• Ved elektrisk defekt kontaktes kundeservicen.

Apparat kommer ikke op på tryk

• Kontrollér dysernes størrelse, nødvendig størrelse, se kapitlet "Tekniske data".
• Udluft apparatet, se kapitlet "Udluftning af apparatet".
• Rens sien i vandtilslutningen.
• Kontrollér vandtilløbsmængden, nødvendig mængde, se kapitlet "Tekniske data".
• Rengør dysen.
• Ved behov kontaktes kundeservicen.

Pumpe utæt

Op til 3 dråber vandudstrømning pr. minut er tilladt.
- Ved kraftig utæthed skal apparatet kontrolleres af kundeservicen.

Pumpen banker

• Kontrollér vandtilledningen for tæthed.
• Udluft apparatet, se kapitlet "Udluftning af apparatet".
• Ved behov kontaktes kundeservicen.

Rengøringsmiddeltilsætning for lav

• Påfyld skumdysens bæger.
• Sæt den større blænde på sugeslangen.

- Kontrollér sugeslangen og skumdysen for aflejringer fra rengøringsmiddel. Fjern aflejringer med lunkent vand.

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på maskinen afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til sin forhandler eller nærmeste kundeservice medbringende kvittering for købet.

(Se adressen på bagsiden)

Tekniske data

HD 6/15
		M	HD 6/15 MX	HD 6/15 M PU	HD 7/17 M	HD 7/17 MX	HD 7/17 M PU	HD 7/14-4 M
Elektrisk tilslutning
Netspænding V 230 230 230 400 400 400 230
F a s e		~		1	1	1	3	3	3
Netfrekvens Hz 50 50 50 50 50 50 50
Tilslutningsledning kW 3,1 3,1 3,1 4,2 4,2 4,2 3,4
Kapslingsklasse		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Netsikring (træg)		A 16 16	16 16 16	16 16
Forlængerkabel 30 m		mm2	2,5 2,5	2,5 2,5	2,5 2,5
Vandtilslutning
Tilløbstryk (maks.)		MPa	1	1		1	1	1
Tilløbstemperatur (maks.)		°C	60 60	60 60	60 60
Tilløbsmængde (min.)		l/min	12 12	12 12	12 12
Indsugningshøjde (maks.)		m	0,5 0,5	0,5 0,5	0,5 0,5
Effektdata apparat
Standarddysens dysestørrelse		-- 033 033	033 038	038 038	043
Driftstryk		MPa	15	15	15	17	17	17	14
Driftsovertryk (maks.)		MPa	22,5	22,5	22,5	25,5	25,5	25,5	21
Transportmængde, vand		l/min	9,3	9,3	9,3	11,5	11,6	11,6	11,5
Højtrykspistolens tilbageslagskraft		N	21,3	21,3	21,3	21,3	21,3	21,3	21,3
Mål og vægt
Typisk driftsvægt		kg	30	33	25	32	35	27	39
Længde		mm	455 455	290 455	455 290	455
Bredde		mm	400 400	300 400	400 300	400
Højde, skubbebøjle nede, (oppe)		mm	700(970)	890(970)	565 700(970)		890(970)	565 700(970)
Oliemængde		l	0,25	0,25	0,25	0,20	0,20	0,20	0,35
Olietype		Type	15W40	15W40	15W40	15W40	15W40	15W40	0W40
Beregnede værdier iht. EN 60335-2-xx
Hånd-arm-vibrationsværdi		m/s2	2,4 2,8	2,4 3,0	2,9 3,0	2,7
Usikkerhed K m/s2	0,7 0,8 0,7	0,8 0,8	0,8 0,8	0,8
Lydtryksniveau		dB(A)	74	74	76	79	78	79	68
Usikkerhed KpA		d	B	(	A)	3	3	3	3
Lydeffektniveau LWA + usikkerhed KWA		dB(A)	90	90	92	95	94	95	84

		HD 7/14-4MX	HD 7/16-4M	HD 7/16-4MX	HD 8/18-4M	HD 8/18-4MX	HD 8/18-4M PU
Elektrisk tilslutning
Netspænding	V	230	400	400	400	400	400
Fase	~	1	3	3	3	3	3
		HD 7/14-4MX	HD 7/16-4M	HD 7/16-4MX	HD 8/18-4M	HD 8/18-4MX	HD 8/18-4M PU
Netfrekvens Hz 50 50 50 50 50 50
Tilslutningsledning kW 3,4 4,2 4,2 4,6 4,6 4,6
Kapslingsklasse IPX5 IPX5 IPX5 IPX5 IPX5
Netsikring (træg) A 16 16 16 16 16
Forlængerkabel 30 m mm	^2	2,5 2,5 2,5 2,5 2,5 2,5
Vandtilslutning
Tilløbstryk (maks.)	MPa	1	1	1	1	1	1
Tilløbstemperatur (maks.)	°C	60 60 60 60 60 60
Tilløbsmængde (min.)	l/min	12 12 12 12 12 12
Indsugningshøjde (maks.)	m	0,5	0,5	0,5	0,5	0,5	0,5
Effektdata apparat
Standarddysens dysestørrelse	--	043	042	042	042	042	042
Driftstryk	MPa	14	16	16	18	18	18
Driftsovertryk (maks.)	MPa	21	24	24	27	27	27
Transportmængde, vand	l/min	11,5	11,6	11,6	12,5	12,5	12,5
Højtrykspistolens tilbageslagskraft	N	21,3	21,3	21,3	21,3	21,3	21,3
Mål og vægt
Typisk driftsvægt	kg	42	40	43	41	44	36
Længde	mm	455	455	455	455	455	290
Bredde	mm	400	400	400	400	400	300
Højde, skubbebøjle nede, (oppe)	mm	890 (970)	700 (970)	890 (970)	700 (970)	890 (970)	565
Oliemængde	l	0,35	0,35	0,35	0,35	0,35	0,35
Olietype	Type	0W40	15W40	15W40	15W40	15W40	15W40
Beregnede værdier iht. EN 60335-2-xx
Hånd-arm-vibrationsværdi	m/s ^2	2,7 2,4	2,5 2,3 2,3 2,3
Usikkerhed K	m/s ^2	0,8 0,7 0,7 0,7 0,7 0,7
Lydtryksniveau	dB(A)	69	70	72	75	73	76
Usikkerhed K _pA	dB(A)	3	3	3	3	3	3
Lydeffektniveau L _WA + usikkerhed K _WA	dB(A)	85	86	88	91	89	92

Der tages forbehold for tekniske ændringer.

Hermed erklærer vi at nedenstående maskine på grund af sinudformning og konstruktion i den udførelse, i hvilken den sælges afos, overholder EU-direktivernes relevante, grundlæggendesikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest singyldighed.

Produkt: Højtryksrenser

Type: 1.150-xxx

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-79

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD x/xx

EN 61000-3-3: 2013

HD x/xx

EN 61000-3-11: 2000

Anvendt overensstemmelsesvurderingsproces

2000/14/EF: Tillæg V

Lydeffektniveau dB(A)

	målt	garanteret
HD 6/15 M	87	90
HD 6/15 MX	87	90
HD 6/15 M PU	90	92
HD 7/17 M	92	95
HD 7/17 MX	91	94
HD 7/17 M PU	92	95
HD 7/14-4 M	81	84
HD 7/14-4 MX	82	85
HD 7/16-4 M	83	86
HD 7/16-4 MX	86	88
HD 8/18-4 M	88	91
HD 8/18-4 MX 87 89
HD 8/18-4 M PU 90 92

Underskriverne handler på forretningsledelsens vegne og med dennesfuldmagt.

Sikkerhetshenvisninger 62

Betjeningselementer.... 6

Fargemerking 63

Utpakking 63

Montere tilbehør 63

Igangsetting 63

Betjening 64

Avbryte driften 65

Avslutte driften 65

Kun HD...M, HD...MX: Oppbevare apparatet . . . . 65

Frostbeskyttelse 65

Transport 65

Lagring 65

For vanskelige flekker anbefaler vi et rotormunnstykke som spesialtilbehør.

For HD...Plus er et rotormunnstykke del av leveringsinnholdet.

OBS

Skittent vann fører til tidligere slitasje eller avleiringer i apparatet.

Forsyn apparatet kun med rent vann eller resirkulert vann, ikke overskrid følgende grenseverdier:

● pH-verdi: 6,5...9,5
- elektrisk ledeevne: Ledeevne for ferskvann + 1200 μS/cm, maks. ledeevne 2000 μS/cm
- sedimenterbare stoffer (prøvevolum 1 l, bunnfellingstid 30 minutter): < 0,5 mg/l
- stoffer som kan filtreres ut: < 50 mg/l, ingen slipe-midler
● Hydrokarboner: < 20 mg/l
● Klorid: < 300 mg/l
● Sulfat: < 240 mg/l
● Kalsium: < 200 mg/l
● Total hardhet: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO _3 /l)
● Jern: <0,5 mg/l
● Mangan: < 0,05 mg/l
- Kobber: < 2 mg/l
● Aktivt klor: < 0,3 mg/l
- fritt for fæle lukter

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte.

Sikkerhetshenvisninger

Symboler på apparatet

Apparatet må ikke umiddelbart kobles til det offentlige drikkevannsnettet.

For apparater med slangetrommel:

HD...M PU: Strømførende deler, ledninger og apparater i arbeidsområdet må være beskyttet mot strålevann.

1. Sett strømstøpselet i en stikkontakt.

Vanntilkobling

Tilkobling til en vannledning

ADVARSEL

Apparatet kan ikke startes

- Kontroller strømledningen for skader.

- Kontroller nettspenningen.

(Se adresse på baksiden)

Anvendte samsvarsvurderingsprosesser

Sikkerhedshenvisninger Højtryksrenser

Læs disse sikkerhedshenvisninger og den originale driftsvejledning, inden maskinen tages i brug første gang. Betjen maskinen i henhold til disse. Opbevar de to hæfter til senere brug eller til senere ejere.

• Ud over henvisningerne i driftsvejledningen skal lovens generelle sikkerheds- og ulykkesforebyggelsesforskrifter overholdes.
• Advarsels- og henvisningsskilte på maskinen giver vigtige henvisninger for en ufarlig drift.

Faregrader

⚠️FARE

- Henviser til en umiddelbar fare, der medfører alvorlige kvæstelser eller død.

ADVARSEL

- Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser eller død.

⚠FORSIGTIG

- Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser.

BEMAERK

- Henviser til en mulig farlig situation, der kan medføre materielle skader.

Personligt beskyttelsesudstyr

⚠ FORSIGTIG • Anvend egnede handsker ved arbejde på apparatet. • Anvend et høreværn, hvis der i driftsvejledningen er angivet et lydtryksniveau over 80 dB(A), se kapitlet Tekniske data i driftsvejledningen.

• Anvend egnet beskyttelsestøj og beskyttelsesbriller til beskyttelse mod tilbagesprøjtende vand eller snavs.
• Under brugen af højtryksrensere kan der opstå aerosoler. Indåndingen af aerosoler kan medføre helbredsskader. Arbejdsgiveren er forpligtet til at foretage en farevurdering for at fastsætte de nødvendige beskyttelsesforanstaltninger mod indånding af aerosoler afhængigt af den overflade og de omgivelser, der skal rengøres. Åndedrætsværn i klasse FFP 2 eller højere egner sig til beskyttelse mod vandige aerosoler. • Når varmtvandshøjtryksrensere med forbrændingsmotor anvendes, kan der dannes udstødningsgasser og sod. Det kan være sundhedsskadeligt at indånde udstødningsgasser og komme i berøring med sod. Der skal træffes nødvendige beskyttelsesforanstaltninger mod indånding af udstødningsgasserne og berøring af sod. Anvend derfor et egnet åndedrætsværn mod udstødningsgasser og egnede handsker mod sod.

Generelle sikkerhedsanvisninger

⚠️ FARE • Kvælningsfare. Emballagefolie skal holdes uden for børns rækkevidde.
⚠ ADVARSEL • Anvend kun apparatet bestemmelsesmæssigt. Tag hensyn til de lokale forhold, og vær ved arbejde med apparatet opmærksom på uvedkommende, specielt børn. • Dette apparat er ikke beregnet til at skulle anvendes af personer med begrænsede fysiske, sensoriske eller mentale evner eller mangel på erfaring og/eller mangel på viden. • Maskinen må kun betjenes af personer, der er blevet undervist i håndtering af maskinen, eller som har bevist deres evner til at betjene maskinen og udtrykkeligt har fået anvendelsen heraf til opgave. • Børn skal være un-

der opsyn for at sikre, at de ikke leger med maskinen. - Børn og unge må ikke anvende maskinen.

⚠ FORSIGTIG • Sikkerhedsanordninger fungerer som din beskyttelse. Sikkerhedsanordninger må aldrig ændres eller ignoreres.

Fare for elektrisk stød

⚠️ FARE • Tilslut kun apparater i

beskyttelsesklasse I ved korrekt jordede strømkilder.

- Spændingsangivelsen på typeskiltet skal stemme overens med strømkildens spænding. • Vær opmærksom på stikkontaktens min. sikring, se kapitlet Tekniske data i driftsvejledningen. • Anvend kun apparatet via et HFI-relæ/FI-relæ (maks. 30 mA). • Rør aldrig ved netstik og stikkontakt med fugtige hænder. • Netstik og kobling for en forlængerledning skal være vandtætte og må ikke ligge i vandet. Koblingen må ikke ligge på gulvet. Anvend kabeltromler, der sikrer, at stikdåserne befinder sig mindst 60 mm over gulvet. • Alle strømførende dele i arbejdsområdet skal være beskyttet mod vandstråler.

⚠ ADVARSEL • Maskinen må kun kobles til strømforbindelser, der er udført af en faguddannet elinstallatør i overensstemmelse med IEC 60364-1. • Kontroller nettilslutningsledningen med netstik for skader inden hver drift. Tag ikke et apparat i drift med beskadiget nettilslutningsledning. Lad straks en beskadiget nettilslutningsledning udskifte af den autoriserede kundeservice / elinstallatør. • ∅delæg eller beskadig ikke nettilslutnings- eller forlængerledningen ved at køre over den, klemme den, rykke i den eller lignende. Beskyt nettilslutningsledningen mod varme, olie og skarpe kanter. • Anvend kun den nettilslutningsledning, der foreskrives af producenten, dette gælder også ved udskiftning af ledningen. Bestillingsnr. og type se Driftsvejledningen. • Uegnede elektriske forlængerledninger kan være farlige. Anvend derfor kun de godkendte og tilsvarende mærkede elektriske forlængerledninger med det tilstrækkelige ledningstværsnit udendørs. • Udskift udelukkende koblinger på nettilslutnings- eller forlængerledningen med koblinger, der har den samme vandtæthed og samme mekaniske fasthed.

⚠ FORSIGTIG • Sluk apparatet på hovedafbryderen / apparatkontakten ved længere driftspauser og efter brug, og træk netstikket ud.

BEMÆRK • Tilkoblingsprocesser producerer kortvarige spændingsfald. • Ved ugunstige netbetingelser kan der optræde påvirkninger på andre apparater.

- Ved en netimpedans under 0,15 ohm kan der ikke forventes forstyrrelser.

Vandtilslutning

⚠ ADVARSEL • Apparatet må ikke tages i drift, hvis højtryksslangen er beskadiget. Udskift straks en beskadiget højtryksslange. Der må kun anvendes slanger og forbindelser, der anbefales af producenten. Bestillingsnr. se Driftsvejledningen. • Forskruningen for alle tilslutningsslanger skal være tæt.

BEMÆRK • Overhold bestemmelserne fra vandforsyningsvirksomheden.

Drift

⚠️ FARE • Vær opmærksom på sikkerhedsforskrifterne ved anvendelse af apparatet i farezoner (f.eks.tankstationer). • Driften i eksplosionsfarlige områder er forbudt. • Opsug aldrig opløsningsmidler, væsker der in-

deholder opløsningsmidler eller ufortyndede syrer. Hertil hører f.eks. benzin, fortynder eller brændselsolie. Sprøjtetågen er letantændelig, eksplosiv og giftig. ● Beskadi-gede køretøjsdæk / dækventiler er livsfarlige. Køretøjsdæk / dækventiler kan ødelægges af højtryksstrålen og eksplodere. Et første tegn på dette er en misfarvning af dækket. Overhold en afstand på mindst 30 cm til strålen ved rengøring af køretøjsdæk / dækventiler.

⚠ ADVARSEL • Anvend ikke apparatet, hvis der befinder sig personer uden passende beskyttelsestøj inden for rækkevidde. • Ved korte strålerør kan hånden komme i berøring med højtryksstrålen. Anvend aldrig punktstråledysen eller rotordysen med strålerør, der er kortere end 75 cm. • På grund af den vandstråle, der kommer ud af strålerøret, opstår der en tilbage-slagskraft. På grund af det vinklede strålerør virker kraf- ten opad. Hold godt fast i pistolen og strålerøret. • Hvis der anvendes vinklede sprøjteanordninger kan tilbage-slags- og fordrejningskræfterne ændre sig. • Ret ikke højtryksstrålen ind mod dig selv, f.eks. for at rengøre tøj eller sko. • Ret ikke højtryksstrålen mod personer, dyr, tændt elektrisk udstyr eller mod selve apparatet.

- Sprøjt ikke på genstande, der indeholder sundhedsskadelige stoffer (f.eks. asbest). - Kontroller apparatet og tilbehøret, som f.eks. højtryksslange, højtrykspistol og sikkerhedsanordninger, inden hver brug for korrekt tilstand og driftssikkerhed. Anvend ikke apparatet, hvis det er beskadiget. Udskift straks beskadigede komponenter. - Anvend kun de højtryksslanger, armaturer og koblinger, der anbefales af producenten.

⚠ FORSIGTIG • Lad aldrig apparatet være uden opsyn, så længe det er i drift. • Åbn ikke kappen ved aktiveret motor. • Fastklem ikke højtrykspistolens greb under drift. • Lad slangerne afkøle efter varmtvandsdrift eller anvend apparatet kort i koldtvandsdrift. • Apparatet skal have et jævnt, stabilt underlag. • Du skal inden rengøring foretage en risikovurdering af den overflade, der skal rengøres, for at finde frem til kravene til beskyttelse af sikkerhed og sundhed. Du skal træffe de nødvendige beskyttelsesforanstaltninger.

BEMÆRK • Anvend ikke apparatet ved temperaturer under 0 °C. • Gennemfør kun rengøringen af motoren på vaskepladser med olieudskiller.

Drift med rengøringsmiddel

⚠ FORSIGTIG • Opbevar rengøringsmidler utilgængeligt for børn. • Overhold ved anvendelse af rengøringsmidler sikkerhedsdatabladet fra rengøringsmiddelproducenten, specielt henvisninger til personligt beskyttelsesudstyr. • Anvend kun de rengøringsmidler, der leveres og anbefales af producenten. Anvendelsen af andre rengøringsmidler eller kemikalier kan påvirke apparatets sikkerhed. • Anvend ikke rengøringsmidlerne ufortyndet. Produkterne er driftssikre, da de ikke indeholder syrer, lud eller miljøskadelige stoffer. Hvis der kommer rengøringsmiddel i øjnene, skylles disse straks grundigt med vand og der opsøges straks en læge, også ved synkning af rengøringsmidler.

Apparater med en hånd-arm vibrationsværdi > 2,5 m/s² (se kapitlet Tekniske data i driftsvejledningen)

⚠FORSIGTIG

- Hvis apparatet anvendes i længere tid, kan blodgen-nemstrømningen i hænderne nedsættes på grund af vibrationer. Der findes ingen generelt gældende anvendelsestid, idet denne afhænger af flere faktorer:

• Personlig tendens til dårligt blodomløb (ofte kolde fingre, fingerkløe)
• Lave omgivelsestemperaturer. Bær varme handsker for at beskytte hænderne.
• Dårlig blodgennemstrømning, fordi der holdes godt fast.
• Anvendelse uden afbrydelse er mere skadeligt, end hvis der holdes pauser.
  Kontakt lægen, hvis symptomerne, f.eks. fingerkløe, kolde fingre, optræder gentagne gange ved regelmæssig, længerevarende anvendelse af apparatet.

Apparater med luftdæk

⚠ FORSIGTIG • Ved apparater med sammenskruede fælge: Kontroller, at alle fælgens skruer er spændt godt, inden dæktrykket indstilles. • Kontroller, at trykreduktionsventilen på kompressoren er indstillet korrekt, inden dæktrykket indstilles. • Overskrid aldrig det maksimalt tilladte dæktryk. Dæktrykket aflæses på dækket og på fælgen. Ved forskellige værdier overholdes den laveste værdi.

Varmtvands- og benzinmotordrevne maskiner, maskiner med forbrændingsmotor

⚠️ FARE • Eksplosionsfare på grund af uegnet brændstof. Tank kun det brændstof, der er angivet i driftsvejledningen.
⚠ ADVARSEL • Udstødningsgasser er giftige. Indånd ikke udstødningsgasser. Sørg for tilstrækkelig ventilation og bortledning af udstødningsgasserne ved drift af apparatet i rum. • Sørg for, at der ikke kommer brændstof på varme overflader ved tankning.
⚠ FORSIGTIG • Fare for forbrændinger. Bøj dig ikke hen over udstødningsgasåbningen og sæt ikke hænderne derind. Rør ikke ved varmekedlen ved brænderdrift. • Luk aldrig udstødningsgasåbningerne. • Sørg for, at der i nærheden af luftindtag ikke optræder udstødningsgasemissioner. • Overhold sikkerhedshenvisningerne for benzinmotoriske apparater i driftsvejledningen.

⚠ ADVARSEL • Inden rengøring, vedligeholdelse og udskiftning af dele skal apparatet frakobles, og ved netdrevne apparater skal netstikket trækkes ud. • Gør højtrykssystemet trykløst inden alt arbejde på apparatet.
⚠ FORSIGTIG • Istandsættelser må kun gen- nemføres af godkendte kundeservicesteder eller af fag- lært personale inden for dette område, som er fortrolig med alle de relevante sikkerhedsforskrifter.

BEMÆRK • Overhold sikkerhedskontrollen for alle transportable apparater til erhvervsmæssig brug iht. de lokalt gældende forskrifter • Kortslutninger eller andre skader. Apparatet må ikke rengøres med slange- eller højtryksvandstråle. • Anvend hverken acetone, ufortyn-dede syrer eller opløsningsmidler, da de angriber de materialer, der anvendes på apparatet.

⚠ FORSIGTIG • Anvend kun tilbehør og reservedele, der er godkendt af producenten. Originalt tilbehør og originale reservedele er en garanti for en sikker og fejlfri drift af apparatet. • Reparationer og montering af reservedele skal gennemføres af godkendte kundeservicesteder, dermed undgås farer.

Transport

⚠ FORSIGTIG • Sluk apparatet inden transport. Fastgør apparatet under hensyntagen til væg-

ten, se kapitlet Tekniske data i driftsvejledningen.

- Fare for ulykker og kvæstelser. Vær opmærksom på apparatets vægt ved transport og opbevaring, se kapitlet Tekniske data i driftsvejledningen.

OBS • Følg lokale forskrifter fra ditt vannverk.

Bruk

- Sørg for at det ikke kommer noe drivstoff på varme overflater när du fyller tanken.

Maskiner med luftringutrustning
