BRUGSANVISNING Aquaforce 15000 HOZELOCK

9. VIKTIG: Dette produktet passer ikke i

vanntemperaturer over 35 ºC.

10. VIKTIG: Bruk ikke dette produktet hvis

hovedforsyningskabelen eller motoren er skadet på noen som helst måte. Forsyningskabelen kan ikke erstattes ettersom den er permanent innkapslet i motorhuset og derfor må avhendes i henhold til lokale forskrifter.

11. Hvis du bor i et område med hardt vann (vann med

13. Denne pumpen er ikke egnet for bruk med saltvann

stemmer overens med hovednettforsyningen.

3. Pumpen har 10 m elektriske trelederkabler som er

permanent tilkoblet og forseglet til motoren. Tilførselskabelen kan ikke skiftes ut. Hvis kabelen ødelegges, må pumpen kasseres. Pluggen som følger med dette produktet, er ikke vanntett og må oppbevares i en tørr og vanntett beholder.

4. En reststrømenhet på 10 mA eller 30 mA må

monteres til hovednettforsyningen.

6. ADVARSEL: Apparatet må kobles til en jordet

4. Fjern hovedforsyningskabelen og vikle ut.

6. Plasser hovedforsyningskabelen i fordypningen på

12. Hvis du har fisk eller andre dyr i dammen, er

8. Hvis du vil bruke enda et innløp, kan du koble til en

på slangestussen. Kontroller at forseglingen er vanntett med den vedlagte skiven (fig. 21).

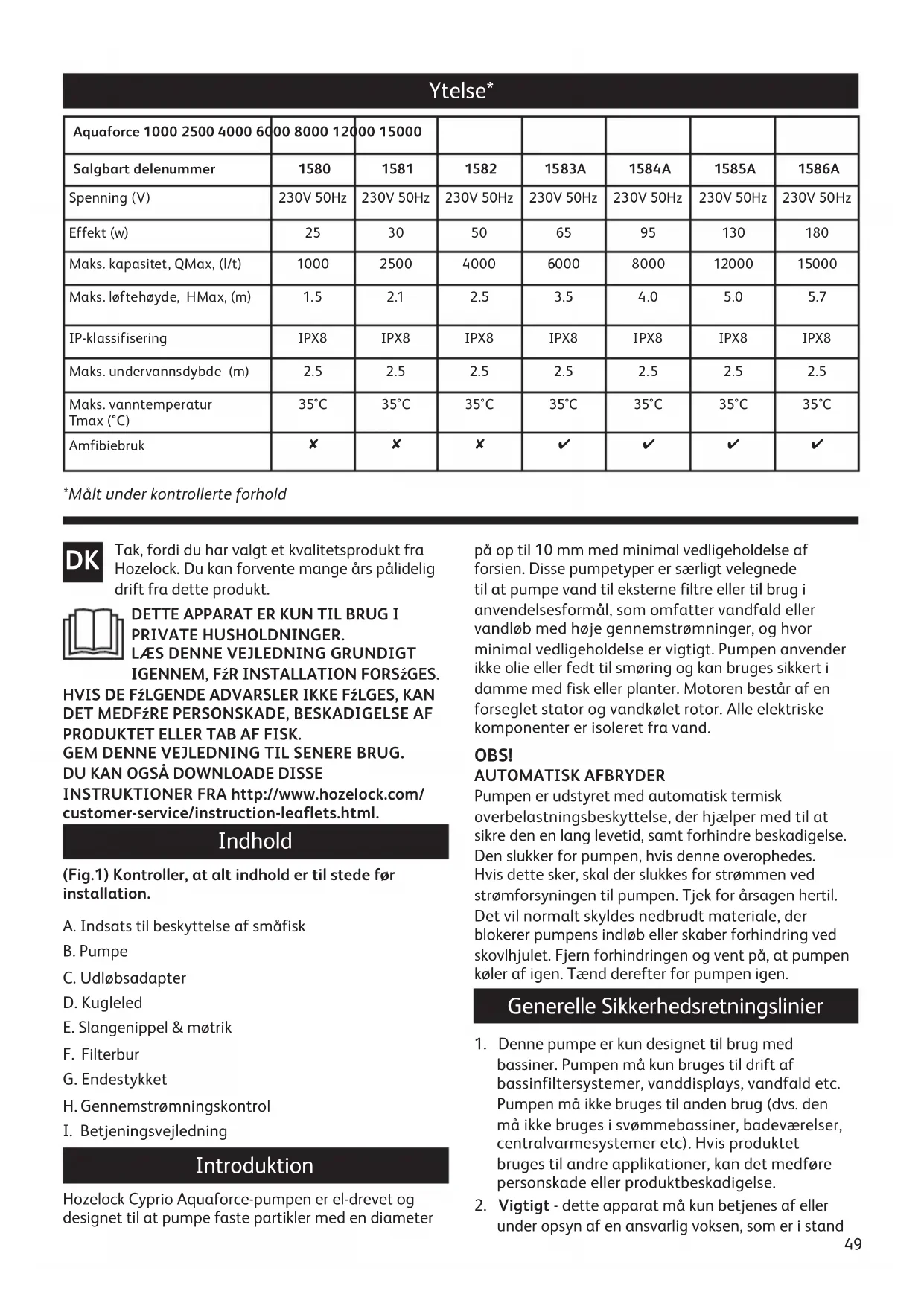

I. Betjeningsvejledning

Introduktion Hozelock Cyprio Aquaforce-pumpen er el-drevet og designet til at pumpe faste partikler med en diameter på op til 10 mm med minimal vedligeholdelse af forsien. Disse pumpetyper er særligt velegnede til at pumpe vand til eksterne filtre eller til brug i anvendelsesformål, som omfatter vandfald eller vandløb med høje gennemstrømninger, og hvor minimal vedligeholdelse er vigtigt. Pumpen anvender ikke olie eller fedt til smøring og kan bruges sikkert i damme med fisk eller planter. Motoren består af en forseglet stator og vandkølet rotor. Alle elektriske komponenter er isoleret fra vand. OBS! AUTOMATISK AFBRYDER Pumpen er udstyret med automatisk termisk overbelastningsbeskyttelse, der hjælper med til at sikre den en lang levetid, samt forhindre beskadigelse. Den slukker for pumpen, hvis denne overophedes. Hvis dette sker, skal der slukkes for strømmen ved strømforsyningen til pumpen. Tjek for årsagen hertil. Det vil normalt skyldes nedbrudt materiale, der blokerer pumpens indløb eller skaber forhindring ved skovlhjulet. Fjern forhindringen og vent på, at pumpen køler af igen. Tænd derefter for pumpen igen. Generelle Sikkerhedsretningslinier

1. Denne pumpe er kun designet til brug med

bassiner. Pumpen må kun bruges til drift af bassinfiltersystemer, vanddisplays, vandfald etc. Pumpen må ikke bruges til anden brug (dvs. den må ikke bruges i svømmebassiner, badeværelser, centralvarmesystemer etc). Hvis produktet bruges til andre applikationer, kan det medføre personskade eller produktbeskadigelse.

2. Vigtigt - dette apparat må kun betjenes af eller

lokale forskrifter for ledningsføring, der kan omfatte brug af plast- eller metalrør til at beskytte kablet.

6. ADVARSEL: Dette apparat skal tilsluttes til en

jordet strømforsyning.

7. Pumpekabel (og forlængerkabel) skal placeres

og beskyttes således, at de ikke kan blive beskadiget, især ved kontakt med haveredskaber (græsslåmaskiner og gravegrebe) eller børn og husdyr. Installation BEMÆRK: Ved amfibiedrift SKAL pumpen på tørsiden placeres vandret som vist. (Fig. 2 & 3) Pumpesamling & Installation – Drift Under Vand

1. Åbn clipsene i hver ende af sifilterburet og åbn

5. Sørg for at pumpeudløbet er fastgjort på

udløbsadapteren (Fig 1 – C). Placér pumpen på dens monteringsområde, idet det sikres, at adapterstykket går ind lokaliseri Bemærk: Adapteren skal rettes med udløbet vendende ned mod bunden af buret (Fig. 5).

6. Placér strømkablet i fordybningen i siden af buret.

Sørg for, at det er placeret korrekt, så kablet ikke sidder i klemme, når buret bliver lukket. (Fig 6). Genmonter indsatsen til småfisk.

7. Luk burets låg, idet det sikres, at endestykket (Fig

1 – G) er i den korrekte position og fastgør det ved at trykke i midten af clipsene (Fig 7).

8. Tjek at kugleleddets indløbs- og udløbsstudser

er på linie og skru møtrikken helt fast på udløbsadapterens skruegevind (Fig 8).

9. Hvis der bruges en slange med en for lille indvendig

diameter, vil det medføre en stor begrænsning af vandgennemstrømningen. Jo større slangens indvendige diameter er, jo bedre vil pumpeydelsen være, især ved lange slangelængder. Den slangenippel, der leveres med enheden, passer til 25mm (1”), 32mm (1,25”) og 40mm (1,6”) slanger, såvel som til et 19,1mm (¾”) BSP-skruegevind til at benytte apparatet på sikker vis, og som er indforstået med de farer der er forbundet hermed. Brug og opbevar dette apparat utilgængeligt for børn og personer med reducerede fysiske, sensoriske og mentale færdigheder..

3. ADVARSEL: Man skal altid tage stikket ud af

kontakten eller afbryde alt bassinudstyr fra forsyningsnettet, før man stikker hænderne ned i vandet, når udstyret installeres, repareres, vedligeholdes eller håndteres. Nedsænk aldrig stikenden i vand.

4. Strømkablet må aldrig bruges til at løfte pumpen,

da dette kan forvolde skade. Vi anbefaler, at der monteres en løftesnor på håndtaget i bunden af sifilterburet, når pumpen installeres i dybt vand.

5. Pumpen må ikke drives eller efterlades i frostvejr.

7. Pumpen må aldrig køres tør.

8. Pumpen må kun drives, når sifilterburet er

monteret korrekt. Hvis pumpen bruges uden sifilterburet, kan det ugylddiggøre garantien.

9. OBS!: Dette produkt er ikke velegnet til

vandtemperaturer over 35ºC.

10. OBS!: Dette produkt må ikke bruges, hvis

strømkablet eller motoren er blevet beskadiget på nogen måde. Strømkablet kan ikke udskiftes, da det er permanent indkapslet i motorhuset og skal derfor bortskaffes i henhold til lokale forordninger.

11. Hvis du bor i et område med hårdt vand (vand

med et højt indhold af calcium/kalk), skal pumpe, rotorsamling og den indvendige del af motoren rengøres med jævne mellemrum (Se VEDLIGEHOLD).

12. Der må kun bruges tilbehør, der er blevet designet

til brug med dette produkt. Brug af andet tilbehør kan ugylddiggøre garantien.

13. Denne pumpe er ikke velegnet til brug sammen

med salt- eller havvand.

14. Der findes oplysninger om det samlede antal

pumpehoveder i tabellen i slutningen af disse instruktioner. Elektriske Forbindelser

1. ADVARSEL: Man skal altid koble alt udstyr i

bassinet fra strømforsyningen, før man putter hænderne i vandet, mens udstyret installeres, repareres, vedligeholdes eller håndteres.

2. Tjek at spændingen, der er afmærket på enheden,

svarer til netforsyningen.

3. Pumpen leveres med 10m trelederkabel, der er

permanent tilsluttet og forseglet til motoren. Strømkablet kan ikke udskiftes. Hvis kablet beskadiges, skal pumpen kasseres. Ledningsstikket, som leveres med dette produkt,51 til tilslutning af springvandstilbehør. Vi vil altid anbefale, at en slange med en indvendig diameter på 40mm bruges til pumper af denne størrelse, hvis pumpen skal bruges som vandfaldspumpe eller i kombination med et filter (Fig 2 & 3). Når du har valgt den slangediameter, du ønsker at bruge, skal du afskære de slangenippeltrin, der er mindre end slangediameteren for at undgå strømningsbegrænsning (Fig 9). Sæt en passende længde slange på slangestudsen, fastgør den med en passende slangeklemme og placér slangens udløbsende i den ønskede position.

10. Skru slangesniplen direkte ind kugleleddets

udløbsstuds (Fig 10). Kugleleddet kan drejes, så slangen kan vendes væk fra pumpen. Bassinpumpeplacering

11. For de bedste resultater skal pumpen placeres i den

dybeste del af bassinet. Det vil sikre den bedste vandcirkulation i bassinet og hvis den bruges som filtreringspumpe, vil det maksimere dens tørstofhåndteringskapacitet. For de bedste resultater skal pumpen ikke placeres direkte på bunden af bassinet. Vi anbefaler, at pumpen installeres på en flad platform, der er i niveau, og som er forhøjet ca. 300mm oven over bassinbunden. Det vil forhindre, at pumpen suger snavs direkte fra bunden af bassinet og vil også sikre, at der er tilstrækkeligt vand tilbage i bassinet, hvis bassinvandet ved et uheld skulle undslippe (Se fig 11). Strømkablet må aldrig bruges til at løfte pumpen, da dette kan forvolde skade. Vi anbefaler, at der monteres en løftesnor på håndtaget i bunden af sifilterburet, når pumpen installeres i dybt vand. Indsats til beskyttelse af småfisk

12. Hvis du har fisk eller andet dyreliv i din dam, vil

der muligvis være perioder i løbet af året, hvor de yngler. På nuværende tidspunkt er fiskeynglen lille og kan blive suget ind i pumpen. Med henblik på at minimere denne risiko er Aquaforces pumpeserie udstyret med en unik indsats til beskyttelse af småfisk, der reducerer indløbssiens hulstørrelse til ned til 2 mm på dette kritiske tidspunkt i fiskenes livscyklus. For at bruge denne funktion skal man isætte indsatsens fire ben i det dertil indrettede område i den nederste del af buret som vist i Fig. 12, og sørge for, at indsatsen vender korrekt. Luk den øverste del af buret, og fikser klipsene. Mens indsatsen stadig er i brug, skal du muligvis fjerne blokeringer fra siburet oftere. Når fiskene eller andet dyreliv har vokset sig til en tilstrækkelig størrelse, kan du fjerne indsatsen fra pumpeburet og returnere sistørrelsen til maksimumsstørrelsen på 10 mm. Sådan Anvendes Gennemstrømnings- kontrollen Gennemstrømningskontrollen (Fig 1 - h) kan variere den vandmængde, der kommer ind i pumpen. Den kan også bruges til at tilslutte endnu et indløb til pumpen, som fx et satellitfilter eller en overfladesuger. Gennemstrømningskontrollen må ikke bruges, hvis pumpen anvendes amfibisk.

1. Åbn buret og fjern endestykket (Fig 1 - g).

2. Luk gennemstrømningskontrollen ved at dreje den

yderste del, indtil pilene er ud for hinanden.

3. Skru gennemstrømningskontrollen helt

fast på pumpeindløbet, idet pilene på gennemstrømningskontrollen er på linie med pilen i midten af pumpekammerets top (Fig 13).

4. Placér pumpen i buret. Sørg for at

rillerne i udløbsadapteren er på linie med ribberne i den nederste del af buret og at gennemstrømningskontrollens greb er udenfor buret (Fig 14).

5. For at bruge den som en

gennemstrømningskontrol, skal endestykket skrues på den frie ende af gennemstrømningskontrollen.

6. Drej grebet til den ønskede position.

Dette varierer åbningsstørrelsen på gennemstrømningskontrollen. Pilen på grebet skal være på linie med viseren på ydersiden af burets øverste del. Når pilens spidse ende er på linie med viseren på ydersiden af filterburet, angiver det den minimale gennemstrømning. Når den brede ende af pilen er på linie med viseren, angiver det den maksimale gennemstrømning (Se fig 14).

8. For at bruge endnu et indløb skal en passende

længde slange tilsluttes til en slangenippel, der er blevet afskåret til en passende diameter, hvorefter den frie ende af gennemstrømningskontrollen skrues på i stedet for endestykket (Fig 15).

9. Den anden ende af slangen kan tilsluttes til

et satellitfilter (Fig 17) (fås som reservedel fra Hozelock) eller til en overfladesuger (Fig 16).

10. Ved at dreje gennemstrømningskontrollens greb

kan mængden af vand, der strømmer igennem satellitfilteret eller overfladesugeren, varieres. Pumpeinstallation - Amfibisk Denne pumpe kan anvendes amfibisk (dvs. den kan bruges uden at være nedsænket i vand). ADVARSEL! Sørg for at enheden ikke suger luft ind eller kører tør, da pumpen herved vil blive beskadiget! ADVARSEL! Man skal altid tage stikket ud af kontakten eller afbryde alt bassinudstyr fra52 pumpen fjernes. Buret kan så tørres rent for nedbrudt materiale, der tilstopper sifilterets huller og vaskes i rent vand bagefter. Du skal også tjekke, at pumpekammeret & rotoren ikke er tilstoppet med nedbrudt materiale.

3. Mindst en gang om året skal pumpen skilles

2. Sørg for, at pumpen er kølet af, før den adskilles.

3. Løsn de fire Posidrive-skruer (a) fra kammeret.

4. Træk pumpekammeret (b) direkte væk fra

5. Træk rotorsamlingen (c) ud af motorhuset. Vigtigt!

Pas ekstra godt på ikke at tabe rotordelen.

6. Skyl alle komponenterne i rent vand. Benyt ikke

at hullerne i pladen bag propellen passer til stifterne på motorhuset (Fig. 24c og 24d).

9. Genmonter pumpekammeret. Drej kammeret

for at justere skruehullerne, og monter skruerne igen, og pas på ikke at skubbe møtrikkerne ud af motorhuset (Fig. 24e).

2. Sørg for, at pumpen er kølet af, før den adskilles.

3. Løsn de fire Posidrive-skruer (a) fra kammeret.

4. Roter pumpekammeret (b), og træk det direkte væk

5. Træk rotorsamlingen (c) ud af motorhuset.

Vigtigt! Pas ekstra godt på ikke at tabe rotordelen.

6. Skyl alle komponenterne i rent vand. Benyt ikke

rengøringsmidler eller andre kemikalier.

7. Udskift rotorsamlingen i motorhuset (Fig. 25a), og

kontroller, at hullerne i pladen bag propellen passer til stifterne på motorhuset (Fig. 25b).

8. Bemærk, at rillen til o-ringen dannes, når rotoren er

blevet korrekt placeret (Fig. 25c). Monter o-ringen (d) over rotoren. Sørg for, at o-ringen er korrekt placeret mellem rotorpladen og motorhuset (Fig. 25d).

9. Genmonter pumpekammeret. Drej kammeret

for at justere skruehullerne, og monter skruerne igen, og pas på ikke at skubbe møtrikkerne ud af motorhuset (Fig. 25e). forsyningsnettet, før man stikker hænderne ned i vandet, når udstyret installeres, repareres, vedligeholdes eller håndteres. BEMÆRK: Denne pumpe er ikke selvspædende. Sugeslangen og pumpen skal fyldes med vand, før der tændes.

1. Åbn clipsene i hver ende af sifilterburet, åbn buret

og fjern alt indhold.

2. Skru udløbsadapteren ud af pumpeudløbet og

placér den i ribberne i den nederste del af buret (Fig 18)

3. Placér pumpe under vandoverflade tæt på

siden af bassinet, så vandet kan strømme ind i pumpekammeret (Fig 19).

4. Skær 2 slangenipler til den ønskede størrelse

(Se punkt 9 under Drift under vand). Tilslut en passende længde slange til hver slangenippel og fastgør den med passende slangeklemmer.

5. Put indløbsslangen ned under vandoverfladen og

sørg for, at hele slangen fyldes med vand. Skru slangeniplen fast på i pumpeindløbet og udfør en vandtæt forsegling vha. den medfølgende pakning (Fig 20).

6. Montér udløbsslangen på pumpeudløbet ved at

skrue slangeniplen på. Udfør en vandtæt forsegling vha. af den medfølgende pakning (Fig 21).

7. Tjek at pumpekammeret og slangen er fuld af vand

og tænd for pumpen. Pumpen kan nu fjernes fra vandet til dens amfibiske driftsposition, idet det sikres, at slangens indløbsende forbliver nedsænket i vand.

8. For at forhindre at pumpen bliver tilstoppet, skal

buret tilsluttes til indløbsslangens indløbsende med endnu en slangenippel.

10. Kugleleddet er ikke designet til at blive brugt, når

det ikke er i vand. Vedligehold Hozelock Aquaforce-pumpeserien er blevet designet til hurtigt og nemt vedligehold. For at forlænge pumpens levetid og holde den i optimal tilstand, skal denne vedligeholdelsesvejledning følges. Forsigtig: Man skal altid koble ALT udstyr i bassinet fra strømforsyningen, før man putter hænderne i vandet eller starter på vedligeholdelse.

2. Hvis du bemærker en ydelsesreduktion (lav

gennemstrømning), skal du rengøre sifilterburet. Rengøringsintervaller vil variere alt afhængig af bassinvandets tilstand. Det kan være så ofte som en gang om ugen i sommermånederne. For at rengøre sifilterburet skal clipsene åbnes, hvorefter53

1. Pumpen skal fjernes fra bassinet i løbet af

vand om vinteren. Det er for at forhindre, at lejerne udtørrer og potentielt sætter sig fast. Det er især vigtigt, hvis pumpen er blevet brugt i et område med hårdt vand. Spanden med vand, hvori pumpen er, skal opbevares på et sted, der er beskyttet mod frost. Fejlfinding/Problemløsning Vigtigt – Gem denne sektion til senere brug. LAV PUMPEGENNEMSTRźMNING

1. Sørg for, at sifilterburet er rent.

2. Et udløbsrør med en lille indvendig diameter vil

begrænse udløbsstrømningen.

3. Sørg for at der ikke er nogen tilstopning inden i

1. Tjek at der er tændt for strømforsyningen.

2. Tjek sikring, fejlstrømsafbryder (RCD) og

3. Tjek at rotorsamlingen ikke sidder fast, er blokeret,

5. Den termiske overbelastningsbeskyttelse er blevet

udløst. (se INTRODUKTION). Hozelock Cyprio 3+2 -Års Garanti Hvis denne pumpe, eksklusiv rotorsamling, bliver ubrugelig indenfor 3 år efter indkøbsdatoen, vil vi alt efter vor vurdering reparere eller udskifte den gratis, medmindre den efter vor mening er blevet beskadiget eller misbrugt. For at forlænge denne 3 års garanti til 5 år bedes du registrere den på http://register.hozelock. com. Vi påtager os intet ansvar for skader, der skyldes uheld, ukorrekt installation eller brug. Vort ansvar er begrænset til udskiftning af en defekt pumpe. Denne garanti kan ikke overføres. Den påvirker ikke dine lovmæssige rettigheder. For at gøre brug af garantien skal du først kontakte Hozelock Cyprio Consumer Services (forbrugerservice), som kan bede om at få pumpen tilsendt, sammen med indkøbsbevis, til nedenstående adresse. www.hozelock.com Aquaforce 1000 2500 4000 6000 8000 12000 15000 Salgbart delenummer 1580 1581 1582 1583A 1584A 1585A 1586A Volt (V) 230V 50Hz 230V 50Hz 230V 50Hz 230V 50Hz 230V 50Hz 230V 50Hz 230V 50Hz Effekt (w) 25 30 50 65 95 130 180 Maks. gennemstrømning, QMax, (l/time)
