BRUGSANVISNING AC5552 TRISTAR

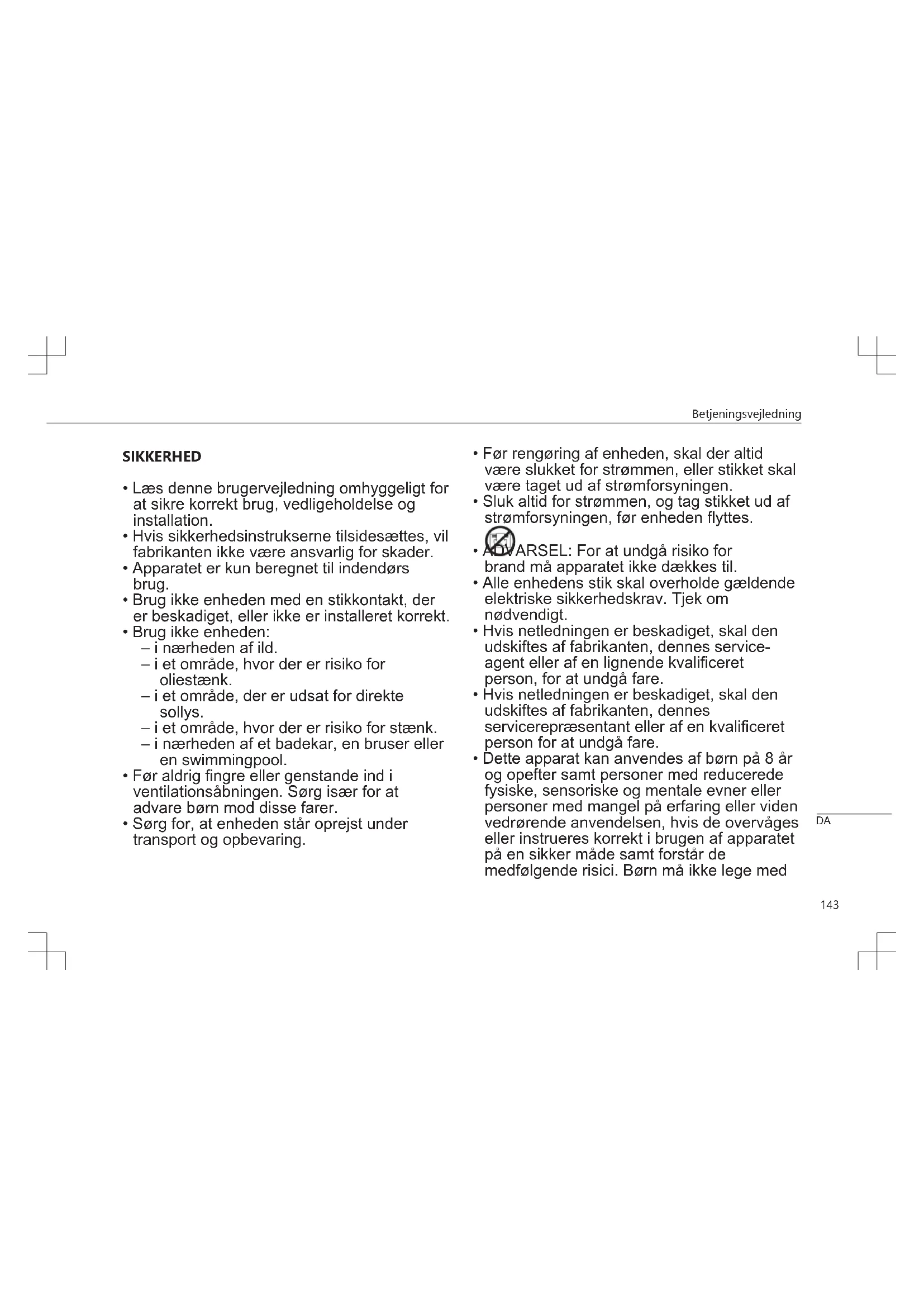

• Læs denne brugervejledning omhyggeligt for at sikre korrekt brug, vedligeholdelse og installation.

• Hvis sikkerhedsinstrukserne tilsidesættes, vil fabrikanten ikke være ansvarlig for skader.

• Apparatet er kun beregnet til indendørs brug.

• Brug ikke enheden med en stikkontakt, der er beskadiget, eller ikke er installeret korrekt.

• Brug ikke enheden: – i nærheden af ild. – i et område, hvor der er risiko for oliestænk. – i et område, der er udsat for direkte sollys. – i et område, hvor der er risiko for stænk. – i nærheden af et badekar, en bruser eller en swimmingpool.

• Før aldrig fingre eller genstande ind i ventilationsåbningen. Sørg især for at advare børn mod disse farer.

• Sørg for, at enheden står oprejst under transport og opbevaring.

• Før rengøring af enheden, skal der altid være slukket for strømmen, eller stikket skal være taget ud af strømforsyningen.

• Sluk altid for strømmen, og tag stikket ud af strømforsyningen, før enheden flyttes.

• ADVARSEL: For at undgå risiko for brand må apparatet ikke dækkes til.

• Alle enhedens stik skal overholde gældende elektriske sikkerhedskrav. Tjek om nødvendigt.

• Hvis netledningen er beskadiget, skal den udskiftes af fabrikanten, dennes service- agent eller af en lignende kvalificeret person, for at undgå fare.

• Hvis netledningen er beskadiget, skal den udskiftes af fabrikanten, dennes servicerepræsentant eller af en kvalificeret person for at undgå fare.

• Dette apparat kan anvendes af børn på 8 år og opefter samt personer med reducerede fysiske, sensoriske og mentale evner eller personer med mangel på erfaring eller viden vedrørende anvendelsen, hvis de overvåges eller instrueres korrekt i brugen af apparatet på en sikker måde samt forstår de medfølgende risici. Børn må ikke lege med DABetjeningsvejledning

apparatet. Rengøring og brugervedligeholdelse må ikke foretages af børn uden overvågning.

• Dette apparat er kun til husholdningsbrug og kun til brug for det, som det er konstrueret til.

• Bemærk: – Hvis der er opstået skade, skal du tage stikket ud af strømforsyningen og kontakte forhandleren eller et udpeget reparationsværksted. – Netledningen skal under alle omstændigheder være effektivt jordet. – Hvis netledningen er beskadiget, skal stikket tages ud af strømforsyningen for at undgå mulighed for fare. Den skal udskiftes af forhandleren eller et udpeget reparationsværksted. Advarsel

• Brug kun den anbefalede fremgangsmåde fra producenten til afrimning og rengøring. Fremskynd ikke afrimningen eller rengøringen på anden vis.

• Apparatet skal opbevares i et rum, hvor der ikke løbende anvendes antændelseskilder (f.eks.: åben ild, et tændt gasapparat eller en kørende elektrisk varmer).

• Må ikke punkteres eller brændes.

• Vær opmærksom på, at kølemidler ikke nødvendigvis udsender lugt.

• Apparatet skal installeres, bruges og opbevares i et rum, hvor gulvarealet er større end 12 m2. (X=4 til 5000 Btu/t, 7000 Btu/t, 8000 Btu/t; X=7,7 til 9000 Btu/t. 10000 Btu/t, 10500 Btu/t)

• Kontakt kun en autoriseret servicetekniker, hvis enheden skal repareres eller vedligeholdes.

• Der må ikke trækkes i netledningen til strømforsyningen, og den må ikke deformeres, ændres eller nedsænkes i vand. Hvis der trækkes i netledningen til strømforsyningen, eller den bruges forkert, kan det beskadige enheden og medføre elektrisk stød.

• Bestemmelser vedrørende gas skal overholdes.

• Sørg for, at ventilationsåbninger ikke er blokeret.

• Alle, der arbejder med eller åbner et kølekredsløb, skal have et gyldigt certifikat fra en brancheakkrediteret vurderingsmyndighed, som bekræfter vedkommendes kompetence til at håndtereBetjeningsvejledning

kølemidler sikkert i overensstemmelse med en brancheanerkendt vurderingsspecifikation.

• Service må kun udføres som anbefalet af udstyrets producent. Vedligeholdelse og reparation, der kræver hjælp fra andet kvalificeret personale, skal udføres under opsyn af en eller flere personer med kompetence inden for håndtering af brandbare kølemidler.

• Stop ikke enheden ved at trække netledningen ud under brug, da det kan medføre elektrisk stød eller forårsage brand pga. varmegenerering, medmindre enheden afgiver mærkelige lyde eller lugte, eller der kommer røg fra enheden. Specifikke oplysninger vedrørende apparater med R 290-kølegas.

• Læs alle advarsler omhyggeligt.

• I forbindelse med afrimning og rengøring af apparatet må der ikke anvendes andet værktøj end det, der er anbefalet af produktionsvirksomheden.

• Apparatet må ikke opbevares i et rum, hvor der løbende anvendes antændelseskilder (f.eks.: åben ild, et tændt gasapparat eller en kørende elektrisk varmer).

• Må ikke punkteres og ikke brændes.

• Apparatet skal installeres, bruges og opbevares i et rum, hvor gulvarealet er større end 12 m2. (X=4 til 5000 Btu/t, 7000 Btu/t, 8000 Btu/t; X=7,7 til 9000 Btu/t. 10000 Btu/t, 10500 Btu/t)

• Dette apparat har Y g (se skilt bag på enheden) R290-kølegas.

• R290 er en kølegas, der overholder EU's miljødirektiver. Ingen del af kølekredsløbet må punkteres.

• Hvis apparatet er installeret, bruges eller opbevares i et ikke-ventileret område, skal rummet være udformet, så udsivninger af kølemiddel ikke akkumuleres, hvilket kan medføre brandrisiko eller eksplosion pga. tænding af kølemidlet forårsaget af elektriske varmere, ovne eller andre antændingskilder.

• Apparatet skal opbevares på en måde, der forhindrer mekaniske fejl.

• Personer, som arbejder med kølekredsløbet, skal have passende certificering udstedt af en akkrediteret organisation, der sikrer kompetence inden for håndtering af DABetjeningsvejledning

kølemidler i henhold til en specifik evaluering, som er anerkendt af sammenslutninger i branchen.

• Reparationer skal udføres på grundlag af anbefalingen fra produktionsvirksomheden. Vedligeholdelse og reparation, der kræver hjælp fra andet kvalificeret personale, skal udføres under opsyn af en person, der er specifikt udpeget mht. håndtering af brandbare kølemidler. Batterier

• Udsæt ikke batteriet for høje temperaturer eller direkte sollys. Batterier må aldrig smides i åben ild. Det medfører fare for eksplosion!

• Hold batterier væk fra børn. Det er ikke legetøj!

• Åbn ikke batterierne med brug af kraft.

• Undgå kontakt med metalliske genstande (ringe, søm, skruer osv.), da det kan medføre fare for kortslutning!

• Som resultat af kortslutning kan batterier blive voldsomt ophedet eller endda bryde i brand, hvilket kan medføre forbrænding.

• Af sikkerhedshensyn skal batteriets poler være dækket af selvklæbende strimler under transport.

• Rør ikke et batteri, der er ødelagt og/eller lækker. Hvis du får væske fra batteriet i øjnene, skal du hurtigst muligt skylle øjnene med rent vand uden at gnide øjnene. Tag straks på hospitalet. Hvis det ikke behandles korrekt, kan det give problemer med øjnene. Kølemiddel (CE) N 842/2006: Denne enhed indeholder kølemidlet R290. Mængden af kølemiddel er mindre end 1 kg og findes i et lukket kølekredsløb. Kølemidlet har ozonnedbrydende potentiale, men er en såkaldt drivhusgas ifølge Kyoto-protokollen og kan således medvirke til den globale opvarmning, hvis den frigives i atmosfæren. Det er derfor kun uddannede teknikere med kølemiddelcertifikat, der må foretage påfyldning eller tømning. Dit apparat behøver ikke at få påfyldt kølemiddel, hvis det anvendes korrekt og har et ubeskadiget kølekredsløb. GWP: R290: 3

2. Luftudtag med svingende lameller

4. Luftindtag med luftfilter

5. Forsænket håndtag

7. Drænåbning med forseglingsprop

9. UdstødningsslangeBetjeningsvejledning

10. Adapter til udstødningsslange

• Tag apparatet og tilbehøret ud af kassen.Fjern selvklæbende etiketter, beskyttelsesfolie eller plastik fra apparatet.

• Før du bruger apparatet første gang, skal alle aftagelige dele rengøres med en fugtig klud. Anvend aldrig slibende produkter.

• Placer apparatet på en flad stabil overflade og sørg for, at der er mindst 50 cm fri plads omkring enheden. Dette apparat er ikke egnet til installation i et skab eller til brug udendørs.

• Tilslut netledningen til en stikkontakt.(Bemærk: Kontroller, at den spænding, der er angivet på apparatet, stemmer overens med den lokale netspænding, inden apparatet tilsluttes.Spænding220 V-240 V 50/60 Hz)

• Når apparatet tændes første gang, afgiver det en svag lugt. Dette er normalt, sørg for passende udluftning. Lugten er kun midlertidig og forsvinder hurtigt. INSTALLATION

• Klimaanlægget skal installeres på en flad og stabil overflade. Luftudtaget må ikke blokeres, og der skal være min. 50 cm fri luft omkring enheden.

• Stikkets ledningsføring skal overholde gældende elektriske sikkerhedskrav.

• Hvis enheden er vipppet mere end 45°, skal den placeres i opretstående position i mindst 24 timer, før der tændes for den.

• Må ikke bruges tæt på gardiner eller andre genstande, der kan blokere luftindtag og -udtag. Exhaust Hose Installation

1. EFFEKT Tryk for at sætte enheden ON eller

eller timerindstillinger (16 °C - 32 °C).Betjeningsvejledning

retning af luftstrømmen.

7. SPEED Tryk for at sætte

• Tryk på POWER-knappen for at tænde for enheden. Enheden kører som standard i tilstanden FAN (ventilator).

• Tryk på knappen MODE for at vælge den ønskede indstilling.

• Tryk igen på POWER for at slukke for enheden. Driftstilstande Enheden har 5 driftstilstande - COOL, HEAT, FAN, DRY og SLEEP. COOL

• Tryk flere gange på knappen MODE, indtil LED-indikatoren for driftstilstanden COOL lyser.

• Brug knapperne UP og DOWN til at justere den viste temperatur til den temperatur, du ønsker. Temperaturen kan indstilles til mellem 16 °C og 32 °C.

• Indstil ventilatorhastigheden ved at trykke flere gange på knappen SPEED, til den ønskede hastighed er valgt.

• Tryk på knappen SWING for at sprede luftens vandrette retning. Airconditioneren stopper automatisk, hvis rumtemperaturen er lavere end den valgte temperatur. HEAT

• Tryk flere gange på knappen MODE, indtil LED-indikatoren for driftstilstanden HEAT lyser.

• Brug knapperne UP og DOWN til at justere den viste temperatur til en højere temperatur end rumtemperaturen.

• Indstil ventilatorhastigheden ved at trykke flere gange på knappen SPEED, til den ønskede hastighed er valgt.

• Ved kontinuerlig brug skal drænslangen tilsluttes enheden. FAN I tilstanden FAN cirkuleres luften i rummet og afkøles ikke.

• Tryk flere gange på knappen MODE, indtil LED-indikatoren for driftstilstanden FAN lyser.

• Indstil ventilatorhastigheden ved at trykke flere gange på knappen SPEED, til den ønskede hastighed er valgt. DRY

• Slut drænslangen til drænafløbet nederst i enheden.

• Efter 1 time øges den forudfastsatte temperatur med 1 °C. Efter 2 timer øges den igen med 1 °C. I HEAT- tilstand

• Tryk på SLEEP-knappen, mens enheden er i HEAT-tilstand.

• Efter 1 time sænkes den forudfastsatte temperatur med 1 °C. Efter 2 timer sænkes den igen med 1 °C, og derefter holdes temperaturen konstant i 10 timer.. I dette tidsrum dæmpes alle lys i LED-indikatorerne, ventilatorhastigheden skifter til lav med stille drift, og der vælges hastighed. TIMER (1 - 24 timer) Timeren kan fungere på to måder- Til at slukke enheden (OFF) automatisk.

• Tryk på TIMER-knappen.

• Tryk flere gange på knapperne UP og DOWN for at angive udskydelse af OFF-tidspunktet. Til at tænde enheden (ON) automatisk.

• Tryk på TIMER-knappen.

• Tryk flere gange på knapperne UP og DOWN for at angive udskydelse af ON-tidspunktet. Hvis timeren skal annulleres, skal du trykke på POWER-knappen eller trykke flere gange på DOWN-knappen, indtil der vises "00" på displayet. Automatisk afrimning Ved lave temperaturer kan fordamperen fryse under brug. Når det sker, begynder enheden automatisk at afrime, og LED-indikatoren POWER begynder at blinke.

• Enheden stopper i 10 minutter, hvis den er i driftstiltanden COOL, og genstarter automatisk i driftstilstanden COOL.

• Enheden slukkes i 20 minutter, hvis den er i driftstilstanden HEAT eller DRY, og bruger derefter fem minutter på afrimning. Overbelastningsbeskyttelse Hvis der opstår effekttab, skal kompressoren bruge tre minutter før genstart. Dræn Manuelt dræn:

• Enheden slukkes, når der skal drænes vand. Når det sker, skal enheden tages ud af strømforsyningen.

• Flyt enheden til et egnet sted til tømning af vandkarret nederst i enheden.

• Tag vandproppen ud. Lad vandet løbe ud i en beholder. Enheden kan vippes let bagover, så vandet lettere kan løbe fra.

• Når den er tømt, sættes vandproppen i igen. Sørg for, at den sidder godt fast.

• Sæt enheden i stikkontakten, og start den igen.Betjeningsvejledning

Kontinuerligt dræn: I driftstilstanden DRY og under forhold med høj luftfugtighed og ved fortløbende brug.

• Sluk enheden, og tage den ud af strømforsyningen.

• Tag proppen ud af åbningen til vandafløb.

• Sæt drænslangen godt fast i åbningen til vandafløb.

• Placer afløbsslangen over en spand, og lad vandet løbe af.

• Nedsænk ikke drænslangen i vand, da dette kan forårsage "luftsluse" i slangen. TABE AC-5552 Krav til information for klimaanlæg med enkeltkanal og dobbeltkanal

Information, der identificerer den/de model(ler), som informationen vedrører: Beskrivelse Symbol Værdi Enhed Nominel køleydelse Prated til køling 3,517 KW Nominel varmeydelse Prated til opvarmning 2,784 KW Nominelt effektoptag til køling Peer 1,337 KW Nominelt effektoptag til opvarmning Pcop 1,118 KW Nominel energivirkningsfaktor EERd 2,63 - Nominel effektfaktor COPd 2,49 - Information, der identificerer den/de model(ler), som informationen vedrører: Beskrivelse Symbol Værdi Enhed Strømforbrug i termostat fra-tilstand Pto - W Strømforbrug i standby-tilstand Psb 0,50 W DABetjeningsvejledning

Elforbrug for apparater med enkelt-/ dobbeltkanal (separat indikation af køling og opvarmning) Qsd SD: 1,335 til køling SD: 1,116 til opvarmning kWh/h Lydeffektniveau Lwa 65 dB(A) Potentiale for global opvarmning GWP 3 kg CO² eq

RENGØRING OG VEDLIGEHOLDELSE

• Før rengøring skal enheden kobles alle strømforsyningsstik.

• Rengør først overfladen med et neutralt rengøringsmiddel og en fugtig klud, og tør den derefter af med en tør klud

• Brug ikke rensebenzin eller andre kemikalier til at rengøre enheden.

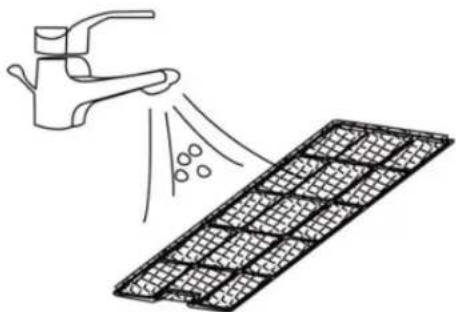

• Vask ikke enheden direkte. Rengøring af luftfiltrene Luftfiltrene skal rengøres regelmæssigt. Filtrene kan tages ud, så de er nemmere at rengøre. Brug ikke enheden uden luftfilter.

• Sluk enheden, og tage den ud af stikkontakten.

• Tag de to filtre ud af enheden.

• Brug en støvsuger til forsigtigt at fjerne støv fra filteret.

• Vask filteret under vandhanen.

• Lad filteret tørre helt, før det sættes i igen.

• Berør ikke indersiden af enheden, når filtrerne tages ud. FEJLSØGNING Symptom Inspektion Løsning Enheden kører ikke Kontroller, at strømudtaget er korrekt. Kontroller rumtemperaturen. Kontroller vandet. Sæt netledningen rigtigt i stikkontakten. Intervallet for drift ligger mellem 5 °C og 35 ° C. Tag gummiproppen ud, og dræn vand fra enheden.Betjeningsvejledning

Enheden arbejder med nedsat kapacitet Kontroller, om luftfilteret er beskidt. Kontroller, om luftkanalen er blokeret. Se efter, om der er åbne vinduer eller døre. Kontroller, om den ønskede funktion er valgt, og at temperaturen er indstillet korrekt. Udstødningsslangen er taget af Rengør luftfilteret, hvis det er nødvendigt. Fjern blokeringen. Hold døre og vinduer lukket. Vælg den ønskede funktion. Sørg for, at udstødningsslangen er tilsluttet korrekt. Vandudsivning Overløb under flytning af enheden. Kontroller, om drænslangen er knækket eller bøjet. Tøm vandtanken før transport. Ret slangen ud. Høj støj Kontroller, om enheden er placeret korrekt. Støj, der lyder som flydende vand. Se, om der er løse, vibrerende eksterne dele. Placer enheden på en flad, nivelleret vandret flade. Der er støj fra det flydende kølemiddel. Dette er normalt. Efterse og stram løse eksterne dele. Fejlkoder E0 Kommunikationsfejl mellem primær PCB og display-PCB Kontroller, om der er skade på ledningsnettet til PCB. E1 Fejl i sensoren for omgivende temperatur. Kontroller forbindelsen. Rengør eller udskift temperatursensoren. E2 Fejl i sensoren for spoletemperatur. Kontroller forbindelsen. Rengør eller udskift temperatursensoren. Ft Alarm om højt niveau af kondensvand. Tag gummiproppen ud, og dræn vand fra enheden.

MILJØ Dette apparat må ikke bortskaffes sammen med husholdningsaffaldet efter udtjent brug, men skal afleveres på en genbrugsplads for elektronik og køkkenapparater. Dette symbol på apparatet, brugervejledningen og emballagen henviser til dette vigtige punkt. Materialerne, der er brugt i dette apparat, kan genbruges. Ved at genbruge brugte husholdningsapparater bidrager du med en væsentlig hjælp til beskyttelse af miljøet. Spørg hos de lokale myndigheder, hvor genbrugspladserne er placeret. Det europæiske direktiv om batterier (2006/66/EF) angiver, at det ikke er tilladt at smide batterier ud sammen med husholdningsaffald. Det kan indeholde miljøskadelige stoffer. Brugte batterier kan overdrages til et lokalt, offentligt opsamlingssted eller til et lokalt genbrugssted. For at undgå overophedning som resultat af kortslutning skal lithiumbatterier tages ud af apparatet, og polerne skal beskyttes mod kortslutning ved hjælp af isoleringstape eller lignende forholdsregler. Du kan finde al tilgængelig information og reservedele på www.tristar.eu!Ohjekirja
