Produkttype	Støvsugende fejemaskine
Mærke	Kärcher
Model	CVS 651 Bp
Tilsigtet anvendelse	Tørrensning af tæpper og indendørs tekstilgulve, professionel brug
Mål (L × B × H)	980 × 675 × 1070 mm
Tomvægt	39 kg
Maksimal totalvægt	54 kg
Strømforsyning	Lithium-ion batteri 36 V, 7,5 Ah (model Battery Power+ 36/75)
Driftstid	Op til 60 minutter
Arbejdsbredde	450 mm (med sidebørste: 625 mm)
Maksimal arealeffektivitet	2500 m²/h
Støvbeholder volumen	20 L (maks. belastning 15 kg)
Filtrering	Plisseret fladfilter af polyester filt med PTFE-belægning (støvklasse M), forfilter
Lydeffektniveau	72 dB(A)
Hånd-arm vibrationer	< 2,5 m/s²
Hovedfunktioner	Antistatisk rullebørste med trykjustering, sidebørste, automatisk rengøring af forfilter, LED-display for trykindstilling, Tænd/Sluk-knap
Vedligeholdelse og rengøring	Rengør støvfilter hver ~10 timer, udskift hvis beskadiget; kontroller og udskift børster og børste ved slitage; juster tætningslister
Sikkerhed	Kontakt på motorhjelm (stop hvis åben), Tænd/Sluk-knap, overbelastningsbeskyttelse (elektronisk), anvisninger for skråninger og farlige stoffer
Reservedele og reparationsmuligheder	Originale Kärcher-tilbehør (børster, filter, poser, batteri, oplader); autoriseret service
Generelle oplysninger	Garanti i henhold til landets betingelser; må ikke bortskaffes med husholdningsaffald; EU-overensstemmelse

Ofte stillede spørgsmål - CVS 651 Bp Kärcher

Hvordan starter jeg fejemaskinen CVS 651 Bp?

Placer det opladede batteri i rummet, indtil det klikker på plads. Fold og juster styret til den ønskede højde. Tryk på Tænd/Sluk-knappen i position I. Rullebørsten og sidebørsten roterer. Skub maskinen fremad for at feje.

Hvordan justerer jeg trykket på rullebørsten?

Brug den roterende justeringsgreb: løft den, drej den for at justere trykket. LED'en på displayet viser indstillingen: slukket = for høj, grøn = korrekt, rød = for lav. Juster indtil grøn.

Hvordan tømmer jeg støvbeholderen?

Træk låsen på beholderen bagud, vip beholderen og træk den ud. Tøm støvet eller fjern den valgfri genbrugspose. Sæt beholderen på plads ved at skubbe den helt ind, indtil den klikker.

Hvordan rengør eller udskifter jeg støvfilteret?

Sluk maskinen og åbn motorhjelmen. Åbn lukningerne på filterhuset, drej dækslet og tag filterkassetten ud. Støvsug eller bank filteret for at rengøre det (vask det ikke). Udskift filteret, hvis det er beskadiget eller meget snavset. Saml igen i henhold til monteringsretningen.

Hvilken type batteri bruger CVS 651 Bp?

Den bruger et Kärcher Battery Power+ 36/75 lithium-ion batteri (36 V, 7,5 Ah). Den tilsvarende oplader er Battery Power+. Batteriet placeres i det dedikerede rum.

Hvilke vigtige sikkerhedsforanstaltninger skal jeg tage?

Brug aldrig maskinen udendørs eller i fugtige omgivelser. Undgå at feje væsker, eksplosive gasser, metalstøv eller glødende genstande. Maskinen må kun bruges af uddannet personale. Sluk altid og fjern batteriet før vedligeholdelse.

Hvordan transporterer jeg fejemaskinen?

Sluk maskinen, hæv rullebørsten (drej håndtaget helt mod uret). Fastgør maskinen med hjulklodser og stropper i forankringspunkterne foran (under motorhjelmen) og bagpå (i styrets område). Overhold vægten på 39 kg.

Hvor finder jeg tilbehør eller reservedele?

Brug kun originale Kärcher tilbehør og reservedele. De fås på www.kaercher.com eller hos en autoriseret forhandler. Referencerne er angivet i manualen (f.eks. sidebørste 2.884-355.0, filter 6.907-449.0).

Hvad gør jeg, hvis rullebørsten ikke roterer?

Kontroller, at Tænd/Sluk-knappen står i position I, at batteriet er opladet og korrekt isat, og at motorhjelmen er lukket ordentligt (kontakt på motorhjelm). Hvis LED'en blinker, har elektronikken registreret en overbelastning: sluk, hæv rullebørsten, og tænd igen. Fjern også eventuelle viklede bånd.

Hvad er arbejdsbredden på CVS 651 Bp?

Rullebørstens arbejdsbredde er 450 mm. Med sidebørsten sænket når den 625 mm. Dette gør det muligt at rengøre store overflader som kontorer, hoteller og haller effektivt.

BRUGSANVISNING CVS 651 Bp Kärcher

Generelle henvisninger.... 58

Bestemmelsesmæssig anvendelse 58

Funktion 59

Sikkerhedshenvisninger.... 59

Beskrivelse af maskinen 60

Ibrugtagning....61

Drift 62

Transport....62

Opbevaring 62

Generelle henvisninger

Læs den originale driftsvejledning og kapitlet Sikkerhedshenvisninger, inden maskinen tages i brug første gang. Betjen maskinen i henhold til disse.

Opbevar denne driftsvejledning til senere brug eller til kommende brugere.

Kontrol af leveringen

Meddel straks mangler og transportskader, der registreres ved overdragelse af køretøjet, til din forhandler eller i forretningen.

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe emballa- gen miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert skaffelse kan udgøre en fare for menneskers sundhed og for et. For en korrekt drift af maskinen er disse dele imidlertid vendige. Maskiner, der er kendetegnet med dette symbol, må bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.com/REACH

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på maskinen afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til sin forhandler eller nærmeste kundeservice medbringende kvittering for købet.

(Se adressen på bagsiden)

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen.

- Henviser til en umiddelbar fare, der medfører alvorlige kvæstelser eller død.

ADVARSEL

- Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser eller død.

▲FORSIGTIG

- Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser.

BEMAERK

- Henviser til en mulig farlig situation, der kan medføre materielle skader.

Symboler på maskinen

⚠️FARE

Fare for forbrændinger på grund af varme overflader

Lad maskinen køle tilstrækkeligt af, før du udfører arbejde på den eller åbner maskinhjelmen.

⚠️FARE

Fare for personskade og klemning som følge af bevægelige maskindele og roterende drivrem.

Vent med at åbne maskinhjelmen, indtil alle maskindele står helt stille, før du åbner hætten, og ræk aldrig hænderne ind i maskinens indre under drift.

Visning af fejevalsens modtryk (fejemønster)

Sænkning af fejevalse

Sænkning af sidekost

Hævning af sidekost

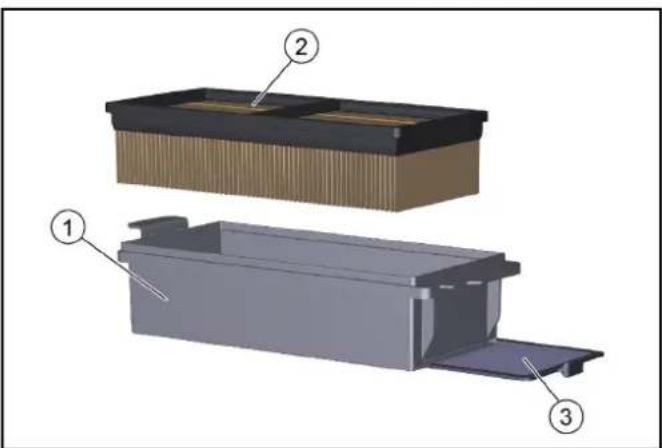

Maskinen leveres med et fladt foldefilter af polyesterfiberstof med PTFE-belægning (støvklasse M).

Bestemmelsesmæssig anvendelse

Denne batteridrevne maskine er en fejemaskine til rengøring af tæpper og forskellige gulve med stofbelægning indendørs. Den er udstyret med en antistatisk fejevalse og et indbygget støvfilter. Denne maskine er kun beregnet til tør brug.

Fejemaskinen er beregnet til erhvervsmæssig brug.

Anvend udelukkende fejemaskinen iht. angivelserne i denne driftsvejledning. Enhver anvendelse, der går ud over dette, gælder som ikke-bestemmelsesmæssig. Producenten er ikke ansvarlig for skader, der måtte opstå som følge deraf, risikoen er alene brugerens.

Der må ikke foretages ændringer på fejemaskinen.

Det er kun tilladt at køre på og rengøre arealer, der er godkendt af virksomheden eller dens befuldmægtigede.

Forudseelig fejlagtig anvendelse

Denne maskine er kun beregnet til tør brug og må ikke anvendes eller placeres udendørs under fugtige forhold.

Maskinen er ikke beregnet til kørsel på stigninger.

Fejl eller opsug aldrig eksplosive væsker, gasser, ufortyndede syrer og opløsningsmidler (f.eks. benzin, farvefortynder, fyringsolie), de danner eksplosive dampe og blandinger i forbindelse med sugeluften.

Fej eller opsug aldrig acetone, ufortyndede syre- og opløsningsmidler, da disse kan angribe og beskadige de materialer, der anvendes på maskinen.

Fej eller opsug aldrig reaktivt metalstøv (f.eks. aluminium, magnesium, zink), de danner eksplosive gasser i forbindelse med kraftigt alkaliske eller sure rengøringsmidler.

Fej eller opsug ikke brændende eller gloende genstande, der er brandfare.

Fej ikke sundhedsfarlige stoffer op.

Det er forbudt at opholde sig i fareområder. Drift i eksplosionsfarlige rum er forbudt.

Det er ikke tilladt at skubbe / trække eller transportere genstande med denne maskine.

Egnede belægninger til fejning

Store gulvarealer med stofbeklædning, f.eks. i:

• kontorer
• hoteller
• butikker
• kasinoer
• lufthavne
• tennishaller
• udstillingshaller

Funktion

Fejemaskinen arbejder iht. overthrow-princippet.

1. Den roterende sidekost renser hjørner og kanter på fejefladen og transporterer snavset til fejevalsens bane.
2. Den roterende fejevalse transporterer snavset direkte til snavsbeholderen.
3. Det ophvirvlede støv i snavsbeholderen separeres via et støvfilter og et forfilter, og blæseren opsuger den filtrerede rene luft.
4. Forfilteret rengøres automatisk efter et bestemt tidsrum, når maskinen tændes og under arbejdet.
5. De fremstående baghjul gør det let at transportere maskinen på trapper.
6. Det opsamlede snavs føres ned i snavsbeholderen. Snavsbeholderen kan eventuelt udstyres med en bortskaffelsespose.

Sikkerhedshenvisninger

Sikkerhedsanvisninger til betjeningen

ADVARSEL • Anvend kun apparatet bestemmelsesmæssigt. Tag hensyn til de lokale forhold, og vær ved arbejde med apparatet opmærksom på uvedkommende, specielt børn. • Beskyt altid maskinen mod sollys, regn og andre vejrforhold både under brug, og når maskinen står stille. Placer maskinen i et tørt og beskyttet rum. Denne maskine er kun beregnet til tør brug og må ikke anvendes eller placeres udendørs under fugtige forhold.

• Kontroller maskinen med arbejdsanordningerne for korrekt tilstand og for driftssikkerheden. Hvis tilstanden ikke er korrekt, må maskinen ikke anvendes. • Vær opmærksom på de pågældende sikkerhedsforskrifter ved anvendelse i farezoner (f.eks. tankstationer). Anvend aldrig apparatet i eksplosionsfarlige rum. • Dette apparat er ikke beregnet til at skulle anvendes af personer med begrænsede fysiske, sensoriske eller mentale evner eller mangel på erfaring og/eller mangel på viden. • Maskinen må kun betjenes af personer, der er blevet undervist i håndtering af maskinen, eller som har bevist deres evner til at betjene maskinen og udtrykkeligt har fået anvendelsen heraf til opgave.BEMÆRK • Betjeningspersonen skal inden arbejdets start kontrollere om alle beskyttelsesanordninger er monteret og fungerer. • Maskinens betjeningsperson er ansvarlig for ulykker med andre personer eller deres ejendom.ADVARSEL • Sørg for at betjeningspersonen bærer tætsiddende tøj og fast fodtøj. Undgå løstsiddende tøj.
• Børn skal være under opsyn for at sikre, at de ikke leger med maskinen. - Børn og unge må ikke anvende maskinen.BE-
  MÆRK • Kontroller nærområdet inden start (f.eks. børn). Sørg for tilstrækkeligt udsyn!FORSIGTIG • Anvend aldrig maskinen i områder, hvor der er mulighed for at blive ramt af nedfaldende genstande.

Beskrivelse af maskinen

Maskinen fås i 2 forskellige varianter:

• CVS 65/1 Bp Pack (1.517-300.0)

Batteri og oplader inkluderet

• CVS 65/1 Bp (1.517-301.0)

Uden batteri og oplader

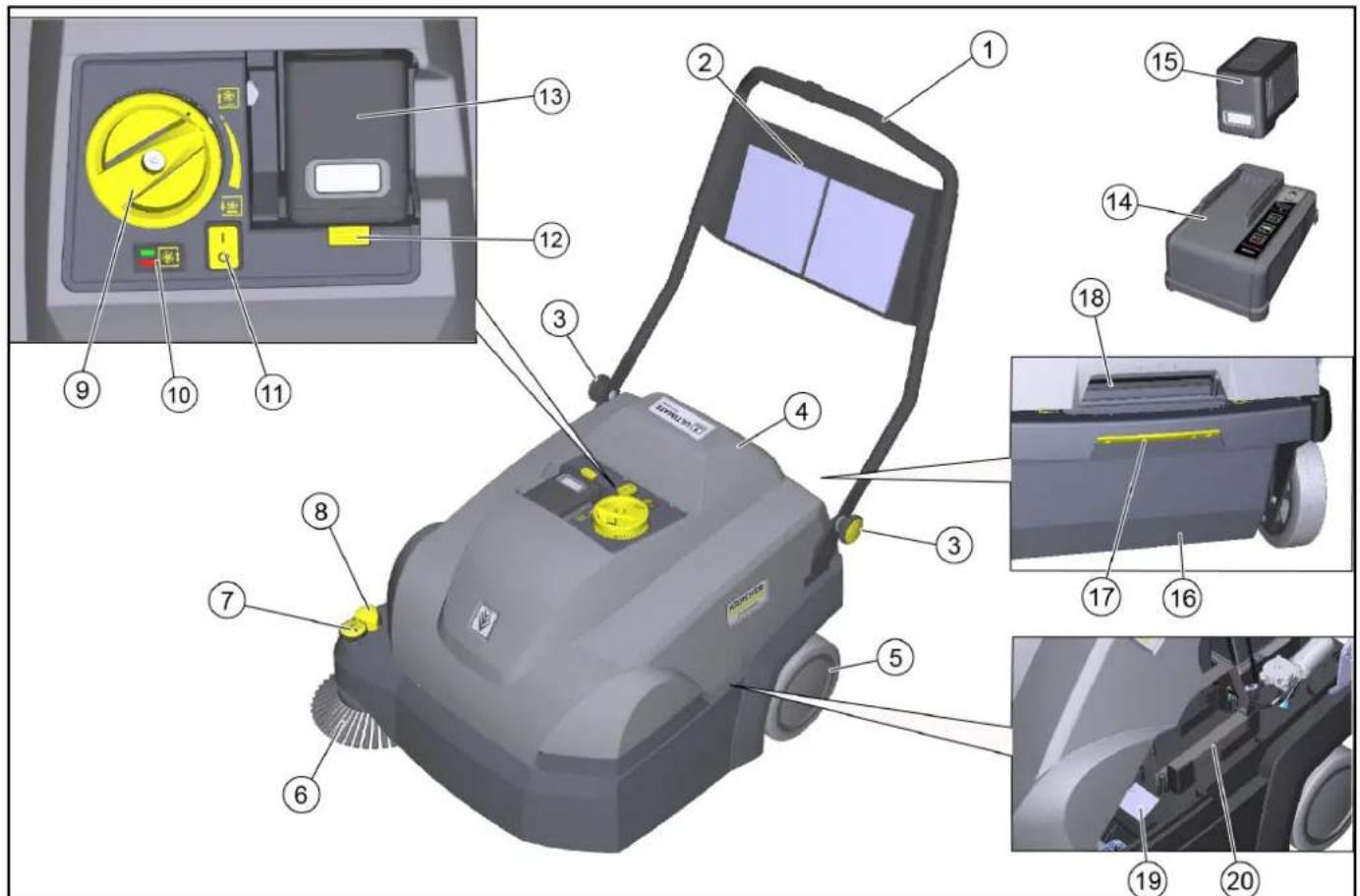

Visning af maskinen

③Stjerneskruer til justering af skubbebøjle (2x)

④Maskinhjelm

⑤Baghjul (2x)

⑥ Sidekost højre

⑦Indstilling af sidekost - Indstilling af modtryk - Løft af sidekost

⑧Sænkning af sidekost

⑨Indstilling af fejevalsens modtryk (fejemønster)

⑩ Visning af fejevalsens modtryk

- LED lyser ikke: Sænk fejevalsen yderligere

- LED grøn: korrekt indstilling

- LED rød: Løft fejevalsen

⑪Tænd-/sluk-kontakt

12 Oplåsning af batteriet

⑬Batterirum

⑭ Oplader "Battery Power+"

Kun inkluderet i leverancen af CVS 65/1 R Bp Pack

- Der kan isættes en bortskaffelsespose (option) i snavsbeholderen.

⑰Oplåsning af snavsbeholder

⑱Grebfordybning maskinhjelm

19Typeskilt

Sikkerhedsanordninger

Sikkerhedsanordninger anvendes til beskyttelse af brugeren og må ikke sættes ud af drift eller omgås.

Overhold sikkerhedshenvisningerne i kapitlerne!

Hjelmafbryder

Hjelmafbryderen forhindrer maskinen i at starte, när maskinhjelmen er åben.

Tænd-/sluk-kontakt

Tænd-/sluk-kontakten forhindrer en utilsigtet start af maskinen. Sluk på tænd-/sluk-kontakten, når du vil standse maskinen eller i tilfælde af fare.

Elektronik

Hvis fejevalsen overbelastes, slukker elektronikken for maskinen, og LED'en blinker.

I så fald skal du slukke for maskinen på tænd-/sluk-kontakten, og inden du tænder den igen, skal du dreje indstillingen af fejeval-sens modtryk helt op.

Ibrugtagning

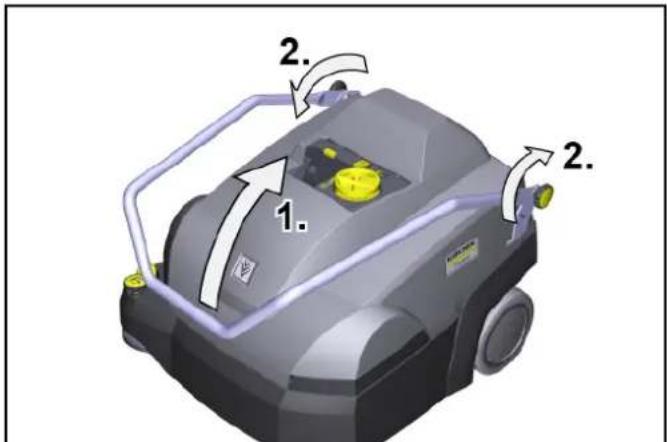

Indstilling af skubbebøjlen

Obs

Når maskinen leveres, er skubbebøjlen klappet ned. Den kan justeres til 3 forskellige arbejdshøjder.

1. 2. 2.

1. Vip skubbebøjlen op til den ønskede position. Sørg for, at ril- lerne griber korrekt ind i boltene (fiksering).

2. Stram stjerneskruerne med hånden.

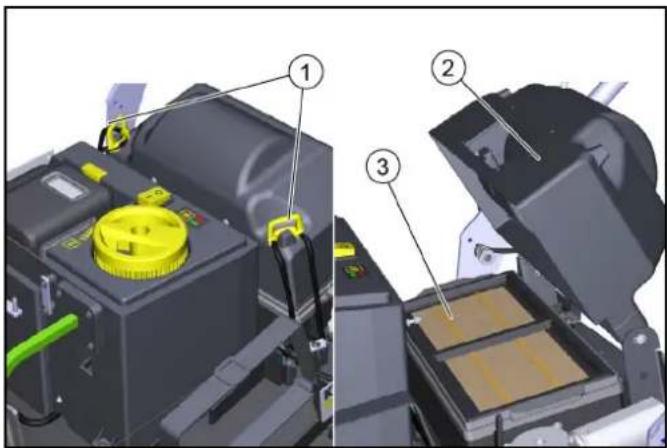

Åbning/lukning af maskinhjelm

△FORSIGTIG

Fare for klemning af fingre

Brug kun den dertil beregnede grebfordybning til at åbne og lukke maskinhjelmen.

BEMAERK

Risiko for forbrændinger pga. varm drivmotor

Drivmotoren kan blive varm under drift.

Rør ikke ved varme overflader. Vær opmærksom på advarsels- symbolerne.

Obs

Det er nødvendigt at åbne maskinhjelmen:

- ved vedligeholdelses- og rengøringsarbejde

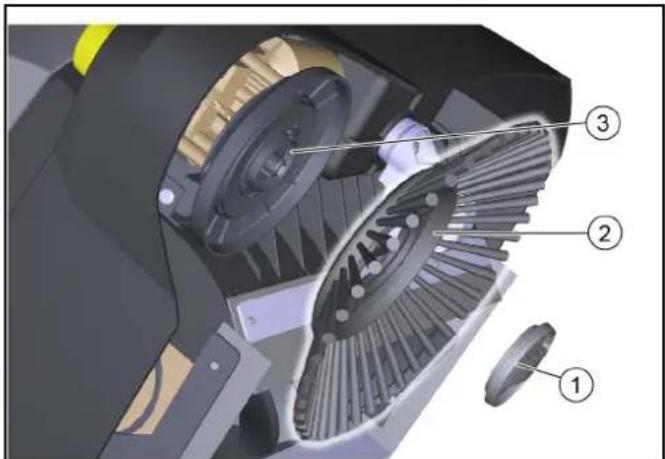

Montering af sidekost

Ved udlevering er sidekosten vedlagt maskinen og skal fastgøres på maskinen, inden den tages i brug.

Se kapitlet "Udskiftning af sidekost".

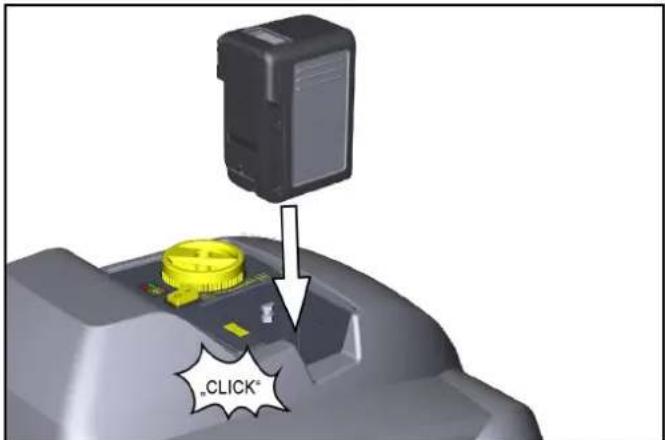

Opladning/montering af batteriet

Oplad batteriet inden ibrugtagning.

Beskrivelsen af dette findes i de separate betjeningsvejledninger til batteriet og opladeren.

"CLICK"

1 Sæt det opladede batteri i batteriholderen, og skub det så langt ind som muligt, så det går i indgreb.

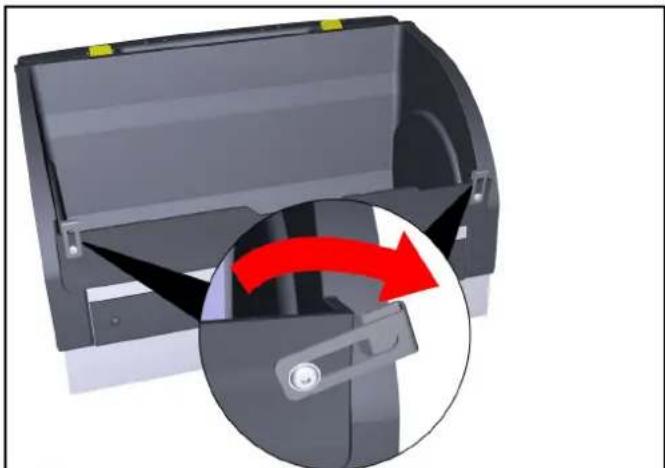

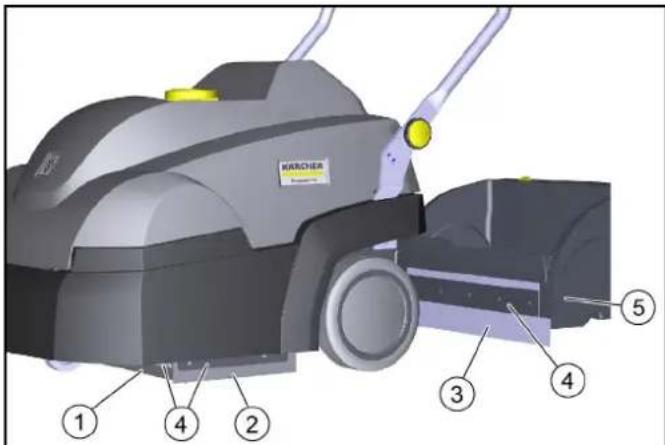

Bortskaffelsespose (option)

For nem og sikker bortskaffelse af snavset kan der isættes en bortskaffelsespose i snavsbeholderen.

1. Aktivér låsen på snavsbeholderen (trækkes bagud).

2. Vip snavsbeholderen tilbage, og træk den ud.

3. Klap fastgørelsesklemmerne på fronten af snavsbeholderen udad.

1. Klap fastgørelsesklemmerne i igen.

2. Sæt snavsbeholderen i igen, og skub den helt frem.

3. Kontroller om snavsbeholderen er gået i indgreb.

Drift

Henvisninger til fejefunktionen

⚠FORSIGTIG

Risiko for beskadigelse

Udfør rengøringsarbejde i kørselsretningen fremad.

Udfør ikke rengøringsarbejde med afmonteret snavsbeholder.

Lad ikke maskinen køre på samme sted, när fejevalsen er tilkoblet.

Fej ikke pakkebånd, snore eller lignende op (beskadigelse af fejemekanikken).

Obs

Tilpas fejehastigheden til forholdene for at få et optimalt rengøringsresultat.

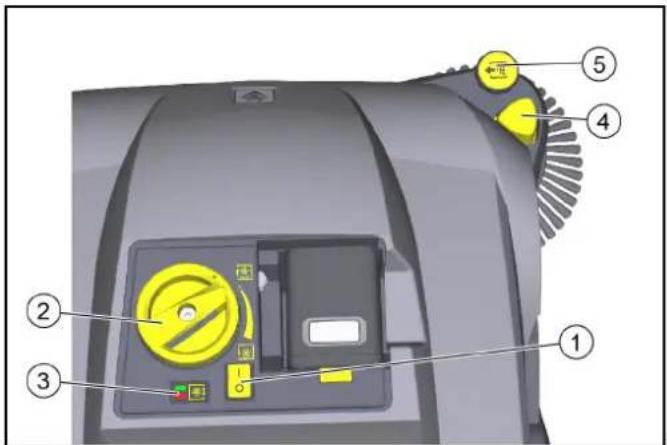

Fejning med fejevalse og sidekost

①Tænd-/sluk-kontakt
②Indstilling af fejevalsens modtryk (drejegreb)
③ Visning af fejevalsens modtryk

• LED lyser ikke: Sænk fejevalsen yderligere
• LED grøn: korrekt indstilling
• LED rød: Løft fejevalsen

④Sænkning af sidekost
⑤Indstilling af sidekost

- Indstilling af modtryk

- Løft af sidekost

1. Tænd for maskinen på tænd-/sluk-kontakten (position I). a Fejevalse og sidekost roterer.
2. Skub maskinen fremad med skubbebøjlen, og start rengøringen. Brug indstillingen af fejevalsens modtryk, afhængigt af stofbelægningen.

a For at justere skal du først løfte drejegrebet og derefter dreje.

b Det korrekte modtryk vises med en grøn LED.

1. For rengøring tæt på kanten skal du sænke sidebørsten ved at trykke på knappen til sænkning af sidebørsten.
   a Brug om nødvendigt sidebørsteindstillingen og indstil modtrykket.
2. For at opsamle større genstande (20 mm) skal du trykke skubbebjlen lidt ned, så fejevalsen kan transportere genstandene ind i snavsbeholderen.
3. En automatisk rengøring af forfilteret sikrer kontinuerligt arbejde.
4. Genoplad altid batteriet i god tid. a Under fejningen viser displayet i batteriet den resterende tid i minutter. b Når maskinen er slukket, vises batteriets opladning i %.

1. Sluk for maskinen på tænd-/sluk-kontakten (position 0), när du er færdig med arbejdet.
2. Stil maskinen på en jævn flade.
3. Løft op i drejegrebet til fejevalsen, drej det mod uret og helt op.
4. Træk den sænkede sidekost op med indstillingen. Sidekosten går i hak.
5. Tøm snavsbeholderen.
6. Rengør støvfilteret og forfilteret.
7. Oplad batteriet.

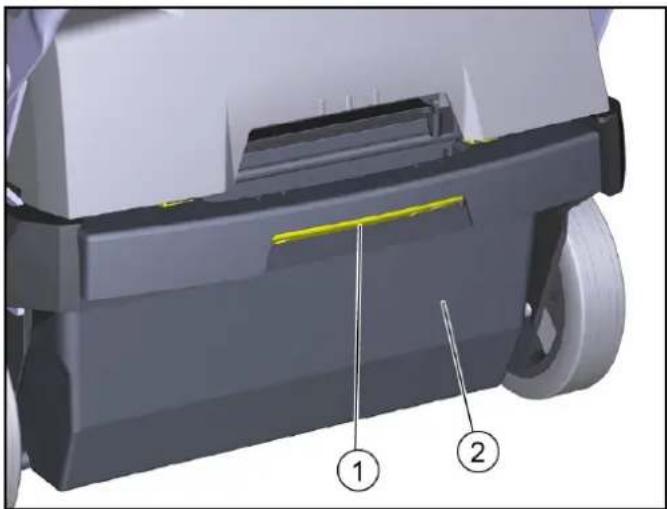

Tømning af snavsbeholdere

1. Aktivér låsen på snavsbeholderen (trækkes bagud).
2. Vip snavsbeholderen tilbage, og træk den ud.
3. Tøm snavbeholderen, eller tag bortskaffelsesposen (option) ud.
4. Sæt snavsbeholderen i, og skub den helt frem. Sæt først bortskaffelsesposen (option) i som beskrevet i kapitlet "Bortskaffelsespose (option)", om nødvendigt.
5. Kontroller om snavsbeholderen er gået i indgreb.

Transport

△FORSIGTIG

Vær opmærksom på maskinens vægt ved transporten.

1. Sluk for maskinen på tænd-/sluk-kontakten.
2. Løft op i drejegrebet til fejevalsen, drej det mod uret og helt op.
3. Fastgør maskinen ved hjulene med kiler.
4. Fastgør maskinen med wire eller spænderemme.

b Bagest i området omkring skubbebøjlens fastgørelse.

1. Ved transport i køretøjer sikres maskinen mod at glide eller vælte iht. til de gældende retningslinjer.

Opbevaring

ADVARSEL

Vær opmærksom på maskinens vægt ved transporten.

1. Stil maskinen på et beskyttet, jævnt og tørt sted.
2. Tag batteriet ud.

a Overhold henvisningerne i driftsvejledningen til batteriet vedrørende opbevaring.

1. Rengør maskinen indvendigt og udvendigt.
2. Løft op i drejegrebet til fejevalsen, drej det mod uret og helt op.

Generelle henvisninger

⚠️FARE

Fare for ulykker og kvæstelser på grund af utilsigtet bevægelse af maskinen

Sluk maskinen, og tag batteriet ud inden samtlige pleje- og vedligeholdelsesarbejder.

Rengøring af maskinen

△FORSIGTIG

Fare for kortslutning pga. vandstråle

Maskinen må ikke rengøres med slange- eller højtryksvandstråle.

FARE

Sundhedsfare på grund af støv

Anvend en støvmaske og beskyttelsesbriller ved rengøring med trykluft.

BEMAERK

Risiko for beskadigelse af overfladerne

Anvend ikke skurrende eller aggressive rengøringsmidler til ren-gøringen.

1. Blæs maskinen ren med trykluft indvendigt.

2. Rengør maskinen indvendigt og udvendigt med en fugtig klud, der er gennemvædet med mildt sæbevand.

Vedligeholdelsesintervaller

Vedligeholdelse foretaget af kunden

Obs

Alt service- og vedligeholdelsesarbejde skal udføres af en kvalificeret faguddannet medarbejder, ved behov kan der altid søges hjælp hos en Kärcher-specialforretning.

1 Kontroller fejevalse og sidekost for indrullede bänd.

2 Kontroller alle betjeningselementers funktion.

1 Kontroller bevægelige dele for let gang.

2 Kontroller tætningslister i fejeområdet for indstilling og slid.

3 Kontroller fejevalse og sidekost for slid.

4 Kontrollér filterkassetten, rengør om nødvendigt forfilteret.

5 Kontrollér støvfilteret, rengør det om nødvendigt (afhængigt af brugsfrekvens ca. hver 10. time).

• Mänedlig vedligeholdelse

1 Afmontér fejevalsen, og rengør drivtappen for snavs (se kapitel "Kontrol/udskiftning af fejevalsen")

• Vedligeholdelse efter slid

1 Justér, eller udskift tætningslister.

2 Udskift fejevalsen.

3 Udskift sidekosten.

Obs

Beskrivelser se kapitlet "Vedligeholdelsesarbejde".

Vedligeholdelse foretaget af kundeservicen

Obs

For at bevare garantikravet skal alt service- og vedligeholdelsesarbejde gennemføres af den autoriserede kundeservice under hele garantiens løbetid.

1 Få vedligeholdelsesarbejde udført i henhold til inspektions-tjeklisten.

Vedligeholdelsesarbejde

Rensning/udskiftning af støvfilter

⚠️FARE

Sundhedsfare på grund af støv

Anvend en støvmaske og beskyttelsesbriller ved arbejde på filteranlægget.

1. Stands maskinen, og sluk den på tænd-/sluk-kontakten.
2. Åbn maskinhjelmen.
3. Luk låsene.
4. Sving dækslet opad.
5. Træk filterkassetten med støvfilteret opad, og tag den af.

a Sug støvfilteret rent eller bank det rent sammen med filter-kassetten for at rengøre det (må ikke vaskes).
b Træk forfilteret ud, og rengør det.

1. Kontrollér filterafstrygeren, og rengør den.
2. Montér nyt støvfilter eller forfilter i filterkassetten, hvis de er beskadigede eller meget snavsede.
3. Bemærk filterkassettens monteringsretning, när du sætter den i.

Udskiftning af sidekost

Udskiftningen af sidekoste beskrives i forbindelse med vipning af maskinen.

BEMAERK

Fjern batteriet og snavsbeholderen, inden maskinen vippes. Sørg for at sikre den vippede maskine, inden du udskifter sidekostene.

1. Tag sidekosten af.
2. Rengør holderen ved behov.
3. Sæt en ny sidekost på holderen, og fastgør den med låsen.

Kontrol/udskiftning af fejevalse

Kontrollér og udskift fejevalsen, när maskinen er vippet.

BEMAERK

Fjern batteriet og snavsbeholderen, inden maskinen vippes. Sørg for at sikre den vippede maskine, inden du udskifter fejevalsen.

Sørg for, at børsterne ikke klemmes fast i hullet på fejevalsearmen, når du sætter den nye fejevalse i.

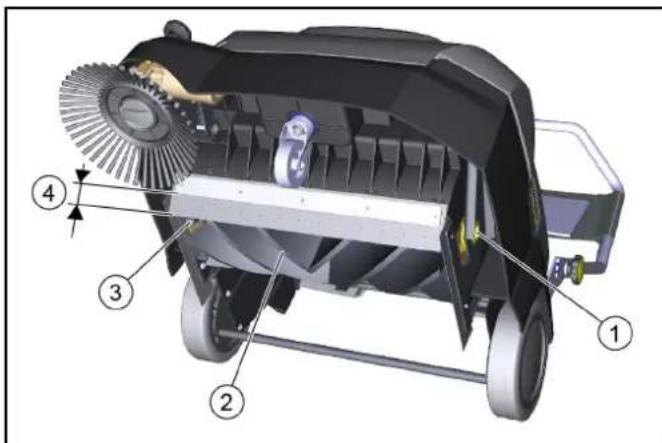

①Lejeskål
②Fejevalse
③Drivtap
④Afstand mellem tætningsliste og holdeplade

- Nominelt: 28 - 30 mm

1. Fjern batteriet.
2. Fjern snavsbeholderen.
3. Vip maskinen bagud, og sørg for at sikre den mod at vippe ned igen.
4. Fjern indviklede bänd og snore fra fejevalsen.
5. Fjern snavs fra drivtappen.
6. For at skifte fejevalsen, skal du tage fat i fejevalsen i grundelementet, trykke mod venstre og trække nedad.
7. Anbring den nye fejevalse på drivtapperne (venstre). I den modsatte side skal du trykke lejeskålen ind i åbningen på fejevalsearmen, indtil den går i hak.
8. Mens maskinen er vippet, skal du kontrollere indstillingen af den forreste tætningsliste, og om nødvendigt efterjustere denne.

Udskiftning / indstilling af tætningslister

Tætningslister Indstillingsværdier
Tætningslister i siden Afstand til gulvet 1 - 2 mm
Forreste tætningsliste	Afstand mellem tætningsliste og holdeplade 28 - 30 mm
Bageste tætningsliste ikke justerbar

MARCHER ① ② ③ ④ ⑤

①Forreste tætningsliste
②Tætningsliste i siden
③Bageste tætningsliste (ikke justerbar)
④Fastgørelse
⑤Snavsbeholder

1. Løsn tætningslisternes fastgørelse.
2. Indstil tætningslisten ved at flytte i langhullerne.
   a Værdier se i tabellen.
3. Passer indstillingerne, fastgør tætningslisterne.

Hjælp ved fejl

Obs

Ved alle fejl, der ikke er anført, kontaktes kundeservice (service)!

Fejevalse/sidekost kører ikke eller kører ikke rigtigt

• Tænd på tænd-/sluk-kontakten (position I).
• Oplad batteriet.
• Sæt batteriet rigtigt på plads.
• Elektronikken har frakoblet maskinen på grund af overbelastning (LED blinker). Når du tænder den igen, skal du gøre følgende:

a Sluk for maskinen på tænd-/sluk-kontakten.

b Hæv fejevalsen ved at løfte drejegrebet og dreje det helt op mod uret.
c Tænd for maskinen på tænd-/sluk-kontakten.

• Kontroller fejevalse / sidekost for indrullede bänd.
• Kontrollér remmen.
  ● Luk maskinhjelmen helt (hjelmafbryder).

Støv ved fejning / utilstrækkelig sugekapacitet

• Tøm snavsbeholderen.
• Kontrollér/udskift pakningerne på filterkassetten og snavsbeholderen.
• Kontrollér/rengør/udskift støvfilter og forfilter.

a Kontrollér, at støvfilteret og forfilteret sidder korrekt.

b Rengør støvfilteret og forfilter, hvis de er snavsede.

c Udskift støvfiltret og forfilteret, hvis de er beskadigede eller meget snavsede.

• Kontroller tætningslister for slid / indstil / udskift.
• Blæser defekt, kontakt kundeservice.

Fejekapacitet ikke tilfredsstillende

• Indstil fejemønsteret for fejevalsen og sidekosten korrekt på indstillingsanordningen.
• Udskift fejevalsen og sidekosten, hvis de er slidte.
• Kontrollér tætningslister for slid, og indstil/udskift dem ved behov.

Efterfølgende (i uddrag) en oversigt over sliddele eller tilbehør, der fås som ekstraudstyr.

Tilbehør Beskrivelse	Bestillings-	nr.
Sidekost Til stofbelægninger inden-dørs		2.884-355.0
Fejevalse Til stofbelægninger inden-dørs		2.886-002.0
Støvfilter Fladt foldefilter (PTFE) 6.907-449.0
Forfiltre 5.745-280.0
Bortskaffelsespose 10 stk. bortskaffelsesposer i sættet		2.884-358.0
Reservebatteri "Battery Power+ 36/75 DW"	Batteri med høj kapacitet 36 V, 7,5 Ah	2.445-043.0
Oplader "Battery Power+"	Hurtigoplader 36 V *EU	2.445-045.0

Tekniske data

Effektdata maskine

Driftsvarighed med fuldt opladet batteri	Minutter	op til 60
Arbejdsbredde	mm	450
Arbejdsbredde med 1 sidekost	mm	625

Omgivelsestemperatur	°C	0 bis +40
Luftfugtighed, ikke duggende	%	0 - 90

Mål og vægt

Længde	mm	980
Bredde	mm	675
Højde	mm	1070
Egenvægt (transportvægt)	kg	39
Tilladt samlet vægt	kg	54
Bredde fejevalse	mm	450
Diameter fejevalse	mm	230
Diameter sidekost	mm	250

Snavsbeholder

Volumen snavsbeholder

l (kg)

20 (15)

Beregnede værdier iht. EN 60335-2-72

Hånd-arm-vibrationsværdi	m/s2	< 2,5
Lydtryksniveau L_pA	dB(A)	56
Usikkerhed K_pA	dB(A)	2
Lydeffektniveau L_WA + usikkerhed K_WA	dB(A)	72
Usikkerhed K_WA	dB(A)	2

Der tages forbehold for tekniske ændringer.

Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed.

Produkt: Fejesugemaskine

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN IEC 63000

Anvendt overensstemmelsesvurderingsproces

2000/14/EF: Tillæg V

Lydeffektniveau dB(A)

Målt: 70

Garanteret: 72

Underskriverne handler på forretningsledelsens vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Sikkerhetsanvisninger.... 67

(Se adresse på baksiden)

Den er ikke beregnet for kommersiell bruk.

Sikkerhetsanvisninger

Sikkerhetsanvisninger for betjening

- LED lyser ikke: Senk feievalsen ytterligere

Ta hensyn til apparatets vekt.

Fjern batteriet og feiebeholderen før du vipper maskinen.

Sikre den vippede maskinen før du skifter sidekost.

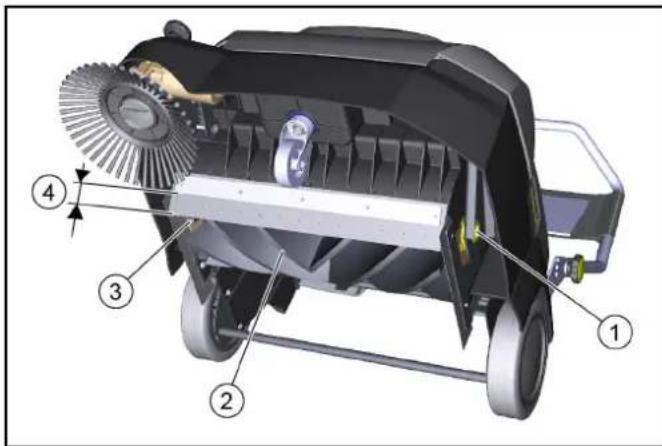

Sikre det tippede apparatet før du skifter feievalsen.

Når du setter inn den nye feievalsen, må du passe på at ingen børster kommer i klem i hullet for feievalsevingen.

For alle feil som ikke anføres her, bes du ta kontakt med kunde- servicen!

Feievalsen/sidekosten roterer ikke, eller ikke riktig

Ikke tilfredsstillende feiing

Omgivelsestemperatur	°C	0 bis +40
Luftfuktighet, ikke duggende	%	0 - 90

Mål og vekt

Lengde	mm 980
Bredde	mm 675
Høyde	mm 1070
Tom vekt (transportvekt)	kg	39
Tillatt totalvekt	kg	54
Bredde feievalse	mm 450
Diameter feievalse	mm 230
Diameter sidekoster	mm 250

Feieavfallsbeholder

Volum feieavfallsbeholder	I (kg)	20 (15)
Filter og sugesystem
Filtersystem		Flatt fol-defilter
Filterflate	m^2	0,95
Støvklasse		M

Anvendte samsvarsvurderingsprosesser
