| Produkt type | Trådløs stiksav |
| Mærke | Parkside |
| Model | PSSPA 20Li C3 |
| Nominel spænding | 20 V |
| Vægt (med batteri) | 2,2 kg (med Smart PAPS 204 A1 batteri) |
| Tomgangshastighed | 800 - 3800 min⁻¹ |
| Slaglængde | 20 mm |
| Skæredybde (træ) | 90 mm |
| Skæredybde (ikke-jernholdige metaller) | 20 mm |
| Skæredybde (blødt stål) | 10 mm |
| Skærevinkler | -45°, -22,5°, 0°, 22,5°, 45° |
| Pendelbevægelse | 4 positioner (0, 1, 2, 3) |
| Hastighedsindstilling | 7 trin (1-6 + Auto) |
| Lydtryksniveau | 75,1 dB(A) (K=2 dB) |
| Lydeffektniveau | 86,1 dB(A) (K=2 dB) |
| Vibration (træ) | 3,98 m/s² (K=1,5 m/s²) |
| Vibration (metal) | 4,10 m/s² (K=1,5 m/s²) |
| Kompatibelt batteri | Lithium-ion 20 V, Parkside 20V-1EAM serie (PAP 20 B1, B3, Smart PAPS 204/208 A1) |
| Arbejdslampe | Indbygget LED |
| Støvblæsefunktion | Ja |
| Parallelanslag | Ja (justerbar) |
| Beskyttelseskappe | Ja (aftagelig) |
| Leveringsomfang | Sav, 2 HCS træklinger, 1 BIM metalklinge, parallelanslag, kappe, splinterværn, styreadapter, sugeslange, reduktion, kuffert |
| Garanti | 5 år |
Ofte stillede spørgsmål - PSSPA 20Li C3 PARKSIDE
Brugerspørgsmål om PSSPA 20Li C3 PARKSIDE
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Elektrisk sav i PDF-format gratis! Find din vejledning PSSPA 20Li C3 - PARKSIDE og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. PSSPA 20Li C3 af mærket PARKSIDE.
BRUGSANVISNING PSSPA 20Li C3 PARKSIDE
Oversættelse af den originale driftsvejledning
IT MT
Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.
ES

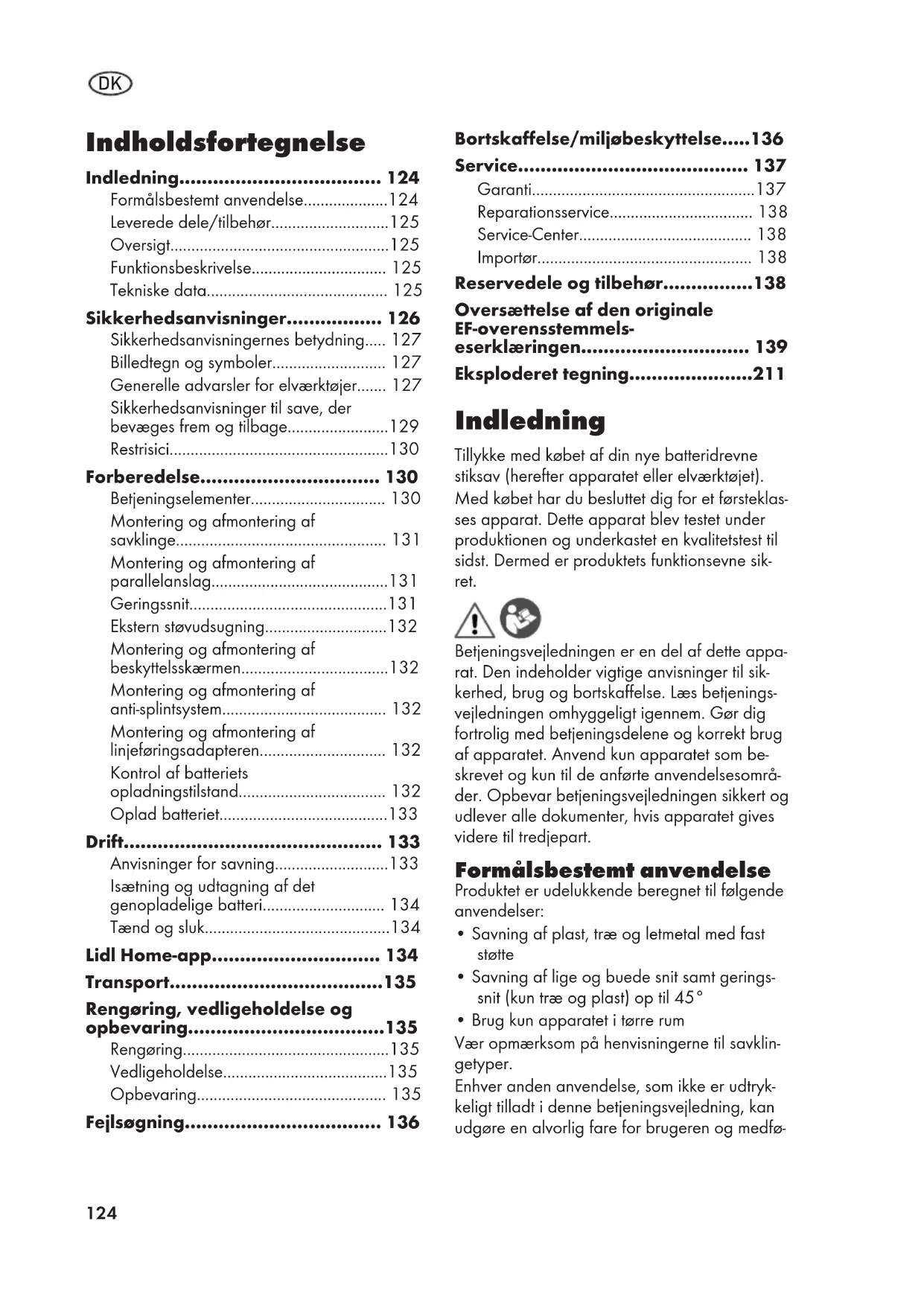

DK Oversættelse af den originale driftsvejledning Side 124
Funktionsbeskrivelse.... 125
Sikkerhedsanvisninger...... 126
Sikkerhedsanvisningernes betydning..... 127
Billedtegn og symboler.... 127
Generelle advarsler for elværktøjer..... 127
Sikkerhedsanvisninger til save, der bevæges frem og tilbage....129
Restrisici....130
Forberedelse.... 130
Betjeningselementer.... 130
Montering og afmontering af savklinge.... 131
Montering og afmontering af parallelanslag....131
Geringssnit....131
Ekstern støvudsugning....132
Montering og afmontering af beskyttelsskærmen....132
Montering og afmontering af anti-splintsystem.... 132
Montering og afmontering af linjeføringsadapteren.... 132
Kontrol af batteriets opladningstilstand.... 132
Oplad batteriet....133
Drift.... 133
Anvisninger for savning....133
Isætning og udtagning af det genopladelige batteri.... 134
Tænd og sluk....134
Lidl Home-app...... 134
Transport......135
Bortskaffelse/miljøbeskyttelse.....136
Service.... 137
Garanti....137
Oversættelse af den originale EF-overensstemmelseserklæringen.... 139
Eksploderet tegning......211
Indledning
Tillykke med købet af din nye batteridrevne stiksav (herefter apparatet eller elværktøjet). Med købet har du besluttet dig for et førsteklasses apparat. Dette apparat blev testet under produktionen og underkastet en kvalitetstest til sidst. Dermed er produktets funktionsevne sikret.
Betjeningsvejledningen er en del af dette apparat. Den indeholder vigtige anvisninger til sikkerhed, brug og bortskaffelse. Læs betjeningsvejledningen omhyggeligt igennem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet. Anvend kun apparatet som beskrevet og kun til de anførte anvendelsesområder. Opbevar betjeningsvejledningen sikkert og udlever alle dokumenter, hvis apparatet gives videre til tredjepart.
Produktet er udelukkende beregnet til følgende anvendelser:
- Savning af plast, træ og letmetal med fast støtte
- Savning af lige og buede snit samt geringssnit (kun træ og plast) op til 45°
- Brug kun apparatet i tørre rum
Vær opmærksom på henvisningerne til savklingetyper.
Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejledning, kan udgøre en alvorlig fare for brugeren og medfø-
re skader på apparatet. Brugeren af apparatet er ansvarlig for ulykker eller skader på andre mennesker eller deres ejendom. Apparatet er kun beregnet til privat brug. Det er ikke konstrueret til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Producenten er ikke ansvarlig for skader, som skyldes ikke-formålsbestemt anvendelse, eller som skyldes forkert betjening.
Dette produkt er en del af - -20-V-1EAM-serien og kan anvendes sammen med genopladelige batterier fra - -20-V-1EAM-serien. De genopladelige batterier fra - -20-V-1EAM-serien må kun oplades med opladere fra - -20-V-1EAM-serien.
Leverede dele/tilbehør
Pak apparatet ud og kontrollér de leverede de- le.
• Batteridreven stiksav 20eV
• 2 Savklinge til træ HCS swiss made
• 1 Savklinge til metal BIM swiss made
• Anti-splintsystem (færdigsamlet)
• Linjeføringsadapter (færdigsamlet)
- Beskyttelsesskærm (færdigsamlet)
- Sugestuds (færdigsamlet)
- Reduktionsstykke (færdigsamlet)
- Parallelanslag
- Opbevaringskuffert
- oversættelse af den originale brugsanvisning
Batteri og oplader er ikke inkluderet.
Oversigt
Afbildninger af apparatet finder du på den forreste og bageste udfoldningsside.
1 Drejehjul
2 Tænd/sluk-kontakt
3 Aktiveringsknap
4 Håndtag (Isoleret gribeflade)
5 Arm
6 Kontakt (støvblæsefunktion)
7 Holder til genopladeligt batteri
8 Visning "forbundet"
9 Reduktionsstykke
10 Adapter til ekstern støvudsugning
11 Fodplade
12 Pendulslagkontakt
13 Centrerpatron
14 Styrerulle
15 Optagelse til parallelanslag
16 Savklinge til træ
17 Savklinge til metal
18 Låseskrue
19 Linjeføringsadapter
20 Beskyttelsesskærm
21 LED-arbejdslys
22 Parallelanslag
23 Anti-splintsystem
24 Batterioplader
25 Genopladeligt batteri
26 Ladetilstandsvisning
27 Batterioplåsning
28 Opbevaringskuffert
Funktionsbeskrivelse
Ved stiksaven skærer savklingen, der er fastspændt på den ene side, ved hjælp af en løftebevægelse. Ved pendulslag skubber styrerullen foruden den vertikale savebevægelse savklingen fremad ved hvert opadgående løft. I det følgende beskrives betjeningsdelenes funktion.
Tekniske data
Batteridreven stiksaV 20-V
PSSPA 20-Li C3
Mærkespænding U 20eV =
Vægt med genopladeligt batteri
(Smart PAPS 204 A1) ...... z2,2ekg
Tomgangsslagtal 800-3800 min ^-1
Slaglængde 2öemm
Skæredybde
- Træ ......he1" Demm
- non-ferrometal ...... he20emm
- blødt stål ......he10emm
Geringssnit .....-45°; -22,5°; 0°; 22,5; 45°
Lydtrykniveau (I pA ) ......75,1 dB; K pA 2DedB
Lydeffektniveau (LWA)
pemält 86,1 dB; KWA2DedB Vibration (a_h)
- Træ 3,98 m/s²; K21,Dem/s²
- Metal ....4,10 m/s²; K21,Dem/s²
Temperatur .... ≤50 °C - Opladning ....4 - t 0e°C
- Drift ...... -20 - D0e°C
- Opbevaring ....0 - t De°C
- Opladning ....4 - t 0e°C
- Drift ....-20 - D0e°C
- Opbevaring ....0 - t De°C
Lidl Smart-batteri Smart PAPS 204 A1/Smart PAPS 208 A1
pefrekvensbånd ...... 2400–2483,5 MHz petransmitteret effekt ......≤ 20 dBm
Støj- og vibrationsværdier er blevet målt efter standarderne og bestemmelserne, som er angivet i overensstemmelseserklæringen.
Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi er målt iht. til en standardiseret afprøvningsproces og kan anvendes til sammenligning af elværktøjer. Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi kan også anvendes til en foreløbig vurdering af belastningen.
-ADVARS4L-Vibrations- og støjemissioner kan under brugen af elværktøjet afvige fra de angivne værdier afhængigt af måden, som el-
værktøjet anvendes på. Forsøg at holde belastningen pga. vibrationer så lav som muligt. En måde at reducere vibrationsbelastningen på, er at begrænse arbejdstiden. Her er det nødvendigt at tage hensyn til alle dele af driftscyklussen (fx tider, hvor elværktøjet er slukket, og tider, hvor det ganske vist er tændt, men kører uden belastning).
Opladningstider
Dette produkt er en del af - -20-V-1EAM-serien og kan anvendes sammen med genopladelige batterier fra - -20-V-1EAM-serien. De genopladelige batterier fra - -20-V-1EAM-serien må kun oplades med opladere fra - -20-V-1EAM-serien.
Dette produkt kan kun anvendes med følgende genopladelige batterier:
PAP 20 B1, PAP 20 B3, Smart PAPS 204 A1, Smart PAPS 208 A1
Vi anbefaler, at du oplader disse batterier med følgende opladere: PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C3, PDSLG 20 A1, Smart PLGS 2012 A1
Tekniske data af genopladeligt batteri og oplader: Se den separate vejledning.
Den aktuelle liste over kompatibiliteten af det genopladelige batteri kan du finde på: www.lidl.de/akku
| Opladnings-tid (min.) | PAP-20-A1PAP-20-B1 P | PAP-20-A2 | PAP-20-A3PAP-20-B3 | SmartPAPS-207-A1 | SmartPAPS-208-A1 |
| PL(-20-A1PL(-20-A7PL(-20-C1 | 60 90 120 120 210 | ||||
| PL(-20-A2 45 60 80 80 165 | |||||
| PL(-20-A3PL(-20-C3 | 35 45 60 50 120 | ||||
| PDSL(-20-A1 35 45 60 50 120 | |||||
| SmartPLGS-2012-A1 | 35 40 40 40 50 | ||||
Sikkerhedsanvisninger
Dette afsnit beskriver de grundlæggende sikkerhedsanvisninger ved brug af apparatet.
A-ADVARS4L-Personskader og materielle skader pga. uhensigtsmæssig anvendelse af det genopladelige batteri. Følg sikkerhedsan-
visninger og henvisninger vedrørende opladning og korrekt brug i betjeningsvejledningen til dit genopladelige batteri og din oplader i serien - -20-V-1EAM. Du kan finde en detaljeret beskrivelse af opladningen og yderligere oplysninger i den separate betjeningsvejledning.
Sikkerhedsanvisningernes betydning
A-CAR4_-Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer i alvorlige kvæstelser eller dødsfald.
-ADVARS4L.-Hvis du ikke overholder denne sikkerhedsanvisning, sker der muligvis et uheld. Dette resulterer muligvis i alvorlige kvæstelser eller dødsfald.
A-CORSIGTI( _-Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i lettere eller moderate kvæstelser.
2EMT éz !-Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i materielle skader.
Billedtegn og symboler Billedsymboler på apparatet
Dette produkt er en del af - -20-V-1EAM-serien og kan anvendes sammen med genopladelige batterier fra - -20-V-1EAM-serien. De genopladelige batterier fra - -20-V-1EAM-serien må kun oplades med opladere fra - -20-V-1EAM-serien.
Overhold betjeningsvejledningen
Varm overflade
Elektriske apparater må ikke bortskaffes som husholdningsaffald.
Billedsymboler i betjeningsvejledningen
Bær håndbeskyttelse
Generelle advarsler for elværktøjer
-ADVARS4L_-Læs alle sikkerhedsadvarsler, anvisninger, illustrationer og specifikationer, der følger med dette elværktøj. Hvis ikke alle nedenstående instruktioner følges, kan der op-
stå elektrisk stød, brand og/eller alvorlige kvæstelser. Gem alle advarsler og anvisninger til fremtidig brug.
Begrebet "elværktøj" i advarslerne refererer til dit lysnettilsluttede (kabelforbundne) elværktøj eller batteridrevne (kabelfrie) elværktøj.
1. SIKKERHED PÅ ARBEJDSOMRÅDET
a) Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder er en kilde til ulykker.
b) Betjen ikke elværktøjer i eksplosive omgivelser, f.eks. i nærheden af antændelige væsker, gasser eller støv. Elværktøjer frembringer gnister, der kan antænde støv eller dampe.
c) Hold børn og omkringstående personer på afstand, når elværktøjet er i brug. Forstyrrelser kan medføre tab af kontrol.
a) Stik på elværktøjet skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Anvend ikke adapterstik i forbindelse med jordforbundne elværktøjer. Når stikket ikke er modificeret og stikkontakten passer, reduceres risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Udsæt ikke elværktøjet for regn eller våde forhold. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære eller trække elværktøjet eller til at trække stikket ud af stikkontakten. Hold ledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når elværktøjet anvendes udenfor, skal der benyttes en forlængerledning, der er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge elværktøjet i et fugtigt område, skal der anvendes en fejlstrømsafbryder (RCD). Brug af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.
3. PERSONSIKKERHED
a) Vær opmærksom, overvej dine handlinger, og brug din sunde fornuft, når du betjener et elværktøj. Anvend ikke elværktøjet, hvis du er træt eller påvirket af stoffer, alkohol eller medikamenter. Et øjebliks uopmærksomhed under brugen af elværktøjet kan medføre alvorlige personskader.
b) Anvend personlige værnemidler. Bær altid øjenværn. Beskyttelsesudstyr som f.eks. en støvmaske, skridsikre sko, beskyttelseshjelm eller høreværn, der anvendes ved behov, reducerer personskader.
c) Undgå utilsigtet start. Sørg for, at kontakten står i off-stilling, inden du forbinder værktøjet til strømkilden og/eller batteripakken eller tager det op eller bærer det. Hvis man bærer elværktøjet med fingeren på kontakten eller sætter strøm til et elværktøj med tændt kontakt, er der risiko for ulykker.
d) En eventuel indstillingsnøgle eller skruenøgle skal fjernes, inden der tændes for elværktøjet. En skruenøgle eller en nøgle, der er fastgjort på en roterende del af elværktøjet, kan medføre personskade.
e) Ræk ikke for højt op med værktøjet. Sørg altid for godt fodfæste og god balance. Så har du bedre kontrol over elværktøjet i uventede situationer.
f) Sørg for passende beklædning. Bær ikke løstsiddende tøj eller smykker. Hold här og tøj på afstand af bevægelige dele. Løstsidden-
de tøj, smykker eller langt hår kan sætte sig fast i bevægelige dele.
g) Hvis der er installeret anordninger til tilslutning af støvudsugnings- og opsamlingsanlæg, skal det sikres, at disse er tilsluttet og anvendes korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.
h) Fortrolighed, du opnår ved hyppig brug af værktøjet, må ikke få dig til at se stort på og ignorere sikkerhedsprincipperne for værktøjet. En uforsigtig handling kan forårsage alvorlig skade i løbet af en brøkdel af et sekund.
4. BRUG OG PLEJE AF ELVÆRKT∅JET
a) Pres ikke elværktøjet. Benyt det rigtige elværktøj til det pågældende anvendelsesformål. Med det rigtige elværktøj udføres arbejdet bedre og mere sikkert med den hastighed, som værktøjet er konstrueret til.
b) Anvend ikke elværktøjet, hvis kontakten ikke tænder og slukker for det. Et elværktøj, der ikke kan styres med kontakten, er farligt og skal repareres.
c) Adskil stikket fra strømkilden og/ eller fjern batteripakken fra elværktøjet (hvis den kan tages af), før du foretager indstillinger, skifter tilbehør eller opbevarer elværktøjet. Sådanne forebyggende sikkerhedsforanstaltninger reducerer risikoen for, at elværktøjet starter ved et uheld.
d) Opbevar det ubenyttede elværktøj uden for børns rækkevidde, og lad ikke personer, der ikke er fortrolige med elværktøjet eller denne vejledning, betjene elværktøjet. Elværktøjer er farlige, hvis de anvendes af uerfarne brugere.
e) Vedligehold elværktøj og tilbehør. Kontrollér, om bevægelige dele er fejljusteret eller binder, om dele er gået i stykker, eller om andre forhold kan påvirke elværktøjets funktion. Hvis elværktøjet er be- skadiget, skal det repareres inden
brug Mange ulykker skyldes dårligt vedligeholdte elværktøjer.
f) Hold skæreværktøjer skarpe og rene. Godt vedligeholdte skæreværktøjer med skarpe skærekanter har mindre tendens til at binde og er nemmere at kontrollere.
g) Anvend elværktøjet, tilbehøret og værktøjsbits etc. i overensstemmelse med denne vejledning, idet du tager hensyn til arbejdsforholdene og det pågældende arbejde, der skal udføres. Hvis elværktøjet anvendes til andre end de tilsigtede formål, kan der opstå farlige situationer.
h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt.
Glatte håndtag og gribeflader forhindrer sikker håndtering af og kontrol over værktøjet i uventede situationer.
5. BRUG OG PLEJE AF BATTERIVÄRK-T∅JET
a) Foretag kun opladning med den oplader, der er angivet af producenten. En oplader, der er egnet til én batteripakketype, kan medføre brandfare, hvis den anvendes med en anden batteripakke-type.
b) Anvend kun elværktøj sammen med de dertil beregnede batteripakker. Brug af andre batteripakker medfører fare for skader og brand.
c) Når batteripakken ikke er i brug, skal den holdes på afstand af andre metalgenstande som f.eks. papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan etablere en forbindelse mellem poler. Hvis batteripolerne kortsluttes, kan det medføre forbrændinger eller brand.
d) I tilfælde af misbrug kan der slippe væske ud af batteriet; undgå kontakt. Hvis der opstår kontakt ved et uheld, skal der skylles efter med vand. Hvis væsken kommer i kontakt med øjnene, skal der desuden søges lægehjælp. Væskeudslip fra bat-
teriet kan medføre irritation eller forbrænding.
e) Batteripakker eller værktøjer, der er beskadiget eller modificeret, må ikke anvendes. Beskadigede eller modificerede batterier kan være uberegnelige og medføre brand, eksplosion eller risiko for personskade.
f) Udsæt ikke batteripakker eller værktøj for ild eller for høje temperaturer. Ild eller temperaturer over 1" 0e: I kan medføre eksplosion.
g) Følg alle anvisninger til opladningen, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i vejledningen. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.
- VEDLIGEHOLDELSE
a) Få dit elværktøj vedligeholdt af kvalificerede reparatører, der udelukkende anvender identiske reservedele. Derved opretholdes sikkerheden for elværktøjet.
b) Udfør aldrig vedligeholdelse på be- skadigede batteripakker. Vedligehol- delse af batteripakker bør udelukkende udføres af producenten eller autoriserede ser- viceudbydere.
Sikkerhedsanvisninger til save, der bevæges frem og tilbage
- Hold det elektriske værktøj i de isolerede gribeflader, når der udføres arbejde, hvor skæretilbehør kan komme i kontakt med en skjult ledning eller dets egen ledning. Skæretilbehør der kommer i kontakt med en strømførende ledning, kan gøre de udsatte metaldele på elværktøjet strømførende, hvorved brugeren kan få elektrisk stød.
- Brug klemmer eller en anden praktisk måde til at fastgøre og støtte arbejdsemnet på en stabil platform. Hvis du holder arbejdsemnet med
hånden eller ind mod kroppen, bliver det ustabilt og kan føre til tab af kontrol.
- Brug kun tilbehør, der er anbefalet af PARKSIDE. Uegnet tilbehør kan forårsage elektrisk stød eller brand.
Yderligere sikkerhedsanvisninger for stiksave
- Hold hænderne væk fra saveområdet. Grib ikke ned under arbejdsemnet. Ved kontakt med savklingen er der risiko for kvæstelser.
- Før kun elværktøjet mod arbejdsemnet i tændt tilstand. Der er risiko for tilbageslag, hvis indsatsværktøjet sætter sig fast i arbejdsemnet.
- Sørg for, at fodpladen er anbragt sikkert, när der saves. En savklinge, der sidder skævt, kan knække eller slå tilbage.
- Sluk for elværktøjet efter afsluttet arbejde, og træk først savklingen ud af snittet, når den står stille. På denne måde forhindrer du tilbageslag og kan lægge elværktøjet sikkert til side.
- Anvend kun ubeskadigede savklinger i perfekt stand. Bøjede eller uskarpe savklinger kan knække og påvirke savsnittet negativt eller forårsage tilbage-slag.
- Brems ikke savklingen efter slukning ved at presse mod den på siden. Savklingen kan blive beskadiget, knække eller medføre tilbageslag.
- Brug egnede detektorer til at finde ud af, om der er skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab for at få hjælp.
Kontakt med elektriske ledninger kan forårsage brand og elektrisk stød. Beskadigelse af gasledninger kan føre til eksplosion. Brud på vandrør medfører materielle skader.
- Vent altid, indtil elværktøjet er gå- et helt i stå, før du lægger det ned.
Anvendelsesværktøjet kan sætte sig fast og medføre, at du mister kontrollen over el-værktøjet.
Restrisici
Selvom dette elværktøj betjenes i overensstemmelse med forskrifterne, vil der være en række restrisici. Følgende farer kan forekomme i forbindelse med dette elværktøjs konstruktion og udførelse:
- høreskader, hvis der ikke bæres egnet høreværn.
- sundhedsskader, som sker pga. hånd-arm-vibrationer, hvis apparatet bruges over en længere periode eller ikke føres eller vedligeholdes korrekt.
- snitsår
⚠ ADVARS4L_-Fare på grund af det elektromagnetiske felt, som genereres, när produktet er i drift. Feltet kan i visse situationer påvirke aktive eller passive medicinske implantater. For at reducere faren for alvorlige eller livsfarlige kvæstelser anbefaler vi, at personer med medicinske implantater konsulterer deres læge, før de anvender produktet.
Forberedelse
-ADVARS4L.-Risiko for kvæstelser på grund af utilsigtet start af produktet. Sæt først det genopladelige batteri i produktet, när produktet er fuldstændig klar til brug.
Betjeningselementer
Gør dig fortrolig med betjeningselementerne, inden du bruger apparatet.
- Aktiveringsknap (3)
- Aktivering: Tryk på ✓ LED-arbejdslamperne lyser Hvis der ikke foretages flere handlinger, slukkes LED-arbejdslamperne automatisk efter 10 sek. (eller efter forsinkelsen, der er indstillet i appen). Produktet er spær- ret igen.
- Spærring: Tryk på ✓ LED-arbejdslamperne slukkes
• Tænd/sluk-kontakt (2)
Produktet kan kun tændes, när LED-arbejds-lamperne lyser.
• Tænd: Tryk på
- Sluk: Tryk på
• Pendulslagkontakt (12)
Indstil savklingens pendulslag i 4 positioner:
- Kontakt (støvblæsefunktion) (6)
Blæserfunktion til spånfri snitlinje
Geringssnit, s.- cvc
Montering og afmontering af savklinge
A-CORSIGTI( _-Der er fare for kvæstelser, när savklingen berøres. Bær beskyttelseshandsker, när savklingen monteres.
Betingelser
- Savklingen har en T-skaft-holder (enk-nastskaft) ligesom de medfølgende savklinger (16/17).
- Savklingen egner sig til det pågældende materiale. Apparatet leveres med en grovtandet savklinge til træ og en fintandet savklinge til metal og plast.
- Sørg for, at spændemøtrikken er fri for splinter eller andre materialerester.
Montering af savklingen (Fig.-B)
- Drej spændemøtrikken (13) så langt frem som muligt, og hold den fast i denne position.
- Indsæt savklingen (16/17) i spændemøtrikken (13). Vær ved isætning af savklingen
opmærksom på, at savklingeryggen ligger i styrerullens (14) rille.
- Slip spændemøtrikken (13).
- Sørg for, at savklingen (16/17) er fastgjort korrekt, og at tænderne peger i skæreretningen.
Afmontering af savklingen (Fig.-B)
- Hold (16/17) savklingen fast.
- Drej spændemøtrikken (13) så langt frem som muligt, og hold den fast i denne position.
- Tag savklingen (16/17) ud af spændemøtrikken (13).
- Slip spændemøtrikken (13).
Montering og afmontering af parallelanslag
Parallelanslaget kan monteres på begge sider af apparatet.
Montering af parallelanslag (Fig.-C)
- Løsn evt. läseskruerne (18).
- Skyd parallelanslaget (22) ind i optagelserne til parallelanslaget (15).
- Stram läseskruerne (18) igen.
Afmontering af parallelanslag (Fig.-C)
- Løsn låseskruerne (18).
- Træk parallelanslaget (22) ud af optagelserne til parallelanslaget (15).
Indstilling af parallelanslag (Fig.-C)
- Løsn läseskruerne (18).
- Indstil skalaen af parallelanslaget (22) på en sådan måde, at du kan aflæse den ønskede skærebredde på markeringen til anti-splintsystemet (23).
- Stram låseskruerne (18) igen.
- Foretag et testsnit, kontrollér skærebredden og korrigér i givet fald positionen af parallelanslaget (22).
Geringssnit
Bemærk
- Følgende skærevinkler kan indstilles: -45^ ; -22,5^ ; 0^ ; 22,5 ; 45^
- For at indstille en skærevinkel på 45° skal beskyttelsesskærmen (20) og anti-splintsystemet (23) afmonteres.
Fremgangsmåde (Fig.-D)
- Sluk for produktet og tag det genopladelige batteri ud. Kontrollér, at alle bevægelige dele står fuldstændigt stille.
- Afmontér savklingen (17/16).
- Åbn håndtaget (5).
- Tryk fodpladen (11) en smule fremad.
- Indstil fodpladen (11) til den ønskede position.
- Lås håndtaget (5) igen for at fiksere positionen.
- Deaktivér støvblæesefunktionen (6).
- Skub adapteren til ekstern støvudsugning (10) ind i skinnen mellem produktet og bundpladen indtil anslag (11).
- Forbind en egnet støvudsugning (ikke inkluderet i leveringen) med adapteren til ekstern støvudsugning (10).
- Hvis den eksterne støvudsugning ikke passer, kan du anvende reduktionsstykket (9).
Aftagning af ekstern støvudsugning (Fig.-4)
- Løsn støvudsugningen fra adapteren til den eksterne støvudsugning (10) eller reduktionsstykket (9).
- Fjern reduktionsstykket (9) og adapteren til den eksterne støvudsugning (10).
Montering og afmontering af beskyttelsskærmen
Montering af beskyttelsesskærmen
- Tryk de to holdere til beskyttelsesskærmen (20) ind i udsparingerne på apparathuset.
√ Beskyttelsesskærmen går i indgreb.
Du kan klappe den monterede beskyttelsesskærm 90° op.
Afmontering af beskyttelsesskærmen
-
Tryk de to holdere til beskyttelsesskærmen (20) let fra hinanden.
-
Træk beskyttelsesskærmen af forfra.
Montering og afmontering af anti-splintsystem
Montering af anti-splintsystem
- Sæt anti-splintsystemet (23) ind i udskæringen i bundpladen nedefra (11).
Afmontering af anti-splintsystem
- Tryk anti-splintsystemet (23) ned og ud af udskæringen i bundpladen (11).
Montering og afmontering af linjeføringsadapteren
Med linjeføringsadapteren (19) kan du bedre lokalisere de optegnede skærelinjer.
Montering af linjeføringsadapter
-
Sæt linjeføringsadapteren (19) nedefra ind i udskæringen foran på bundpladen (11).
-
Klap linjeføringsadapteren (19) i retning af bundpladen (11).
- Tryk på bundpladen nedefra med pegefin- geren og oppefra med tommelfingeren mod linjeføringsadapteren (19).
Kontrol af batteriets opladningstilstand
1.
Tryk på ladetilstandsvisningens knap (26) på batteriet (25).
√Opladningstilstanden for det genoplade-lige batteri vises, ved at LED-lampen lyser.
rød, orange, grøn
Det genopladelige batteri er op- ladet
rød, orange
Det genopladelige batteri er del- vist opladet
rød
Det genopladelige batteri skal oplades
- Oplad det genopladelige batteri (25), när ladetilstandsvisningens røde LED lyser som den eneste (26).
Oplad batteriet
Se også betjeningsvejledningen til opladeren.
Bemærk
- Et opvarmet genopladeligt batteri skal køle af før opladning.
- Udsæt ikke batteriet for kraftigt sollys i længere tid, og læg det ikke på radiatorer (maks. 50 °C).
Oplad batteriet
- Tilslut opladeren til en stikkontakt.
- Skub det genopladelige batteri (25) ind i ladeskakten af opladeren.
- Når opladningen er udført, fjernes opladeren fra strømforsyningen.
- Træk det genopladelige batteri ud af opla-deren.
Drift
Anvisninger for savning
Valg af slagtal
Det ønskede slagtal kan indstilles i 6 trin ved hjælp af drejehjulet (1) øverst på apparatet.
Valg af pendulbevægelse
Jo større pendulbevægelsen er, desto hurtigere skrider arbejdet frem.
Den optimale pendulbevægelse kan udregnes ved et praktisk forsøg, og her gælder følgende anbefalinger:
- Til tynde materialer, hårde materialer (f.eks. metal) eller til kurvesnit: Trin 0
- Der opnås fine og glatte skærekanter med lille eller slet ingen pendulbevægelse: Trin 0 eller 1.
- Bløde materialer (træ, plast etc.): Trin 2 eller 3
Eksempler vises med mærkatet på indstillingen:
0 Metal
1 Plastrør
2 Tyndt træ
3 Tykt træ
Dyksave
Betingelser
- Bløde materialer som træ, porebeton, gipskarton etc.
- Geringsvinkel: 0^
• Maksimalt slagtal valgt (trin 6) - kort savklinge monteret
Fremgangsmåde (Fig.-C)
- Anbring apparatet med fodpladens (11) forkant på arbejdsemnet. Savklingen (16) har ikke berøring med arbejdsemnet.
- Tænd apparatet. Vent, indtil det maksimale slagtal er nået.
- Tryk savklingen (16) mod arbejdsemnet, indtil fodpladen (11) hviler på arbejdsemnet.
- Sav videre langs snitlinjen.
Generelle bemærkninger
Anvend følgende rækkefølge for at arbejde sikkert med stiksaven og opnå et godt arbejdsresultat:
- Fastspænd arbejdsemnet. Anvend en spæn-deanordning til små arbejdsemner.
-
Tegn en linje, der viser retningen, som savklingen skal føres i.
-
Hold altid apparatet godt fast i håndtaget.
-
Indstil slagtallet.
-
Indstil geringsvinklen.
-
Indstil slagets størrelse.
-
Tænd apparatet.
-
Vent, til apparatet har näet sit maksimale slagtal.
-
Anbring fodpladen på arbejdsemnet.
-
Bevæg langsomt apparatet langs den påtegnede linje, og pres samtidig fodpladen fast nedad mod arbejdsemnet.
-
Udøv ikke for stort tryk i skæreretningen. Lad apparatet udføre arbejdet.
-
Sluk produktet og vent, til det er kommet helt til stilstand, før du lægger det til side.
Isætning og udtagning af det genopladelige batteri
A-ADVARS4L_-Risiko for kvæstelser på grund af utilsigtet start af produktet. Sæt først det genopladelige batteri i produktet, når produktet er fuldstændig klar til brug.
2EMT éz !-Fare for beskadigelse! Et forkert genopladeligt batteri kan beskadige apparatet og det genopladelige batteri. Den aktuelle liste over kompatibiliteten af det genopladelige batteri kan du finde på: www.lidl.de/akku
Isætning af det genopladelige batteri (Abb.-A)
- Skub det genopladelige batteri (25) langs føringsskinnen og ind i batteriholderen (7). √Det genopladelige batteri går hørbart i hak.
Udtagning af det genopladelige batteri (Abb.-A)
- Tryk og hold trykket på oplåsningsknappen (27) af det genopladelige batteri (25).
- Træk det genopladelige batteri ud af batteriholderen (7).
Tænd og sluk
Tænd
- Isæt det genopladelige batteri (25) i apparatet.
- Indstil slagtallet med drejehjulet (1).
- Tryk på aktiveringsknappen (3) ✓ LED-arbejdslamperne lyser, produktet er aktiveret
- Tryk på tænd/sluk-kontakten (2).
- Vent, til apparatet har näet sit maksimale slagtal.
Du kan nu bevæge produktet med bundpladen (Fodplade) mod arbejdsemnet.
Sluk
- Tryk på tænd/sluk-kontakten (2).
- Tryk på aktiveringsknappen (3) ✓ LED-arbejdslamperne slukkes, produktet er spærret
-
Træk først savklingen ud af snittet, när den står stille.
-
Tag det genopladelige batteri ud af apparatet, hvis du lader apparatet være uden opsyn eller er færdig med arbejdet.
Lidl Home-app
Med Lidl Home-appen kan produktet overvåges og visse funktioner styres. Funktionerne kan ændres ved opdatering af appen og firmwaren. Yderligere informationer om Lidl Home-appen kan findes i vejledningen til smart-batteriet.
Betingelser
For at finde produktet i Lidl Home-appen skal følgende forudsætninger være opfyldt:
- Følgende genopladelige batteri er sat i produktet: Lidl Smart-batteri Smart PAPSe20t A1 eller Smart PAPSe208 A1
Produktet kommunikerer med appen via det genopladelige batteri. - Smart-batteriet er forbundet med Lidl Home-appen.
√Produktets forbindelsesdisplay lyser blåt. Evt skal produktet tændes.
Fremgangsmåde
- Åbn smart-batteriet, som er sat i produktet, i Lidl Home-appen.
√ Produktets side vises. - Hvis det ikke er tilfældet, skal du trykke på følgende linje: Apparatinformation PSSPA 20-Li C3
√ Produktets side vises.
Hvis du ikke kan vælge produktet på smart-batteriets side, skal du sikre dig, at du har valgt det rigtige smart-batteri, og at smart-batteriet er sat rigtigt i produktet.
Data og funktioner
- Billede af produktet: Ved tryk på billedet vises en interaktiv 3D-visning af produktet.
• Værktøj virtuel ID: Produktets entydige ID - Værktøjsmodel: Produktets modelbetegnelse
-
Værktøjets rotationshastighed: Aktuel omdrejningsretning for produktet i RPM.
-
Afladningsstrøm værktøj: Aktuel strømstyrke i ampere.
- lampekontakt: Tænd og sluk for LED-arbejdslamper.
- Værktøjs-lysstyrke: LED-arbejdslampernes lysstyrke. Tryk på linjen → indstil lysstyrke: 1 - 100% (standardindstilling: 100%).
- Indstilling forsinkelse værktøjslys: Forsinkelse, med hvilken LED-arbejdslamperne lyser, efter at de er blevet slukket. Hvis LED-arbejdslamperne lyser, er produktet ikke spærret. Tryk på linjen → indstil forsinkelse 0 p &&es (standardindstilling 10es)
- Samlet driftstid værktøj: Samlet driftstid for produktet
- Værktøjets läste tider: Antal blokeringer af produktet.
- Værktøj overstrømstider: Antal overbelastninger af produktet.
- Firmware version: Aktuel firmware-version. En rød prik viser, at en opdatering er til rådighed. Tryk på linjen for at opdatere. Følg anvisningerne i appen.
- Nulstil til standard: For at nulstille til standardindstillingerne skal du trykke på følgende knap: NULSTIL Følg anvisningerne i appen.
Transport
Anvisninger til transport af apparatet:
- Sluk for produktet og tag det genopladelige batteri ud. Kontrollér, at alle bevægelige dele står fuldstændigt stille.
- Fjern indsatsværktøjet.
- Bær altid apparatet i håndtaget.
-ADVARS4L.-Elektrisk stød! Beskyt dig selv ved vedligeholdelses- og rengøringsarbejder. Sluk for apparatet.
Vedligeholdelses- og servicearbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af vores servicecenter. Anvend kun originale reservedele.
Rengøring
⚠-ADVARS4L_-Strømstød Sprøjt aldrig vand på apparatet.
2EMT éz !-Fare for skader. Kemiske substanser kan angribe apparatets plastdele. Brug ikke rengørings- eller opløsningsmiddel.
- Hold luftgæller, motorhuset og greb på apparatet rene. Brug en fugtig klud eller en børste hertil.
Vedligeholdelse
Produktet er vedligeholdelsesfrit.
Opbevaring
- rent
• tørt - støvbeskyttet
- I den medfølgende kuffert (28)
- uden for børns rækkevidde
Opbevaringstemperaturen for det genopladelige batteri og apparatet er på mellem 0 °C og 45 °C. Undgå ekstrem kulde eller varme under opbevaringen, så det genopladelige batteris effekt ikke forringes.
Tag det genopladelige batteri ud af apparatet inden længerevarende opbevaring (fx om vinteren) (se den separate betjeningsvejledning til batteriet og opladeren).
Fejlsøgning
Den følgende tabel hjælper dig ved fejlsøgning af småfejl:
Problem Mulig årsag Fejlafhjælpning
| Apparatet starter ikke | Batteriet (25) er ikke isat Is7 tning af det genoAladelige batteri (Abb.-A), s.- cvm | |
| Tænd/sluk-kontakt (2) defekt Kontakt vores servicecenter. | ||
| Det genopladelige batteri (25) er tomt | Oplad batteriet (se den separa- te betjeningsvejledning for batte- riet og opladeren) | |
| Motoren er defekt Kontakt vores servicecenter. | ||
| delser | Intern løs forbindelse Kontakt vores servicecenter.Apparatet fungerer med afbry- | |
| Tænd/sluk-kontakt (2) defekt Kontakt vores servicecenter. | ||
| Lav saveeffekt | Savklingen (16/17) er uegnet til arbejdsemnet, der skal bear- bejdes | Isæt en egnet savklinge (17/ 16) |
| Savklingen (16/17) er sløv Isæt en ny savklinge (17/16) | ||
| Lav batteriydelse Oplad batteriet (se den separa- te betjeningsvejledning for batte- riet og opladeren) | ||
| Forkert savehastighed Tilpas savehastigheden | ||
| Savklingen bliver hurtigt sløv Savklingen (16/17) er uegnet til arbejdsemnet, der skal bear- bejdes | Isæt en egnet savklinge (17/ 16) | |
| Der anvendes for højt tryk Reducér trykket | ||
| Savehastigheden er for høj Reducér savehastigheden | ||
Bortskaffelse/miljøbe- skyttelse
Tag det genopladelige batteri ud af apparatet, og aflever apparatet, det genopladelige batteri, tilbehør og emballage til miljøvenlig genanvendelse.
Elektriske apparater må ikke bortskaffes som husholdningsaffald.
Genopladelige batterier må ikke bortskaffes via husaffaldet, må ikke kastes ind i ild (eksplosionsfare) eller vand. Beskadigede genopladelige batterier kan være til skade for miljøet og helbredet, hvis der slipper giftige dampe eller væsker ud.
- Aflever apparatet på en genbrugsstation. De anvendte plast- og metaldele kan rensorteres og derefter genanvendes. Kontakt vores servicecenter for nærmere oplysninger.
- Vi bortskaffer dine indsendte, defekte apparater gratis.
Bortskaf genopladelige batterier efter de lokale bestemmelser. Defekte eller brugte genopladelige batterier skal genanvendes i overensstemmelse med 2006/66/EF. Aflever genopladelige batterier på et indsamlingssted, hvor de sendes til miljørigtig genanvendelse. Rådfør dig med dit lokale renovationsselskab eller vores service-center. Bortskaf det genopladelige batteri i afladet tilstand. Vi anbefaler, at polerne afdækkes med tape for at undgå en kortslutning. Åbn ikke det genopladelige batteri.
Service
Garanti
Kære kunde!
På dette apparat yder vi 5 års garanti fra købsdato.
Skulle der forekomme defekter på dette produkt har du lovpligtige rettigheder mod sælgeren af produktet. Disse lovpligtige rettigheder bliver ikke indskrænket af den efterfølgende anførte garanti.
Garantibetingelser
Garantien træder i kraft med købsdatoen. Opbevar den originale kassebon godt. Dette bilag kræves som dokumentation for købet.
Skulle der indenfor fem år efter dette produkts købsdato optræde en materiale- eller fabrikationsfejl, bliver produktet – efter vores skøn – repareret eller ombyttet gratis. Denne garantiydelse forudsætter, at det defekte apparat og købsbilaget (kassebon) indenfor den fem års frist bliver indsendt og at der vedlægges en kort skriftligt beskrivelse af defekten og hvornår den er optrådt.
Hvis defekten er dækket af vores garanti, får du apparatet repareret eller ombyttet. Med reparationen eller ombytningen begynder garantiperioden ikke forfra
Garantiperiode og lovpligtige produktansvarskrav
Garantiperioden bliver ikke forlænget af garantien. Dette gælder også for ombyttede og reparerede dele. Eventuel allerede ved købet eksisterende skader og defekter skal meldes straks efter udpakningen. Efter udløb af garantiperioden forefaldende reparationer er omkostningspligtige.
Garantiens omfang
Apparatet blev produceret meget omhyggeligt efter strenge kvalitetsretningslinjer og kontrolleret grundigt inden det forlod fabrikken.
Garantiydelsen gælder for materiale- eller fabrikationsfejl. Denne garanti gælder ikke for produktdele som er udsat for en normal nedslidning og derfor kan anses som sliddele (fx savklinger) eller for beskadigelser på skrøbelige dele (f.eks. kontakt, anti-splintsystem).
Garantien bortfalder, hvis produktet bliver beskadiget, ikke-formålsbestemt anvendt eller ikke vedligeholdt. For en korrekt brug af produktet skal alle i betjeningsvejledningen anførte anvisninger følges nøje. Anvendelsesformål og handlinger, som der frarådes eller advares imod i betjeningsvejledningen, skal ubetinget undgås.
Produktet er kun beregnet til privat og ikke til erhvervsmæssig brug. Ved misbrug og usagkyndig håndtering vold og ved indgreb, der ikke er foretaget på vores autoriserede servicested, bortfalder garantien.
Afvikling af et garantitilfælde
For at garantere en hurtig behandling af dit anliggende, bedes du følge følgende henvisninger:
- Hav ved alle forespørgsler kassebonen og identifikationnummeret (IACe" &1000u2201) parat som dokumentation for købet.
- Artikelnummeret fremgår af mærkepladen, en indgravering.
- Skulle der optræde funktionsfejl eller andre defekter bedes du først kontakte den efterfølgende anførte serviceafdeling, telefonisk eller pr. e-mail. Der får du så yderligere informationer om afviklingen af din reklamation.
- Et som defekt registreret produkt kan du, efter aftale med vores kundeservice og med vedlagt købsbilag (kassebon) samt en kort beskrivelse af, hvori defekten består og hvornår denne defekt er optrådt indsende portofrit til den serviceadresse, som du får meddelt. For at undgå problemer med modtagelsen og ekstra omkostninger, bedes du ubetinget benytte den adresse, som du får meddelt. Sørg for, at forsendelsen ikke sker ufrankeret, som voluminøs pakke, ekspres eller som en anden specialforsendelse. Indsend apparatet inkl. alle ved købet medfølgende tilbehørsdele og sørg for en tilstrækkelig sikker transportemballage.
Reparationsservice
Kontakt vores service-center i tilfælde af repa- rationer, som ikke er omfattet af garan- tien . Service-centeret giver dig gerne et til- bud.
- Vi kan kun bearbejde apparater, hvor forsendelsen er betalt, og som er pakket forsvarligt.
Bemærk: Send dit apparat rengjort og med en beskrivelse af defekten til den nævnte adresse af vores service-center. - Vi tager ikke imod apparater, uden at forsendelsen er betalt, eller som er sendt som volumenpakker, ekspres-pakker eller andre særlige leveringer.
- Vi bortskaffer dine indsendte, defekte apparater gratis.
Service-Center
Service Danmark
Tel%Ue32 710005e
E-Mail: grizzlby lidl.dk
IAN 391000_2201
Importør
Bemærk at den følgende adresse ikke er en serviceadresse. Kontakt først ovennævnte service-center.
Reservedele og tilbehør kan fås på www.grizzlytools.shop. Hvis der opstår problemer i forbindelse med bestillingen, skal du kontakte vores online-shop. Hvis du har yderligere spørgsmål, bedes du kontakte Service-Uenter, s.- cv R
| Posi- Betegnelse Best.nr. tion-nr. |
| 9, 10 Reduktionsstykke, Adapter til ekstern støvudsugning 91105887 |
| 16 Savklinge til træ HCS swiss made 13800406 |
| 17 Savklinge til metal BIM swiss made 13800408 |
| 20 Beskyttelsesskærm 91105890 |
| 22 Parallelanslag 91105888 |
| 23 Anti-splintsystem 91105889 |
Oversættelse af den originale EF-overensstemmels-eserklæringen
Produkt: Batteridreven stiksaV 20-V
Model: PSSPA 20-Li C3
Serienummer: 000001 - 150000
Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med den relevante EU-harmoniseringslovgivning:
2006/42/EC! - 2017/30/4M! - 2011/65/EU G-é4M)-201m/8K3
Produkt med batteri Smart-PAPS-207 A1/S; art-PAPS-208 A1ü 2014/53/EU
Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.
For at sikre overensstemmelse er følgende harmoniserede standarder og nationale standarder og forskrifter blevet anvendt:
4D K2871-1ü201m! -4D K2871-2-11ü201K/A1ü2020
EN IEC mm017-1ü2021 ! -EN IEC 55014-2:2021
IEC-K27i 1ü200K
Produkt med batteri Smart-PAPS-207 A1/S; art-PAPS-208 A1ü
4D 301 783-1 V2.2.3ü2013 ! -4D 301 783-1i V3.2.7ü2020
4D 300 328 V2.2.2ü2013 ! -4D m0KK3ü201i
EN IEC 63000:2018
Denne overensstemmelseserklæring udstedes på fabrikantens ansvar:
Bemyndiget repræsentant for dokumentation
