BRUGSANVISNING HG06102 Livarno Lux

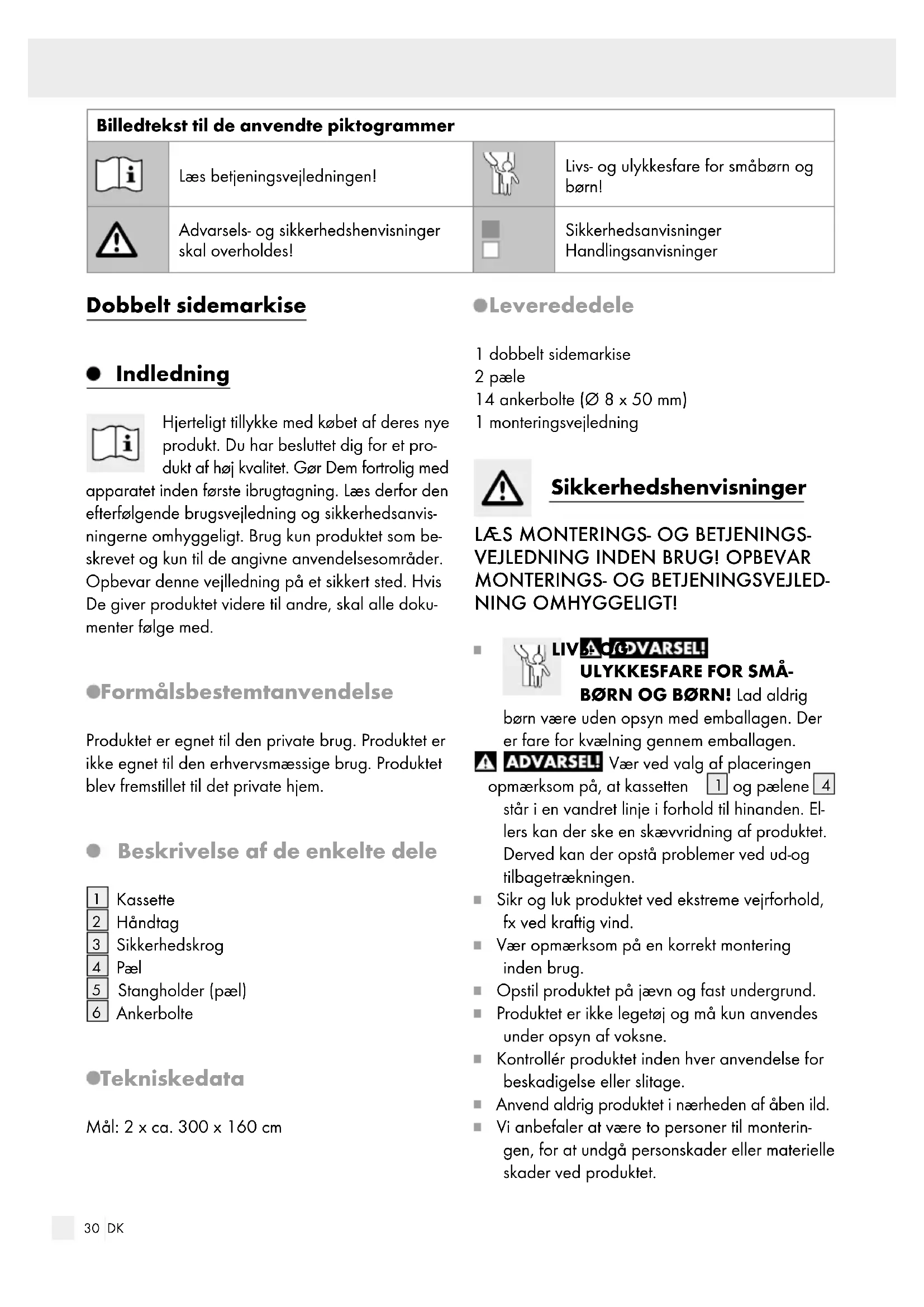

Ankerbolte Tekniske data Mål: 2 x ca. 300 x 160 cm Leverede dele 1 dobbelt sidemarkise 2 pæle 14 ankerbolte (Ø 8 x 50 mm) 1 monteringsvejledning Sikkerhedshenvisninger

BØRN OG BØRN! Lad aldrig børn være uden opsyn med emballagen. Der er fare for kvælning gennem emballagen. Vær ved valg af placeringen opmærksom på, at kassetten

står i en vandret linje i forhold til hinanden. El- lers kan der ske en skævvridning af produktet. Derved kan der opstå problemer ved ud-og tilbagetrækningen. Sikr og luk produktet ved ekstreme vejrforhold, fx ved kraftig vind. Vær opmærksom på en korrekt montering inden brug. Opstil produktet på jævn og fast undergrund. Produktet er ikke legetøj og må kun anvendes under opsyn af voksne. Kontrollér produktet inden hver anvendelse for beskadigelse eller slitage. Anvend aldrig produktet i nærheden af åben ild. Vi anbefaler at være to personer til monterin- gen, for at undgå personskader eller materielle skader ved produktet.31 DK Slip ikke håndtaget

. Du må først give slip, nær markisen befinder sig i kassetten

løsnes ubetænksomt, kan dette føre til skader og/eller kvæstelser. Brugen ved frost kan beskadige produktet. Vedligeholdelse er ikke nødvendigt. Vindmodstandsklasse 1 = Beaufort-vindskala 4 = 20–27 Km/h (grene bevæger sig, enkelte papirark bliver løftet op af jorden) Montering Vælg det egnede monteringssted på jorden og markér seks huller til kassetten

(se afbildning A). Bor 5 cm dybe huller ved de markerede steder med et bor (Ø 8 mm) (se afbildning B). Vigtigt: Sørg for, at ankerboltene

egnede til det valgte materiale. Hvis dette ikke er tilfældet, kan du spørge efter passende ankerbolte i et byggemarked. Fastgør produktet til undergrunden ved hjælp af ankerboltene

, idet du banker dem ned i de forborede huller (se afbildning C). Spænd ankerboltene

fast med en skruenøgle 8 mm (M5). Vælg det egnede monteringssted på jorden og markér fire huller til pælene

. Vær ved valg af placeringen opmærksom på, at kassetten

står i en vandret linje i forhold til hinanden. Pælene

(se afbildning D). Bor 5 cm dybe huller ved de markerede steder med et bor (Ø 8 mm) (se afbildning E). Fastgør pæ- lene

ved hjælp af ankerboltene

, idet du banker dem ned i de forborede huller (se afbildning F). Spænd ankerboltene

fast med et skruenøgle. Udtrækning af markisen (se afbildning G) Hold fast i håndtaget

og træk det hen til pælen

Sæt sikkerhedskrogen på oversiden af pælen

ved pælen. Tilbagetrækning af markisen Hold fast i håndtaget

, træk det tilbage og løft det. Følg noten, for at løsne håndtaget

Hold fast i håndtaget

og bevæg det tilbage til kassetten

langsomt og vandret. Stoffet trækker sig selvstændigt til- bage i kassetten
