MANUALE UTENTE HG06102 Livarno Lux
Istruzioni di montaggio, d'uso e di sicurezza
SI
DVOJNA STRANSKA MARKIZA

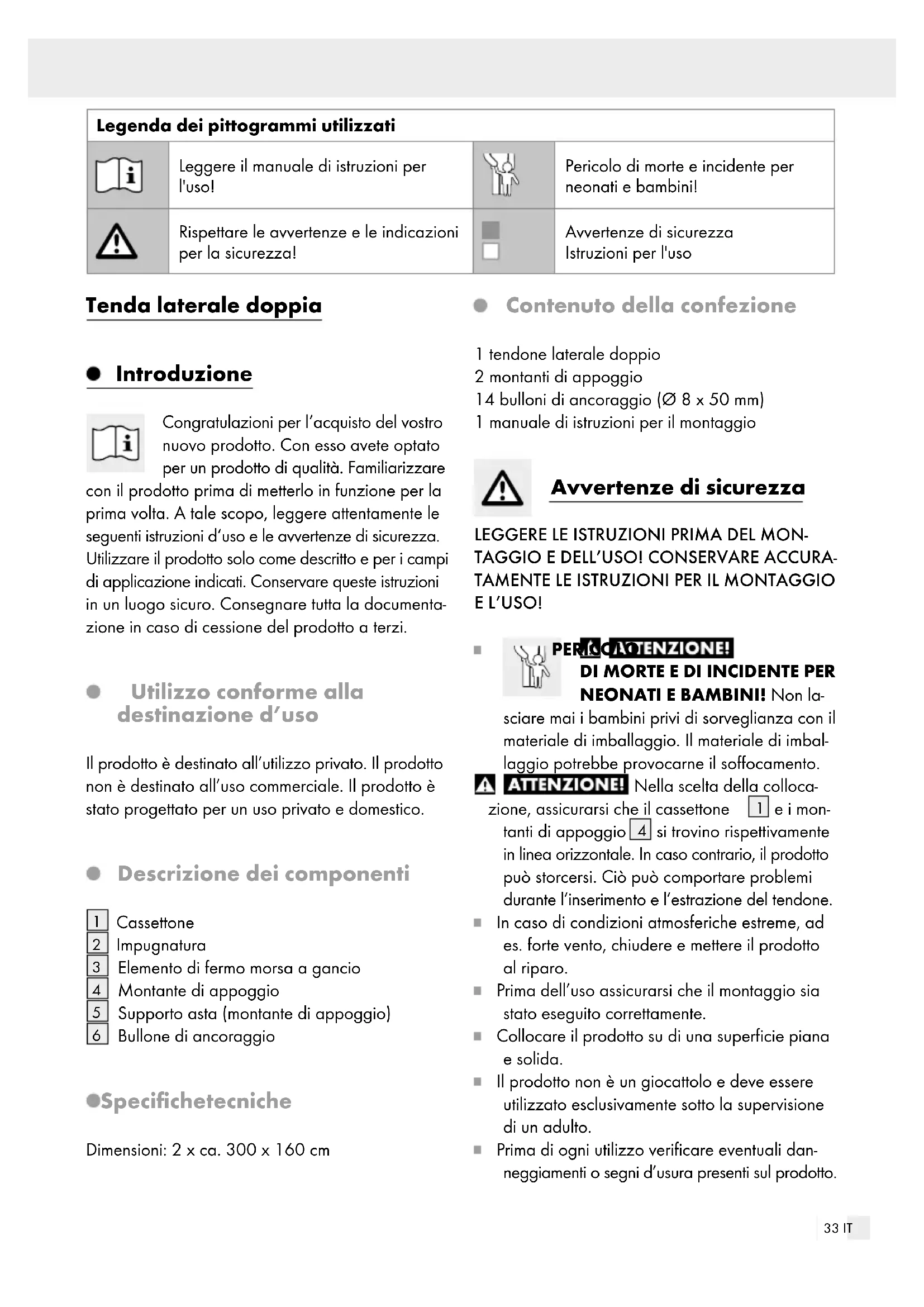

| Legenda dei pittogrammi utilizzati | |||
 | Leggere il manuale di istruzioni per l'uso! | Pericolo di morte e incidente per neonati e bambini! | |
 | Rispettare le avvertenze e le indicazioni per la sicurezza! | Avvertenze di sicurezzaIstruzioni per l'uso | |
Tenda laterale doppia
- Introduzione
Congratulazioni per l'acquisto del vostro nuovo prodotto. Con esso avete optato per un prodotto di qualità. Familiarizzare con il prodotto prima di metterlo in funzione per la prima volta. A tale scopo, leggere attentamente le seguenti istruzioni d'uso e le avvertenze di sicurezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Conservare queste istruzioni in un luogo sicuro. Consegnare tutta la documentazione in caso di cessione del prodotto a terzi.
- Utilizzo conforme alla destinazione d'uso
Il prodotto è destinato all'utilizzo privato. Il prodotto non è destinato all'uso commerciale. Il prodotto è stato progettato per un uso privato e domestico.
- Descrizione dei componenti
1 Cassettone
2 Impugnatura
3 Elemento di fermo morsa a gancio
4 Montante di appoggio
5 Supporto asta (montante di appoggio)
6 Bullone di ancoraggio
- Specifichetecniche
Dimensioni: 2 x ca. 300 x 160 cm
- Contenuto della confezione
1 tendone laterale doppio
2 montanti di appoggio
14 bulloni di ancoraggio (∅ 8 x 50 mm)
1 manuale di istruzioni per il montaggio
Avvertenze di sicurezza
LEGGERE LE ISTRUZIONI PRIMA DEL MON- TAGGIO E DELL'USO! CONSERVARE ACCURA- TAMENTE LE ISTRUZIONI PER IL MONTAGGIO E L'USO!
PERICOATENZIONE!
DI MORTE E DI INCIDENTE PER NEONATI E BAMBINI! Non la-
sciare mai i bambini privi di sorveglianza con il materiale di imballaggio. Il materiale di imballaggio potrebbe provocarne il soffocamento.
ATTENZIONE!
Nella scelta della collocazione, assicurarsi che il cassettone 1 e i montanti di appoggio 4 si trovino rispettivamente in linea orizzontale. In caso contrario, il prodotto può storcersi. Ciò può comportare problemi durante l'inserimento e l'estrazione del tendone.
In caso di condizioni atmosferiche estreme, ad es. forte vento, chiudere e mettere il prodotto al riparo.
- Prima dell'uso assicurarsi che il montaggio sia stato eseguito correttamente.
Collocare il prodotto su di una superficie piana e solida.
Il prodotto non è un giocattolo e deve essere utilizzato esclusivamente sotto la supervisione di un adulto.
- Prima di ogni utilizzo verificare eventuali danneggiamenti o segni d'usura presenti sul prodotto.
Non utilizzare il prodotto in prossimità di una fiamma libera.
Si consiglia di montare il prodotto in due persone onde evitare lesioni o danni al prodotto.
Non lasciare l'impugnatura 2 dopo averla sganciata dal montante di appoggio 4. La- sciarla solo una volta che il tendone sia fissato nel cassettone 1.
Se si rilascia per disattenzione l'impugnatura 2, ciò può comportare danni e/o lesioni.
L'utilizzo in condizioni di gelo può danneggiare il prodotto.
Non sono necessari interventi di manutenzione.
Classe di resistenza al vento 1 = Scala di Beaufort 4 = 20-27 Km/h (le aste laterali si muovono, il pannello mobile viene sollevato da terra)
- Montaggio
□ Scegliere sul terreno una superficie di montaggio adeguata e segnarvi sei fori per il cassettone 1 (vedi Fig. A).
☐ Eseguire sui punti segnati dei fori profondi 5 cm con un trapano (∅ 8 mm) (vedi Fig. B).
Importante: assicurarsi che i bulloni di ancoraggio 6 siano idonei al materiale utilizzato. Se questo non è il caso, chiedere a un ferramenta il tipo di bulloni di ancoraggio adatti.
Fissare il prodotto al terreno con i bulloni di ancoraggio 6, battendo su questi con un martello per farli entrare nei fori (vedi Fig. C). Serrare i bulloni di ancoraggio 6 con una chiave inglese da 8 mm (M5).
☐ Scegliere sul terreno una superficie di montaggio adeguata e segnarvi quattro fori per i montanti di appoggio 4. Nella scelta della collocazione, assicurarsi che il cassettone 1 e i montanti di appoggio 4 si trovino rispettivamente in linea orizzontale. I montanti di appoggio 4 possono essere montati a max. 300 cm dal cassettone 1 (vedi Fig. D). Eseguire sui punti segnati dei fori profondi 5 cm con un trapano (∅ 8 mm) (vedi Fig. E). Fissare i montanti di appoggio 4 con i bulloni di ancoraggio 6, battendo su questi con un martello per farli entrare nei fori (vedi Fig. F). Serrare i bulloni di ancoraggio 6 con una chiave inglese.
- Apertura tendone (vedi Fig. G)
□Afferrarel'impugnatura 2 e tirarla al montante di appoggio 4.
Inserire la morsa a gancio sul lato superiore del montante di appoggio 4 nell'elemento di fermo della morsa a gancio 3 (sotto l'impu-gnatura 2).
□ Inserire l'asta del tendone nel supporto asta 5 sul montante di appoggio.
●Chiusuratendone
□Afferrarel'impugnatura 2, tirarla indietro e sollevarla leggermente. Seguire la scanalatura per sbloccare l'impugnatura 2 e il montante di appoggio 4.
□Afferrarel'impugnatura 2 e spostarla all'indietro fino al cassettone 1. Spostare l'impugnatura 2 lentamente e in linea orizzontale. Il tessuto si riavvolge da sé nel cassettone 1.
- Pulizia e cura
- Lasciare asciugare completamente tutti i componenti prima di imballare nuovamente l'articolo. Questo previene la formazione di muffa, di odori molesti e lo scolorimento.
□ Pulire il prodotto con un panno privo di pelucchi e leggermente inumidito.
□ Conservare il prodotto sempre asciutto e pulito a temperatura ambiente.
- Smaltimento
L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.
E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o cittadina.
Il prodotto, i suoi accessori e i materiali di imballaggio sono riciclabili e soggetti alla responsabilità estesa del produttore. Per un migliore trattamento dei rifiuti, smaltirli separatamente seguendo i diversi simboli della raccolta differenziata. Il logo Triman è valido solamente per la Francia.
- Garanzia
Il prodotto è stato fabbricato accuratamente secondo severe direttive di qualità ed è stato controllato met- ticolosamente prima della consegna. In caso di di- fetti di materiale o fabbricazione l'acquirente può far valere diritti legali nei confronti del venditore. La nostra garanzia sotto riportata non costituisce alcun limite ai diritti legali dell'acquirente.
Questo prodotto è garantito per 3 anni con decorrenza dalla data di acquisto. La garanzia decorre dalla data d'acquisto. Conservare lo scontrino originale in un posto sicuro perché questo documento viene richiesto come prova dell'avvenuto acquisto.
Tutti i danni o difetti presenti già al momento dell'acquisto devono essere comunicati subito dopo l'apertura della confezione.
Se entro 3 anni dalla data di acquisto di questo prodotto si rileva un difetto di materiale o di fabbricazione, noi procederemo, a nostra discrezione, alla riparazione o sostituzione gratuite del prodotto o al rimborso del prezzo di acquisto. Un eventuale intervento in garanzia non prolunga né rinnova il periodo di garanzia stesso. Ciò vale anche per le parti sostituite e riparate.
Questa garanzia decade in caso di danneggia- mento oppure uso o manutenzione impropri del prodotto.
La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio capacità della batteria, calcificazione, lampade, pneumatici, filtri, spazzole...). La garanzia non si estende altresì a danni che si verificano su componenti delicati (esempio interruttori, batterie, parti realizzate in vetro, schermi, accessori vari) nonché danni derivanti dal trasporto o altri incidenti.
Gestione dei casi in garanzia
Per garantire un rapido disbrigo delle proprie pratiche, seguire le istruzioni seguenti:
Per ogni richiesta si prega di conservare lo scontrino e il codice dell'articolo (IAN 409392_2207) come prova d'acquisto.
Il numero d'articolo può essere dedotto dalla targhetta, da un'incisione, dal frontespizio delle istruzioni (in basso a sinistra) oppure dall'adesivo applicato sul retro o sul lato inferiore.
In caso di disfunzioni o avarie, contattare innanzitutto i partner di assistenza elencati di seguito telefonicamente oppure via e-mail.
Si può inviare il prodotto ritenuto difettoso all'indirizzo del centro di assistenza indicato con spedizione esente da affrancatura, completo del documento di acquisto (scontrino) e della descrizione del difetto, specificando anche quando tale difetto si è verificato.
Assistenza
IT Assistenzaltalia
Tel.: 800790789
E-Mail: owim@lidl.it
