BRUGSANVISNING ZH 320 Ec Mafell

Tømrerhøvl Oversættelse af den originale betjeningsvejledning

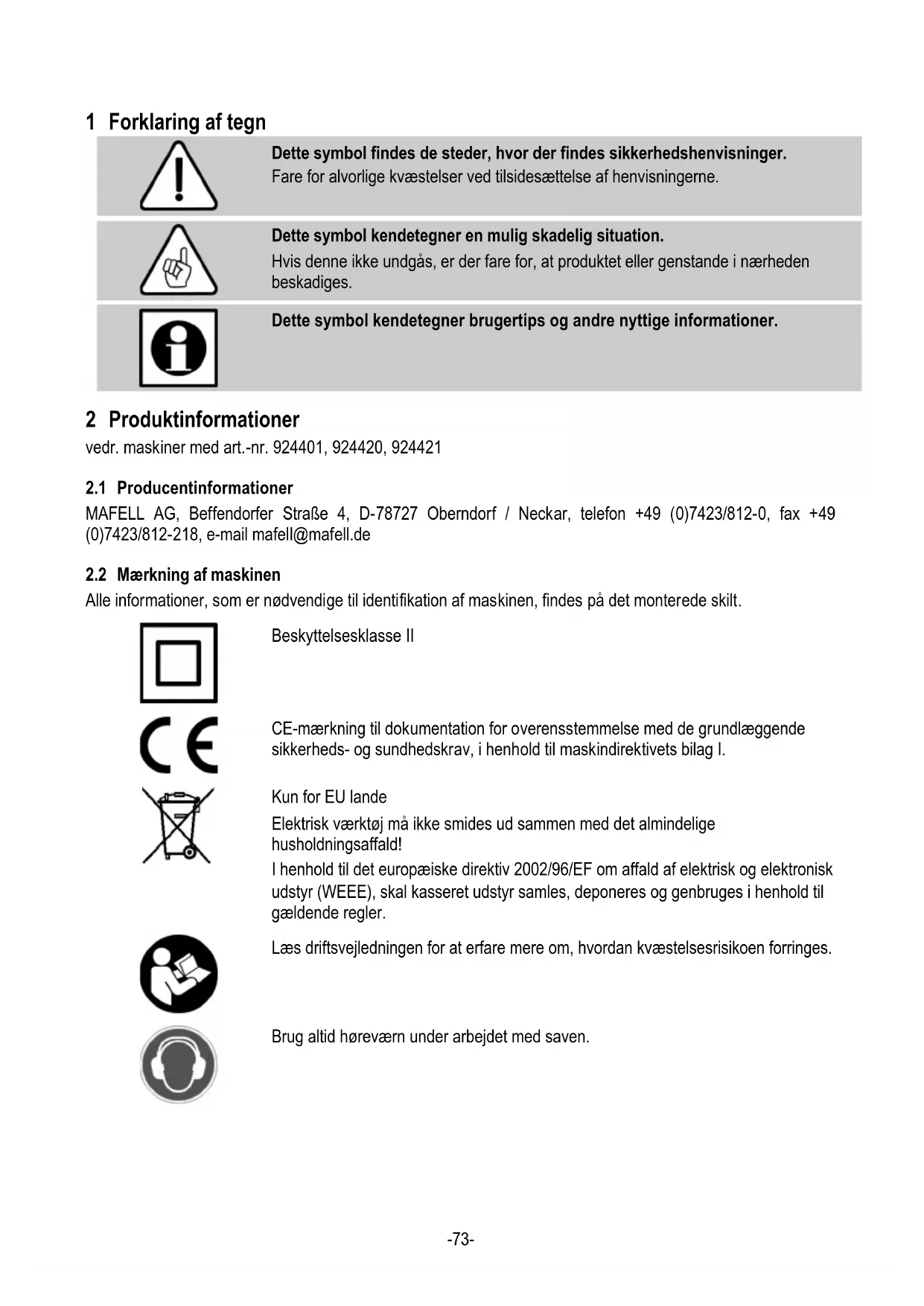

Dette symbol findes de steder, hvor der findes sikkerhedshenvisninger. Fare for alvorlige kvæstelser ved tilsidesættelse af henvisningerne.

Dette symbol kendetegner en mulig skadelig situation. Hvis denne ikke undgås, er der fare for, at produktet eller genstande i nærheden beskadiges.

2.2 Mærkning af maskinen

Alle informationer, som er nødvendige til identifikation af maskinen, findes på det monterede skilt.

CE-mærkning til dokumentation for overensstemmelse med de grundlæggende sikkerheds- og sundhedskrav, i henhold til maskindirektivets bilag I.

Kun for EU lande Elektrisk værktøj må ikke smides ud sammen med det almindelige husholdningsaffald! I henhold til det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr (WEEE), skal kasseret udstyr samles, deponeres og genbruges i henhold til gældende regler.

Læs driftsvejledningen for at erfare mere om, hvordan kvæstelsesrisikoen forringes.

Brug altid høreværn under arbejdet med saven.-74-

32,9 m/s Vægt uden netkabel 14 kg Opsugningstilslutningsdiameter Indvendig / udvendig 75/80 mm

De angivne støjemissioner er blevet målt i overensstemmelse med EN 62841-1 og EN 62841-2-14 og kan bruges til at sammenligne elværktøjet med et andet og til at foretage en foreløbig vurdering af belastningen.

Fare Støjemissioner under den faktiske brug af elværktøjet kan afvige fra de angivne værdier, afhængigt af den måde, som værktøjet anvendes på, især hvilken type emne der bearbejdes. Derfor skal du altid bruge høreværn, også når elværktøjet kører uden belastning!

2.4.1 Informationer vedr. støj

De målte støjemissionsværdier efter EN 62841-1 og EN 62841-2-14 er: Lydtryksniveau L

= 3,0 dB (A) Støjmålingen gennemføres med den seriemæssigt leverede høvleaksel.

Tømrerhøvl ZH 320 Ec komplet med: 1 sæt vendekniv 1 betjeningsværktøj 1 driftsvejledning 1 hæfte „Sikkerhedshenvisninger“-75-

2.6 Sikkerhedsanordninger

Fare Disse anordninger kræves for at opnå en sikker drift af maskinen og må ikke fjernes eller være defekte. Kontroller sikkerhedsanordningerne for korrekt funktion og mulige beskadigelser før drift. Brug ikke maskinen, hvis sikkerhedsanordninger mangler eller fungerer forkert. Maskinen er blevet udstyret med de efterfølgende sikkerhedsanordninger: - Stor grundplade - Håndgreb - Koblingsanordning - Udsugningsstuds

2.7 Hensigtsmæssig brug

Tømrerhøvlen er udelukkende beregnet til at bearbejde massivt træ vha. HL-vendeknive. Mål og kvalitet for de anvendte spændekæber, knivholdere samt vendeknive skal svare til delene, der er nævnt i reservedelslisten. Bestillingsnumrene fremgår af reservedelslisten. Brug, som er i strid mod ovennævnte, er ikke tilladt. For en beskadigelse, som resulterer af sådan brug, er producenten ikke ansvarlig. Overhold drifts-, vedligeholdelses- og reparationsbestemmelserne fra Mafell, for at anvende maskinen efter formålet.

2.8 Resterende risici

Fare Selv om produktet bruges korrekt, og sikkerhedsbestemmelserne overholdes, er anvendelsesmåden forbundet med tilbageværende risici, der kan være en sundhedsrisiko. - Berøring af den kørende høvleaksel under grundpladen. - Berøring af de skarpe høvleknive, når høvleakslen står stille. - Berøring af de skarpe høvleknivskær under knivskiftet. - Berøring af den kørende høvleaksel gennem spånudkastet. - Udslyngning af ikke korrekt isatte høvleknive. - Brist og udslyngning af dele af høvleknivene. - Vækslyngning af maskinen eller emnet under indsætningshøvlearbejde. - Ved kontakt med strømførende dele ved åbnet kabinet og ikke afbrudt netstik. - Ved ugunstig påvirkning af høreevnen under længerevarende arbejde uden høreværn. - Under længerevarende drift uden udsugning er der fare for udslip af sundhedsskadeligt træstøv. 3 Sikkerhedshenvisninger Fare Tag altid hensyn til de efterfølgende sikkerhedshenvisninger og de gældende sikkerhedsbestemmelser i landet! Læs også sikkerhedsinstruktionerne i det medfølgende hæfte 070500 "Sikkerhedsinstruktioner" (i overensstemmelse med standard 62841-1). Generelle henvisninger: - Børn og unge må ikke betjene maskinen. Dette gælder ikke for unge i sammenhæng med en uddannelse, under opsyn af fagpersonale. - Du må aldrig arbejde med maskinen uden de foreskrevne beskyttelsesanordninger, du må ikke ændre sikkerhedsrelevante ting ved maskinen. - Ved udendørs brug af maskinen anbefales det at anvende et fejlstrømrelæ. - Beskadigede kabler og stik skal udskiftes med det samme. Udskiftningen må kun gennemføres af Mafell eller på et autoriseret MAFELL- kundeserviceværksted for at undgå sikkerhedsfarer.-76- - Kontroller altid før arbejdet, at beskyttelses- og arbejdsanordningenre er fastgjort sikkert og ikke er beskadiget. Beskadigede beskyttelsesanordninger og dele skal repareres eller skiftes korrekt. - Tag højde for omgivelserne udefra. Udsæt ikke maskinen for regn og undgå arbejde i fugtige eller våde omgivelser samt i nærheden af brændbare væsker og gasser. - Bær ikke maskinen i kablet og brug ikke kablet til at trække stikket ud af stikdåsen. - Sørg for, at kablet er beskyttet mod olie og varme og at det ikke trækkes hen over skarpe kanter. - Forhindre skarpe knæk på kablet. Vikle ikke kablet rundt omkring maskinen - især under transport og lagring af maskinen. - Arbejde på de elektriske dele på maskinen må kun udføres af en autoriseret elektriker. - Opbevar maskinen et tørt, aflåst sted uden for børns rækkevidde. Henvisninger til brug af beskyttelsesudstyr: - Brug altid høreværn under arbejdet med saven. - Brug altid beskyttelsesbriller under arbejdet. - Brug altid en støvbeskyttelsesmaske under arbejdet med saven. Henvisninger vedr. drift: - Vent, til knivakslen står stille, inden du lægger el-værktøjet fra dig. En blotlagt, roterende knivaksel kan hænge fast i overflader, hvilket kan medføre, at man mister kontrollen over værktøjet og kommer slemt til skade. - Hold fast i el-værktøjets isolerede håndtag, da knivakslen kan ramme sin egen tilslutningsledning. Kontakt med en spændingsførende ledning sætter også el- værktøjets metaldele under spænding, hvilket fører til et elektrisk stød. - Fastgør og sikr emnet på et stabilt underlag med tvinger eller på anden måde. Holdes emnet kun med hånden eller ind mod kroppen, forbliver det labilt, hvorved du kan tabe kontrollen. - Sørg for en fri og skridsikker opstillingsplads med tilstrækkelig belysning. - Træk netstikket ud før værktøjsskift, indstillingsarbejde og før afhjælpning af fejl (dette omfatter også fjernelse af fastklemte spåner). - Bearbejd ikke emner, der er for små eller for store for maskinens kapacitet. - Kontakten må ikke klemme fast. - Start først med at høvle emnet, når høvleakslen har nået sit fulde omdrejningstal. - Emnet kontrolleres for fremmedlegemer. Høvl ikke hen over metaldele som f.eks. søm. - Før altid tilslutningskablet væk fra siden af maskinen under høvlearbejdet (Fig. 1). - Jævn fremføring under høvlearbejdet forlænger levetiden for knive og maskine og reducerer uheldsrisikoen. Høvl ikke tilbage eller i neddykningsproces! - Høvleknivene skal vendes eller skiftes rettidigt, da uskarpe knive ikke kun øger faren for tilbageslag, men også belaster motoren unødvendigt. - Grib aldrig omkring høvleakslen eller ind i spånudkastet, når maskinen kører. - Det træstøv, der opstår under høvlearbejdet, forringer det nødvendige syn og er til dels sundhedsskadeligt. Maskinen skal derfor i forbindelse med længere brug - hvis den ikke anvendes ude i det fri eller i tiltrækkeligt ventilerede rum - være tilsluttet til en spånopsugning (f.eks. transportabel lille støvfjerner). Lufthastigheden skal være mindst 20 m/s. Henvisninger vedr. vedligeholdelse og reparation: - Den regelmæssige rensning af maskinen, især af justéranordningen og føringen, har en stor sikkerhedsmæssig betydning. - Der må udelukkende anvendes originale MAFELL- reservedele og tilbehør. I modsat fald ydes ingen garanti og producenten hæfter ikke for produktet. - Anvend et egnet værktøj til rengøring af en tilstoppet udblæsningsstuds, f.eks. et stykke træ. Grib ikke ind i udblæsningsstudsen. 4 Klargøring / justering

Tømrerhøvlen er beskyttelsesisoleret iht. klasse I og må derfor kun tilsluttes til stikdåser med jordledning. Før igangsætning sørges for at el-spændingen stemmer overens med den værdi, der nævnes på maskinens skilt.-77-

Ved ethvert arbejde, hvor der opstår store støvmængder, tilsluttes maskinen til en ekstern udsugningsanordning. Lufthastigheden skal være mindst 20 m/s. Den indvendige diameter af udsugningsstudsen er 75 mm.

Fare Afbryd strømmen til maskinen og fjern el-stikket, før vedligeholdelse påbegyndes. Skarpe høvleknive sikrer et rent høvlebillede og belaster ikke motoren så meget. Høvleknive, der er blevet sløve, skal derfor vendes eller skiftes. Løsne hertil før knivskiftet skruerne 13 (Fig. 3) ved afdækningen i siden og sving afdækningen 14 væk. Drej sekskantskruerne 10 (Fig. 2) ca. 1 - 2 omdrejninger ind i spændekæberne 12 med den enkelte gaffelnøgle SW 8. Træk spændekæberne med kniv og knivholder 9 sidevendt ud af høvleakslen. Rengør alle delene og knivkammeret i høvleakslen. Vend altid begge knive eller monter nye knive. Sørg for, at knivene først anbringes på stifterne i spændekæben og først herefter knivholderne. Før herefter knivene samt holdersystem sidevendt ind i høvleakslen og vær opmærksom på, at knivholder og kniv ikke rager sidevendt ud over akslen. Spænd først spændeskruerne let fra midten og udad med den medleverede, enkelte gaffelnøgle SW 8 og så fast (8,4 Nm). Sving afdækningen tilbage igen og spænd skruerne. Høvleakslen er forindstillet på fabrikken. En justering af de indsatte knive er derfor ikke nødvendig og må ikke gennemføres, da knivenees tilladte udhæng ud over akslens grundelement ellers kan overskrides. 5 Drift

5.1 Igangsætning af maskinen

Driftsvejledningen skal gennemlæses af alle personer, der betjener maskinen, specielt skal der lægges vægt på afsnittet "Sikkerhedshenvisninger".

5.2 Til- og frakobling

Sørg før tændingen for, at maskinens høvleaksel ikke ligger på underlaget eller emnet. Løft hertil tømrerhøvlen i håndgrebene 1 og 4 (Fig. 4) med begge hænder.

• Tilkobling: Oplås først kontaktspærren ved at trykke spærrearmen 15 (Fig. 4) fremad. Betjen herefter betjeningsarmen 2. Da der er tale om en kontakt uden fastlåsning, kører maskinen kun, så længe der trykkes på denne kontakt. Den indbyggede elektronik sørger under tændingen for en rykfri acceleration og regulerer under belastning omdrejningstallet på den fast indstillede værdi. Desuden regulerer dette elektroniske system motoren ved overbelastning tilbage, dvs. høvleakslen bliver stående. Maskinen skal så aflastes, indtil høvleakslen har nået det fulde omdrejningstal. Herefter høvles videre med forringet fremføringshastighed.

• Frakobling: Slip kontakten 2 for at frakoble. Kontaktspærren aktiveres dermed automatisk igen og sikrer maskinen mod tilfældig tænding. Med slukningen bliver den automatiske bremse automatisk virksom. Dermed forkortes maskinens udløbstid til ca. 1 – 3 sekunder.

5.3 Indstilling af spåndybde

Spåntagningen kan indstilles mellem 0 og 3 mm. Dette gennemføres med håndgrebet 5 (Fig. 4) til spåndybdeindstillingen, hvor den indstillede høvledybde kan aflæses på skalaen 6. Under normal drift bør spåntagningen forblive begrænset til ca. 2 mm. Den maksimale spåntagning bør kun udnyttes i ekstreme tilfælde for at undgå en overbelastning af motoren.

5.4 Arbejdshenvisninger

Tømrerhøvlen ligger godt i hånden på grund af sin afbalancerede vægtfordeling. Den kan føres med håndgrebene 1 og 4 (Fig. 4). Til høvlearbejdet anbringes maskinens forreste kontaktflade på emnet på en sådan måde, at høvleakslen ikke griber ind. Efter tændingen føres tømrerhøvlen med jævnt tryk hen over træet, så snart høvleakslen har nået sit fulde omdrejningstal. En jævn fremføring giver et rent høvlebillede og skåner maskinen.-78- Overbelastes tømrerhøvlen, reduceres høvleakslens omdrejningstal. Vent til høvleakslen har nået sit fulde omdrejningstal igen. Herefter kan der arbejdes videre med reduceret fremføring. Ved arbejde med fuld høvlebredde svinges armen ned med føringsrullen 7 og spændes fast med fingerknappen 8. Derved har høvlen en sidevendt føring. Efter høvlearbejdet slukkes maskinen straks ved at slippe kontakten; den må ikke sættes fra med kørende høvleaksel. Stilles påntagningen tilbage på 0, kan høvlen også stilles fra på en lige flade, selv om knivene har en ufordelagtig position, uden at underlaget beskadiges.

Tømrerhøvlen er formgivet på en sådan måde, at et korrekt spånudkast er sikret, når der høvles med korrekt fremføringshastighed og fuldt udnyttet høvlebredde. Spånene kastes ud i siden, så brugeren har et godt og uhindret syn på emnet. 6 Vedligeholdelse og reparation Fare Afbryd strømmen til maskinen og fjern el-stikket, før vedligeholdelse påbegyndes. MAFELL-maskiner er blevet konstrueret med henblik på mindst mulig vedligeholdelse. Kuglelejrene har livsvarig smøring. Efter længere tids drift anbefales det, at der udføres service på maskinen af på autoriseret Mafell-kundeservice værksted. Brug kun vores specielle fedtstof til alle smøresteder, ordre- nr. 049040 (1 kg - dåse).

Maskinens høvleaksel, spændekæber, knivholder og knive bør fjernes for harpiks med regelmæssige mellemrum, da et rent værktøj forbedrer snitkvaliteten. Harpiksfjernelsen gennemføres ved at lægge spændekæber, knivholder og vendeknive i petroleum eller almindeligt harpiksfjerner i et døgn.

Aluminiumsværktøj må kun fjernes for harpiks med opløsningsmiddel, der ikke angriber aluminium.

Rengør maskinen omhyggeligt, hvis maskinen bruges i længere tid. Sprøjt blanke metaldele ind med et rustbeskyttelsesmiddel.-79- 7 Afhjælpning af driftsforstyrrelser

Fare Årsagen til forstyrrelser og afhjælpning af disse kræver altid øget opmærksomhed. Afbryd strømmen og fjern el-stikket, før du undersøger fejlen! I det følgende ses en oversigt over hyppige driftsforstyrrelser og hvorfor de opstår. Opstår der andre driftsforstyrrelser, bedes du kontakte din forhandler eller direkte MAFELL-kundeservice. Driftsforstyrrelse Årsag Afhjælpning Det er ikke muligt at tilkoble maskine Ingen netspænding Kontroller spændingsforsyningen Netsikring defekt Erstat sikringen Kulbørster slidt Bring maskinen hen til et MAFELL-kundeserviceværksted Maskinen slukker automatisk under tomkørslen eller bliver stående under høvlearbejdet Netsvigt Kontroller nettets forsikringer Overbelastning af maskinen Reducer fremføringshastigheden Omdrejningstal falder under høvlearbejde For stor spåntagning Reducer spånaftagning For stor fremføring Reducer fremføringshastigheden Uskarpe knive Knive vendes eller skiftes Ikke rent høvlebillede Uskarpe knive Knive vendes eller skiftes Ujævn fremføring Høvl med konstant tryk og reduceret fremføring Spånudkast tilstoppet For stor spåntagning Reducer spånaftagning For stor fremføring Reducer fremføringshastigheden Uskarpe knive Knive vendes eller skiftes Træ for fugtigt Rengør spånudkasteren Langvarig høvling uden udsugning Maskinen tilsluttes til ekstern udsugning, f.eks. støvseparator

Spændebakke Best.nr. 202295 - Knivholder (1 par) Best.nr. 091790 - Udsugningsadapter ZH-RS Best.nr. 207887 9 Eksploderet tegning og reservedelsliste De vigtigste informationer om reservedelene findes på vores hjemmeside: www.mafell.com-80-
