GEBRUIKSAANWIJZING ZH 320 Ec Mafell

Lees alle veiligheidsaanwijzingen en instructies. Nalatigheid bij het naleven van de veiligheidsinstructies en aanwijzingen kan elektrische schok, brand en/of ernstige letsels veroorzaken. Bewaar alle veiligheidsaanwijzingen en instructies voor later gebruik.

ADVERTENCIA

NL - EG conformiteitsverklaring

Wij bevestigen hiermede dat de machine ZH 320 Ec aan de vermeide EU-richlinen beantwoord. Bij constructie en bouw werden de vermelde nomen tegepast. Gemachtigde voor de

1 Verklaring van de symbolen 40
2 Gegevens met betrekking tot het product 40
2.1 Gegevens met betrekking tot de fabrikant 40
2.2 Karakterisering van de machine 40
2.3 Technische gegevens 41
2.4 Emissions 41
2.5 Leveromvang 41
2.6 Veiligheidsvoorzieningen 42
2.7 Reglementaire toepassing 42
2.8 Restrisico's 42
3 Veiligheidsinstructies 42
4 Voorbereiden / Instellen 44
4.1 Netaansluiting 44
4.2 Stofafzuing 44
4.3 Vervangen van de messen 44
5 Werking 44
5.1 Ingebruikname 44
5.2 In- en uitschakelen 44
5.3 Instelling van de versspanningsdiepe 45
5.4 Werkinstructies 45
5.5 Spanenuitgooi 45
6 Onderhoud en reparatie 45
6.1 Gereedschap 45
6.2 Opslag 45
7 Verhelsen van storingen 46
8 Extra toebehoren 46
9 Explosietekening en onderdelenlijst 46

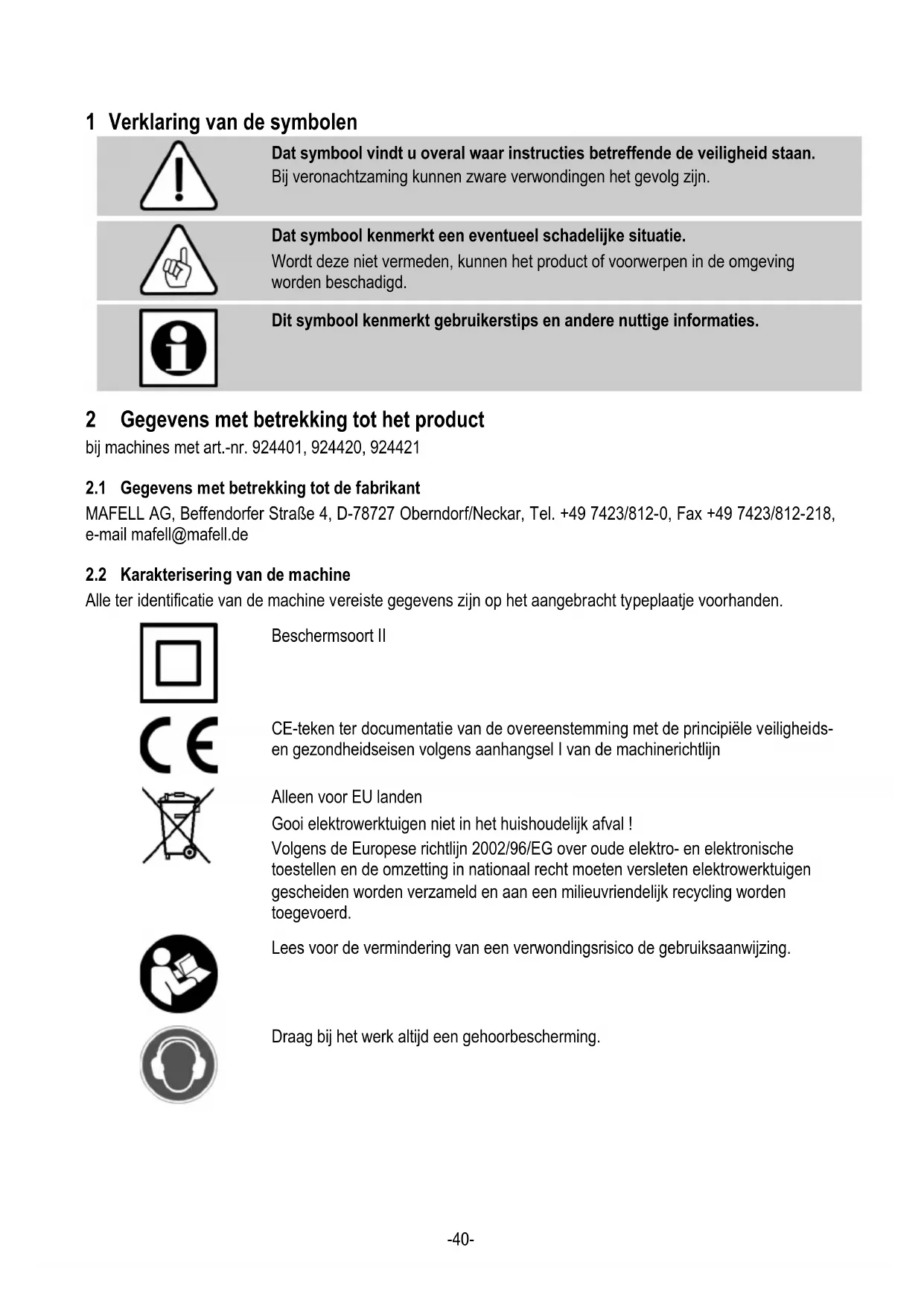

1 Verklaring van de symbolen

Dat symbolism vindt u overal waar instructies betreffende de verilgheid staan.

Bij veronachtzaming konnen zware verwondingen het gevolgijken.

Dat symbol kenmerkt een eventuele schadelijke situatie.

Wordt deze nicht vermeden, können het product of voorwerpen in de omgeving worden beschadigd.

Dit symbolism kenmerkt gebruikerstips en andere nuttige informaties.

2 Gegevens met betrekking tot het product

bij machines met art.-nr. 924401, 924420, 924421

2.1 Gegevens met betrekking tot de fabrikant

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf/Neckar, Tel. [phone], Fax [phone], e-mail [e-mail]

2.2 Karakterisering van de machine

Alle ter identificatie van de machine vereiste gegevens zijn op het aangebracht typeplaatje voorhanden.

Beschemsoort II

CE-teken ter documentatie van de overeenstemming met de principiele veiligheidsen gezondheidseisen volgens aanhangsel I van de machinerichtlijk

Alleen voor EU landen

Gooi elektrowerktuigen nicht in het huishoudelijk afval!

Volgens de Europese rechtlijk 2002/96/EG over oude elektronische toestellen en de omzetting in nationaalrecht要去en versleten elektrowerktuigen geschieren worden verzameld en aan een milieuvriendelijk recycling worden toegevoerd.

Lees voor de vermindering van een verwondingsrisico de gebruiksaanwijzing.

Draag bij het werk.altijd een gehoorbescheming.

Bedrijfsspanning		230 V AC
Netfrequentie		50 Hz
Opnamevermogen continu bedrijf		2700 W
Toerental van de schaafas	onbelast	8500 min-1
	bij normaallast	8500 min-1
Schaafbreedte		320 mm
Spaanafname		0 - 3 mm
Snijnselheid bij normaallast		32,9 m/s
Gewicht zonder netkabel		14 kg
Diameter afzuigaansluiting	Inwendig /uitwendig	75/80 mm

2.4 Emissions

De geluidsemissiemeting gebeurde conform EN 62841-1 en EN 62841-2-14 en is handig om het elektronische gereedschap te vergelijk den een ander gereedschap en om de belasting voorlopig in te schatten.

Gevaar

In functie van hoe het elektronisch gereedschap gebruikt worden, in het bijzonder het bewerkte werkstuk, können de geluidsemissiewaardenijdens het werkelijk gebruik van het elektronisch gereedschap afwijken van de vermelde waarden.

Draag waarom algijd gehoorbeschemming, ook als het elektronisch gereedschap onbelast draait!

2.4.1 Gegevens met betrekking tot de geluidsemissie

De volgens EN 62841-1 en EN 62841-2-14 berekende geluidsemissiewaarden bedragen:

De geluidsmeting werd met de standard meegeleverde schafas uitgevoerd.

2.4.2 Gegevens m.b.t. de trilling

De typische hand-arm-trilling bedraagt 2,7m / s^2

2.5 Leveromvang

Timmersschaaf ZH 320 Ec compleet met:

1 set keermessen
1 bediengereedschap
1 gebruiksaanwijzing
1 folder "Veiligheidsinstructies"

2.6 Veiligheidsvoorzieningen

Gevaar

Deze voorzieningen zijn voor het veilig bedrijf van de machine niedzakelijk en mogen Niet worden verwijderd of on geldig worden gemaakt.

Controleer de
veiligheidsvoorzieningen voor het bedrijf op een goede werkig en eventuele beschadigingen. Gebruik de machine Niet als
veiligheidsvoorzieningen ontbreken of Niet goed werken.

De machine is van de volgende

veiligeidsvoorzieningen voorzien:

• Grote grondplaat
• Handgrepen
• Schakelvoorziening
• Afzuigstuk

2.7 Reglementaire toepassing

De tammersschaaf isuitsluitend voor het bewerken van massief hout onder toepassing van HL-keermessen bedoeld.

De afmetingen en de kwaliteit van de toegepaste spanklauwen, mesdragers alsook de keermessen要去 met de vermelde onderdelen op de lijst vanreservedelen overeenstemmen.De bestelnummers staan vermeld op de lijst vanreservedelen.

Een ander gebruik dan boven beschreiben, is nicht toegestaan. Voor een schade die uit een zulk ander gebruik voortvloeit, is de fabrikant Niet aansprakelijk.

Om de machine reglementair te gebruiken, volg de door Mafell voorgeschreveen bedrijfs-, onderhouds- en reparatievoorwaarden op.

2.8 Restrisico's

Gevaar

Ondanks een reglementair gebruik en de naleving van de veiligheidsinstructies blijven op basis van het gebruiksdoeleinde bepaalde restrisico's bestaan die gevolgen hunnen hebben voor de gezondheid.

• Aanraken van de lopende schaafas onder de bodemplaat.
• Aanraken van de scherpe schaafmessen bij staande schafas.
• Aanraken van de scherpe schaaflemmets bij verrangen van de messen.
• Aanraken van de draaiende schaafas door de spanenuitgooi.
  -Uitslingeren van nicht correct ingezette schaafmessen.
• Breuk en uitslingeren van delen van het schaafmes.
• Wegslingeren van de machine of van het werkstuk bij het inzetschaven.
• Aanraken van spanningsvoerende onderdelen bij geopende kast en Niet getrokken netsteker.
• Verminding van het gehoor bij longer durende werkzaamheden zonder gehoorbeveiliging.
• Emissie van de gezondheid bedreigende houtstoffen bij longer durend bedrijf zonder afzuiging.

3 Veiligheidsinstructies

Gevaar

Houdt alstublieft steeds rekening met de volgende veriligeidsbepalingen en met de in het desbetreffende gebruikersland geldige veriligeidsinstructies! Lees ook de veriligeidsinstructures in het meegestuurde document 070500 "Veiligheidsinstructures" (conform norm 62841-1).

Algemene instructies:

• Kinderen enjongerenmogendeze machine nicht bedieren.Daarvanuitgeslotenzijnjongerenondertoezicht van een deskundige in het kader van hun opleiding.
• Werk nooit zonder de voor de desbeteffende handeling voorgeschreveneiligeidsvoorzieningen en verander aan de machine niets dat deeiligheid zou können belemmeren.
• Bij het gebruik van de machine buiten worden de toepassing van een veiligheidsschakelaar geadviseerd.
• Beschadigde kabels of stekers要去en onmiddelijk worden verwangen. De verwangng mag enkel uitgevoerd worden door Mafell of een geauthoriseerde MAFELL-werkplaats om veiligheidsrisico's te vermijden.
• Controleert u vór ieder werk, of de veiligheids- en werkvoorzieningen veilig zichn bevestigd en nicht beschadigd zichn. Beschadigde veiligheidsvoorzieningen en onderdelen要去en deskundig gerepareerd of verrangen worden.
• Houdt u rekening met invloeden uit de omgeving. Zet de machine Niet aan regen bloot en voorkom werkzaamheden in vochtige of natte omgeving alsook in de buurt van brandbare vloeistoffen en gassen.
• Draagt u de machine Niet aan de kabel en trekt u de steker Niet aan de kabel UIT het stopcontact.
• Let u erop, dat de kabel gegen olie enitte is beveiligd en nicht over scherpe kanten worden getrokken.
• Voorkom scherpe knikken in de kabel. Wikkel vooral bij het transport en het opslaan van de machine de kabel Niet om de machineBeen.
• Werkzaamheden aan de elektrische delen van de machine mogen enkel door een vakman worden uitgevoerd.
• Bewaart u de machine op droge, afgesloten plekken buiten de reikwijdte van kinderen op.

Instructies met betrekking tot het gebruik van personlijkke veiligheidsuitrustingen:

• Draag bij het werk.altijd een gehoorbescherming.

• Draag bij alle werkzaamheden algid een veiligheidsbril.

• Draag bij het werk.altijd een stofmasker.

Aanwijzingen met betrekking tot het bedrijf:

• Verwijder het elektrische gereedschap pas als de messenas tot stilstand is gekomen. Een blootligende roterende messenas kan in het oppervlak vast komen te zitten waardoor u de controle verliest en ernstige letsels kan oplopen.
• Aangezien het risico bestaat dat de messenas zich eigena aansluitkabel raakt, is het aangewezen om het elektrische gereedschap aan de geisoleerde handgrepen vast te houden. Bij contact met een spanningvoerende leiding staan ook de metalen onderdelen van het elektrisch gereedschap onder spanning en worden een elektrische schok veroorzaakt.
• Bevestig en beveilg het werkstuk met klemmen o.d. op een stabiele ondergrond. Als u het werkstuk enkel met de hand of gegen uw lichaam vasthoudt, blijft het instabel waardoor u de controle kan verliezen.
• Zorgt u voor een vrij en antislip-zekere standplaats met voldoende verlichting.
  Trek voor het verrangen van gereedschap, bij instelwerkzaamheden en voor het verhelpen van storingen (hiertoe behoort ook het verwijdenen van vastgeklemde spanen) de netsteker uit het stopcontact.
• Bewerkt u geen werkstukken die voor het prestatievermogen van de machine te Klein of te grootল.
• De schakelaar mag nicht worden vastgeklemd.
• Begin met het schaven van het werkstuk eerst, wanner de schaafashaar vol toerental heeft bereikt.
• Controller het werkstuk op vreemde voorwerpen. Niet over metalen delen, bv nagels, schaven.
• Voer bij het schaven de aansluitkabel algijd zijdelings van de machine weg (afb. 1).
• Een gelijkmatige aanvoer bij het schaven verhoegt de levensduur van messen en machine en reduceert het ongevalsrisico. Schaaf Nietchterwaarts of in de invalidmethode!

• De schaafmessen要去en bijtijds gekeerd of verrangen worden,,ondat stompe messen nicht alleen het terugslaggevaar verhogen,maar ook de motor onnodig belasten.

• Grijp nooit bij draaiende machine aan de schaafas of in de spanenuitgooi.

• De bij het schaven ontstaande houtstof belemmert het vereiste zich en is gedeeltek schadelijk voor de gezondheid. De machine要去 vandaar bij een langer gebruik, indien Niet buiten of in een voldoende verluchtte ruimte worden gewerkt, aan een spanenafzuiig, by transportabele stofzuiger, worden aangesloten. De luchtsnelheid要去 ten minste 20m / s bedragen.

Opmerkingen met betrekking tot onderhoud en reparatie:

• De regelmatige reiniging van de machine, vooral van de verstelvoorzieningen en de geleidingen, vormt een belangrijke veiligheidsfactor.
• Er mogen enkel originele MAFELL-reseverdelen en toebehoren worden toegepast. Anders bestaat er geen garantieclaim en geen aansprakelijkheid door de fabrikant.
• Voor het reinigen van een verstopt uitblaasstuk een geschikt gereedschap, bijv. een stuk hout, gebruiken. Grijp Niet in het uitblaasstuk.

De timmersschaaf is veriligeidsgeisoleerd volgens klasse I en mag vandaar uitsluitend aan stopcontacten met veriligeidsgeleider worden aangesloten.

Let voor de ingebruikname erop dat de netspanning met de op het vermogensplaatje van de machine vermelde bedrijfsspanning overeenstemt.

4.2 Stofafzuiing

Bij alle werkzaamheden, waar bij een aanzienlijke hoeveelheid stof ontstaat, sluit de machine aan een geschikte externe afzuigvoorzieening aan. De luchtsnelheid moet ten minste 20m / s bedragen.

De inwendige doorsnede van het afzuiigstuk bedraagt 75 mm.

4.3 Vervangen van de messen

Gevaar

Neem bij alle

onderhoudswerkzaamheden de

netstekker uithetstopcontact.

Scherpe schaafmessen garanderen een zuiver schaafbeeld en belasten de motor minder. Stomp geworden schaafmessen要去en vandaar gekeerd of verwangen worden.

Maak hiervoor voor de messenwissel de schroeven 13 (afb. 3) bij de zijdelingse afdekking los en zwenk de afdekking 14 weg. Draai de zeskantbouten 10 (afb. 2) met steeksleutel SW 8 ongeveer 1 - 2 slagen in de spanwangen 12. Trek de spank Lauwen met mes en messendrager 9 zijdelingsuit de schafas.

Reinig alle onderdelen en meskamer in de schafas.

Steeds beside messen keren resp. neue messen monteren. Let erop, dat eerst de messen op de pennen in de spanklauwen worden gezet en dan de messendragers. Voer verwolgens de messen met inbegrip van het dragersysteme zijdelings in de schaafas in en let erop, dat messendrager en messen Niet zijdelings over het aslichaam uitsteken. Trek de spanbouteen van het midden maar buiten met de meegeleverde sleutel SW 8 eerst Licht, dan vast aan (8,4Nm) . Zwenk de afdekking wee terug en draai de bouten aan. De schaafas is door de fabriek vooraf ingesteld. Een justeren van de ingezette messen is vandaar Nietoodzakelijk en mag nicht worden uitgevoerd, waar anders de toegestane uitsteekmaat van de messen over het aslichaam zou kunnen worden overschreden.

5 Werking

5.1 Ingebruikname

Deze gebruiksaaanwijzing moet iedere persoon die met de bediening van de machine is belast, ter kennisname worden doorgegeven, waar bij vooral attent dient te worden gemaakt op het hoofdstuk "Veiligheidsinstructies".

5.2 In- en uitschakelen

Let er vór het inschaken op, dat de machine niet met de schaafas op de onderlegger of op het werkstuk ligt. Til hiervoor de tammerschaaf met beiden handen aan de handgrepen 1 en 4 (afb. 4) op.

• Inschakelen: Ontgrendel eerst inschakelblokkering door indrukken van de blokkeergrendel 15 (afb. 4) waar voren toe. Bedien verrolgens schakelhendel 2. Omdat het hier om een schakelaar zonder blokkering gaat, draait de machine enkel zo lang als deze schakelaar worden ingedrukt.

De ingebouwde elektronica zorgt bij het inschakelen voor een schokvrije versnelling en regelt bij belasting het toerental op de vast ingestelde waarde bij.

Bovendien regelt deze elektronica de motor bij overbelasting terug, d.w.z. de schaafas blijft staan. De machine moet dan worden ontlast, tot de schaafas het vol toerental heeft bereikt. Daarna met gereduceerde aanvoersnelheid verder schaven.

• Uitschakelen: voor het uitschakelen LaTeX u de schakelhendel 2 los. De inschakelblokkering worden automatisch waar actief en beveiligt de machine gegen een onopzettelijk inschakelen.

Met het uitschakelen worden geleiktijdig de automatischer rem actief. Hiermee verzort zich de uitlooptijd van de machine op ca. 1 - 3 seconden.

5.3 Instelling van de versspanningsdiepte

De spananafname kan:tussen 0 en 3 mm worden ingesteld.Dit geschiedt met handgreep 5 (afb.4) voor de versspanningsdiepte, waar bij de ingestelde schaafdiepte op schaal 6 kan worden afgelezen.

Bij normal bedrijf dient de spaanafname op ca. 2 mm beperkt te blijven. De maximale spaanafname dient alleen in extreme geallen te worden benut, om een overbelasting van de motor te voorkomen.

5.4 Werkinstructures

De timmersschaaf ligt op grond van zich uitgebalanceerde gewichtsverdeling goed in de hand. Hij LAST ZICH MET DE HANDGREPN 1 EN 4 (afb. 4) VOEREN.

Om te kuren schaven, worden de machine met de voorste oplegvlakte zo op het werkstuk gelegd, dat de schaafas Niet tot inzet komt. Na het inschakelen worden de tammerssschaaf, zodra de schaafas haar vol toerental heeft bereikt, met gelijkmatige druk over het hout gevoerd. Een gelijkmatige aanvoer leidt tot een zuiver schaafbeeld en bespaart de machine.

Bij overbelasting van de timmersschaaf daalt het toerental van de schaafas. Er moet worden gewacht tot de schaafas het volledige toerental waar hebft bereikt. Daarna kan er mer een gereduceerde aanvoer worden gewerkt.

Bij werkzaamheden met volle schaafbreedte worden de hendel met de geleidingsrol 7aar beneden gezwenkt en met de kartelknop 8 vastgespannen. Daardoor heeft de schaaf een zijdelingse geleiding.

Na het schaven de machine door loslaten van de schakelaar meteen uitschakelen en Niet met draaiende schaafas neerzetten. Bij het terugzetten van de spananafname op 0 kan de schaaf ook bij ongunstige positie van de messen op een gladde vlakte worden neergezet, zonder de onderlegger te beschadigen.

5.5 Spanenuitgooi

De timmersschaaf is zo gezormd, dat bij het schaven met correcte aanvoersnelheid en vol toegepaste schaafbreedte een foulvrije spanenuitgooi gewaarborgd is. Daar bij worden de spanen maar opzij uitgegood, zo dat een belemmering van het zich op het werkstuk worden vermeden.

6 Onderhoud en reparatie

Gevaar

Neem bij alle

onderhoudswerkzaamheden de

netstekker uithetstopcontact.

MAFELL-machines werden onderhoudsvriendelijk geconstrueree.

De toegepaste kogellagers werden op levenstijd gesmeerd. Na een langere bedrijftstijd adviseren wij, de machine aan een geauthoriseerde klantenservice van MAFELL ter inspectie te gehen.

Voor alle smeerplaatsen slechts once speciale vet, bestel-nr. 049040 (1 kg - blink), gebruiken.

6.1 Gereedschap

De op de machine benutte schaafas, spank Lauwen, messendragers en messen moeten regelmatig worden ontharst, odomat schoon gereedschap de snijkwaliteit verbeturt. Het ontharsen gebeurt door een 24 uren durend inleggen van de spank Lauwen, messendragers en keermessen in petroleum of in een in de handel gebruikelijk ontharsmiddel.

Aluminiumgereedschap mag alleen met oplosmiddelen, die het aluminium Niet aantasten, worden ontharst.

6.2 Opslag

Reinig de machine zorgvuldig als u ze langearend nicht gebrukt. Spuit blanke metaaldelen in met roestwerend middel.

7 Verhelpen van storingen

Gevaar

De opsporing van de oorzaken van voorhanden storingen en het verhelpen hiervan vereist steeds vermeerde oplettendheid en voorzichtigheid. Van tevoren netsteker trekken!

Onderstaand worden sommig vaak optredende storingen en hun oorzaken opgelijst. Bij verdere storingen richt u zich alstublieft aan uw handelaar of direct aan de MAFELL-klantenservice.

Storing	Oorzaak	Remedie
Machine maar zich nicht inschakelen	Geen netspanning voorhanden	Spanningsvoeding controleren
	Netzekering defect	Zekering verrangen
	Koolborstels versleten	Machine waar de MAFELL-klantenservice brengen
Machine schakelt gedurende de leegloop zichstandig UIT of blij gedurende het schaven staan	Stroomuitval	Netzijdige voorzekeringen controleren
	Overbelasting van de machine	Aanvoersnelheid verlagen
Toerental daalt gedurende het schaven	Te große spanafname	Spanafname reduceren
	Te große aanvoer	Aanvoersnelheid verlagen
	Stompe messen	Messen keren of verrangen
Onzuiver schaafbeeld	Stompe messen	Messen keren of verrangen
	Ongeeljkmatige aanvoer	Met constante druk en gereduceerde aanvoer schaven
Spanenuitgooi verstopt	Te große spanafname	Spanafname reduceren
	Te große aanvoer	Aanvoersnelheid verlagen
	Stompe messen	Messen keren of verrangen
	Hout te vochtig	Spaanderafvoer reinigen
	Lang durend schaven+zonder afzuiging	Machine aan een externe afzuiging, bv stofvanger, aansluiten

8 Extra toebehoren

Keermes (1 paar)

Best.-nr. 091791

Keermes (3 paar)

Best.-nr. 091889

• Klem

Best.-nr. 202295

• Messenhouser (1 paar)

Best.-nr.091790

• Afzuigadapter ZH-RS

Best.-nr. 207887

9 Explosietekening en onderdelenlijst

De overeenkomstige informatie van de reserveonderdelen vindt u op unsere homepage: www.mafell.com
