MANUALE UTENTE ZH 320 Ec Mafell

Leggere tte avventen di sicurezza e le istruzioni. La mancanza del rispetto delle avventen de sicurezza e delle istruzioni possono causare scossa elettrica, incendio e/ogravi lesioni. Conservare tutte le avventen de sicurezza e le istruzioni per il futuro.

WAARSCHUWING

I-Dichiarazlone di conformità CE

Con la presente certifiamo che la macchina 2H 320 Ec e conforme alle seguente diretive CE applicabili. Nella progattazione e la costruzione sono state applicate le seguente nomie.

Responsabile per la composizione della documentazione tecnica: Mafell AG

1 Legenda 31
2 Informazioni sul prodotto 31
2.1 Informazioni sul produttore 31
2.2 Identificazione della macchina 31
2.3 Dati tecnici 32
2.4 Emissioni 32
2.5 Contenuto della fornitura 32
2.6 Dispositivi di sicurezza 33
2.7 Impiego conforme all'uso previsto 33
2.8 Rischi residui 33
3 Avvertenze di sicurezza 33
4 Allestamento / Regolazione 35
4.1 Collegamento a rete 35
4.2 Aspirazione polvere 35
4.3 Cambio coltelli 35
5 Funzionamento 35
5.1 Messa in funzione 35
5.2 Accensione e spegnimento 35
5.3 Regolazione profondità trucioli 36
5.4 Indicazioni operative 36
5.5 Espulsione trucioli 36
6 Manutenzione e riparazione 36
6.1 Utensile 36
6.2 Immagazzinaggio 36
7 Eliminazione dei disturbi 37
8 Accessori speciali 38
9 Disegno esploso e distincta dei ricambi 38

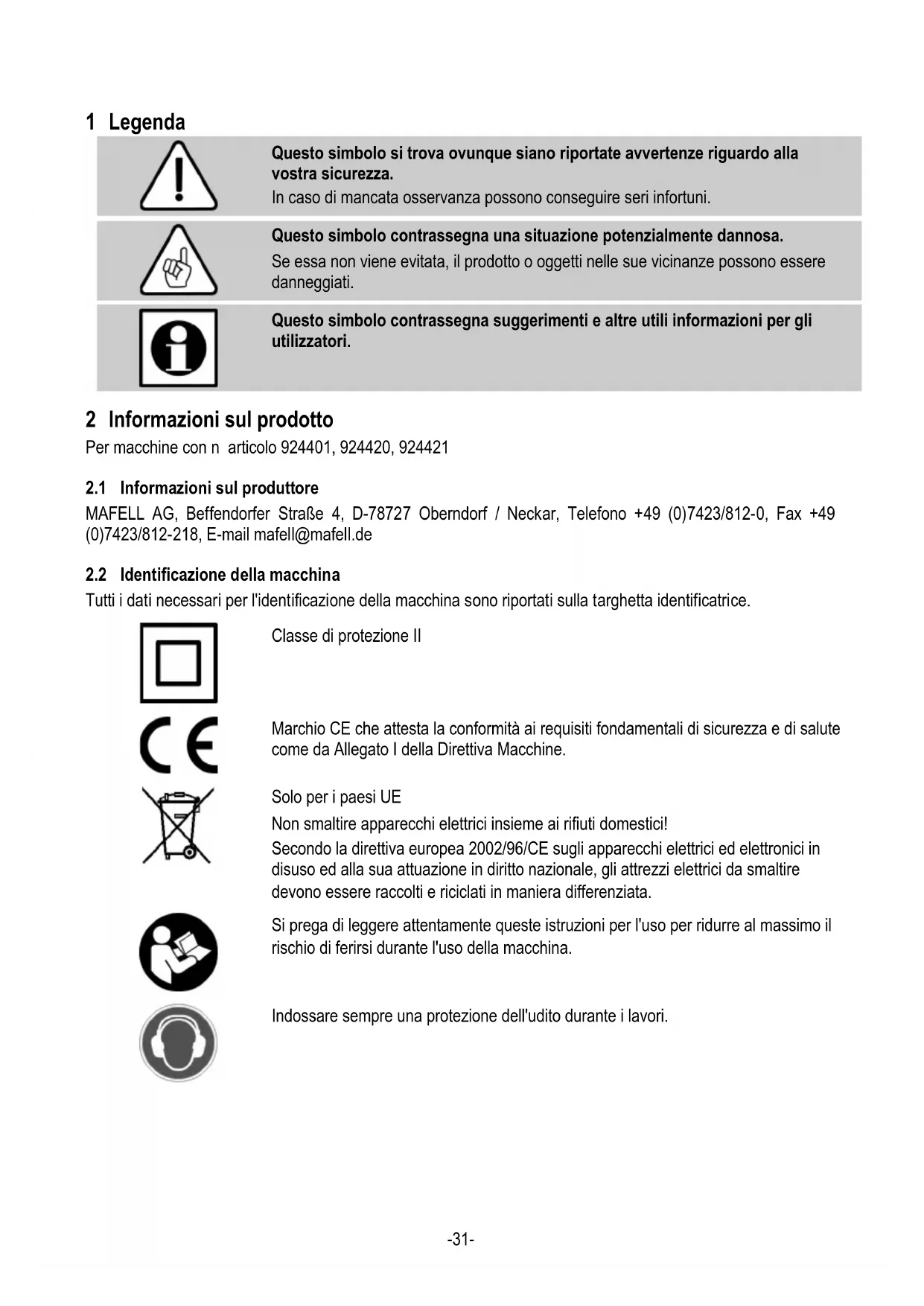

1 Legenda

Questo significato si trova ovunque siano riportate avvertenze riguardo alla vostra sicurezza.

In caso di mancata osservanza possono conseguire seri infortuni.

Questo simbolo contrassegna una situazione potenzialmente dannosa.

Seessa non viene evitata, il prodotto o oggetti nelle sue vicinanze possono essere danneggiati.

Questo significato contrassegna suggerimenti e altre utili informazioni per gli utilizzatori.

2 Informazioni sul prodotto

Permacchine con n articolo 924401,924420,924421

2.1 Informazioni sul produttore

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefono +49 (0)7423/812-0, Fax [phone], E-mail [e-mail]

2.2 Identificazione della macchina

Tutti i dati necessari per l'identificazione della macchina sono riportati sulla targhetta identificatrice.

Classe di protezione II

Marchio CE che attesta la conformità ai requisiti fondamentali di sicurezza e di salute come da Allegato I della Direttiva Macchine.

Solo per i paesi UE

Non smaltire appearecchi elettrici insieme ai rifiuti domestici!

Secondo la direttiva europea 2002/96/CE sugli appearecchi elettrici ed elettronici in disuso ed alla sua attuazione in diritto nazionale, gli attrezzi elettrici da smaltire devono essere raccolti e riciclati in maniera differenziata.

Si prega di leggere attendamente queste istruzioni per l'uso per ridurre al massimo il rischio di ferirsi durante l'uso della macchina.

Indossare sempre una protezione dell'udito durante i lavori.

2.3 Dati tecnici

Tensione operativa		230 V AC
Frequenza di rete		50 Hz
Potenza assorbita nel funzionamentocontinuo		2700 W
Numero di giri dell'albero piaffa	a vuoto	8500 min-1
	con carico	8500 min-1
	normale
Larghezza piaffa		320 mm
Asportazione trucoli		0 - 3 mm
Velocità di taglio con carico normale		32,9 m/s
Peso alla cavo di rete		14 kg
Diametro bocchetto di aspirazione	Interno / esterno	75/80 mm

2.4 Emissioni

Le emissioni di rumore indicate sono state misurate secondo la norma EN 62841-1 ed EN 62841-2-14 e possono essere utilizzate per confrontare l'electronensile con un'alto e per fare una valutazione preliminare del carico.

Pericolo

Le emissioni di rumore durante il reale utilizzo dell'elettroutensile possono differire dai valori indicati, a seconda del modo in cui l'elettroutensile viene utilizzato, in particolare del tipo di pezzo da lavorare.

Percio, indossare sempre una protezione dell'udito,anche quando I'eletttroutensile funziona allaenza carico!

2.4.1 Informazioni sull'emissione di rumori

I valori di rumorosità determinati secondo EN 62841-1 ed EN 62841-2-14 sono:

Livello di pressione acustica	LPA= 102 dB (A)
Incertezza K	PA= 3,0 dB (A)
Livello di potenza sonora L	PA= 110 dB (A)
Incertezza	KPA= 3,0 dB (A)

La misurazione del rumore viene eseguita con l'albero pialla fornito insieme di serie.

2.4.2 Informazioni sulle vibrazioni

L'oscillazione tipica mano-braccio è 2,7m / s^2

2.5 Contenuto della fornitura

Piallatrice ZH 320 Ec completa di:

1 série di coltelli reversibili
1 utensile d'uso
1istruzioni per l'uso
1 libretto "Avvertenze di sicurezza"

2.6 Dispositivi di sicurezza

Pericolo

I dispositiivi descritti sono indispensablei per il funzionamento sicuro della macchina e non devono essere rimossi o manomessi.

Prima del funzionamento, verificare la funzione dei dispositivi di sicurezza e la presenza di eventuali danneggiamenti. Non utilizzato la macchina con dispositivi di sicurezza mancanti o inefficaci.

La macchina è dotata dei seguenti dispositivi di sicurezza:

• Piano di appoggio grande
• Manici
  Dispositivo di lavoro
• Bocchettone di aspirazione

2.7 Impiego conforme all'uso previsto

La pialatrice è prevista esclusivamente per la lavorazione di legno massiccio con l'utilizzo di coltelli reversiblebli HL.

Le dimensioni e la qualita delle ganasse, porta-coltelli nonché dei coltelli reversibili deve corrispondere ai pezzi riportati nella distinta dei ricambi. I numero d'ordinazione sono riportati nella distinta dei ricambi.

Ogni altri tipo di uso di quello descritto sopra viene considerato non consentito. Il produttore non risponde per danni derivanti da un uso di tale tipo.

Per usare la macchina conforme alla sua destinazione d'uso è necessario osservare le condizioni di esercizio, di manutenzione e di riparazione prescritte da Mafell.

2.8 Rischi residui

Pericolo

Nonostante l'uso conforme alla destinazione e l'osservanza delle disposizioni di sicurezza restano dei rischi residui causati dall'uso previsto, i quali potrebbero comportare di conseguenza danni alla salute.

• Toccare l'albero pialla in funzione sotto il piano d'appoggio.
• Toccare il coltello piaffa tagliente a albero piaffa fermo.
• Toccare i taglienti dei coltelli pialla al cambio coltello.
• Toccare l'albero pialla in funzione attraverso l'espulsione trucioli.
• Estrazione forzata di coltelli pialla non applicati correttamente.
• Rottura e estrazione forzata di pezzi dei coltelli pialla.
• Estrazione forzata della macchina o del pezzo durante la piałatura d'imbocco.
• Contatto con pezzi sotto tensione con alloggiamento aperto e spina elettrica non estratta.
• Danneggiamo dell'udito in caso di lavori prolongati alla cuffie protettive.
• Emissione di polveri di legno nocive alla salute in caso di lavoro prolongato sulla impianto di aspirazione.

3 Avverenze di sicurezza

Pericolo

Osservate sempre le seguenti avventenze di sicurezza e le disposizioni di sicurezza vigenti nel paese di utilizzazione!

Leggere ancche tute le avventenze di sicurezza riportate nel libretto allegato 070500 «Avventenze di sicurezza» (secondo norma 62841-1).

Avvertenze di carattere generale:

• É assolutamente vietato che esta macchina venga usata da bambini o da ragazzi. Fanno eccezione giovani sotto la sorveglianza di personale esperto ai fini di istruzione.
• Non lavorate mai sono i dispositivi di protezione prescritti per il lavoro in questione e non modificate nessun componente della macchina che ne possa comprometterne la sicurezza.

• Se si usa la macchina all'aperto si raccomanda l'uso di un interrottore magnetotermico di sicurezza per correnti di guasto.

• Cavi o spine difettosi devono essere sostituiti immediatamente. La sostituzione deve essere eseguita solo da Mafell o da un'officina di assistenza clienti MAFELL autorizzata, per cui evitare pericoli in materia di sicurezza.

• Controllate prima di ciascun lavoro, che i dispositivi di protezione e di lavoro siano fissati in modo sicuro e non risultino danneggiati. Dispositivi di protezione e parti danneggiati vanno riparati o sostituita a regola d'arte.
• Tenete in considerazione gli influssi dell'ambiente circostante. Non esporre la macchina sulla pioggia ed evitare di lavorare in ambiente umido o bagnato e nelle vicinanze di liquidi e gas combustibili.
• Non portare la macchina dal cavo e non staccare la spina alla presa tirandola dal cavo.
• Fare attenzione che il cavo sia protetto daolio e calore e che non venga danneggiato tirandolo sopra spigoli vivi.
• Evitare di schiacciare o jegare fortemente il cavo. Non avolgere il cavo intorno alla macchina, soprattutto durante il trasporto e l'immagazzinaggio della macchina.
• I lavori su componenti elettrici vanno eseguiti esclusivamente da un elettricista autorizzato.
• Conservare la macchina in luoghi asciutti e chiusi e fuori la portata dei bambini.

Avvertenze per l'impiego di dispositivi di protezione individuali:

• Indossare sempre una protezione dell'udito durante i lavori.
• Indossare per tutti i lavori indossare occhiali di protezione.
• Indossare sempre una mascherina antipolvere durante i lavori.

Avvertenze relative al servizio:

• Attendere che l'albero portalama si fermi prima di appoggiare l'utensile elettrico. L'albero portalama rotante esposto cui incastrasi nella superficie e causare la perdita di controllo e causare gravi lesioni.
• Tenere l'utensile elettrico delle impugnature isolate, poiché l'albero portalama potrebbe colpire il proprio cavo di alimentazione. Il contatto con un cavo conduttore di corrente mette

sotto tensione ancche le parti metalliche dell'utensile elettrico e causa una scossa elettrica.

• Fissare e bloccare il pezzo da lavorare su una base stabile utilizzando morse o altri mezzi. Se siiene un pezzo da lavorare solo con la mano o contro il corpo,esso rimarrà instabile, il che può portare alla perdita di controllo.
• Assicuratevi di sistemarvi in una posizione libera ed antisdrucciolevole dotata di una sufficiente illuminazione.
• Prima diambiare l'utensile, di effettuare interventi di regolazione e prima di eliminare guasti (compresa ancche la rimozione di trucoli incastrati) è assolutamente necessario staccare la spina.
• Non lavorate peszzi troppo piccoli o troppo grande per la capacité di potenza della macchina.
• L'interruttore non deve essere bloccato mai in posizione di accensione.
• Iniziata a piaillare il pezzo solamente quando l'albero pialla ha raggiunto la sua velocità massima.
• Controllate che nel pezzo non vi siano corpi estranei. Non piaillare sopra pezzi metallici, come ad es. chiodi.
• Durante la piallatura tenere sempre il cavo di collegamento via e lateralemente alla macchina (Fig. 1).
• Avanzamento regolare durante la pialatura aumento la durata dei coltelli e della macchina e diminuisce il rischio di incidenti. Non piallare all'indietro o nel processo a immersione!
• I coltelli pialla devono essere voltati oambiati a tempo dovuto, perché coltelli ottusi non augmentano soltanto il pericolo di ribattuta, pensi sovraccarico inutilmente il motore.
• Mai afferrare a macchina in funzione nell'albero pialla o nell'espulsione trucioli.
• La polvere di legno che si genera durante la piallatura riduce la visibilità necessaria ed è parzialmente nociva alla salute. Per tale motivo, in caso di uso prolongato e se non si lavora all'aperto o in ambienti ben aerati, la macchina deve essere collegata ad un dispositivo di aspirazione dei trucioli, p. es. un piccolo aspirapolvere portatile. La velocità dell'aria deve essere di almeno 20~m / s .

Avvertenze circa la manutenzione e riparazione:

• Un importante fattore di sicurezza consiste nella regolare pulizia della macchina, soprattutto quella dei dispositivi di regolazione e delle guide.
• Devono essere utilizzati solo pezzi di ricambio ed accessori originali MAFELL. In caso contrario la garanzia decade; il produttore non risponde per eventuali guasti.
• Per pulire un bocchettone di sfiato intasato utilizzato un attrezzo adeguato, ad es. Un pezzo di legno. Non mettere le mani nel bocchettone di sfiato.

4 Allestamento / Regolazione

4.1 Collegamento a rete

La pialatrice è protetta/isolata con messa a terra secondo Classe I e quando più ossere collegata solo alle prese con conduttore di protezione.

Prima della messa in funzione verificate che la tensione di rete corrisponda a quella riportata sulla targhetta identificatrice della macchina.

4.2 Aspirazione polvere

Durante tutti i lavori in cui viene prodotta molta polvere, occorre collegare la macchina ad un idoneo dispositivo di aspirazione esterno. La velocità dell'aria deve essere di almeno 20m / s

Il diametro interno del bocchettone di aspirazione è pari a 75 mm.

4.3 Cambio coltelli

Pericolo

Tirate la spina elettrica prima di iniziare i lavori di manutenzione.

Coltelli pialaltori taglienti garantiscono una figura di piallatura pulita e non sovraccaricano tanto il motore. Coltelli piallatori diventati ottusi devono perché essere voltati oambiati.

A tale proposito, prima delchiovallo colletti allentare le viti 13 (Fig. 3)ulla copertura laterale e ribaltare via 14 (aprirla).Avvitare le viti a testa esagonale 10 (Fig.2) con la chiave a forchetta AC 8 per circa 1-2 giri nelle ganasce 12.Estrarre le ganasce con coltello e portacoltello 9 lateralmente fuori dall'albero pialla.

Pulire tutti i pezioni e la camera coltelli nell'albero piaalla.

Voltare sempre ambedue i coltelli risp. montare sempre nuovi coltelli. Fare attenzione che che per prima sulle spine delle ganasce vengano appoggiati i coltelli e poi i porta-coltelli. Dopodiché condurre i coltelli insieme alsystema portante lateralmente nell'albero piaffa e fare attenzione che il porta-coltelli e i coltelli non sporgano lateralmente或者其他 l'albero. Serrare le viti di serraggio, partendo dal centro verso l'esterno, con la chiave fornita AC 8 per prima leggermente poi fortemente (8,4 Nm). Chiudere la copertura e serrare le viti. L'albero piaffa è regolata agli fabbrica. Un aggiustamento (regolazione) dei coltelli applicati non è percioso necessario e non deve essere eseguito altrimenti la sporenza consentita dei coltelli及其他 il corso dell'albero potrebbe venire superata.

5 Funzionamento

5.1 Messa in funzione

Tutte le personne addette all'uso della macchina devono conoscere le presenti istruzioni per l'uso ed in particolare essere edotte circa il contento del capitolo "Avvertenze di sicurezza".

5.2 Accensione e spegnimento

Prima dell'accensione, fare attenzione che la macchina non sia appoggiata con albero piaalla sull'appoggio o sul pezzo. A tal proposito, sollevare dai manici 1 e 4 con ambedue le mani la pialatrice (Fig. 4).

• Accensione: Sbloccare daprima il blocco di accensione premendo in avanti la leva di bloccaggio 15 (Fig. 4). Quindi azionare la leva di accensione 2. Trattandosi di un interrottore alla restato, la macchina funziona solamente finché lo stesso restsa premuto.

Ilsysteme elettronico integrato garantisce un'accelerazione uniforme ed essente da scosse al momento dell'accensione e regola, sotto carico, il numero di giri sul valore impostato in modo fisso.

Inoltre esta elettronica regola indietro il motore in caso di sovraccarico, ciò significica che l'albero pialla rimane fermo. La macchina va quindi scarcicata, fino a quando l'albero pialla non ha raggiunto la velocità massima. Dopodiché continuare la piallatura con velocità d'avanzamento ridotta.

• Spegnimento: Per spegnere la sega, rilasciate la leva di accensione 2. Il blocco di accensione viene attivato automaticamente, bloccando la macchina e rendendo impossibile un'accensione accidentale.

Specnendo la macchina, subentra contemporaneamente il freno automatico. Con ciò viene ridotto il tempo d'inerzia della macchina a circa 1 - 3 secondi.

5.3 Regolazione profundità trucoli

L'asportazione trucoli cui si sono esse regolata tra 0 e 3 mm. Ciò avviene con il manico 5 (Fig. 4) per la regolazione profondità trucoli, dove la profondità di piallatura cui si sono essere letta sulla Scala 6.

Nel funzionamento normale, l'asportazione trucoli dovrebbe essere limitata a circa 2 mm. L'asportazione massima dei trucoli delve essere sfruttata solo in casi estremi, per evitareosi un sovraccarico del motore.

5.4 Indicazioni operative

Grazie alla sua subdivisione ponderata del peso, la piallatrice giace ottimamente nelle mani. Si lascia condurre con i manici 1 e 4 (Fig. 4).

Per la piallatura, la macchina viene appoggiata sul pezzo con la superficie d'appoggio anteriore, in modo che l'albero pialla non interviene. Dopo l'accensione, non appena l'albero pialla ha raggiunto la sua velocità massima, la pialatrice viene condotta con pressione regolare sul legno da lavorare. Con un avanzamento regolare si ottiene una figura di pialatura pulita e non sovraccarica la macchina.

Con pialatrice in sovraccarico, la velocità dell'albero pialla diminuisce. Bisogna in quello caso attendere fino a quando l'albero pialla ha raggiunto di nuovo la sua velocità massima. Dopodiché è possible continuare a lavorare con avanzamento ridotto.

Per lavori con larghezza di piallatura piena, la leva con rullo guida 7 viene abbassata e serrata con la manopola zigrinata 8. Con ciò la pialla ha una guida laterale.

Dopo la piallatura, spegnere subito la macchina lasciando l'interruttore e non appoggiarla con albero pialla ancora che ruota. Riposizionando l'asportazione trucoli a 0 la pialla cui è ssere appoggiata su una

superficie pianàanche con posizione sfavorevole dei coltelli sansa danneggiare la base.

5.5 Espulsione trucioli

La piallatrice è dimensionata in modo che durante la piallatura a velocità d'avanzamento regolare e usufruendo tutte la larghezza di piallatura viene garantita una perfetta espulsione dei trucoli. A tal proposito i trucoli vengono espulsi lateralmente, in modo non vi sia nessun ostacolo di vista sul pezzo che si lavora.

6 Manutenzione e riparazione

Pericolo

Tirate la spina elettrica prima di iniziare i lavori di manutenzione.

Le machine MAFELL sono costruite in maniera da richiedere una manutenzione ridotta.

I cuscinetti a sfera utilizzati sono lubricificati a vita. Dopolunghi periodi di esercizio raccomandiamo di lasciarrevisionare o controllare la macchina da un centro diassistenza clienti autorizzato MAFELL.

Per tutti i puncti di lubrificazione utilizzate solo il nostro grasso speciale, n° d'ordine 049040 (barattolo da 1 kg).

6.1 Utensile

L'albero piaffa, le ganasce, il porta-coltelli e i coltelli utilizzati sulla macchina devono essere regolarmente sottoposti a pulizia da resina, perché un utensile pulito migliorara la qualità di taglio. La pulizia da resina avviene immergendo per 24 ore le ganasce, il porta-coltelli e il coltello reversible beneath il petrolio oppure mezzo di pulizia da resina normalmente in commercio.

Utensili di alluminio possono essere puliti da resina solo con solventi che non attaccano l'alluminio.

6.2 Immagazzinaggio

Pulire accuratamente la macchina se non viene usata per un lungo periodo. Spruzzare dell'antiruggine sulle parti di metallo lucide.

7 Eliminazione dei disturbi

Pericolo

L'accertamento delle cause dei seguenti disturbi e la loro eliminazione richiedono sempre la massima attenzione e cautela. Prima di procedere a qualsiasi intervento, estrarre sempre la spina elettrica!

Di seguito sono riportati alcuni dei disturbi più frequenti e le rispettive cause. In caso di disturbi differenti, rivolgetevi al mystro rivenditore o direttamente al servizio di assistenza MAFELL.

Disturbo	Causa	Rimedio
La macchina non si accende	Manca la tensione	Controllare l'alimentazione della tensione
	Fusibile guasto	Sostituire il fusibile
	Spazzole a carbone usurate	Consegnare la macchina ad un centro di assistenza clienti MAFELL
La macchina si spegne autonomamente durante la marcia a vuoto oppure si ferma durante la piałatura	Mancanza di alimentazione di rete	Controllare gli interrupturi o i fusibili del circuito elettrico
	Sovraccarico della macchina	Ridurre la velocità di avanzamento
La velocità si abbassa durante la piałatura	Asportazione trucioli troppo grande	Ridurre l'asporto di materiale
	Eccessivo avanzamento	Ridurre la velocità di avanzamento
	Coltelli ottusi	Voltare o cancellare i coltelli
Figura di piałatura non pulita	Coltelli ottusi	Voltare o cancellare i coltelli
	Avanzamento non regolare	Piaillare con pressione costante e avanzamento ridotto
Espulsore trucioli intasato	Asportazione trucioli troppo grande	Ridurre l'asporto di materiale
	Eccessivo avanzamento	Ridurre la velocità di avanzamento
	Coltelli ottusi	Voltare o cancellare i coltelli
	Legno troppo umido	Pulire l'espulsione trucioli
	Piaillatura direvole a lungo alla aspirazione	Collegare la macchina ad un aspiratore esterno, p. es. un piccolo aspiratore portatile

8 Accessori speciali

• Coltello reversible (1 coppia) N. d'ordinazione 091791
• Coltello reversible (3 coppie) N. d'ordinazione 091889
• Ganasce N. d'ordinazione 202295
• Porta-coltelli (1 coppia) N. d'ordinazione 091790
• Adattatore aspiratore ZH-RS N. d'ordinazione 207887

9 Disegno esploso e distinta dei ricambi

Le corrispondenti informazioni riguardo ai ricambi sono riportate alla notre homepage: www.mafell.com

Inhoudsopgave

2.8 Resterende risici

Fare
