BRUGSANVISNING BD 5060 C Ep Classic Kärcher

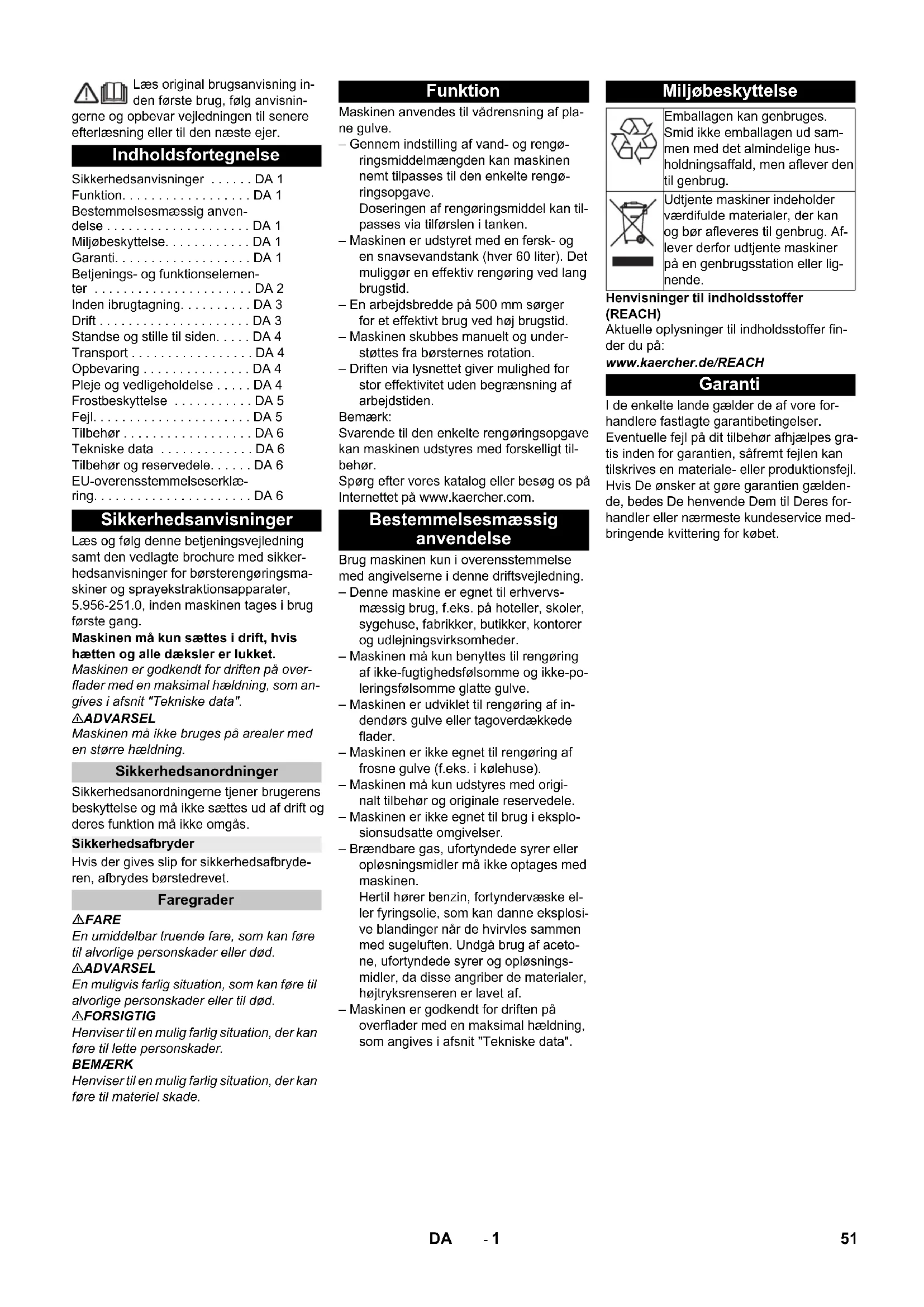

Chairman of the Board of Management Director Regulatory Affairs & Certification 50 PT- 1 Læs original brugsanvisning in- den første brug, følg anvisnin- gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer. Læs og følg denne betjeningsvejledning samt den vedlagte brochure med sikker- hedsanvisninger for børsterengøringsma- skiner og sprayekstraktionsapparater, 5.956-251.0, inden maskinen tages i brug første gang. Maskinen må kun sættes i drift, hvis hætten og alle dæksler er lukket. Maskinen er godkendt for driften på over- flader med en maksimal hældning, som an- gives i afsnit "Tekniske data". 몇 ADVARSEL Maskinen må ikke bruges på arealer med en større hældning. Sikkerhedsanordningerne tjener brugerens beskyttelse og må ikke sættes ud af drift og deres funktion må ikke omgås. Hvis der gives slip for sikkerhedsafbryde- ren, afbrydes børstedrevet. FARE En umiddelbar truende fare, som kan føre til alvorlige personskader eller død. 몇 ADVARSEL En muligvis farlig situation, som kan føre til alvorlige personskader eller til død. 몇 FORSIGTIG Henviser til en mulig farlig situation, der kan føre til lette personskader. BEMÆRK Henviser til en mulig farlig situation, der kan føre til materiel skade. Maskinen anvendes til vådrensning af pla- ne gulve. – Gennem indstilling af vand- og rengø- ringsmiddelmængden kan maskinen nemt tilpasses til den enkelte rengø- ringsopgave. Doseringen af rengøringsmiddel kan til- passes via tilførslen i tanken. – Maskinen er udstyret med en fersk- og en snavsevandstank (hver 60 liter). Det muliggør en effektiv rengøring ved lang brugstid. – En arbejdsbredde på 500 mm sørger for et effektivt brug ved høj brugstid. – Maskinen skubbes manuelt og under- støttes fra børsternes rotation. – Driften via lysnettet giver mulighed for stor effektivitet uden begrænsning af arbejdstiden. Bemærk: Svarende til den enkelte rengøringsopgave kan maskinen udstyres med forskelligt til- behør. Spørg efter vores katalog eller besøg os på Internettet på www.kaercher.com. Brug maskinen kun i overensstemmelse med angivelserne i denne driftsvejledning. – Denne maskine er egnet til erhvervs- mæssig brug, f.eks. på hoteller, skoler, sygehuse, fabrikker, butikker, kontorer og udlejningsvirksomheder. – Maskinen må kun benyttes til rengøring af ikke-fugtighedsfølsomme og ikke-po- leringsfølsomme glatte gulve. – Maskinen er udviklet til rengøring af in- dendørs gulve eller tagoverdækkede flader. – Maskinen er ikke egnet til rengøring af frosne gulve (f.eks. i kølehuse). – Maskinen må kun udstyres med origi- nalt tilbehør og originale reservedele. – Maskinen er ikke egnet til brug i eksplo- sionsudsatte omgivelser. – Brændbare gas, ufortyndede syrer eller opløsningsmidler må ikke optages med maskinen. Hertil hører benzin, fortyndervæske el- ler fyringsolie, som kan danne eksplosi- ve blandinger når de hvirvles sammen med sugeluften. Undgå brug af aceto- ne, ufortyndede syrer og opløsnings- midler, da disse angriber de materialer, højtryksrenseren er lavet af. – Maskinen er godkendt for driften på overflader med en maksimal hældning, som angives i afsnit "Tekniske data". Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger til indholdsstoffer fin- der du på: www.kaercher.de/REACH I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på dit tilbehør afhjælpes gra- tis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gælden- de, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice med- bringende kvittering for købet. Indholdsfortegnelse Sikkerhedsanvisninger . . . . . . DA 1 Funktion. . . . . . . . . . . . . . . . . . DA 1 Bestemmelsesmæssig anven- delse . . . . . . . . . . . . . . . . . . . . DA 1 Miljøbeskyttelse. . . . . . . . . . . . DA 1 Garanti. . . . . . . . . . . . . . . . . . . DA 1 Betjenings- og funktionselemen- ter . . . . . . . . . . . . . . . . . . . . . . DA 2 Inden ibrugtagning. . . . . . . . . . DA 3 Drift . . . . . . . . . . . . . . . . . . . . . DA 3 Standse og stille til siden. . . . . DA 4 Transport . . . . . . . . . . . . . . . . . DA 4 Opbevaring . . . . . . . . . . . . . . . DA 4 Pleje og vedligeholdelse . . . . . DA 4 Frostbeskyttelse . . . . . . . . . . . DA 5 Fejl. . . . . . . . . . . . . . . . . . . . . . DA 5 Tilbehør . . . . . . . . . . . . . . . . . . DA 6 Tekniske data . . . . . . . . . . . . . DA 6 Tilbehør og reservedele. . . . . . DA 6 EU-overensstemmelseserklæ- ring. . . . . . . . . . . . . . . . . . . . . . DA 6 Sikkerhedsanvisninger Sikkerhedsanordninger Sikkerhedsafbryder Faregrader Funktion Bestemmelsesmæssig anvendelse Miljøbeskyttelse Emballagen kan genbruges. Smid ikke emballagen ud sam- men med det almindelige hus- holdningsaffald, men aflever den til genbrug. Udtjente maskiner indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Af- lever derfor udtjente maskiner på en genbrugsstation eller lig- nende. Garanti 51DA- 2 1 Fnugfilter 2 Sikkerhedsafbryder 3 Aftapningsslangen for det snavsede vand med doseringsanordning 4 Holdeskinne for "Homebase" 5 Svømmerventil 6 Ferskvandtank 7 Låg ferskvandtank 8 Grebfordybning 9 Rensehoved 10 Skivebørste 11 Påfyldningsåbning ferskvandstank 12 Bøjle børsteskift 13 Snavsevandsbeholder 14 Indikator til ferskvandets påfyldnings- stand 15 Drejehåndtag til hældning af sugebjæl- ken 16 Højdejustering sugebjælke * 17 Vingemøtrikker til fastgørelse af suge- bjælken 18 Sugebjælke * 19 Sugeslange 20 Reguleringsknap vandmængde 21 Netkabel med netstik 22 Håndtag sugebjælkesænkning 23 Betjeningspanel 24 Bøjle 25 Opbevaring for rengøringssæt „Home- base Box“ 26 Dæksel til snavsevandsbeholder

• Ikke inkluderet i leveringen – Betjeningselementer til rengøringspro- cessen er bul. – Betjeningselementer til vedligeholdelse og service er lysegrå. Betjenings- og funktionselementer Farvekodning 52 DA- 3 1 OFF Maskinen er slukket. 2 Normal-modus Våd rengøring af gulvet og opsugning af snavsevandet. 3 Intensiv-modus Våd rengøring af gulvet og tid til at lade rengøringsmidlet virke. 4 Suge-modus Sug snavs ind. 5 Programvælger 6 Kontrolampe spændingsforsyning Lyser ved isat netstik og foreliggende netspænding. ** Option Skru skruerne ud af det midterste bræt på pallen. Tryk maskinen ned på skubbebøjlen og træk det midterste bræt ud. Fjern stopklodserne foran og bag hjule- ne. Tryk maskinen ned på skubbebøjlen, og skub den frem til kanten af pallen. Løft maskinen fra pallen, og stil den på gulvet. Sæt sugebjælken ind i sugebjælkeop- hænget således, at formpladen ligger over ophænget. Spænd vingemøtrikkerne fast. Sæt sugeslangen på. FARE Fysisk Risiko! Giv slip for sikkerhedsafbryderen / køre- håndtaget i tilfælde af farer. Åbn friskvandtankens låsemekanisme. Påfyld ferskvand (maksimalt 60 °C) op til underkanten af påfyldningsstudsen. Luk friskvandtankens dæksel. 몇 ADVARSEL Risiko for beskadigelse. Brug kun de anbe- falede rensemidler. Ved brug af andre ren- gøringsmidler bærer brugeren den forøge- de risiko med hensyn til driftssikkerhed og ulykkesrisiko. Brug kun rensemidler, der ikke indeholder opløsningsmidler, salt- eller oxidsyre. Tag højde for sikkerhedsanvisningerne på rensemidlerne. Bemærk: Brug ikke stærkt skummende rengørings- midler. Anbefalede rengøringsmidler: Påfyld rensemiddel i ferskvandstanken. Bemærk: Ved tom ferskvandstank fortsætter rense- hovedet med at arbejde uden væsketilfør- sel. Indstil vandmængden på regulerings- knappen svarende til gulvbelægnin- gens tilsmudsningsgrad. Bemærk: Gennemfør de første rengøringsforsøg med ringe vandmængde. Forøg vand- mængden trinvis indtil det ønskede rengø- ringsresultat opnås. For at forbedre afsugningsresultatet på fli- sebelægninger kan sugebjælken drejes til en skråstilling på op til 5°: Løsn vingeskruen. Drej sugebjælken. Stram vingeskruerne. Hvis afsugningsresultatet er utilfredsstillen- de, kan den lige sugebjælkens hældning ændres. Omstil drejehåndtaget til hældning af sugebjælken. Højdejusteringen har indflydelse på suge- læbernes bøjning, når den berører gulvet. Højdejusteringens drejehåndtag juste- res forsøgsvis, indtil det bedste opsug- ningsresultat er nået. Betjeningspanel Symboler på apparatet Netstik Fastgøringspunkt Mopholder ** Niveau friskvandstank 25% Bøjle børsteskift Håndtag sugebjælke- sænkning Drænåbning friskvands- beholder Afledningsslange for snavsevand Inden ibrugtagning Aflæsning Montering af sugebjælke Drift Påfyldning af driftsstoffer Ferskvand Rengøringsmiddel Anvendelse Rensemid- del Vedligeholdelsesrensning af alle vandbestandige gulve RM 746 RM 780 Vedligeholdelsesrensning af glinsende overflader (f.eks. granit) RM 755 es Vedligeholdelsesrensning og hovedrengøring af indu- strigulve RM 69 ASF Vedligeholdelsesrensning og hovedrengøring af fliser af fint stentøj RM 753 Vedligeholdelsesrensning af fliser inden for sundhedsom- rådet RM 751 Rensning og desinfektion in- den for sundhedsområdet RM 732 Fjernelse af alle alkalibe- standige gulvbelægninger (f.eks. PVC) RM 752 Fjernelse af linoleumgulvbe- lægninger RM 754 Indstille vandmængden Indstilling af sugebjælke Skråstilling Hældning Højde 53DA- 4 BEMÆRK Risiko for at beskadige gulvbelægningen. Brug maskinen ikke på stedet. Forlængerledningens ende hænges som sløjfe ind i trækaflastningens krog. Forbind maskinens netstik med forlæn- gerledningen. Forlængerledningens netstik stikkes i stikdåsen. Drej programvælgeren til det ønskede rengøringsprogram. Betjen sikkerhedsrelæet. Træk håndtaget ud og tryk det nedad; sugebjælken sænkes. Bemærk: – Indstil den lige sugebjælke til rengøring af fliser således, at der ikke rengøres i en ret vinkel til fugerne. – For at forbedre sugningsresultatet, kan rensehovedets skåning og hældning indstilles (se "Indstille sugebjælken"). – Hvis beholderen er fyldt, lukker en svømmerventil sugeåbningen, og suge- turbinen kører med forhøjet omdrej- ningstal I dette tilfælde skal sugningen frakobles og maskinen køres til tømning af snavsevandstanken. Programvælgeren stilles til Sugning. Kør kort fremad og udsug den resteren- de vandmængde. Løft sugebjælken. Programvælgeren stilles til OFF. Træk stikket ud af stikkontakten. 몇 ADVARSEL Følg de lokale bestemmelser vedrørende behandling af spildevand. Fjern afledningsslangen ud af holderen og sænk den nedover en velegnet op- samlingsbeholder. Tryk doseringsanordningen sammen eller knæk den. Åbn dækslet til doseringsanordningen. Tøm snavsevandet - reguler vand- mængden ved at trykke eller knække. Skyl snavsevandsbeholderen med klart vand. Skru friskvandtankens låg af. FARE Fysisk Risiko! Maskinen må kun køres på stigninger op til den max. værdi (se "Tekniske data") til på- og aflæsning. Kør langsomt. 몇 FORSIGTIG Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten. Tryk maskinen ned på skubbebøjlen, og skub den. Ved transport i biler skal renseren fast- spændes i.h.t. gældende love. 몇 FORSIGTIG Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring. Denne maskine må kun opbevares inden- dørs. FARE Fysisk risiko! Før alle arbejder på maskinen påbegyndes, skal programvælgeren stilles på „OFF“ og netstikket trækkes ud. Aftøm og bortskaf snavsevand og re- sterende friskvand. BEMÆRK Risiko for beskadigelse. Spul ikke maski- nen med vand, og brug ikke aggressive rengøringsmidler. Luk snavsevandet ud. Skyl snavsevandsbeholderen med klart vand. Rengør maskinen udvendigt med en fugtig klud vædet i mild vaskelud. Kontroller fnugfilteret, rengør det ved behov. Rengør sugelæber og aftørringslæber, kontroller dem for slid og udskift dem ved behov. Kontroller børsterne for slid, udskift dem ved behov (se "Vedligeholdelses- arbejder). Rengør tætningerne mellem snavse- vandsbeholderen og dækslet og kon- troller deres tæthed, udskift dem ved behov. Rens filteret. Få kundeservice til at udføre den fore- skrevne inspektion. 1 Afdækning 2 Dæksel Åbn afskærmningen. Drej dækslet med uret, og tag det af. Tag sien nedenunder ud, og rengør den. Isæt sien. Sæt dækslet på, og lås det ved at dreje det mod uret. Luk afdækningen. 1 Slitagemærke 2 Sugelæbe Sugelæberne skal udskiftes eller vendes, hvis de er slidt op til slitagemærket. Tag sugebjælken af. Skru stjernegrebene ud. Rensning Sænke sugebjælken Standse og stille til siden Dræn snavsevandet Dræn ferskvandet Transport Opbevaring Pleje og vedligeholdelse Vedligeholdelsesskema Efter hver brug En gang om måneden En gang om året Vedligeholdelsesarbejder Rens sivet Udskift sugelæberne eller vend dem

54 DA- 5 Tag kunststofdelene af. Tag sugelæberne af. Skub de nye eller vendte sugelæber ind. Sæt kunststofdelene på. Skru stjernegrebene i og spænd dem fast. Tryk maskinen ned på skubbebøjlen, så rengøringshovedet løftes. Tryk pedalen til børsteskift nedad ud over modstanden. Maskinen trækkes bagud, så skivebør- sten bliver tilgængelig. Læg en ny skivebørste på gulvet foran maskinen. Kør maskinen med løftet rengøringsho- ved over den nye skivebørste, og sænk rengøringshovedet. Børsten går i hak i drevet. Tøm snavsevandet. Løft snavsevandstanken og sæt den til siden. For at sikre en pålidelig drift af maskinen kan der indgås serviceaftaler med det rele- vante Kärcher-salgskontor. Ved frostrisiko: Tøm frisk- og snavsevandsbeholderen. Stil maskinen i et frostsikkert rum. FARE Fysisk risiko! Før alle arbejder på maskinen påbegyndes, skal programvælgeren stilles på „OFF“ og netstikket trækkes ud. Aftøm og bortskaf snavsevand og re- sterende friskvand. Udskiftning af skivebørster Fjern snavsevandstanken Serviceaftale Frostbeskyttelse Fejl Fejl Afhjælpning Maskinen kan ikke star- tes Sæt programvælgeren til det ønskede program. Betjen sikkerhedsrelæet. Sæt netstikket i stikdåsen. Lyset kontrollampen spændingsforsyning? Utilstrækkelig vand- mængde Kontroller ferskvandsstanden, fyld beholderen op ved behov Øg vandmængden på reguleringsknap "Vandmængde". Rens filteret. Utilstrækkelig sugeef- fekt Rengør tætningerne mellem snavsevandsbeholderen og dækslet og kontroller deres tæthed, udskift dem ved behov. Kontroller pakningerne mellem snavsevandsbeholderen og ferskvandsbeholderen med hensyn til deres til- stand, udskift dem ved behov. Snavsevandstanken er tom, frakobl maskinen og tøm snavsevandstanken Rens fnugfilteret. Rengør sugelæberne på sugebjælken, udskift dem ved behov Kontroller, om låget på snavsevand-afledningsslangen er lukket Kontroller sugebjælkens indstilling. Kontroller om sugeslangerne er tilstoppet, rens ved behov. Kontroller om sugeslangerne er tæt, udskift ved behov. Utilstrækkeligt rengø- ringsresultat Kontroller børsterne for slid, udskift dem ved behov. Sugeturbine kører uro- ligt Rens svømmeren. Børsterne drejer ikke Kontroller, om fremmedlegemer blokerer børsten, fjern i givet fald fremmedlegemerne. Giv slip for sikkerhedsrelæet: Vent et øjeblik. Betjen sikkerhedsrelæet. Vibrationer under rens- ningen Brug evt. en blødere børste. Kontakt kundeservice ved fejl, som ikke kan afhjælpes ved hjælp af denne tabel. 55DA- 6 Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes www.kaercher.com Hermed erklærer vi, at den nedenfor nævn- te maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed. Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt. Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2019/03/01 Tilbehør Navn Partnr. Beskrivelse Skivebørste, rødt (medium, standard) 4.905-026.0 Bruges til de mest almindelige rengøringsopgaver. Skivebørste, natur (blød) 4.905-027.0 I naturfiber til cleaning og polering. Skivebørste, sort (hårdt) 4.905-029.0 Til stærk snavs og til grundrengøring. Kun til ikke følsomme gulvbelægninger. Pad-drivplade 4.762-534.0 Til rengøring med pads. Med hurtigskiftekobling og centerlock. Pad, rød (mellemblød) 6.369-079.0 Til rengøring og cleaning af alle gulve. Pad, grøn (mellemhård) 6.369-078.0 Til rengøring af stærkt snavsede gulve og til grundrensning. Pad, sort (hård) 6.369-077.0 Ved stærk snavs og til grundrensning. Pad, beige (mindre kornstørrelse) 6.369-468.0 Til polering og opfriskning af hårde og elastiske belægninger. Pad, beige (delvis naturhår) 6.371-146.0 Sugebjælke, 850 mm, lige 4.777-401.0 Sugebjælke, 850 mm, bøjet 4.777-411.0 Sæt Homebase box 4.035-406.0 Mopholder 9.753-023.0 Tekniske data 1.127-002.0 1.127-005.0 Effekt Mærkespænding V 230 220 Strømtype Ph/Hz 1~/50 1~60 Mellemste optagne effekt W 1350 1250 Nominel kapacitet sugeturbine W 550 450 Nominel kapacitet børstedrev W 800 Sugning Sugeeffekt, luftmængde (max.) l/s 20 19 Sugeeffekt, undertryk (max.) kPa (mbar) 14,0 (140) 12,0 (120) Rengøringsbørster Børsteomdrejningstal 1/min 140 172 Børstediameter mm 510 Mål og vægt Teoretisk fladeydelse m²/h 2000 Max. arbejdsområde stigning % 2 Volumen frisk-/snavsevandsbeholder l 62/62 maks. vandtemperatur °C 60 Omgivelsestemperatur °C 5...40 Tomvægt (transportvægt) kg 60 Samlet vægt (driftsklar) kg 122 Oplyste værdier ifølge EN 60335-2-72 Samlet svingningsværdi m/s
