BRUGSANVISNING HDS 9204 Classic Kärcher

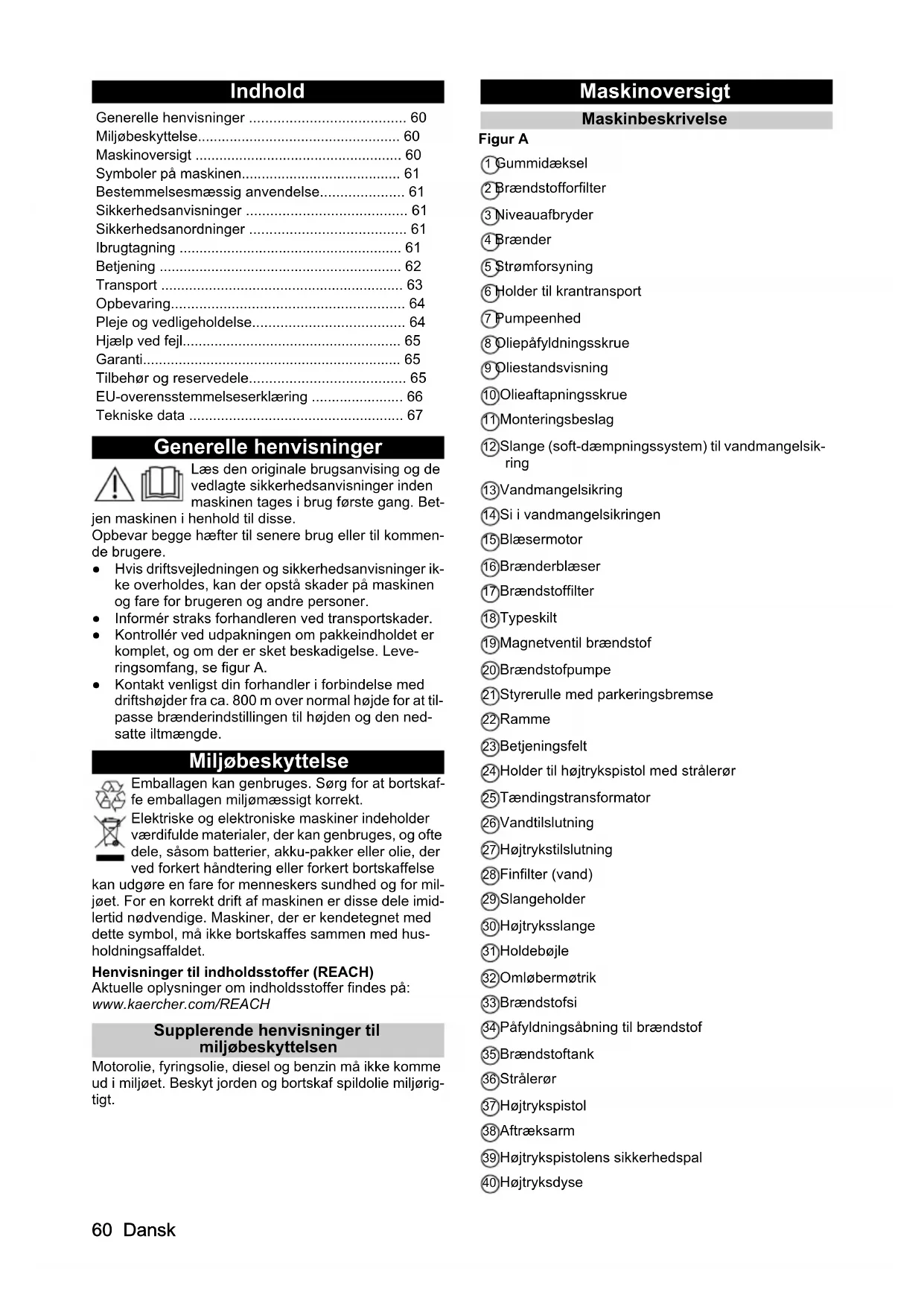

• 1,560 Dansk Indhold Generelle henvisninger Læs den originale brugsanvising og de vedlagte sikkerhedsanvisninger inden maskinen tages i brug første gang. Bet- jen maskinen i henhold til disse. Opbevar begge hæfter til senere brug eller til kommen- de brugere. ● Hvis driftsvejledningen og sikkerhedsanvisninger ik- ke overholdes, kan der opstå skader på maskinen og fare for brugeren og andre personer. ● Informér straks forhandleren ved transportskader. ● Kontrollér ved udpakningen om pakkeindholdet er komplet, og om der er sket beskadigelse. Leve- ringsomfang, se figur A. ● Kontakt venligst din forhandler i forbindelse med driftshøjder fra ca. 800 m over normal højde for at til- passe brænderindstillingen til højden og den ned- satte iltmængde. Miljøbeskyttelse Emballagen kan genbruges. Sørg for at bortskaf- fe emballagen miljømæssigt korrekt. Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for mil- jøet. For en korrekt drift af maskinen er disse dele imid- lertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med hus- holdningsaffaldet. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.com/REACH Supplerende henvisninger til miljøbeskyttelsen Motorolie, fyringsolie, diesel og benzin må ikke komme ud i miljøet. Beskyt jorden og bortskaf spildolie miljørig- tigt. Maskinoversigt Maskinbeskrivelse Figur A 1 Gummidæksel 2 Brændstofforfilter 3 Niveauafbryder 4 Brænder 5 Strømforsyning 6 Holder til krantransport 7 Pumpeenhed 8 Oliepåfyldningsskrue 9 Oliestandsvisning 10 Olieaftapningsskrue 11 Monteringsbeslag 12 Slange (soft-dæmpningssystem) til vandmangelsik- ring 13 Vandmangelsikring 14 Si i vandmangelsikringen 15 Blæsermotor 16 Brænderblæser 17 Brændstoffilter 18 Typeskilt 19 Magnetventil brændstof 20 Brændstofpumpe 21 Styrerulle med parkeringsbremse 22 Ramme 23 Betjeningsfelt 24 Holder til højtrykspistol med strålerør 25 Tændingstransformator 26 Vandtilslutning 27 Højtrykstilslutning 28 Finfilter (vand) 29 Slangeholder 30 Højtryksslange 31 Holdebøjle 32 Omløbermøtrik 33 Brændstofsi 34 Påfyldningsåbning til brændstof 35 Brændstoftank 36 Strålerør 37 Højtrykspistol 38 Aftræksarm 39 Højtrykspistolens sikkerhedspal 40 Højtryksdyse Generelle henvisninger p. 60
• Miljøbeskyttelse p. 60
• Maskinoversigt p. 60
• Symboler på maskinen p. 61
• Bestemmelsesmæssig anvendelse p. 61
• Sikkerhedsanvisninger p. 61
• Sikkerhedsanordninger p. 61
• Ibrugtagning p. 61
• Betjening p. 62
• Transport p. 63
• Opbevaring p. 64
• Pleje og vedligeholdelse p. 64
• Hjælp ved fejl p. 65
• Garanti p. 65
• Tilbehør og reservedele p. 65
• EU-overensstemmelseserklæring p. 66
• Tekniske data Dansk 61 Betjeningsfelt Figur B 0/OFF = Fra 1 Maskinkontakt 2 Driftsform: Drift med koldt vand 3 Driftsform: Drift med varmt vand (e = Eco-trin, varmt vand maks. 60 °C) 4 Kontrollampe for brændstof Symboler på maskinen Bestemmelsesmæssig anvendelse Anvend kun maskinen til rengøring, f.eks. af maskiner, køretøjer, bygninger, værktøjer, facader, terrasser og haveredskaber. FARE Brug på tankstationer eller andre fareområder Risiko for tilskadekomst Overhold de pågældende sikkerhedsforskrifter. Obs Lad ikke spildevand, der indeholder mineralolie, komme ned i jorden, vandløb eller kloaksystem. Motorvask eller undervognsvask må kun udføres på egnede steder med en olieudskiller. Grænseværdier for vandforsyningen BEMÆRK Snavset vand Medfører for tidligt slid eller aflejringer i apparatet Forsyn kun apparatet med rent vand eller recycling- vand, der ikke overskrider grænseværdierne. Følgende grænseværdier gælder for vandforsyningen: ● pH-værdi: 6,5-9,5 ● Elektrisk ledeevne: Ledeevne for rent vand + 1200 µS/cm, maksimal ledeevne 2000 µS/cm ● Stoffer, der kan bundfældes (prøvevolumen 1 l, bundfældningstid 30 minutter): < 0,5 mg/l ● Stoffer, der kan bortfiltreres: < 50 mg/l, ingen sliben- de stoffer ● Kulbrinter: < 20 mg/l ● Chlorid: < 300 mg/l ● Sulfat: < 240 mg/l ● Kalcium: < 200 mg/l ● Samlet hårdhed: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO p. 67

/l) ● Jern: < 0,5 mg/l ● Mangan: < 0,05 mg/l ● Kobber: < 2 mg/l ● Aktivklor: < 0,3 mg/l ● Ingen dårlige lugte Sikkerhedsanvisninger Følgende sikkerhedsanvisninger gælder for maskinen: ● Overhold de pågældende nationale lovforskrifter for væskestrålere. ● Overhold de pågældende nationale lovforskrifter til forebyggelse af ulykker. Væskestrålere skal kontrol- leres regelmæssigt, og resultatet af kontrollen skal dokumenteres skriftligt. ● Vær opmærksom på, at varmeanlægget i maskinen er et fyringsanlæg. Fyringsanlæg skal kontrolleres regelmæssigt i overensstemmelse med de pågæl- dende nationale lovforskrifter. ● Der må ikke foretages ændringer på maskinen og tilbehøret. Sikkerhedsanordninger Sikkerhedsanordninger anvendes til beskyttelse af bru- geren og må ikke sættes ud af kraft eller omgås. Sikkerhedsventil ● Sikkerhedsventilen åbner, hvis trykkontakten er de- fekt. ● Sikkerhedsventilen er indstillet fra fabrikken og plomberet. Indstillingen må kun foretages af kunde- service. Vandmangelsikring ● Vandmangelsikringen forhindrer, at brænderen tæn- der, når der mangler vand. ● En si forhindrer sikringen i at blive snavset og skal rengøres regelmæssigt. Udstødningsgastemperaturbegrænser Udstødningsgastemperaturbegrænseren slukker ma- skinen, hvis udstødningstemperaturen er for høj. Ibrugtagning 몇 ADVARSEL Beskadigede komponenter Risiko for tilskadekomst Kontrollér, at maskinen, tilbehøret, forsyningsledninger- ne og tilslutningerne er i orden. Hvis disse ikke er i or- den, må du ikke bruge maskinen.

1. Lås parkeringsbremsen.

Kontrol af oliestanden i højtrykspumpen BEMÆRK Mælkeagtig olie Skader på maskinen Hvis olien er mælkeagtig, skal du straks kontakte den autoriserede kundeservice.

1. Stil maskinen på en jævn flade.

2. Kontroller højtrykspumpens olieniveau på olie-

standsvisningen. Olieniveauet skal være i midten af oliestandsindika- toren.

3. Påfyld olie ved behov.

Aktivering af udluftning på oliebeholder

1. Skru låseskruen ud.

2. Skru oliepåfyldningsskruen i.

Højtryksstrålen må ikke rettes mod per- soner, dyr, tændt elektrisk udstyr eller mod selve maskinen. Beskyt maskinen mod frost. Fare pga. elektrisk spænding. Kun ud- dannede elektrikere eller autoriseret fag- lært personale må udføre arbejder på det elektriske anlæg. Sundhedsfare på grund af giftige udstød- ningsgasser. Indånd ikke udstødningsgas- ser. Fare for forbrændinger på grund af varme overflader.62 Dansk Montering af tilbehør

1. Forbind strålerøret med højtrykspistolen, og spænd

2. Sæt højtryksdysen på strålerøret.

3. Montér omløbermøtrikken, og spænd den manuelt.

4. Forbind højtryksslangen med højtrykspistolen og

maskinens højtrykstilslutning, og spænd manuelt. Påfyldning af brændstof FARE Uegnet brændstof Eksplosionsfare Påfyld kun dieselbrændstof eller let fyringsolie. Uegne- de brændstoffer, f.eks benzin, må ikke bruges. BEMÆRK Drift med tom brændstoftank Ødelæggelse af brændstofpumpen Anvend aldrig maskinen med tom brændstoftank.

2. Påfyld brændstoffet.

4. Tør eventuelt udløbet brændstof op.

Vandtilslutning 몇 ADVARSEL Fare på grund af, at der løber snavset vand tilbage i drikkevandsnettet Sundhedsfare Overhold forskrifterne fra vandforsyningsvirksomheden. Iht. de gyldige forskrifter må maskiner aldrig anvendes på drikkevandsnettet uden systemadskiller. Anvend en systemadskiller fra KÄRCHER eller alternativt en sy- stemadskiller iht. EN 12729 type BA. Vand, der er strømmet gennem en systemadskiller, klassificeres som ikke drikkelig. Tilslut altid systemadskilleren ved vandforsyningen, aldrig direkte ved maskinens vandtil- slutning. ● Tilslutningsværdier, se de Tekniske data. Obs Tilløbsslangen er ikke en del af leveringsomfanget. Obs Systemadskilleren er ikke inkluderet i leveringsomfan- get.

1. Tilslut systemadskilleren til vandtilløbet (f.eks. vand-

2. Tilslut tilløbsslangen (min. længde 7,5 m, min. dia-

meter 1") ved maskinens vandtilslutning og ved sy- stemadskilleren.

3. Åbn vandtilløbet.

Opsugning af vand fra beholderen FARE Opsugning af væsker, der indeholder opløsnings- midler eller drikkevand Fare for tilskadekomst og beskadigelse, forurening af drikkevand Opsug aldrig væsker, der indeholder opløsningsmidler, såsom fortyndervæsker til maling, benzin, olie eller ufil- treret vand. Pakningerne i maskinen er ikke resistente over for opløsningsmidler. Sprøjtetågen fra opløsnings- midler er letantændelig, eksplosiv og giftig. Opsug aldrig vand fra drikkevandsbeholdere.

2. Hæng sugeslangen i en ekstern vandkilde.

Obs Maksimal sugehøjde: 0,5 m Elektrisk tilslutning FARE Uegnede elektriske forlængerledninger Elektrisk stød Anvend derfor kun de godkendte og tilsvarende mærke- de elektriske forlængerledninger med det tilstrækkelige ledningstværsnit udendørs. Sørg for, at stikket og koblingen på den anvendte for- længerledning er vandtætte. Rul altid forlængerledningerne helt ud. BEMÆRK Overskridelse af netværksimpedansen Elektrisk stød som følge af kortslutning Den maksimalt tilladte netimpedans ved det elektriske tilslutningspunkt (se tekniske data) må ikke overskrides. Ved uklarheder vedrørende netimpedansen ved dit til- slutningspunkt, skal du kontakte dit forsyningsselskab. ● Tilslutningsværdier, se tekniske data og typeskilt. ● Den elektriske tilslutning skal udføres af en elektri- ker og overholde IEC 60364-1. Betjening FARE Brandfarlige væsker Eksplosionsfare Der må ikke sprøjtes med brandbare væsker. FARE Betjening uden strålerør Risiko for tilskadekomst Anvend ikke maskinen uden monteret strålerør. Kontroller, om strålerøret sidder godt fast inden brug. Strålerørets forskruning skal være skruet fast med hån- den. FARE Højtryksvandstråle Risiko for tilskadekomst Fikser aldrig aftræksarmen i aktiveret position. Før du arbejder på maskinen, skal du fastgøre højtryk- spistolen ved at folde sikkerhedspalen ud og lade den gå i indgreb. Hold højtrykspistolen og strålerøret med begge hænder. BEMÆRK Drift med tom brændstoftank Ødelæggelse af brændstofpumpen Anvend aldrig maskinen med tom brændstoftank. Udskiftning af dysen

1. Sluk maskinen, og aktivér højtrykspistolen, indtil

maskinen er trykløs.

2. Sørg for at sikre højtrykspistolen ved at skubbe sik-

kerhedspalen ud og lade den gå i indgreb.

Tilkobling af maskinen

1. Drej maskinkontakten til den ønskede driftsform.

Maskinen starter kort og slukker, så snart arbejds- trykket er nået.

2. Sørg for at frigøre højtrykspistolen ved at skubbe

sikkerhedspalen ind og lade den gå i indgreb. Når højtrykspistolen aktiveres, tænder maskinen igen. Obs Udluft pumpen, hvis der ikke kommer vand ud af høj- tryksdysen. Se Hjælp i tilfælde af fejl - maskinen opbyg- ger ikke tryk.Dansk 63 Rengøring Obs Ret altid først højtryksstrålen fra større afstand mod ob- jektet, der skal rengøres, for at undgå skader på grund af for højt tryk.

1. Indstil rengøringstemperaturen i henhold til den

overflade, der skal rengøres. Drift med koldt vand Til fjernelse af let snavs og til skylning, f.eks. haveværk- tøj, terrasse, værktøj. Eco-trin Maskinen arbejder i det mest økonomiske temperaturin- terval (maks. 60 ° C). Drift med varmt vand FARE Varmt vand Skoldningsfare Undgå kontakt med varmt vand.

1. Indstil maskinkontakten til den ønskede temperatur.

Anbefalede rengøringstemperaturer ● 30-50 °C: Let snavs ● Maks. 60 °C: Proteinholdigt snavs, f.eks. i fødevare- industrien ● 60-90 °C: Rengøring af biler, maskinrengøring Afbrydelse af driften

1. Sørg for at sikre højtrykspistolen ved at skubbe sik-

kerhedspalen ud og lade den gå i indgreb. Slukning af maskinen FARE Fare på grund af varmt vand Skoldningsfare Efter anvendelse med varmt vand skal du anvende ma- skinen i mindst 2 minutter med koldt vand og åben høj- trykspistol for at køle den ned.

1. Luk vandtilløbet.

2. Åbn højtrykspistolen.

3. Tænd for pumpen med maskinkontakten, og lad den

køre i 5-10 sekunder.

4. Luk højtrykspistolen.

5. Sæt maskinkontakten på "0/OFF".

6. Træk kun netstikket ud af stikkontakten med tørre

7. Fjern vandtilslutningen.

8. Betjen højtrykspistolen, indtil maskinen er uden tryk.

9. Sørg for at sikre højtrykspistolen ved at skubbe sik-

kerhedspalen ud og lade den gå i indgreb. Opbevaring af maskinen Obs Knæk ikke højtryksslangen og den elektriske ledning.

1. Sæt højtrykspistolen med strålerøret i holderen på

2. Rul højtryksslangen og elledningen op, og hæng

dem på holderne. Frostbeskyttelse BEMÆRK Fare for frost Ødelæggelse af maskinen pga. frosset vand Opbevar en maskine, der ikke er helt tømt for vand, på et frostfrit sted. Vær opmærksom på indtrængende kold luft ved maski- ner, der er tilsluttet en kamin. BEMÆRK Kold luft, der kommer ind gennem kaminen Risiko for beskadigelse Når udetemperaturen er under 0 ° C, skal du frakoble maskinen fra kaminen.

1. Tag maskinen ud af brug, hvis frostfri opbevaring ik-

ke er mulig. Standsning Ved længere driftspauser i drift eller når en frostfri opbe- varing ikke er mulig:

2. Skyl maskinen igennem med frostvæske.

1. Skru vandtilløbsslangen og højtryksslangen af.

2. Skru tilløbsledningen i bunden af kedlen af, og lad

varmeslangen køre tomt.

3. Lad maskinen køre i maksimalt 1 minut, indtil pum-

pen og ledningerne er tomme. Gennemskylning af maskinen med frostvæske Obs Overhold håndteringsforskrifterne fra producenten af frostbeskyttelsesmidlet.

1. Skyl maskinen (brænder Fra) igennem med almin-

delig frostvæske. Derved opnås også en vis beskyttelse mod korrosion. Transport BEMÆRK Uhensigtsmæssig transport Risiko for beskadigelse Beskyt højtrykspistolens aftræksarm mod beskadigel- ser. 몇 FORSIGTIG Manglende overholdelse af vægten Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt ved transporten.

1. Ved transport i køretøjer skal maskinen sikres mod

at glide eller vælte iht. til de gældende retningslinjer. Krantransport FARE Uhensigtsmæssig krantransport Fare for kvæstelser på grund af, at maskinen eller gen- stande falder ned Overhold de lokale ulykkesforebyggende forskrifter og sikkerhedsforskrifter. Maskinen må kun transporteres med kranen af perso- ner, der er blevet undervist i betjening af kranen. Kontroller løftegrejet for beskadigelse inden transport med kran. Kontroller holderen på maskinen for beskadigelse inden hver krantransport. Løft kun maskinen i holderne til krantransport. Anvend ikke anhugningskæder. Sørg for at sikre løfteanordningen, så lasten ikke kan løsne sig utilsigtet. Fjern inden krantransport strålerøret med højtrykspisto- len og andre løse genstande. Transporter ikke genstande på maskinen under løfte- processen. Stå ikke under lasten. Sørg for, at der ikke opholder sig personer i kranens fa- rezone. Lad aldrig maskinen hænge på kranen uden opsyn.64 Dansk

1. Fastgør løfteanordningen til holderne til krantrans-

port af maskinen. Figur C Opbevaring 몇 FORSIGTIG Manglende overholdelse af vægten Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt ved opbevaring. Pleje og vedligeholdelse FARE Utilsigtet startende apparat, berøring af strømføren- de dele Fare for kvæstelse, fare for stød Sluk apparatet inden arbejde på apparatet. Træk netstikket ud.

1. Luk vandtilløbet.

2. Åbn højtrykspistolen.

3. Tænd for pumpen med maskinkontakten, og lad den

køre i 5-10 sekunder.

4. Luk højtrykspistolen.

5. Sæt maskinkontakten på "0/OFF".

6. Træk kun netstikket ud af stikkontakten med tørre

7. Fjern vandtilslutningen.

8. Betjen højtrykspistolen, indtil maskinen er uden tryk.

9. Sørg for at sikre højtrykspistolen ved at skubbe sik-

kerhedspalen ud og lade den gå i indgreb.

10. Lad maskinen køle af.

Sikkerhedsinspektion/ vedligeholdelseskontrakt Du kan aftale en regelmæssig sikkerhedsinspektion med din forhandler eller indgå en vedligeholdelseskon- trakt. Få vores rådgivning. Vedligeholdelsesintervaller Ugentligt BEMÆRK Mælkeagtig olie Skader på maskinen Hvis olien er mælkeagtig, skal du straks kontakte den autoriserede kundeservice.

1. Rengør finfilteret.

2. Rengør brændstofsien.

3. Rengør brændstofforfilteret.

4. Rengør brændstoffilteret.

1. Rengør sien i vandmangelsikringen.

3. Lad kundeservicen gennemføre en vedligeholdelse

af maskinen. Vedligeholdelsesarbejde Rengøring af finfilter

1. Fjern trykket i maskinen.

2. Skru finfilteret på pumpehovedet af.

3. Afmontér finfilteret, og tag filterindsatsen ud.

4. Rengør filterindsatsen med rent vand eller trykluft.

5. Montér delene i omvendt rækkefølge.

1. Bank brændstofsien ren. Brændstoffet må ikke kom-

me ud i miljøet. Rengøring af brændstofforfilter

1. Træk gummidækslet ud af brændstoftanken.

2. Rengør brændstofforfilteret.

3. Sæt gummidækslet på plads.

Rengøring af brændstoffilteret

1. Afmonter brændstoffilteret.

2. Rengør brændstoffilteret.

3. Monter brændstoffilteret igen.

Rengøring af sien i vandmangelsikringen

1. Fjern trykket i maskinen.

2. Løsn fastgørelsesklemmen, og træk slangen (soft-

dæmpningssystem) ud af vandmangelsikringen.

Obs Skru om nødvendigt en M8-skrue ca. 5 mm ind, og træk sien ud.

og fastgør den med fastgørelsesklemmen. Rengøring af brændstoftanken

1. Træk gummidækslet ud af brændstoftanken.

2. Skru holdebøjlen af, og fjern brændstoftanken.

3. Skyl brændstoftanken ud.

4. Montér brændstoftanken igen, og fastgør holdebøj-

5. Sæt gummidækslet på plads.

Udskiftning af olie Se de Tekniske data for olietype og påfyldningsmæng- de.

Obs Bortskaf spildolie miljørigtigt, eller aflever den på et autoriseret bortskaffelsessted.

dikatoren. Luftbobler skal være i stand til at komme ud.

7. Skru oliepåfyldningsskruen i.

Afkalkning af maskinen Hvis der er aflejringer i rørene, øges strømningsmod- standen, så belastningen af motoren bliver for stor. FARE Fare på grund af brændbare gasser Eksplosionsfare Ryg ikke under afkalkningen. Sørg for god ventilation. FARE Fare på grund af syre Fare for ætsninger Brug sikkerhedsbriller og -handsker. Gennemførelse: I henhold til lovbestemmelserne må der kun anvendes godkendte kedelstensopløsningsmidler med kontrol- mærke til fjernelse. ● RM 101 (bestillingsnummer 6.295-398.0)

1. Fyld 15 liter vand i en beholder til 20 liter.

2. Tilføj 1 liter kedelstensopløsningsmiddel.Dansk 65

3. Tilslut en vandslange direkte på pumpehovedet, og

hæng den frie ende i beholderen.

4. Anbring det tilsluttede strålerør uden dyse i beholde-

6. Åbn højtrykspistolen, og luk den ikke igen under af-

7. Stands maskinen, og lad den stå i 20 minutter. Høj-

trykspistolen skal forblive åben.

81) gennem maskinen for at beskytte mod korrosion og

neutralisere syreresterne. Hjælp ved fejl FARE Utilsigtet startende apparat, berøring af strømføren- de dele Fare for kvæstelse, fare for stød Sluk apparatet inden arbejde på apparatet. Træk netstikket ud. Maskinen kører ikke Ingen netspænding

1. Kontrollér nettilslutningen og ledningerne.

Fejl i spændingsforsyning eller motorens strømforbrug for stort

Motoren er overbelastet/overophedet, udstødningsga- stemperaturbegrænseren er udløst eller blæsermoto- rens viklingsbeskyttelseskontakt er udløst

1. Sæt maskinkontakten på "0/OFF".

2. Lad maskinen køle af.

Fejl opstår gentagne gange

1. Kontakt kundeservice.

Flammesensoren har slukket for brænderen

1. Kontakt kundeservice.

Kontrollampen Brændstof lyser Brændstoftanken er tom

1. Påfyld brændstoffet.

Maskinen opbygger ikke tryk Luft i systemet

1. Udluftning af pumpen:

a Skru dysen af strålerøret. b Lad maskinen køre, indtil der kommer vand ud uden bobler. c Lad maskinen køre i 10 sekunder ved udluft- ningsproblemer, og sluk derefter. Gentag proces- sen flere gange. d Sluk maskinen. e Skru dysen på igen.

2. Kontroller tilslutninger og ledninger.

1. Rengør det finfilteret, udskift det om nødvendigt.

For lav vandtilløbsmængde

1. Kontrollér vandtilløbsmængden (se de Tekniske da-

ta). Maskinen er læk, vand drypper fra maskinens bund Pumpe utæt

1. Få maskinen kontrolleret af kundeservice, hvis der

er en stærk lækage. Obs 3 dråber pr. minut er tilladt. Maskinen tænder og slukker kontinuerligt, når høj- trykspistolen er lukket Lækage i højtrykssystemet

1. Kontrollér højtrykssystemet og tillslutningerne for

tæthed. Brænderen tænder ikke Vandmangel

1. Kontrollér vandtilslutningen og ledningerne.

2. Rengør sien i vandmangelsikringen.

Brændstofforfilteret er snavset

1. Rengør/udskift brændstofforfilteret.

Brændstoffilteret er snavset

1. Rengør/udskift brændstoffilteret.

1. Hvis der ikke kan ses nogen tændgnist igennem

skueglasset under driften, skal du få maskinen kon- trolleret af kundeservice. Brænderen slukker ikke på trods af vandmangel Lækage i højtrykssystemet

1. Kontrollér højtrykssystemet og tilslutningerne for

tæthed. Reed-kontakt klæbet fast i vandmangelsikringen eller magnetstempel sidder fast

1. Kontakt kundeservice.

Den indstillede temperatur nås ikke ved drift med varmt vand Tilsodet varmeslange

1. Få maskinen afsodet af kundeservice.

Kundeservice Hvis fejlen ikke kan afhjælpes, skal maskinen kontrolle- res af kundeservice. Garanti I de enkelte lande gælder de af vore forhandlere fastlag- te garantibetingelser. Eventuelle fejl på maskinen af- hjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du øn- sker at gøre garantien gældende, bedes du henvende dig til sin forhandler eller nærmeste kundeservice med- bringende kvittering for købet. (Se adressen på bagsiden) Tilbehør og reservedele Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com.66 Dansk EU-overensstemmelseserklæring Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvil- ken den sælges af os, overholder EU-direktivernes re- levante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Højtryksrenser Type: 1.030-xxx Relevante EU-direktiver 2000/14/EF 2006/42/EF (+2009/127/EF) 2009/125/EF 2011/65/EU 2014/30/EU Anvendte harmoniserede standarder EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-11: 2000 EN 62233: 2008 Anvendt(e) forordning(er) (EU) 2019/1781 Anvendt overensstemmelsesvurderingsproces 2000/14/EF: Tillæg V Lydeffektniveau dB(A) Målt: 98 Garanteret: 100 Anvendte nationale standarder

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt. Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/10/01Dansk 67 Tekniske data Årsag til undtagelse i henhold til forordning (EU) 2019/1781, bilag I, afsnit 2 (12): j) Der tages forbehold for tekniske ændringer. HDS 9/20-4 Classic Elektrisk tilslutning Netspænding V 400 Fase ~ 3 Netfrekvens Hz 50 Kapslingsklasse IPX5 Beskyttelsesklasse I Tilslutningseffekt kW 7,0 Netsikring (træg) A 16 Maks. tilladt netimpedans Ω 0.3105 Vandtilslutning Tilløbstryk (maks.) MPa (bar) 1 (10) Tilløbstemperatur (maks.) °C 30 Tilløbsmængde (min.) l/h (l/min) 1200 (20) Indsugningshøjde (maks.) m 0,5 Effektdata maskine Transportmængde, vand l/h (l/min) 900 (15) Vandtryk med standarddyse MPa (bar) 20 (200) Overtryksventil (maks.) MPa (bar) 22 (220) Arbejdstemperatur for varmt vand (maks.) °C 80 Brændereffekt kW 64 Forbrug af fyringsolie (maks.) kg/h 5,9 Højtrykspistolens tilbageslagskraft N 50 Standarddysens dysestørrelse 25050 Mål og vægt Typisk driftsvægt kg 145 Længde x bredde x højde mm 880 x 700 x 900 Brændstoftank l 30 Højtrykspumpe Oliemængde l 0,4 Olietype 15W40 Brænder Brændstof Fyringsolie EL eller diesel Beregnede værdier iht. EN 60335-2-79 Lydtryksniveau L

dB(A) 100 Hånd-arm-vibrationsværdi højtrykspistol m/s

1,4 Hånd-arm-vibrationsværdi strålerør m/s
