BRUGSANVISNING TETC 620 U EINHELL

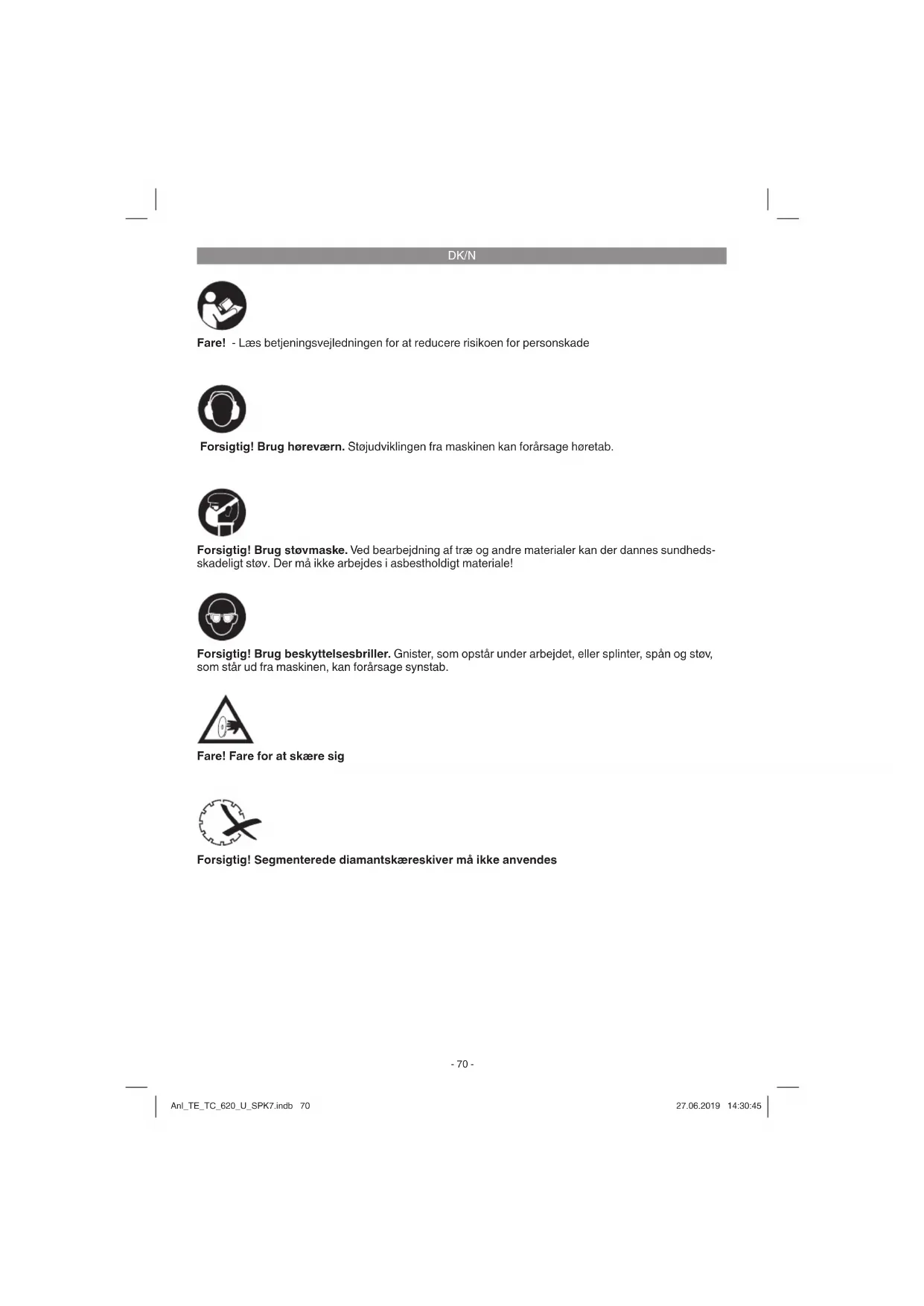

Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab. Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab. Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds- skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale! Fare! Fare for at skære sig Forsigtig! Segmenterede diamantskæreskiver må ikke anvendes Anl_TE_TC_620_U_SPK7.indb 70Anl_TE_TC_620_U_SPK7.indb 70 27.06.2019 14:30:4527.06.2019 14:30:45DK/N

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Fare! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes. Yderligere sikkerhedsanvisninger

Stil maskinen på et plant, skridsikkert underlag. Maskinen må ikke vakle.

Kontroller, at netspændingen, som står angivet på mærkepladen, svarer til den forhåndenværende netspænding. Først herefter forbinder du stikket med strømforsyningsnettet.

Tag sikkerhedsbriller på.

Brug sikkerhedshandsker.

Diamantskæreskiver med revner må ikke mere benyttes og skal skiftes ud.

Segmenterede skæreskiver må ikke benyttes.

Forsigtig! Skæreskive har efterløb!

Brems ikke diamantskæreskiven ned ved at trykke ind på siden.

Bemærk! Diamantskæreskiven skal altid køles med vand.

Træk stikket ud af stikkontakten, før du udskifter skæreskiven.

Lad aldrig maskinen stå uden opsyn i rum, hvor der opholder sig børn.

Træk stikket ud af stikkontakten, før du kontrollerer det elektriske motorrumssystem.

Uorden på arbejdsstedet øger risikoen for uheld.

Sørg for at stå stabilt, og vær altid i god balance under arbejdet. Undgå abnorme kropsholdninger.

Hvis skæreskiven blokerer, skal maskinen slukkes og kobles fra strømforsyningsnettet; først herefter må arbejdsemnet fjernes.

2. Diamantskæreskive

11. Klemmeskrue til skæreskiveværn

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Original betjeningsvejledning

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Fliseskæremaskinen kan benyttes til almindelige skærearbejder på små og mellemstore fl iser (kak- ler, keramik eller lignende) under hensyntagen til maskinens størrelse. Maskinen er specielt ud- viklet og konstrueret til hjemme- og håndværks- mæssig brug. Må ikke anvendes til skæring i træ og metal. Maskinen må kun anvendes i overensstemmelse med det tilsigtede formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at mas- kinen ikke er er blevet anvendt korrekt. Ansvaret herfor bæres alene af brugeren/ejeren. Brug kun skæreskiver, som er beregnet til maskinen. Brug af savklinger er ikke tilladt. Med til korrekt brug af maskinen hører også, at samtlige sikkerheds-, monterings- og driftsanvisninger i betjeningsvej- ledningen overholdes. Personer, som er beskæf- tiget med betjening og vedligeholdelse, skal have et godt kendskab til maskinen og dens funktioner og være instrueret i de risici, der er forbundet med at omgås maskinen. Der henvises endvidere til gældende sikkerhedsbestemmelser. Øvrige almindelige arbejdsmedicinske og sikkerhedste- kniske bestemmelser skal ligeledes overholdes. Foretages der ændringer på maskinen, mister ga- rantien sin gyldighed. Selv ved korrekt anvendel- se af maskinen er der stadig nogle risikofaktorer, du skal være opmærksom på. Følgende punkter skal nævnes, afhængig af maskinens konstrukti- on og opbygning:

Berøring af diamantskæreskiven i uafdækket område.

Indgriben i den roterende diamantskæreskive.

Udslyngning af fejlbehæftet diamantpåsats til skæreskive.

Af arbejdsemner og dele heraf.

Risiko for høreskader ved arbejde uden brug af høreværn. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed.

Støjudvikling og vibration skal begrænses til et minimum!

Vedligehold og rengør maskinen med jævne mellemrum.

Tilpas arbejdsmåden efter maskinen.

Overbelast ikke maskinen.

Lad i givet fald maskinen underkaste et efter- syn.

Bær handsker. Tilbageværende risici Også selv om du betjener el-værktøjet fors- kriftsmæssigt, er der stadigvæk nogle risiko- faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konst- ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

2. Høreskader, såfremt der ikke bæres egnet

vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedli- geholdes forskriftsmæssigt.

5. Inden ibrugtagning

Inden du slutter høvlen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene. Advarsel! Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på høvlen.

Maskinen skal opstilles, så den står stabilt, dvs. den skal påskrues en arbejdsbænk, det serieproducerede understel el. lign.

Alle afskærmninger og sikkerhedsanordnin- ger skal være korrekt påmonterede, inden maskinen tages i brug.

Skæreskiven skal kunne rotere frit. Udklapning af understel (fi g. 2) For at stille maskinen ordentligt på standfødderne (1) trykker du på indgrebsknappen (a) og bevæ- ger de pågældende standfødder (1) nedad, indtil de går i indgreb i den ønskede position. Samme arbejdstrin i modsat rækkefølge, når standfødder- ne (1) skal klappes ind. Montering af kølevandspumpe (fi g. 4 - 6)

Stil så kølevandspumpen (13) i beholderen (a) med sugekopperne nedad.

Fastgør herefter slangen i de pågældende positioner som vist på fig. 5 og 6. Bemærk! Pas på, at der ikke opstår knæk på kølevands- slangen (14), da det vil hindre en fejlfri funktion. Fare! Kabel og kølevandsslange må ikke kunne komme ind i skæreområdet.

Tryk på „I“ på tænd/sluk-knappen (16) for at tænde.

Vent med at skære, indtil skæreskiven har nået sit maksimale omdrejningstal og køle- vandspumpen (13) har ledt vandet ud til skæ- reskiven.

6.3 Montering af anslagsskinne og vinkelans-

Herefter kan du skubbe vinkelanslaget (5) ind i føringen (b) og fastgøre det i den ønskede position.

Løsn grebskruen (28), og skub vinkelanslaget (5) i den ønskede position, og stil vinklen på 0°, hvorefter du spænder grebskruen (28) fast igen for at fiksere vinkelanslaget (5).

Herefter løsner du klemmeskruen (12) og skubber den hen på den ønskede position.

Vigtigt: Vent, indtil kølevandet har nået skæ- reskiven (2).

Træk overdelen (29) frem og gennem flisen, langsomt og jævnt, med håndtaget (9).

Udfør snit som beskrevet i pkt. 6.4.

6.6 45°-længdesnit, „jollysnit“ (fi g. 14/15)

Spænd stjernegrebsskruen (10) til igen.

• Udfør snit som beskrevet i pkt. 6.4.

6.7 Skift af diamantskæreskive (fi g. 16)

Træk stikket ud af stikkontakten!

Klap afdækningen (8) op.

Med nøglen (34) løsner du flangemøtrikken i skæreskivens (2) omløbsretning. (Bemærk! Venstregevind)

Tag yderflangen (35) og skæreskiven (2) af.

Rengør holdeflangen (35) grundigt, inden du monterer den nye skæreskive.

Sæt den nye skæreskive på (samme frem- gangsmåde, omvendt rækkefølge), og spænd den fast.

Bemærk! Bemærk skæreskivens omløbsret- ning!

nettilslutningsledning Fare! Hvis produktets nettilslutningsledning beskadi- ges, skal den skiftes ud af producenten eller den- nes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.

8. Rengøring, vedligeholdelse og

reservedelsbestilling Fare! Træk stikket ud af stikkontakten inden vedligehol- delsesarbejde.

Støv og snavs skal fjernes fra maskinen med jævne mellemrum. Maskinen rengøres bedst med en klud eller en pensel.

Undgå brug af ætsende midler, når du rengør kunststofdelene.

For at sikre en konstant køling af diamants- kæreskiven (2) skal bakken (3) og køle- middelpumpen (13) rengøres med jævne mellemrum.

Alle bevægelige dele skal smøres med jævne mellemrum.

Hvis maskinen skal transporteres et andet sted hen, skal klemmeskruerne (12) løsnes først og sammen med maskinens overdel (29) skubbes til den side, hvor transporthjule- ne (19) befinder sig; herefter spændes de to klemmeskruer (12) fast igen.

Klap så stillefødderne (1) ind en ad gangen; begynd i den side, hvor transporthjulene (19) befinder sig, så transportgrebet (18) ikke overbelastes under fralægningen.

Maskinen kan frastilles pladsbesparende som vist; vær opmærksom på at stille foden på akslen, så maskinen ikke kan rulle.

Nummeret på den nødvendige reservedel. Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info Anl_TE_TC_620_U_SPK7.indb 74Anl_TE_TC_620_U_SPK7.indb 74 27.06.2019 14:30:4627.06.2019 14:30:46DK/N

Maskinen er pakket ind for at undgå transports- kader. Emballagen består af råmaterialer og kan således genanvendes eller indleveres på gen- brugsstation. Maskinen og dens tilbehør består af forskellige materialer, f.eks. metal og plast. De- fekte komponenter skal kasseres ifølge miljøfors- krifterne og må ikke smides ud som almindeligt husholdningsaff ald. Hvis du er i tvivl: Spørg din forhandler, eller forhør dig hos din kommune!

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns ræk- kevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage. Anl_TE_TC_620_U_SPK7.indb 75Anl_TE_TC_620_U_SPK7.indb 75 27.06.2019 14:30:4627.06.2019 14:30:46DK/N

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes Anl_TE_TC_620_U_SPK7.indb 76Anl_TE_TC_620_U_SPK7.indb 76 27.06.2019 14:30:4627.06.2019 14:30:46DK/N

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Forbrugsmateriale/ forbrugsdele* Skæreskive Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig- tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_TE_TC_620_U_SPK7.indb 77Anl_TE_TC_620_U_SPK7.indb 77 27.06.2019 14:30:4727.06.2019 14:30:47DK/N

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service- nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn- digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel- ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.

info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa- rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti- en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat- tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_TE_TC_620_U_SPK7.indb 78Anl_TE_TC_620_U_SPK7.indb 78 27.06.2019 14:30:4727.06.2019 14:30:47S
