NÁVOD K OBSLUZE TETC 620 U EINHELL

Машина за рязане на плочки CZ Originální návod k obsluze Řezačka na obkladačky SK Originálny návod na obsluhu Rezačka na dlaždice SLO Originalna navodila za uporabo Stroja za rezanje ploščic H Eredeti használati utasítás Csempevágógép Anl_TE_TC_620_U_SPK7.indb 1Anl_TE_TC_620_U_SPK7.indb 1 27.06.2019 14:30:1427.06.2019 14:30:14- 2 -

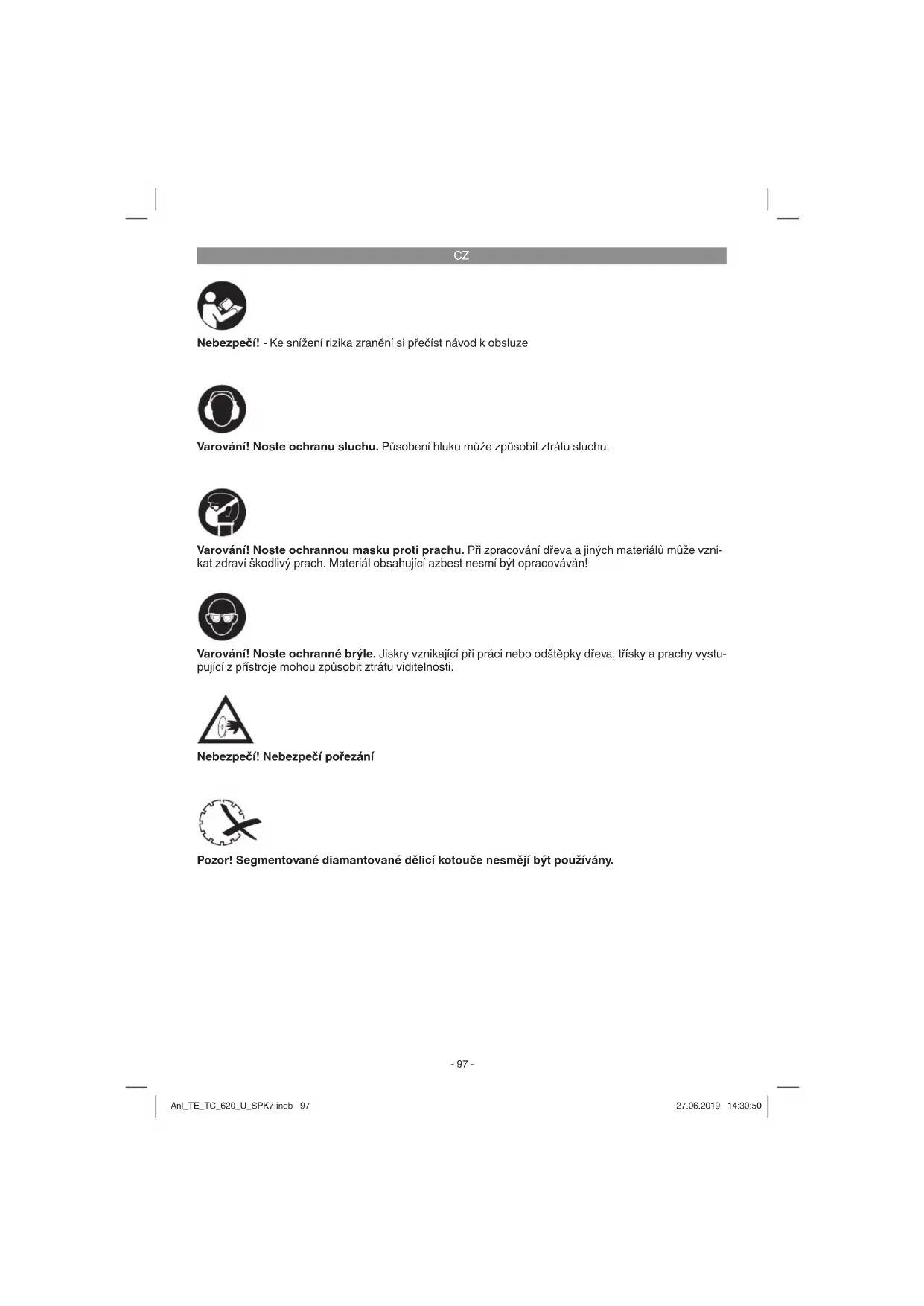

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystu- pující z přístroje mohou způsobit ztrátu viditelnosti. Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni- kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván! Nebezpečí! Nebezpečí pořezání Pozor! Segmentované diamantované dělicí kotouče nesmějí být používány. Anl_TE_TC_620_U_SPK7.indb 97Anl_TE_TC_620_U_SPK7.indb 97 27.06.2019 14:30:5027.06.2019 14:30:50CZ

Nebezpečí! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce. Nebezpečí! Přečtěte si všechny bezpečnostní poky- ny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití. Dodatečné bezpečnostní pokyny

P řesvědčte se, zda napětí na datovém štítku souhlasí s napětím, které je k dispozici. Te- prve poté připojit zástrčku na síť.

Diamantové kotouče s trhlinkami již nepoužívat a vyměnit.

Nesmí být používány segmentované dělicí kotouče.

Pozor! dělicí kotouč dobíhá!

Diamantový dělicí kotouč nebrzdit postranním tlakem.

Upozornění! diamantový dělicí kotouč musí být vždy chlazen vodou.

P řed výměnou dělicího kotouče vytáhnout síťovou zástrčku.

Používat pouze vhodné diamantové dělicí kotouče.

Stroj nikdy nenechat bez dozoru v místnosti s dětmi.

P řed kontrolou elektr. systému motorového prostoru vytáhnout síťovou zástrčku.

Nepořádek na pracovišti vede lehce k úrazům.

Při práci dbejte na bezpečný a pevný postoj. Vyhýbejte se abnormálnímu držení těla, vždy udržujte rovnováhu.

Při zablokování dělicího kotouče vypnout přístroj a oddělit ho od sítě, teprve poté od- stranit obrobek.

2. Popis přístroje a rozsah dodávky

2. Diamantový dělicí kotouč

8. Ochrana dělicího kotouče

10. Svěrací šroub pro nastavení úhlu

11. Svěrací šroub pro ochranu dělicího kotouče

13. Čerpadlo chladicí vody

18. Přepravní rukojeť

19. Přepravní kolečka

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda neby- ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí záruční doby. Anl_TE_TC_620_U_SPK7.indb 98Anl_TE_TC_620_U_SPK7.indb 98 27.06.2019 14:30:5127.06.2019 14:30:51CZ

Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Řezačka na obkladačky

Čerpadlo chladicí vody (13)

Originální návod k obsluze

3. Použití podle účelu určení

Řezačka na obkladačky může být použita na běžné řezací práce malých a středně velkých obkladaček (dlaždic, keramiky nebo podobně) podle velikosti stroje. Je obzvlášť koncipována pro řemeslníky a domácí kutily. Řezání dřeva a kovů není dovoleno. Stroj smí být používán pouze podle svého účelu použití. Každé toto překračující použití neodpo- vídá účelu určení. Za z toho vyplývající škody a zranění všeho druhu ručí uživatel/obsluha a ne výrobce. Používat se smí pouze pro stroj vhodné dělicí kotouče. Používání pilových kotoučů je zakázáno. Součástí použití podle účelu určení je také dodržování bezpečnostních pokynů, jako též montážního návodu a provozních pokynů v návo- du k použití. Osoby, které stroj obsluhují a udržují, musí být se strojem obeznámeny a musí být infor- movány o možných nebezpečích. Kromě toho musí být přesně dodržovány bezpečnostní předpisy. Také je třeba dbát ostat- ních všeobecných pravidel v pracovnělékařských a bezpečnostně technických oblastech. Změny na stroji zcela vylučují ručení výrobce a z toho vz- niklé škody. I přes použití podle účelu určení nelze zcela vyloučit určité rizikové faktory. Podmíněno konstrukcí a uspořádáním stroje se mohou vysky- tnout následující rizika:

Dotyk diamantového dělicího kotouče v neza- kryté oblasti řezání.

Zásah do běžícího diamantového dělicího kotouče.

Vymrštění chybné diamantové vrstvy dělicího kotouče.

Vymrštění obrobků nebo částí obrobků.

Poškození sluchu při nepoužívání ochrany sluchu. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Motor na střídavý proud: ................230 V~ 50 Hz Třída izolace: .............................................třída B Druh ochrany: .............................................. IP 54 Délka řezu: .............................................. 620 mm Délka Jolly:.............................................. 620 mm Max. tloušťka obrobku 90°: ....................... 30 mm Max. tloušťka obrobku 45°: ....................... 25 mm Velikost stolu: ................................610 x 325 mm Pracovní výška: ...................................... 700 mm Diamantový dělicí kotouč: .....Ø 200 x Ø 25,4 mm Hmotnost ....................................................34 kg Doba zapnutí S2 30 min (krátkodobý chod) zna- mená, že motor se jmenovitým výkonem (900 W) smí být trvale zatěžován pouze po dobu uve- denou na datovém štítku (30 min). Jinak by se nepřípustně zahřál. Během přestávky se motor opět ochladí na svoji výchozí teplotu. Nebezpečí! Hluk a vibrace Hluk změřen podle normy EN 61029. Chod naprázdno Hladina akustického tlaku L

Používejte pouze přístroje v bezvadném sta- vu.

Pravidelně provádějte údržbu a čištění přístroje.

P řizpůsobte Váš způsob práce přístroji.

Nepřetěžujte přístroj.

V případě potřeby nechte přístroj zkontrolo- vat.

P řístroj vypněte, pokud ho nepoužíváte.

Pozor! Zbývající rizika I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizi- ka. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod-

ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná

vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi-

brací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typo- vém štítku souhlasí s údaji sítě. Varování! Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.

Stroj musí být stabilně postaven, tzn. přišroubován na pracovním stole nebo pev- ném univerzálním podstavci.

P řed uvedením do provozu musí být všechny kryty a bezpečnostní zařízení správně na- montovány.

D ělicí kotouč musí být volně otočný. Vyklopení podstavce (obr. 2) Abyste mohli postavit přístroj na nohy (1), stiskněte zajišťovací knofl ík (a) a vyklopte příslušné nohy (1) směrem dolů, dokud tyto nezaskočí v určené poloze. Na zaklopení nohou (1) postupujte prosím v opačném pořadí. Montáž čerpadla chladicí vody (obr. 4 - 6) Nejprve nasaďte nádobu (a) pro čerpadlo chladicí vody (13) do určené polohy na vaně (3). Poté postavte čerpadlo chladicí vody (13) do nádoby (a) přísavkami směrem dolů. Upevněte pak hadici na určených místech tak, jak je znázorněno na obr. 5 a 6. Upozornění! Dbejte na to, aby se hadice chladicí vody (14) při montáži nezlomila, protože jinak nemůže být zajištěna bezvadná funkce. Nebezpečí! Kabel a hadice chladicí vody se nesmí dostat do oblasti řezání.

K zapnutí stisknout „I“ za-/vypínače (16).

P řed začátkem řezání je třeba vyčkat, až dělicí kotouč dosáhne max. počtu otáček, a až čerpadlo chladicí vody (13) dopraví vodu k dělicímu kotouči.

K vypnutí stisknout „0“ spínače (16).

6.2 Montáž přepravních pomůcek (obr. 7-9)

Namontujte přepravní kolečka (19), opěrnou nožku (20) a přepravní rukojeť (18) tak, jak je znázorněno na obr. 7/8/9.

6.3 Montáž dorazové lišty a úhlového dorazu

Nejprve nasuňte dorazovou lištu (6) na ve- dení (a) tak, jak je znázorněno, a upevněte ji.

Poté můžete úhlový doraz (5) zasunout do vedení (b) a upevnit v libovolné poloze.

6.4 90° řezy (obr. 11/12)

Šroub pro rukojeť (28) povolit, úhlový doraz (5) posunout do požadované polohy a úhel nastavit na 0°, poté opět šroub pro rukojeť (28) utáhnout, aby mohl být zafixován úhlový doraz (5).

Pak povolte svěrací šroub (12) a posuňte ho do požadované polohy.

Nakonec můžete posunout hlavu stroje (29) pomocí rukojeti (9) směrem dozadu.

Obkladačku přiložit na dorazovou lištu (6) a úhlový doraz (5).

Pozor: Počkat, až se chladicí voda dostane k dělicímu kotouči (2).

Hlavu stroje (29) vést pomalu a rovnoměrně pomocí rukojeti (9) směrem dopředu na obkladačku.

6.5 45° diagonální řez (obr. 11/13)

Úhlový doraz (5) nastavit na 45°.

Řez provést podle popisu v bodě 6.4.

6.6 45°podélný řez, „ Jolly řez“ (obr. 14/15)

Šroub s hvězdicovým kolečkem (10) povolit.

Šroub s hvězdicovým kolečkem (10) opět utáhnout.

Řez provést podle popisu v bodě 6.4.

6.7 Výměna diamantového dělicího kotouče

Vytáhnout síťovou zástrčku!

Kryt (8) vyklopit směrem nahoru.

Nasadit klíč (31) na hřídel motoru a držet.

Pomocí klíče (34) uvolnit přírubovou matici ve směru otáčení dělicího kotouče (2). (Pozor: levý závit)

Odebrat vnější přírubu (35) a dělicí kotouč (2).

Před montáží nového dělicího kotouče pečlivě vyčistit upínací přírubu (35).

Nový dělicí kotouč v opačném pořadí opět nasadit a utáhnout.

Pozor: Dbát na směr otáčení dělicího kotouče!

7. Výměna síťového napájecího

vedení Nebezpečí! Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání

náhradních dílů Nebezpečí! Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

Prach a nečistoty musí být pravidelně ze stroje odstraňovány. Čištění provádět nejlépe hadrem nebo štětcem.

K čištění plastu nepoužívejte žádné žíravé látky.

Z vany (3) a čerpadla chladicí vody (13) je třeba pravidelně odstraňovat nečistoty, protože jinak není zaručeno chlazení diaman- tového dělicího kotouče (2).

Všechny pohyblivé díly mazat v pravidelných intervalech.

Pokud chcete přístroj transportovat na jiné místo, povolte nejdříve svěrací šrouby (12) a posuňte je spolu s hlavou stroje (29) na stranu přepravních koleček (19) a poté oba svěrací šrouby (12) opět zafixujte.

Poté postupně zaklapněte podpěrné nohy (1), nejlépe když začnete na straně přepravních koleček (19), abyste při položení přístroje na zem nepřetížili přepravní rukojeť (18).

Nyní uchopte přístroj za přepravní rukojeť (18), abyste ho mohli transportovat.

Přístroj můžete úsporně uložit tak, jak je znázorněno, dbejte přitom na to, abyste Vaši nohu postavili na osu, tím zabráníte pojíždění přístroje.

8.4 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Číslo artiklu přístroje

Identifikační číslo přístroje

Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním ba- lení. Anl_TE_TC_620_U_SPK7.indb 101Anl_TE_TC_620_U_SPK7.indb 101 27.06.2019 14:30:5127.06.2019 14:30:51CZ

Jen pro země EU Elektrické nářadí a přístroje neodhazujte do domovního odpadu! Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu. Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa- dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům. Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH. Technické změny vyhrazeny Anl_TE_TC_620_U_SPK7.indb 102Anl_TE_TC_620_U_SPK7.indb 102 27.06.2019 14:30:5127.06.2019 14:30:51CZ

Servisní informace Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob- jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů. Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Kategorie Příklad Rychle opotřebitelné díly* Spotřební materiál/spotřební díly* Dělicí kotouč Chybějící díly

• není nutně obsaženo v rozsahu dodávky! V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás- ledující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)? Popište tuto chybnou funkci. Anl_TE_TC_620_U_SPK7.indb 103Anl_TE_TC_620_U_SPK7.indb 103 27.06.2019 14:30:5127.06.2019 14:30:51CZ

Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek

nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného

výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod- nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylou

čeny: - Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou. - Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem). - Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.

isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj. Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze. Anl_TE_TC_620_U_SPK7.indb 104Anl_TE_TC_620_U_SPK7.indb 104 27.06.2019 14:30:5227.06.2019 14:30:52SK
