NAVODILA ZA UPORABO TETC 620 U EINHELL

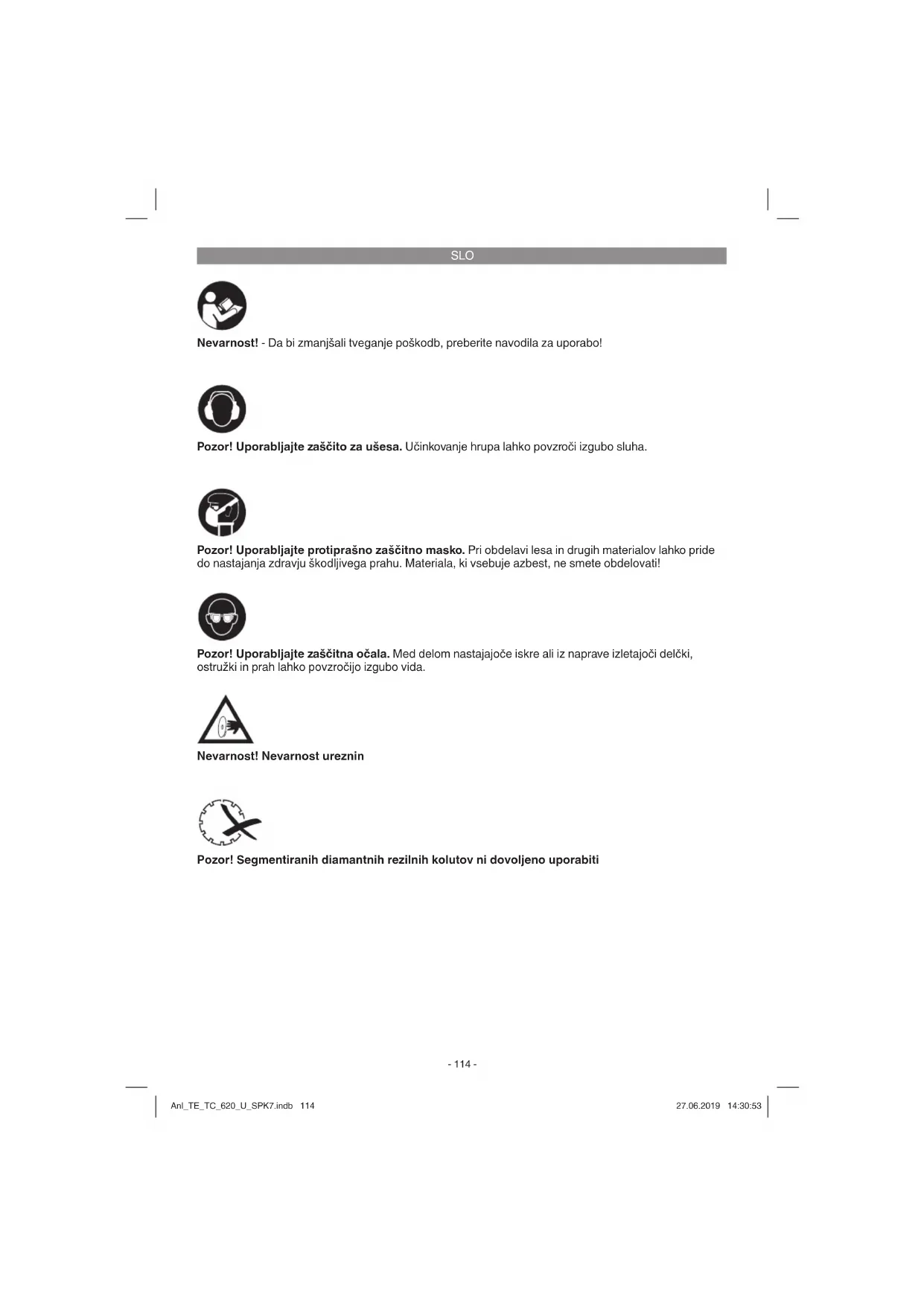

Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo! Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha. Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki, ostružki in prah lahko povzročijo izgubo vida. Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati! Nevarnost! Nevarnost ureznin Pozor! Segmentiranih diamantnih rezilnih kolutov ni dovoljeno uporabiti Anl_TE_TC_620_U_SPK7.indb 114Anl_TE_TC_620_U_SPK7.indb 114 27.06.2019 14:30:5327.06.2019 14:30:53SLO

Nevarnost! Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici! Nevarnost! Preberite varnostne napotke in navodila. Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napot- ke in navodila za kasnejšo uporabo. Dodatni varnostni napotki

Namestite si zaščitna očala.

Uporabljajte zaščito za ušesa.

Uporabljajte zaščitne rokavice.

Ne uporabljajte poškodovanih diamantnih rezalnih plošč. Takšne plošče zamenjajte.

Prepovedano je uporabljati segmentirane rezalne plošče.

Pozor! Rezalna plošča se bo še nekaj časa vrtela po izklopu.

Diamantne rezalne plošče ne zaustavljajte s pritiskanjem na ploščo iz strani.

Pred zamenjavo diamantne rezalne plošče potegnite električni vtikač iz omrežja.

Uporabljajte samo predpisane diamantne rezalne plošče.

Pred kontrolo delov električnega motorske- ga sistema potegnite električni vtikač iz električnega omrežja.

Nered na delovnem območju lahko povzroči nesreče.

Ko rezilni kolut blokira, napravo izklopite, ločite od omrežja in šele nato odstranite ob- delovanec.

8. Zaščita rezilnega koluta

10. Privojni vijak za nastavitev kota

11. Privojni vijak za zaščito rezilnega koluta

13. Črpalka hladilne vode

18. Transportni ročaj

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se naj- kasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

Odprite embalažo in previdno vzemite napra- vo iz embalaže.

Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.

Nevarnost! Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obsta- ja nevarnost zadušitve in zaužitja takšnih delov materiala!

Stroj za rezanje ploščic

Hladilna vodna črpalka (13)

Stroj za rezanje ploščic se lahko uporablja za običajna rezalna dela na majhnih in srednje ve- likih ploščicah (keramične ploščice ali podobno) odgovarjajoče velikosti stroja. Stroj je posebej iz- delani za domačo in rokodelsko uporabo. Rezanje lesa in kovine ni dovoljeno. Stroj se lahko uporablja samo za namen, za katerega je izdelani. Vsaka druga vrsta uporabe, ki ni v skladu z namensko uporabo te žage, ni namenska uporaba. V primeru kakršnih koli škod ali poškodb v primeru nenamenske uporabe nosi vso odgovornost uporabnik/upravljalec žage in ne proizvajalec. Uporabljati se smejo samo za ta stroj določene rezalne plošče. Sestavni del namenske uporabe je tudi spoštovanje varnostnih napotkov pri delu z žago kot tudi navodil za montažo in napotkov za delo z žago, ki so navedeni v navo- dilih za uporabo. Osebe, ki delajo s strojem in ga vzdržujejo, morajo poznati ta navodila in biti poučeni o možnih nevarnostih. Natančno je treba upoštevati veljavne UVV predpise. Upoštevati je treba ostale splošne predpise na področju medicine dela in tehnične varnosti. Spreminjanje stroja v celoti izključuje jamstvo proizvajalca in njegovo odgovornost za nastalo škodo zaradi izvedenih sprememb na stroju. Kljub spoštovanju namenske uporabe pa ni možno v celoti izključiti vseh faktorjev tveganja. Zaradi konstrukcije in sestave stroja se lahko zgo- di sledeče :

Kontakt z diamantno rezalno ploščo v nepo- kritem območju.

Poseganje v vrtečo se diamantno rezalno ploščo.

Poškodbe ušes zaradi neuporabe potrebne zaščite za ušesa. Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene profesionalne, obrtniške ali industrijske uporabe. Ne prevzema- mo nobenega jamstva, če se naprava uporablja za profesionalne, obrtniške ali industrijske na- mene ali za izvajanje podobnih dejavnosti.

Redno vzdržujte in čistite napravo.

Uporabljajte rokavice. Pozor! Ostala tveganja Tudi, če delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevar- nosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:

1. Poškodbe pljuč, če ne uporabljate primerne

protiprašne zaščitne maske.

2. Poškodbe sluha, če ne uporabljate primerne

3. Zdravstvene težave, ki so posledica tresljajev

rok, če dlje časa uporabljate napravo ali, če je ne uporabljate in vzdržujete pravilno.

Pred priklopom se prepričajte, če se podatki na tipski podatkovni tablici skladajo s podatki o električnem omrežju. Nevarnost! Zmeraj izvlecite električni priključni vtikač preden začnete izvajati nastavitve na skobljiču.

Rezalna plošča se mora prosto vrteti. Raztegnitev podstavka (slika 2)

Za postavitev naprave na oporne noge (1) pritisnite gumb za zaskočitev (a) in premi- kajte oporne noge (1) navzdol, dokler se ne zaskoči v predvidenem položaju. Oporne noge (1) pospravite v nasprotnem vrstnem redu. Montaža črpalke hladilne vode (slike 4-6)

Najprej namestite vsebnik (a) za črpalko hla- dilne vode (13) na predvideno mesto v kadi (3).

Nato postavite črpalko hladilne vode (13) s sesalnimi nastavki navzdol v vsebnik (a).

Nato pritrdite cev na predviden položaj, kot prikazujeta sliki 5 in 6. Opomba! Pazite, da se cev za hladilno vodo (14) pri montaži ne upogne, saj v tem primeru več ni za- gotovljeno brezhibno delovanje. Nevarnost! Kabel in cev za hladilno vodo ne smeta zaiti v območje rezanja.

6.1 Stikalo za vklop / izklop (Slika 3,4)

Pred začetkom rezanja je treba počakati, da dobi rezalna plošča max. število vrtljajev in, da je začela hladilna vodna črpalka (13) po- ganjati vodo na rezalno ploščo.

Montirajte transportna kolesa (19), odstavno nogo (20) in transportni ročaj (18), kot prika- zujejo slike 7/8/9.

Nato lahko potisnete kotno omejilo (5) v vodi- lo (b) in ga pritrdite v poljubnem položaju.

Nato lahko glavo stroja (29) z ročajem (9) potisnete nazaj.

Pozor: Počakajte, da hladilna voda doseže rezilni kolut (2).

Izvršite rez kot je navedeno v točki 6.4.

6.6 Vzdolžno rezanje „rez Jolly“ 45°

Odvijte zvezdasti ročajni vijak (10)

Ponovno zategnite zvezdasti ročajni vijak (10).

Izvršite rez kot je navedeno v točki 6.4.

Pokrov (8) odprite navzgor.

7. Zamenjava električnega

priključnega kabla Nevarnost! Če se električni priključni kabel te naprave poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno strokovno usposobljena oseba, da bi preprečili ogrožanje varnosti.

8. Čiščenje, vzdrževanje in

naročanje nadomestnih delov Nevarnost! Pred izvajanjem vsakega čistilnega dela izvlecite električni priključni kabel.

S stroja redno čistite prah in umazanijo. Čiščenje je najuspešnejše s krpo ali čopičem.

Za čiščenje plastike ne uporabljajte jedkih snovi.

Vse premične dele redno mažite v časovnih in- tervalih.

Zložite eno za drugo oporne noge (1), naj- bolje, da začnete na strani transportnih koles (19), da pri odlaganju ne preobremenite transportnega ročaja (18).

Napravo lahko odložite prostorsko varčno, kot je prikazano, pri tem pa pazite, da nogo odložite na os, da se ne odkotali.

8.4 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno na- vesti naslednje navedbe:

Art. številko naprave

Ident- številko naprave

uporaba Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovi- na in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Pokvarjene sestavne dele odstranite med poseb- ne odpadke. V ta namen povprašajte v tehnični trgovini ali na občinski upravi!

Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30 ˚C. Električno orodje shranjujte v originalni embalaži. Anl_TE_TC_620_U_SPK7.indb 119Anl_TE_TC_620_U_SPK7.indb 119 27.06.2019 14:30:5427.06.2019 14:30:54SLO

Samo za dežele EU Električnega orodja ne mečite med gospodinjske odpadke! V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z iz- vajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljs- ko varno ponovno predelavo. Reciklažna alternativa za poziv za vračanje: Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih kom- ponent. Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH. Pridržana pravica do tehničnih sprememb Anl_TE_TC_620_U_SPK7.indb 120Anl_TE_TC_620_U_SPK7.indb 120 27.06.2019 14:30:5427.06.2019 14:30:54SLO

Servisne informacije V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali. Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka- teri deli potrošni material. Kategorija Primer Obrabni deli* Obrabni material/ obrabni deli* Rezalni kolut Manjkajoči deli

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

Garancijska listina Spoštovani uporabnik, za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhib- no, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fi zičnim osebam, ki tega izdelka ne bodo

uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav do- datno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-

ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo. Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklic- no uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu enakovredna.

3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve na- prave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja. - Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre- menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih). - Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah-

tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs- kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info.

Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustrez- nega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo. Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa. Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s ser- visnimi informacijami, opisanimi v teh navodilih za uporabo. Anl_TE_TC_620_U_SPK7.indb 122Anl_TE_TC_620_U_SPK7.indb 122 27.06.2019 14:30:5527.06.2019 14:30:55H
