TCTC 618 - Skærer EINHELL - Gratis brugsanvisning og manual

Produkttype	Fliseskærer
Mærke	Einhell
Model	TCTC 618
Motoreffekt	600 W (S2 10 min)
Rotationshastighed	2950 omdr./min
Spænding / Frekvens	230 V ~ 50 Hz
Beskyttelsesklasse	I
IP-beskyttelsesgrad	IP 54
Skærelængde	Ubegrænset
Skærehøjde ved 90°	35 mm
Skærehøjde ved 45°	22 mm
Bordmål	330 x 360 mm
Diamantskæreskive	∅ 180 x ∅ 25,4 mm
Vægt	7,9 kg
Køling	Med vand (aftagelig tank)
Geringsskærekapacitet	Op til 45° (Jolly-skæring)
Lydtryksniveau LpA	93 dB
Lydeffektniveau LwA	106 dB
Inkluderede dele	Diamantskæreskive, parallelt anslag, diskbeskyttelse, spidskile, nøgler

Ofte stillede spørgsmål - TCTC 618 EINHELL

Hvordan skifter jeg diamantskæreskiven?

Tag stikket ud af maskinen, fjern vandskålen og sideafdækningen. Bloker motorakslen med en 8 mm nøgle, og skru derefter låsemøtrikken af med en 19 mm nøgle. Udskift skæreskiven og spænd møtrikken. Vær opmærksom på rotationsretningen.

Hvordan indstiller jeg geringsskæring (Jolly)?

Løsn de riflede skruer under bordet, vip bordet til den ønskede vinkel (max 45°) og spænd igen. Placer flisen med den glaserede side mod arbejdsfladen. Sørg for, at skiven ikke rører emaljen.

Hvorfor skal jeg bruge vand?

Vandet køler diamantskæreskiven og reducerer støv. Fyld tanken før hver skæring. Vandstanden skal dække skivens diamantdel. Skær aldrig tørt.

Hvad er den maksimale skærehøjde?

Skærehøjde ved 90°: 35 mm. Ved 45°: 22 mm. Disse værdier gælder for keramiske fliser. Overskrid ikke disse grænser.

Hvordan rengør jeg fliseskæreren?

Tag stikket ud. Brug en fugtig klud med lidt sæbe. Brug ikke aggressive rengøringsmidler. Rengør ventilationsåbningerne regelmæssigt.

Hvad gør jeg, hvis maskinen ikke starter?

Kontrollér, at stikket er sat korrekt i, og at skiven roterer frit. Hvis kontakten er blokeret, kontakt kundeservice. Tving ikke kontakten.

Hvilket sikkerhedsudstyr er obligatorisk?

Brug beskyttelsesbriller, støvmaske og høreværn. Brug altid diskbeskyttelse og spidskile. Fjern aldrig sikkerhedsudstyret.

Kan man skære andre materialer end keramik?

Nej, denne maskine er udelukkende designet til keramiske fliser, stentøj og lignende. Det er forbudt at skære i træ eller metal.

Hvordan udskifter jeg vandtanken?

Tanken er en aftagelig beholder under bordet. For at fjerne den, løft maskinen let. Tøm og rengør tanken efter hver brug.

Hvor finder jeg reservedele?

Bestil delene via hjemmesiden www.isc-gmbh.info med angivelse af apparattype, artikelnummer og identifikationsnummer. Brug kun originale dele.

BRUGSANVISNING TCTC 618 EINHELL

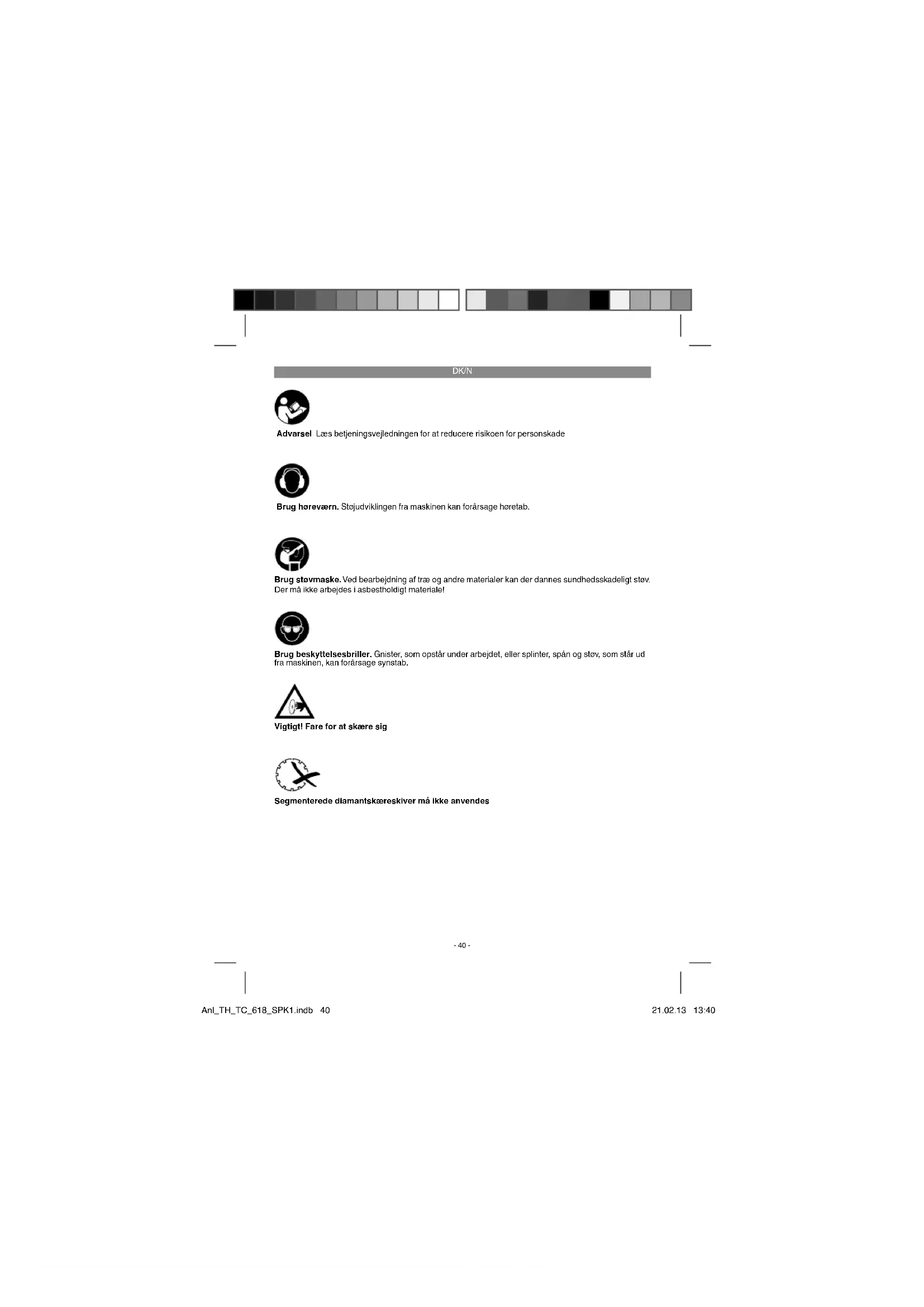

Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadelligt støv. Der må ikke arbejdes i asbestholdigt materiale!

Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.

Vigtigt! Fare for at skære sig

Segmenterede diamantskæreskiver må ikke anvendes

-40

DK/N

Vigtigt!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor beljeningsvejledningen grundigt lgennem. Opbevar vejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade beljeningsvejledningen følge med maskinen, hvis du overdrager den til andre!

Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningeme i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte.

Advarsel!

Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

1. Geringanslag
2. Parallelanslag
3. Skiveværn
4. Savebord
5. Vandbakke
6. Hus
7. Fingerskrue til vinkelindstilling
8. Skala til vinkelsnit
9. Fingerskrue
10. Vingeskrue
11. Holder til kløvekile
12. Tænd/Sluk-knap
13. Kontakthus
14. Kabelholder
15. Diamantskæreskive
16. Udvendig fl ange
17. Sideafdækning
18. Møtrik
19. Kløvekile
20. Fikseringsskruer kløvekileholder

2.2 Pakkens indhold

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle deler mangler, bedes du senest inden 5 hverdage efter købel af varen henvende dig til vores servicecenter eller nærmeste kompetente byggemarked med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i garantibestemmelserne bagest i vejledningen.

- Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

• Fjern emballagematerialet samt emballage-/ og transportsikringer (hvis sådanne forefin- des).
  • Kontroller, at der ikke mangler noget.
• Kontroller maskine og tilbehør for transportskader.
• Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

VIGTIGT

Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

• Original betjeningsvejledning

• Sikkerhedsanvisninger

3. Tekniske data:

Motorydelse: 600 W S2 10 min

Motorhastighed: 2950 min ^1

Vekselstrømsmotor 230 V \~ 50 Hz

Isoleringsklasse .... Klasse B

Beskyttelsesgrad IP 54

Kapslingsklasse ....I

Snitlængde: ....Ubegrænset

Jolly-længde: ....Ubegrænset

Snithøjde 90°: 35 mm

Snithøjde 45°: 22 mm

Skærebord-Mål 330 mm x 360 mm

Diamantskæreskive ...... ø 180 x ø 25,4 mm

Vægt 7,9 kg

En funktionstid på S2 10 min (kortlidsdrift) betyder, at motoren – med den nominelle eff ekt (600 W) – højst må udsættes for vedvarende belastning i så lang tid, som det står anført på datapladen (10 min.) Ellers vil den blive overophedet.

DK/N

Under driftspausen afkøles motoren til udgangstemperatur igen.

Tomgang

Lydtryksniveau L_p4 .....93 dB

Lydeff ektniveau L_W4 106 dB

Advarsell!

Det angivne svingningsemissionstal er målt ud fra en standardiseret prøvningsmetode og kan – afhængig af den måde, el-værktøjet anvendes på – ændre sig og i undtagelsestillfælde ligge over den angivne værdi.

Det angivne svingningsemissionstal kan anvendes til at sammenligne et el-værktøj med et andet.

Det angivne svingningsemissionstal kan også anvendes til en indledende skønsmæssig vurdering af den negative påvirkning.

Støjudvikling og vibration skal begrænses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
- Vedligehold og rengør maskinen med jævne mellemrum.
- Tilpas arbejdsmåden efter maskinen.
• Overbelast ikke maskinen.
- Lad i givet fald maskinen underkaste et eftersyn.
- Sluk maskinen, när den ikke benyttes.
• Bær handsker.

Tilbageværende risici

Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risikofaktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konstruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet støvmaske.
2. Høreskader, såfremt der ikke bæres egnet høreværn.
3. Helbredsskader, som følger af hånd-arm-vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.

4. Vigtige anvisninger

Læs omhyggeligt betjeningsvejledningen igennem, og følg alle anvisninger. Brug betjeningsvejledningen som grundlag til at gøre dig fortrolig med, hvordan saven anvendes korrekt, med et vågent øje for sikkerheden.

Vigtigt!

Af sikkerhedsgrunde må børn og unge under 16 år samt personer, som ikke er fortrolige med indholdet i denne betjeningsvejledning, ikke arbejde med maskinen.

• Bærbar fliseskæremaskine til mellemstore fliser.
  • Skæring med diamantskæreskive.
  • Jolly-snit med kipbar arbejdsflade op til 45 grader.
  • Skivekøling med vand.
  • Anslagsskinne og vinkelanslag.
• Udtagelig bakke som kølevandsbeholder. (Maskinen skal løftes let op, inden den kan tages ud.)
• Hvis skæreskiven blokerer, skal maskinen slukkes og kobles fra strømforsyningsnettet; først herefter må arbejdsemnet fjemes.

Fliseskærmaskinen kan benyttes til almindelige skærearbejder på små og mellemstore fliser (kakler, keramik eller lignende) under hensytagen til maskinens størrelse. Må ikke anvendes til skæring i træ og metal. Maskinen må kun anvendes i overensstemmelse med dens formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er er blevet anvendt korrekt. Ansvaret herfor ligger alene hos bruge-renvejeren. Brug kun skæreskiver, som er beregnet til maskinen. Brug af savklinger er ikke tilladt. Med til korrebt brug af maskinen hører også, at samtlige sikkerheds-, monterings- og driftsanvisninger i betjeningsvejledningen overholdes. Personer, som betjener og vedligeholder maskinen, skal have et godt kendskab til maskinen og dens funktioner og være instrueret i de risici, der er forbundet med at omgås maskinen. Der henvises endvidere til gældende sikkerhedsbestemmelser. Også øvrige almindelige arbejdsmedicinske og sikkerhedstekniske bestemmelser skal over-holdes. Foretages der ændringer på maskinen,

DK/N

mister garantien sin gyldighed. Trods korrekt anvendelse er der stadig nogle risikofaktorer, man skal være opmærksom på. Følgende punkter skal nævnes, afhængig af maskinens konstruktion og opbygning:

• Berøring af diamantskæreskive i uafdækket område.
• Indgriben i den roterende diamantskæreskive
• Udslyngning af fejlbehæftet diamantpåsats til skæreskive.
• Tilbageslag fra arbejdsemner og dele heraf ved forkert håndtering.
• Risiko for høreskader ved arbejde uden brug af høreværn.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

6. Inden ibrugtagning

• Maskinen skal opstilles, så den står stabilt, dvs. den skal skrues fast til en arbejdsbænk eller et understel.
• Alle afskærmninger og sikkerhedsanordninger skal være korrekt påmonterede, inden maskinen tages i brug.
• Diamantskiven skal kunne rotere frit.
• Inden du trykker på tænd/sluk-knappen, skal du sikre dig, at diamantskiven er monteret rigtigt, og at bevægelige dele går let og friktionsfrit.
• Inden du slutter maskinen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene.
• Kontroller, inden du tager maskinen i brug, at alle dele er intakte; beskadigede dele skal skiftes ud. Ved udskiftning af dele eller tilbehør skal du læse anvisningerne i denne vejledning opmærksomt.
• For at sikre optimal ydelse og en maksimal grad af sikkerhed skal maskinen holdes ren
• Kontroller maskinens ledning med jævne mellemrum.
• Under bearbejdningen skal sliddele kontrolleres, og fastgørelse af eventuelt løsnede dele efterprøves, ligesom tilbehørsdele skal være monteret korrekt.
  • Vigtigt! Fliseskæreren er udviklet til drift med vand.

Hver gang før du skærer og under selve skærearbejdet skal du sikre dig, at skivens diamantdel er dækket af vand. Kølevand på-/efterfyldes direkte i bakken.

6.1 Skift af diamantskæreskive:(fi g. 2/3) Skæreskiven skiftes ud på følgende måde:

• Træk stikket ud af stikkontakten.
  • Tag vandbakken (5) ud.
  • Tag sideoverdækningen (17) af.
  • Bloker motorakslen med 8 mm modholdet.
• Skru spærremøtrikken (18) til skiveflangen (16) af med en 19 mm-nøgle.
• Når skæreskiven er blevet afmonteret, renses skivellangen grundigt.
• Tag den nedslidte diamantskæreskive (15) ud, og sæt den nye på flangen, sæt yderflangen (16) på, og spænd møtrikken (18).
  • Fastgør sideoverdækningen (17).
• Vigtigt! Kontroller, at diamantskiven drejer den rigtige vej rundt!

6.2 Indstilling af øverste skiveværn (fi g. 1/7)

• Sæt kløvekilen (19) ind i holderen (11) ovenfra og ind gennem bordpladen; fastgør med skruerne (20).
• Indstil skiveværnet til ca. 5 mm over flisen. Fikser skiveværnet (3) ved hjælp af fingerskruen (9) som vist på fig. 1.
• Vigligt! Maskinen er udstyret med en skæreskive med gennemgående bestykning.

7. Drift

7.1 Plant snit (fl g. 1/5/8)

- Indstil snitbredden med parallelanslaget (2), og fikser med vingeskruerne (10). Bredden på emnet kan aflæses på skalaen.

- Fig. 5 viser, hvordan hænderne skal places under udførelse af plant snit. Fremføring foregår i overensstemmelse med skivens skæreevne. På den måde undgår man at materiale løsner sig, hvilket kan føre til uheld og personskade.

Vigtigt! Hold øje med vandstanden

DK/N

7.2 45°-vinkelsnit (jolly) (fi g. 1/6)

- Indstil bordets position som vist på fig. 6, og fikser med håndtagene (7). Placer flisen med den glaserede side mod arbejdsfladen, og kontroller, at diamantskiven ikke rører ved flisens glasurlag. Korriger om nødvendigt flisens position ind mod skiven.

- Fig. 6 viser, hvordan hænderne skal placeres under udførelse af 45°-vinkelsnit. Med højre hånd holdes arbejdsemnet i kontakt med diamantskiven, mens det skubbes frem med venstre hånd. Fremføring foregår i overensstemmelse med skivens skæreevne. På den måde undgår man at materiale løsner sig, hvilket kan føre til uheld og personskade.

7.3 Tænd/Sluk-knap (fi g. 1)

- Tryk på „l” på tænd-/sluk-knappen (12) for at tænde.

- Tryk på „0“ på tænd/sluk-knappen (12) for at slukke.

Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.

8.1 Rengøring

• Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.
• Vi anbefaler, at maskinen rengøres hver gang efter brug.
• Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele.

8.2 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

8.3 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

• Savens type
  • Savens artikelnummer.
  • Savens identifikationsnummer.
• Nummeret på den nødvendige reservedel.

Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

Maskinen er pakket ind for at undgå transportskader. Emballagen består af råmaterialer og kan således genanvendes eller indleveres på genbrugsstation.

Maskinen og dens tilbehør består af forskellige materialer, f.eks. metal og plast. Defekte komponenter skal kasseres ifølge miljøforskrifterne og må ikke smides ud som almindeligt husholdningsaff ald. Hvis du er i tvivl: Spørg din forhandler, eller forhør dig hos din kommune!

10. Opbevaring

Maskinen og dens tilbehør skal opbevares på et mørkt, lørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30°C. Opbevar el-værktøjet i den originale emballage.

11. Transport

Hvis du vil fl ytte maskinen et andet sted hen, skal den kobles fra nettet og så transporteres hen til et egnet sted.

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljormæssig forsvarlig vis.

Ejeren af el-værktlojet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaffe maskinen og dens dele ifølge miljøforskrifterne. Den Brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

DK/N

Garantibestemmelser

iSC GmbH eller kompetent byggemarked garanterer afhjælpning af mangler eller vareombytning i henhold til nedenstående oversigt, idet lovlastsatte garantikrav ikke berøres heraf.

Kategori Eksempel Garanti
Mangler i materiale eller konstruktion		24 måneder
Sliddele* 6 måneder
Forbrugsmateriale/forbrugsdele*	Skæreskive Garanti kun ved omgående defekt (24 t efter køb / dato på købskvittoring)
Manglende dele 5 hverdage

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Med hensyn til sliddele, forbrugsmateriale og manglende dele garanterer Fa. ISC GmbH resp. kompetent byggomarked afhjælpning af mangler eller omlevering under forudsætning af, at manglen er blevet anmeldt inden for 24 t (forbrugsmateriale), 5 hverdage (manglende deile) eller 6 måneder (sliddele) efter købet, og at købsdatoen dokumenteres ved fremvisning af købskvittering.

Ved mangler i materiale eller konstruktion, som er omfattet af garantien, bedes varen indsendt sammen med vedlagte produktkort i udfyldt stand. Det er vigtigt, at der anføres en nøjagtig fejlbeskrivelse.

Derfor bedes følgende spørgsmål besvares:

- Har produktet fungeret, eller var det defekt fra begyndelsen?

• Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
  • Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
  Beskriv venligst fejlfunktionen.

-46-

Vore produkter er underlagt streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis. Du kan naturligvis også ringe til os på det nedenfor angivne servicenummer. For indfrielse af garantikrav gælder følgende:

1. Nærværende garanti fastsætter betingelseme for udvidede garantiydelser. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen omfatter udelukkende mangler, som kan føres tilbage til materiale- eller produktionsfejl, og begrænser sig til afhjælpning af disse resp. levering af erstatningsprodukt. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Garantiaftale kan derfor ikke anses for indgået, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed. Endvidere dækker garantien ikke erstatningsydelser for transportskader, skader som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype), misbrug eller usagkyndig anvendelse (f.eks. overbelastning eller brug af værktoj eller tilbehør, som ikke er godkendt), tilsidesættelse af vedligeholdelses- og sikkerhedlsforkrifter, indtrængen af fremmedlegemer i apparatet (f.eks. sand, sten eller støv), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes) samt skader, der hidrører fra almindelig slitage. Dette gælder især batterier, som vi dog alligevel yder 12 måneders garanti på. Garantien mister sin gyldighed, hvis der allerede er blevet foretaget indgreb i apparatet.
3. Garantiperioden udgør 2 år at regne fra købsdatoen. Garantikrav skal gøres gældende inden for uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udlob. Reparation eller udskiftning af apparatet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.
4. For at kunne gøre garantikrav gældende skal du sende det defekte produkt portofrit til nedenstående adresse. Original købskvittering eller lignende dateret dokumentation skal vedsendes. Købskvitteringen skal gemmes som dokumentation! Beskriv venligst så nojagtigt som muligt grunden til din reklamation. Er defakten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens begrænsninger i henhold til garantibestemmelserne i nærværende betjeningsvejledning.

-47-
