MANUALE UTENTE TCTC 618 EINHELL

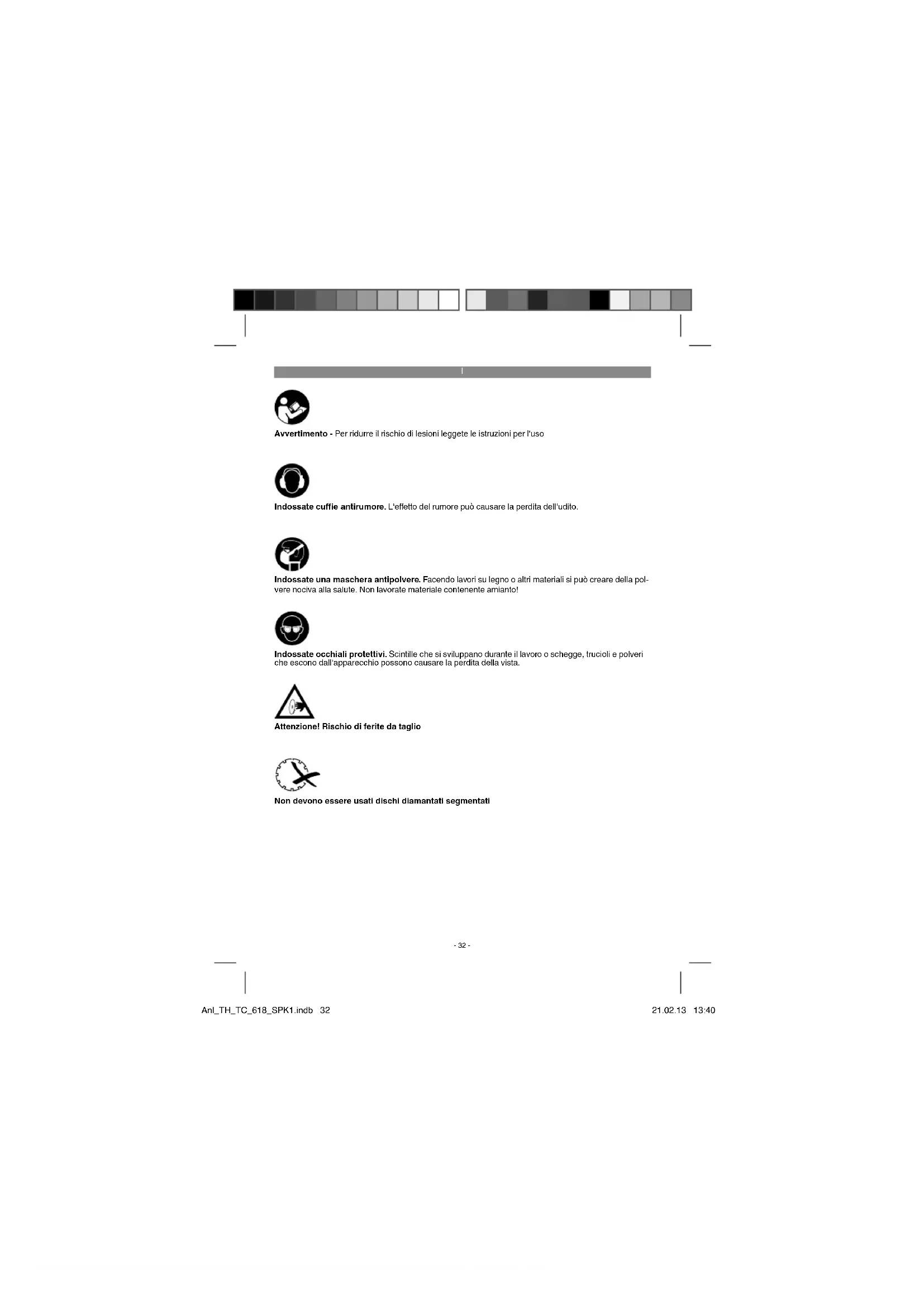

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l‘uso Indossate cuffi e antirumore. L‘eff etto del rumore può causare la perdita dell‘udito. Indossate occhiali protettivi. Scintille che si sviluppano durante il lavoro o schegge, trucioli e polveri che escono dall‘apparecchio possono causare la perdita della vista. Indossate una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della pol- vere nociva alla salute. Non lavorate materiale contenente amianto! Attenzione! Rischio di ferite da taglio Non devono essere usati dischi diamantati segmentati Anl_TH_TC_618_SPK1.indb 32Anl_TH_TC_618_SPK1.indb 32 21.02.13 13:4021.02.13 13:40I

Attenzione! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso. Conservatele bene per avere a disposizione le informazioni in qualsiasi mo- mento. Se date l’apparecchio ad altre persone consegnate loro queste istruzioni per l’uso insie- me all’apparecchio! Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze di sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Avvertimento! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

7. Vite zigrinata per la regolazione

8. Scala per taglio obliquo

11. Supporto per cuneo

20. Viti di fi ssaggio per supporto cuneo

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. ATTENZIONE L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Istruzioni per l’uso originali

Avvertenze di sicurezza

3. Caratteristiche tecniche

Potenza del motore: ................. 600 W S2 10 min Numero dei giri del motore: ................2950 min.

Motore a corrente alternata ........... 230 V ~ 50 Hz Categoria del materiale isolante ........ categoria B Tipo di protezione .......................................IP 54 Grado di protezione ........................................... I Lunghezza del taglio: ............................. illimitata Lunghezza jolly: ..................................... illimitata Altezza di taglio 90°: ................................. 35 mm Altezza di taglio 45°: ................................. 22 mm Piano di taglio-Dimensioni ..... 330 mm x 360 mm Disco diamantato .................. ø 180 x ø 25,4 mm Peso ...........................................................7,9 kg La durata di inserimento S2 di 10 min (esercizio breve) indica che il motore può essere solleci- tato con la potenza nominale (600 W) in modo continuo solo per il periodo (10 min) riportato sulla targhetta delle caratteristiche tecniche. In Anl_TH_TC_618_SPK1.indb 33Anl_TH_TC_618_SPK1.indb 33 21.02.13 13:4021.02.13 13:40I

caso contrario si riscalderebbe eccessivamente. Durante la pausa il motore si raff redda in modo sicuro ritornando alla temperatura iniziale. In folle Livello di pressione acustica L

.................93 dB Livello di potenza acustica L

.................106 dB Avvertimento! Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova norma- lizzato e può variare a seconda del modo in cui l’elettroutensile viene utilizzato e, in casi eccezio- nali, può essere superiore al valore riportato. Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi. Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto stato.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

Indossate i guanti. Rischi residui Anche se questo elettroutensile viene utiliz- zato secondo le norme, continuano a sussis- tere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol- vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

4. Avvertenze importanti

Leggete attentamente le istruzioni per l’uso ed osservatene le avvertenze. Con l’aiuto di queste istruzioni per l’uso, familiarizzate con l’apparecchio, il suo uso corretto e le avvertenze di sicurezza. Attenzione! Per motivi di sicurezza è proibito l’uso del tagli- apiastrelle a bambini e ragazzi al di sotto dei 16 anni e alle persone che non conoscano bene queste istruzioni per l’uso.

Taglio con disco diamantato.

Tagli jolly con piano di lavoro inclinabile fino a 45°.

Raffreddamento ad acqua dei dischi.

Barra di guida e guida ad angolo.

Vaschetta estraibile come recipiente per l’acqua fredda. (Per l’estrazione si deve solle- vare leggermente l’apparecchio.)

Se il disco si blocca, spegnete l‘apparecchio e staccatelo dalla rete, togliete il pezzo da lavorare solo dopo aver eseguito tale oper- azione.

Il tagliapiastrelle può venire usato per i normali lavori di taglio su piastrelle di piccole o medie dimensioni (piastrelle in ceramica, in gres o simili) in modo corrispondente alle dimensioni dell’apparecchio. Non è permesso tagliare legno e metallo. L’apparecchio deve essere utilizzato solo per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle le- sioni di ogni tipo che ne derivino. Devono essere usati soltanto dischi adatti per l’apparecchio. È vietato l’utilizzo di lame. Anche il rispetto delle avvertenze di sicurezza nonché delle istruzioni di montaggio e delle avvertenze per l’uso contenute nelle istruzioni per l’uso rientra nell’uso corretto. Le persone che usano la macchina e che si oc- cupano della manutenzione devono conoscere l’utensile e gli eventuali pericoli. Inoltre devono essere osservate scrupolosamente le norme antinfortunistiche vigenti. Si devono rispettare anche le altre regole generali di medicina del la- voro e di sicurezza. Le modifi che all’apparecchio escludono completamente ogni responsabilità del costruttore e ogni danno che ne derivi. Anche se Anl_TH_TC_618_SPK1.indb 34Anl_TH_TC_618_SPK1.indb 34 21.02.13 13:4021.02.13 13:40I

l’apparecchio viene usato in modo corretto non si possono escludere completamente determinati fattori di rischio residuo. Visto il funzionamento e la struttura dell’apparecchio si potrebbero presen- tare i seguenti punti:

contatto con il disco diamantato nella zona non coperta.

impigliamento nel disco diamantato in movi- mento.

in caso d’uso improprio contraccolpo dei pez- zi e delle parti da lavorare.

danni all’udito se non si indossano le cuffie antirumore necessarie. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

6. Prima della messa in esercizio

L’apparecchio deve venire installato in po- sizione stabile, cioè avvitato su un banco di lavoro o un basamento solido.

Prima della messa in esercizio devono essere regolarmente montati tutti i dispositivi di sicu- rezza e le coperture.

Il disco diamantato deve potersi muovere liberamente.

Prima di azionare l’interruttore di ON/OFF ac- certatevi che il disco diamantato sia montato correttamente e che le parti mobili possano muoversi liberamente.

Prima di inserire la spina nella presa di cor- rente assicuratevi che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

Prima di usare l’apparecchio controllate che tutte le parti non siano danneggiate, in caso contrario sostituitele. Nel sostituire le parti o gli accessori seguite attentamente le istruzio- ni di questo manuale.

Per ottenere risultati ottimali e la massima si- curezza tenete sempre pulito l’apparecchio.

Controllate di quando in quando il cavo dell’apparecchio.

Durante il lavoro controllate i pezzi soggette ad usura ed il fissaggio di parti eventualmente allentate e verificate anche il montaggio degli accessori.

Importante! Il tagliapiastrelle è concepito per l’esercizio con acqua.

Ogni volta prima di eseguire un taglio e du- rante l’operazione stessa assicuratevi che la sezione diamantata del disco sia coperta di acqua. Versare o aggiungere l’acqua di raff- reddamento direttamente nella vasca.

6.1 Sostituire il disco diamantato (Fig. 2/3)

Per sostituire il disco consumato procedete nel modo seguente:

Staccate la spina dalla presa di corrente.

Togliere la copertura laterale (17).

Bloccate l’albero motore con la controtesta da 8 mm.

Svitate la vite di bloccaggio (18) della flangia del disco (16) con una chiave da 19 mm.

Lavate a fondo la flangia dopo lo smontaggio del disco.

Togliete il disco diamantato consumato (15) e mettete quello nuovo sulla flangia, inserite la flangia esterna (16) e serrate il dado (18).

Fissate di nuovo la copertura laterale (17).

Attenzione! Fate attenzione che il disco ruoti nel senso corretto!

6.2 Regolazione della protezione superiore

Inserite il cuneo (19) dall’alto nel supporto (11) attraverso il piano del tavolo e fissatelo con le viti (20).

Regolate la protezione del disco a ca. 5 mm al di sopra della piastrella da tagliare. Blocca- te la protezione del disco (3) con l’aiuto della vite zigrinata (9) indicata nella Fig. 1.

Importante! L’apparecchio è dotato di un dis- co con rivestimento continuo.

Regolate la larghezza di taglio con la guida parallela (2) e bloccatela con le viti ad alette (10). La larghezza del pezzo da lavorare vie- ne indicata dalla scala.

La Fig. 5 indica la posizione corretta delle mani durante il taglio piano. L’avanzamento deve corrispondere alla capacità di taglio del disco. In questo modo è garantito che non si stacchino parti di materiale, cosa che potreb- be causare infortuni o lesioni. Anl_TH_TC_618_SPK1.indb 35Anl_TH_TC_618_SPK1.indb 35 21.02.13 13:4021.02.13 13:40I

Attenzione! Controllate continuamente il livello dell’acqua

Posizionate il piano di taglio come indicato nella Fig. 6 e bloccatelo tramite le impugna- ture (7). Appoggiate la piastrella con il lato smaltato sul piano di lavoro e controllate che il disco diamantato non tocchi lo smalto della piastrella. Eventualmente correggete la posi- zione della linea di taglio.

La Fig. 6 indica la posizione corretta delle mani durante il taglio obliquo a 45°. La mano destra tiene il pezzo da lavorare a contatto con il disco diamantato mentre la mano sinis- tra spinge il pezzo in avanti. L’avanzamento deve corrispondere alla capacità di taglio del disco. In questo modo è garantito che non si stacchino parti di materiale, cosa che potreb- be causare infortuni o lesioni.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L’apparecchio si trova in una confezione per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L’apparecchio e i suoi accessori sono fatti di ma- teriali diversi, per es. metallo e plastica. Conseg- nate i pezzi difettosi allo smaltimento di rifi uti spe- ciali. Per informazioni rivolgetevi ad un negozio specializzato o all’amministrazione comunale!

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale.

Se volete trasportare l‘apparecchio in un altro luo- go, scollegatelo dalla rete elettrica e posizionatelo nel nuovo luogo di utilizzo. Anl_TH_TC_618_SPK1.indb 36Anl_TH_TC_618_SPK1.indb 36 21.02.13 13:4021.02.13 13:40I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_TH_TC_618_SPK1.indb 37Anl_TH_TC_618_SPK1.indb 37 21.02.13 13:4021.02.13 13:40I

Disposizioni di garanzia La ditta iSC GmbH, ovvero il centro fai-da-te competente, garantisce l‘eliminazione di difetti ovvero la sostituzione dell‘apparecchio in conformità con la tabella seguente, senza che ciò infl uisca sui diritti di garanzia previsti dalla legge. Categoria Esempio Prestazione di garanzia Difetti di materiale o fabbrica- zione 24 mesi Parti soggette ad usura * 6 mesi Materiale di consumo/ parti di consumo * Disco Garanzia solo in caso di difetto immediato (24h dopo acquisto/ data documento di acquisto) Parti mancanti 5 giorni lavorativi

• non necessariamente compreso tra gli elementi forniti! Relativamente a parti soggette ad usura, materiale di consumo e parti mancanti, la ditta iSC GmbH, ov- vero il centro fai-da-te responsabile, garantisce un‘eliminazione dei difetti ovvero una fornitura sostitutiva solo se il difetto viene comunicato entro 24h (materiale di consumo), 5 giorni lavorativi (parti mancanti) o 6 mesi (parti soggette ad usura) dall‘acquisto e se la data di acquisto viene documentata tramite il documento di acquisto. In caso di difetti del materiale o di fabbricazione vi preghiamo in caso di garanzia di presentare l‘apparecchio con il certifi cato di garanzia accluso, compilato in tutte le sue parti. In questo caso è im- portante che riportiate una precisa descrizione del difetto. A tal fi ne rispondete alle seguenti domande.

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_TH_TC_618_SPK1.indb 38Anl_TH_TC_618_SPK1.indb 38 21.02.13 13:4021.02.13 13:40I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non

tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o

di produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l’uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall’uso improprio o illecito (come per es. sovraccarico dell’apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell’apparecchio (come per es. sabbia, pietre o polvere), dall’impiego della forza o dall’infl usso esterno (come per es. danni dovuti a caduta) e dall’usura normale e dovuta all’impiego. Ciò vale particolarmente per batterie, per esse concedia- mo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono già eff ettuati interventi sull’apparecchio.

3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devo-

no essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto

all’indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un’altra prova d’acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di recla- mo nel modo più dettagliato possibile. Se il difetto dell’apparecchio rientra nella nostra prestazione di garanzia, ricevete l’apparecchio riparato o un apparecchio nuovo a stretto giro di posta. Naturalmente eff ettuiamo a pagamento anche riparazioni sull’apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l’apparecchio all’indirizzo del servizio assistenza. Per parti mancanti, di consumo e soggette ad usura rimandiamo alle limitazioni di questa garanzia se- condo le Disposizioni di garanzia di queste istruzioni per l‘uso. Anl_TH_TC_618_SPK1.indb 39Anl_TH_TC_618_SPK1.indb 39 21.02.13 13:4021.02.13 13:40DK/N
