BRUGSANVISNING BS 105 FESTOOL

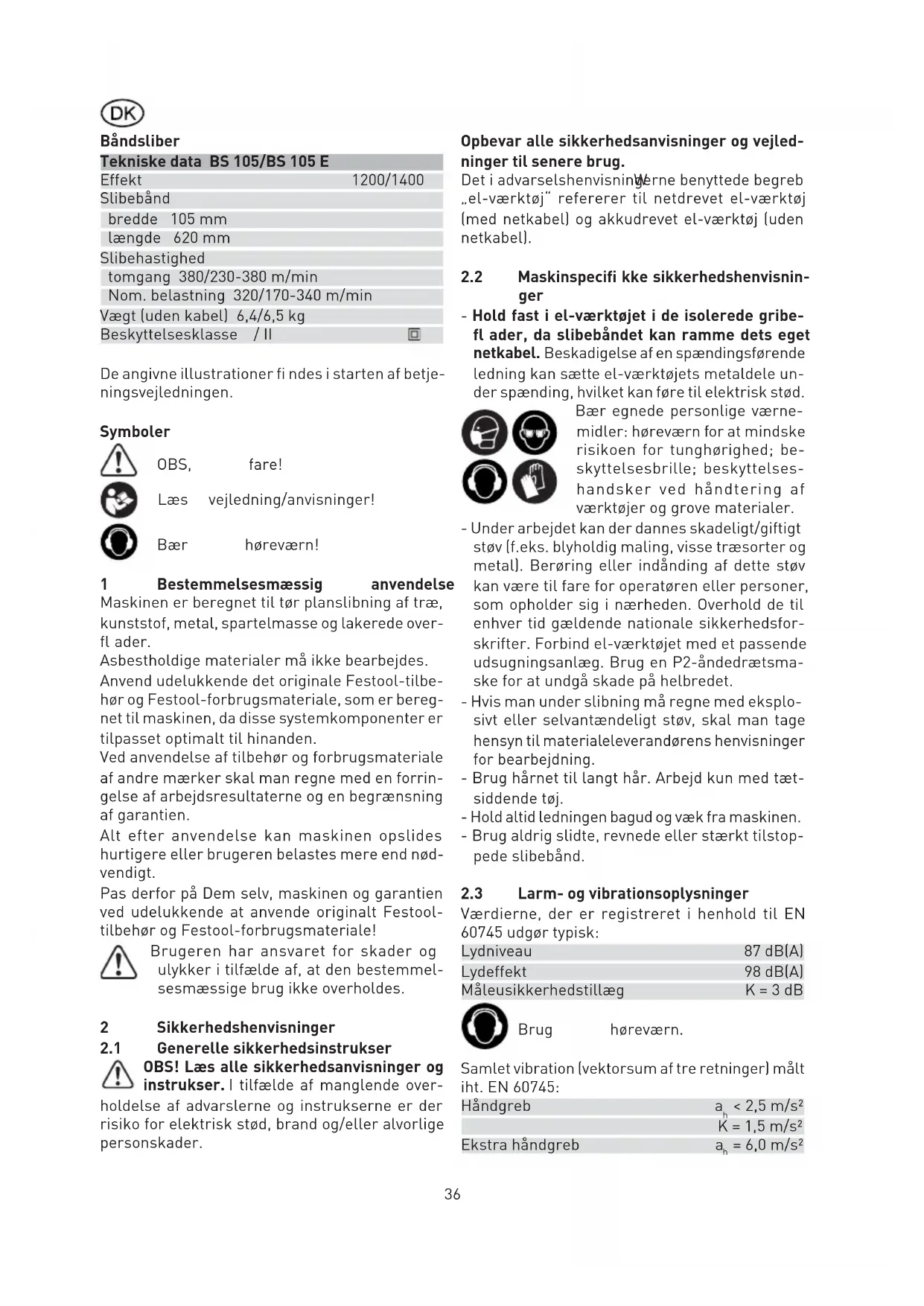

2.1 Generelle sikkerhedsinstrukser

OBS! Læs alle sikkerhedsanvisninger og instrukser. I tilfælde af manglende over- holdelse af advarslerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Opbevar alle sikkerhedsanvisninger og vejled- ninger til senere brug. Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

2.2 Maskinspecifi kke sikkerhedshenvisnin-

ger - Hold fast i el-værktøjet i de isolerede gribe- fl ader, da slibebåndet kan ramme dets eget netkabel. Beskadigelse af en spændingsførende ledning kan sætte el-værktøjets metaldele un- der spænding, hvilket kan føre til elektrisk stød. Bær egnede personlige værne- midler: høreværn for at mindske risikoen for tunghørighed; be- skyttelsesbrille; beskyttelses- handsker ved håndtering af værktøjer og grove materialer. - Under arbejdet kan der dannes skadeligt/giftigt støv (f.eks. blyholdig maling, visse træsorter og metal). Berøring eller indånding af dette støv kan være til fare for operatøren eller personer, som opholder sig i nærheden. Overhold de til enhver tid gældende nationale sikkerhedsfor- skrifter. Forbind el-værktøjet med et passende udsugningsanlæg. Brug en P2-åndedrætsma- ske for at undgå skade på helbredet. - Hvis man under slibning må regne med eksplo- sivt eller selvantændeligt støv, skal man tage hensyn til materialeleverandørens henvisninger for bearbejdning. - Brug hårnet til langt hår. Arbejd kun med tæt- siddende tøj. - Hold altid ledningen bagud og væk fra maskinen. - Brug aldrig slidte, revnede eller stærkt tilstop- pede slibebånd.

2.3 Larm- og vibrationsoplysninger

Værdierne, der er registreret i henhold til EN 60745 udgør typisk: Lydniveau 87 dB(A) Lydeffekt 98 dB(A) Måleusikkerhedstillæg K = 3 dB Brug høreværn. Samlet vibration (vektorsum af tre retninger) målt iht. EN 60745: Håndgreb a

= 6,0 m/s²37 K = 2,0 m/s² De angivne emissionsværdier (vibration, støj) – bruges til sammenligning af maskiner, – men kan også bruges til en foreløbig bedømmel- se af vibrations- og støjbelastningen ved brug. – repræsenterer de vigtigste anvendelsesformål for elværktøjet. En forhøjelse er mulig ved andre formål, med andre indsatsværktøjer eller ved utilstrækkelig vedligeholdelse. Vær opmærksom på maskinens tomgangs- og stilstandstider! 3 El-tilslutning og ibrugtagning Bemærk netspændingen: Strømkildens spænding og frekvens skal svare til an- givelserne på maskinens typeskilt. I Nordamerika må der kun bruges Festool-ma- skiner med spændingsangivelsen 120 V/60 Hz. Til-/frakobling Kontakten (1.3) fungerer som til-/frakobler (trykke = TIL, slippe = FRA). Til varig drift kan man trykke arreteringsknappen (1.2) ind og lade den falde i hak. Hvis man trykker på kontakten igen, deaktiveres arreteringen igen. 4 Indstillinger på maskinen Træk altid stikket ud af stikdåsen før ar- bejde påbegyndes med maskinen!

4.1 Hastighedsregulering (BS 105 E)

Med stillehjulet (2.5) kan slibehastigheden indstil- les trinløst. Dette muliggør at tilpasse skæreha- stigheden optimalt til materialet (se tabel). Den optimale slibehastighed skal afprøves ved arbejdets start, da fl ere faktorer gør sig gældende (f.eks. arbejdsemnets beskaffenhed, slibebåndets fabrikat og korn samt behændighed). De angivne værdier i tabellen er kun vejledende værdier. Anvendelses- formål Stillehjul trin Slibepapirets kornstørrelse Massivt træ 4 - 6 100 Finér 3 - 4 120 Spånplader 5 - 6 100 Kunststof 1 - 4 100 Stål 2 - 4 80 Fjernelse af lak 1 - 3 24

4.2 Udskiftning af værktøj

- Skyd armen (3.6) frem. Slibebåndet løsnes der- med. - Tag det gamle slibebånd af. - Sæt et nyt slibebånd i. Obs! Ved ilægning af slibebåndet er det vigtigt, at båndets rotations- retning (sædvanligvis med en pil på indersiden) stemmer overens med maskinens rotationsret- ning (3.5). - Skyd armen (3.6) tilbage i udgangsstilling igen. - Tænd for maskinen, og kontroller slibebåndets løb. Slibebåndet skal løbe midt på slibeun- derlaget (3.4). Er det ikke tilfældet, reguleres slibebåndets løb med drejeknappen (3.1).

Slut altid maskinen til en udsugning ved støvdannende arbejde. Selvafsugning Fastgør støvposens (4.1) tilslutningsstykke (4.3) til udsugningsåbningen (4.2) ved at dreje det mod højre. Bladfjedrene (4.5) skal røre ved maskinens mo- torhus. Når støvposen skal tømmes, tages den af igen ved at dreje den mod venstre. Afsugning med støvsuger Fastgør adapteren (4.4) til udsugningsåbningen (4.2) i stedet for støvposen. På adapteren kan der monteres en Festool- støvsuger med en slangediameter på 36 mm eller 27 mm.

Indstil luftspjældet (1.1) sådan, at den udstrøm- mende køleluft ikke generer under arbejdet. 5 Arbejde med maskinen - Maskinen må ikke stå på arbejdsemnet, når den tændes. - Maskinen skal være tændt, når den sættes på arbejdsemnet. Sluk først for maskinen igen, når den er fjernet fra arbejdsemnet. - Sluk altid for maskinen, før den lægges til side, og vent, indtil maskinen er helt standset. - Fastgør altid arbejdsemnet på en sådan måde, at det ikke kan bevæge sig under bearbejdningen. - Maskinen skal altid holdes med begge hænder i de dertil beregnede greb (1.4, 1.5). Bearbejdning af metal Når metal bearbejdes, skal følgende sik- kerhedsforanstaltninger overholdes af sikkerhedsmæssige grunde: - Tilslut maskinen via et fejlstrømsrelæ (HFI-/ PRCD-relæ).38 - Slut maskinen til et egnet udsugningsaggregat. - Maskinens motorhus skal rengøres regelmæs- sigt for støvafl ejringer. - Brug beskyttelsesbriller. - Ved slibning af metal opstår der gnister. Pas på med, at ingen personer kommer i fare. På grund af brandfare må der ikke være brændbare materialer i nærheden (gnistområdet). Arbejdshenvisninger Arbejd med et så lavt slibetryk som muligt. Ma- skinens egenvægt er tilstrækkelig. Arbejd med moderat fremføring. Før maskinen i parallelle, overlappende baner hen over ar- bejdsemnet. Slib i fi berretningen for at sikre en god overfl ade. Rens jævnligt arbejdsemnets overflade ved slibning af lak, så lakslibestøvet ikke klæber til slibebåndet. Brug et slibebånd, der er blevet brugt til bearbejd- ning af metal og ingen andre materialer.

5.1 Stationær anvendelse (Til dels tilbehør)

- Fastgør de to fødder (5.3) til de to gevindhuller (4.6). Obs! Føddernes lige sider skal vende ind mod hinanden. - Sørg for at maskinen står stabilt: Spænd fød- derne fast på underlaget med skruetvinger.

5.2 Længdeanslag (Til dels tilbehør)

- Fastgør længdeanslaget til gevindhullet (5.2) med skruen (5.1). - Ved at løsne skruen (6.3) kan længdeanslaget forskydes langs med slibebåndet. - Ved slibning af skrå fl ader kan længdeanslaget drejes ved at løsne skruen (6.2). Skalaen (6.1) viser den indstillede vinkel.

5.3 Sliberamme (Til dels tilbehør)

Montering - Sæt maskinen på sliberammen ved at føre tapperne (2.3) ind i noterne (2.4) Vinkelbeslaget (2.2) til højdejustering skal ligge under fjederen (2.1). - Tryk maskinen ned i retning af noterne (2.4), til vinkelbeslaget (2.2) går i hak. Demontering - Tryk fi ngerskruen (2.7) ned, til vinkelbeslaget (2.2) løsner sig fra fjederen. - Tag maskinen af sliberammen. Bemærk: Styrepladerne (2.4) til sliberammen er justeret fra fabrikkens side. Lad dem derfor blive på maskinen! Arbejde med sliberammen Sliberammen justeres i højden med fi ngerskruen (2.7). Skæredybden (den del af slibebåndet, der rager ud over sliberammen) forøges ved at dreje fi ngerskruen i retning af plustegnet. En omdrej- ning på fi ngerskruen svarer til 0,4 mm. Tip: Brug et prøveemne for at indstille sliberam- men til den optimale skæredybde. Tryk efter endt arbejde excenterstangen (2.6) ind mod maskinen, til den går i hak. Maskinen løf- tes således op fra arbejdsemnet. Skæredybden forbliver uændret, når excenterstangen trykkes tilbage igen. 6 Service og vedligeholdelse Træk altid stikket ud af stikdåsen før ar- bejde påbegyndes med maskinen! Alt service- og vedligeholdelsesarbejde, hvor man skal åbne motorkabinettet, må udelukkende gennemføres af et autorise- ret kundeservice-værksted. Kundeservice og reparationer må kun udføres af producenten eller service- værksteder: Nærmeste adresse fi nder De på: www.festool.com/Service EKAT

Brug kun originale Festoolreservedele! Best.-nr. fi nder De på: www.festool.com/ Service Maskine og udluftningsslidser skal altid være rene. Polereren er udstyret med selvafbrydende kul, som afbryder for strømmen, når de skal skiftes. Slibeunderlaget (3.4) skal udskiftes, når grafi tbe- lægningen er nedslidt. Det gøres ved at løsne de tre skruer (3.2) og tage tryklisten (3.3) af. 7 Tilbehør, værktøjer Bestillingsnumrene for det nedenfor beskrevne tilbehør kan De fi nde i Deres Festool-katalog eller på internettet under „www.festool.com“. Slibeunderlag Der leveres et slibeunderlag til groft slibearbejde med høj slibeeffekt. Slibebånd - Kunstharpiksbundne slibebånd med X-lærred: Slibning af træ, masonitplader, jern, stålplader, uædelt metal og letmetal. - Combinations-slibebånd: Fjernelse af maling og betonrester, slibning af gipsfl ader.39 8 Bortskaffelse El-værktøj må ikke bortskaffes med almindeligt husholdningsaffald! Maskine, tilbehør og embal- lage skal tilføres en miljøvenlig form for genbrug! Overhold de gældende nationale regler. Kun EU: I henhold til det europæiske direktiv 2002/96/EF skal brugt el-værktøj indsamles sær- skilt og tilføres en miljøvenlig form for genbrug. Informationer om REACh: www.festool.com/ reach40 Båndslipemaskin Tekniske data BS 105/BS 105 E Effekt 1200/1400 W Slipebånd bredde 105 mm lengde 620 mm Slipehastighet tomgang 380/230-380 m/min Nominell belastning 320/170-340 m/min Vekt (uten kabel) 6,4/6,5 kg Verneklasse / II De oppgitte illustrasjoner fi nnes ved begynnelsen av bruksanvisningen. Symboler Advarsel mot generell fare Anvisning/les merknader!
