MANUALE UTENTE BS 105 FESTOOL

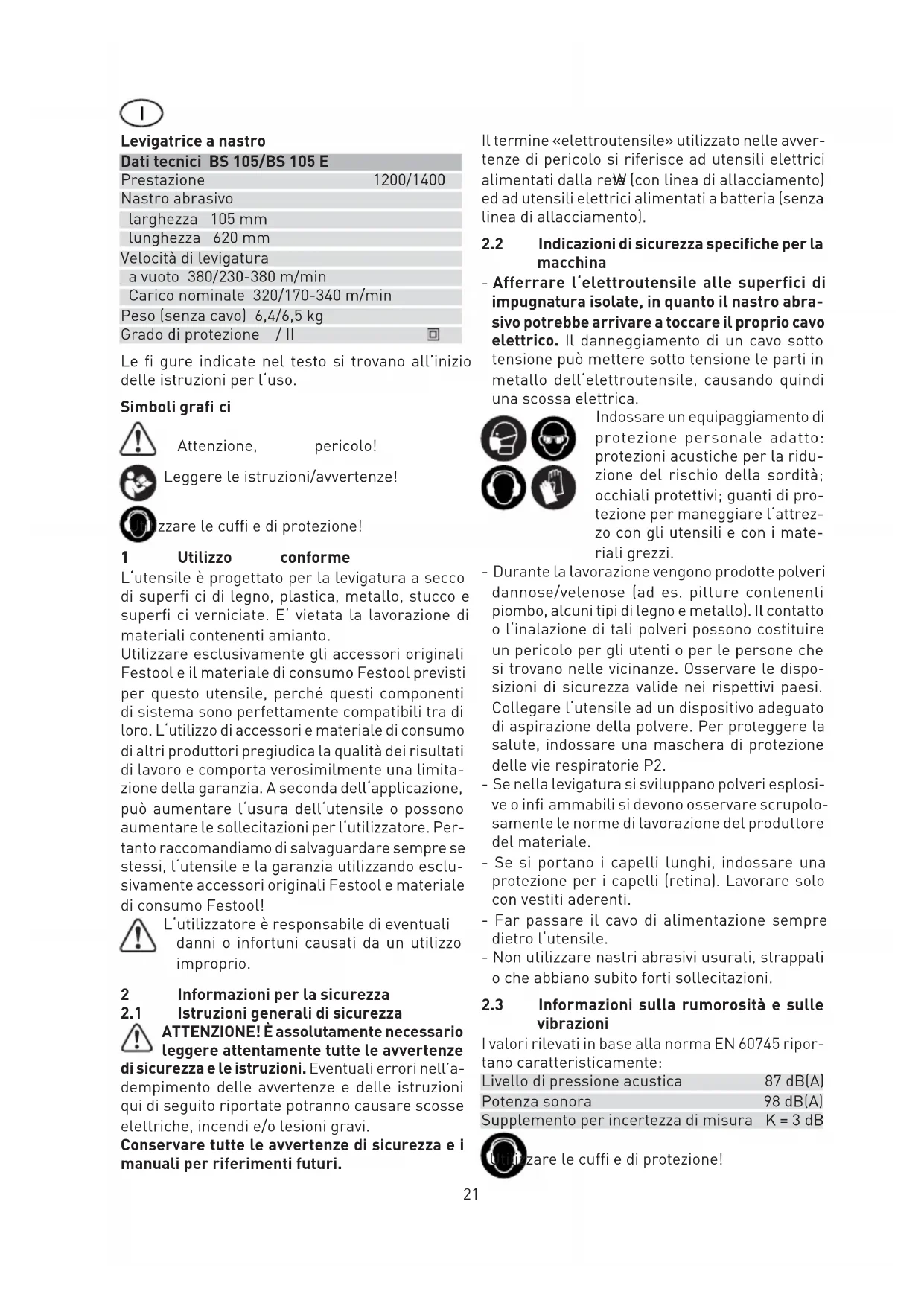

2.1 Istruzioni generali di sicurezza

ATTENZIONE! È assolutamente necessario leggere attentamente tutte le avvertenze di sicurezza e le istruzioni. Eventuali errori nell’a- dempimento delle avvertenze e delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze di sicurezza e i manuali per riferimenti futuri. Il termine «elettroutensile» utilizzato nelle avver- tenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

2.2 Indicazioni di sicurezza specifi che per la

macchina - Afferrare l‘elettroutensile alle superfici di impugnatura isolate, in quanto il nastro abra- sivo potrebbe arrivare a toccare il proprio cavo elettrico. Il danneggiamento di un cavo sotto tensione può mettere sotto tensione le parti in metallo dell‘elettroutensile, causando quindi una scossa elettrica. Indossare un equipaggiamento di protezione personale adatto: protezioni acustiche per la ridu- zione del rischio della sordità; occhiali protettivi; guanti di pro- tezione per maneggiare l‘attrez- zo con gli utensili e con i mate- riali grezzi. - Durante la lavorazione vengono prodotte polveri dannose/velenose (ad es. pitture contenenti piombo, alcuni tipi di legno e metallo). Il contatto o l‘inalazione di tali polveri possono costituire un pericolo per gli utenti o per le persone che si trovano nelle vicinanze. Osservare le dispo- sizioni di sicurezza valide nei rispettivi paesi. Collegare l‘utensile ad un dispositivo adeguato di aspirazione della polvere. Per proteggere la salute, indossare una maschera di protezione delle vie respiratorie P2. - Se nella levigatura si sviluppano polveri esplosi- ve o infi ammabili si devono osservare scrupolo- samente le norme di lavorazione del produttore del materiale. - Se si portano i capelli lunghi, indossare una protezione per i capelli (retina). Lavorare solo con vestiti aderenti. - Far passare il cavo di alimentazione sempre dietro l‘utensile. - Non utilizzare nastri abrasivi usurati, strappati o che abbiano subito forti sollecitazioni.

2.3 Informazioni sulla rumorosità e sulle

vibrazioni I valori rilevati in base alla norma EN 60745 ripor- tano caratteristicamente: Livello di pressione acustica 87 dB(A) Potenza sonora 98 dB(A) Supplemento per incertezza di misura K = 3 dB Utilizzare le cuffi e di protezione!22 Valori complessivi sulle vibrazioni a

(somma vet- toriale di tre direzioni) rilevati secondo la norma EN 60745: Impugnatura a

=6,0 m/s² K = 2,0 m/s² I valori di emissione indicati (vibrazioni, rumo- rosità) – hanno valore di confronto tra le macchine, – permettono una valutazione provvisoria del carico di rumore e di vibrazioni durante l’uso, – rappresentano l’attrezzo elettrico nelle sue applicazioni principali. Valori maggiori sono plausibili con altre ap- plicazioni, con altri utensili e in caso di scarsa manutenzione. Osservare i tempi di pausa e di funzionamento a vuoto della macchina! 3 Allacciamento elettrico e messa in fun- zione Attenzione alla tensione di rete: La ten- sione e la frequenza dell‘ alimentazione di corrente devono corrispondere alle indicazioni riportate sulla targhetta dell‘utensile. In America settentrionale è consentito esclusiva- mente l‘impiego di utensili Festool con tensione 120 V/60 Hz. Accensione/spegnimento L‘interruttore (1.3) funziona come interruttore On/ Off (schiacciato = apparecchio inserito, rilasciato = apparecchio spento). In caso di utilizzo prolungato può essere bloccato in posizione mediante il pul- sante di bloccaggio laterale (1.2). Il blocco verrà nuovamente disinserito mediante un‘ulteriore pressione dell‘interruttore. 4 Impostazioni della macchina Prima di eseguire qualsiasi lavoro sulla macchina staccare sempre la spina dalla presa di corrente!

4.1 Regolazione del numero di giri (BS 105 E)

La velocità di levigatura può essere impostata in modo continuo mediante la rotella di regolazione (2.5). In tal modo sarà possibile adeguare in ma- niera ottimale la velocità ai materiali di volta in volta utilizzati (vedere tabella). La velocità di levigatura ottimale deve essere in- dividuata per tentativi all‘inizio dei lavori di sme- rigliatura, perché ci sono molteplici fattori che determinano la velocità ottimale (ad es. la qualità del materiale da lavorare, il materiale del nastro abrasivo e la grana, l‘abilità dell‘operatore). I valori riportati nella tabella sono pertanto solo indicativi. Applicazione Posizione della rotella Grana della carta abrasiva Legno massello 4 – 6 100 Fogli per impi- allacciatura 3 – 4 120 Pannelli compensati 5 – 6 100 Plastica 1 – 4 100 Acciaio 2 – 4 80 Rimozione di vernice 1 – 3 24

4.2 Cambio dell‘utensile

- Ribaltare in avanti la leva (3.6). Il nastro abrasivo si allenta. - Rimuovere il nastro abrasivo usato. - Inserire un nuovo nastro abrasivo. Attenzione: Durante l’applicazione fate attenzione che la direzione di funzionamento del nastro di leviga- tura (solitamente contrassegnata dalla freccia sul lato interno) corrisponde alla direzione di funzionamento della macchina (3.5). - Riportare la leva (3.6) nella posizione iniziale. - Accendere l‘utensile e controllare il movimen- to del nastro abrasivo. Il nastro abrasivo deve scorrere al centro della base di levigatura (3.4). Se non è così, regolare il percorso del nastro abrasivo mediante la manopola (3.1).

4.3 Aspirazione della polvere

Allacciare sempre la macchina ad un dispositivo di aspirazione durante i lavori che generano polvere. Aspirazione propria Fissare il raccordo (4.3) del sacchetto raccoglipol- vere (4.1) ruotandolo verso destra sull‘apertura di aspirazione (4.2). Accertarsi che la molla a lamina (4.5) sia a con- tatto con la carcassa nastro dell‘utensile. Per svuotarlo, estrarre il sacchetto raccoglipolvere ruotandolo verso sinistra. Aspirazione esterna con apparecchio di aspira- zione Al posto del sacchetto raccoglipolvere, fi ssare l‘adattatore (4.4) sull‘apertura di aspirazione (4.2). Sull‘adattatore è possibile collegare un aspira- tore Festool con diametro del tubo fl essibile per aspirazione di 36 mm o 27 mm.23

4.4 Aria di raffreddamento

Regolare la bocchetta per il passaggio dell‘aria (1.1) in modo che l‘aria di raffreddamento non dia fastidio all‘operatore durante il lavoro. 5 Lavori con la macchina - Accendere l‘utensile solo quando non è appog- giato sul pezzo in lavorazione. - Portare l‘utensile a contatto con il pezzo in lavorazione solo quando è acceso. Spegnere l‘utensile solo dopo averlo sollevato dal pezzo in lavorazione. - Spegnere sempre l‘utensile prima di riporlo e aspettare che si sia arrestato completamente. - Fissate sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione. - Tenete sempre la macchina con entrambe le mani mediante le impugnature (1.4, 1.5). Lavorazione del metallo Nella lavorazione del metallo si devono prendere, per motivi di sicurezza, i se- guenti provvedimenti: - Attivare preventivamente un interruttore di si- curezza per correnti di guasto (FI, PRCD). - Collegare la macchina ad un aspiratore adegua- to. - Pulire regolarmente la macchina dai depositi di polvere nella cassa del motore. - Indossare gli occhiali protettivi. - Durante la levigatura di metallo si formano delle scintille. Fare attenzione che queste non provochino lesioni a persone. A causa del peri- colo di incendio, vicino alla zona di lavoro (zona in cui arrivano le scintille) non devono trovarsi materiali infi ammabili. Istruzioni di lavoro Esercitare una pressione minima durante la le- vigatura. Il peso dell‘utensile esercita una pres- sione suffi ciente. Durante il lavoro, avanzare in modo uniforme. Eseguire con l‘utensile passate parallele e so- vrapposte sul pezzo in lavorazione. Levigare nella direzione delle fibre, per ottenere una buona qualità della superfi cie. Durante la levigatura di vernice, pulire regolar- mente la superfi cie del pezzo in lavorazione, in modo che la polvere di levigatura della vernice non si attacchi sul nastro abrasivo. Se un nastro abrasivo è stato utilizzato per la lavo- razione di un metallo, non utilizzarlo per lavorare altri materiali.

5.1 Uso stazionario (in parte disponibili come

accessori) - Fissare i due piedini (5.3) ai due fori fi lettati (4.6). Attenzione: i lati diritti dei piedini devono essere rivolti verso l‘interno. - Assicurarsi che l‘utensile sia in posizione stabi- le: bloccare i piedini sul piano di lavoro con un morsetto a vite.

5.2 Guida longitudinale (in parte disponibili

come accessori) - Fissare la guida longitudinale con la vite (5.1) al foro fi lettato (5.2). - Dopo l‘apertura della vite (6.3) è possibile por- tare la guida longitudinale a livello del nastro abrasivo. - Per levigare piani inclinati, dopo l‘apertura della vite (6.2) è possibile inclinare la guida longitudi- nale. La scala (6.1) indica l‘angolo impostato.

5.3 Telaio di levigatura (in parte disponibili

come accessori) Montaggio - Posizionare l‘utensile con le scanalature (2.4) sui perni (2.3) del telaio di levigatura. L‘elemento di snodo (2.2) della regolazione dell‘altezza deve aderire al lato inferiore della molla (2.1). - Premere l‘utensile verso il basso in direzione delle scanalature (2.4), finché l‘elemento di snodo (2.2) scatta in posizione. Smontaggio - Premere la vite a testa zigrinata (2.7) verso il basso, fi nché l‘elemento di snodo (2.2) esce dal fermo a molla. - Rimuovere l‘utensile dal telaio di levigatura. Avvertenza: I supporti di guida (2.4) per il telaio di levigatura sono registrati dalla fabbrica. Pertanto, non rimuoverli dall‘utensile! Lavoro con il telaio di levigatura Il telaio di levigatura può essere regolato in altezza mediante la vite a testa zigrinata (2.7). Per aumen- tare la profondità di taglio (sporgenza del nastro abrasivo rispetto al telaio di levigatura), ruotare la vite in direzione del segno più. Una rotazione della vite a testa zigrinata corrisponde a 0,4 mm. Accorgimento: Utilizzare un pezzo di prova per impostare il telaio di levigatura sulla profondità di taglio ottimale. Al termine del lavoro, premere la leva a eccen- trico (2.6) fi nché scatta in direzione dell‘utensile. L‘utensile viene così sollevato dal pezzo in lavo- razione. Dopo aver riportato in posizione la leva a eccentrico, è nuovamente disponibile la profondità di taglio impostata in precedenza.24 6 Manutenzione e cura Prima di eseguire qualsiasi lavoro sulla macchina staccare sempre la spina dalla presa di corrente! Tutti i lavori di manutenzione e ripara- zione per i quali sia necessario aprire la scatola del motore devono essere eseguiti esclusivamente da un Centro Assistenza Clienti autorizzato. Servizio e riparazione solo da parte del costruttore o delle officine di servizio autorizzate. Le offi cine più vicine sono riportate di seguito: www.festool.com/ Service EKAT
