BRUGSANVISNING Helium Pro Quickie
Takk for at du valgte et kvalitetsprodukt fra SUNRISE MEDICAL.
Hvis du ikke fær svar der uller dersom du har sporsmal om noe, kan du skrive ellringe til Sunrise Medical pa:
VIKTIG:
IKKE BRUK DENNE RULLESTOLEN FØR
DU HAR LEST IGJENNOM OG FORSTÄTT
HELE
BRUKERVEILEDNINGEN.
Bruk
Finn ut hvilken effekt tyngdepunktet har pa rullestolen, f.eks. i hellinger, bakker, i forskjellige stigninger samt nár du kjoer over hindringer. Gjor kun dette med hjelp fra en ledsager.
For à unngà à skade hendene dine, má du ikke · plassere dem mellom eikene aller mellom bakhjulet og bremsen nár du bruker rullestolen.
- Hvis rullestolen er utstyrt med drivringer i lettmetall, kan fingrene dine bli varme nár du bremser stolen i stor fart eller nedover lange bakker.
Pass pata ledsageren kun holder i fastmonterte deler pa rullestolen (f.eks. ikke i benstottene eller klesbeskytterne).
När en lfterampe brukes, pass på at de monterete · tippesikringene er plassert utenfor faresonnen.
Koble inn bremsene när rullestolen stär på ujevn · grunn ell er du forflytter deg fra stolen (f.eks inn i en bil).
Hver gang drivhjulene har blitt justert, ma avstanden mellem hjulene og bremsene kontrolleres og etterjusteres om nødvendig.
Bremsespakforlenger
For à justere tyngdepunktet, fjern de to skruene (A) og flytt braketten til den stillingen du ønsker (Fig. 4.10.2). Sett tiltbake og stram skruene (5Nm)
Justere fotplaten
Justere benstootten
ADVARSEL!
Skruene ma strammes til pa nytt. Hvis ikke vil ikke vinkeljusteringen stilles inn.

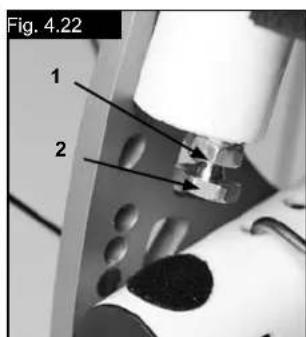

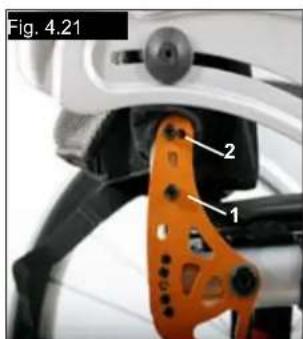

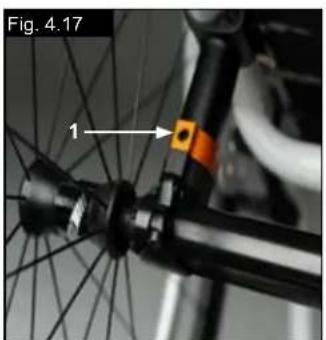

Felle ned ryggen
Vær forsiktig sik at du ikke klemmer fingre dine när ryggen felles ned.
Tippesikringene ma heves aller senkes sik at det er en avstand pa 2,5 cm - 5 cm mellom tippesikringene og gulvet.
Trykk pa utloserknappen pa tippesikringen, sik at beggetappene trekkes innover. Flytt det innvendige roret oppeller ned for a feste det i hullene. Slipp opp knappen. Juster den andre tippesikringen pa samme mate. Begge tippesikringene ma vare plassert like hoyt. (Fig. 4.31).
FAREI
Rullestolen /kryssrormantasjen knepper ikke på plass i setet
En rullestol som er festet i et kjoretoy, vil ikke gi like stor sikkerhet som kjoretoyets eget sikkerhetsbelte. Det anbefales alltid atBrukeren forflytes til et sete i kjoretoyet. Dersom en person ma sitte i rullestolen under transport, ma man ta hensyn til ffolgende:
△FARE!
Produktnavn / SKU-nummer
sikkerhed og korselsbegrangsninger 184
2.0 Handtering 186
3.0 Transport af korestolen 186
4.0 Indstillinger 186
Tippepedaler 186
Bremser 186
Lænke til Bageste affjedring 187
Justering af handcyklens aksel 189
Helium Pro-akslens justering 189

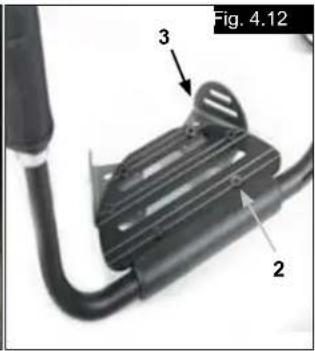

Justering af fodpladen 189
Sae de 190
Indstillinger - Snoll-on 190
Svinghjul 190

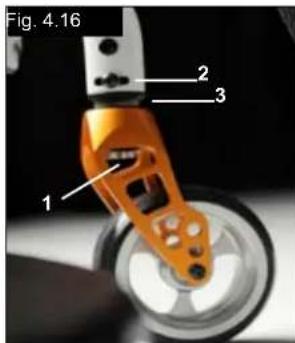

Sporing af hjul 190
Ryglæn 191
Sidestykker 192
Skubbehandtag 193
Antitipstotter 193

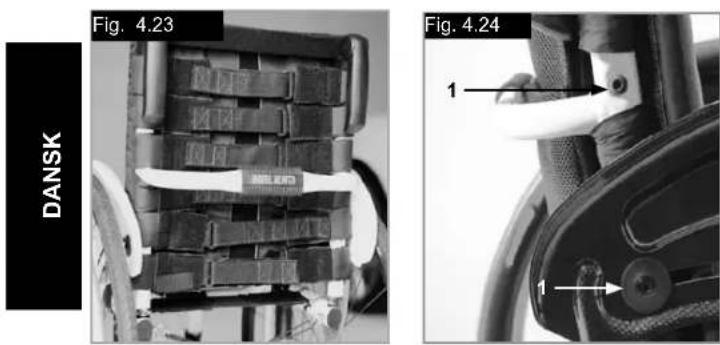

Stokkeholder 194

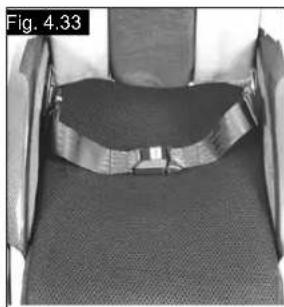

Hoftesele 194
5.0 Daek og montering 195
6.0 Vedligeholdelse og rengoring 195
7.0 Bortskaffelse/Genbrug af materialer 196
8.0 Fejlsøgning 196
9.0 Transportmuligheder 197
10.0 Navnemærkat 199
11.0 Garanti
12.0 Tekniske data 200
13.0 Tilspændingsmomenter 203
BEMAERK:
De korestole, der er vist og beskrevet i/DDne brugervejledning, er muligvis ikke njagtigt magen til din egen model. Dog er alle vegledninger stadig fuldt ud relevante uanset de forskellige detaljer, der matte vare. Producenten forbeholder sig ret til at aendre enhver form for vegtangivelser, mal aller andre tekniske data indeholdt i/DDne vegledning utden forudgaende varsel. Alle tal, mal og kapaciter vist i/DDne vegledning er omtrentlige og udgør altsa/DDne tekniske specifikationer.
Forklaringer
3.1 Forklaringer på advarselstekster brugt i denen vegledning
| Tekst Forklaring | |
| RISIKO! | Gør brugeren opmærksom på mulig risiko for alvorlig personskade eller livsfare, hvis det viste*råd ikke overholds |
| ADVARSEL! | Gør brugeren opmærksom på mulig risiko for personskade, hvis det viste*råd ikke overholds |
| VIGTIGT! | Gør brugeren opmærksom på mulig risiko for beskadigelse af kørestolen og dens udstyr, hvis det viste*råd ikke overholds |
| BEMÆRK: | Generelle*råd eller oplysninger om bedste fremgangsmåde |
| i | Henviser til yderligere dokumentationsmaterialie |
BEMAERK:
Skriv adress og Telefonnummer på din lokale servicereapeutant i det blanke felt.
I tilfelde af Funktionsvigt bo r du kontakte vedkommenede og forsøge at give dem alle de relevante oplysninger om problemet, sa de hurtigst muligt kan hjælp die.
Det glæder os meget, at du har valgt et førsteklasseses** produkt fra SUNRISE MEDICAL.
Iienne brugervejledning kan du finde mange gode råd og ideer, som vil gore din karestol til en velkendt og pälidelig partner i dagligdagen.
Hos Sunrise Medical lægger vi stor vægt pa at have et godt forhold til vores kunder. Derfor vil vi girne holde dig informeret om nye og aktuelleprodukter. At være tæt pa vores kunder betyder ogsa, at vi tilbyder sa hurtig og ukompliceret service som muligt i nært samarbejde med kunderne. Hvis du har brug for resededele erler tilbehør, ellher hvis du blot har et sporgsmål angæende din kørestol, starvi klart til at rådgive dig.
Vi ser naturligvis helst, at du er tilfreds med vores produit og service. Hos Sunrise Medical arbejder vi konstant pa at forbedre vores produiter.Der kan derfor forekomme aendringer i udvalget af produits, hvad angar udformning, tekologi og udstyr.Som folge heraf kan der icke rejses erstatningskrav pa baggrund af oplyninger erller illustrationer i donne brugervejledning.
SUNRISE MEDICALS
kvalitetsstyringsystem er godkendt i henhold til EN ISO 9001, ISO 13485 og ISO 14001.
Som producent af disse letvægtskørestole erklær SUNRISE MEDICAL hermed, at de overholder retningslinjen 93/42/EEC / 2007/47/EEC.
Hvis du har sporgsmål vedrørende brugen af din kørestol, vedligeholdelse eller sikkerhed, bedes du kontakte din autoriserede SUNRISE MEDICAL-forhandler.
Safremt der/DDke findes en autoriseret forhandler i dit omrade,llerhis du har yderligere sporgsmal,er du velkommen til at skrive ellringe til os:
VIGTIGT:
DU MÄ IKKE BRUGE KÖRESTOLEN FÖR DU HAR LAEST OG FORSTÄET DENNE VEJLEDNING.
V. Guldmann A/S - G2
Graham Bells Vej 21-23 A
8200 Aarhus N
Denmark
Korestole er konstruert til at anvendes af gangbesvarede aller bevagelseshaemmede personer og er udelukkende beregnet til deres personlige brug savel inden- som udendors.
Den maksimale vægtgrænse (inkluderer brugeren og vægten på det tilbehør, der er monteret på kørestolen) er angivet på det serienummermærkat, der er fastgjort på aktselrøret under sædet.
Garantien gælder kun, sāfremt produktet anvendes til de pataenkte formal og under de forudsætninger, der angives i/DDne vegledning.
Der mä IKKE anwendes eller monteres nogen form for tredjepartskomponenter på korestolen, medmindre sādanne er officielt godkendt af Sunrise Medical.
Anvendelsesomrade
De mange forskellige monteringsmuligheder somt korestolens modulbaserede konstruktion betyder, at donne korestol er egnet til brugere, som er gangbesvarede aller bevagelseshaemmede på grund af:
Lammelse
- Tab af lemmer (benamputering)
Defekte lemmer/misdannelse
- Ledkontraktion/ledskader
- Sygdomme som f.eks. hjerte- aller kredslobsproblemer, manglende balanceevne aller kakeksi. Desuden er karestolen egnet til aeldre personer, som stadig har krafter i overkroppen.
Inden man henviser til en bestemt karestolsmodel, bo r man tage hensyn til brugerens kropsstorrelse og vegt samt personens fysiske og psyiske helbred, alder, boligforhold og omgivelser.
1.0 Generelle bemærkninger angäende sikkerhed og kørselsbegrænsninger
Korestolen er udviklet og konstrueret sadan, at den yder maksimal brugersikkerhed De gældende internationale sikkerhedsstander enten opfylder eller overgår gældende internationale sikkerhedsstandarder. Ikkeesto mindre kan brugerekommen til skade ved forkertbrug af korestolen. Af sikkerhedsmaessige grunde skal nedenstaende regler overholds.
U autorisere de ellukorrektile tilpasninger erller justeringer oger risikoen for ulykker. Som karestolsbruger er du en del af den daglige trafik pa veje og fortove, ligesom alle andre trafikanter. Derfor vil vi gerne minde dig om, at du dermed skal overholde alle gaelende fardselsregler. Vær forsigtig, nár du anvender karestolen forste gang. Lær karestolen at kende.
Følgende br kontrolleres hver gang, inden kørestolen anvendes:
- Quick-release aksler på baghjulene
- Velcro pa sae de og ryg
Daek, dæktryk og bremser.
Inden der foretages justeringer af korestolen, er det vigtigt, at man laeser det pagaelende afsnit i brugervejledningen.
Huller i vejen ell er ujaevne overflader kan forarsage, at korestolen tipper, især ved korsel op ell erned ad bakker. Laen dig altid forover, nár du korer forlaens op over et trin ell er op ad en skrning.
RISIKO!
Man mä ALDRIG overskride den maksimale belastning pa 125 kg som gælder for brugeren samt eventuelle ting, der Transporteres pa kørestolen. Hvis den maksimale belastning overskrides, kan dette medføre skader pa kørestolen samt risiko for, at du falder ud, at kørestolen vælter, erler at du mister kontrollen, hvorved du selv og andere kan udsættes for alvorlige personskader.
Nár du færdes i mørke, bør du altid være iført lysst tøj • eller tøj med reflekser, SSE du bedre kan ses. Sørg for, at reflekserne i haver side og bag pa kørestolen er fuldt synlige. Det anbefales også, at du monterer en eigentlig lygte pa kørestolen.
For at undgå, at kørestolen vælter, eller at der opstár.
andre farlige situationer, bør du altid øve dig i brugen
af den nye kørestol på en jævn korselsflade med godt udsyn.
Undgå brug af fodpladerne ved ind- og udstigning af - korestolen. Fodpladerne bør slas op og svinges sa langt ud til sider som muligt, inden du stiger ud uller ind. Sorg altid for, at korestolen holder sa tæt som muligt pa det sted, hvor du har tænkt dig at sidde. Sorg for altid at anvende korestolen pa forsvarlig vis. F.eks. bør du altid undgå at køre ind mod uller over forbinderger (sasom trin og kantsten).uden at fremse imens, og du bør ikke køre hjuleneHardt ned i huller, mellemrum o.l.
Bremserne er ikke beregnet til at fremse en kørestol i bevægelse. De er kun monteret for at sikre, at kørestolen ikke pludselig begynder at kore af sig selv. Nár du stopper på en ujævn overflade, br du altid fremse kørestolen for at undga, at den korer af sig selv. Slå altid begge bremser til, da kørestolen ellers kan tippe.
Sorg for at afprove, hvad der sker, när ændringer af tyngdepunktet pavirker karestolens balance, f.eks. op og ned ad skräninger eller ved korsel over forbinderger. Dette br altid udfores med hjælp fra en erfaren ledsager.
I forbindelse med indstlinger i yderposition (f.eks. hvis baghulene sidder sa langt fremme som muligt), hvor brugeren ikke har den rette kropsholdning, risikerer man, at karestolen vælter selv på jævne kørsselsflader.
Sorg for at lene overkroppen tilbage ved korsel op ad skräninger og trin. Man ma under ingen omstændigheder kore skrat (diagonalt) op ell erned ad en skräning.
Korestolen mä ikke anvendes på rulletrapper, da · dette medforer risiko for alvorlige personskader, hviskorestolen vælter.
Kørestolen må ikke anvendes på skråninger >10^ . Den maksimale hældningsgrad for sikker kørsel på skråninger er dynamisk, dvs. den afhænger af kørestolskonfigurationen, brugerens fysiske evner som den måde, brugeren kører på. Eftersom brugerens fysiske evner og måde at kørere er forskellige fra person til person, kan den maksimale hældningsgrad for sikker kørsel参加会议 her. Denne hældningsgrad skal derfor fastslås af brugeren selv med hjælp fra en ledsager for at undgå, at kørestolen tipper på skråninger. Det anbefales på det kraftigste, at uerfarne brugere far monteret antitipstätter på kørestolen.
Huller i vejen aller ujævne overflader kan forårsage, at kørestolen tipper, især ved kørsel op uller ned ad bakker.
Korestolen mä ikke anvendes på mudrede eller.
isglatte korselsflader. Korestolen mä ikke anvendes på steder, hvor der ikke er adgang for fodgaengere.
For at undgå skader på hænderne bør man lade.
vare med at gribe mellem egerne eller mellem baghjulet og bremsen, mens korestolen er i bevægelse.
Især ved brug af drivringe i letvægtsmetal er der risiko for, at man brænder fingre neved härde opbremsninger, eller när der bremses på lange skränninger.
Korsel pa trapper bor kun ske med hjælp fra en · ledsager. Der vindes saerlig udstyr til hjælp med f. eks. korsel pa ramper erler af og pa karestolsliffe, og dette bør anwendes videst muligt. Hvis der ici er egnet udstyr til radighed, skal krestolen tippes bagover og skubbes - men aldrig bæres - hen over forhindringen (dette kræver 2 ledsagere). For brugere, som vejer mere end 100kg ,frarades det, at man anvender donne manøvre til forcering af trapper o.l.
Normalbörenhver form for antitipstätter, som er monteret pa korestolen, indstilles forud for forcering af trin o.l., sa stotteme icike kan komme i Kontakt med forbindingen. I modsat fald risikerer man at comme alvorigt til skade, hviskorestolen væller. Efter forceringen skal antitipstätterne indstilles, sá de sidder i den rette position igen.
Sorg for, at ledsageren kun holder i karestolen ved hjaelp af de dele, der sidder forsvarligt fast (dvs. ikke fodstotterne eller sidestykkerne).
När man anvender kørestolslift, skal man sorge for, at eventuelle pamonterede antitipstøtter er placeret, sa de ikke rager ud over platformen.
Hvis man holder på en ujaevn overflade eller ved. overforsel til og fra karestolen (f.eks. ind og ud af en bil), skal bremserne altid slas til for at sikre, at karestolen holder helt stille.
Ved transport i et koretoj udstyret specielt til handicapbrug skal passagererne for sa vidt muligt altid bruge de fastmonterede sader og forsvarlige sikkerhedsseler i koretejet. Det er kun ved at folge donne metode, at man kan sikre passagerernes bedst mulige beskyttelse i tilfaelde af biluheld. Under forudsætning af, at der anwendes sikkerhedsdustyr, som forhandles af SUNRISE MEDICAL, samt et sikkerhedssystem udformet specielt til dette formal, kan letvægtskørestole anwendes som sæde ved handicapaptransport i særigt indrettede motorkaretjer. (Yderligere oplyninger findes i kapitlet "Transport").
Afhängigt af svinghulenes diameter og indstilling -amt korestolens tyngdepunkt kan det forekomme, at svinghjulene begynder at slingre ved hjoe hastigheder. Dermed risikerer man, at svinghjulene blokeres, og at korestolen tipper forover. Sorg derfor for, at svinghjulene er justeret korrekt (se kapitlet "Svinghjul"). Det er desuden saerligt vigtigt, at man altid sørger for at bremse og kore med nedsat hastighed under korsel på skräninger. Det anbefales desuden, at uerfarne brugere ancvender anttipstøtter.
Antitipstotter monteres for at forbindre, at karestolen tipper bagover, Eden at man har kontrl over den. De bør dog under ingen omstandigheder anvendes i stedet for transithjul eller ved transport af en passager i en karestol, hvor baghjulene er afmonteret.
När du rækker ud after noget (hvd enten det ·befinder sig foran, ved sider af ellr bag ved karestolen), skal du altid sorge for, at du ikke laener dig for langt ud, idet en eventuelændring af tyngdepunktet medforer risiko for, at karestolen tipper erller vælter. Hvis der haenges ekstra vægt (f.eks. en rygsæk el. lign.) pa karestolens ryglænsrør, kan dette pāvirke karestolens stabilitet bagtil. Det gælder især, hvis karestolen anwendes i combination med ryglæn med tilbagelæning. Den ekstra vægt kan fá karestolen til at tippe bagover med risiko for persorskade.
Hvis brugerens ben er amputeret ved laret, skal der anvendes antitipstotter.
Se after, om dasktrykket er korrekt, inden du begynder at kore. I baghjul bcr det vare mindst 3,5 bar (350 kPa). Det maksimale tryk er angivet pa daekket. Knaeledsbremserne fungerer kun, hvis der er tilstrakkelig hjt dasktryk, og indstillingerne er udfør korrekt (se kapitlet "Bremser").
Hvis saedet og rygpolstringen er beskadiget, skal de udskiftes med det samme.
Vær ekstra forsigtig i nærheden af áben ild, især glødende cigarretter. Sædet og rygpoloringen er fremstillet af materialer, som let kan antændes. Hvis kørestolen udsættes for direkte sollys gennem længere tid, kan dens enkelte dele (f.eks. stel, benstørter, bremser og sidestykker) blive meget varme (>41^)
Sorg altid for, at quick-release-akslerne pa baghjulene er indstillet korrekt og forsvarligt fastlAst. Hvis knappen pa quick-release-akslen ikke er trykket ind, kan baghjulet ikke tages af.
ADVARSELI
Knaeledsbremsens fonction savel som de generelle - koreegenskaber afhaenger af dasktrykket. Karestolen foles betydeligt lettere og er nemmere at manovrere,纳税baghjulene er pumpet ordentligt op, og der er samme dasktryk i begge hjul.
Sorg for, at der er slidbanemønster nok på alle dækkene! Husk, at du til enhver tid skal overholde de gældende færdselsregler, narr du færdes i öffentlig trafik.
- Pas alto pà, at du ikke fár fingrene i klemme, nár du arbejder med eller justerer kørestolen!
De korestole, der er vist og beskrevet i denen brugervejledning, er muligvis ikke njagtigt magen til din egen model. Dog er alle vegledninger stadig fuldt ud relevante uanset de forskellige detailjer, der matte vare.
Producenten forbeholder sig ret til at aendre enhver form for vægtangivelser, mal aller andre tekniske data indeholdt i/DDnevejledning uden forudgäende varsel. Alle tal, mal og kapaciter vist i/DDnevejledning er omtrentlige og udgør altsa/DDne tekniske specifikationer.
SUNRISE MEDICAL er godkendt i henhold til ISO 9001, som bekrafter kvaliteten af voresprodukter alla stadier, fra udvikling til produktion. Dette produkt opfylder de standarder, der er angivet i EU-direktiverne. Ekstraudstyr og tilbehør kan kubes mod tillægspris.
2.0 Handtering
Quick-release-aksler pa baghjulene
Baghjulene er forsynet med quick-release-aksler. Hjulene kan derfor monteres eller afmonteres uden brug af værktjo.
Quick-release-knappen på aksklen skal holdes nede, mens aksklen skubbes på plads i stellet for at montere baghjulene. Slip knappen for at lase hjulet på plads. Quick-release-knappen fastlasesigen i udgangspositionen.
3.0 Transport af korestolen
Transport af korestolen
Nár baghjulene tages af, bliver stolen sö kompakt som muligt. Ryglaenet kan klappes ned ved traek i snoren (1) (se billedet 3) bag pa ryglaenet (Fig. 3.1 + 3.2).
4.0 Indstillinger
Tippepedaler
Tippepedaler
Tippepedal bruges af ledsgere til at skubbe en korestol over en forhindring. Der kal ganske enkelt traedes pa roret for at skubbe korestolen over f.eks. en kantsten erer et trin
ADVARSEL!
Sunrise Medical anbefaler på det kraftigste brugen af en tippedal på alle modeller hvor deltagerens brug er den fremherskende tilsgtebrug.Der kan opsta skade pa ryglansroret, hvis du konstant bruger det uten en tippedal som en arm til at trække den tilbage til spidsen af karestolen.
Sadan saetter du dig i korestolen Eden hjaelp
- Skub korestolen hen mod en væg aller et tungt møbel.
- Slå bremserne til.
- Du kan nu lade dig sænke ned i kørestolen.
- Placer derefter foden foran haelstropperne (Fig. 4.1).
Sadan rejser du dig fra korestolen uden hjaelp
- Slà bremsner til.
- Med den ene.Hand pa armlaenet, bør du let kinne laene dig forover for at flytte kropsvægten for at flytte kropsvægten til den forrestesædekant. Skub dig sa op, til du star oprpjst med begge fddder fladt pa gulvet og den ene fod bag den,anden (Fig.4.2).
Bremser
VIGTIGT!
Bremsefunktionen kan nedsættes, hvis bremserne er forkert monteret og /eller justeret, ellerehis daektrykket er for lavit.
Bremser
Din karestol er udstyret med to saet bremser. De aktiveres med direkte kontakt til daekkene. Bremserne aktiveres ved at skubbe begge bremsheandtag fremad. Bremserne frigres ved at skubbe bremsheandtagene tilbage til udgangspositionen.
Bremserne er/DDke beregnet til at bremse en karestol i bevagelse. Bremsnerma derfor aldrig bruges til at bremse karestolen, mens den er i bevagelse. Brug altid drivringene til at bremse karestolen. Sorg for, at afstanden mellem bremsnerge og daekkene overholder de angivne mal. Afstanden justeres ved at Iosne skruen, hvorefter den passende afstand kan indstilles. Spend derefter skruen (Fig. 4.3 og 4.4).
VIGTIGT!
After justering af baghjulene bør afstanden til bremsner kontrolleres og om nødvendigt justeres.
Ved brug af forlaengeren kræves der kun et minimum af kræfter til betjening af bremserne.
Forlaengeren er skruet fast til bremserne. Hvis den hæves kan den drejes fremad (Fig. 4.5).
VIGTIGT!
Hvis bremsen monteres for tæt på hjulet, bliver kørestolen sværere at betjene. Dette kan medføre, at bromseforlaengeren knækker!
Hvis brugeren overbelaster forlaengeren ved at stotte sig til den, vil handtaget knække! Vandsprjrt fra daikkene kan medfrole nedsat bromseeffekt.
VIGTIGT!
Hvis bremserne ikke monteres korrekt, kan det resultere i at karestolen er sværere at betjene. Dette kan medfrole, at forlaengeren til fremsehandtaget knækker.
Kompaktbremser
Kompaktbremserne sidder under sæderemmen og betjenes ved at trække delve bremserne bagud i daekets retning. For at disse bremser skal kinne fungere korrekt, skal man trække i dem, indtil de støder mod stopklodserne, (Fig. 4.6).
En-handsbremse
En-handsbremsen findes under sædepolstringen og betjenes ved at trække i bredsehandtaget, som findes pa venstre eller højre side, imod bagsiden i dækkets retning. For at bremserne kan fungere korrekt, skal den trækkes indtil den narr stoppet, (Fig. 4.6.1)
Justering

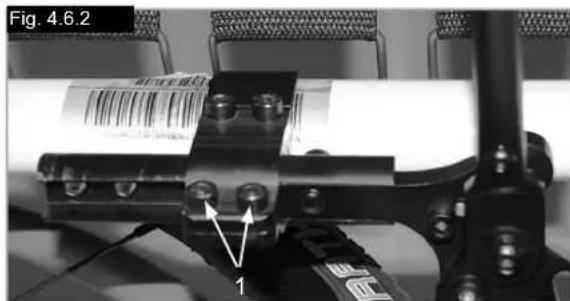

For at justere bremsen, lsgor skruerne (1) og monter bremsen saledes at den fungerer pa en korrekt mde (Fig. 4.6.2).
A
VIGIT！
Ukorrekt montering af en-handsbremsen kan forvolde personskader for brugeren og andre mensnesker.
LaenketilBagesteaffjedring
A
ADVARSEL!

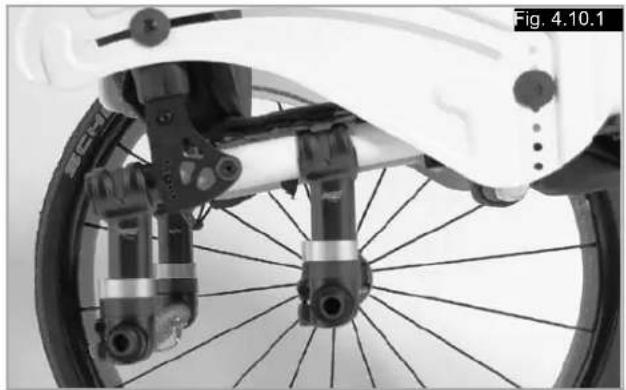

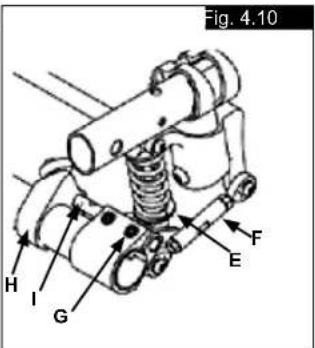

Den bageste affjedring kan pavirke korestolens stabilitet. For at undga et fald, brug en hjaelper og/eller antitipsstotter mens du bliver bekendt med det nye udstyr.
- Sādan drejes de 4 lænker til den bageste affjedring
a. For at stramme affjedringen, drej fjedrens preloadederegulator (A) med uret (nár du ser opadaffjedringssystemet under karestolen).
b. For at blodgore affjedringen, drej fjedrens preloadederegulator (A) mod uret (nár du ser opadaffjedringssystemet under karestolen).
- Justering af affjedringens lænkearme

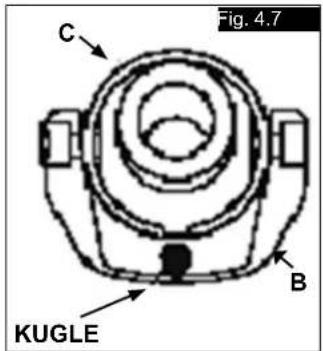

Lænkearmene (B) skal ikke justeres (Fig. 4.8). Disse er indstillet på fabrikken for at sikre korrekt sporing og ydeevnen af de 4 lænker til det bageste affjedringssystem.
(se naeste side).
Lsgor de saetskruer (A) (3 per side, medmindre de er udstyret med antipstotter, skal der vare 4 per side) som sikrer cambringens klemme. Observer om kuglen er pa niveau (B), og drej cambringsraret (C) indtil kuglen er pa midten af niveaet. Spidsningen er dermed nulstillet (Fig. 4.7, 4.8).
Inden du spænder skruerne (A), skal du sorge for at cambringsrøret er centreret fra venstre mod højre i forhold til kørestolens ramme, og at de flade aftnit nedenunder det yderste cambringsrør er parallele fra side til side. Enden af cambringsrøret skal flugte med det yderste aftnit af camringsrørets bojle. Fastspændingsmomenter (A) til 62 in-lbs. (7 Nm).
Indstilling af taen til nul - Alternativ metode
Placer hele korestolen pa et fladt horisontalt bord aller pa jordens overflade. Lsgor de saetskruer (A) (3 per side, medmindre de er udstyret med antipstotter, skal der vare 4 per side) som sikrer cambringens klemme. Lokaliser de flade overflader foran og bagpa cambringens propper (D). Placer en genstand, som har et nogagtigt hjorne pa 90^ (som for eksempel et vaterpas, monstertriangel osv.) pa den flade horisontale overflade og op imod cambringsproppens flade.
Drej cambringsroret og propsamlingen, indtil cambringsproppens flade overflade er parallel i forhold til mallevaerktojet (Fig. 4.7, 4.8, 4.9, 4.10). Inden du spender skruerne (A), skal du sorge for at cambringsrrot er centreret fra venstre mod hjeire forhold til karestolens ramme, og at de flade aftnit nedenunder det yderste cambringsr or parallele fra side til side. Enden af cambringsrret skal flugte med det yderste aftnit af camringsrrets bojle. Fastspændingsmomenter til 62 in-lbs. (7 Nm).
VIGTIGT!

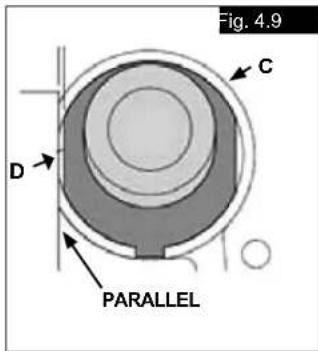

Nár du drejer den bageste 4-lænkede affjedring, skal du altid foretage en ændring ad gangen, og skrive ændringen ned. Dette kræver tãmodighed, men giver dig mulighed for at fã forstãelse for hvordan hv er ændring pãvirker kørestolens Funktion
BEMÄRK- Den nederste stødmontering er konstrueret til at vaere lösere, og er designet for at give mulighed for korrekt affjedringskorsel.
VIGTIGT!
Du ma aldrig fjerne den fjedermotrik (C) som forbinder cambringsbjole til stdcambringens bojle.
3. Vedligeholdelse
De vedligeholdelseskrav, som er beskrevet nedenfor, skal ffolge med den karestolens generelle vedligeholdelse, som er beskrevet i sekction XI.
a. Der ma ikke tilssættes smoremidler til stødenden af bøsninger eller spelor.
b. Du kan tilsaete smoremiddel til laenkernes ender, nar de er brevet rengjort med mild saebe og en blod børste.
c. Brug en blod børste til at fjerne muligt snavs eller affald fra spolesystemet.
d. De ma aldrig bruge en hojtryksvasker til at rengore de 4 laenker til den bageste affjedring.
Justering af handcyklens aksel
Handcykel aktel
Aksel for handcykel skal justeres for at pavarke tyngdepunktet bagud. Dette resulterer i at brugeren kan anvende handcykel-tilbehoret pa en sikker made. (Fig. 4.10.1).
RISIKO!
Brug af handcykel ut den handcykelakslen gør karestolen ustabil og kan medfore alvorlige personskader for brugeren og andre mensesker.
Helium Pro-akslens justering
Helium Pro akselplade (C.O.G. Justering).

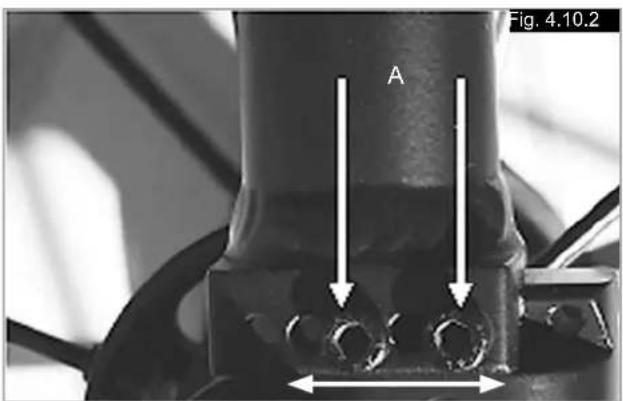

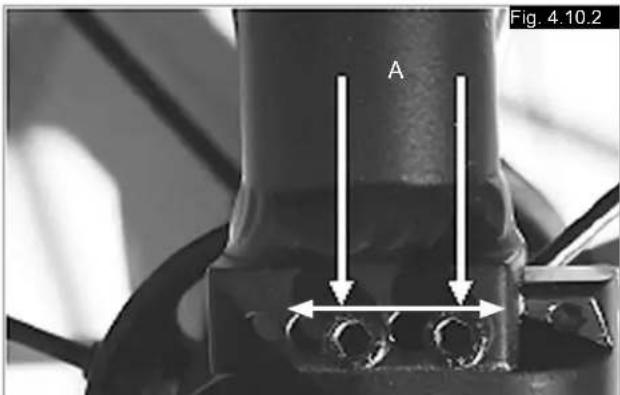

For at justere tyngdepunktet (COG) fjern de 2 skruer, (A) og flyt beslaget til den foretrukne position, (Fig. 4.10.2). genmonter og spænd skruerne (5Nm)
Justering af fodpladen
Justering af fodstøtten
ADVARSEL!
Man ma ikke sta på fodpladen! Selvom brugeren · sidder i korestolen, kan det stadig fa korestolen til at tippe og vælte med risiko for personskade. Undga at sta på fodpladen ved overførsel til og fra • korestolen. I modsat fald kan det fa korestolen til at tippe og vælte med risiko for personskade.
Hvis skrue (1) fjernes, kan fodstøten justeres, sa den svarer til din underbenslængde, hvorefter den nemt kan monteres ingen. Fodstøttens vindel kan justeres enkeltvis ved at Iøsne skruerne (2). Sideafskærmen (3) pa fodstøten hinder fddderne i at glide ved et tilfælde. Sorg for, at alle skruer er spændt korrekt after justeringen (se sideren vedr. tilspændingsmomenter) (Fig. 4.11 - 4.12).
Fodstotte, hoot monteret

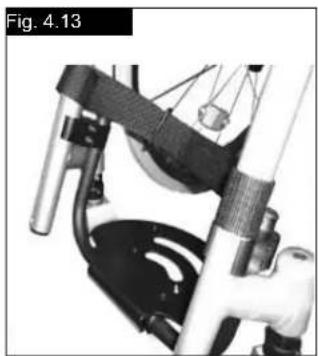

Denne type fodstotte er monteret indvendigt pa stellet, sa den kan placeres hojere end normalt (Fig. 4.13).
Saede
Indstilling af saedehjojen
For at justere saedehjde bag, udlos de unbrakoskruer (1) (en pa hve side), der fastgor bojen pa akselpinden (2). Fjern afstandsbeslaget (3), for at justere saedehjden + / - 1 cm. For storre justeringer, skal akselpindens laengde justeres after behov. De 2 unbrakoskruer spandes med 7 Nm. (Fig. 4.14).
BEM/ERK:
Justering af bageste saedehoge kan medfore, at svinghjulsvinklen ogsa kal justeres.
Saedepolstring
For at stramme betraekket, skal stropperne under betraekkes anvendes.
Indstilling af svinghjul
Man kan nemt kontrollere, om forgaflnere er indstillet parallelt, ved at telle de synlige riller/tappe pa begge sider. Nar svinghjulsgaflen er indstillet, sidder den ved hjelp af tappene i en forsvarlig position, men kan stadig justeres 2^ ad gangen op til 16^ . Brug den flade side foran svinghjulsgaflen til at kontrollere om der er en hojrevinklet position til jorden (Fig. 4.15).
Det patentbeskyttede design betyder, at svinghjulsgaflen kan drejes, sa den igen kan indstilles vinkelret pa korselsfladen, nar saehealdningenændres.
Indstilling af retningsstabiliteten
Udløs unbrakoskruerne (1) under forgaflen hvorefter du kan Iøsne skruerne (2). Nu kan du dreje den sorte muffle (3) mod venstre eller højre.
Mod venstre - korestolen trækker mod venstre Mod hore - korestolen trækker mod hore
Stram derefter skruerne (2) ingen. Sorg for, at der er en vinkel på 90^ fra gaflen til gulvet.
Stram derefter skruen (1) igen. (Fig. 4.16).
Indstillinger - Snoll-on
Du bedes se den separate brugsanvising for oplysninger om Snoll On-tilbehoret.
Svinghjul
Det kan ske, at korestolen traekker en anelse mod hojre ell er venstre, eller at svinghjulene slingrer. Dette kan skyldes folgende:
Hjulenes forlaens ellr baglaens bevagelse er ikke indstillet korrekt.
- Cambringen er ikke indstillet korrekt.
- Svinghjulene eller baghjulene har forkert daektryk; hjulene drejer ikke, som de skal.
Svinghjulene skal justeres optimalt, for at korestolen kan kore lige.
Svinghjulene bør altid justeres af en autoriseret forhandler. Svinghjulsophaengene skal genindstilles, og bremserne skal kontrolleres, hver gang der er foretaget ænderinger af baghulenes position.
Sporing af hjul
Sporing af hjulene
Vigtigt: For at opná den optimale bevægelsesfrihed skal baghjulene justeres, SSE de sidder i den bedst mulige position. Dette indebaerer, at man indsteller hjulene med den korrekte sporing.
Det gør man ved at malé afstanden mellem begge sæt for- og baghjul for at sikre, at de sidder parallelt.
Forskellen mellem de to mal ma ikke mere end 5 mm.
For at justere hjulene parallelt, skal man Iosne skruerne og dreje aktelbøsningen tilsvarende. Sorg for, at alle skruer er spendt korrekt after justeringen (se sider vedr tilspændingsmomenter).
HELIUM justering af sporing
Nulstilling af spidsning og spedning
BEMÄERK: Pá korestole, hvor cambringscylinderne er 0^ , kan spidsnig og spedning ikke indstilles. Denne indstilling gælder kun for cambringscylindere på 3^ og 6^ . Udtrykket "spidsnig og spedning" betegner, hvor effektiv korestolens baghjul er rettet ind i forhold til kørselsfladen. Det er afgørende for, for godt korestolen kører. Der opstár normal kore-ller rullemodstand, narr spidsningen er nulstillet.
Forst Iosnes de to unbrakoskruer (1) (der sidder en skrue i haver side), som holder bojlen til cambringsrarene pa plads. Hold oje med kuglen i den vandrette del (2), og drej pa cambringsraret (3), indtil kuglen ligger imidten. Spidsningen er dermed nulstillet. Inden du spender skruerne (1), bcr du kontrollere, om cambringsraret er centreret fra venstre mod hjre. Der skal enten vaere samme mellemrum pa begge sider eller slet intet mellemrum. Skruerne spendes med 7 Nm. (Fig. 4.17 - 4.19).
Justering af den bageste hjulafstands bredde:

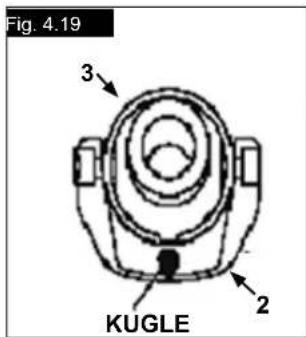

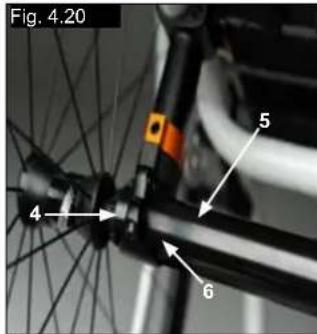

Den bageste hjulafstand defineres som afstanden mellem baghjulenes overste del og ryglansrrene, som er indstillet pa fabrikken (1,25 cm). Dette mal skal oges, hvis det er ndvendigt at skabe et storre mellemrum mellem daekkene og de hjojdejusterbare armlen, der kan monteres som ekstraudstyr (Fig. 4.20).
BEMÄRK: Når du justerer den bageste hjulafstand, skal du justere hjulene et ad gangen. Hvis begge sider lønsamtidig, pävirkes justeringen af spidsning og spedning. Når den bageste hjulafstand skal justeres, skydes de teleskopiske cambringsdele (4) ind uller ud ad af cambringsrøret (6), til de lases fast i endestykket. Skruen (6) på venstre side af kørestolen løns (dvs. den skrue, der sidder tættest på cambringsrøret). Quick-releaseakslen skubbes indad eller udad for at opna den ønskede hjulafstand. Skruerne spændes med 7 Nm. Samme metode anvendes på stolens højre side, og mellelmrummet justeres, sä det svarer til afstanden på venstre side.
Ryglæn
Vinkeljusterbart ryglæn
Ryglænsvinklen justeres ved atændre lasestiftens position pa ryglænsstellet. Lasestiften (1) skal klikke helt pa plads i hulmønstret pa begge sider; dette giver en vinkeljustering pa 8.5^ .
Fastgör de rode plastikstifter i de ledige huller. For at opnå en minde vinkelstigning (3.5^) , skal du lösne unbrakoskruen (2) og sætte skruen i det andet hul. Du skal bruge den relevante drejekraft (se højden) for at stramme skruen (2).
Dette giver enænding af rygvinklen pa 12^ . Flyt derefter lasestiften (1) i den modsatte retning til det næste hul; dette giver enænding pa 12^ - 8^ = 3.5^ . (Fig. 4.21)
For at reducere ryglaenets spillerum, kan mtrikken (1) Iosnes, hvorefter den optimale position kan indstilles med stopskruen (2). Stram derefter mtrikken (1) igen. (Fig. 4.22).
VIGTIGT!
Sorg for at spende skruerneigen. Ellers kan ryglænet...,
Nedfaeldeligt ryglæn
Ryglænet kan lønses ved at trække i snoren. Skub det samtidigt fremad for at folde den ned. Nár ryglænet skal slas op i udgangspositionen igen, skal du sorge for at trække det sa langt bagud som muligt, indtil det lases pá plads i begge sider.
VIGTIGT!
Pas pä ikke at få fingre i klemme, när du slär ryglænet ned.
Justerbar ryg polstring
Remmen kan gores mere aller minre stram ved at justere velcrolukningerne. Polstringsmaterialiet rygstothen kan fjernes via en indvendig abning, sa polstringen kan tilpasses individuelle behov, (Fig. 4.23).
Vinkeljusterbare ryglæn
ryglaenet kan saettes i forsckellige hjder med 2,5 ad gangen. Indstellingsomraderne er 25-30 cm, 30-35 cm, 35-40 cm og 40-45 cm. Skruerne (1 + 2) Iosnes, og ryglaenet indstilles i den onskede hjde. Spend skruerne (se sider vedr. tilspændingsmomenter). (Fig. 4.24).
Fastgoring af amlænets holder
(Fig. 4.25 - 4.28).
Justering af armlænets monteringsholder For at stramme eller lsgore monteringen af det yderste armlæn i holderen:
- Losgör modtagerens fire justeringsbolte (9) paholderens sider.
- Mens armlaenet er i holderen (7), klem holderen for at opna den onskede pasform.
- Stram de fire bolte (9). (144 in-lbs, 16,3 Nm)
Justering af holderens position
- Lsgor de bojlebolte (10) indtil bojlen er Ios.
- Skub armlaenetsholdertildenonskedeposition.
- Stram

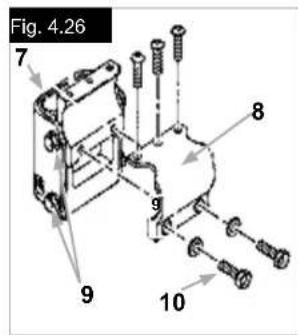

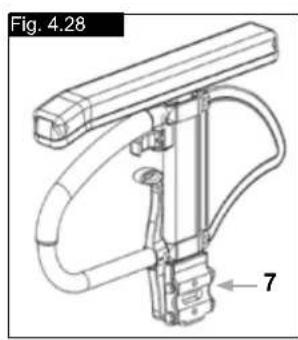

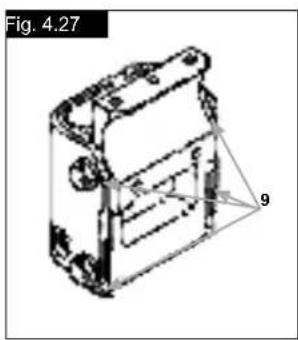

Fig. 4.25 - 4.28 Reservedelsliste
- Yder armlaen
- Hojeudlnsnings -stang
- Udlosningsstang
- Armlaenspude
- Stottestang til overforsel
- Sidepanel
- Modtager
- Bøjle
- Justeringsboltenes holder
- Bøjlebolte
Sidestykker
Armlæn med,enkelt justeringshøjde
(Fig. 4.25 - 4.28).
- Montering
a. Skub det yderste armlæn ind i den holder, som er monteret på kørestolens ramme.
b. Armlenet lases automatisk pa plads. -
Hojdejustering
a. Drej hojdeulønsningsstangen (2) til det,anden position.
b. Skub armlanets underlag op aller ned til den onskedede hjde.
c. Sæt stangen tilbage til læst position imod armlænet.
d. Skub armlænspuden (4) indtil den øverste armlæns stolpe er l支出forsvarligt pa plads. -
Sādan fjernes armlænet
a. Trak stang 3 og Ioft hele armen. - Sādan udskiftes armlænet
a. Skub armlænet tilbage i holderen, indtil Armen lases papi plads.
Skubbehandtag
Skubbehandtagene er fastgjort ved hjælp af stifter, sa de\ ikke uforvarende kan løsne sig. Hvis quick-releasehändtaget (1) abnes, er det muligt at justere hvert\ skubbehandtags (2) højde, sa de passer til dine\ individualle behov. Nár man bevæger handtaget, lyder der et klik fra lasemekanismen; derefter kan skubbehandtaget let indstilles i den onskede position. Møtrikken pa\ spændehandtaget afgør, hvør stramt skubbehandtagene\ spændes fast. Hvis møtrikken sidder løs, after at\ spændehandtaget er blevet justeret, vil skubbehandtaget også sidde løst. Drey skubbehandtaget fra side til side\ inden brug for at sikre, at det er forsvarligt fastspændt. After justering af handtagets højde skal\ spændehandtaget (1) altid spændes forsvarligt pa plads. Hvis handtaget ikke fastspændes forsvarligt, kan De\ kommen til skade ved kørsel pa trapper. (Fig. 4.29).
BEMERK - Hvis de højdejusterbare skubbehändtag ikke monteres korrekt, risikerer man, at der opstár slør i handtagene, eller at de ikke bliver ved med at have den ønskede placering. Sørg altid for, at de质地skruer er spændt korrekt.
Nedfaelidge skubbehandtag
Hvis skubbehandtagene ikke bruges, kan de laegges ned ved tryk på knappen (2). Nár de igen skal bruges, kan de simpelthen loftes op indtil de klikker på plads. (Fig. 4.30).
2. Indstilling af antitipstotterne
For at opnà den rette frihjde pà ca. 3,5 til 5 cm, skal anti-tipstøtterne hæves ell er sænkes. Tryk pà anti-tipstøttens udloserknap, sá begge udlosetappe glider indad. Flyt det indvendige rør op ell er ned, indtil det falder pà plads i hullerne til højdejustering. Giv slip pà knappen. Den,anden anti-tipstøtte moneres pà tilsvarende vis. Begge stotter bør indstilles i samme højde. (Fig. 4.31).
RISIKOI!
Sunrise Medical anbefaler anvendelse af antitip stotter: Hvis korestolen ikke har antitipstotter monteret, eller hvisdie ikke er monteret korrekt, er der risiko, at korestolen vælter med personskade til folge.
Antitipstotter
ADVARSELI
Sunrise Medical anbefaler, at man bruger anti-tipstotter paenhver korestol. Ved montering af antitipstotter bortilspændingsmomentet vare 7 Nm.
1. Sādan skubbes antitipstōtterne ind i bøjlen:
a. Tryk på den bageste knap på antitipstøttens adaptor, sä begge udlosetappe glider indad.
b. Skub antitipstotterne (1) ind i indsatsbønsningen.
c. Drej antitipstotterne nedad, indtil udlosertappen lases fast i bajlen.
d. Den,anden anti-tipstotte monteres pa tilsvarende vis.
Aktiv Antitip/Vip op
Den aktive antitip er monteret pa den venstre eller hore side af aktselroret. Hvis den skubbes imod aktselroret, kan den vippes nedad for betjening, (Fig. 4.31.1).
ADVARSEL!
Sorg for at antitippen lases fast i den endelige position. En ulast aktiv antitip kan medfore alvorlige personskader for brugeren.
Antitipstotter...
Aktiv antitip for sport

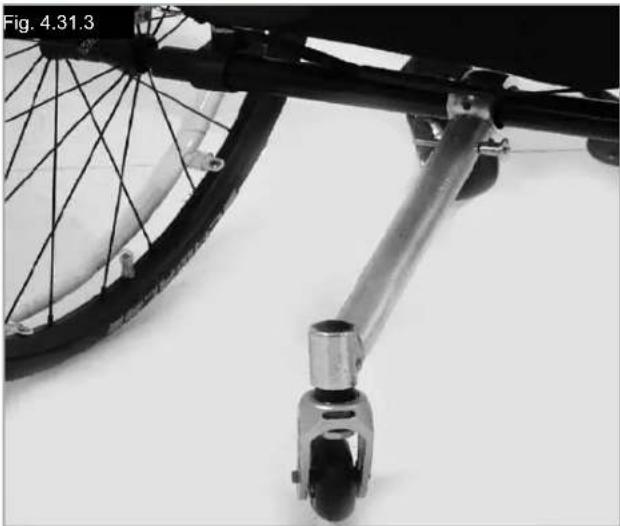

For at fjerne den aktive antitip for sport, tryk pa lynudlosningsstiftens knap og trak den ud. Trak derefter roret ud af antitippens holder, (4.31.2 - 4.31.3).
Stokholder
Stokholder
Ved hjælp af/DDne holder kan stokke, krykker o.l.
transporteres direkte pa korestolen.Holderen er forsynet med en velcrostop til fastgorelse af krykker aller andre hjaelpemidler.
VIGTIGT!
Stokke aller andre hjælpemidler ma aldrig benyttes aller fjernes fra holderen, nar kørestolen er i bevægelse.
Hoftesele
RISIKO!
Inden du bruger korestolen skal det sikres at hofteselen bares.
Hofteselen skal kontrolleres dagligt
Sorg altid for at hofteselen er fastpændt korrekt og. justeret, inden den tages i brug. Hvis selen er for Iøs kan den fæ brugeren til at glide ned og risikere kvænling eller forårsage alvorlige persorskader.
Hofteselen monteres på korestolen som vist på billedet. Selen bestar af to dele. Hver del monteres ved hjælp af den lasebolt til at holde sædet på plads, der alleredefindes i hver side af sædet. Bolten fores gennem selensøsken. Derefter fores selen ned under sidestykketsbageste del (Fig. 4.32)
Sorg for at justere selens placering, sa spaedet ligger midt pa saedet. (Fig. 4.33)
Hofteselen justeres after brugerens behov pa falgende MADE:
| Sâdan gøres selen kortere | Sâdan gøres selen længere |
| ← | ← |
| Den lõse del af selen fores til-bage igen gennem spændets han-del og skydespændeme. Pas på, at selen ikke slår buler ved spændets han-del. | Den lõse del af selen fores gennem sky-despændeme og spændets indvendige del, SSElen bliver længere. |
När de er fastgjort, skal afstanden mellem hofteselen og brugeren kontrolleres. När hofteselen er justeret korrekt, skal det vaere muligt at indsætte mere end den flade hand mellem hofteselen og brugeren. (Fig. 4.34)
Hoftesele...
Hofteselen skal monteres säledes at remmene sidder i en vinkel på 45 grader over brugerens bækken. Brugerens skal sidde oprejst og sä langt tilbage i sædet som muligt, när selen er justeret korrekt. Hofteselen ma ikke lade brugeren glide ned i sædet.
(Fig. 4.35)
Sadan lukkes
spendet:
Han-delen sættes ind i
hun-delen og skubbes
helt på plads.
Sadan Iosnes selen: Tryk pa de eksponererede sider af spændets han-del og skub den fremad mod midten, mens det forsigtigt travakees fra hinanden.
ADVARSEL!
Hvis du er i tvivil om hvordan hofteselen bruges og betjenes skal du sporge en lage, karestolens forhandler, en plejer aller en ledsage.
Hofteselen ma kun monteres af en godkendt Sunrise Medical forhandler / representant.
Hofteselen ma kun indstilles af en professionnel person, aller en Sunrise Medical godkendt forhandler / repraesentant.
Hofteselen skal kontrolleres dagligt for at sikre at den er justeret korrekt, og at der ikke findes forbindringer eller slitage.
Sunrise Medical frarader transport af en person i et koretj med delle hoftesele som fastspændingsmetode.
Vedligeholdelse:
Hofteselen og fastspændingsanordningerne skal efterses grundigt med jævne mellemrum for tegn pa slid aller skader. Udskift i givet fald de slidte eller beskadigede dele.
ADVARSEL
Hofteselen skal justeres, säledes at den passer til slutbrugeren som beskrevet ovenfor. Sunrise Medical anbefaler at selens længde og tilpasning kontrolleres med regelmaessige mellemrum, for at reducere risikoen for at slutbrugeren uforvarende omjusterer selen for meget.
Hvis der anwendes højtryksdæk, skal du altid sorge for, at de har det rette dæktryk, da dette kan pávirke kørestolens koreegenskaber. Hvis dæktrykkek er for lavt, øges rullemodstanden, og der kræves flere krafter for at køstre stolen fremad. Et lavt dæktryk har øgsæn negativ indvirkning på kørestolens manøvredygtighed. Hvis dæktrykkek er for stort, kan dækket sprænge. Det korrekte dæktryk for et bestemt.dkk er trykt på dækkets overflade.
Daekkene monteres pa samme maje som alminderige cykeldaek. Inden slangen monteres, skal du sikre dig, at faelgfladen og daekets inderside er fri for fremmedlegemer. Kontroler daektrykket after montering ellereparation af et daek.Det er meget vigtigt for sikkerheden og karestolens Funktion, at daektrykket er korrekt, og at daakkene er i god stand.
- Kontroller dasktrykket en gang om maneden. Kontroller alle daek for slitage aller beskadigelse.
- Kontroller bremserne ca. hver 4. uge for at sikre, at defungerer korrekt og er lette at betjene.
- Daekkene skiftes pa samme mde som almindelige cykeldaek.
- Alle de smlinger, der har indvirkning pa sikkerheden ved brug af karestolen, er selvåsende. Kontroller haver 3. maned, at alle bolte er forsvarligt fastspændt (se sider vedrørende tilspændingsmomenter). Sikkerhedsmørtrkker bør kun benyttes en gang og bør straks udskiftes after brug.
Rengor karestolen med et mildt rengringsmiddel. Saedepolstringen ma kun rengres med vand og saebe.
Se venligst Sunrise Medical transitbrochure for yderligere oplysninger om transport.
- Tør kørestolen after brug, hvis den er blevet vad.
- Smør quick-release-akslerne med lidt symaskineolie ca. hver 8. uge. Afhengigt af, hvor ofte og hvordan du bruger kørestolen, anbefales det, at den sendes til eftersyn hos en autoriseret forhandler hver 6. maned for at faden kontrolleret af uddannet personale.
VIGTIGT!
Sand og havvand (eller salt om vinteren) kan ødelægge hjullejerne på bade for- og baghjul. Rengør karestolen grundigt, hvis den har vaeret udsat for ovennaevnte.
Folgende enkeldele er aftagelige og kan sendes til reparation hos producenten eller forhandleren:
Baghjul
Armlaen
Fodstotteholder
Antitipstotter
Disse komponenter kan och som resededele. Yderligere oplyninger findes i resedelskataloget.
Hygiejneprocessor ved genanvendelse:
Hvis karestolen skal anvendes af en ny bruger, bør den klargøres grundigt. Alle overflader, der kankommen i kontakt med brugeren, skal behandles med desinficieringsmiddel i sprayform.
Der skal til dette formål anvendes et desinficieringsmiddel opfør pa den tyske DGMH-liste, f.eks. Antifect Liquid (Schülke & Mayr), som bruges specielt til hurtig, alkoholbaseret desinfektion af medicinske hjælpemidler og medicinsk udstyr, nr der kræves et hurtigtvirkende middel.
Producentens vojledning skal falges naje under anvendelsen af desinficeringsmidlet.
Det kan ikke garanteres, at sommene kan desinficeres fuldstændigt. For at undgå mikrobakteriel kontaminering med aktive stoffer anbefales det derfor, at sædet og rygpolstringen kasseres i henhold til §6 i den tyske lov om beskyttelse mod infektion.
7.0 Bortskaffelse/Genbrug af materialer
Hvis du fik korestolen stillet til rådighed ut den omkostninger for dig selv, skal du returnere den til den organisationller den henvisningsansvarlige, der skaffede dig korestolen, nár du ikke længere har brug for den. I dette kapitel finder du en oversigt over hvilke materialer, korestolen er fremstillet af, med henblick på bortskaffelseller genbrug af savel korestolen som dens emballage.
Sorg for at folge den lokale lovgivning angaende bortskaffelseller genbrug,nar karestolen kasseres.Der kan bl.a. vare saarlige regler angaende renrgring ell desinfektion af karestolen inden bortskaffelsen).
Aluminium: Svinghjulsgafler, hjul, understellets sidestykker, armlaesstel, fodstotte, skubbehandtag
Stål: Fastgöringspunkter, quick-release-aksel
Plast: Handtag, rørpropper, svinghjul, fodplader, armlænspuder og 12"-hjul/dæk
Emballage: Plastposer af blod polyethylen, pap
Betrak: Vævet polyester med PVC-beskyttelseslag og ekspanderet forbrændingsmodificeret skum.
Bortskaffelse aller genbrug bør foretages af et renovationsfirma aller på en offentlig genbrugsstation. Du kan ögså returnere kørestolen til din forhandler, som sa vil tage sig af bortskaffelsen.
8.0 Fejlsøgning
Korestolen trakker til den ene side
- Kontroll der aktrykket
- Kontroller, om hjulene drejer frit (lejer, aktel)
- Kontroller svinghjulsvinklen
- Kontroller, om begge svinghjul har ordentlig kontakt med kørssfladen.
Svinghjulene begynder at slingre
- Kontroller svinghjulsvinklen
- Kontroller, om alle bolte er fastspændt, og spænd dem evt. korrekt (se sider vedr. tilspændingsmomenter)
- Kontroller, om begge svinghjul har ordentlig kontakt med kørsselsfladen.
Kørestolen/tværstiveren klikker ikke i lasestilling i sædestøten
Korestolen er stadig ny, og derfor er polstringen i sæde og ryg stadig meget stram. Polstringen bliver mere smidig, nár den har vaeret i brug et stykke tid.
Korestolen er svær at foldeammen
- Den justerbare ryglænspolstring er for stram. Sørg for at Iøsne den tilstrækkeligt.
- Kontroller, om alle bolte er fastspændt, og spænd dem evt. korrekt (se sider vedr. tilspændingsmomenter)
- Smør de steder, hvor bevægelige delekommen i kontakt med hinanden, med lidt olie
Korestolen slicer
- Kontroller den winkel, svinghjulene er indstilet i
- Kontroller daektrykket
- Kontrollér, om baghjulene er indstillet forskelligt
9.0 Transportmuligheder
RISKIKO!
Hvis dette pabud ikke overholds, er der risiko for alvorlige personskader aller livsfare!
Transport af korestolen i et koretogj:
En korestol, der er fastspændt i et koretog, giver icke samme sikkerhed og beskyttelse under transporten, som hvis man bruger koretogjets faste saeder og sikkerhedsseler. Det anbefales altid, at brugeren flyttes over i koretogjets faste saeder. Vi erkender imidlertid, at det icke altid er practisk muligt at flytte brugeren. Under sadanne omstændigheder, hvor det er ndvendigt, at brugeren transporteres siddende i korestolen, skal falgende rad overholdes nje:
RISIKO!
Bekræft at din kørestol eigner sig til en.
sammenstødstest (se navneskitet aller
sammenstødsklammen bagpå kørestolen (Fig. I)
Sorg for at få bekraeftet, om køretøjet er monteret.
med det rette udstyr til transport af en passager i
kørestol, og om ind- og udgangsforholdene passer til
den type kørestol, du anvender. Køretøjets bund skal
vare kraftig nok til at bære den samlede vægt af
brugeren, kørestolen og evt. tilbehør.
Der bør være plads nok rundt om kørestolen til, at.
man let kan komme til at fastgøre, stramme og løsne
sålvel bespændingssystemet som sikkerhedsselerne.
Med brugeren siddende i kørestolen skal den.
placeres i kørselsretningen og fastspændes ved hjælp
af kørestolsbespænding samt et
sikkerhedsslesystem til brugeren (hvor både
fastspændings- og sikkerhedsslesystemet opfylder
kravene i ISO 10542 eller SAE J2249) i henhold til
producentens vegledning for brugen af pageldende
systemer.
Kørestolen er ikke afprøvet til at placeres i andre.
retninger i et køretøj, og den på derfor under ingen
omstændigheder Transporteres i sidelaens retining

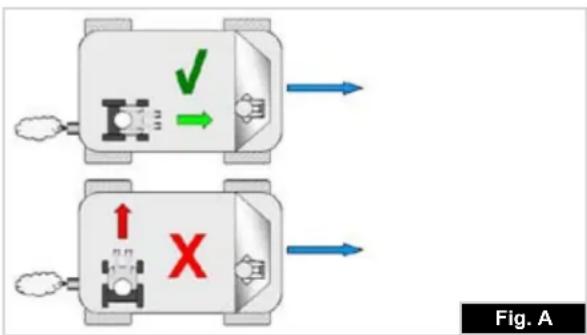

(Fig. A).
Kørestolen skal spændes fast ved hjælp af et.
4-punktssystem til kørestolsbespænding, som
opfylder kravene i ISO 10542 eller SAE J2249. Disse
systemer omfatter ikke-justerbare remme foran og
justerbare remme bagpå, som normalt fastgores ved
hælp af karabinhager eller S-kroge samt speender
med han- og hun-dele. Disse bespændingsystemer
bestar normalt af 4 individuelle remme, som fastgores
til hvert hjørne af kørestolen.
Fastspændingsremmene bør monteres pa delve
kørestolsstellet som illustrreret pa næste side og ma altsa
ikke fores rundt om pamonterede dele erler tilbehør
såsom hjulenes eger, bremserne eller fodstøterne.
Fastspændingsselenerne bør monteres saær ved en 45^ vinkel som muligt og derefter spændes forsvarligt i
henhold til producentens vejledning.
Der mä参加会议 undföres anndringer erller udskiftninger af - kørestolens fastspændingspunkter, konstruktionsmæssige componenter erller steldele.uden forudgående henvendelse til producenten. I modsat fald kan en Sunrise Medical-kørestol违法犯罪 dettes som egnet til transport i et køretj. Kørestolsbrugeren skal fastspændes med savel hofte- som skulderseler. Dermed nedsaettes risikoen for, at vedkommen slár hovedet ell brystkassen mod andre dele af køretogjetamt risikoen for andre alvorlige skader på brugeren og andre personer i køretogjet. (Fig.B) Skulderselen skal moneres pa B-sojlen i køretogjet-i modsat fald udsaettes brugeren for ogget risiko for alvorlige skader pa underlivet.
En nakkestøtte, som er egnet til transport (oplysninger om dette vindes på nakkestøttens mærkat) skal+vare monteret og hensigtsmaessigt indstillet under transporten.
Udstyr beregnet til kropsstotte (f.eks. hofteremme aller hofteseler) ma ikke bruges til fastspænding i koretajet og ma—især ikke anvendes som den eneste form for fastspænding af karestolsbrugeren under transport i et koretøj, medmindre udstyret er godkendt og mærket i henhold til ISO 7176-19:2001 eller SAE J2249.
Korestolsbrugerens sikkerhed under transporten afhanger af, hvor omhyggeligt arbejdet udfores af den person, der er ansvarlig for at fastgore korestolsbespaendingen, og de skal have modtaget relevante instruktioner og/eller træning om anvendelse. Man bør for sa vikt muligt afmontere alt hjælpeudstyr fr koresten og opbevara det pa sikker afstand af koresten, f.eks.:
stokke, lse puder og og bordplader.
Benstotter med haevefunktion erler leddelt indstilling bør.\
ikke anwendes i hævet position under transport af kørestol og bruger, hvis der samtidig anwendes\
kørestolsbespænding samt et sikkerhedsselesystem til\
fastspænding af kørestolsbrugeren.
- Ryglæn med tilbagelæning bør indstilles i opretstaende position.
- De manuelle bremser skal slås til, sö de griber forsvarligt fast i daekkene.
Sikkerhedsseler skal monteres på B-søjlen i køretøjet.
Pas på, at selen ikke holdes væk fra kroppen på grund af kørestolskomponenter sö som armlæn eller hjul, der kan sidde i vejen for selen.
Helium Rev.4.0
Transportmuligheder...
Vejledning i fastspanding af karestolsbrugeren:
-

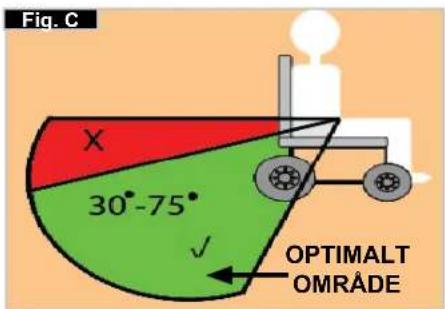

Hofteselen skal bæres lav't hen over den forreste del af bækkenet, sa hofteselens vinkel ligger inden for det optimale omrade pa 30 - 75^ i forhold til vandret. Ideelt bo r man forsoge at opna en mere skratstillet (dvs. storre) vinkel inden for det optimale omrade, dvs. tæt pa, men aldrig større end 75^ . (Fig. C)
-

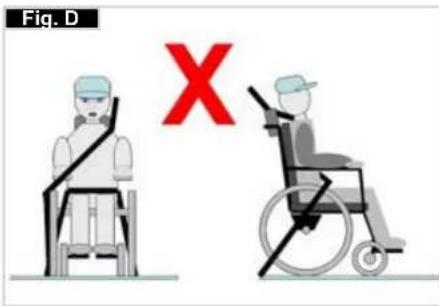

Skulderselen skal sidde korrekt ned over skulderen og skrát hen over brystkassen som vist på billedet (Fig. D og E).
Sikkerhedsselerne skal strammes sa meget, som det kan lade sig gore uten at foles ubehageligt for brugeren. Sikkerhedsselernes remme ma ikke snoet under brugen.
Skulderselen skal sidde korrekt ned over skulderen og skrát hen over brystkassen som vist på billedet (Fig. D og E).
- Korestolens fastgorghingspunkter findes pa den indre del at det forreste stel, lige over svinghjulet og det bageste sidestel. Selerne monteres rundt om sidestellene pa det punkt, hvor de vandrette og lodrette stelr krydser hinanden. (Se Fig. G-H-I)
- Symbolet for fastgoring (Fig. F) på korestolsstellet viser, hvor fastspændingsremmene skal placeres. Remmene skal strammes after, nr de forreste remme er monteret for at holde korestolen pa plads.
Fastspændingsremmenes placering pa karestolen:

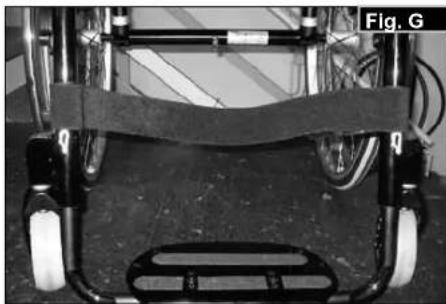

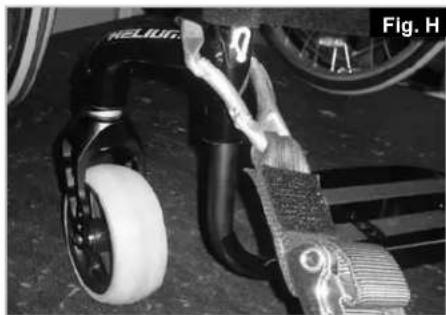

- Placering af de forreste og bageste fastgorghingsmærkater (Fig. G-H).

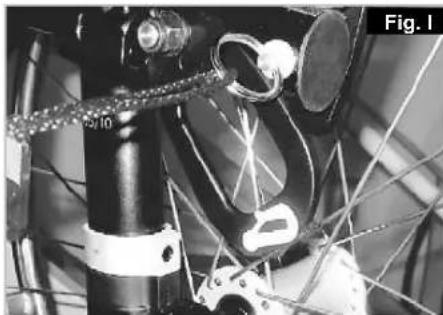

- Placering af korestolens forreste (Fig. I) og bageste (Fig. J) fastg-ringsssele og fastg-ringsmerkat.

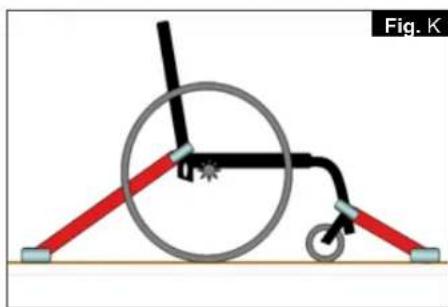

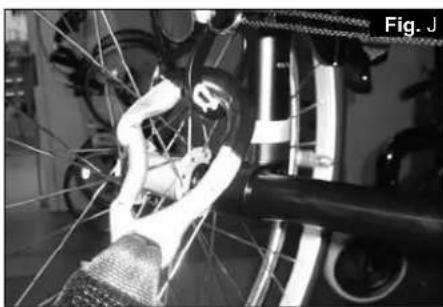

- Fastgöringsstopperne set fra sider (Fig. K).
10.0 Navnemaerkat
Navnemærkat
Navnemærkaten sidder enten pa tværstiveren aller det tværgående stelrør som pa en etiket i brugervejledningen. Navnemærkaten angiver den nogagtige modelbetegnelse savel som andre tekiske specifikationer. Ved bestilling af resededeleller ved reklamation bedes du oplyse følgende:
1) Reparationer eller udskiftninger skal udfores af den autoriserede Sunrise Medical-forhandler.
2) For at garantibetingelserne kan træde i kraft, sāfremt der skal udfores arbejde pa din karestol i henhold til naerværende bestemmelser, skal du straks underrette din anviste autoriserede Sunrise Medicalservicerepræsentant og give udførlige oplysninger om problemets beskaffenhed. Sāfremt du betjener karestolen.uden for din anviste Sunrise Medicalservicerepræsentants omrade, skal reparatoner og service i henhold til garantibetingelserne udfores af en,anden servicerepræsentant anvist af producenten.
3) Sāfremt en uller flere dele af korestolen kræver reparation ell er udskiftning som ffolge af direkte fabrikations- ell materialefejl inden for 24 maneder (dog inden for 5 ar for stel og tværstivere) fra den dato, hvor korestolen blev overtaget af den oprindelige kober, og sāfremt korestolen fortsat ejes af samme, vil delen ell derene blive repareret ell udskiftet ut den beregning, sāfremt disse returneres til den autoriserede servicerepresentant.
Bemark: Denne garanti kan/DDke overdrages.
4) Denne garanti dækker ogsa enhver repareret aller udskiftet del inden for korestolens resterende garantperiode.
5) Dele, som udskiftes after starten på den oprindelige garantperiode, dækkes i yderligere 24 maneder fra udskiftningsdatoen.
6) Dele, som nedslides Iobende, daekkes almindeligvis icke af donne garanti, medmindre disse dele har vaeret udsat for undvendig slitage som direkte folge af en oprindelig fabrikationsfejl. Disse dele omfatter bl.a. betrak, daek, slanger og lignende.
7) Ovenstaende garantibetingelser gelder for alle enkelte Produktdele pa modeller kobt til fuld salgspris.
8) Vi pátager os under normale omstændigheder intet ansvar for reparations erller udskiftninger pa korestolen ndvendiggjort som falgge af, at:
a) Karestolen eller delen ikke er vedligeholdt i henhold til producentens anbefalinger som angivet i brugervejledningen og/eller den tekniske vegjedning. Der er anvendt andet tilbehør end det, der er angivet som originalt tilbehør fra producentens side.
b) Karestolen aller delen er beskadiget som falgge af misligholdelse, uheld aller uhensigtsmaesig brug.
c) Der er foretaget ændringer af kørestolen eller dens enkelte dele, som ikkeSTEMmer overens med producentens specificationer,ller der er foretaget reparacioner, inden servicerepræsentanten er underrettet.
12.0 Tekniske data
Fuld bredde:
Med 25" standardhjul, inklusive drivringe med 6^ cambring: SB + 30 cm
Samlet længe: 91 cm med SD 48
Samlet hoge: 112 cm med RH 45
Vægt i kg: fra 6,4 kg
Maksimal belastning:
Helium 120 kg
Saedehjojer:
Det valgte stel, forgafler og svinghjul samt baghjulsstørlsen (24", 25") er afgorende for, hvilke sædehøjder, der kan indstilles.
| Normal Min. | Maks. Normal | Min. Maks. | |||||
| Fuld længde med fodstøtte | 770 mm 1050 | mm Sædets | overfladevinkel | 0° 15° | |||
| Fuld bredde 620 | mm 760 mm Effektiv | sædedybde | 340 mm 480 mm | ||||
| Længde iammenfoldetstand | Ike relevant | Ike relevant Effektiv | sædebredde | 320 mm 460 mm | |||
| Bredde iammenfoldetstand | Ike relevant | Ike relevant Sædehøjde | ved forrestekant | 430 mm 550 mm | |||
| Højde iammenfoldetstand | Ike relevant | Ike relevant Ryglænsvinkel | 59° | 105° | |||
| Samlet vægt | 6,4 kg | 13,0 kg | Ryghøjde | 250 mm | 450 mm | ||
| Vægt af tungeste enkeltdel | - | 2,1 kg med 24"-baghjul | Afstand fra fodstøtte til sæde | 220 mm 520 mm | |||
| Statisk stabilitet, ned ad bakke | 10° | 10° | Vinkel fra ben til sæde | 92° | 100° | ||
| Statisk stabilitet, op ad bakke (med antitipstøtte) | 10° | 10° | Afstand fra armlæn til sæde | Ike relevant Ike relevant | |||
| Statisk stabilitet, sidelaens kørsel | 10° | 10° | Armlænenes forreste position | Ike relevant Ike relevant | |||
| Dynamisk stabilitet, strømforbrug op ad bakke | Ike relevant | Ike relevant | 540 mm 567 mm | ||||
| Forcing efforhindringer | Ike relevant | Ike relevant Vandret | akselposition | + 56 mm | + 11 mm | ||
Korestolen overholder falgende normer:
a) Krav og provningsmetoder for statisk, slag- og udmattelsessystyrke (ISO 7176-8)
b) Kraftoverforsels- og styresystemer til elektriske korestole. Krav og prvningsmetoder (ISO 7176-14)
c) Klimaprøvninger i henhold til ISO 7176-9
d) Krav til modstandsevne over for antaendelse af polstrede dele i henhold til ISO 7176-16 (EN 1021-1/2)
Tekniske data >>>
| Svinghjul Forgaffel | Steltype Forreste sæde- | højde i cm | Bageste sæde-højde i cm | |
| 3" | 98 mm x 32 mm | lav | 43 43 - 30 | |
| 44 44 - 31 | ||||
| 45 45 - 32 | ||||
| høj | 47 47 - 34 | |||
| 48 48 - 35 | ||||
| 49 49 - 36 | ||||
| 111 mm x 32 mm | lav | 44 44 - 31 | ||
| 45 45 - 32 | ||||
| 46 46 - 33 | ||||
| høj | 48 48 - 35 | |||
| 49 49 - 36 | ||||
| 50 50 - 37 | ||||
| 4" | 98 mm x 32 mm | lav | 44 44 - 31 | |
| 45 45 - 32 | ||||
| 46 46 - 33 | ||||
| høj | 48 48 - 35 | |||
| 49 49 - 36 | ||||
| 50 50 - 38 | ||||
| 111 mm x 32 mm | lav | 45 45 - 32 | ||
| 46 46 - 33 | ||||
| 47 47 - 34 | ||||
| høj | 49 49 - 36 | |||
| 50 50 - 37 | ||||
| 51 51 - 38 | ||||
| 111 mm x 45 mm | lav | 45 45 - 32 | ||
| 46 46 - 33 | ||||
| 47 47 - 34 | ||||
| høj | 49 49 - 36 | |||
| 50 50 - 37 | ||||
| 51 51 - 38 | ||||
| 52 52 - 37 | ||||
Tekniske data ...
| Svinghjul Forgaffel | Steltype Forreste sæde- | højde i cm | Bageste sæde-højde i cm | |
| 5" | 98 mm x 32 mm | lav | 46 46 - 33 | |
| 47 47 - 34 | ||||
| høj | 50 50 - 37 | |||
| 51 51 - 38 | ||||
| 111 mm x 32 mm | lav | 46 46 - 33 | ||
| 47 47 - 34 | ||||
| 48 48 - 35 | ||||
| høj | 50 50 - 37 | |||
| 51 51 - 38 | ||||
| 52 52 - 39 | ||||
| 111 mm x 45 mm | lav | 47 47 - 34 | ||
| 48 48 - 35 | ||||
| høj 51 51 - | 38 | |||
| 52 52 - 39 | ||||
| 123 mm x 45 mm | lav | 47 47 - 34 | ||
| 48 48 - 35 | ||||
| 49 49 - 36 | ||||
| 50 50 - 37 | ||||
| høj | 51 51 - 38 | |||
| 52 52 - 39 | ||||
| 53 53 - 40 | ||||
| 54 54 - 41 | ||||
| 6" 123 mm | x 45 mm | lav | 50 50 - 37 | |
| 51 51 - 38 | ||||
| høj | 54 54 - 41 | |||
| 55 55 - 42 | ||||
13.0 Tilspændingsmomenter
Tilspændingsmomenter.
BEMERK: När momentets indstillinger er angivet, anbefales det på det kraftigste at der anvendes en momentmäl (medfolger ikke), for at bekråfte at den korrekte momentspecifikation er opnæt.
Hvis der/DDe andre oopsninger, er det generiske moment for M6 skruer 7 Nm.
