BRUGSANVISNING EA 3120 ELECTROLUX

8. 1. Automatisk avfrostningsfunktion

• Pass ekstra nøye på at apparatet ikke står på strømkabelen.

10. Bytte side for døren

11. Bytte det dekorative dørpanelet

12. Bytte fotstykkene

10. Bytte side for døren

Kontroller følgende før du kontakter en service- tekniker:

• Er det en strømfeil? Kontroller sikringene.

Læs denne betjeningsvejledning omhyggeligt, inden De tager køleboksen i brug. Hvis De senere sælger eller afhænder den, bedes De sørge for, at den nye ejer modtager denne betjeningsvejledning. Følg omhyggeligt monteringsanvisningerne nedenfor. Garantien er kun gyldig for produkter, der monteres som beskrevet. Tak, fordi De købte denne køleboks. Vi er sikker på, den vil fungere upåklageligt. I det følgende er nævnt en række symboler, som De bør kende for at sikre en sikker og effektiv drift: risiko for fare, hvis køleboksen betjenes forkert anbefalede, nyttige tip, De bør læse oplysninger vedrørende miljøbeskyttelse Denne køleboks er beregnet til opbevaring af mad- og drikkevarer. Bemærk!

• Dette produkt skal betjenes af voksne. Børn må ikke have lov til at pille ved betjenings- knapperne eller lege med produktet.

• Alt elarbejde, som kræves ved installationen af denne køleboks, skal udføres af en kvalificeret elektriker.

• Dette produkt skal efterses af en autoriseret servicetekniker, og der må kun anvendes originale reservedele.

• Det er farligt at ændre specifikationerne eller at ændre dette produkt på nogen måde.

• De skal være meget opmærksom på at sikre, at køleboksen ikke står på elledningen.

• Der findes driftskomponenter i dette produkt, som bliver varme. De skal altid sørge for, at der er tilstrækkeligt med ventilation, da der ellers kan opstå komponentsvigt og dermed risiko for tab af indhold. Se installationsvejledningen.

• Dele, som bliver varme, bør ikke tildækkes. Produktets bagside skal så vidt muligt placeres tæt på en væg, dog således at der er den påkrævede ventilationsafstand, som er anført i installationsvejledningen.

• Inden køleboksen afrimes, rengøres eller vedligeholdes, skal De sørge for at slukke for køleboksen og tage stikket ud.

• BRUG IKKE SKARPE GENSTANDE til at skrabe rim eller is af med. Fast is må under- ingen omstændigheder tvinges væk fra køleribberne. Fast is skal have lov til at tø, når køleboksen afrimes. Se instruktionerne om afrimning.

• Denne køleboks er tung. De bør udvise forsigtighed ved flytning af køleboksen.

• De må under ingen omstændigheder forsøge at reparere køleboksen selv. Reparationer, som udføres af uerfarne personer, kan forårsage beskadigelse eller mere alvorlige funktionsfejl. Henvend Dem til det lokale servicecenter, og forlang altid originale reservedele.

• Opbevaring af giftige eller eksplosive stoffer i denne køleboks er forbudt.73 INDHOLD

2. Afbildning af køleboksen

4. Placering af køleboksen

4.1. Installationsvejledning

5. Brug af køleboksen

8. 1. Automatisk afrimningsfunktion

9. Udskiftning af elpæren

10. Vending af lågeophængningen

11. Udskiftning af det dekorative lågepanel

12 Udskiftning af fødderne

13. Samling af dørhåndtag

15. Ibrugtagning, tekniske specifikationer

15.1. Tilslutning til netstrøm

16. Information om miljøbeskyttelse

Vigtig! Køleskabene fra serienummer 637XXX og opad er forsynet med fordampsensor for CUC. HVIS DERES KØLESKAB ER UDSTYRET MED EN DØRLÅS, KAN DOMETIC ZRT IKKE GØRES ANSVAR- LIG FOR TABTE ELLER BESKADIGEDE NØGLER. KOMPLETTE LÅSE FÅS SOM RESERVEDEL. Bemærk! Garantibetingelserne er i overensstemmelse med EU-direktiv 44/1999/CE og med lovgiv- ningen i det pågældende bestemmelsesland. Ved spørgsmål om garanti og kundeservice samt reservedele bedes De kontakte vort Dometic Servicenetværk. Garantien dækker ikke skader, der skyldes uhensigtsmæssig anvendelse. Garantien omfatter ikke ændringer af køleskabet samt anvendelse af uoriginale Dometic- reservedele. Garantien bortfalder, hvis køleskabet ikke installeres og anvendes ifølge anvisningerne. Angiv venligst køleskabets model, produktnummer og serienummer, hvis De kontakter Dometic’s servicenetværk. Disse oplysninger findes på typeskiltet, som sidder inde i køleskabet. DK74

Efter at De har taget køleboksen ud af emballagen, skal De kontrollere, at den ikke er beskadiget. Hvis De opdager, at køleboksen er blevet beskadiget under transporten, skal De straks meddele dette til transportfirmaet.

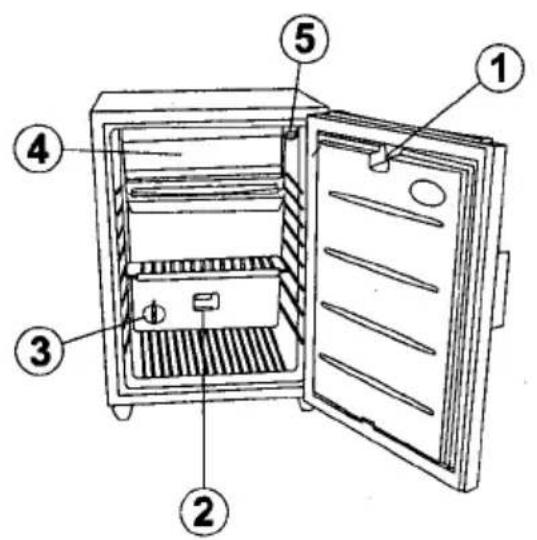

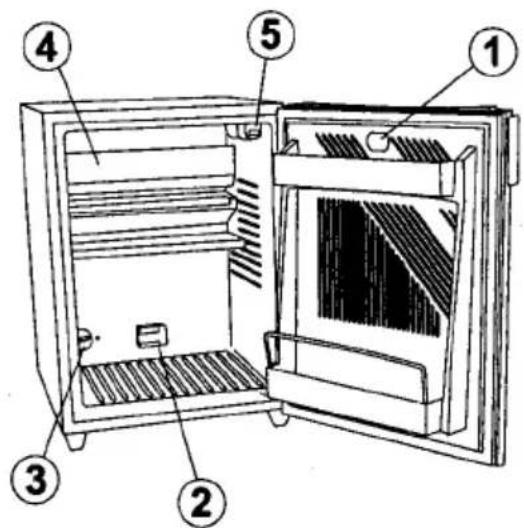

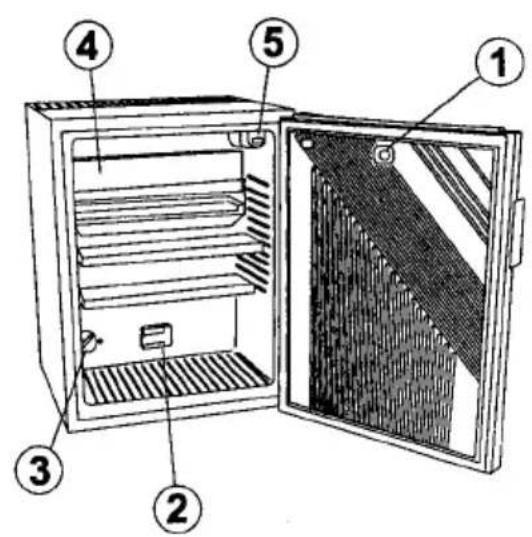

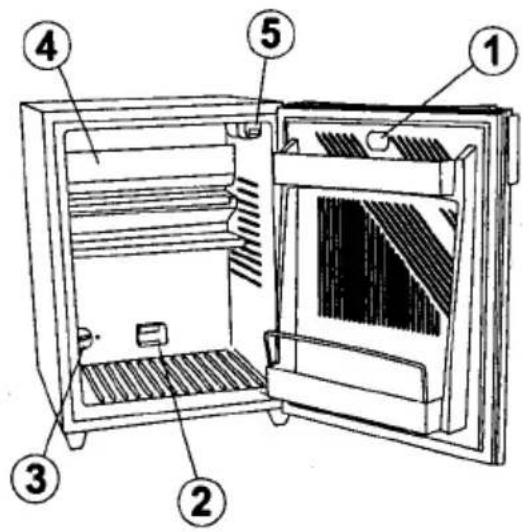

2. Afbildning af køleboksen

Rengør køleboksen grundigt med jævne mel- lemrum alt efter behov. Tag hylderne ud. Disse hylder, køleboksens inderside og lågen skal vaskes med en varm opløsning af natriumbikarbo- nat. Tør til sidst køleboksen over med en klud, som kun er opvredet i varmt vand, og tør efter med en ren klud. Plasticdele må ikke vaskes i vand, som er varmere end håndvarmt, og de må ikke udsættes for varmlufttørring. Køleboksens yderside skal jævnligt tørres af med en ren og fugtig klud.

4. Placering af køleboksen

Når køleboksen bruges for første gang, bedes De overveje følgende punkter:

• DE MÅ REGNE MED, AT DER MINDST GÅR 3 TIMER, FØR DER SES TEGN PÅ KØLING. Under køleprocessen afgiver køleboksen varme fra kondensatoren (under den øverste del af bagpanelet) til den omgivende luft. Jo bedre ventileret kondensatoren er, jo mere effektivt sker afkølingen.

• Den anden betingelse for en tilfredsstillende drift er, at køleboksen står på en plan overflade. Dette ses bedst ved at placere et glas vand oven på køleboksen.

• Det er vigtigt, at køleboksen ikke udsættes for strålevarme (sollys, radiator, i nærheden af en ovn osv.). 4.1. Installationsvejledning Køleboksen er forsynet med en elektrisk opvarmet absorberingskøleenhed, som praktisk talt er lydløs, når den er i drift. Køleboksen er beregnet til fritstå- ende installation, men den kan indbygges, hvis føl- gende betingelser opfyldes, for at sikre tilfredsstil- lende drift og optimal køleeffektivitet: VIGTIGT: Følg omhyggeligt monteringsanvisningerne nedenfor. Garantien er kun gyldig for produkter, der monteres som beskrevet.

1. Køleboksen skal være placeret på en

plan overflade i begge retninger

2. Der skal være 20 mm afstand til væggen

3. Der skal være ventilation som vist i enten

figur A, B, C eller D

4. Ventilationskanalen skal mindst måle

105 mm x køleboksens bredde

5. Hele køleenheden skal rage ind i kanalen som

6. Luft, der passerer gennem kanalen, må ikke

forvarmes af nogen varmekilde

7. Hvis der bruges ventilationsriste, skal de hver

især have åbninger på mindst 200 cm

Sørg for, at hovedkontakten hele tiden er tilgængelig under installationen. Figur 2. Figur 3.

5. Brug af køleboksen

• Ved opstartning skal køleskabet kobles til en jordet stikkontakt.

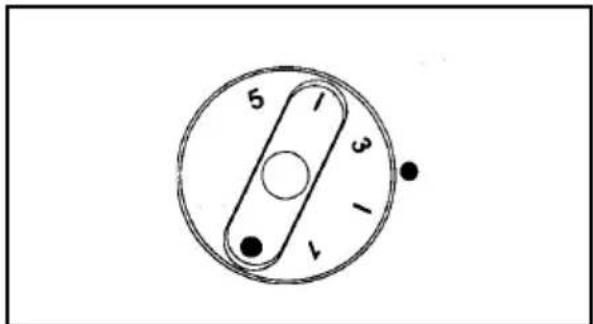

• Køleribberne bør vise tegn på køling efter ca. 3 timer. Ved en normal omgivelsestemperatur tager DK76 det ca. 6 timer, før køleskabet når en temperatur på 6°C i opbevaringsrummet. 5.1. Temperaturregulering Der kræves normalt en indstilling, som ligger mellem 2 og 3 på termostatknappen (figur 4), men dette kan variere alt efter belastning og installation. Hvis det er nødvendigt at ændre indstillingen, kan knappen drejes til et højere tal for at frembringe en lavere temperatur, eller til et lavere tal for at frembringe en højere temperatur. Virkningen af enhver justering kan kontrolleres ved hjælp af termometret, når køleboksen har været tændt i yderligere et stykke tid, så temperaturen kan nå at stabilisere sig. Figur 4.

Fyld isbakken 4/5 med drikkevand, læg låget på, og placér den lukkede isbakke på hylden til isbakken. Tør overskydende vand af for at forhindre, at isbakken fryser fast til overfladen. For at få isterningerne til at fryse hurtigere, skal De dreje termostaten til position 7 i et lille stykke tid. Husk at dreje talskiven tilbage til den normale indstilling, når isterningerne er frosne. For at få isterningerne ud af isbakken skal De holde bakken under rindende vand. Fjern låget, som er lagt over isterningerne, fra isbakken, og isterningern kan nu let tages ud.

Køleskabet må ikke overfyldes. Lad varme mad- og drikkevarer køle af til rumtemperatur, før de an- bringes i køleskabet. Vi anbefaler Dem at sørge for, at der er lidt plads mellem produkterne i køleskabet for at sikre en effektiv og jævn køling. Hvis hylderne pakkes for tæt, kan der være uacceptable tempera- turudsving.

8. Afrimning, rengøring og

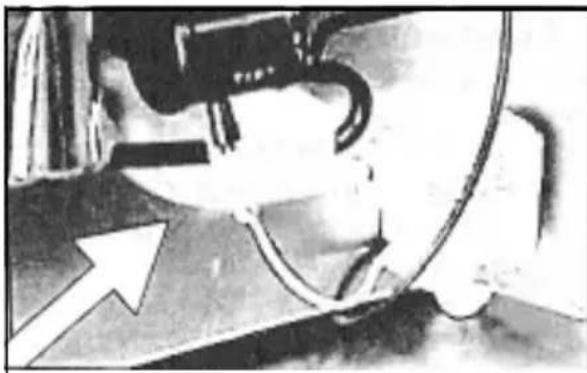

vedligeholdelse Denne rimdannelse holdes nede med FUZZY LOGIC- systemet, som er indbygget i køleboksen. Den første afrimningsfase begynder 39 timer efter indkobling af køleskabet og varer 2 timer. Derefter køler apparatet uafbrudt i 22 timer ad gangen, efterfulgt af en afrimningsperiode på 2 timer. Rimen smelter, og det afrimede vand løber gennem afledningsrøret fra drypkanalen og ind i en fordampningsbeholder, som befinder sig på køleboksens bagside (figur 5). Det afrimede vand fordamper automatisk i cirkulationsluften, og det er ikke nødvendigt at tømme beholderen manuelt. Hvis De gerne vil slukke for køleboksen, skal De dreje termostatknappen til “0”, afbryde strømforsyningen og lade køleboksens låge stå åben. Når De har afrimet køleboksen, skal De tørre indersiden af med en ren og fugtig klud. Figur 5.

9. Udskiftning af elpæren

(hvis en sådan er installeret) Hvis det er nødvendigt at skifte elpæren, skal De trække stikket ud og dernæst gøre følgende: Skub metalreflektoren til den ene side, og træk lampe- afdækningen bagud. Udskift pæren, og skub af- dækningen på plads igen. En ny 10-watts pære fås i enhver servicebutik.

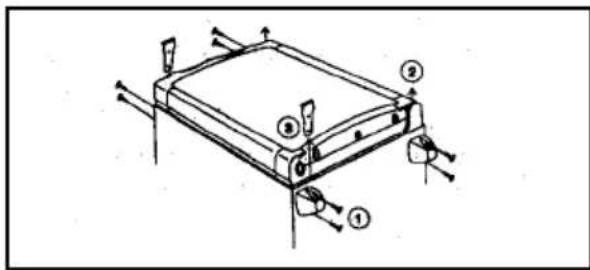

lågeophængningen (figur 6) Læg køleboksen på bagsiden. Fjern de 8 skruer (1). Fjern lågen og de to hængsler (2) fra huset. Fjern de to dækkapper (3) fra huset, og placér dem i de åbne hængselhuller i huset. Placér det nederste, højre hængsel i lågens øverste, venstre side, og placér det øverste, højre hængsel i lågens nederste, DK77 venstre side, og hæng lågen på hængslerne i de åbne dækkappehuller i huset. Fastgør hængslerne og dækkapperne med de 8 skruer. Kontrollér, at lågen er nem at lukke og lukker tæt til. Figur 6.

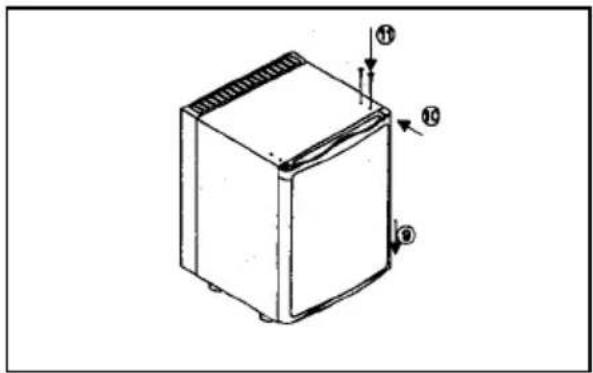

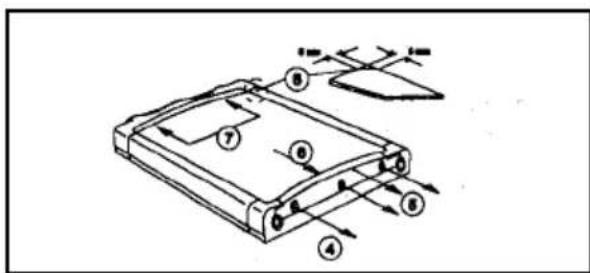

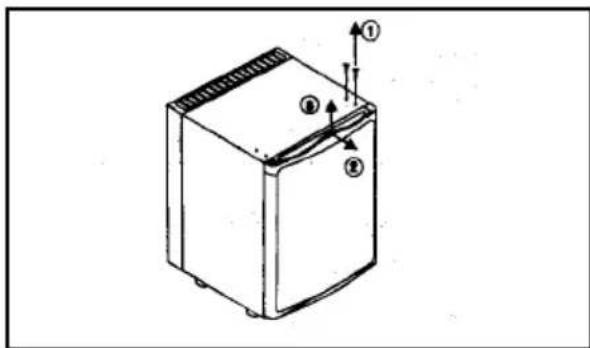

11. Udskiftning af det dekorative

lågepanel (figur 7-9) Fjern de to skruer (1) fra lågens øverste hængsel. Træk lågen væk fra huset sammen med hængslet, og træk lågen opad, så den glider af den nederste hængselbolt (2-3). Fjern skruerne (4), og træk ramme- kanten af (5). Lemp det dekorative panel (6) ud af lågens ramme, og sæt det nye panel i (7), så pane- lets øvre kant løber helt parallelt med rammens øvre kant. Det er lidt nemmere at sætte et nyt panel i rammens øverste kant, når der skæres ca. 5 x 5 mm af de to hjørner (8). Sæt rammens kant (5) på plads igen, og fastgør den med skruerne. Placér lågen på det nederste hængsel (9), lad det øverste hængsel glide ind i åbningen, skub lågen mod huset, og fastgør den med de to skruer (11). Figur 7. Figur 8. Figur 9. Figur 10.

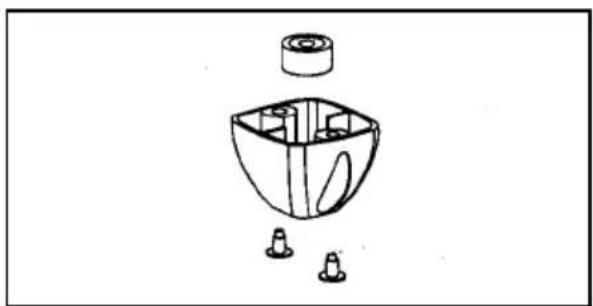

12. Udskiftning af fødderne (figur 10)

Hvis De gerne vil installere minikøleboksen, får De ikke brug for fødderne på 40 mm. Når De har fjernet fødderne på 40 mm, kan De fastgøre fødderne på 12 mm, som findes inden i fødderne på 40 mm, til de forreste og bageste fastgøringspunkter. Fødderne på 40 mm og de 4 resterende skruer skal gemmes til senere brug.

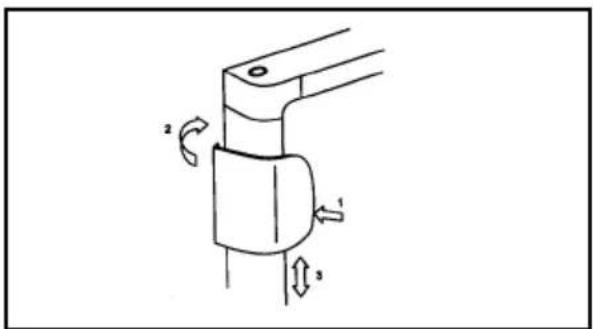

13. Samling af dørhåndtag

Køleboksen må kun bruges med den nominelle netspænding, som er vist på typeskiltet. Stikproppen skal sættes i en stikkontakt, som er jordforbundet i overensstemmelse med gældende regler. Alt elarbejde, der kræves ved installationen af denne køleboks, skal udføres af en kvalificeret elektriker eller en anden kvalificeret person. Producenten fraskriver sig ethvert ansvar, hvis disse sikkerhedsforskrifter ikke overholdes. Elektriske krav Inden De tænder for køleboksen, skal De kontrol- lere, at netspændingen er den samme, som er angivet på køleboksens typeskilt.

miljøbeskyttelse Køleboksen indeholder ikke nogen form for CFC/ HCFC. Ammoniak (naturlig brint- og kvælstofforbindelse) bruges som kølemiddel i køleren. Det ozonvenlige stof cyclopentan aktiveres som drivmiddel for PU-skumisoleringen. Der anvendes natriumchromat til korrosions- beskyttelse (i en koncentration på mindre end 2% i kølervæsken).

Efter at De har pakket køleboksen ud, skal De afle- vere emballagematerialet på det lokale genbrugs- center. Når køleboksen skal bortskaffes, skal den afleveres hos et specialiseret genbrugscenter, der genindvinder de brugbare materialer. Resten des- trueres på forsvarlig vis. Apparater, som er mærket med dette sym- bol, skal afleveres hos det lokale opsam- lingssted til bortskaffelse af elektriske og elektroniske apparater. Dette produkt må ikke bortskaffes gennem normal husholdningsaffald. Køleskabe fra Dometic har symbolet på dataskiltet (typeskiltet) invendigt i apparatet. Dette produkt overholder følgende EU- direktiver: LVD-direktiv 73/23/EEC med senere ændringer 90/683/EEC EMC-direktiv 89/336/EEC RoHS-directiv 2002/95/ EC

• Er stikket sat rigtigt i stikkontakten, og er strømmen tilsluttet? Kontrollér stikkontakten ved at tilslutte et andet elektrisk apparat som f.eks. en bordlampe.

• Er termostaten indstillet korrekt? (normalt 2 eller 3).

• Har lågen ikke været lukket ordentligt med det resultat, at temperaturen inden i køleboksen er steget for hurtigt?

• Er køleboksen placeret på en plan overflade?

• Har ventilationen været blokeret? Hvis køleboksen stadig ikke fungerer tilfredsstillende, efter at De har kontrolleret alle ovenstående punkter, skal De kontakte den nærmeste servicetekniker. Beskriv problemet, angiv hvilken model det drejer sig om, og oplys produkt- og serienummeret. (Oplysninger om modellen og produkt- og serienummeret finder De på typeskiltet øverst til venstre i det indvendige rum.) Dette køleskab* er udstyret med overophedningsbeskyttelse. En autoriseret servicetekniker kan undersøge, om denne er blevet udløst eller ej. I tilfælde af at der opstår en fejl, skal De kontakte det nærmeste servicecenter – se den lokale telefonbog. Model EA 3100 EA 3080 EA 3120 EA 3140 EA 0300, EA 0301 RA 80 RA 140 EA 0302 RA 0450 Type MF20-60 MF20-60 MF20-60 MF20-60 Bruttorumfang 31 litre 23 litre 31 litre 41 litre Netstrømsdrift 220 - 240V (AC) 220 - 240V (AC) 220 - 240V (AC) 220 - 240V (AC) Tilført effekt 90W 90W 90W 90W Energiforbrug 0,97 kWh/24h 0,92 kWh/24h 0,99 kWh/24h 1,07 kWh/24h Klimaklasse N N N N Kølemiddel 159g H
