GEBRUIKSAANWIJZING EA 3120 ELECTROLUX

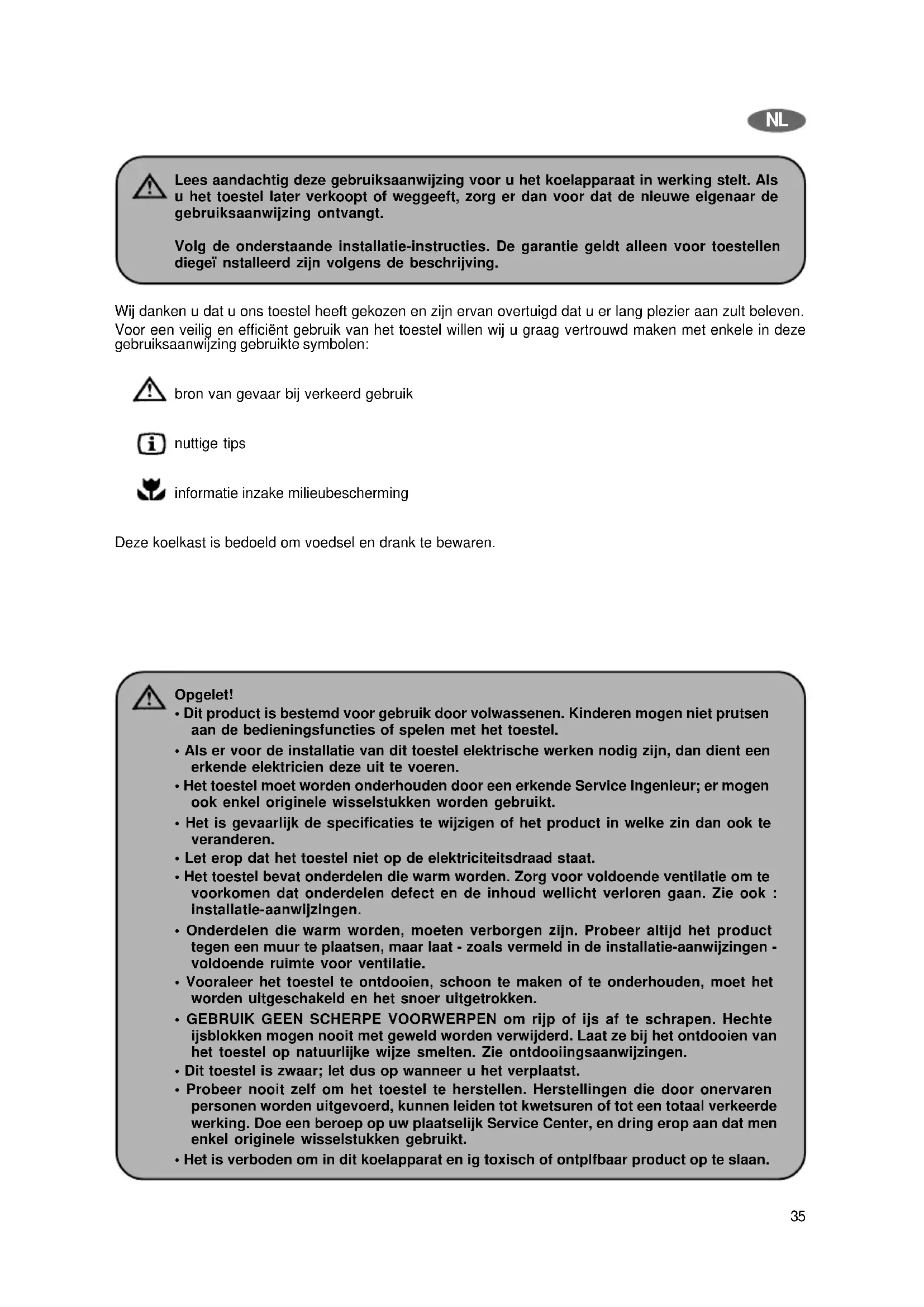

Lees aandachtig deze gebruiksaanwijzing voor u het koelapparaat in werkig stelt. Als u het toestel later verkoopt of weggeeft, zorg er dan voor dat de nieuwe eigenaar de gebruiksaanwijzing ontvangt.

Volg de onderstaande installmente-instructies. De garantie geldt alleen voor toestellen diegeiNSTalleerd zijn volgens de beschrijving.

Wij danken u dat u ons toestel heeft gekozen en+zijn ervan overtuigd dat u er lang plezier aan zult beleven. Voor een veilig en efficiert gebruik van het toestel wilten wij u graag vertrouwd make met enkele in deze gebruiksanaanjizing gebruekte symbolen:

bron van gevaar bij verkeerd gebruik

nuttige tips

informatieinzake milieubescherming

Deze koelkast is bedoeld om voedsel en drank te bewaren.

Opgelet!

• Dit product is bestemd voor gebruik door volwassenen. Kinderen mogen nicht prutsen aan de bedieningsfuncties of spelen met het toestel.
• Als er voor de installmentie van dit toestel elektrische werken nodig zijn, dan dient een ergende elektricien deze uit te voeren.
• Het toestel moet worden onderhonden door een erkende Service Ingenieur; er mogen ook enkel originele wisselstukken worden gebruikt.
• Het is gevaarlijk de specificaties te wijzigen of het product in welke zin dan ook te veranderen.
• Let erop dat het toestel Niet op de elektriciteitsdraad staat.
• Het toestel bevat onderdelen die warm worden. Zorg voor voldoende ventilatie om te voorkomen dat onderdelen defect en de inhoud wellicht verloren gaan. Zie ook : installmentie-aanwijzingen.
• Onderdelen die warm worden,要去en verborgen zijn. Probeer algtd het product gegen een muur teplaatsen, maar LAST - zoals vermeld in de installmentie-aanwijzingen - voldoende ruimte voor ventilatie.
• Vooraleer het toestel te ontdooien, schoon te maken of te onderhonden, moet het worden uitgeschakeld en het snoer uitgetrokken.
• GEBRUIK GEEN SCHERPE VOORWERPEN om rijp of ijs af te schrapen. Hechte ijsblokken mogen nooit met geweld worden verwijderd. Laat ze bij het ontdooien van het toestel op natuurlijke wijze smelen. Zie ontdoolingsaanwijzingen.
• Dit toestel is zwaar; let dus op wanner u het verplaatst.
• Probeer nooit zich om het toestel te herstellen. Herstellingen die door onervaren Personen worden uitgevoerd, können leiden tot kwetsuren of tot een totaal verkeerde werkung. Doe een beroep op uwplaatselijk Service Center, en dring erop aan dat men enkel originele wisselstukken gebruikt.
• Het is verboden om in dit koelapparat en ig toxisch of ontplfbaar product op te slaan.

INHOUD

1. Uitpakken
2. Afbeelding van het toestel
3. Schoonmaak
4. Plaatsing van het toestel 4.1.Installatie-aanwijzingen
5. Gebruik van het toestel 5.1. Regeling van de temperatuur
6. IJsblokjes
7. Nuttige tip
8. Ontdooien, schoonmaken en onderhoud 8.1.Automatische ontdooing
9. De gloeilamp verrangen
10. De draairichting van de deur veranderen
11. Een ander decoratief deurpaneel aanbrengen
12. Andere voetsteuntjes aanbrengen
13. Assemblage van de deurklink
14. Klantenservice
15. Inwerkingstelling, technische gegevens 15.1. Aansluiting op het elektriciteitsnet
16. Informatie over milieubescherming
17. Recyclage

Opgelet!

De garantiebepalingen voldoen aan de EU-richtlijn 44/1999/CE en de wettelijk bepalingen van het betreffende land.

Vragen over garantie, klantenservice en onderdelen(Int) u richten aan de Dometic servicedienst.

Niet onder de garantie valt schade veroorzaakt door verkeerd gebruik.

Niet onder de garantie valt schade die het gevolg is van veranderingen aan het toestel of als gevolg van onderdelen Niet akkomstig van Domatic.

De garantie vervalt indien het toestel Niet volgens voorschrift geiNSTalleerd en gebruikt worden.

Gelieve het model, product- en serienummer van het toestel aan te geven, indien u contact met de Domatic servicedienst opneemt. Deze gegevens vindt u op het typeplaatje aan de binnenkant van het koelapparaat.

1. Uitpakken

Nadat u de kartonnen verpakking hebt verwijderd, controleert u best of het toestel intact is. Werd het toestelijdens het transport beschadigd, meld dit dan meteen aan de transportfirma.

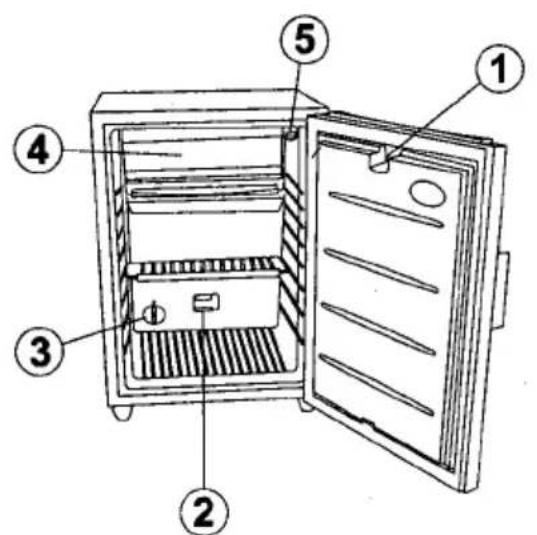

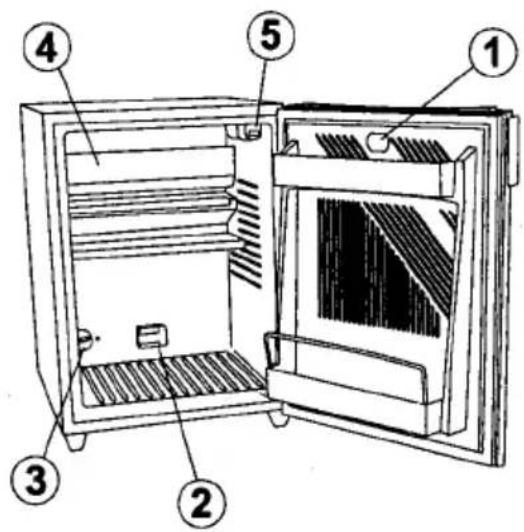

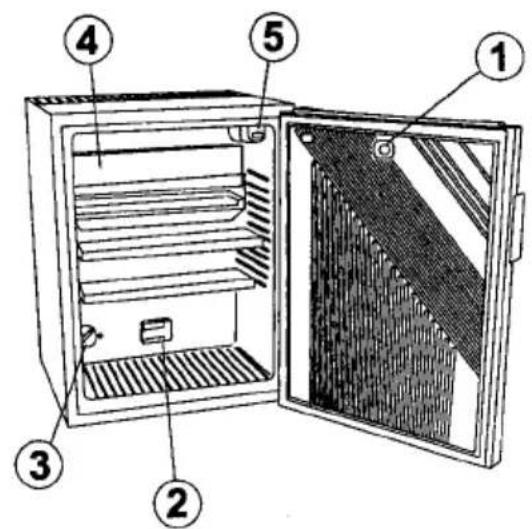

2. Afbeelding van het toestel

EA 3100

EA 3080 EA 3120

EA 3140
Afbeelding 1

1. Deurslot (indien aanwezig)

2. Sensor 4. Verdamper

3. Thermostaatknop

4. Lamp (indien aanwezig)

WANNEER U EEN KOELKAST MET SLOT HEEFT, IS DOMETIC ZRT NIET AANSPRAKELIJK VOOR VERLIES OF BESCHADIGING VAN SLEUTELS. SLOTEN KUNNEN ALS COMPLEET ONDERDEEL WORDEN VERVANGEN.

3. Schoonmaak

Maak regelmatig en telkens wanner nodig de koelkast grondig schoon. Verwijder de rekken die, net als de binnenwanden en de deur, met een warme oplossing van sodiumbicarbonaat hunnen worden afgewassen. Ga er nog eens over met een in warm water uitgespoelde vod. Was de plastic onderdelen nooit in te heet water en stel ze Niet bloot aan droge但它. De buitenwanden moeten regelmatig worden schoongemaakt met een propere, vochtige vod.

GEBRUIK NOOIT STERKE CHEMICALIEN OF BIJTENDE SCHOOLMAAKMIDDELEN OP DE ONDERDELEN VAN DE KOELKAST.

4. Plaatsing van het toestel

Voordat u de koelkast in werkig stelt, graag even uw aandacht voor onderstaande punten:

ZORG EERVoor DAT DE KOELKAST WATER PAS STAAT.
- HET ROOSTER ACHTERAAN WORDT WARM Tijdens HET GEBRUJK.
- DE KOELKAST HEEFT GEEN 'MOTOR' EN FUNCTIONEERT NAGENOEG GERUISLOQS.
- REKEN MINSTENS 3 UUR VOOR HET EERSTE KOELINGSEFFECT.

Tijdens het koelen geeft de condensator van het toestel warmte af (onder het bovenste gedeelte van de zijwand), waardoor de omringende lucht opwarmt. Hoe beter de condensator is verlucht, hoe efficienter de koeling.

Voor een goede werkig moet het toestel op een vlakke ondergrond staan. Dit kan u het best nagaan door een glas water bovenop de koelkast te plaatsen.
- Het toestel nicht rechtstreeks blootstellen aan een warmtebron (zonlicht, radiator, naast een oven, enz.)

4.1. Installatie-aanwijzingen

De koelkast is uitgerust met een elektrisch verwarmde absorberende koelingseenheid, die nagenoeg geruisloos functioneert. De koelkast kan als dusdanig worden geiNSTalleerd of ingebouwd, waar bij, voor een doeltreffende werkung en een maximale koelingsefficientie, rekening moet worden gezhouden met onderstaande voorwaarden:

BELANGRIJK:

Volg de onderstaande installment-instructions. De garantie geldt alleen voor toestellen diegeiNSTalleerd zijn volgens de beschrijving.

1. De koelkast moet in beidenrichtingen horizontaluuitgericht+zijn.
2. De afstand:tussen koelkast en wand moet 20 mm bedragen.

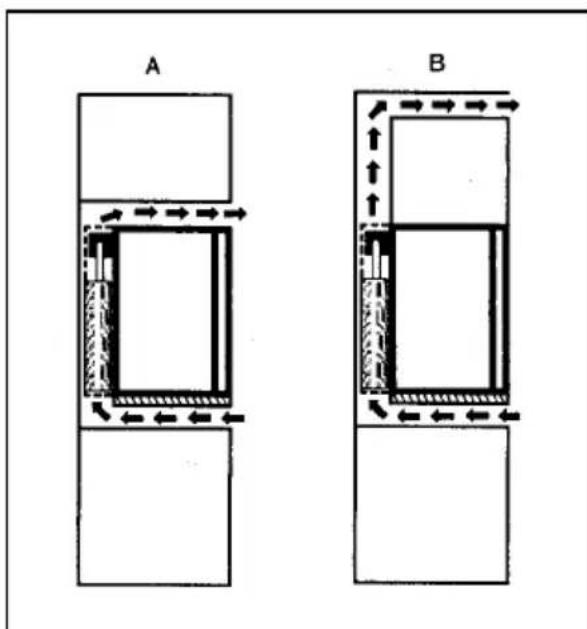

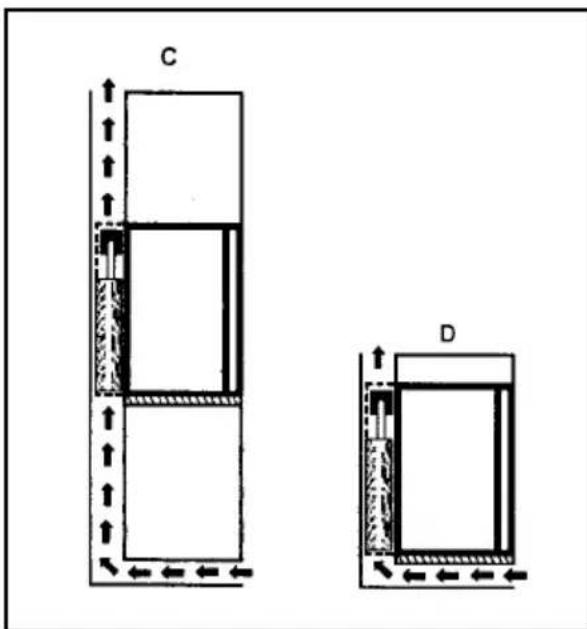

3. De ventilatie要去uitgevoerdzijnzoals geloond in de alternatieven A,B,C of D.

4. Het ventilatiekanaal moet tenminste de volgende afmetingen hebben: 105mm x de bredte van de koelkast

5. Alleen de volledige koeleenheid mag in het ventilatiekanaal blootgesteld zijn aan de ventilatielucht.
6. Lucht die door het ventilatiekanaal stroomt mag Niet voorverwarmd zichn door een verwarmingsbron.
7. Eventueel gebrukke ventilatierooisters moeten openingsen van tenminste 200~cm^2 hebben.

Gelieve bij het installereren er op te letten dat de stekker toegankelijk blijft.

Afbeelding 2.

Afbeelding 3.

5. Gebruik van het toestel

• Steek de stekker in een goed geaard stopcontact om de koelkast aan te zettel.
• Het eerste koelingseffect merkt u na ongeveer 3 uu. De koelkast heeft ongeveer 6 uu nodig om bij normale kamertemperatuur een binnentemperatureuur van 6^ te bereiken.

5.1. Regeling van de temperatuur

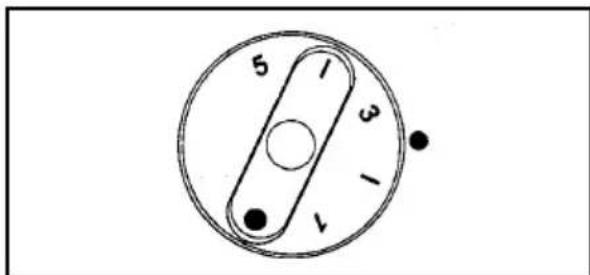

Normaal worden dethermostatknop ingesteld tussen 2 en 3 (Afbeelding 4);deze instelling hangt evenwel af van het opgeslagen volume en deplaats van installmente. U kan de temperatuur zo nodig wijzigend door de knop hoger te zetten voor een koudere temperatuur, oflager voor een warmere temperatuur. Het effect van de wijziging kan u aflezen van een thermometer die u gereime tijd in de koelkast laat liggen - de tijd die nodig is om de koelkast te latent functioneren volgens de neue instelleningen.

Afbeelding 4.

6. IJsblokjes

Vul het ijsbakje voor 4/5 met drinkwater en sluit af met het deksel. Zet het afgesloten ijsbakje op het rekke. Gemorst water moet u eerst opnemen, anders za het ijsbakje vastvriezen.

Als u snel ijsblokjes wenst, draai de thermostaatknop dan op 5 - wel terugdraaien als de ijsblokjes klaar zich!

Om de ijsblokjes makkelijk los te weken, houdt u het ijsbakje onder stromend water; het deksel zal snel loskomen en de ijsblokjes konnen er moeiteloos worden uitgedrukt.

7. Nuttige tip

Stouw het toestel Niet te vol. Plaats warm voedsel en drank pas in het apparaat als ze zijn afgekoeld. Laat voor een doeltreffende en gelijkmatte koeling wat ruimteussen de opgeslagen producten. Als de artikelen te zich donden opeen worden gestapeld, kan dit resulteren in onaanvaardbare temperatuurschommelingen.

8. Ontdooien, schoonmaken en on derhoud

De vorming van een ijslaag worden vermeden door het ingebouwde FUZZY LOGIC-system.

De eerste ontdooifase start 39 uu na het eerste inschakenen en duurt circa twee uu. Daarna za de koelkast wee 22 uu aan een stuk koelen, opgevolgd door een twee uu durende ontdooifase.

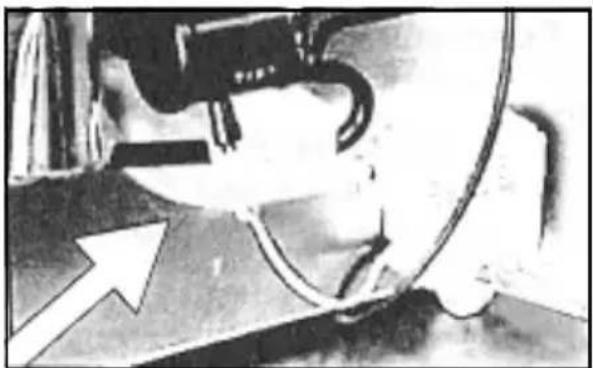

De ijslaag smelt en het smeltwater drupt van het opvangkanaal via een gootje maar de verdamper onderaan de koelkast (afbeelding 5). Het smeltwater verdampt automatisch in de lucht; u hoeft de verdamper dan ook Niet manueel leeg te make.

Als u het toestel wilt uitschakelen, draai dan de knop op "0", trek de stekker uit het stopcontact en LAST de koelkastdeur open. Na het toestel te hebben ontdooid, moet de binnenkant van de koelkast worden schoongewreven met een propere, vochtige doeck.

Afbeelding 5.

9. De gloeilamp verrangen (indien aanwezig)

Als de gloeilamp aan verranging toe is, trek dan de stekker uit het stopcontact en ga als volgt tewerk:

Druk de metalen reflector maar een kant toe en trek het beschemkapje�akther toe af.Vervang de gloeillamp en schuif het beschemkapje er weeop.

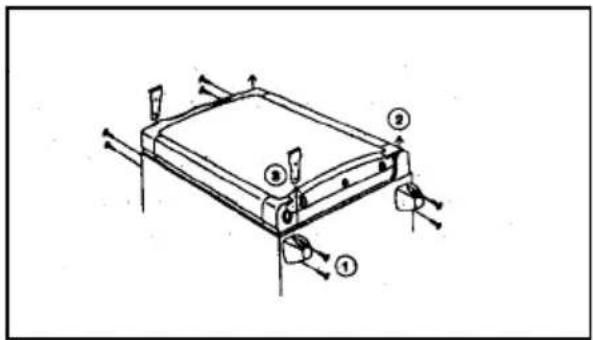

10. De draairichting van de deur veranderen (afb. 6)

Leg de koelkast op zijn achterzijde. Verwijder de 8 schroeven (1). Haal de deur van de behuizing af, samen met de twee scharnieren (2). Verwijder de twee beschemkapjes van de behuizing enplaats deze in de twee andere scharnieropeningen van de behuizing. Plaats de onderste scharnier rechts in de bovenste linkerhoek van de deur en de bovenstescharnier rechts in de onderste linkerhoek van de deur. Hang de deur op aan de scharnieren in de lege openingsen van de behuizing.

Hecht de scharnieren en beschemkapjes vast met de 8 schroeven. Controller of de deur makkelijk en rondon sluit

Afbeelding 6.

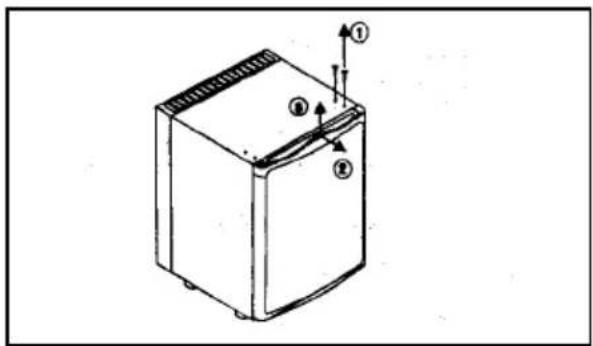

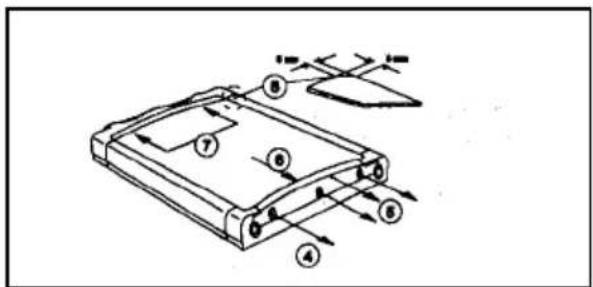

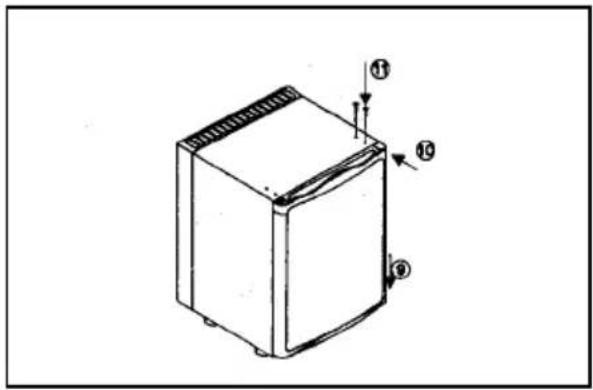

11. Een ander decoratief deurpaneel aanbrengen

(afb. 7-9)

Verwijder de 2 schroeven (1)uit het boenste scharnier van de deur. Trek de deur en het scharnier weg van de behuizing door deze uit het onderste scharnier te heffen (2-3). Verwijder de schroeven (4) en de steun van het kader (5). Glijd het decoratiepaneel uit het deurkader en verrang het door het neuepaneel (7); de bovenste hoek van het paneel moet waar bij exact parallel met de bovenste hoek van het kader lopen. Het/Newe paneel kan makkelijker worden aangebracht in de bovenste hoek van het kader als de twee hoeken met onceveer 5× 5mm worden afgerond (8).Plaats de steun van het kader terug (5) en hecht het vast met de schroeven. Plaats de deur in het onderste scharnier (9), klik het bovenste scharnier vast in de opening en druk het scharnier en de deur gegen de behuizing aan. Bevestig de 2 schroeven (11).

Afbeelding 7.
Afbeelding 8.

Afbeelding 9.

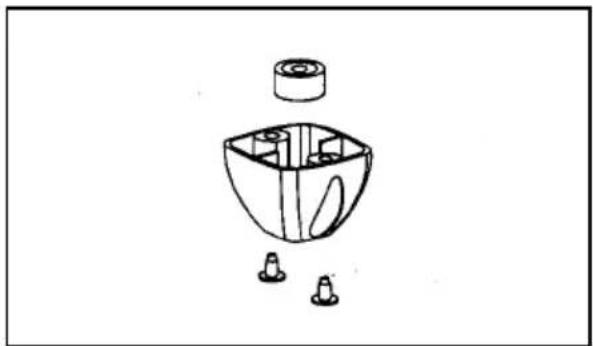

12. Andere voetsteuntjes aanbrengen (afb. 10)

Voor de installmentie van uw miniCool heeft u de voetsteuntjes van 40 mm Niet nodig. Nadat u ze hebt verwijderd, kan u de steuntjes van 12 mm aanbrengen die binnenin de voetsteuntjes van 40 mm zitten. Plaats de steuntjes van 12 mm in de daartoe bestemde bevestigingspunten vooraan en achteraan. De voetsteuntjes van 40 mm en de 4 overblijvende schroeven bewaart u best voor eventueel later gebruik.

Afbeelding 10.

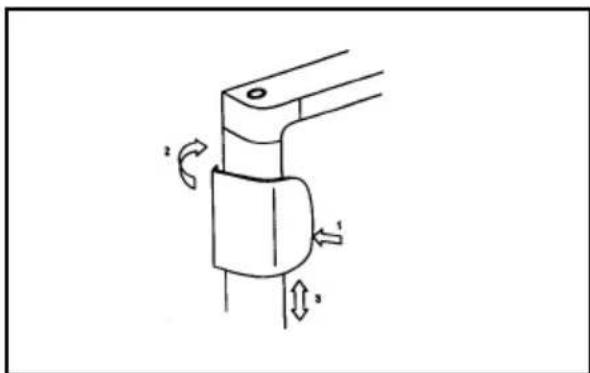

13. Assemblage van de deurklink (afb. 11)

Afbeelding 11.

14. Klantenservice

Voor u de hulp van een service-monteur inroept,\ kunt u zich volgende eenvoudige testsuitvoeren:

Is er een stroomonderbreking? Controller de zekeringen.
- Steekt de stekker stevig in het stopcontact en is het actief? Controller het stopcontact door er een ander toestel, b.v. een tafellamp, op aan te sluiten.
Is dethermostat correct ingesteld (normaal 2 of 3)?
- Was de deur misschien Niet goed toe, waardoor de temperatuur binnen te snel is gaan stilgen?
- Staat de koelkast waterpas?

• Was de ventilatie-opening belemmerd?

Hoeff u alle bovenstaande punten gecontroleerd en werkt de koelkast nog steeds Nietaar behoren? Contacteer dan de dichtstbijzijnde servicedienst. Leg het probleemuit en vermeld het model, het producten serienummer van uw koelkast.(Details hierover vindt u op het gevevensplaatje linksboven binnenin het toestel.)

Deze koelkast is uitgerust met een beveiliging gegen oververhitting.

Een erkende onderhoudstechnicus kan nagaan of\ deze wel of Niet is ingeschakeld.

Bij problemen, contacteer het dichtstbijzijnde Service Center - zieplaatselijkke telefoongids.

15. Inwerkingstelling

Technische gegevens

Model EA 3100 EA 3080 EA	3120 EA 3140EA 0300, EA 0301 RA80 RAEA 0302 RA0450	140
Type MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20	20-60 MF20-60
Brutovolume	31 litre	23 litre	31 litre	41 litre
Elektriciteitsnet	220 - 240V (AC)	220 - 240V (AC)	220 - 240V (AC)	220 - 240V (AC)
Input	90W	90W 90W 90W
Energieverbruik	0,97 kWh/24h	0,92 kWh/24h	0,99 kWh/24h	1,07 kWh/24h
Categorie Klimaat	N	N	N	N
Koelmiddel	159g H2O + 86g NH3	159g H2O + 86g NH3	159g H2O + 86g NH3	159g H2O + 86g NH3

15.1 Aansluiting op het elektriciteitsnet

Het toestel mag enkel functioneren onder de nominale voltage vermeld op het gevevensplaatje. De elektriciteitsstekker worden in een stopcontact gestoken dat voorzien is van een wettige aarding.

Als er voor de installmentie van dit toestel elektrische werken nodig zijn, dan dient een ergende elektricien of een bevoegd persono deze uit te voeren.

De fabrikant wijst elke verantwoordelijkheid bij Niet-naleving van deze veiligheidsmaatregelen.

Voor u de koelkast aanzet, dient u na te gaan of het voltage hetzelfde is als dat vermeld op het gevevensplaatje van het toestel.

16. Informatie inzakemilieubescherming

Het toestel bevat geen CFK's/HCFK's.

Als koelmiddel in het koelapparaat wordt ammoniakgas (natuurlijke waterstof- en stikstofverbinding) gebruikt.

Het ozonvriendelijke cyclopentaan dient als agens voor de polyurethaanschuimisolatie.

Natriumchromaat worden gebruikt als bescherming gegen corrosie (minder dan 2 procent gewicht van het koelmiddel).

17. Recyclage

Nadat u het toestel uitgepakt heeft, brengt u het verpakkingsmaterial best maar een inzamelpunt in uw buurt. Na afloop van de nuttige levensduur moet het toestel afgeleverd worden bij een gespecialiseerd inzamel- en recyclagebedrijf, dat de nog bruikbare materialen terugwint. De rest worden zorgvuldig vernietigd.

Apparaten, die met dit symbool zichen voorzien,要去en bij het gemeentelijk verzamelpunt voor afgedankte elektrische en electronische apparatuur worden

afgegeben.

Ze mogen nicht via het gewone huisafval worden weggegooid.

Bij koelkasten van Dometic staat het symbool op het typeplaatje aan de binnenkant van het apparaat.

Dit toestel is conform de volgende EU-richtlijnen:

LVD-Richtlijn 73/23/EEG,

gewijzigd bij 90/683/EEG.

EMC-Richtlijn 89/336/EEG.

RoHS-Richtlijn 2002/95/EG.
