Bedienungsanleitung Mode d'emploi

Vor Inbetriebnahme des Kuhlgerätes sollen den Sie diese Bedienungsanleitung sorgfältig lessen. Beim Verkauf oder bei Weitergabe an einen neuen Besitzer muss auch die Bedienungsanleitung weitergeleitet werden.

Beachten Sie die nachfolgend aufgeführten Installationshinweise. Die Garantie gilt nur für Produkte, die entsprechend dieser Beschreibung installiert wurden.

Wir gratulieren Ihnen zum Erwerb unseres Produktes und hoffen, dass Sie mit der Funktion des Gerätes zufrieden sind.

Nachfolgend ist die Bedeutung einiger Symbole erklärt, die zu beachten sind, um einen sicheren und effizienten Betrieb des Produktes zu gewährleisten.

Gefahrenquelle bei unsachgemäßer Bedienung

Nutzliche Hinweise

Informationen zum Umweltschutz

Dieses Kuhlgerät dient zur Lagerung von Lebensmitteln und Getränen.

Achtung!

• Dieses Gerät sollte nur von Erwachsenen bedient werden. Kindern ist der Zugriff auf die Bedienelemente und das Spieler mit dem Gerät nicht zu gestatten.
• Alle notwendigen Elektroarbeiten müssen von einem qualifizierten Fachmann durchgeführt werden.
• Das Gerät sollte von einem autorisierten Kundendiensttechniker gewartet werden. Es sind ausschließlich Original-Ersatzteile zu verwenden.
• Jegliche technischen Änderungen am Gerät selbst sind nicht zulässig und gefährden die Garantiebedingungen.
• Es ist darauf zu achten, dass das Netzkabel nicht eingeklemmt wird.
• Teile des Geräts heizen sich während des Betriebs auf. Deshalb ist für ausreichende Belüfung zu sorgen. Eine unzureichende Belüfung des Gerätes kann zu Fehlfunktionen oder auch zum Ausfall von Gerätekomponenten und dadurch zum Verderb des Kührauminhalts führen.
• Teile, die sich aufheizen, dürfen von außen nicht zugänglich sein. Das Gerät sollte so aufgestellt werden, dass der Abstand zwischen Wand und Gerät dem in der Aufstellanleitung angegebenen Belüftungsraum entspricht.
• Vor dem Abtauen, Reinigen und Warten muss das Gerät abgeschaltet und der Netzstecker gezogen werden.
• VERWENDEN SIE KEINE SCHARFKANTIGEN GEGENSTÄNDE, um das Gerät von Reif oder Eis zu befrei. Dickere Eisschichten müssen ausschließlich durch Abtauen des Gerätes (siehe Abtauanleitung) von den Kührippen entfernt werden, niemals mit Gewalt entfernen.
• Das Gerät ist sehr schwer. Beim Transport ist dazu Vorsicht geboten.
• Versuchen Sie niemals, das Gerät selbst zu reparieren. Unsachgemäß durchgeführte Reparaturen können zu Verletzungen führen und den Schaden noch vergroßern. Wenden Sie sich an Ihr zuständiges Kundendienstzentrum, und verlangen Sie stets Original-Ersatzteile
• In thisem Kuhlgerät)dürfen keine giftigen oder explosiven Stoffe aufbewahrt werden.

INHALT

1. Auspacken
2. Geräteübersicht
3. Reinigung
4. Aufstellen des Gerätes 4.1. Aufstellanismleitung
5. Einsatz des Gerätes 5.1. Temperaturregulierung
6. Eiswürfel
7. Nützliche Hinweise
8. Abtauen, Reinigung und Wartung 8.1. Automatische Abtaufunktion
9. Wechseln der Gluhbirne
10. Umkehrden der Turaufhängung
11. Austauschen der Zierfront
12. Wechseln der Stellfübe
13. Montage des Tügriffs
14. Kundendienst
15. Inbetriebnahme, Technische Daten 15.1. Anschluss an das Stromnetz
16. Umweltschutz-Informationen
17. Entsorgung

Achtung!

Die Garantiebedingungen entsprechen der EU-Richtlinie 44/1999/CE und den im jeweiligen Bestimmungsland geltenden Gesetzen.

Bei Fragen zu Garantie und Kundendienst sowie für Ersatzteile wenden Sie sichitte an unser Domatic Servicenetzwerk.

Die Garantie deckt keine Schäden durch unsachgemäß Benutzung ab.
Die Garantie deckt keine Änderungen am Gerät oder den Einsatz nicht-originaler Ersatzteile von Dometic ab.

Die Garantie erlischt, wenn das Gerät nicht gemäß den Anweisungen installiert und benutzt wird.

Nennen Sieitte das Modell sowie die Produkt- und die Seriennummer des Gerats, wenn Sie sich mit dem Dometic Servicenetzwerk in Verbindung setzen. Diese Informationenfinden Sie auf dem Typenschild im Innern des Kuhlgerates.

1. Auspacken

Stellen Sie nach der Entnahme aus der Kartonverpackung sicher, dass das Gerät unbeschädigt ist. Melden Sie Transportschädenitte sofort dem mit dem Transport beauftragten Unternehmen.

2. Geräteübersicht

EA 3100

EA 3080 EA 3120

EA 3140
Abbildung 1

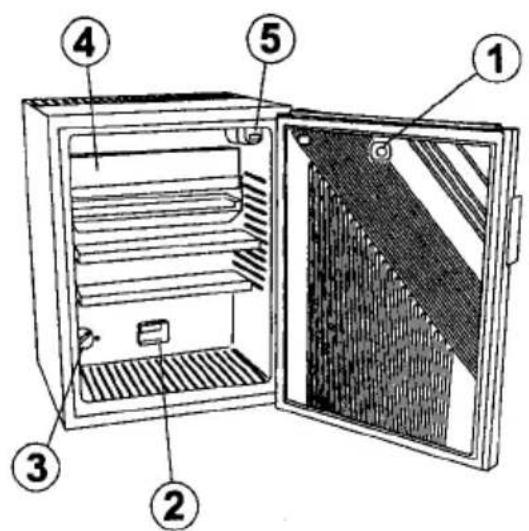

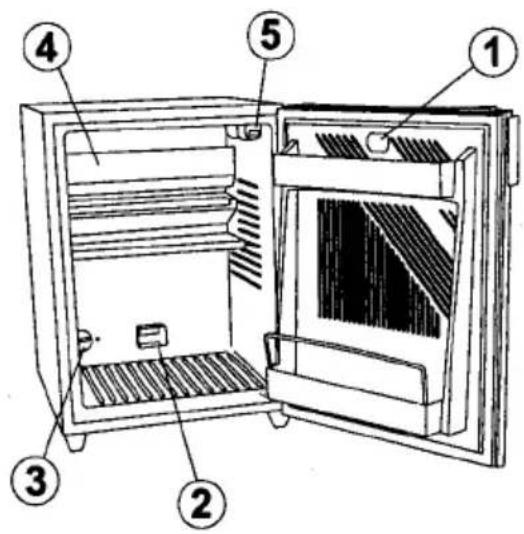

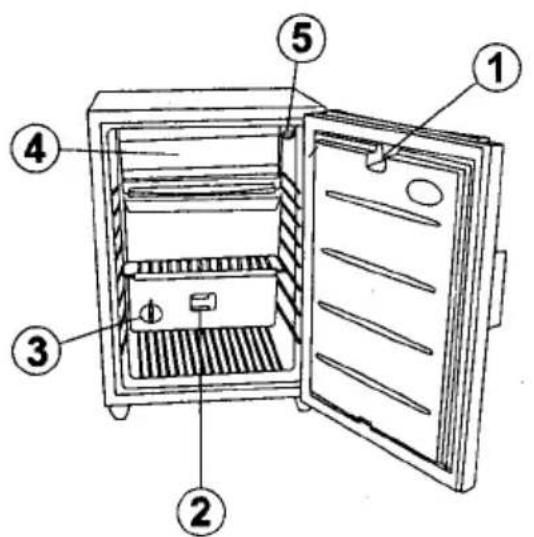

1. Turverriegelung (wo vorhanden) 3. Thermostatregler 5. Beleuchtung (wo vorhanden)
2. Sensor 4. Verdampferplatte

FALLS IHR KÜHLGERÄT MIT EINEM TÜRSCHESS AUSGESTATTET IST, UBERNIMMT DOMETIC ZRT KEINE HAFTUNG FÜR VERLOREN GEGANGENE ODER BESCHÄDIGTE SCHLUSSEL. SCHLOSSER SIND ALS KOMPLETTE EINHEIT ALS ERSATZTEIL ERHÄLTlich.

3. Reinigung

i Das Gerät ist von Zeit zu Zeit gründlich zu reinigen. Entfernen Sie hierzu die Ablagen. Die Ablagen, der Innenaum des Gerätes und die Türs sollen mit lau-warmem Wasser und einem milden Reinigungsmittel abgewaschen und anschließend mit einem feuchten Tuch nachgewischt und trocken gerieben werden. Kunststoffe dürfen nur mit lauwarmem Wasser gereinigt und keiner direkten Wärmequelle ausgesetzt werden. Die Außenseite des Gerätes solle regelmäßig mit einem sauberen, feuchten Tuch abgewischt werden.

VERWENDENSIE ZUR REINIGUNG DES GEHÄUSES IHRES GERÄTES NIEMALS CHEMIKALIEN ODER SCHEUERMITTEL.

4. Aufstellen des Gerätes

Beim erstmaligen Gebrauch Ihres Gerätes ist Folgendes zu beachten:

DAS GERAT MUSS FEST UNDEBEN AUFGESTELLT SEIN
DIE ROHRE AN DER GERÄTERÜCKSEITE KÖNNEN SICH ERWÄRMEIN
DAS GERÄT HAT KEINEN „MOTOR“ UND ARBEITET DAHER SEHR GERAUSCHARM
- NACH INBETRIEBNAHME KANN ES MINDESTENS DREI STunden DAUERN, BIS EINE ERKENNBARE KÜHLWIRKUNG EINSETZT

Während des Kuhlprozesses leitet das Gerät über den Kondensator, der sich hinter dem oberen Teil der rückwärtingigen Geräteabdeckung befindet, Wärme an die Umgebungsluft ab. Je better der Kondensator beluft ist,esto wirsamer ist die Kuhlung.

• Für eine einwandfreie Funktion muss das Gerät auf ebenem Boden stehen. Dies lasst sich leicht überprüfen, indem man ein mit Wasser gefülltes Glas auf dem Gerät platziert.
• Das Gerätarf keiner direkten Wärmequelle (z. B. Sonnenlicht, Heizkörper, Ofennähe usw.) ausgesetzt sein.

4.1. Aufstellanleitung

Das Kuhlgerät ist mit einem elektrisch beheizten Absorptions-Kühlaggregat ausgestattet, das sehr gerauscharm arbeitet. Es ist als frei stehendes Gerät konzipiert, kann jeder auch eingebaut werden, wenn folgende Voraussetzungen erfüllt sind, um optimale Funktionstüchtigkeit und maximale Kühlleistung zu gewährleisten:

WICHTIG

Beachten Sie die nachfolgend aufgeführten Installationschinweise. Die Garanti gilt nur für Produkte, die entsprechend dieser Beschreibung installiert wurden.

1. Der Kühlschrank muss in beiden Richtungen nivelliert sein.

2. Der Abstand zur Wand muss mindestens 20mm betragen.

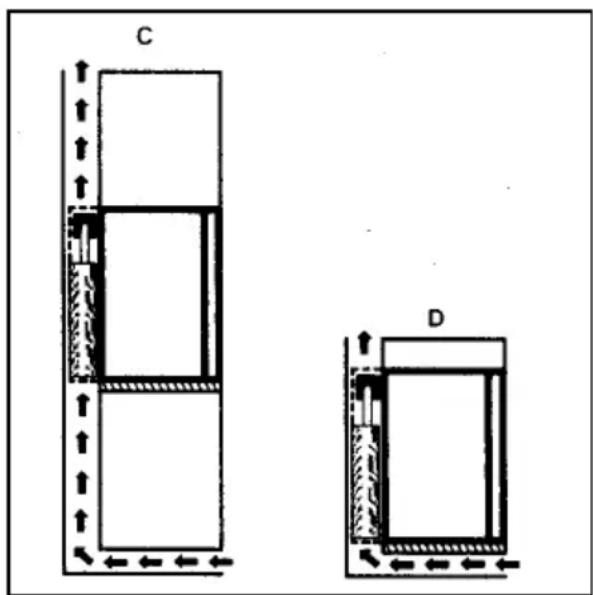

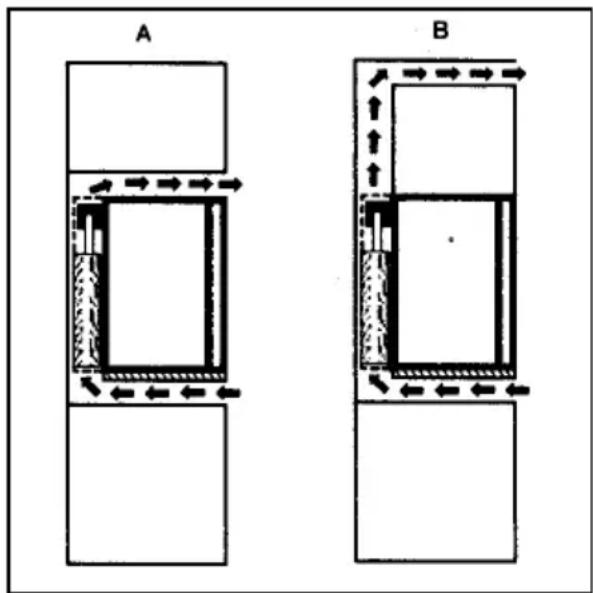

3. Die Belüftung muss wie in den Abbildungen A, B, C oder D gezeigt erfolgen.
4. Der Belüftungsschacht muss die folgenden Mindestmaße aufweisen: 105mm x der Breite des Kühlschranks.
5. Nur die gesamte Kühleinheit darf wie gezeigt in den Belüftungsschacht hineinragen.
6. Die durch den Beluftungsschacht geleitette Luft dont nicht durch irgendeine Wärmequelle vorgeheizt sein.
7. Eventuell verwendete Beluftungsgitter müssen eine Öffnung von jeweils mindestens 200cm^2 verfügen.

Beim Einbau muss darauf geachtet werden, dass der Netzstecker zugänglich bleibt.

Abbildung 2

Abbildung 3

5. Einsatz des Gerätes

• Mit dem Anschluss des Steckers an die geerdete Steckdose können Sie den Kühlschrank einschalten.
  Die Kuhlrippen sollenn nach etwa drei Stunden eine feststellbare Kuhlwirkung zeigen. Das Kuhlgerat benötigt bei normaler Raumtemperatur etwa 6 Stunden, um 6^ im Kuhlraum zu erreichen.

5.1. Temperaturregulierung

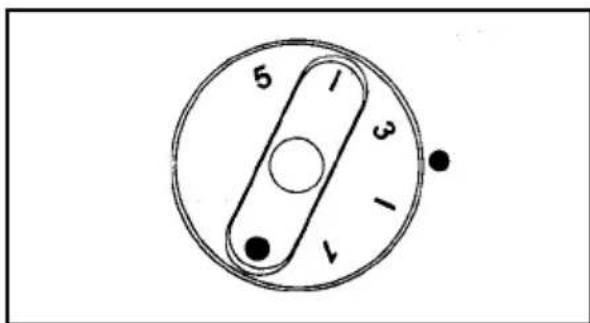

Die Normaleinstellung des Thermostatreglers liegt bei einem Wert zwischen 2 und 3 (Abb. 4). Je nach Beladung und Installation kann jeder eine Änderung these Wertes nötig werden. In dieser Fall wird der Regler auf einen higheren Wert eingestellt, wenn eine niedrigere Temperatur erwünscht ist, bzw. auf einen geringeren Wert, wenn eine höhere Temperatur erwünscht ist. Sobald das Kuhlgerät sich der neuen Einstellung angepasst hat, kann die Wirkung der geänderten Ein-stellung am Thermometer abgelesen werden.

Abbildung 4

6. Eiswürfel

Füllen Sie die Eiwurfelschale zu 4/5 mit Trinkwasser, und stellen Sie die verschlossene Eiwurfelschale auf die Eiwurfelschalen-Ablage. Wischen Sie überschüssiges Wasser weg, damit die Eiwurfelschale nicht an der Oberfläche festfriert.

Um die Herstellung von Eiwürfeln zu beschleunigen, stellen Sie den Thermostat für kurze Zeit auf Position 5. Vergessen Sie nicht, den Thermostat auf den normalen Wert zurückzustellen, wenn die Eiwürfel gefroren sind.

Um die Würfel aus der Eiswürfelschale zu halten Sie die Schale unter fließendes Wasser. Die Eiswürfel sind jetzt einfach entnehmbar.

7.Nutzliche Hinweise

Überladen Sie das Gerät nicht. Lassen Sie warme Speisen erst auf Raumtemperatur abkühlen, bevör Sie diese in den Kühlschrank tun. Zwischen den Kühlprodukten sollte etwas Platz gelassen werden, um eine effiziente und gleichmäßige Kuhlung zu

gewährleisten. Werden die Ablagen überladen, kann es zu Temperaturschwankungen kommt.

8. Abtauen, Reinigung und Wartung

Die Reinfeldung wird durch die in das Geräte eingebaute FUZZY LOGIC reguliert.

Die erstige Abtauphase beginnnt 39 Stunden nach dem ersten Einsatzen und dauert zwei Stunden.

Danach kühlt das Gerät jeweils 22 Stunden ununterbrochen, gefolggt von einer zweitündigen Abtauphase.

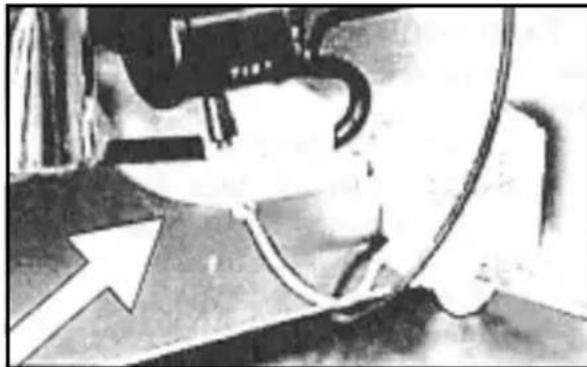

Der Reif schmilzt, und das Tauwasser lauft über das Ablaufloch der Tauwasserablaufrinne in den Verdampfungsbehälter, der sich am rückwärtenigen unteren Ende des Gerätes befindet (Abb. 5). Dort wird es automatisch verdampft, so dass eine manuelle Entleerung des Behalters nicht erforderlich ist.

Wenn Sie das Gerät abschalten wollen, drehen Sie den Thermostatregler auf „0“,ziehen Sie den Netzstecker, und setzen Sie die Tur geöffnet. Nachdem das Gehäuseinnere abgetaut ist, muss es mit einem sauberen, feuchten Tuch ausgewischt werden.

Abbildung 5

9. Wechseln der Gluhbirne

(wenn vor handen)

Wenn die Gluhbirne ausgewechselt werden muss,ziehen Sie den Netzstecker, und gehen Sie so vor: Drucken Sie den Metallreflektor zur Seite, undziehen Sie die Lampenabdeckung nach hinten. Ersetzen Sie die Gluhbirne, und drucken Sie die Abdeckung zurück in ihre ursprüngliche Position.

Eine neue 10 Watt-Glühbirne erhalten Sie bei jedem Kundendienst.

10. Umkehrden der Turaufhängung

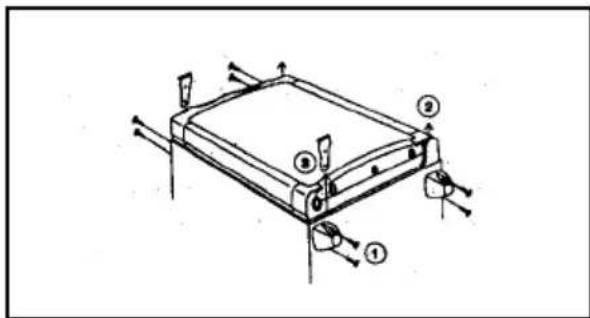

(Abb.6)

Legen Sie das Gerät auf die Rückseite. Entfernen Sie die 8 Schrauben (1). Heben Sie die Tur zusammen mit den zwei Scharnieren (2) aus dem Gehäuse.

Ziehen Sie die beiden Abdeckkappen (3) aus dem Gehäuse, und stecken Sie diese in die Scharnieröffnungen auf der rechten Seite. Platzieren Sie das untere rechte Scharnier in die obere linke Häfte der Tur und das obere rechte Scharnier in die untere linke Häfte der Tur. Schieben Sie dann die Tur mit den Scharnieren in die Öffnungen des Gehäuses ein.

Fixieren Sie die Scharniere und Abdeckkappen mit den 8 Schrauben.

Überprüfen Sie, ob die Tur rundum leicht schließt.

Abbildung 6

11. Austauschen der Zierfront

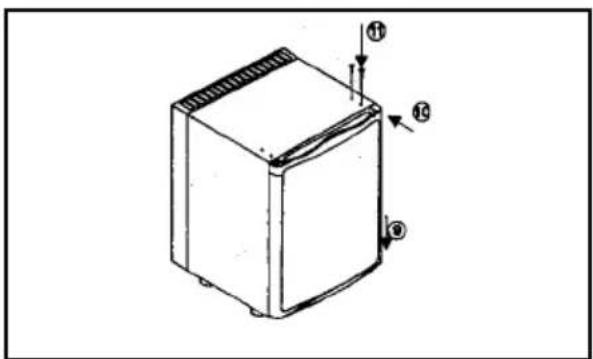

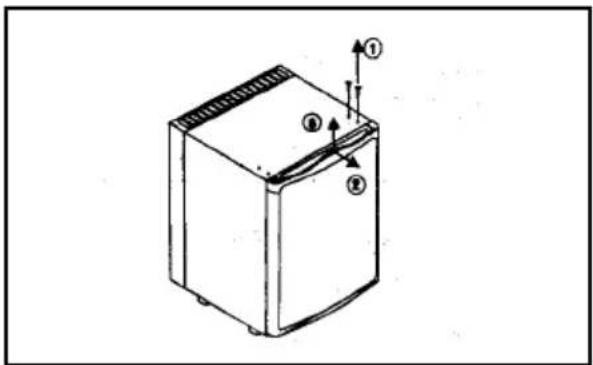

(Abb. 7-9)

Entfernen Sie die beiden Schrauben (1) vom oberen Turscharnier.

Ziehen Sie die Tur zusammen mit dem Scharnier aus dem Gehäuse und aus dem unteren Scharniergelenk (2-3).

Entfernen Sie die Schrauben (4) und die entsprechende Rahmenkante (5).

Ziehen Sie die Zierfront (6) aus dem Rahmen, und schiben Sie die neue Front hinein (7). Achten Sie daraufuf, dass die obere Kante der Front genau parallel zur oberen Rahmenkante verlauft. Eine neue Front lassst sich leichter in die obere Rahmenkante einschieben, wenn die beiden oberen Ecken der Front etwa 5 × 5 mm gekürzt werden (8). Legen Sie die Rahmenkante (5) wieder auf, und fixieren Sie sie mit den Schrauben.

Stellen Sie die Tur auf das untere Scharnier (9), schieren Sie das obere Scharnier in die Öffnung, drücken Sie die Tur zurück ins Gehäuse, und fixieren Sie sie mit den zwei Schrauben (11).

12. Wechseln der Stellfübe

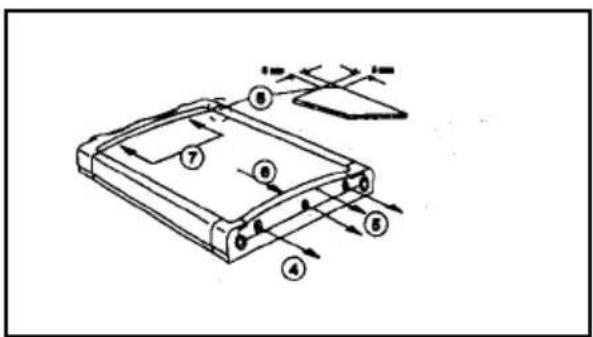

(Abb. 10)

Wenn Sie das Gerä einbauen wollen, werden die 40 mm-FüBe nicht benötigt. Nach Entfernen der 40

mm-FüBe, können Sie die darin befindlichen 12 mm-FüBe an den vorderen und hinteren Befestigungspunkten anbringen. Die 40 mm-FüBe und die vier verbleibenden Schrauben sollenen für zukünftigen Gebrauch aufbewährt werden.

Abbildung 7

Abbildung 8

Abbildung 9
Abbildung 10

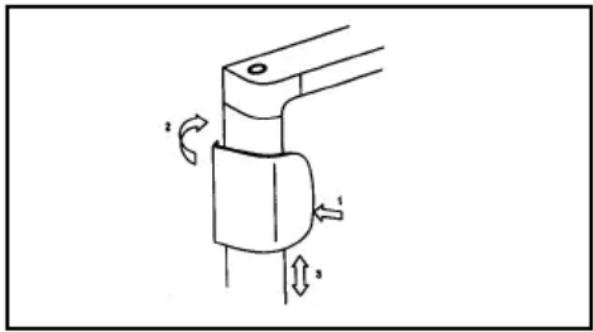

13. Montage des Turgriffs (Abb.11)

Abbildung 11

14. Kundendienst

Vor Benachrichtigung des Kundendienstes sollenn Sie folgende Punkte überprüfen:

• Liegt ein Stromausfall vor? Überprüfen Sie die Sicherungen.
• Ist der Stecker fest mit der Steckdose verbunden und wird die Steckdose mit Strom versorgt? Überprüfen Sie die Steckdose, indem Sie ein

anderes Gerat, z. B. eine Tischlampe, anschließen.

• Ist der Thermostat korrekt eingestellt? (normalerweise auf 2 oder 3)
• War die Tur nicht richtig geschlossen und ist dadurch die Innentemperatur zu schnell angestiegen?
• Steht das Kuhlgeräteiben?
• Ist die Luftzirkulation behind?

Falls das Gerät auch nach Überprüfung dieser Punktene nicht einwandfrei Funktioniert, wenden Sie sich an den Kundendienst. Bei der Beschreibung der Störung sind die Art der Störung, das Gerätemodell und die Produkt- und Seriennummer anzugeben.

(Angaben zum Modell, die Produkt- und die Seriennummer entnahmen Sieitte dem Aufkleber, der sich offen links im Innern des Gerates befindet.) Dieser Kuhlschrank ist mit einem Überhitzungsschutz ausgerustet. Ein zugelassener Servicetechniker kann feststellen, ob der Überhitzungsschutz ausgelost hat. Im Reparaturfall wenden Sie sich an das nachstgelegene Kundendienstzentrum - die Telefonnummer entnahmen Sieitte Ihrtem ortlichen Telefonbuch.

15. Inbetriebnahme

Technische Daten

Model EA 3100 EA 3080 EA	3120 EA 3140EA 0300, EA 0301 RA 80 RA 140EA 0302 RA 0450
Typ MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20-60 MF20	31 litre	23 litre	31 litre	41 litre
Fassungsvermögen	220 - 240V (AC)(Vechselstrom)	220 - 240V (AC)(Vechselstrom)	220 - 240V (AC)(Vechselstrom)	220 - 240V (AC)(Vechselstrom)
Eingangsleistung	90W	90W	90W	90W
Stromverbrauch	0,97 kWh/24h	0,92 kWh/24h	0,99 kWh/24h	1,07 kWh/24h
Klimaklasse	N	N	N	N
Kältemittel	159g H2O + 86g NH3	159g H2O + 86g NH3	159g H2O + 86g NH3	159g H2O + 86g NH3

15.1 Anschluss and das Stromnetz

Das Gerat darf nur mit der auf dem Typenschild angegebenen Nennbetriebsspannung betrieben werden. Der Netzstecker des Gerates kann an eine vorschäftsmäßig geerdete Steckdose angeschlossen werden.

Elektroarbeiten zur Installation des Gerätes sind von einem qualifizierten Fachmann durchzuführen.

Falls these Sicherheitsmaßnahmen nicht beachtet werden, lehtn DOMETIC ZRT jeder Haftung ab.

Elektrische Anforderungen

Vor dem Einschalten ist sicherzustellen, dass die Spannungsangabe auf dem Typenschild des Gerätes der Versorgungsspannung entspricht, an die das Gerät angeschlossen werden soll.

16. Umweltschutz-Information

Das Gerat enthalt keinerlei FCKW/FKW.

Als Kältemittel wird Ammoniak (eine natürliche Wasserstoff/Stickstoffverbindung) verwendet.

Als Einblasmittel für die PU-Schaumisolierung wird das ozonfreundliche Zyklopentan verwendet.

Als Korrosionsschutz wird Natriumchromat verwendet (weniger als 2 Gewichtsprozent des Kaltemittels).

17. Entsorgung

Um die stoffliche Verwertung der recyclungsfähigen Verpackungsmaterialien sicherzustellen, sind diese den örtlichen Sammelsystemen zuzuführen.

Das Gerät ist einem entsprechenden Entsorgungsunternehmen zu überlassen, das eine sachgerechte Verwertung der recyclungfähigen Teile und ordnungsgemäß Entsorgung der Restteile gewährleistet.

Geräte, die mit diesen Symbol gekennzeichnet sind, müssen an dem örtlichen Sammelpunkt für die Entsorgung von elektrischen und elektronischen

Geräten abgegeben werden.

Dieses Produkt darf nicht über den normalen Haushaltsabfall entsorgt werden.

Kühlschranke von Dometic enthalten das Symbol auf dem Datenchild (Typenschild) im Inneren des Gerätes.

Dieses Gerät entspricht den folgenden EG-Richtlinien:

LVD-Richtlinie

73/23/EWG,

mit Änderung

90/683/EWG

EMV-Richtlinie

89/336/EWG

RoHS-Richtlinie

2002/95/EG

Elektrische vereisten
