MANUALE UTENTE EA 3120 ELECTROLUX

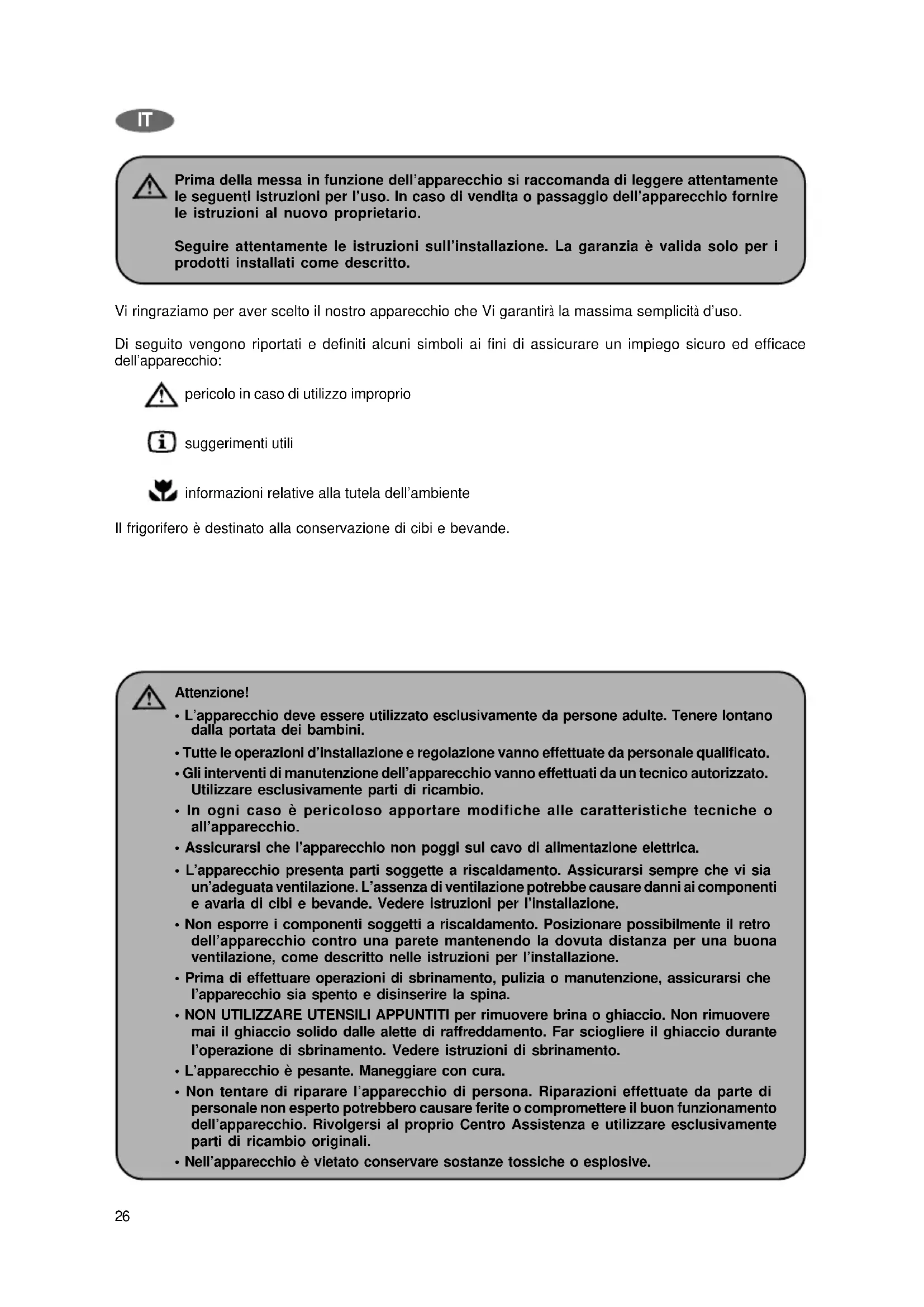

Prima della messa in funzione dell’apparecchio si raccomanda di leggere attentamente le seguenti istruzioni per l’uso. In caso di vendita o passaggio dell’apparecchio fornire le istruzioni al nuovo proprietario. Seguire attentamente le istruzioni sull’installazione. La garanzia è valida solo per i prodotti installati come descritto. Vi ringraziamo per aver scelto il nostro apparecchio che Vi garantirà la massima semplicità d’uso. Di seguito vengono riportati e definiti alcuni simboli ai fini di assicurare un impiego sicuro ed efficace dell’apparecchio: pericolo in caso di utilizzo improprio suggerimenti utili informazioni relative alla tutela dell’ambiente Il frigorifero è destinato alla conservazione di cibi e bevande. Attenzione!

• L’apparecchio deve essere utilizzato esclusivamente da persone adulte. Tenere lontano dalla portata dei bambini.

• Tutte le operazioni d’installazione e regolazione vanno effettuate da personale qualificato.

• Gli interventi di manutenzione dell’apparecchio vanno effettuati da un tecnico autorizzato. Utilizzare esclusivamente parti di ricambio.

• In ogni caso è pericoloso apportare modifiche alle caratteristiche tecniche o all’apparecchio.

• Assicurarsi che l’apparecchio non poggi sul cavo di alimentazione elettrica.

• L’apparecchio presenta parti soggette a riscaldamento. Assicurarsi sempre che vi sia un’adeguata ventilazione. L’assenza di ventilazione potrebbe causare danni ai componenti e avaria di cibi e bevande. Vedere istruzioni per l’installazione.

• Non esporre i componenti soggetti a riscaldamento. Posizionare possibilmente il retro dell’apparecchio contro una parete mantenendo la dovuta distanza per una buona ventilazione, come descritto nelle istruzioni per l’installazione.

• Prima di effettuare operazioni di sbrinamento, pulizia o manutenzione, assicurarsi che l’apparecchio sia spento e disinserire la spina.

• NON UTILIZZARE UTENSILI APPUNTITI per rimuovere brina o ghiaccio. Non rimuovere mai il ghiaccio solido dalle alette di raffreddamento. Far sciogliere il ghiaccio durante l’operazione di sbrinamento. Vedere istruzioni di sbrinamento.

• L’apparecchio è pesante. Maneggiare con cura.

• Non tentare di riparare l’apparecchio di persona. Riparazioni effettuate da parte di personale non esperto potrebbero causare ferite o compromettere il buon funzionamento dell’apparecchio. Rivolgersi al proprio Centro Assistenza e utilizzare esclusivamente parti di ricambio originali.

• Nell’apparecchio è vietato conservare sostanze tossiche o esplosive.27 INDICE

4.1. Istruzioni per l’installazione

5. Impiego dell’apparecchio

5.1. Regolazione della temperatura

6. Produzione di cubetti di ghiaccio

7. Suggerimenti utili

8. Sbrinamento, pulizia e manutenzione

8.1. Funzione di sbrinamento automatico

9. Sostituzione lampada

10. Cambio direzione apertura porta

11. Sostituzione del pannello decorativo della porta

12. Sostituzione dei piedini

13. Montaggio della maniglia

14. Servizio Assistenza Clienti

15. Messa in funzione, caratteristiche tecniche

15.1. Allacciamento alla rete elettrica

16. Informazioni relative alla tutela dell’ambiente

Attenzione ! I frigoriferi con numero di serie 637xxxxx e piú (vedi la targhetta del modello) sono forniti di un sensor d’evaporazione per il CUC. Attenzione! Le condizioni di garanzia sono conformi alla direttiva CE 44/1999/CE nonché alle disposizioni specifiche applicabili nel paese interessato. Per questioni di garanzia o altre esigenze di assistenza tecnica (come p.es. i ricambi) contattare Dometic Service Network. La garanzia decade in caso di danni causati da un uso improprio dell’apparecchio. La garanzia non comprende qualsiasi modifica apportata all’apparecchio o qualora non fossero utilizzati ricambi originali Dometic. La garanzia decade in caso di inosservanza delle istruzioni di installazione e uso. Nel contattare Dometic Service Network occorre segnalare il modello, il codice prodotto e il numero di serie. Queste informazioni sono riportate sulla targhetta identificativa applicata all’interno del frigorifero.

Rimuovere l’imballaggio in cartone e accertarsi che l’apparecchio non sia danneggiato. In caso di danni all’apparecchio dovuti al trasporto, contattare immediatamente la società di trasporti.

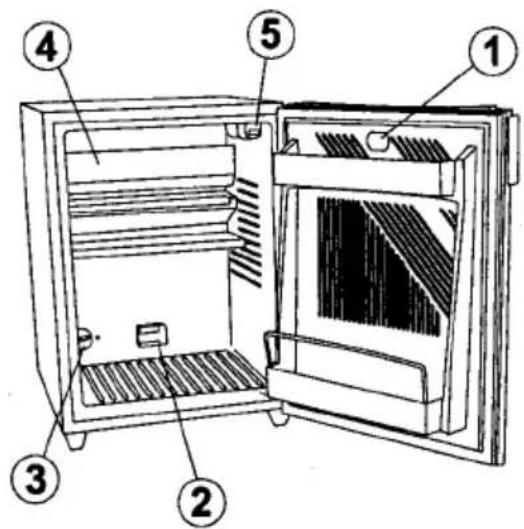

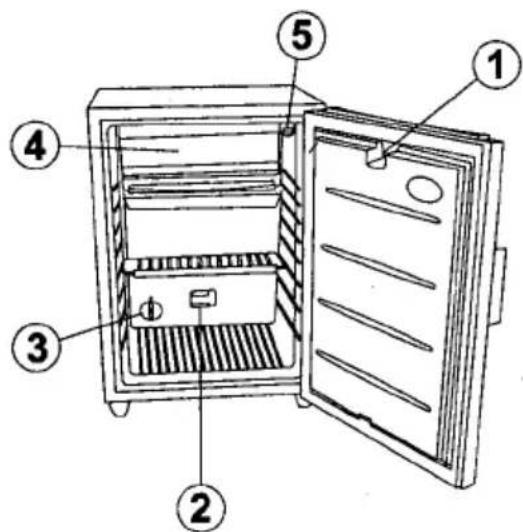

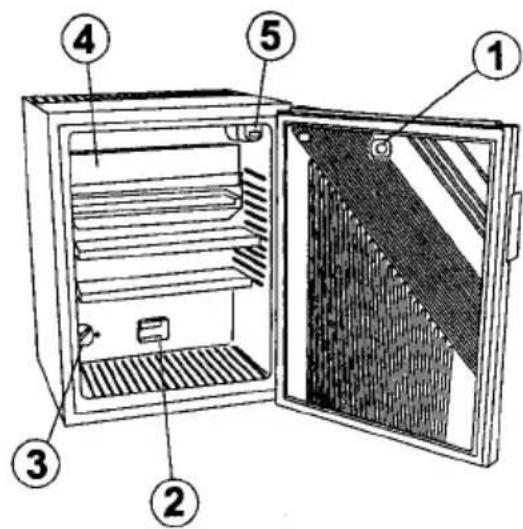

1. Serratura porta (Se in dotazione) 3. Pomello termostato 5. Lampada (Se in dotazione)

2. Sensore 4. Evaporatore

Provvedere regolarmente alla pulizia completa dell’apparecchio, se necessario. Rimuovere i ripiani; lavare i ripiani, l’interno dell’armadietto e la porta con una soluzione calda di bicarbonato di sodio. Passare un panno inumidito in acqua calda e infine asciugare con un panno pulito. Lavare i componenti in plastica esclusivamente in acqua tiepida e non esporli a fonti di calore. Passare regolarmente un panno umido e pulito sulla parte esterna dell’armadietto.

ell’apparecchio Al primo utilizzo dell’apparecchio considerare i seguenti punti:

• IL FRIGORIFERO NON È DOTATO DI “MOTORE”; È QUINDI POTENZIALMENTE SILENZIOSO.

• CALCOLARE ALMENO 3 ORE PER I PRIMI EFFETTI DI RAFFREDDAMENTO. Durante il processo di refrigerazione l’apparecchio emana calore nell’aria circostante attraverso il condensatore posto al di sotto della parte superiore della calotta posteriore. Maggiore è la ventilazione del condensatore, più efficace sarà la refrigerazione.

• Altra premessa per un funzionamento ottimale è il posizionamento dell’apparecchio su una superficie piana. Per meglio controllare la posizione appoggiare un bicchiere d’acqua sopra l’apparecchio.

• È importante che l’apparecchio non venga esposto a fonti di calore dirette (luce solare, radiatore, accanto a un forno, ecc.). 4.1. Istruzioni per l’installazione Il frigorifero è dotato di un’unità di refrigerazione ad assorbimento riscaldata elettricamente chefunziona in modo silenzioso. Il frigorifero è stato progettato per un’installazione libera ma può essere installato ad incasso, rispettando le seguenti condizioni per garantire un funzionamento soddisfacente e la massima efficienza di raffreddamento. IMPORTANTE: Seguire attentamente le istruzioni sull’installazione. La garanzia è valida solo per i prodotti installati come descritto.

1. Il frigorifero deve essere posto perfettamente

in piano in entrambe le direzioni.

20 mm di spazio libero verso la parete.

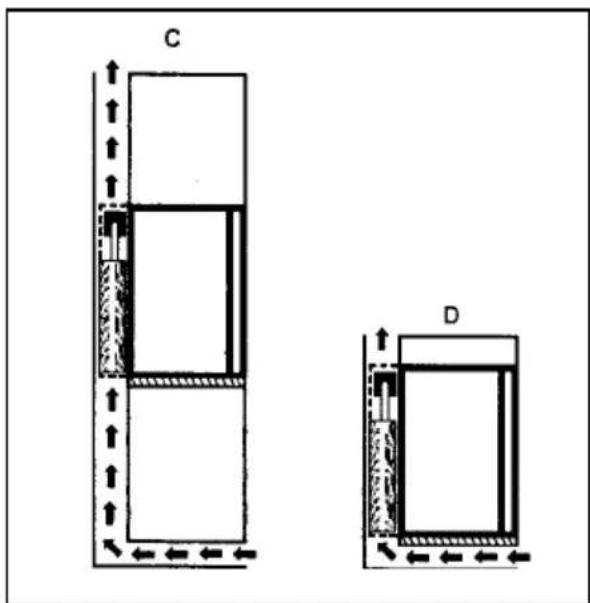

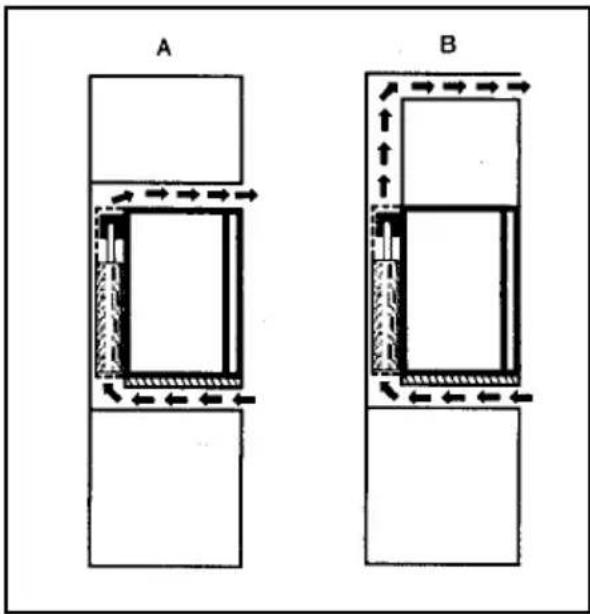

3. Prevedere il passaggio per la ventilazione

come illustrato nelle alternative A, B, C e D.

4. Il passaggio per la ventilazione deve misurare

almeno 105 mm x la larghezza del frigorifero.

Solamente l’intera unità di raffreddamento deve rientrare nel passaggio per la ventilazione come illustrato.

Non preriscaldare in alcun modo l’aria che circola nel passaggio di ventilazione.

7. Se previste, le griglie di ventilazione devono

presentare aperture di almeno 200 cm

ciascuna. Al momento del montaggio occorre fare in modo che la spina resti accessibile. Figura 3. Figura 2. IT30

5. Impiego dell’apparecchio

• Per mettere in funzione il frigorifero, si deve raccordarlo a una presa elettrica debitamente collegata a terra.

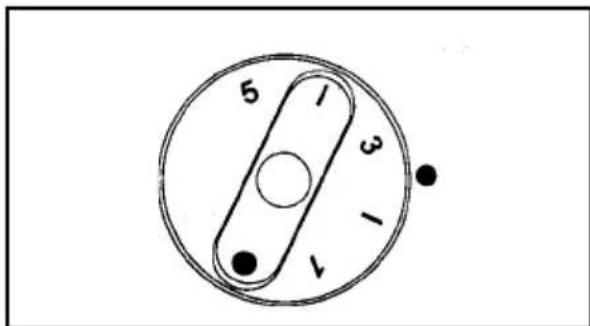

• Le alette indicheranno i primi effetti di raffreddamento dopo ca. 3 ore. Ad una normale temperatura ambiente sono necessarie ca. 6 ore affinché il frigorifero raggiunga 6°C nello scomparto di conservazione. 5.1. Regolazione della temperatura In genere il valore della temperatura necessario è compreso tra 2 e 3 sul pomello del termostato (fig.4), ma può variare secondo carico e tipo di installazione. Se è necessario modificare la temperatura, posizionare il pomello su un valore più alto per una temperatura più fredda o su uno più basso per una temperatura più calda. Per mezzo del termometro è possibile verificare che sia stata raggiunta la temperatura desiderata. Figura 4.

6. Produzione di cubetti di ghiaccio

Riempire 4/5 del vassoio per il ghiaccio con acqua potabile, chiudere con la calotta e inserirlo nel pannello del portavassoio. Asciugare l’acqua in eccesso per evitare che il vassoio si ghiacci sul fondo. Per accelerare la formazione dei cubetti di ghiaccio posizionare il termostato su 5 per un breve periodo. Ricordarsi di riposizionare il termostato sulla temperatura normale dopo aver ottenuto i cubetti di ghiaccio. Per rimuovere i cubetti, tenere il vassoio sotto l’acqua corrente. Rimuovere la calotta con i cubetti dal vassoio per poterli estrarre facilmente.

7. Suggerimenti utili

Evitare di riempire troppo l’apparecchio. Caricare il frigorifero con cibi e/o bevande caldi solo quando quest’ultimi sono stati raffreddati in modo da raggiungere la temperatura ambiente. Si consiglia di lasciare dello spazio tra i prodotti all’interno dell’armadietto per garantire un processo di raffreddamento efficiente e uniforme. Ripiani troppo vicini possono causare gravi sbalzi di temperatura.

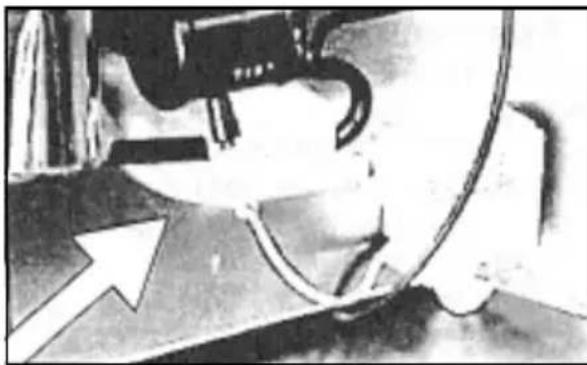

8. Sbrinamento, pulizia e

manutenzione La formazione di brina è rallentata dal sistema FUZZY LOGIC inserito all’interno dell’apparecchio. Il primo ciclo di sbrinamento inizia dopo 39 ore dalla messa in funzione e dura due ore. Dopodiché il frigorifero funziona in raffreddamento continuo per 22 ore, seguito da un altro ciclo di sbrinamento della durata di 2 ore. La brina si scioglie e l’acqua di sbrinamento scorre lungo il tubo di scolo dal gocciolatoio fino ad una vaschetta di evaporazione posta sul retro del frigorifero in basso. (fig. 5) L’acqua di sbrinamento evapora automaticamente nell’aria circostante; non è necessario svuotare la vaschetta manualmente. Per spegnere l’apparecchio posizionare il pomello del termostato su “0”, disinserire la spina e lasciare aperta la porta. Dopo la sbrinatura passare un panno umido e pulito all’interno del frigorifero. Figura 5.

9. Sostituzione della lampada

(se in dotazione) Se è necessario sostituire la lampada, disinserire la spina e procedere come segue: portare il riflettore in metallo su un lato e spostare indietro il coperchio della lampada. Sostituire la lampada e riposizionare il coperchio. La lampada a 10 Watt è disponibile presso ogni punto vendita.

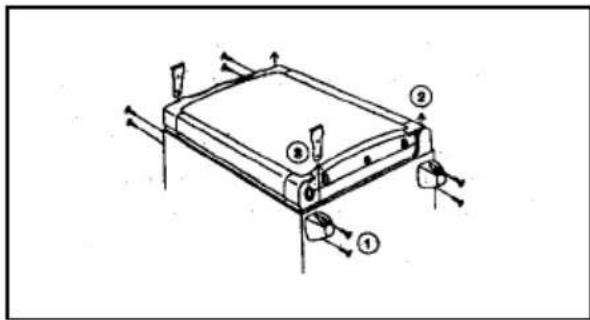

10. Cambio direzione apertura

porta (fig. 6) Posizionare il retro dell’apparecchio sul piano. Svitare le 8 viti (1). Rimuovere la porta, con le due cerniere (2) dal mobile. IT31 Rimuovere i due puntalini (3) dal mobile e inserirli nei fori aperti delle cerniere del corpo stesso. Inserire la cerniera di destra inferiore nella parte sinistra superiore della porta e la cerniera di destra superiore nella parte sinistra inferiore della porta e posizionare la porta sulle cerniere nei fori aperti dei puntalini del corpo. Fissare le cerniere e i puntalini con le 8 viti. Controllare che la porta si chiuda facilmente e in modo corretto.

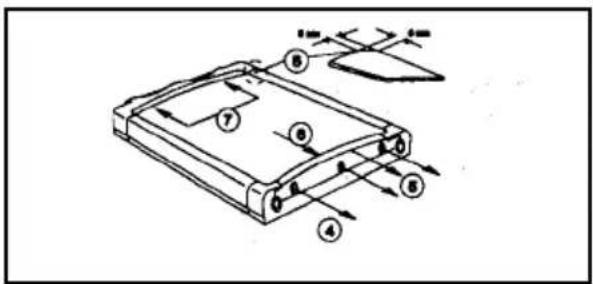

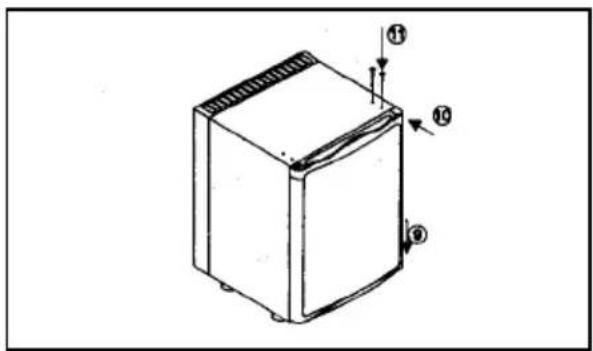

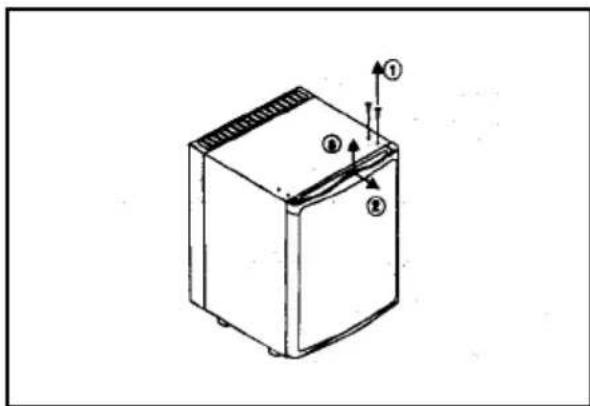

11. Sostituzione del pannello

decorativo della porta (fig. 7-9) Svitare le due viti (1) dalla cerniera superiore della porta. Rimuovere la porta e la cerniera dal corpo e rimuovere l’aggancio della cerniera inferiore (2-3). Rimuovere le viti (4) ed estrarre il bordo del telaio(5). Far scivolare il pannello decorativo (6) dal telaio della porta e inserire il nuovo pannello (7) in modo che il bordo superiore del pannello coincida perfettamente con il bordo superiore del telaio. L’inserimento di un nuovo pannello nel bordo superiore del telaio risulta più facile se si arrotondando i due angoli di ca. 5x5mm (8). Riposizionare il bordo del telaio (5) e fissare le viti. Posizionare la porta sulla cerniera inferiore (9), spostare la cerniera superiore nell’apertura, premere con la porta contro il corpo e fissare le due viti (11). Figura 7. Figura 8. Figura 9.

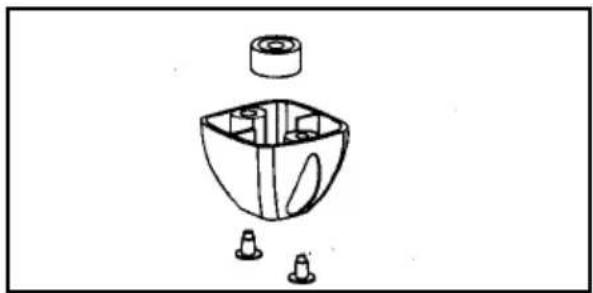

12. Sostituzione dei piedini (fig. 10)

Se si desidera montare il mini-Cool non sono necessari i piedini da 40 mm. Dopo aver rimosso i piedini da 40mm, fissare i piedini da 12mm, collocati all’interno dei piedini da 40mm, sui punti di fissaggio anteriori e posteriori. Conservare i piedini da 40mm e le 4 viti rimanenti per un eventuale impiego futuro.

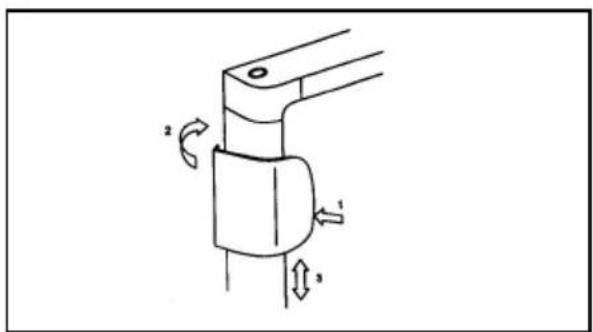

13. Montaggio della maniglia

14. Servizio assistenza clienti

Prima di rivolgersi al servizio di assistenza clienti, verificare che:

• non vi sia un’interruzione di corrente. Controllare i fusibili.

• controllare che la spina sia collegata perfettamente alla presa e che la presa sia inserita. Controllare la presa inserendo la spina di un altro apparecchio (per es. di una lampada da tavolo).

• il termostato sia impostato correttamente (in genere 2 o 3).

• la porta sia stata chiusa correttamente e che quindi non abbia causato un rapido aumento di temperatura.

• il frigorifero sia su un piano orizzontale.

• il passaggio per la ventilazione non sia ostruito. Se, una volta verificato quanto sopra, il frigorifero non riprendesse a funzionare correttamente, contattare il punto assistenza tecnica più vicino. Illustrare il problema indicando modello, numero di serie e del prodotto riportati sull’etichetta in alto a sinistra nel comparto interno. Il frigorifero è dotato di sistema antisurriscalda- mento. I tecnici autorizzati all’assistenza possono verificare se tale sistema è stato attivato. Se il problema permane, contattate il centro servizio più vicino- cercare sull’elenco telefonico.

15. Messa in funzione

Caratteristiche tecniche:

15.1 Allacciamento alla rete

elettrica L’apparecchio funziona soltanto mediante una rete con la tensione nominale indicata sulla targhetta dati. La spina di rete può essere inserita in una presa con messa a terra secondo le disposizioni vigenti. Qualsiasi operazione d’installazione dell’apparecchio va effettuata da parte di personale esperto o da una persona competente. L’azienda produttrice declina ogni responsabilità in caso di inosservanza delle presenti misure di sicurezza. Requisiti elettrici Prima di accendere, assicurarsi che la tensione di rete corrisponda alla tensione indicata sulla targhetta dell’apparecchio.

16. Informazioni relative alla

tutela dell’ambiente L’apparecchio non contiene CFC/HCFC. Come refrigerante per l’unità di refrigerazione viene utilizzata ammoniaca (composto naturale di idrogeno e azoto). Il ciclopentano, sostanza non nociva all’ozono, viene attivato come agente motore per l’isolamento mediante poliuretano espanso. Il sodio cromato viene utilizzato per proteggere dalla corrosione (il suo peso equivale a meno del 2% del peso del refrigerante).

Dopo aver tolto il materiale d’imballaggio, questo va depositato presso un centro raccolta rifiuti locale. Al termine della vita utile dell’apparecchio, consegnarlo a una ditta specializzata nella raccolta e nella rilavorazione, la quale recupererà i materiali riutilizzabili. Il resto verrà distrutto. Modello EA 3100 EA 3080 EA 3120 EA 3140 EA 0300, EA 0301 RA 80 RA 140 EA 0302 RA 0450 Typo MF20-60 MF20-60 MF20-60 MF20-60 Volume lordo 31 litre 23 litre 31 litre 41 litre Alimentazione 220 - 240V (AC) 220 - 240V (AC) 220 - 240V (AC) 220 - 240V (AC) Potenza 90W 90W 90W 90W Econsumo energia 0,97 kWh/24h 0,92 kWh/24h 0,99 kWh/24h 1,07 kWh/24h Classe climatica N N N N Refrigerante 159g H

Il periodo di garanzia per i nostri prodotti è di un anno dalla data di vendita. Durante il periodo di garanzia la Società si impegna a sostituire gratuitamente tutte le parti Che presentassero difetti di fabbricazione esclusi i pezzi ad usura. Le riparazioni in garanzia si intendono franco Commerciale S.r.l. – Moncalieri (To) o Sedi dei centri assistenza autorizzati. Eventuali spese di trasporto del materiale, trasferte o trasporto del personale sono a carica del Cliente. La garanzia decade automaticamente al verificarsi di una delle seguenti condizioni: a) cambio di proprietà dell’apparecchio (la garanzia è valida solo per il cliente a cui è intestata); b) guasto provocato da trascuratezza o imperizia nell’uso (urti o cadute dell’apparecchio, errata tensione di esercizio, ecc.); c) guasto provocato da impiego diverso da quello a cui l’apparecchio è destinato; d) manomissione dell’apparecchio o riparazione eseguita da persone estranee alla nostra organizzazione (cioè non dipendenti dalle nostre officine o dai centri di assistenza tecnica autorizzati).
