MANUALE UTENTE LXB2AE82S ELECTROLUX

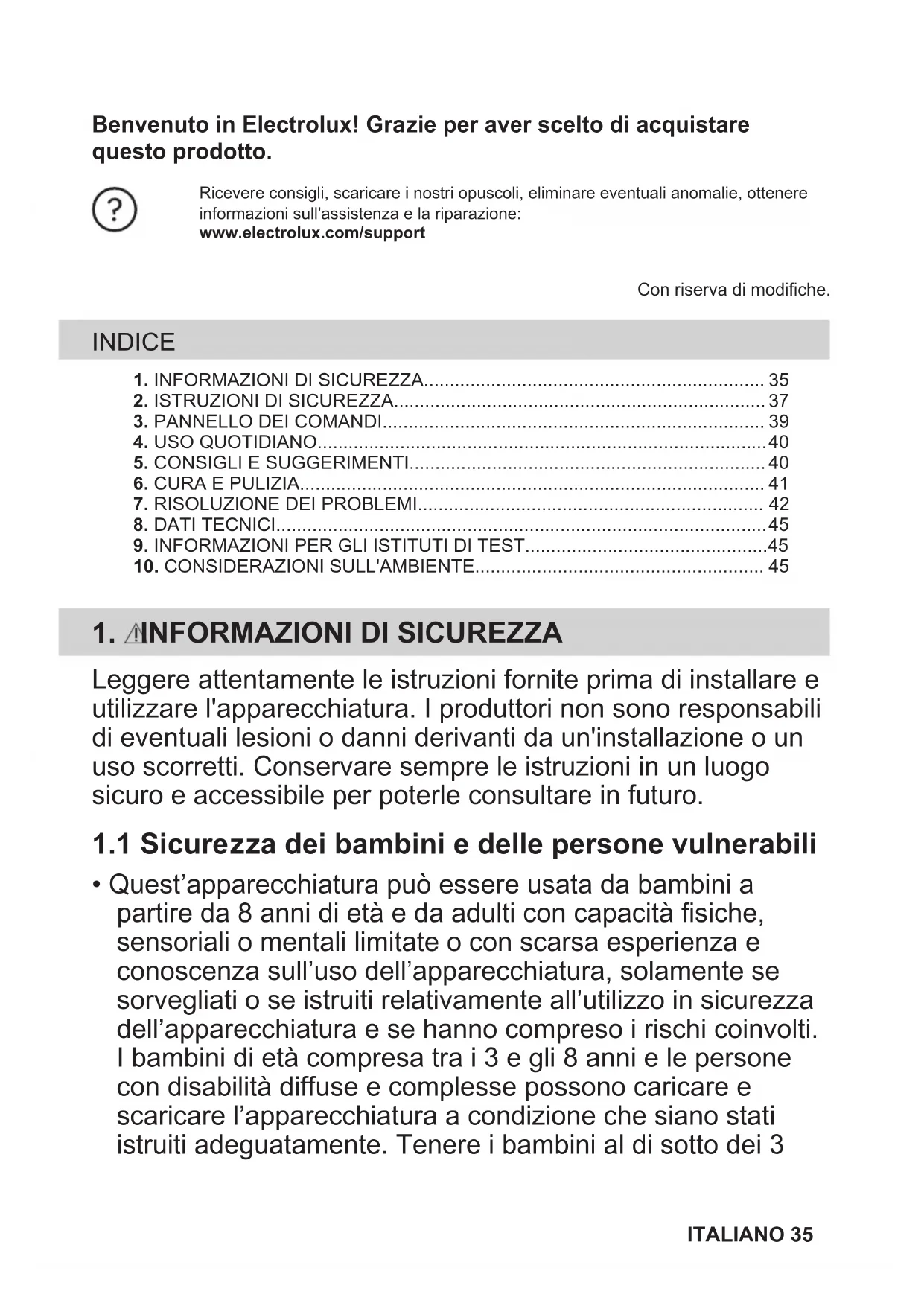

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Quest’apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull’uso dell’apparecchiatura, solamente se sorvegliati o se istruiti relativamente all’utilizzo in sicurezza dell’apparecchiatura e se hanno compreso i rischi coinvolti. I bambini di età compresa tra i 3 e gli 8 anni e le persone con disabilità diffuse e complesse possono caricare e scaricare l’apparecchiatura a condizione che siano stati istruiti adeguatamente. Tenere i bambini al di sotto dei 3 ITALIANO 35anni lontani dall’apparecchiatura, a meno che non vi sia una supervisione continua.

• Sorvegliare i bambini per assicurarsi che non giochino con l’apparecchiatura.

• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

1.2 Avvertenze di sicurezza generali

• Quest’apparecchiatura è destinata esclusivamente alla conservazione di alimenti e bevande.

• Quest’apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.

• Quest’apparecchiatura può essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).

• Per evitare la contaminazione degli alimenti rispettare le seguenti istruzioni: – non aprire la porta per lunghi periodi; – pulire regolarmente le superfici che possono venire a contatto con gli alimenti e i sistemi di drenaggio accessibili; – conservare la carne e il pesce crudo in contenitori adeguati in frigorifero, in modo che non venga a contatto con altri alimenti e non goccioli su altri alimenti.

• AVVERTENZA: Verificare che le aperture di ventilazione, sia sull’apparecchiatura che nella struttura da incasso, siano libere da ostruzioni.

• AVVERTENZA: Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.

• AVVERTENZA: Non danneggiare il circuito refrigerante. 36 ITALIANO• AVVERTENZA: Non utilizzare apparecchiature elettriche all’interno dei comparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal costruttore.

• Non nebulizzare acqua né utilizzare vapore per pulire l’apparecchiatura.

• Pulire l’apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

• Quando l'apparecchiatura resta vuota per un lungo periodo di tempo, spegnerla, sbrinarla, pulirla, asciugarla e lasciare la porta aperta per evitare la formazione di muffa al suo interno.

• Non conservare in questa apparecchiatura sostanze esplosive come bombolette spray contenenti un propellente infiammabile.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

AVVERTENZA! L’installazione dell’apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Non usare l'apparecchiatura prima di installarla nella struttura a incasso date le misure di sicurezza.

• Seguire le istruzioni separate per l’installazione dell’apparecchiatura e l’inversione della porta disponibili sul nostro sito web.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Assicurarsi che l’aria possa circolare liberamente attorno all’apparecchiatura.

• In fase di prima installazione o dopo aver girato la porta, attendere almeno 4 ore prima di collegare l’apparecchiatura alla sorgente di alimentazione. Questo serve a consentire all’olio di fluire nuovamente nel compressore.

• Prima di eseguire eventuali operazioni sull’apparecchiatura (ad esempio invertire la porta), togliere la spina dalla presa di corrente.

• Non installare l’apparecchiatura vicino a radiatori o fornelli, forni o piani cottura, se non diversamente specificato nelle istruzioni di installazione.

• Non esporre l'apparecchiatura alla pioggia.

• Non installare l’apparecchiatura dove sia esposta alla luce solare diretta.

• Non installare questa apparecchiatura in aree troppo umide o troppo fredde.

• Quando si sposta l’apparecchiatura, sollevarla dal bordo anteriore, così da non graffiare il pavimento. ITALIANO 37• Proteggere il pavimento dai graffi quando si inverte lo sportello dell’apparecchiatura.

2.2 Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica. AVVERTENZA! In fase di posizionamento dell'apparecchiatura, verificare che il cavo di alimentazione non sia intrappolato o danneggiato. AVVERTENZA! Non utilizzare prese multiple e prolunghe.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• L'apparecchiatura deve disporre di una messa a terra.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Se la presa di alimentazione domestica non è collegata a terra, collegare l’apparecchiatura a una messa a terra separata in conformità alle normative vigenti, consultando un elettricista qualificato.

• Accertarsi di non danneggiare i componenti elettrici (ad es. la spina di alimentazione, il cavo di alimentazione, il compressore). Contattare il centro di assistenza tecnica autorizzato o un elettricista per sostituire i componenti elettrici.

• Il cavo di alimentazione deve rimanere sotto il livello della spina di alimentazione.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

AVVERTENZA! Rischio di lesioni, scottature o scosse elettriche. L'apparecchiatura contiene gas infiammabile, isobutano (R600a), un gas naturale con un alto livello di compatibilità ambientale, Fare attenzione a non danneggiare il circuito refrigerante che contiene isobutano.

• Non modificare le specifiche tecniche dell'apparecchiatura.

• È severamente vietato qualsiasi uso del prodotto a incasso come libera installazione.

• Questa apparecchiatura è destinata a un utilizzo a temperature ambiente comprese tra 10°C e 43°C. L’intervallo di temperature specificato garantisce il corretto funzionamento dell’apparecchiatura.

• Non introdurre apparecchiature elettriche (ad es. gelatiere) nell’apparecchiatura se non specificamente consentito dal produttore.

• Nel caso di danno al circuito refrigerante, assicurarsi che non si sviluppino fiamme libere e scintille nel locale. Aerare bene l’ambiente.

• Non appoggiare oggetti incandescenti sulle parti in plastica dell’apparecchiatura.

• Non conservare gas e liquidi infiammabili nell’apparecchiatura.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull’apparecchiatura, al suo interno o nelle immediate vicinanze.

• Non toccare il compressore o il condensatore. Sono incandescenti.

• Evitare che gli alimenti vengano a contatto con le pareti interne degli scomparti dell’apparecchiatura.

2.4 Illuminazione interna

AVVERTENZA! Pericolo di scossa elettrica. 38 ITALIANO• Questo prodotto contiene una o più sorgenti luminose di classe di efficienza energetica G.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l’apparecchiatura ed estrarre la spina dalla presa.

• L’unità refrigerante di questa apparecchiatura contiene idrocarburi. L’unità deve essere ricaricata ed ispezionata esclusivamente da personale qualificato.

• Controllare regolarmente lo scarico dell’apparecchiatura e, se necessario, pulirlo. L’ostruzione dello scarico può causare un deposito di acqua di sbrinamento sul fondo dell’apparecchiatura.

2.6 Assistenza tecnica

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato. Utilizzare solo ricambi originali.

• Tenere presente che la riparazione autonoma o non professionale possono avere conseguenze sulla sicurezza e potrebbero invalidare la garanzia.

• I pezzi di ricambio seguenti sono disponibili per almeno 7 anni dopo la cessazione della produzione del modello: termostati, sensori di temperatura, circuiti stampati, sorgenti luminose, maniglie delle porte, cerniere delle porte, vassoi e cestelli. Le guarnizioni per porte sono disponibili per almeno 10 anni dopo la cessazione della produzione del modello. La durata potrebbe essere più lunga nel tuo Paese. Per ulteriori informazioni visita il nostro sito web.

• Si prega di notare che alcuni di questi pezzi di ricambio sono disponibili solo per i riparatori professionisti e che non tutti i pezzi di ricambio sono rilevanti per tutti i modelli.

AVVERTENZA! Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.

• Tagliare il cavo di rete e smaltirlo.

• Rimuovere la porta per evitare che bambini e animali domestici rimangano chiusi all’interno dell’apparecchiatura.

• Il circuito refrigerante e i materiali di isolamento di questa apparecchiatura rispettano l'ozono.

• La schiuma isolante contiene gas infiammabili. Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.

• Non danneggiare i componenti dell'unità refrigerante che si trovano vicino allo scambiatore di calore.

3. PANNELLO DEI COMANDI

3.1 Accensione/Spegnimento

1. Inserire la spina nella presa di corrente.

2. Ruotare il regolatore di temperatura in

senso orario su un’impostazione media. Spegnimento ITALIANO 39Per spegnere l’elettrodomestico, ruotare il regolatore di temperatura in posizione “O”.

3.2 Regolazione della temperatura

La temperatura viene regolata automaticamente. Si consiglia di utilizzare una regolazione media. Sarà possibile impostare la temperatura all’interno dell’apparecchiatura:

1. Ruotare il regolatore di temperatura in

senso orario per abbassare la temperatura all'interno dell'apparecchiatura.

2. Ruotare il regolatore di temperatura in

ATTENZIONE! Questa apparecchiatura refrigerante non è adatta al congelamento di alimenti.

4.1 Posizionamento dei ripiani della

porta Per una conservazione più facile degli alimenti i ripiani della porta possono essere posizionati a diverse altezze. Sollevare il ripiano per riposizionarlo. Questo modello è dotato di una vaschetta per alimenti vari.

Le pareti del frigorifero sono dotate di guide. È possibile modificare la posizione dei ripiani. Per garantire una corretta circolazione dell’aria, non spostare il ripiano di vetro posto sopra il cassetto delle verdure.

4.3 Cassetto per verdura

Nella parte inferiore dell'apparecchiatura è presente un cassetto speciale adatto alla conservazione di frutta e verdura.

5. CONSIGLI E SUGGERIMENTI

5.1 Consigli per il risparmio

• La configurazione con i cassetti nella parte inferiore dell’apparecchiatura e i ripiani distribuiti uniformemente garantisce l’uso più efficiente dell’energia. La posizione degli scomparti sulla porta non influisce sul consumo energetico.

• Non aprire frequentemente la porta e limitare il più possibile i tempi di apertura. 40 ITALIANO• Non impostare una temperatura troppo alta, a meno che non sia richiesta dalle caratteristiche dell’alimento.

• Se la temperatura ambiente è elevata, il controllo della temperatura è impostato su un valore basso e l’apparecchiatura è a pieno carico, il compressore può funzionare in maniera ininterrotta, causando la formazione di brina o di ghiaccio sull’evaporatore. In questo caso impostare il controllo della temperatura su una posizione più elevata per consentire lo sbrinamento automatico.

• Non coprire le griglie o i fori di ventilazione.

5.2 Consigli per la refrigerazione dei

• Il comparto alimenti freschi è contrassegnato (sulla targhetta dei dati) con .

• Una buona impostazione della temperatura che garantisce la conservazione degli alimenti freschi è una temperatura inferiore o uguale a +4°C.

• Utilizzare sempre contenitori chiusi per liquidi e per alimenti, per evitare sapori o odori nello scomparto.

• Per evitare la contaminazione incrociata tra cibo cotto e crudo, coprire il cibo cotto e separarlo da quello crudo.

• Avvolgere la carne e posizionarla sul ripiano di vetro sopra il cassetto delle verdure.

• Sbrinare gli alimenti all’interno del frigorifero.

• Non inserire cibo caldo all’interno dell’apparecchiatura.

• Pulire frutta e verdura e collocarle in un cassetto apposito (cassetto verdura).

• Non conservare la frutta esotica nel frigorifero.

• Non conservare le verdure come pomodori, patate, cipolle e aglio nel frigorifero.

• Chiudere le bottiglie prima di metterle nel frigorifero.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

6.1 Pulizia dell’interno

Prima di utilizzarlo per la prima volta, pulire l’interno e tutti gli accessori con acqua tiepida e sapone neutro, quindi asciugare. ATTENZIONE! Gli accessori e le parti dell’elettrodomestico non sono adatti per essere lavati in lavastoviglie.

6.2 Pulizia periodica

Pulire regolarmente l'apparecchiatura:

• Pulire l’interno e gli accessori con acqua tiepida e sapone neutro. Sciacquarli e asciugarli.

• Pulire regolarmente le guarnizioni della porta.

6.3 Scongelamento del frigorifero

Durante il normale utilizzo la brina viene eliminata automaticamente dall’evaporatore dello scomparto frigorifero. L’acqua di sbrinamento viene scaricata attraverso una canalina in un contenitore speciale dove evapora. Pulire regolarmente il foro di scarico dell’acqua di sbrinamento situato sotto i cassetti dell’insalata. Utilizzare il pulisci-tubo in dotazione con l’apparecchiatura. ITALIANO 416.4 Pulizia dei canali dell’aria

1. Rimuovere lo zoccolo (A), quindi la griglia

di ventilazione (B). C AB

2. Pulire la griglia di ventilazione. (Vedere

“Pulizia del filtro di ventilazione”. )

3. Estrarre con cautela il deflettore dell’aria

(C), verificando che non sia presente acqua rimasta dallo scongelamento.

4. Pulire la parte inferiore

dell’apparecchiatura con un aspirapolvere.

6.5 Pulizia del filtro di ventilazione

Il filtro può essere rimosso per il lavaggio. L'apparecchiatura è dotata di un filtro di mandata dell'aria (1) e di un condotto di uscita dell'aria (2) sulla griglia di ventilazione.

2. Tirare il filtro verso il basso.

3. Estrarre il filtro.

4. Per sostituire il filtro, invertire il processo.

6.6 Periodi di non utilizzo

Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura dalla rete

2. Rimuovere tutto il cibo.

3. Pulire l'apparecchiatura e tutti gli

4. Lasciare la porta aperta per evitare la

formazione di odori sgradevoli.

7. RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. 42 ITALIANO7.1 Cosa fare se… Problema Causa possibile Soluzione L’apparecchiatura non funziona. L’apparecchiatura è spenta. Accendere l’apparecchiatura. La spina non è collegata corretta‐ mente alla presa elettrica. Collegare correttamente la spina al‐ la presa elettrica. La presa elettrica non ha tensione. Collegare un’apparecchiatura elettri‐ ca diversa alla presa di alimentazio‐ ne. Contattare un elettricista qualifi‐ cato. L’apparecchiatura è rumorosa. L’apparecchiatura non è supportata correttamente. Controllare che l'apparecchiatura abbia una posizione stabile. Il compressore funziona in modo continuo. La temperatura non è impostata cor‐ rettamente. Vedere il capitolo “Pannello dei co‐ mandi”. Troppo cibo viene inserito contem‐ poraneamente. Attendere alcune ore e ricontrollare la temperatura. La temperatura ambiente è troppo alta. Vedere il capitolo “Installazione”. Gli alimenti introdotti nell’apparec‐ chiatura sono troppo caldi. Prima di introdurre gli alimenti, la‐ sciarli raffreddare a temperatura ambiente. La porta non è chiusa correttamen‐ te. Vedere la sezione “Chiusura della porta”. La porta non è allineata o interferi‐ sce con la griglia di ventilazione. L’apparecchiatura non è perfetta‐ mente in piano. Fare riferimento alle istruzioni di in‐ stallazione. La porta non si apre facilmente. Si è cercato di riaprire la porta subi‐ to dopo averla chiusa. Attendere alcuni secondi fra la chiu‐ sura della porta e la sua riapertura. La lampadina non funziona. La lampadina è difettosa. Vedere la sezione “Sostituzione del‐ la lampadina”. C’è una quantità eccessiva di brina e ghiaccio. La porta non è chiusa correttamen‐ te. Vedere la sezione “Chiusura della porta”. La guarnizione è deformata o spor‐ ca. Vedere la sezione “Chiusura della porta”. Il cibo non è avvolto correttamente. Avvolgere correttamente il cibo. La temperatura non è impostata cor‐ rettamente. Vedere il capitolo “Pannello dei co‐ mandi”. L'apparecchiatura è completamente carica ed è impostata sulla tempera‐ tura più bassa. Impostare una temperatura superio‐ re. Vedere il capitolo “Pannello dei comandi”. La temperatura impostata nell'appa‐ recchiatura è troppo bassa e la tem‐ peratura ambiente è troppo alta. Impostare una temperatura superio‐ re. Vedere il capitolo “Pannello dei comandi”. Sulla piastra posteriore del frigorife‐ ro scorre l’acqua. Durante lo sbrinamento automatico, la brina si scioglie sul pannello po‐ steriore. Ciò è corretto. ITALIANO 43Problema Causa possibile Soluzione Si è condensata troppa acqua all’in‐ terno del frigorifero. La porta è stata aperta con eccessi‐ va frequenza. Aprire la porta solo se necessario. La porta non è stata chiusa comple‐ tamente. Controllare che la porta sia chiusa completamente. Il cibo conservato non è stato avvol‐ to nell'apposito materiale. Avvolgere gli alimenti in un imbal‐ laggio adeguato prima di riporli al‐ l’interno dell’apparecchiatura. È normale che durante l’estate e l’autunno si possa formare una quantità maggiore di condensa a causa dell’aumento dell’umidità del‐ l’aria e degli alimenti. Il frigorifero non produce umidità. Dopo questo periodo l’umidità nel frigorifero dimi‐ nuisce da sola. In estate e in autunno impostare la temperatura più calda nel frigorifero (circa 6-7 °C). Ci sono gocce d’acqua sui ripiani in vetro. C’è troppa umidità all’interno del fri‐ gorifero. Pulire i ripiani in vetro con un panno per rimuovere le gocce d’acqua. L’acqua scorre all’interno del frigori‐ fero. Gli alimenti impediscono all’acqua di scorrere nell’apposito collettore. Assicurarsi che gli alimenti non toc‐ chino il pannello posteriore. Lo scarico dell'acqua è ostruito. Pulire lo scarico dell’acqua. L’acqua scorre sul pavimento. Lo scarico dell’acqua di sbrinamento non è collegato alla vaschetta di evaporazione sotto all’apparecchia‐ tura. Collegare lo scarico dell'acqua di sbrinamento alla vaschetta di eva‐ porazione. La temperatura all’interno dell’appa‐ recchiatura è troppo bassa/troppo alta. La temperatura non è impostata cor‐ rettamente. Impostare una temperatura superio‐ re/inferiore. La porta non è chiusa correttamen‐ te. Fare riferimento alla sezione “Chiu‐ sura della porta”. Il cibo è troppo caldo. Lasciare raffreddare il cibo prima di riporlo. Troppo cibo viene conservato con‐ temporaneamente. Conservare meno alimenti contem‐ poraneamente. La porta viene aperta frequente‐ mente. Aprire la porta solo se necessario. Nell'apparecchiatura non circola l'a‐ ria fredda. Verificare la circolazione dell’aria fredda nell’apparecchiatura. Vedere il capitolo “Consigli e suggerimenti”. Nel caso in cui il problema persista, contattare il Centro di Assistenza Autorizzato.

7.2 Sostituzione della lampadina

Utilizzare lampadine LED (base E14) progettate per gli elettrodomestici. Controllare la potenza massima dell’unità lampada. 44 ITALIANOATTENZIONE! Scollegare la spina dalla presa di corrente.

1. Rimuovere la vite dal coperchio della

lampada usando un cacciavite.

2. Rimuovere il coperchio della lampada

nella direzione delle frecce.

3. Sostituire la lampadina con una con la

stessa potenza e la stessa forma.

4. Rimontare e avvitare il coperchio della

5. Collegare la spina alla presa di corrente.

6. Aprire la porta. Controllare che la luce si

7.3 Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Per regolare la porta, fare riferimento alle

istruzioni di installazione.

3. Per sostituire le guarnizioni difettose della

porta, contattare il Centro di Assistenza Autorizzato.

I dati tecnici sono riportati sulla targhetta dei dati applicata sul lato esterno dell’apparecchiatura e sull’etichetta dei valori energetici. Il codice QR sull’etichetta energetica fornita con l’apparecchiatura riporta un link web alle informazioni correlate al funzionamento di questa apparecchiatura nella banca dati EPREL dell’UE. Conservare l’etichetta energetica come riferimento insieme al manuale d’uso e a tutti gli altri documenti forniti con questa apparecchiatura. È possibile trovare le stesse informazioni anche in EPREL utilizzando il link https://eprel.ec.europa.eu e il nome del modello e il numero di prodotto che si trovano sulla targhetta dell’apparecchiatura. Per informazioni dettagliate sull’etichetta energetica, vedere il sito www.theenergylabel.eu

L’installazione e la preparazione dell’apparecchiatura per qualsiasi verifica di EcoDesign devono essere conformi a EN 62552 (EU). I requisiti di ventilazione, le dimensioni dell’incavo e le distanze minime dalla parte posteriore devono essere conformi a quanto indicato nel presente manuale d’uso sotto “Installazione”. Si prega di contattare il produttore per qualsiasi altra informazione, compresi i piani di carico.

10. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. ITALIANO 45¡Le damos la bienvenida a Electrolux! Gracias por elegir nuestro aparato. Obtener consejos, folletos, soluciones a problemas e información de servicio yreparación:www.electrolux.com/supportSalvo modificaciones. CONTENIDO 1. INFORMACIÓN SOBRE SEGURIDAD.........................................................462. INSTRUCCIONES DE SEGURIDAD............................................................ 48
