NÁVOD K OBSLUZE KI86SSDE0 SIEMENS

Poznámky k opravě - Kombinovaná chladnička a mraznička

i O tomto dokumentu 47

1.1 Duležité informace 47

1.1.1 Účel 47

1.2 Vysvětlení symbolů 47

1.2.1 Úroveň nebezpečí 47
1.2.2 Symboly nebezpečí 47
1.2.3 Struktura výstrah 48
1.2.4 Obecné symboly 48

Bezpečnost....49

2.1 Všeobecné bezpečnostní pokyny 49

2.1.1 Všechny domácí spotřebiče 49

Nástroje a pomůcky 50

Oprava....51

4.1 Výměna těsnění dvířek 51
4.2 Výměna plochých pantů 52

4.2.1 Odstranění plochých pantů 52
4.2.2 Montáž plochých pantů 54

4.3 Výměna posuvných závěsů 55

4.3.1 Odstranění posuvných závěsů 55
4.3.2 Montáž posuvných závěsů 56

4.4 Výměna dveřní přihrádky 57

4.4.1 Vyjmutí dveřní přihrádky.... 57
4.4.2 Montáž dveřní přihrádky 57

4.5 Výměna odkládací plochy 58

4.5.1 Vyjmutí odkládací plochy.... 58
4.5.2 Montáz odkládací plochy 58

4.6 Výměna výsuvné odkládaci plochy 59

4.6.1 Vyjmutí výsuvné odkládací plochy.... 59
4.6.2 Montáz výsuvné odkládací plochy.... 59

4.7 Výměna odkládací plochy mrazící přihrádky.... 60

4.7.1 Vyjmutí odkládaci plochy mrazici prihrádky.... 60
4.7.2 Montáž odkládací plochy mrazicí přihrádky.... 60

4.8 Výměna zásobníku na zmrazené potraviny 61

4.8.1 Vyjmutí zásobníku na zmrazené potraviny 61
4.8.2 Montáž zásobníku na zmrazené potraviny....61

4.9 Výměna zásobníku na ovoce a zeleninu....62

4.9.1 Vyjmuti zásobníku na ovoce a zeleninu 62
4.9.2 Montáz zásobníku na ovoce a zeleninu....62

4.10 Výměna příčky a víka zásobníku na ovoce a zeleninu 63

4.10.1 Vyjmutí příčky a víka zásobníku na ovoce a zeleninu.... 63
4.10.2 Montáž příčky a víka zásobníku na ovoce a zeleninu.... 63

4.11 Výměna zásobníku na čerstvé potraviny....64

4.11.1 Vyjmutí zásobníku na čerstvé potraviny 64
4.11.2 Montáž zásobníku na čerstvé potraviny 64

4.12 Výměna výsuvného zásobníku....65

4.12.1 Vyjmutí výsuvného zásobníku 65
4.12.2 Montáž výsuvného zásobníku 65

4.13 Výměna LED bodového osvětlení 66

4.13.1 Vyjmutí LED bodového osvětlení....66
4.13.2 Montáž LED bodového osvětlení 67

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!	Nedodržení výstražného upozornění může způsobit škody na majetku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

i O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpeči

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start|Uvedení klávesy nebo tlačitka
[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného textu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

• Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
• Odpojte spotřebič ze sitě alespoň 60 sekund před zahájením prací.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulú, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Snímky
Ochranná tkanina[00342013]	60 cm x 50 cm
Torx Bit TX20[00340865]	6,3 mm (1/4")
Pomocný nástroj[00342180]	Nástroj pro uvolnění plastových dílů "magic tool"

Oprava

4.1 Výměna těsnění dvířek

Požadavek:

Dvířka jsou otevřená.

Oprava

4.2 Výměna plochých pantů

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VÝSTRAHA

Těžké, objemné spotřebiče!

Poranění zad a svalů

• Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník.
  ▶ Pro manipulaci se spotřebičem jsou nutní dva lidé.
• Použijte pouze vhodné nástroje a zařizení.

POZOR

Ostré hrany!

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

POZOR

Otevřete prostor se závěsy!

Rozdrcení prstů / zachycení

▶ Nesahejte do prostoru se závěsy.
▶ Používejte ochranné rukavice.

POZOR

Nebezpeči padajících dílů kvůli uvolněným šroubům!
Poranění padajícími díly.
Zajistěte jednotlivé součásti před pádem.

POZOR!

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Čelní dvířka nábytku jsou vyjmutá. Viz návod k montáži.
Dvlřka jsou otevřená.

2025-12-11_9001628791 Copyright BSH Hausgeräte GmbH strana 52 od 529

4.2.1 Odstranění plochých pantů

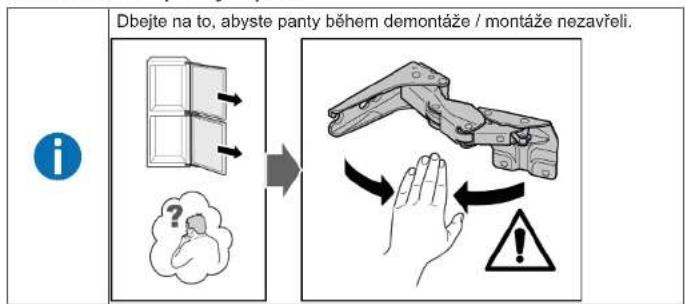

Dbejte na to, abyste panty během demontáže / montáže nezavřeli.

1. Sejměte čtyři kryty pantů.


1. 1. Uvolněte čtyři šrouby (1).

2. Vysuňte a vyjměte horní dvířka (2).

≈ 5 mm ① ② ②

1. 1. Odstraňte čtyři šrouby (1).

2. Vyjměte panty (2).

→ Horní panty dvířek jsou vyjmuté.

1. 1. Uvolněte čtyří šrouby (1).

2. Vysuňte a vyjměte spodní dvířka (2).

≈ 5 mm ① ② ②

1. 1. Odstraňte čtyří šrouby (1).

2. Vyjměte panty (2).

Spodní panty dvířek jsou vyjmuté.

Oprava

4.2.2 Montáž plochých pantů

▶ Montáž provedte v opačném sledu.

Oprava

4.3 Výměna posuvných závěsů

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VÝSTRAHA Těžké, objemné spotřebiče! Poranění zad a svalů ► Odstranění dvířek spotřebič odborník. ► Pro manipulaci se spotřebič ► Použijte pouze vhodné nás

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Čelní dvířka nábytku a dvířka spotřebiče jsou oddělené. Viz návod k montáži.

4.3.1 Odstranění posuvných závěsů

1. 1. Vyšroubujte dva šrouby (1).

2. Vyjměte horní závěs horních dvířek (2).

3. Vyjměte horní dvířka (3).
4. Vyšroubujte dva šrouby (4).
5. Vyjměte horní závěs dolních dvířek (5).
6. Vyjměte dolní dvířka (6).

1. 1. Odstraňte čtyři šrouby (1).

2. Vyjměte spodní závěsy (2).

Závěsy jsou vyjmuté.

4.3.2 Montáž posuvných závěsů

- Montáž provedte v opačném sledu.

Oprava

4.4 Výměna dveřní přihrádky

Požadavek:

Dviřka jsou otevřená.

4.4.1 Vyjmutí dveřní přihrádky

Zvedněte dveřní přihrádku nahoru.

Dveřní přihrádka je vyjmutá.

4.4.2 Montáž dveřní přihrádky

▶ Montáž provedte v opačném sledu.

Oprava

4.5 Výměna odkládací plochy

Požadavek:

Dviřka jsou otevřená.

4.5.1 Vyjmutí odkládací plochy

▶ Vytáhněte odkládací plochu.

Odkládací plocha je vyjmutá.

4.5.2 Montáž odkládací plochy

▶ Montáž provedte v opačném sledu.

Oprava

4.6 Výměna výsuvné odkládací plochy

Požadavek:

Dviřka jsou otevřená.

4.6.1 Výjmutí výsuvné odkládací plochy

1. Vytáhněte výsuvnou odkládací plochu tak, aby se uvolnila západka.

1. Posuňte výsuvnou odkládaci plochu dolů a vysuňte ji do strany.

2. Výsuvná odkládací plocha je vyjmutá.

4.6.2 Montáž výsuvné odkládací plochy

▶ Montáž provedte v opačném sledu.

Oprava

4.7 Výměna odkládací plochy mrazicí přihrádky

Požadavek:

Dviřka jsou otevřená.

4.7.1 Vyjmutí odkládací plochy mrazici prihrádky

Vytáhněte odkládací plochu mrazicí přihrádky.

Odkládací plocha mrazici prihrádky je vyjmutá.

4.7.2 Montáž odkládací plochy mrazicí přihrádky

▶ Montáž provedte v opačném sledu.

Oprava

4.8 Výměna zásobníku na zmrazené potraviny

Požadavek:

Dviřka jsou otevřená.

4.8.1 Vyjmuti zásobníku na zmrazené potraviny

1. Úplně vytáhněte zásobník na zmrazené potraviny (1).
2. Vyjměte zásobník na zmrazené potraviny (2).

Zásobník na zmrazené potraviny je vyjmutý.

4.8.2 Montáž zásobníku na zmrazené potraviny

- Montáž provedte v opačném sledu.

Oprava

4.9 Výměna zásobníku na ovoce a zeleninu

Požadavek:

Dviřka jsou otevřená.

4.9.1 Výjmutí zásobníku na ovoce a zeleninu

1. Úplně vytáhněte zásobník (1).

2. Vyjměte zásobník (2).

Zásobník je vyjmutý.

4.9.2 Montáž zásobníku na ovoce a zeleninu

▶ Montáž provedte v opačném sledu.

Oprava

4.10 Výměna příčky a víka zásobníku na ovoce a zeleninu

Požadavek:

Dviřka jsou otevřená.

4.10.1 Vyjmutí příčky a víka zásobníku na ovoce a zeleninu

1. Vyjměte z příčky skleněnou desku.

1. Vyjměte zásobník na ovoce a zeleninu.→62

2. 1. Stiskněte páčku dole na obou stranách příčky (1).

3. Vytáhněte příčku dopředu (2).

1. Zvedněte příčku a vytočte ji do strany.

Příčka je vyjmutá.

1. 1. Zvedněte víko zásobníku na ovoce a zeleninu.

2. Vytáhněte víko zásobníku na ovoce a zeleninu dopředu a vytočte jej do strany.

Viko zásobníku na ovoce a zeleninu je vyjmuté.

4.10.2 Montáž příčky a víka zásobniku na ovoce a zeleninu

▶ Montáž provedte v opačném sledu.

Oprava

4.11 Výměna zásobníku na čerstvé potraviny

Požadavek:

Dviřka jsou otevřená.

4.11.1 Výjmutí zásobníku na čerstvé potraviny

1. Nakloňte zásobník na čerstvé potraviny dopředu (1).
2. Vyjměte zásobník na čerstvé potraviny (2).

Zásobník na čerstvé potraviny je vyjmutý.

4.11.2 Montáž zásobníku na čerstvé potraviny

- Montáž provedte v opačném sledu.

Oprava

4.12 Výměna výsuvného zásobníku

Požadavek:

Dviřka jsou otevřená.

4.12.1 Výjmutí výsuvného zásobníku

1. Nakloňte výsuvný zásobník dopředu (1).
2. Vyjměte výsuvný zásobník (2)

Výsuvný zásobník je vyjmutý.

4.12.2 Montáž výsuvného zásobníku

- Montáž provedte v opačném sledu.

Oprava

4.13 Výměna LED bodového osvětlení

Speciální nástroje:

Speciální nástroj [00342180]
Plochý šroubovák Čepel 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]

Váš spotřebič je vybaven bezúdržbovým LED osvětlením.

Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem

• Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem pří dotyku dílů pod proudem! Usmrcení elektrickým proudem

- Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

POZOR

Ostré hrany!

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Dvířka jsou otevřená.
√ Odkládací plochy chladici prihrádky jsou vyjmuté.

4.13.1 Výjmutí LED bodového osvětlení

1. Uvolněte kryt LED bodového osvětlení.

0 N/A/58

1. Zatáhněte kryt LED bodového světla dovnitř a současně jej vytlačte dopředu.

1. Odpojte modul LED bodového osvětlení.

1. Odpojte elektrické připojení LED bodového osvětlení.

LED bodové osvětlení je vyjmuté.

4.13.2 Montáž LED bodového osvětlení

▶ Montáž provedte v opačném sledu.

Poznámky k opravám - Chladnička s mrazničkou

i O tomto dokumente.... 421

1.2.4 Všeobecné symboly 422

Bezpečnost'......423

2.1 Všeobecné bezpečnostné pokyny 423

2.1.1 Všetky domáce spotrebiče 423

4.2 Výmena plochého závesu 426

4.2.2 Montáž plochého závesu.... 428

4.3.2 Montáž posuvného závesu 430

4.6.2 Montáz výsuvnej police 433

4.7 Výmena police mraziaceho priestoru 434

4.7.1 Odobratie police mraziaceho priestoru 434

4.7.2 Montáž police mraziaceho priestoru 434

4.8 Výmena nádoby na zmrazené potraviny 435

4.8.1 Odobratie nádoby na zmrazené potraviny 435

4.8.2 Montáž nádoby na zmrazené potraviny.... 435

4.9 Výmena nádoby na ovocie a zeleninu 436

4.9.1 Odobratie nádoby na ovocie a zeleninu 436

4.9.2 Montáz nádoby na ovocie a zeleninu 436

4.10 Výmena priehradky a krytu nádoby na ovocie a zeleninu.... 437

4.10.1 Odobratie priehradky a krytu nádoby na ovocie a zeleninu.... 437

4.10.2 Montáz priehradky a krytu nádoby na ovocie a zeleninu.... 437

4.13 Výmena bodového LED svella.... 440

4.13.1 Odoberanie bodového LED svetla 440

4.13.2 Montáž bodového LED svetla.... 441

i O tomto dokumente

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrick pod napätím! Úmrtie v dôsledku zásahu elektrick ► Odpojte spotrebiče od elekt začiatkom opráv.

1.2.4 Všeobecné symboly

2025-12-11_9001628791 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 422 z 529

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak..., potom...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Bezpečnost'

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

Označenie Detaily Snímky
Ochranná látka[00342013]	60 cm x 50 cm
Bit Torx TX20[00340865]	6,3 mm (1/4")
Pomocný nástroj[00342180]	Nástroj na uvořnenie plastových častí "magic tool"

Oprava

4.2 Výmena plochého závesu

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE Čažké, objemné spotrebiče! Poranenie chrbta a svalov ► Proces odoberania dvierok odborník. ► Na presunutie spotrebiča sa ► Použite vhodné nástroje a v

Požiadavka:

4.2.2 Montáž plochého závesu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.3.2 Montáž posuvného závesu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.7 Výmena police mraziaceho priestoru

Požiadavka:

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.8 Výmena nádoby na zmrazené potraviny

Požiadavka:

Nádoba na zmrazené potraviny je odobratá.

4.8.2 Montáž nádoby na zmrazené potraviny

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.9 Výmena nádoby na ovocie a zeleninu

Požiadavka:

4.9.1 Odobratie nádoby na ovocie a zeleninu

4.9.2 Montáž nádoby na ovocie a zeleninu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.10 Výmena priehradky a krytu nádoby na ovocie a zeleninu

Požiadavka:

1. 1. Zdvihnite kryt nádoby na ovocie a zeleninu.

2. Potiahnite kryt nádoby na ovocie a zeleninu dopredu a vyklopte ju nabok.

Kryt nádoby na ovocie a zeleninu je odobratý.

4.10.2 Montáž priehradky a krytu nádoby na ovocie a zeleninu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.11.2 Montáž nádoby cool-fresh

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Výsuvná nádoba je odobratá.

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.13 Výmena bodového LED svetla

Špeciálne nástroje:

Špeciálny nástroj [00342180]
Plochý skrutkovač Čepel 2,4 mm x 0,4 mm x 60 mm, v sade [00341820]

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo.

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátím!

1. Uvořnite kryt bodového LED svetla.

0 W/RS/R

1. Potiahnite kryt bodového LED svetla dovnútra a zároveň zatlačte dopredu.

1. Odpojte modul bodového LED svetla.

1. Odpojte elektrické pripojenie bodového LED svetla.

Bodové LED svetlo je odobraté.

4.13.2 Montáž bodového LED svetla

- Pri montáži postupujte v opačnom poradí krokov demontáže.
