NÁVOD K OBSLUZE GS36VVWEW SIEMENS

Poznámky k opravě - Mraznička

i O tomto dokumentu 48

1.1 Duležité informace....48
1.1.1 Účel 48
1.2 Vysvětlení symbolů....48
1.2.1 Úroveň nebezpečí 48
1.2.2 Symboly nebezpečí 48
1.2.3 Struktura výstrah.... 49
1.2.4 Obecné symboly 49

Bezpečnost....50

2.1 Všeobecné bezpečnostní pokyny 50

2.1.1 Všechny domácí spotřebiče.... 50

Nástroje a pomůcky 51

Oprava....52

4.1 Výměna těsnění dvířek 52

4.1.1 Vyjmutí těsnění dvířek.... 52
4.1.2 Montáž těsnění dvířek 52

4.2 Výměna madla dvířek 55

4.2.1 Vyjmutí madla dvířek....55
4.2.2 Montáž madla dvířek 55

4.3 Výměna Easy opening handle 56

4.3.1 Vyjmutí Easy opening handle 56
4.3.2 Montáž Easy opening handle....56

4.4 Výměna horního závěsu dvířek 57

4.4.1 Odstranění závěsu dvířek.... 57
4.4.2 Montáž závěsu dvířek 59

4.5 Výměna horního závěsu dvířek (dvířka s ukazatelem) 60

4.5.1 Odstranění závěsu dvířek....61
4.5.2 Montáz závěsu dvířek 62

4.6 Výměna dolního závěsu dvířek....63

4.6.1 Výměna dolního závěsu dvířek 63
4.6.2 Montáž spodního závěsu dvířek.... 64

4.7 Výměna odkládací plochy 65

4.7.1 Vyjmutí odkládací plochy....65
4.7.2 Montáž odkládací plochy 65

4.8 Výměna zásobníku na zmrazené potraviny....66

4.8.1 Vyjmutí zásobníku na zmrazené potraviny 66
4.8.2 Montáž zásobníku na zmrazené potraviny 66

4.9 Výměna výrobníku ledu 67

4.9.1 Vyjmuti výrobníku ledu....67
4.9.2 Montáz výrobníku ledu 67

4.10 Výměna LED horního osvětlení....68

4.10.1 Vyjmutí LED osvětlení....68
4.10.2 Montáž horního LED osvětlení 69

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!	Nedodržení výstražného upozornění může způsobit škody na majelku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

i O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

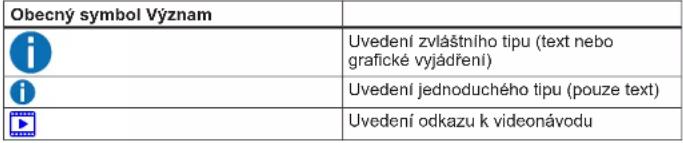

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start Uvedení klávesy nebo tlačítka[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného textlu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

• Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
• Odpojte spotřebič ze sitě alespoň 60 sekund před zahájením prací.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulú, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Shímky
Ochranná tkanina [00342013]	60 cm x 50 cm
Šroubovák Phillips PH2
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Plochý šroubovák Čepel 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]

Oprava

4.1 Výměna těsnění dvířek

Požadavek:

Dviřka jsou otevřená.

4.1.1 Výjmutí těsnění dvířek

1. Uvolněte těsnění dvířek z drážky v pravém a levém rohu.

1. Vytáhněte těsnění z drážky.

Těsnění dvířek je vyjmuté.

4.1.2 Montáž těsnění dvířek

	Nové těsnění dvířek může mít trochu jinou šířku než původní těsnění.Dovření dvířek ani dlouhodobá funkce tím nebudou ovlivněny.
	Pokud má spotřebič nastavitelné závěsy nebo nástavce závěsů, můžetedovření dvířek následně upravit.
	Malé boční otvory v těsnění dvířek jsou funkční (slouží pro přívod vzdu-chu). Nejsou vadou výrobku.

Oprava

1. Zkontrolujte, zda není poškozena drážka těsnění.

1. if Pokud je drážka těsnění poškozená, - kontaktujte zákaznický servis.

3.

Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat.

Těsnění zahřejte fénem nebo horkou vodou a manuálně upravte jeho tvar.

1. Zatlačte horní a dolní rohy těsnění do drážky.

1. Postupně zatlačte do drážky celé těsnění.

Těsnění dvířek je namontované.

Oprava

4.2 Výměna madla dvířek

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Plochý šroubovák Čepel 10 mm x 1,6 mm x 200 mm

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Dvlířka jsou otevřená.

4.2.1 Vyjmutí madla dvířek

1. Odstraňte dvě krytky šroubů (1).
2. Vyšroubujte dva šrouby (2).
3. Vyjměte madlo dvířek (3).

Madlo dvířek je vyjmuté.

4.2.2 Montáž madla dvířek

▶ Montáž provedte v opačném sledu.

Oprava

4.3 Výměna Easy opening handle

Speciální nástroje:

Šroubovák Phillips PH2

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Dvlířka jsou otevřená.

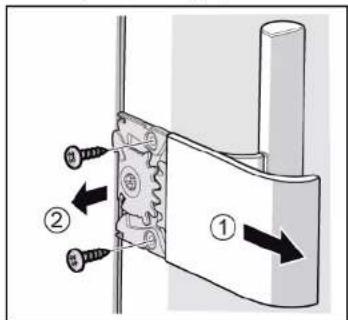

4.3.1 Vyjmutí Easy opening handle

▶ 1. Odstraňte kryt Easy opening handle (1).
2. Vyšroubujte dva šrouby (2).

Easy opening handle je odstraněné.

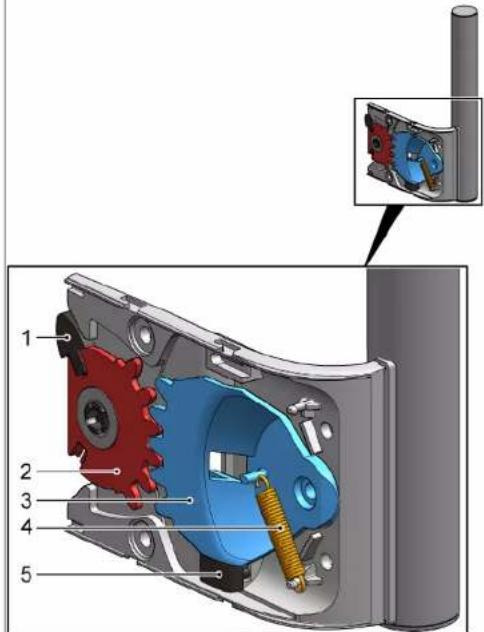

4.3.2 Montáž Easy opening handle

Mechanismus Easy opening handle musí být před montáží správně seřízený. Na obrázku je znázorněno správné uspořádání táhla (1), ozubeného kvadrantu (2) a (3), pružiny (4) a dorazu (5) pro levostrannou montáž dvířek.

i

Uspořádání jednotlivých komponentů Easy opening handle pro pravostrannou montáž je popsáno v dokumentu „Návod k montáži“.

▶ Montáž provedte v opačném sledu.

Oprava

4.4 Výměna horního závěsu dvířek

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VÝSTRAHA

Těžké, objemné spotřebiče!

Poranění zad a svalů

• Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník.
  ▶ Pro manipulaci se spotřebičem jsou nutní dva lidé.
  ▶ Použijte pouze vhodné nástroje a zařízení.

POZOR

Ostré hrany!

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

VÝSTRAHA

Sklouznutí nakloněných spotřebičů!

Zlomeniny / poranění rozdrcením

Zajistěte spotřebiče proti sklouznutí.

POZOR

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem.

POZOR!

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka,

např. podlahy.

Zajistěte jednotlivé součásti před pádem.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
√ Vnitřní kování spotřebiče je odstraněno.

4.4.1 Odstranění závěsu dvířek

Oprava

1. Položte spotřebič na zadní stranu.

1. 1. Na obou stranách stiskněte kryt homího závěsu (1).

2. Vysuňte kryt horního závěsu (2).

3. Odstraňte kryt horního závěsu (3).

1. 1. Vyšroubujte dva šrouby (1).
2. Vyjměte horní závěs (2).

→ Horní závěs dvířek je vyjmutý.

4.4.2 Montáž závěsu dvířek

▶ Montáž provedte v opačném sledu.

Oprava

4.5 Výměna horního závěsu dvířek (dvířka s ukazatelem)

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VÝSTRAHA

Těžké, objemné spotřebiče!

Poranění zad a svalů

• Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník.
  ▶ Pro manipulaci se spotřebičem jsou nutní dva lidé.
  ▶ Použijte pouze vhodné nástroje a zařízení.

POZOR

Ostré hrany!

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

VÝSTRAHA

Sklouznutí nakloněných spotřebičů!

Zlomeniny / poranění rozdrcením

Zajistěte spotřebiče proti sklouznutí.

POZOR

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem.

POZOR!

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem

Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář.
Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
√ Vnitřní kování spotřebiče je odstraněno.

Oprava

4.5.1 Odstranění závěsu dvířek

1. Položte spotřebič na zadní stranu.

1. 1. Na obou stranách stiskněte kryt horního závěsu (1).

2. Vysuňte kryt horního závěsu (2).

3. Odstraňte kryt horního závěsu (3).

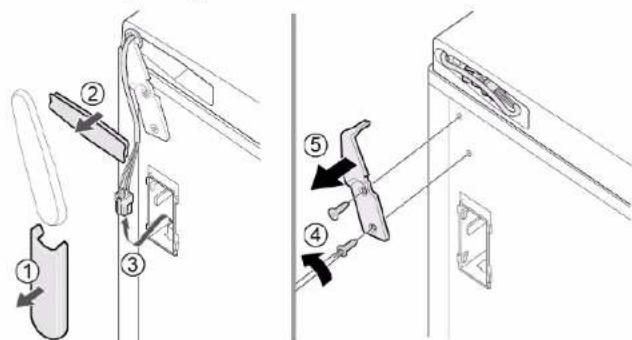

1. 1. Odstraňte kryt kabelové skříně (1).

2. Odstraňte ochranu kabelu (2)

3. Odpojte elektrické připojení (3).
4. Vyšroubujte dva šrouby (4).
5. Vyjměte horní závěs (5).

Horní závěs dvířek je vyjmutý.

4.5.2 Montáž závěsu dvířek

▶ Montáž provedte v opačném sledu.

Oprava

4.6 Výměna dolního závěsu dvířek

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VÝSTRAHA Těžké, objemné spotřebiče! Poranění zad a svalů ► Odstranění dvířek spotřebič odborník. ► Pro manipulaci se spotřebič ► Použijte pouze vhodné nás

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
√ Vnitřní kování spotřebiče je odstraněno.
Spotřebič leží na zadní straně.

√ Horní závěs je vyjmutý.→60

4.6.1 Výměna dolního závěsu dvířek

1. Odstraňte dvířka.

1. 1. Vyšroubujte šrouby (1).

2. Vytočte spodní závěs (2).

3. Výjměte spodní závěs (3).

Spodní závěs je vyjmutý.

Oprava

4.6.2 Montáž spodního závěsu dvířek

▶ Montáž provedte v opačném sledu.

Oprava

4.7 Výměna odkládací plochy

Požadavek:

Dvlřka jsou otevřená.

4.7.1 Vyjmutí odkládací plochy

Vytáhněte odkládací plochu.

Odkládací plocha je vyjmutá.

4.7.2 Montáž odkládací plochy

▶ Montáž provedte v opačném sledu.

Oprava

4.8 Výměna zásobníku na zmrazené potraviny

Požadavek:

Dviřka jsou otevřená.

4.8.1 Vyjmuti zásobníku na zmrazené potraviny

1. Úplně vytáhněte zásobník na zmrazené potraviny (1).
2. Vyjměte zásobník na zmrazené potraviny (2).

Zásobník na zmrazené potraviny je vyjmutý.

4.8.2 Montáž zásobníku na zmrazené potraviny

▶ Montáž provedte v opačném sledu.

Oprava

4.9 Výměna výrobníku ledu

Požadavek:

Dviřka jsou otevřená.

4.9.1 Výjmutí výrobníku ledu

1. Vytáhněte zásobník na zmrazené potraviny spolu s výrobníkem ledu (1).
2. Uvolněte háky (2)
3. Vyjměte výrobník ledu (3).

Výrobník ledu je vyjmutý.

4.9.2 Montáž výrobníku ledu

▶ Montáž provedte v opačném sledu.

Oprava

4.10 Výměna LED horního osvětlení

Speciální nástroje:

Plochý šroubovák Čepel 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]

Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!

NEBEZPEČÍ Nebezpečí úrazu elektrickým pr V případě neodborné opravy hroz trickým proudem ► Opravu elektrického zaříze trikář. ► Po opravě nechte provést t nebo specifických předpisů

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Dvířka jsou otevřená.
√ Homí vnitřní kování je vyjmuto.

4.10.1 Vyjmutí LED osvětlení

1. Posuňte LED osvětlení k levé straně.

Elektrické připojení LED osvětlení je odpojené.

1. Uvolněte háky LED osvětlení.

1. Odstraňte LED osvětlení jeho posunutím dopředu.

LED osvětlení je vyjmuté.

4.10.2 Montáž horního LED osvětlení

▶ Montáž provedte v opačném sledu.

Tip til reparation - Fryser

i Om dette dokument....71

1.1 Vigtig information....71

1.1.1 Formäl 71

Poznámky k opravám - Mraznička

i O tomto dokumente.... 433

1.2.4 Všeobecné symboly 434

Bezpečnost'...... 435

2.1 Všeobecné bezpečnostné pokyny 435

2.1.1 Všetky domáce spotrebiče.... 435

4.4.2 Montáž závesu dvierok.... 444

4.5.2 Montáz závesu dvierok.... 447

4.8 Výmena nádoby na zmrazené potraviny.... 451

4.8.1 Odobratie nádoby na zmrazené potraviny 451

4.8.2 Montáz nádoby na zmrazené potraviny.... 451

4.9 Výmena výrobníka l'adu.... 452

4.9.1 Odobratie výrobníka l'adu 452

4.10.2 Montáz horného LED svetla 454

i O tomto dokumente

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

1.2.4 Všeobecné symboly

2021-03-11_9001631451 Autorské práva vlastní spoločnost' BSH Hausgeräte GmbH Strana 434 z 543

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie	Označenie klávesu alebo tlačidla
[00123456]	Označenie čísla materiálu
Stav	Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie	Označenie klávesu alebo tlačidla
[00123456]	Označenie čísla materiálu
Stav	Označenie zobrazeného textu/okna (na displeji spotrebiča)

Bezpečnost'

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!

Dverová úchytka je odobratá.

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

1. Odskrutkujte dve skrutky (2).

- Pri montáži postupujte v opačnom poradi krokov demontáže.

Oprava

Čažké, objemné spotrebiče!

Poranenie chrbta a svalov

1. 1. Odskrutkujte dve skrutky (1).
2. Odoberte horný záves (2).

4.4.2 Montáž závesu dvierok

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Elektrické diely má opravovat kvalifikovný elektrikár.

Spotrebič je odpojený od elektrického napájania.

1. 1. Odoberte kryt priestoru na káble (1).

2. Odoberte ochranu kábla (2).

3. Odpojte elektrické pripojenie (3).
4. Odskrutkujte dve skrutky (4).
5. Odoberte horný záves (5).

4.5.2 Montáž závesu dvierok

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.8 Výmena nádoby na zmrazené potraviny

Požiadavka:

Nádoba na zmrazené potraviny je odobratá.

4.8.2 Montáž nádoby na zmrazené potraviny

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.9.2 Montáž výrobníka l'adu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo.

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátím!

Elektrické diely má opravovat kvalifikovný elektrikár.

Elektrické pripojenie LED svetla je odpojené.

1. Uvolnite háčiky LED svetla.

1. Presuňte LED svetlo posunutím dopredu.

4.10.2 Montáž horného LED svetla

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Zlomi kosti/zmečkanine

▶ Aparate zaščitite pred zdrsavanjem.

PREVIDNO
