Consejos de reparación - Congelador
En relación con este documento 478
1.1 Información importante 478
1.1.1 Finalidad 478
1.2 Explicación de símbolos generales.... 478
1.2.1 Niveles de peligrosidad 478
1.2.2 Símbolos de peligro 478
1.2.3 Estructura de las advertencias.... 479
1.2.4 Símbolos generales 479
Seguridad......480
2.1 Instrucciones generales de seguridad.... 480
2.1.1 Todos los aparatos electrodomésticos.... 480
Herramientas y auxiliares.... 481
Reparación 482
4.1 Sustituir la junta de la puerta 482
4.1.1 Retirar la junta de la puerta.... 482
4.1.2 Montar la junta de la puerta 482
4.2 Sustituir el tirador de la puerta.... 485
4.2.1 Retirar el tirador de la puerta 485
4.2.2 Montar el tirador de la puerta 485
4.3 Sustituir el tirador de apertura fácil (basculante) 486
4.3.1 Retirar el tirador de apertura fácil 486
4.3.2 Montar el tirador de apertura fácil.... 486
4.4 Sustituir la bisagra superior de la puerta 487
4.4.1 Desmontar la bisagra de la puerta.... 487
4.4.2 Montar la bisagra de la puerta.... 489
4.5 Sustituir la bisagra superior de la puerta (puerta con display).... 490
4.5.1 Desmontar la bisagra de la puerta.... 491
4.5.2 Montar la bisagra de la puerta.... 492
4.6 Sustituir la bisagra inferior de la puerta 493
4.6.1 Sustituir la bisagra inferior de la puerta.... 493
4.6.2 Montar la bisagra inferior de la puerta 494
4.7 Sustituir el estante.... 495
4.7.1 Extraer el estante.... 495
4.7.2 Montar el estante 495
4.8 Sustituir el cajón de productos congelados 496
4.8.1 Extraer el cajón de productos congelados.... 496
4.8.2 Montar el cajón de productos congelados 496
4.9 Sustituir el fabricador de hielo.... 497
4.9.1 Extraer el fabricador de hielo.... 497
4.9.2 Montar el fabricador de hielo 497
4.10 Sustituir la iluminación LED superior 498
4.10.1 Desmontar la iluminación LED 498
4.10.2 Montar la iluminación LED superior 499

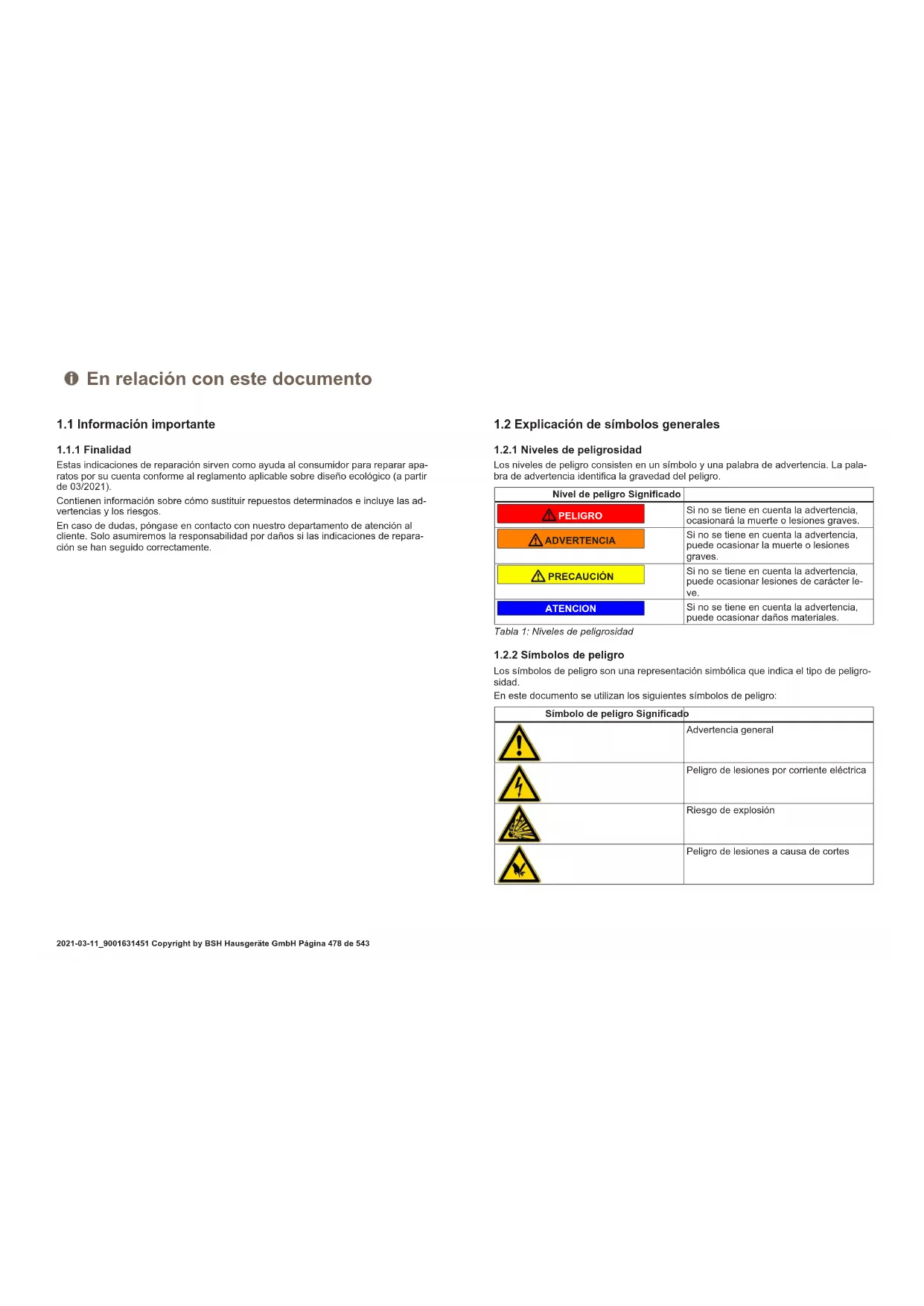

En relación con este documento
1.1 Información importante
1.1.1 Finalidad
Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).
Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.
En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.
1.2 Explicación de símbolos generales
1.2.1 Niveles de peligrosidad
Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.
| Nivel de peligro Significado | ||
| PELIGRO | Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves. | |
| ADVERTENCIA | Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves. | |
| PRECAUCIÓN | Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter leve. | |
| ATENCION | Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales. | |
Tabla 1: Niveles de peligrosidad
1.2.2 Símbolos de peligro
Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.
En este documento se utilizan los siguientes símbolos de peligro:
| Símbolo de peligro Significado | |
| Advertencia general | |
| Peligro de lesiones por corriente eléctrica | |
| Riesgo de explosión | |
| Peligro de lesiones a causa de cortes | |
En relación con este documento
| Símbolo de peligro Significado | ||
 | Peligro de lesiones por aplastamiento | |
 | Peligro de lesiones por superficies calientes | |
 | Peligro a causa de campos magnéticos de gran potencia | |
 | Peligro derivado de radiación no ionizante | |
Tabla 2: Símbolos de peligro
1.2.3 Estructura de las advertencias
Las advertencias de este documento tienen una apariencia y una estructura uniformes.
El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.
1.2.4 Símbolos generales
En este documento se utilizan los siguientes símbolos generales:
| Símbolo general Significado | |
| Identificación de una indicación especial (texto y/o gráfico) |
| Símbolo general Significado | |
| Identificación de un consejo simple (solo texto) | |
| Identificación de un enlace a un video tutorial | |
| Identificación de una herramienta requerida | |
| Identificación de una condición previa (prerrequisito) | |
| Identificación de una condición (si ..., entonces ...) | |
| Identificación de un resultado | |
| [Iniciar] Identificación de una tecla o botón | |
| [00123456] Identificación de un número de material | |
| Estado Identificación del texto / ventana mostra-do (en el display del aparato) | |
Tabla 3: Símbolos generales
Seguridad
2.1 Instrucciones generales de seguridad
2.1.1 Todos los aparatos electrodomésticos
¡Riesgo de descarga eléctrica debido a piezas con tensión!
- ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica!
■ Desconectar el aparato de la red durante al menos 60 segundos antes de comenzar con el trabajo.
■ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.
¡Riesgo de lesiones debido a bordes afilados!
■ Usar guantes de protección.
Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles
■ Usar calzado de seguridad.
■ Asegure los componentes pesados para que no se caigan.
■ No pegue partes del cuerpo en componentes móviles.
¡Riesgo para la seguridad/el funcionamiento del aparato!
- Utilizar únicamente los repuestos originales.
¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)!
■ No tocar los módulos, incluidas las conexiones y las pistas conductoras.
Herramientas y auxiliares
| Designacion Detalles Imagenes | ||
| Paño de protección [00342013] | 60 cm x 50 cm |  |
| Destornillador Phillips PH2 | ||
| Punta Torx TX20 [00340865] | 6,3 mm (1/4") |  |
| Destornillador plano | Punta 2,4 mm x 0,4 mm x 60 mm, en el kit [00341820] | |
Reparación
4.1 Sustituir la junta de la puerta
Requisito:
La puerta está abierta.
4.1.1 Retirar la junta de la puerta
- Soltar la junta de la puerta de la ranura por las esquinas izquierda y derecha.
- Sacar la junta de la puerta de la ranura.
Se ha retirado la junta de la puerta.
4.1.2 Montar la junta de la puerta
| El grosor de la nueva junta de la puerta puede diferir ligeramente del grosor de la junta usada. Esto no afectará al comportamiento de cierre ni al funcionamiento a largo plazo. | |
| Si su aparato tienen bisagras ajustables o accesorios de bisagra, puede optimizar el comportamiento de cierre. | |
| Los pequeños agujeros laterales de la junta de la puerta son funcionales (necesarios para la ventilación). No se trata de un fallo de producción. |
Reparación
- Comprobar si la ranura de la junta presenta daños.
- ① Si la ranura de la junta está dañada.
Contactar con el servicio de atención al cliente.
3.
Una ligera deformación de la junta de la puerta es normal y no afecta a su función. Se recomienda alisar la junta de la puerta antes de insertarla en el aparato.
Calentar ligeramente la junta de la puerta con un secador de pelo o agua caliente y volver a darle forma con las manos.

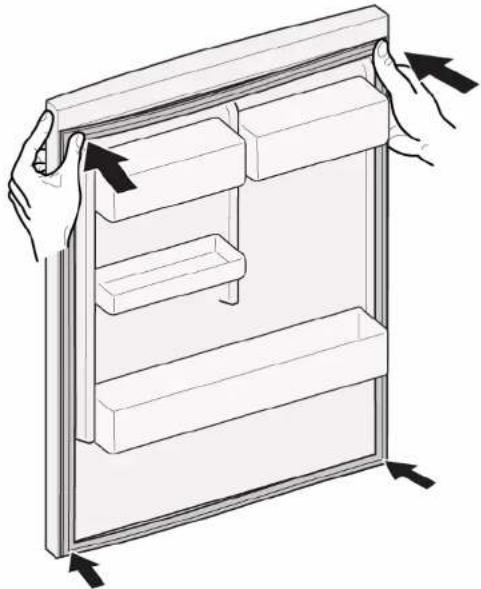

- Presionar las esquinas de la junta en la parte superior y la inferior de la ranura.
- Presionar metiendo toda la junta paso a paso en la ranura.
La junta de la puerta está montada.
Reparación
4.2 Sustituir el tirador de la puerta
Herramientas necesarias:
Punta Torx TX20 6,3 mm (1/4") [00340865]
Destornillador plano Punta 10 mm x 1,6 mm x 200 mm
Requisito:
El aparato está desconectado del suministro eléctrico.
La puerta está abierta.
4.2.1 Retirar el tirador de la puerta
- Retirar las tapas de los dos tornillos (1).
- Desatornillar los dos tornillos (2).
- Retirar el tirador de la puerta (3).
Se ha retirado el tirador de la puerta.
4.2.2 Montar el tirador de la puerta
▶ Montar en orden inverso.
Reparación
4.3 Sustituir el tirador de apertura fácil (basculante)
Herramientas necesarias:
Destornillador Phillips PH2
Requisito:
El aparato está desconectado del suministro eléctrico.
La puerta está abierta.
4.3.1 Retirar el tirador de apertura fácil
- Retirar la cubierta del tirador de apertura fácil (1).
- Desatornillar los dos tornillos (2).
El tirador de apertura fácil se ha retirado.
4.3.2 Montar el tirador de apertura fácil

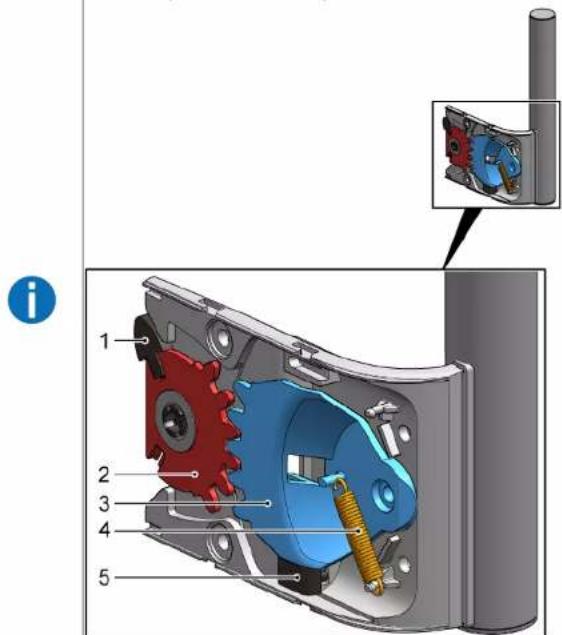

Antes del montaje, se debe ajustar correctamente el mecanismo «easy opening handle». En el gráfico se muestra la colocación correcta de la leva de empuje (1) las ruedas dentadas (2) y (3), el muelle (4) y el tope (5) para la instalación de la puerta en el lado izquierdo.
La colocación de los subcomponentes del mecanismo «easy opening handle» para la instalación de la puerta en el lado derecho se describe en el documento de instrucciones de montaje.
▶ Montar en orden inverso.
Reparación
4.4 Sustituir la bisagra superior de la puerta
Herramientas necesarias:
Punta Torx TX20 6,3 mm (1/4") [00340865]
¡Aparatos pesados y voluminosos!
Espalda y lesiones musculares
La operación de extraer la puerta del aparato solo deben llevarla a cabo especialistas formados.
Para mover el aparato se necesitan dos personas.
▶ Utilizar únicamente herramientas y equipos apropiados.
¡Bordes o cantos cortantes!
Peligro de cortes
- Usar guantes de seguridad.
¡Deslizamiento de aparatos inclinados!
Fracturas óseas / lesiones por aplastamiento
▶ Asegurar los electrodomésticos contra deslizamientos.
¡Riesgo de que se caigan piezas debido a los tornillos aflojados!
Peligro de lesiones debido a piezas que caigan
▶ Asegure el componente para que no se caiga.
¡Riesgo de que se caigan piezas debido a los tornillos aflojados!
Daños en otras partes del aparato o en el domicilio del consumidor,
p. ej., en la parte inferior.
▶ Asegure el componente para que no se caiga.
Requisito:
El aparato está desconectado del suministro eléctrico.
Se han retirado los accesorios del interior del aparato.
4.4.1 Desmontar la bisagra de la puerta
Reparación
- Colocar el aparato sobre su lado posterior.
-
- Presionar la tapa de la bisagra superior en ambos lados (1).
-
Sacar la tapa de la bisagra superior (2).
-
Retirar la tapa de la bisagra superior (3).
-
- Desatornillar los dos tornillos (1).
- Retirar la bisagra superior (2).
Se ha retirado la bisagra superior de la puerta.
4.4.2 Montar la bisagra de la puerta
▶ Montar en orden inverso.
Reparación
4.5 Sustituir la bisagra superior de la puerta (puerta con display)
Herramientas necesarias:
Punta Torx TX20 6,3 mm (1/4") [00340865]
Requisito:
El aparato está desconectado del suministro eléctrico.
Se han retirado los accesorios del interior del aparato.
Reparación
4.5.1 Desmontar la bisagra de la puerta
- Colocar el aparato sobre su lado posterior.
-
- Presionar la tapa de la bisagra superior en ambos lados (1).
-
Sacar la tapa de la bisagra superior (2).
- Retirar la tapa de la bisagra superior (3).
-

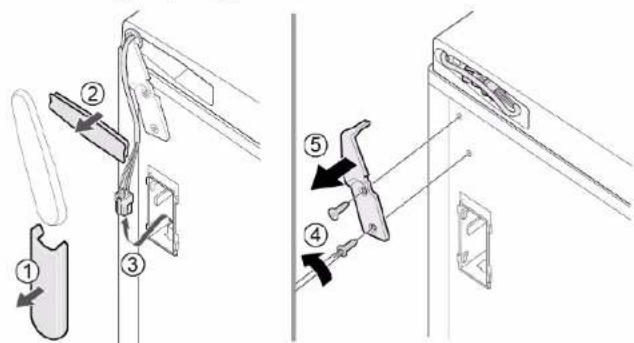

- Retirar la tapa de la caja de cables (1).
-
Retirar la protección de cables (2).
- Desconectar la conexión eléctrica (3).
- Desatornillar los dos tornillos (4).
- Retirar la bisagra superior (5).
Se ha retirado la bisagra superior de la puerta.
4.5.2 Montar la bisagra de la puerta
▶ Montar en orden inverso.
Reparación
4.6 Sustituir la bisagra inferior de la puerta
Herramientas necesarias:
Punta Torx TX20 6,3 mm (1/4") [00340865]
Requisito:
El aparato está desconectado del suministro eléctrico.
Se han retirado los accesorios del interior del aparato.
Se ha colocado el aparato sobre el lado posterior.
Se ha retirado la bisagra superior.→490
4.6.1 Sustituir la bisagra inferior de la puerta
- Retirar la puerta.
-

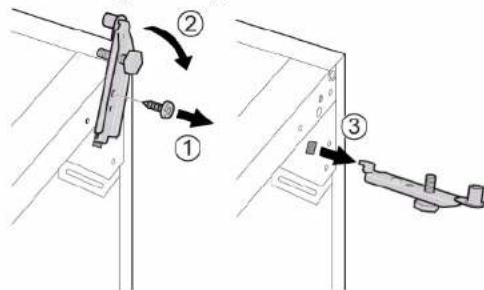

- Desatornillar el tornillo (1).
-
Girar la bisagra inferior hacia fuera (2).
- Retirar la bisagra inferior (3).
Se ha retirado la bisagra inferior.
Reparación
4.6.2 Montar la bisagra inferior de la puerta
▶ Montar en orden inverso.
Reparación
4.7 Sustituir el estante
Requisito:
La puerta está abierta.
4.7.1 Extraer el estante
▶ Sacar el estante.
Se ha retirado el estante.
4.7.2 Montar el estante
▶ Montar en orden inverso.
Reparación
4.8 Sustituir el cajón de productos congelados
Requisito:
La puerta está abierta.
4.8.1 Extraer el cajón de productos congelados
- Sacar por completo el cajón de productos congelados (1).
- Extraer el cajón de productos congelados (2).
Se ha retirado el cajón de productos congelados.
4.8.2 Montar el cajón de productos congelados
▶ Montar en orden inverso.
Reparación
4.9 Sustituir el fabricador de hielo
Requisito:
La puerta está abierta.
4.9.1 Extraer el fabricador de hielo
- Sacar el estante del cajón de productos congelados con el fabricador de hielo (1).
- Soltar los ganchos (2).
- Retirar el fabricador de hielo (3).
Se ha retirado el fabricador de hielo.
4.9.2 Montar el fabricador de hielo
▶ Montar en orden inverso.
Reparación
4.10 Sustituir la iluminación LED superior
Herramientas necesarias:
Destornillador plano Punta 2,4 mm x 0,4 mm x 60 mm, en el kit [00341820]
Su aparato cuenta con una iluminación LED exenta de mantenimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación!
Requisito:
El aparato está desconectado del suministro eléctrico.
La puerta está abierta.
Se han retirado los accesorios superiores del interior.
4.10.1 Desmontar la iluminación LED
- Mover la iluminación LED hacia el lado izquierdo.
Se ha desconectado la conexión eléctrica de la iluminación LED.
- Soltar los ganchos de la iluminación LED.
- Retirar la iluminación LED moviéndola hacia delante.
Se ha retirado la iluminación LED.
4.10.2 Montar la iluminación LED superior
▶ Montar en orden inverso.
Reparationsinformation - Frysskåp
i Om detta dokument.... 501
1.1 Viktig information....501
1.1.1 Syfte 501
