GEBRUIKSAANWIJZING GS36VVWEW SIEMENS

Reparatie informatie - Vriezer

i Over dit document....93

1.1 Belangrijke informatie 93

1.1.1 Doel 93

1.2 Verklaring van symbolen....93

1.2.1 Gevarenniveaus....93

1.2.2 Gevarensymbolen....93

1.2.3 Structuur van de waarschuwingen....94

1.2.4 Algemene symbolen....94

Veiligheid....95

2.1 Algemene veiligheidsinstructies....95

2.1.1 Alle huishoudelijke apparaten 95

Gereedschappen en hulpmiddelen 96

Reparatie....97

4.1 Deurafdichting vervangen 97

4.1.1 Deurafdichting verwijderen 97

4.1.2 Deurafdichting monteren 97

4.2 Deurgreep vervangen 100

4.2.1 Deurgreep verwijderen 100

4.2.2 Deurgreep monteren 100

4.3 Easy opening handgreep vervangen....101

4.3.1 Easy opening handgreep verwijderen.... 101

4.3.2 Easy opening handgreep monteren.... 101

4.4 Bovenste deurscharnier vervangen.... 102

4.4.1 Deurscharnier verwijderen.... 102

4.4.2 Deurscharnier monteren.... 104

4.5 Bovenste deurscharnier vervangen (deur met display).... 105

4.5.1 Deurscharnier verwijderen.... 106

4.5.2 Deurscharnier monteren.... 107

4.6 Onderste deurscharnier vervangen.... 108

4.6.1 Onderste deurscharnier vervangen 108

4.6.2 Onderste deurschamier monteren.... 109

4.7 Plateau vervangen.... 110

4.7.1 Plateau verwijderen.... 110

4.7.2 Plateau monteren.... 110

4.8 Vrieslade vervangen 111

4.8.1 Vrieslade verwijderen 111

4.8.2 Vrieslade installeren 111

4.9 IJsbereider vervangen.... 112

4.9.1 IJsbereider verwijderen.... 112

4.9.2 IJsbereider installeren.... 112

4.10 LED-bovenlicht vervangen.... 113

4.10.1 LED-verlichting verwijderen.... 113

4.10.2 LED-bovenlicht installeren.... 114

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
⚠ GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
⚠ WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
⚠ VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
	Identificatie van een speciale tip (tekst en/of afbeelding)
	Identificatie van een eenvoudige tip (tekst)
	Identificatie van een link naar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Alg. symbool Betekenis
	Identificatie van een speciale tip (tekst en/of afbeelding)
	Identificatie van een eenvoudige tip (tekst)
	Identificatie van een link naar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
  ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Beschermdoek [00342013]	60 cm x 50 cm
Phillips schroeven-draaier PH2
Torxbit TX20 [00340865]	6,3 mm (1/4")
Sleufschroeven-draaier	Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Reparatie

4.1 Deurafdichting vervangen

Voorwaarde:

Deur is open.

4.1.1 Deurafdichting verwijderen

1. Haal deurafdichting los uit de sleuf in de rechter- en linkerhoek.

1. Trek deurafdichting uit gleuf.

Deurafdichting wordt verwijderd.

4.1.2 Deurafdichting monteren

	De dikte van de nieuwe deurafdichting kan licht afwijken van de dikte van de oude deurafdichting. Dit doet geen afbreuk aan de sluiteigenschappen en de werking op de lange termijn.
	Als uw apparaat verstelbare scharnieren of scharnierbevestigingen heeft, kunt u de sluiteigenschappen later optimaliseren.
	De zijgaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie). Dit zijn geen productiefouten.

Reparatie

1. Controleer de sleuf voor de afdichting op schade.

1. If Als de sleuf voor de afdichting is beschadigd:

- Neem contact op met de klantenservice.

1. Een lichte vervorming van de deurafdichting is normaal en doet geen afbreuk aan de werking. Geadviseerd wordt de deurafdichting recht te trekken voordat u deze in het apparaat steekt.

Verwarm de deurafdichting met een haardroger of met warm water en breng het handmatig terug in zijn vorm.

1. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.

1. Druk de hele afdichting stap voor stap in de sleuf.

De deurafdichting wordt gemonteerd.

Reparatie

4.2 Deurgreep vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Sleufschroevendraaier Kop 10 mm x 1,6 mm x 200 mm

Voorwaarde:

4.2.1 Deurgreep verwijderen

1. Verwijder twee schroefkappen (1).
2. Draai de twee schroeven los (2).
3. Verwijder de deurgreep (3).

Deurgreep wordt verwijderd.

4.2.2 Deurgreep monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.3 Easy opening handgreep vervangen

Speciale hulpmiddelen:

Phillips schroevendraaier PH2

Voorwaarde:

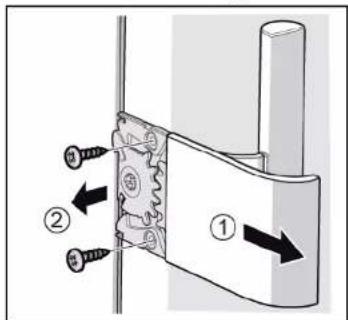

4.3.1 Easy opening handgreep verwijderen

1. Verwijder de kap van de easy opening handgreep (1).
2. Draai de twee schroeven los (2).

Easy opening handgreep wordt verwijderd.

4.3.2 Easy opening handgreep monteren

Het mechanisme van de easy opening handgreep moet vóór de montage goed worden ingesteld.
De correcte plaatsing van duwstang (1), tandsegmenten (2) en (3), veer (4) en eindaanslag (5) voor de linkzijdige montage van de deur wordt in de tekening aangegeven.

De plaatsing van de subcomponenten van de easy opening handgreep voor rechtszijdige montage van de deur wordt beschreven in het document "Montage-instructie".

▶ Monteer in omgekeerde volgorde.

Reparatie

4.4 Bovenste deurscharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING Zware, omvangrijke apparaten! Rug- en spierletsel ► De werkzaamheid van het v alleen worden uitgevoerd d ► Om het apparaat te verplaad ► Gebruik alleen geschikte ge

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
De inwendige hulpstukken van het apparaat worden verwijderd.

4.4.1 Deurscharnier verwijderen

Reparatie

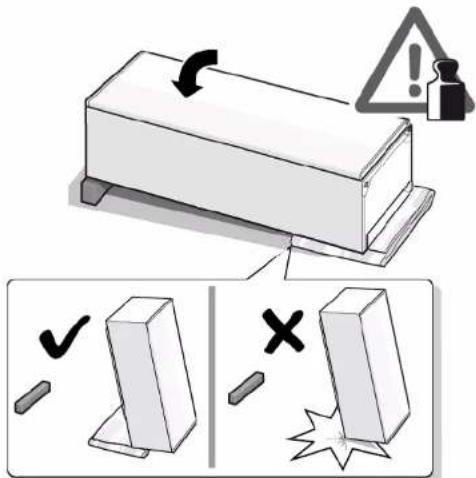

1. Zet het apparaat op zijn achterkant.

1. 1. Druk aan beide kanten op de bovenste scharnierafdekking (1).
2. Haal de bovenste scharnierafdekking eruit (2).
3. Verwijder de bovenste scharnierafdekking (3).

1. 1. Draai de twee schroeven los (1).

2. Verwijder het bovenste scharnier (2).

Het bovenste deurscharnier wordt verwijderd.

4.4.2 Deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.5 Bovenste deurscharnier vervangen (deur met display)

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING

Zware, omvangrijke apparaten!

Rug- en spierletsel

De werkzaamheid van het verwijderen van de apparaatdeur mag alleen worden uitgevoerd door speciaal opgeleid personeel.
- Om het apparaat te verplaatsen zijn twee mensen nodig.
- Gebruik alleen geschikte gereedschappen en apparatuur.

VOORZICHTIG

Scherpe randen!

Snijletsel

▶ Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglijden van schuin staande apparaten!

Botbreuken / beknellingsletsel

▶ Beveilig apparaten tegen wegglijden.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

▶ Beveilig component tegen vallen.

LET OP!

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thuis bijvoorbeeld aan de vloer.

▶ Beveilig component tegen vallen.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.

Het interieur van het apparaat is verwijderd.

Reparatie

4.5.1 Deurscharnier verwijderen

1. Leg het apparaat op zijn achterkant.

1. 1. Druk aan beide kanten op de bovenste scharnierafdekking (1).
2. Haal de bovenste scharnierafdekking eruit (2).
3. Verwijder de bovenste scharnierafdekking (3).

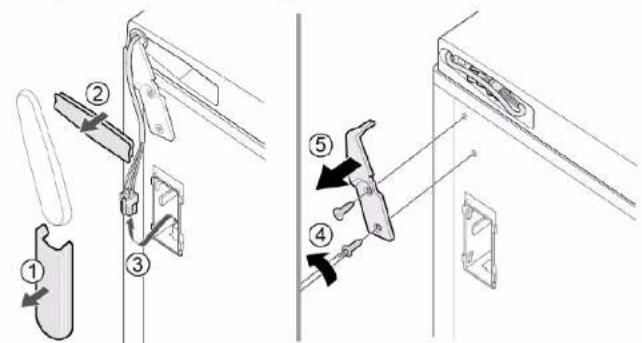

1. 1. Verwijder de afdekking van de aansluitdoos (1).

2. Verwijder de kabelbeschermer (2).

3. Haal de elektrische aansluiting los (3).
4. Draai de twee schroeven los (4)
5. Verwijder het bovenste scharnier (5).

Het bovenste deurscharnier wordt verwijderd.

4.5.2 Deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.6 Onderste deurscharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING Zware, omvangrijke apparaten! Rug- en spierletsel ► De werkzaamheid van het v alleen worden uitgevoerd d ► Om het apparaat te verpla ► Gebruik alleen geschikte ge

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
De inwendige hulpstukken van het apparaat worden verwijderd.

√ Het apparaat wordt op zijn achterkant gezet.
√ Het bovenste scharnier wordt verwijderd.→105

4.6.1 Onderste deurscharnier vervangen

1. Verwijder de deur.

1. 1. Draai de schroef (1) los.

2. Draai het onderste scharnier eruit (2).

3. Verwijder het onderste scharnier (3).

→ Het onderste deurscharnier wordt verwijderd.

Reparatie

4.6.2 Onderste deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.7 Plateau vervangen

Voorwaarde:

Deur is open.

4.7.1 Plateau verwijderen

▶ Trek het plateau eruit.

Plateau wordt verwijderd.

4.7.2 Plateau monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.8 Vrieslade vervangen

Voorwaarde:

Deur is open.

4.8.1 Vrieslade verwijderen

1. Trek de vrieslade er helemaal uit (1).
2. Verwijder de vrieslade (2).

Vrieslade wordt verwijderd.

4.8.2 Vrieslade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.9 IJsbereider vervangen

Voorwaarde:

Deur is open.

4.9.1 IJsbereider verwijderen

1. Trek de vrieslade met ijsbereider eruit (1).
2. Haal de haken los (2).
3. Verwijder de ijsbereider (3).

IJsbereider wordt verwijderd.

4.9.2 IJsbereider installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.10 LED-bovenlicht vervangen

Speciale hulpmiddelen:

Sleufschroevendraaier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Uw apparaat heeft een onderhoudsvrije LED-verlichting. Deze verlichting mag alleen maar door de klantenservice of geautori- seerde monteurs worden vervangen!

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

• Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
  Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

ood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

Scherpe randen!

Snijletsel

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
√ Het inetrieur is verwijderd.

4.10.1 LED-verlichting verwijderen

1. Verplaats de LED-verlichting naar de linkerkant.

De elektrische aansluiting van de LED-verlichting wordt losgehaald.

1. Haal de haken van de LED-verlichting los.

1. Verwijder de LED-verlichting door het naar voren te bewegen.

LED-verlichting wordt verwijderd.

▶ Monteer in omgekeerde volgorde.

4.1 Replacing door gasket 120

4.1.1 Removing door gasket.... 120

4.1.2 Installing door gasket 120

4.2 Replacing door handle 123

4.2.1 Removing door handle 123

4.2.2 Installing door handle 123

4.3 Replacing easy opening handle.... 124

4.3.1 Removing easy opening handle 124

4.3.2 Installing easy opening handle.... 124

4.4 Replacing door upper hinge 125

4.4.1 Removing door hinge 125

4.4.2 Installing door hinge 127

4.5.1 Removing door hinge 129

4.5.2 Installing door hinge 130

4.6 Replacing door lower hinge.... 131

4.6.1 Replacing door lower hinge 131

4.6.2 Installing door lower hinge 132

4.7 Replacing shelf....133

4.7.1 Removing shelf.... 133

4.7.2 Installing shelf.... 133

4.8 Replacing frozen food container.... 134

4.8.1 Removing frozen food container 134

4.8.2 Installing frozen food container 134

4.9 Replacing ice maker.... 135

4.9.1 Removing ice maker 135

4.9.2 Installing ice maker.... 135

4.10 Replacing LED top light 136

4.1 Replacing door gasket

Prerequisite:

√ Door is open.

4.1.1 Removing door gasket

4.1.2 Installing door gasket

4.2.2 Installing door handle

4.4.1 Removing door hinge

Repair

4.4.2 Installing door hinge

4.5.1 Removing door hinge

4.5.2 Installing door hinge

4.6.2 Installing door lower hinge

4.7.1 Odobratie odkladacej plochy

▶ Vytiahnite odkladaciu plochu.
